GEBRUIKSAANWIJZING 495434 METRONIC

Wij danken u voor het kiezen van de gateway PLC 600 WiFi METRONIC. We zijn ervan overtuigd dat u uiterst tevreden zult zijn over dit product.

Deze PLC-oplossing is plug & play en vormt uw elektrische installatie om tot een netwerk- of wifitoegangspunt! Een eenvoudige, doeltreffende en discrete wijze om uw bedradingsproblemen op te lossen. Deze adapters profiteren van de HomePlug AV-technologie voor een debiet tot 600 Mbps. Een ideale oplossing voor al uw multimediatopassingen (online game, downloaden, internet-tv enz.). De Homeplug-norm garandeert u een interoperabiliteit tussen adapters van200 mbps en meer. Uw wifi-compatibele multimedia-apparaten, zoals uw laptop of smartphone, kunnen zo heel gemakkelijk verbinding maken met internet, thuis of waar u ook bent. De PLC Wifi is uitgerust met twee ethernetaansluitingen zodat u ook een bekabelde verbinding met een randapparaat tot stand kunt brengen.

Technische ondersteuning: [phone]

2 - Beschrijving

NL

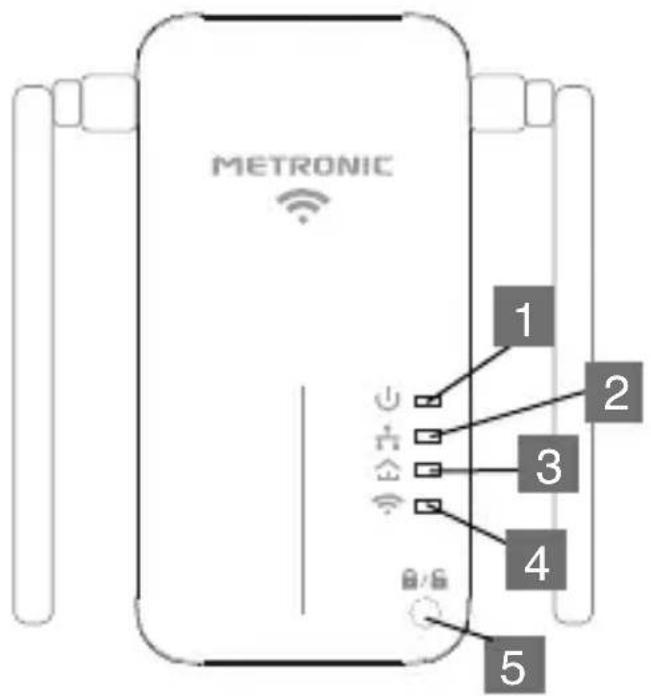

A. PLC WiFi-adapter

METRONIC 1 2 3 4 5

1	Vdedingsverklikkerlampje
2		Ethernet: Geeft de aanwezigheid van een netwerk op een van de twee RJ45-poorten aan.
3		Data: Geeft de gegevensoverdracht naar het elektrici-teitsnetwerk aan. Het knipperen geeft de verbindings-kwaliteit aan (zie tabel pagina 5 )
4	WiFi: Geeft de wifi-activering aan.
5		Koppelingsknop: hiermee kunnen de PLC’s op-nieuw worden gekoppeld
6		WiFi Reset : Voor het opnieuw ini-tialiseren van het wifi-wachtwoord en de wifi-configuratie-interface
7		RJ45-poorten: om de apparatuur te verbinden met een ethernetkabel.

3 - Lampjes

De lampjes op de kastjes geven de status van de PLC-functies aan

Status- Status Beschrijving
	Blijft branden	Gateway ingeschakeld
	Uitgeschakeld	Gateway uitgeschakeld
	Blijft branden	De PLC is aangesloten op een ander apparaat (modem, pc...)
	Uitgeschakeld	De PLC is met geen enkele apparaat verbonden op zijn ethernetstekkers
	Blijft branden	Het debiet van het netwerk is hoger dan 25 Mbps
	Knippe-rend	Het debiet van het netwerk is lader dan 25 Mbps
	Uitgeschakeld	De PLC heeft geen andere PLC ge-vonden op het netwerk
	Blijft branden	Wifi is ingeschakeld
	Uitgeschakeld	Wifi is uitgeschakeld

NL

4 - Ingebruikneming

NL

De PLC-wifi-gateway maakt een wifi-toegang met een bestaand PLC-netwerk. Deze kan niet alleen werken. U moet vooraf minstens één PLC-connector aansluiten op uw lokaal netwerk.

Als uw bestaande PLC-connectors werken met een openbare sleutel (dat is doorgaans het geval bij verzending af fabriek), volstaat het de gateway aan te sluiten op een willekeurige contactdoos om daar een nieuw wifi-toegangspunt te creëren. U kunt vervolgens verbinding maken met deze nieuwe toegangspoort door de instructies van §5 te volgen.

Als het netwerk is gecodeerd met een persoonlijke sleutel, moet vooraf worden overgegaan tot een koppeling zoals aangegeven in § 9 op pagina 14.

5 - Draadloze verbinding

NL

In deze paragraaf leggen we uit hoe u een een wifi-verbinding tot stand kunt brengen tussen een computer onder Windows 10 en PLC wifi. De verbinding tussen de Android- en iOS-telefoons/tablets gebeurt volgens hetzelfde principe, maar is veel eenvoudiger.

Noteer de wifi-toegangssleutel die u vindt na "WiFi password" op het label van de PLC WiFi. Let op, deze sleutel is hoofdlettergevoelig (hoofdletters/kleine letters).

Deze code van 8 tekens zal niet meer toegankelijk zijn zodra de gateway is aangesloten op het stroomnet.

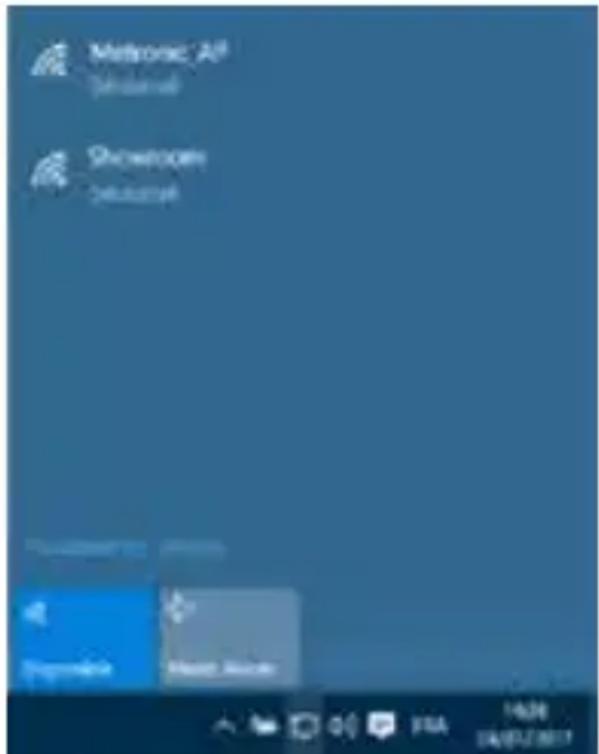

Klik in Windows onderaan links op het scherm op het pictogram voor het draadloos netwerk

Mathematic A® Showpoint Showpoint Openbox Openbox 14:28 14:07/2017

Selecteer Metronic_AP die overeenkomt met PLC WiFi in de lijst, schakel het selectievakje "se connecter automatiquement" (Automatisch verbinding maken) in en klik dan op "Se connecter" (Verbinden).

Metronica AP Security ■ Se connecter automatiquement Se connecter

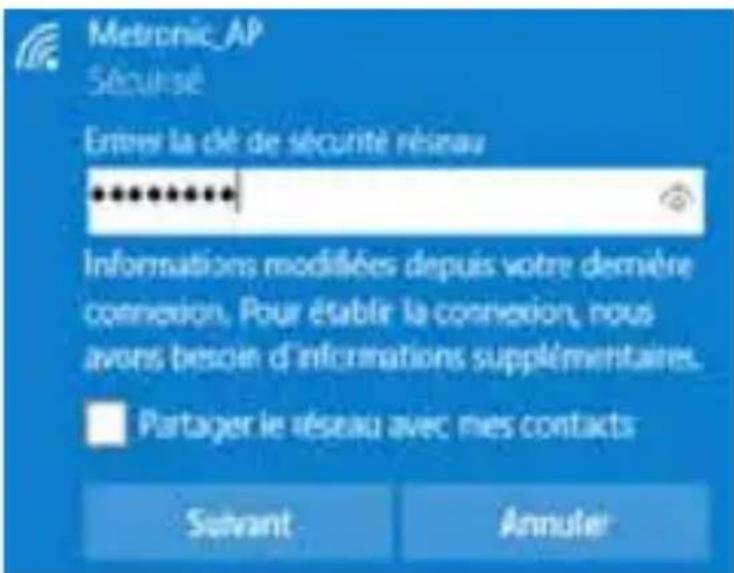

Voer het wifi-wachtwoord (netwerksleutel) dat u eerder hebt ge- noteerd in en houd rekening met de hoofdletters/kleine letters. Klik dan op "Suivant" (Volgende).

De computer maakt verbinding met PLC WiFi. Zodra de bewerking is voltooid, toont Windows dat de verbinding is gemaakt met WiFi Metronic_AP:

Metronic AP Connecté, sécurisé

GEAVANCEERD GEBRUIK

NL

De vooraf ingestelde netwerksleutel bij de verzending af fabriek is uniek en de maximale beveiligingsmodus (WPA/WPA2 mixed) wordt gebruikt. U loopt dus geen enkel risico op indringers van buitenaf. Als u dat wenst kunt u echter de beveiligingsinstellingen wijzigen volgens de onderstaande procedure. In grote lijnen moet een computer met vast IP-adres worden ingesteld om PLC WiFi te kunnen configureren via een bedrade verbinding. Vervolgens voert u de wifi-instellingen uit en stelt u de de computer opnieuw in op een dynamisch IP-adres.

6 - Netwerkconfiguratie

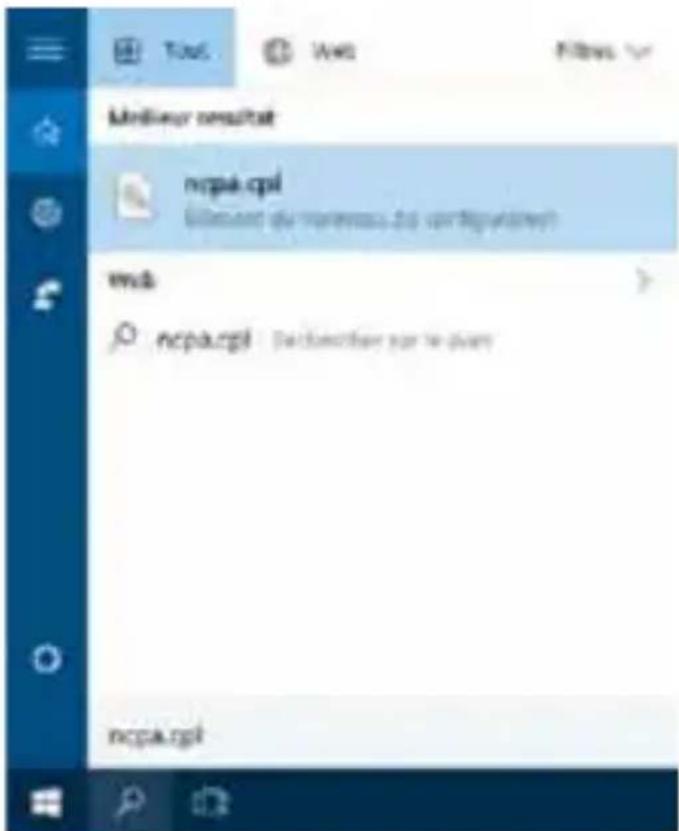

Open het Windows-zoekvenster door de knoppen men in te drukken.

sa-

Tik op "ncpa.PLC" en druk dan op "Entrée" (Enter) om het venster van de netwerk-verbindingen te openen.

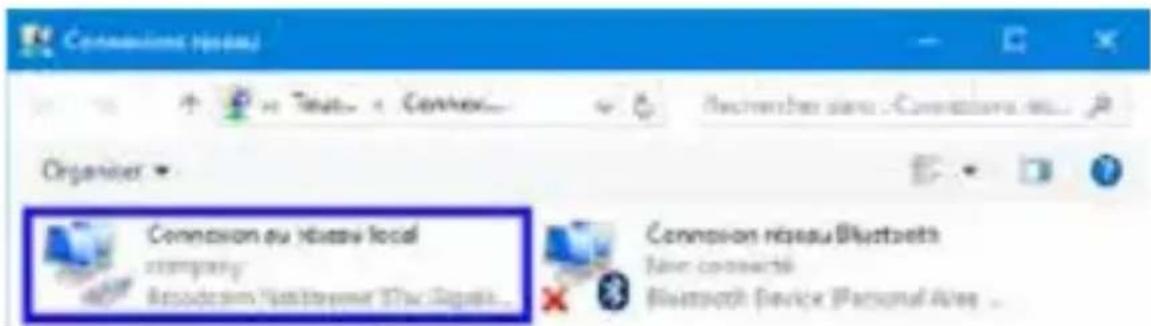

Het venster “Connexions réseau” (Netwerkverbindingen) opent zoals hieronder weergegeven:

Connexion local connexion ou hixiavi local company Resoudism vantitresseur 37ac Sagate... Connexion niseau Bluetooth New connecté Bluetooth Device (Personal Area ...

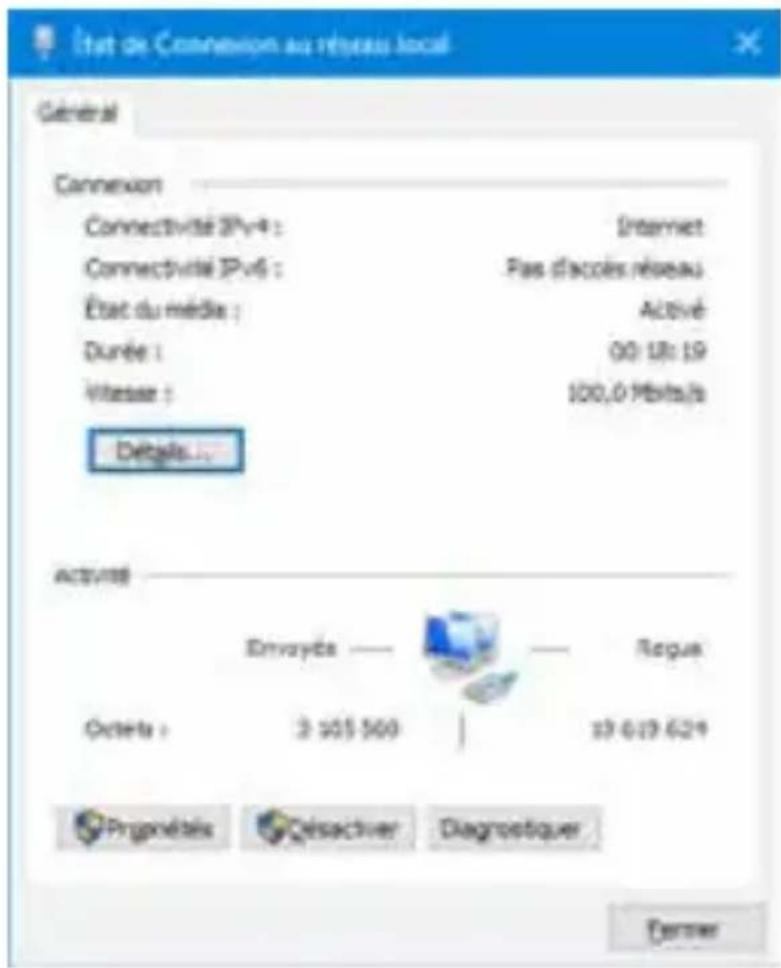

Klik op “Connexion au réseau local” (Verbinden met lokaal netwerk) (kan ook “Ethernet” zijn) en klik dan onderaan in het venster op “Propriété” (Eigenschappen):

Een nieuw venster verschijnt zoals hieronder weergegeven. Dubbelklik op “Protocole Internet version 4 (TCP/IPv4)” (Internetprotocol versie 4 (TCP/IPv4)).

NL

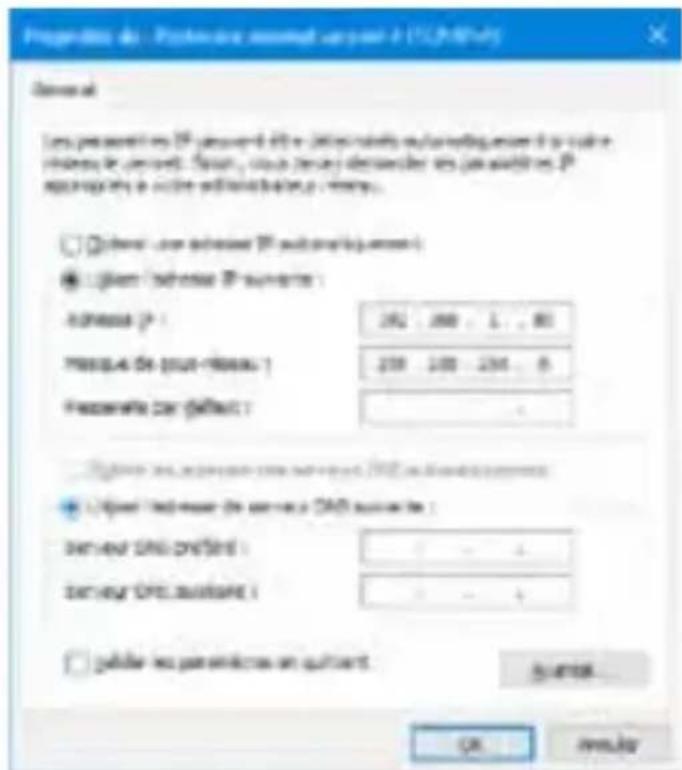

Klik op “Utiliser l’adresse IP suivante” (Het volgende IP-adres gebruiken) en tik op het volgende IP-adres: 192.168.1.80.

Klik op “Masque de sous réseau” (Subnetmasker). Het masker 255.255.255.0 wordt gegenereerd. Klik op OK. De netwerkconfiguratie is voltooid. Nu moet wifi worden geconfigureerd.

7 - Wifi-configuratie

Let op: Voor deze stap is het belangrijk dat uw PLC WiFi met uw computer is verbonden via een ethernetkabel (RJ45) en dat de enkele PLC wordt losgekoppeld van het stopcontact.

Zodra de bewerking is voltooid, zal deze verbinding niet meer nodig zijn.

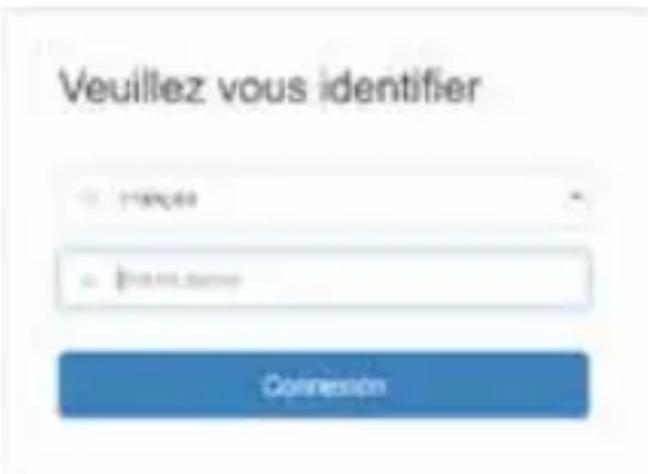

Om te communiceren met de PLC WiFi-adapter, opent u een internetpagina, typt u het adres van de PLC WiFi (192.168.1.200) in de adresbalk en bevestigt u met de Enter-toets. Een verbindingsvenster wordt geopend. Selecteer de taal en voer “admin” in op de wachtwoordregel. Klik vervolgens op “Connexion” (Verbinding).

Veuillez vous identifier 118640 20000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

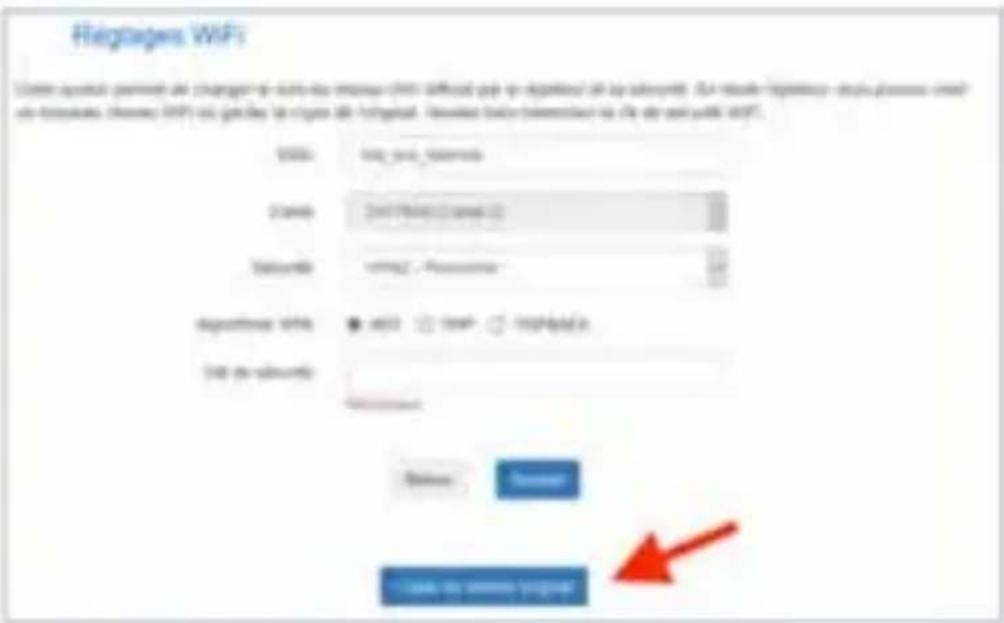

De pagina van de “Assistant” (Wizard) (voor de configuratie) verschijnt. Klik op “Suivant” (Volgende). Definieer de nieuwe wifi-beveiligingssleutel op de pagina “Réglages WiFi” (Wifi-instellingen) en noteer deze zorgvuldig. :

NL

Klik dan op “Suivant” (Volgende) en vervolgens op “Enregistrer” (Opslaan) om te bevestigen.

Let op: Het is belangrijk terug te keren naar de standaard instellingen voor de netwerkconfiguratie (§ 10 pagina 13) om het automatisch IP-adres opnieuw in te en.

8 - Reset

NL

De reset stelt het apparaat terug naar dezelfde status als bij de verzending af fabriek.

De volledige reset wordt verkregen na 2 bewerkingen:

• De reset van het PLC-gedeelte
• De reset van het wifi-gedeelte

De PLC-reset zet de codeersleutel terug naar de openbare waarde "HomePlugAV",. Hierdoor is het koppelen met de grote meerderheid van PLC-adapters mogelijk gemaakt wanneer deze laatste in een configuratie af fabriek zijn.

De wifi-reset zet de wifisleutel terug naar de waarde die is aan- gegeven op het label en voert een reset uit van de wifi-configu- ratie-interface.

Om het PLC-gedeelte te resetten, d.w.z. de communicatie tussen de PLC WiFi en de eenvoudige PLC, drukt u op de knop van de PLC WiFi tot het lampje POWER ⏻ keer knippert (ca. 15 s).

Om het wifi-gedeelte te resetten, houdt u de knop RESET WiFi die zich dichtbij de ethernetstekker bevindt, 2 seconden ingedrukt.

9 - Beveiligde koppeling

A - Inleiding

Om de gegevens te kunnen uitwisselen via het elektriciteitsnetwerk, moeten de PLC's een gemeenschappelijke sleutel gebruiken, een soort wachtwoord dat elke PLC kent.

Bij het verzenden af fabriek en na een reset, worden de PLC's doorgaans ingesteld op een openbare sleutel, "HomePlugAV" genoemd. Dit vereenvoudigt de installatie terwijl een aanvaardbare vertrouwelijkheid wordt behouden omdat de signalen die zijn geblokkeerd, niet worden geacht om de woning te verlaten.

Voor een perfect beveiligde communicatie, kunt u de transmissies coderen dankzij een privésleutel die willekeurig wordt gekozen door de PLC.

NL

Verdere in deze paragraaf wordt uitgelegd hoe u de gateway moet in voegen in een reeds bestaande PLC-netwerk dat werd beveiligd door een koppeling. Met andere woorden, als het lamp-je DATA ⚙ niet oplicht wanneer u de gateway op de netstroom aansluit.

• Bepaal in de handleiding van de bestaande PLC's de methode voor het starten van een koppeling op een privésleutel. Deze methode is eigen aan elke fabrikant. U moet begrijpen dat ME-TRONIC u geen informatie kan geven over PLC-adapters van een ander merk
• Om het koppelen te vergemakkelijken, sluit u een van de bestaande PLC's en de gateway aan op hetzelfde stekkerblok.
• Start de koppelingsprocedure op de bestaande PLC die op het stekkerblok is geïnstalleerd
• Houd de koppelingsknop 📄/ƒ van de gateway 1 tot 3 secon- den ingedrukt. Als u deze loslaat knipperen de lampjes gedu- rende een bepaald tijd. De koppeling wordt aangegeven door het lampje DATA hat dat groen wordt.

Als de bewerking op het stekkerblok is gelukt, kunt u de bestaan-de PLC en de gateway in de stekkers van uw elektriciteitsnet stoppen.

Als dit mislukt, probeert u het opnieuw en als het nogmaals mislukt, voert u een reset uit van alle PLC-connectors om ze terug te zetten naar de openbare sleutel.

B - Verbetering van de kwaliteit van uw netwerk

NL

Als het debiet te zwak of onbestaand is, volgt u deze aanbevelingen:

• Sluit de PLC-gateway aan op een ander stopcontact.
• Sluit de gateway niet aan op een stekkerblok met bliksemeveiliging.
• Sluit de PLC-gateway niet aan naast een lader van een draagbare telefoon.

10 - In geval van problemen

- Ik kan wel verbinding maken met de wifi van de PLC WiFi, maar ik krijg geen toegang tot internet:

- Controleer of het lampje van PLC WiFi is opgelicht of knip-pert. Als dat niet het geval is, voert u een reset uit van alle PLC- en gatewayconnectors (zie § 8 pagina 15)

- Ik kan geen verbinding maken met het wifinetwerk van

- Controleer of het wifi-netwerk waarmee u probeert verbinding te maken, overeenkomt met het PLC WiFi-netwerk (Metro-nic_AP)

- Controleer of u op het wifi-wachtwoord correct hebt ingevoerd ("WiFi password" op het label van de PLC WiFi) en rekening hebt gehouden met hoofdletters en kleine letters.

- Voer een reset uit van de PCL WiFi en de PLC-connectors om ze terug te zetten naar de fabrieksinstellingen (zie § 8 pagina 15).

- Ik krijg geen toegang tot de interface van de PLC WiFi (om de naam van het wifinetwerk of het wachtwoord te wijzigen)

• Controleer of de PLC WiFi direct op de computer is aangesloten via een ethernetkabel.
• Koppel alle eenvoudige PLC's los van het elektriciteitsnet.
• Zorg dat u over de instellingen van de computer beschikt om

een vast IP-adres te hebben, zoals uitgelegd in de paragraaf over de netwerkconfiguratie (zie § 6 pagina 12).

NL

12 - Belangrijke informatie

Conform de verplichtingen die zijn opgelegd door de norm EN 60950, vestigen wij uw aandacht op de volgende beveiligingselementen:

• De verluchtingsopeningen mogen niet worden geblokkeerd door objec- ten zoals kranten, tafellakens, gordijnen enz. Er moet minstens 5 cm rond het apparaat worden vrijgehouden om voldoende verluchting te garanderen.
• U mag geen bron van naakte vlammen, zoals aangestoken kaarsen, op of in de nabijheid van het apparaat plaatsen.
• Het apparaat mag niet worden blootgesteld aan waterdruppels of -spatten. Daarnaast mag geen enkel object dat met vloeistof is gevuld, zoals een vaas, op het apparaat worden geplaatst.
• Wanneer de voedingsstekker wordt gebruikt als middel voor het verbreken van de verbinding, moet dit middel gemakkelijk toegankelijk blijven.

Dit logo betekent dat u geen apparaten die buiten gebruik zijn mag weggooien bij het huishoudelijk afval. De gevaarlijke stoffen die ze mogelijk kunnen bevatten, kunnen de gezondheid en het milieu schaden. Vraag uw distributeur om deze apparaten terug te nemen of maak gebruik van de middelen voor de selectieve inzameling die door uw gemeente ter beschikking worden gesteld.

EU-conformiteitsverklaring

NL

Ondergetekende, METRONIC, verklaart dat de radio-apparatuur van het type gateway PLC WiFi 495434 voldoet aan de richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is be schikbaar op het volgende internetadres:

http://www.metronic.com/pages/liste_doc.php
