MODE D'EMPLOI Smartline BKH 80 ST S P BERBEL
Informations sur les documents
Manuel d'utilisation et de montage pour:
- Hotte aspirante inclinée BKH 80 ST
- Hotte aspirante inclinée BKH 80 ST permalyt
- Hotte aspirante inclinée BKH 90 ST
- Hotte aspirante inclinée BKH 90 ST permament
Les descriptions sont identiques pour tous les modèles. Les différences font l'objet d'une mention particulière. Les illustrations concernent les modèles suivants :
Hotte aspirante inclinée BKH 90 ST Manuel d'origine. Partie du produit. - Protégé par les droits d'auteur. - Reproduction, copie et transmission uniquement avec autorisation. Sous réserve de modifications.
Consignes de sécurité
Les indications suivies du mot DANGER signalent une situation dangereuse qui peut entraîner la mort ou des blessures graves.
Avertissement!
Les indications suivies du mot AVERTISSEMENT signalent une situation dangereuse qui peut entraîner la mort ou des blessures graves.
Les indications suivies du mot PRUDENCE signalent une situation dangereuse qui peut entraîner des blessures légères ou modérées.
Attention!
Les indications suivies du mot ATTENTION signifient une situation dangereuse qui peut entraîner des dommages matériels ou atteintes environnementales.
Présentation des symboles dans le texte
Appel à l'action - Énumération Référence à d'autres endroits dans ce document Référence à d'autres documents, qui doivent être observés

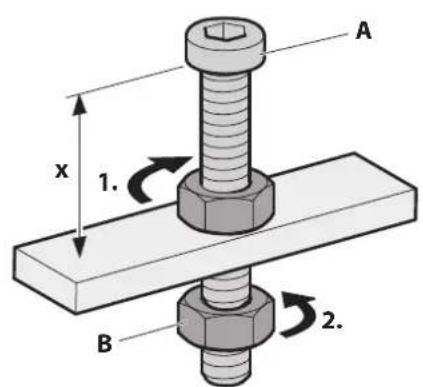

Présentation des symboles dans les illustrations
Mise en évidence des éléments d'action avec surfaces
- Étapes à suivre avec numérotation. A) Designations des pièces en majuscules × Dimensions en minuscules ou unités en mm Flèches de mouvement et de direction
Sommaire
1.1 Utilisation conforme 26 1.2 Groupes cibles autorisés 26 1.3 Consignes de sécurité générales 26
2. Informations sur le produit 27
2.1 Principe de fonctionnement 27 2.2 Mode recyclage d'air. 27 2.3 Présentation du produit 27 2.4 Etendue de livraison 28 2.5 Caractéristiques techniques 28
3. Montage 29
3.1 Consignes de sécurité relatives au montage...... 29 3.2 Exigences relatives au lieu de montage. 29 3.3 Exigences relatives au mode recyclage d'air. 29 3.4 Étapes de montage 30
3.4.1 Préparation du montage 30 3.4.2 Déballage de l'appareil 30 3.4.3 Retrait des pièces internes 31 3.4.4 Accrochage de l'appareil 32 3.4.5 Raccordement des accessoires 34 3.4.6 Exécution du raccordement de l'alimentation électrique 35 3.4.7 Montage du filtre de recyclage d'air permalyt 35 3.4.8 Placer les pièces internes 36 3.4.9 Exécution du contrôle et de la mise en service 37
4. Utilisation 38
4.1 Consignes de sécurité relatives à l'utilisation. 38 4.2 Panneau de commande. 38 4.3 Fonctionnement normal 38
4.3.1 Fonction arrêt temporisé 39 4.3.2 Éclairage de la plaque de cuisson 39
5. Nettoyage 40
5.1 Consignes de sécurité relatives au nettoyage 40 5.2 Consignes de nettoyage 40
6. Réparation 42
6.1 Consignes de sécurité relatives à la réparation....42 6.2 Entretien 42
6.2.1 Remplacement du remplissage du filtre....42 6.2.2 Remplacement des ampoules 43
6.3 Élimination des defaults 43
8. Élimination 44
8.1 Elimination de l'emballage 44 8.2 Elimination de l'appareil. 45
9. Annexe 45
9.1 Contact 45
1.1 Utilisation conforme
L'appareil sert à aspirer les vapeurs de cuisson.
L'appareil est exclusivement conçu pour une utilisation ménagère.
L'appareil doit exclusivement être utilisé avec les filtres d'origine du fabricant.
L'appareil doit être utilisé en parfait état technique et après un montage correct.
Toute autre utilisation est considérée comme non conforme.
Par utilisation conforme, on entend également la lecture et le respect de ce manuel.
1.2 Groupes cibles autorisés
Travaux électrolytiques effectués uniquement par des électriciens qualifiés selon la DIN VDE 0100. Exigences relatives aux électriciens qualifiés :
- Connaissance des bases de l'électrotechnique.
- Connaissances des dispositions et normes nationales (en Allemagne par ex. DIN VDE 0100, partie 701).
- Connaissance des exigences de sécurité en vigueur.
- Connaissances des dispositions légales en vigueur pour les installations au gaz (en Allemagne par ex. les règles techniques d'installations au gaz TRGI).
- Connaissance de ce manuel.
Montage et réparation uniquement par des spécialistes qualifiés. Exigences relatives aux spécialistes qualifiés :
- Connaissances des dispositions sur la sécurité du travail.
- Connaissances dans la technique de fixation.
- Connaissances de base dans la technique de ventilation.
- Expérience dans l'utilisation d'outils électriques et mécaniques.
- Connaissances dans la lecture de plans techniques. Connaissance de ce manuel.
Commande, nettoyage et réparation par l'utilisateur.
Exigences relatives aux utilisateurs :
Connaissance de ce manuel.
Les exigences particulières s'appliquent pour les utilisateurs suivants:
- Enfants à partir de 8 ans et plus.
- Personnes avec des capacités physiques, sensorielles ou mentales réduites.
- Personnes avec un manque d'expérience et de savoir.
Ces utilisateurs doivent uniquement participer à la commande, au nettoyage et à l'entretien. Exigences particulières :
- Les utilisateurs sont encadrés.
- Les utilisateurs ont été instruits concernant l'utilisation sèré de l'appareil.
- Les utilisateurs comprennent les dangers liés à l'appareil.
- Les enfants ne doivent pas jouer avec l'appareil.
Danger en cas de non-respect du manuel d'utilisation et de montage!
Ce manuel comporte des informations importantes pour une utilisation sûre de l'appareil. Les événements dangers font l'objet d'une mention particulière.
Veuillez lire attentivement ce manuel. Suivez les consignes de sécurité dans ce manuel. Conservez ce manuel dans un endroit accessible.
Les flammes peuvent endommager l'appareil et provoquer des incendies.
- Fonctionnement au gaz uniquement avec flamme de gaz courte (pas au-dessus du fond de la casserole).
- Ne pas faire flamber sous l'appareil.
- Ne pas faire frire sans contrôle sous l'appareil.
L'utilisation de l'appareil est interdite dans les cas suivants :
- Lorsque les dispositifs de sécurité nécessaires sont absents (par ex. : manostat à ouverture minimale de pression en cas d'utilisation simultanée d'un lieu de combustion dépendant de l'air ambiant). Lorsque les autorisations nécessaires font défaut (par ex. : par un ramoneur).
- Dans les environnements explosifs.
- En cas d'endommagement de l'appareil ou de différents composants.
- En cas de transformations arbitraires ou de modifications de l'appareil. Lorsque du liquide pénètre dans l'appareil. En cas de fort encrasement.
- Pour les enfants de moins de 8 ans et les personnes qui ne peuvent pas évaluer les dangers relatifs à l'utilisation de l'appareil.
Dans les cas suivants, le fabricant n'est pas responsable des dommages :
En cas de non-respect de ce manuel. - En cas d'utilisation non conforme de l'appareil.
- En cas de montage et de manipulation incorrects de l'appareil.
- En cas d'utilisation de l'appareil par des groupes cibles non autorisés.
- En cas de contournement des dispositifs de sécurité sur l'appareil.
- En cas d'utilisation de pièces de rechange qui n'ont pas été fabriquées ou autorisées par le fabricant.
Les consignes de sécurité figurent dans les chapitres correspondants dans ce manuel.
3.1 Consignes de sécurité relatives au montage (page 29). 4.1 Consignes de sécurité relatives à l'utilisation (page 38).
5.1 Consignes de sécurité relatives au nettoyage (page 40). 6.1 Consignes de sécurité relatives à la réparation (page 42).

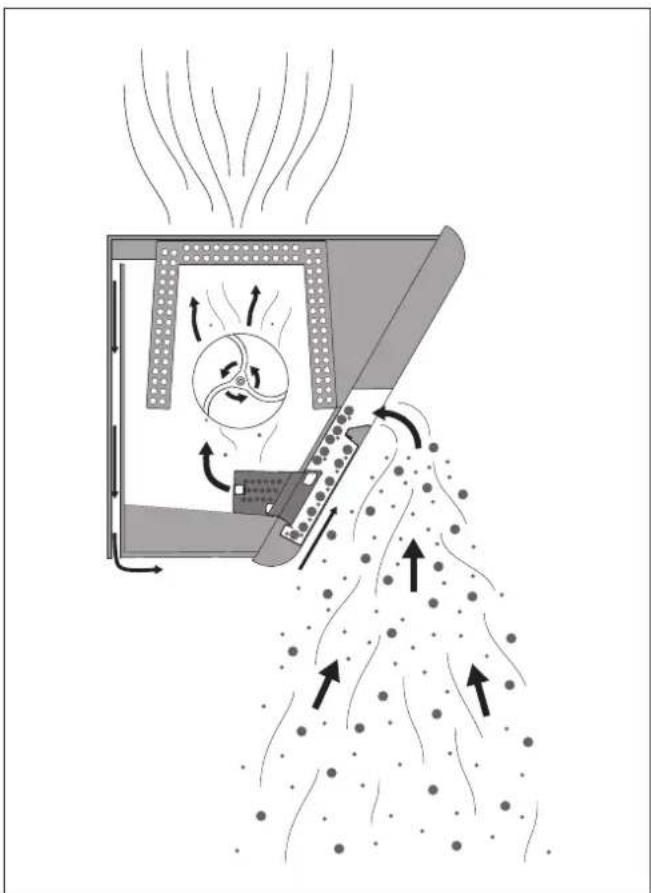

Force centrifuge
- Les vapeurs de cuisson sont aspirées par un interstice dans la hotte, accélérées et déviées en arc.
- La force centrifuge projette les particules de saleté (par ex. : particules de graisse et d'huile) générées dans l'air.
- Les particules de saleté sont séparées et collectées sur l'enveloppe supérieure et inférieure et sur le tamis collecteur (« Capillary Trap »).
Technologie back-flow
- Une ventilation de bas en haut permet d’éviter la formation d’eau de condensation et de gouttes sur le panneau frontal (ex. en cas de contact entre la vapeur d’eau et une surface froide).
- Une partie du volume d'air vicié est ramenée à l'arrière de la hotte aspirante et soufflée par la partie inférieure vers l'avant puis dirigée de manière ciblée sur la fente d'aspiration.
2.2 Mode recyclage d'air
L'appareil est utilisé en mode recyclage d'air.
Le contenu du filtre à recyclage d'air neutralise les odeurs présentes. L'air ambiant épuré, sans odeurs, est réintroduit dans la pièce. L'humidité de l'air dans la pièce peut être réduite par une alimentation en air frais.
En mode recyclage d'air, l'utilisation de la fonction arrêt temporisé est nécessaire pour que l'appareil puisse absorber les odeurs résiduelles. La fonction arrêt temporisé permet d'accroître la durée de vie du remplissage du filtre. Le remplissage du filtre doit être renouvelé régulièrement.

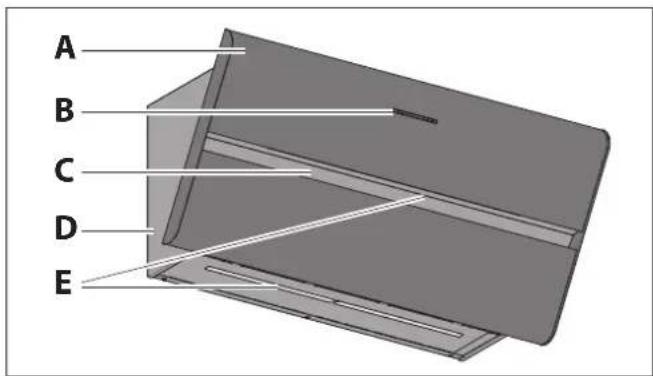

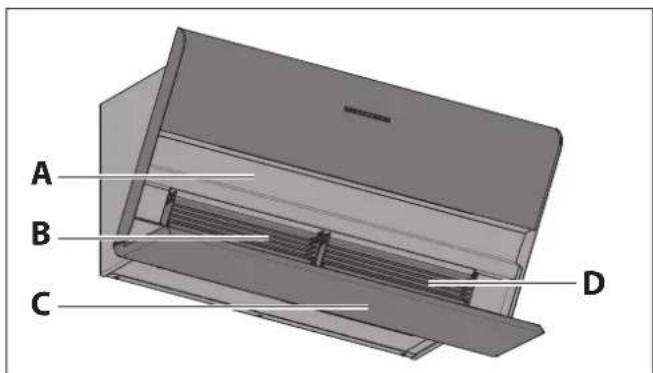

2.3 Présentation du produit
A Panneau frontal B Panneau de commande
4.2 Panneau de commande (page 38).
C Fente d'aspiration D Corps de hotte E Eclairage de la plaque de cuisson
A Enveloppe supérieure B 2 Capillar Traps (amovibles) C Enveloppe inférieure (intérieure, amovible) D Plaque signalétique - sur le corps de hotte derrière le Capillar Trap

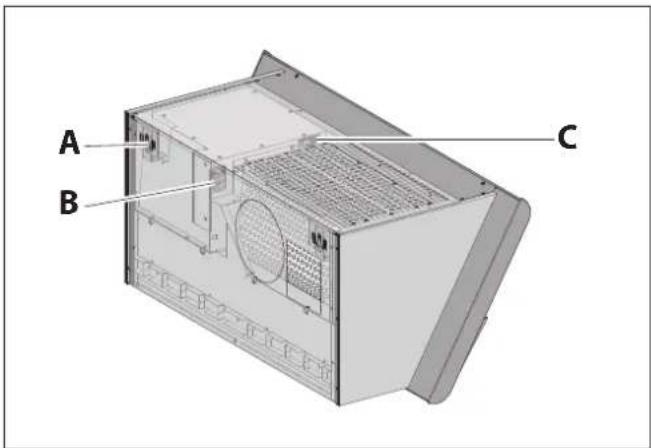

A Vis de réglage pour l'alignement B Prise de raccordement pour câble d'alimentation C Bornes de connexion pour caisson mural, interrupteur de contact de fenêtre (contact multifonctions) et connexion Bus

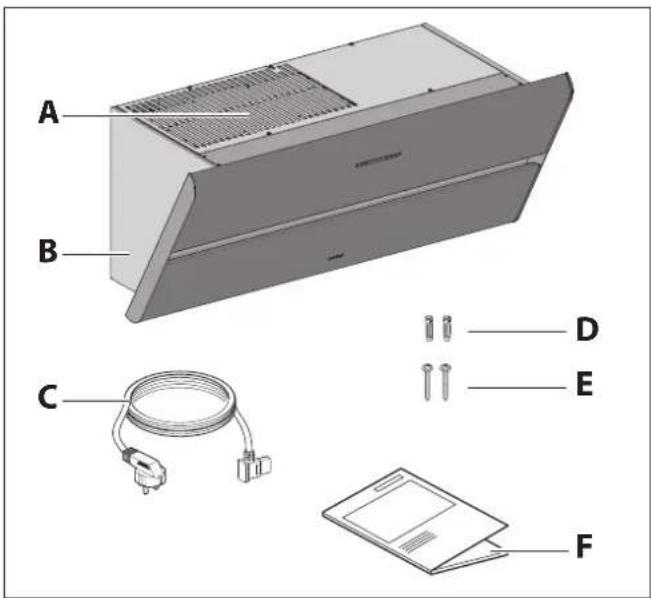

2.4 Étendue de livraison
A Filtre de recyclage d'air (dans le corps de hotte). Le modèle dépend de la version : Filtre de recyclage d'air BUF-BDL Filtre de recyclage d'air permalyt BUR BKH ST B Corps de hotte avec panneau frontal C Cable du refroidisseur D 2 chevilles en nylon 8 mm E 2 vis Torx TX30 avec rondelle intégrée F Manuel d'utilisation et de montage
Le matériel de fixation est uniquement adapté pour une construction massive.
2.5 Caractéristiques techniques
| BKH 80 ST | BKH 90 ST | |
| Tension de raccordement 230V/ | 50 Hz 230V / 50 Hz | |
| Puisance nominale | 186 W, 311 W1 | 186 W, 311 W1 |
| Consommation électrique du ventilateur | 170 W 170 W | |
| Ampoule LED 15,6W LED 15,6W | ||
| Intensité lumineuse sur la surface de la plaque de cuisson | 387 lx | 387 lx |
| Largeur | 800 mm | 900 mm |
| Profondeur | 420 mm | 420 mm |
| Hauteur | 389 mm | 389 mm |
| Poids net | 28,5 kg, 30,0 kg1 | 29,5 kg, 31,0 kg1 |
1 Modèle avec filtre de recyclage d'air permalyt
Les données sur le modèle (par ex. : numéro de série, année de construction) se trouvent sur la plaque signalétique.
2.3 Présentation du produit (page 27).
Danger en cas de non-respect des instructions de montage!
Ce chapitre comporte des informations importantes pour un montage sur de l'appareil.
Lisez attentivement ce chapitre concernant le montage. Observez les consignes de sécurité. Exécutez l'entretien comme décrit.
Montage uniquement par des spécialistes qualifiés. « 1.2 Groupes cibles autorisés » (page 26). - Travaux électrolytiques effectués uniquement par des électriciens qualifiés. « 1.2 Groupes cibles autorisés » (page 26).
- Le montage doit être effectué uniquement par deux personnes.
- Lors des travaux en hauteur, il faut veiller à une position stable (par ex. : échelle stable).
- La plaque de cuisson et les autres pièces exposées doivent être refroidies avant le montage.
- Le film et autres parties de l'emballage doivent être maintenus hors de portée des enfants.
- L'appareil ne doit pas être endommagé pour le montage et doit être en parfait état.
- Les câbles ne doivent pas être courbés, coincés ou endommagés. Le carter du ventilateur ne doit jamais être ouvert.
- La tension secteur nécessite que correspondre à la tension indiquée sur la plaque signalétique. « 2.5 Caractéristiques techniques » (page 28).
- Avant le montage, il faut s'assurer que l'alimentation électrique est coupée. L'alimentation électrique a uniquement lieu lorsque cela est indiqué dans l'étape de montage correspondante.
Danger de mort en cas de montage incorrect!
Le non-respect des conditions ambiantes peut entraîner des situations dangereuses, par ex. : lors de la manipulation de courant ou de gaz.
S'assurer que les exigences relatives au lieu de montage sont bien respectées.
- Pas de montage dans les environnements explosifs.
- En cas d'utilisation simultanée d'un lieu de combustion à air ambient (par ex.: cheminée), dans la même composition d'air :
- Un dispositif de sécurité est indispensable. Le dispositif de sécurité (par ex.: manostat à ouverture minimale de pression P4, contrôle selon DIN 18841:2005-12 TÜV et selon DVGW-VP121) doit empêcher que les gaz soient aspirés dans la pierce.
- Une autorisation de mise en service (par ex. : par le ramoneur) doit être présente.
- Le montage est uniquement autorisé sur les éléments de bâtiment porteurs (mur en dur).
- En cas de montage au-dessus d'un foyer pour combustibles solides (par ex. : poêle à charbon) :
- Le foyer doit posséder un couvercle fermé, non amovible. Il existe un risque d'incendie, par exemple par projections de flammèches, le cas échéant. Les directives légales et nationales appropriées doivent être observées.
- L'air qui circule doit pouvoir être évacué sans entraves. Pas d'obstruction du flux d'air, ex. : en raison du montage d'objets sur ou au-dessus de l'appareil.
- L'installation électrique du bathtub doit disposer d'une prise de terre appropriée.
- La tension secteur présente doit correspondre à la tension indiquée sur la plaque signalétique.
- Une prise doit être fournie côté client dans la zone de montage de l'appareil. La fiche secteur doit être accessible après le montage.
Les dispositions légales nationales doivent être observées.
3.3 Exigences relatives au mode recyclage d'air
- Remplissage du filtre facilement accessible pour le remplacement.
3.4 Étapes de montage
Brève presentation :
- Préparation du montage
- Déballage de l'appareil
- Retrait des pièces internes

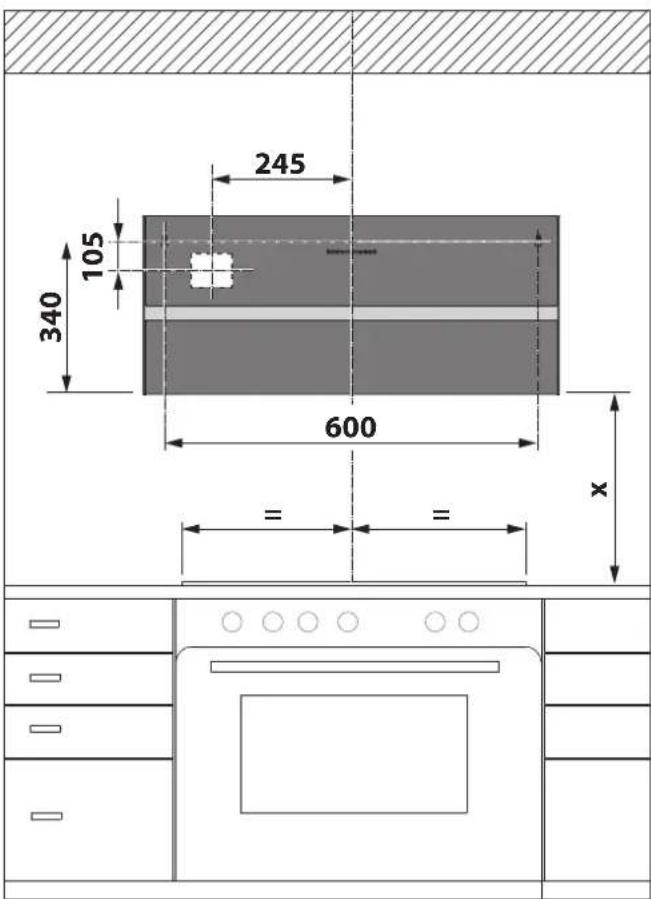

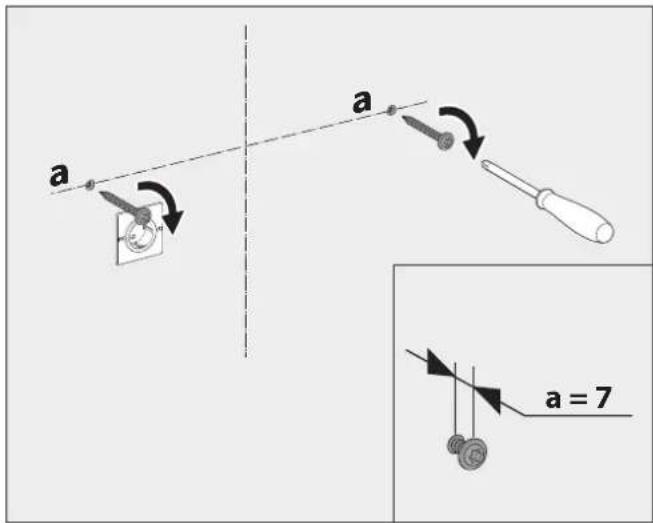

- Accrochage de l'appareil

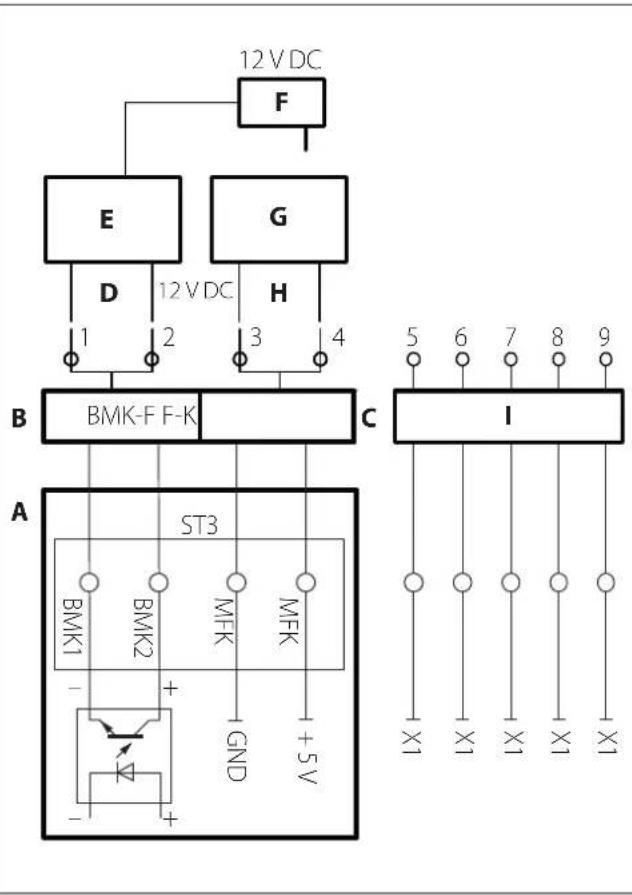

- Raccordement des accessoires
- Raccordement des accessoires

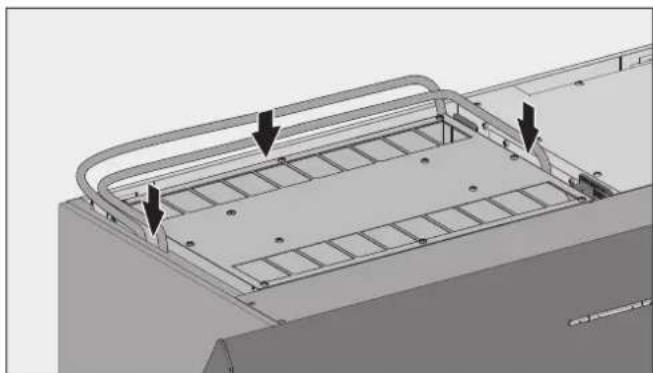

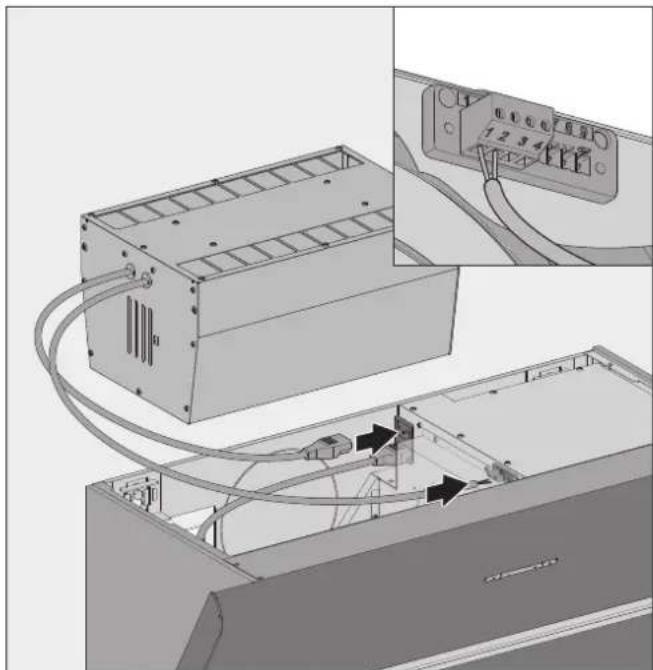

- Montage du filtre de recyclage d'air permanent

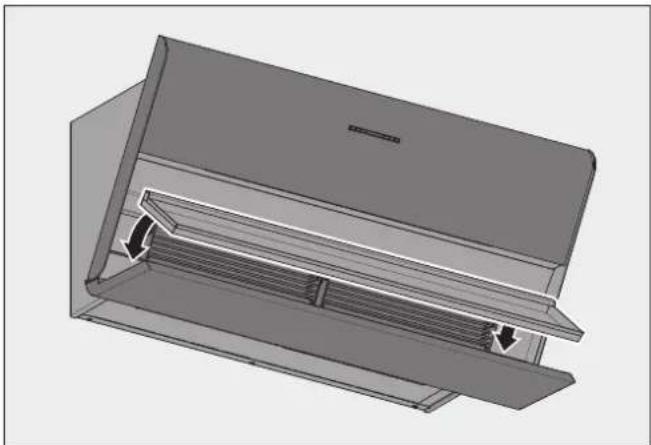

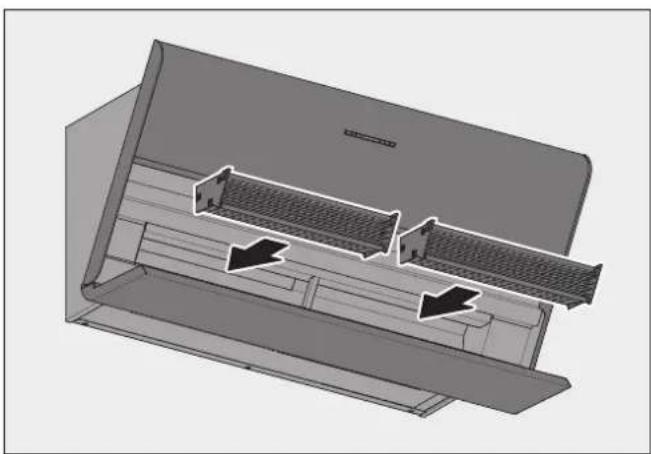

- Placer les pièces internes
- Exécution du contrôle et de la mise en service

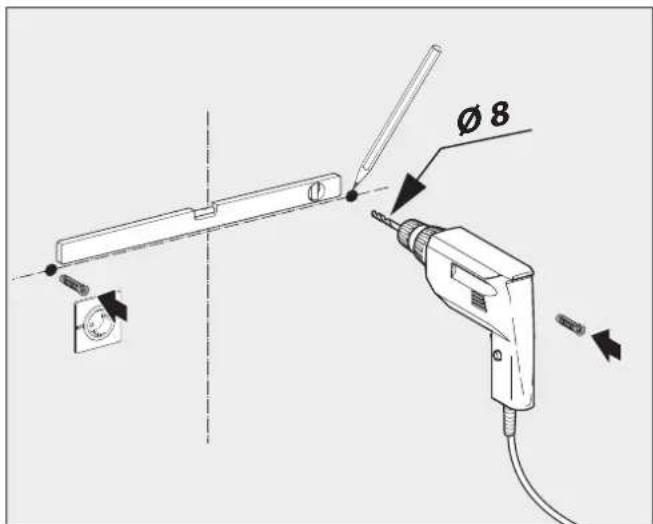

3.4.1 Préparation du montage
Se familiariser avec la situation de montage et les documents correspondants.
Appareil et manuel. - Lieu de montage. Mode de fonctionnement prévu.
Rassembler les outils et matériaux nécessaires :
- Échelle stable
- Mètre pliant ou règle Crayon
- Niveau à bulle
- Tournevis cruciforme, taille 2
- Tournevis six pans taille 4
- Clé polygonale plate SW10, courbée
- Mèche à pierre Ø 8 mm Perceuse à percussion
- Matériau de protection (par ex. : carton épais) pour plaque de cuisson et plan de travail
Veiller à ce que la zone de montage soit exempte d'objets qui peuvent générer ou être endommagés. Veiller à ce que la plaque de cuisson et autres pièces exposées soient refroidies. Protéger la plaque de cuisson et autres surfaces dans la zone de montage (par ex.: avec du carton épais). S'assurer que l'alimentation électrique est coupée et protégée contre tout démarrage intempestif.
L'alimentation électrique a lieu uniquement lorsque cela est indiqué dans l'étape de montage correspondante.

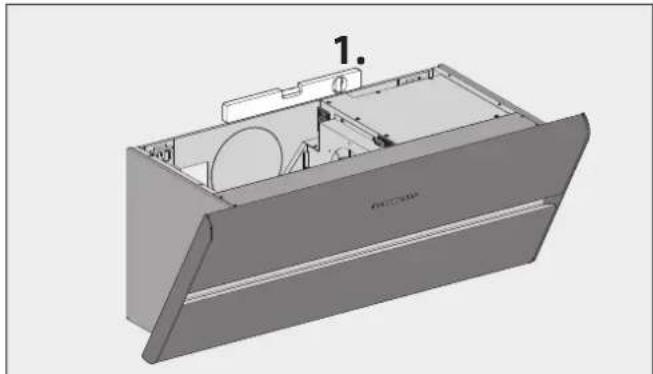

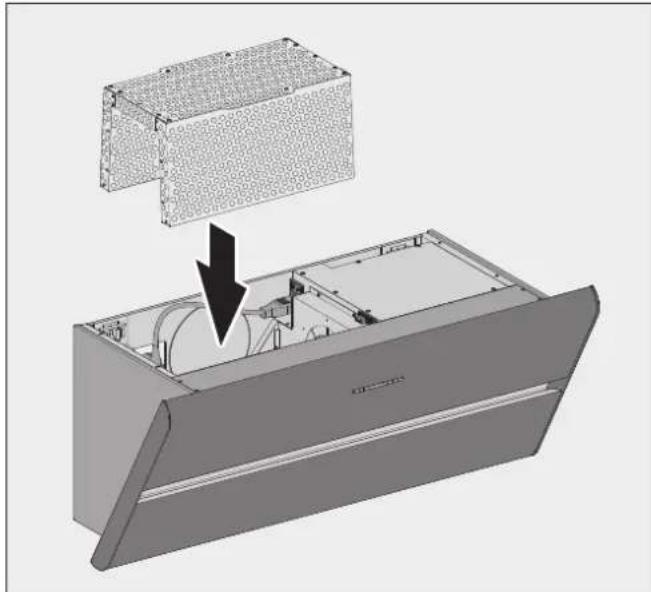

Risque de bris de verre ou autres dommages en cas de manipulation incorrecte!
L'appareil et sa surface peuvent être endommagés lors du déballage ou du transport.
Ne pas couper dans le cartonnage de protection. Se tenir à distance des objets qui peuvent rayer l'appareil (par ex.: outils, boucles de ceinture).
Déballer l'appareil et toutes les pièces emballées avec prudence. Poser l'appareil avec la partie avant dirigée vers le haut sur une surface de protection solide et propre (par ex.: carton épais). Contrôler l'appareil et toutes les pièces fournies en termes de dommages. Contrôler l'intégrité de la livraison.
2.4 Étendue de livraison (page 28).
Lorsque des pièces manquent ou sont endommagées :
S'adresser à votre revendeur spécialisé ou au service après-vente. Retirer les matières aux d'emballage.
8.1 Élimination de l'emballage (page 44).
Risques de dommages en cas de chute de pièces!
Lors du déplacement de l'appareil, le panneau frontal peut s'ouvrir et les pièces internes peuvent tomber.
Retirer les pièces internes avant le montage.
Ouvrir le panneau frontal.
Soulever l'enveloppe inférieure au niveau du bord arrêté. Attraper l'enveloppe inférieure pour la retirer.
Les Capillar Traps sont insérés et maintenus dans l'appareil par des aimants.
Saisir latéralement les Capillar Traps des deux mains. Enlever les Capillar Traps.
Retirer les deux vis. Retirer le couvercle. Retirer le filtre.
En cas d'utilisation du filtre de recyclage d'air permanent :
Retirer le câble de raccordement.
3.4.4 Accrochage de l'appareil
L'appareil est conçu pour l'accrochage aux murs.
En cas de fixation sur un mur en dur :
S'assurer de la force portante du mur. Utiliser le matériel de fixation fourni.
En cas d'autres conditions de montage :
Étudier les possibilités de montage alternatives avant le montage (par ex. : auprès de votre architecte). Utiliser du matériel de fixation approprié au mur.
Distance de sécurité (x):
- Recommendation 450 mm. Min. 650 mm pour les plaques de cuisson au gaz.
Distances avec le point central de l'ouverture de la prise sur l'arrière de l'appareil :
en haut 105 mm à partir du point de fixation gauche. - latéralement 245 mm à partir de l'axe central de la hotte.
Déterminer la position de suspension. S'assurer que la distance de sécurité est respectée.
Danger mortel d'explosions ou de choc électrique!
Le perçage de conduites de gaz, d'eau ou électriques peut entraîner des situations dangereuses.
S'assurer qu'aucune conduite dans le mur ne se trouve sur les points de fixation.
Déterminer et marquer les points de fixation. Percer les trous dans le mur. Insérer les douilles dans les trous percés.
Les vis de fixation sont serrées uniquement après avoir aligné l'appareil.
Serrer les vis de fixation supérieures de manière appropriée.
Risques de blessures en cas de manipulation incorrecte!
La taille et le poids de l'appareil nécessitent beaucoup de force lors de l'accrochage. Si l'appareil tombe, des blessures graves sont possibles.
Accrocher l'appareil à deux personnes. Veiller à la stabilité lors de l'accrochage. S'assurer que personne d'autre ne se trouve dans la zone de travail.
Risques de dommages en cas de manipulation incorrecte!
La taille et le poids de l'appareil nécessitent beaucoup de force lors de l'accrochage. Si l'appareil tombe, il peut endommager l'appareil, le mobilier de cuisine et autres objets.
Recouvrir la plaque de cuisson refroidie. Libérer la zone de montage.
Accrocher l'appareil aux points de fixation.
Vérifier l'alignement horizontal de l'appareil. Ajuster l'alignement avec les vis de réglage. Serrer les vis de fixation.
3.4.5 Raccordement des accessoires
Selon la situation de montage, l'accessoire disponible est raccordé à la hotte :
Caisson mural - Interrupteur de contact de fenêtre - Manostat à ouverture minimale de pression
Les instructions relatives à l'accessoire doivent être observées.
Caisson de commande
- BMK1: Contact de caisson mural, collecteur d'optocoupleur, max. 12 mA/12 V DC, sépare galv. en toute sécurité
- BMK2: Contact de caisson mural, émetteur d'optocoupleur, max. 12 mA/12 V DC, séparation galv. en toute sécurité
B Borne « BMK-F » pour le raccordement du caisson mural C Borne « F-K » (interrupteur multifonctions) pour le raccordement du contact de fenêtre ou du manostat à ouverture minimale de pression D Câble de commande du caisson mural E Caisson mural F Bloc d'alimentation du caisson mural G Interrupteur de contact de fenêtre H Câble de commande de l'interrupteur de contact de fenêtre

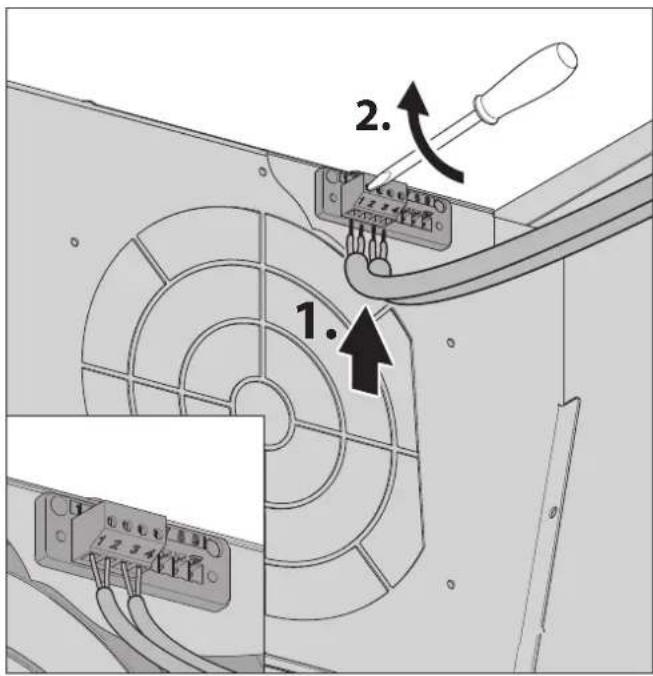

Le raccordement a lieu au moyen de bornes de câble sur un connecteur amovible sur le carter de ventilateur.
Attention!
Risque de dommages en cas de raccordement incorrect! Une polarité incorrecte du câble de commande peut entraîner des dommages de l'électronique.
Lors du raccordement du câble de commande, veiller à une polarité correcte : fil 1 sur la borne 1, fil 2 sur la borne 2.
Caisson mural
Toujours raccorder le caisson mural comme suit :
- Fil 1 sur borné 1
- Fil 2 sur la borne 2
- Le caisson mural est fermé si le contact d'amorçage est ouvert.
- Le caisson mural est ouvert si le contact d'amorçage est fermé.
Interrupteur de contact de fenêtre
Toujours raccorder l'interrupteur de contact de fenêtre comme suit :
Fil bleu/blanc sur la borne 3. Fil brun/vert sur la borne 4.
Le ventilateur de la hotte est uniquement prêt à être mis en service si la fenêtre est ouverte.
Manostat à ouverture minimale de pression
- Le ventilateur de la hotte est uniquement prêt à être mis en service lorsqu'aucune sous-pressure critique dans la pièce n'est observée.

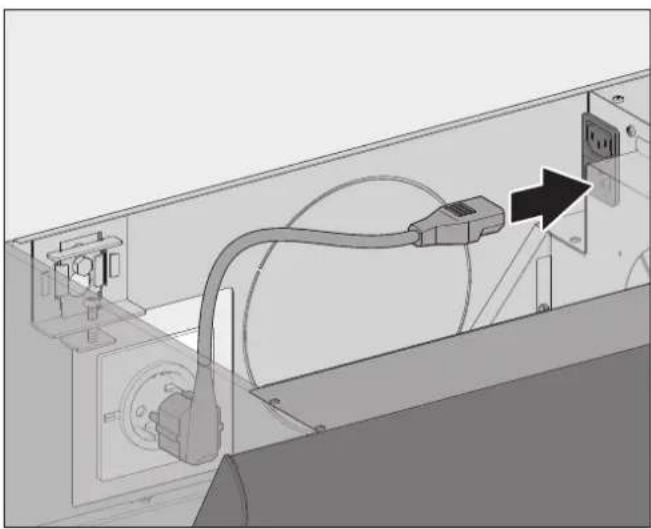

3.4.6 Exécution du raccordement de l'alimentation électrique
Observer la tension indiquée sur la plaque signalétique.
Brancher la fiche secteur du câble de raccordement dans la prise. Poser le câble de manière à ce qu’il ne soit pas courbé, coincé ou endommagé ou qu’il ne gêne pas lors du remplacement du remplissage du filtre. S’assurer qu’il sera possible, après le montage, de déconnecter l’appareil de l'alimentation électrique.
3.4.7 Montage du filtre de recyclage d'air permalyt
Raccorder le filtre de recyclage d'air permalyt comme suit:
- Fil 1 sur la borne 1 Fil 2 sur la borne 2
Insérer la fiche mâle du refroidisseur dans la prise de raccordement sur le carter de ventilateur.
Un contrôle automatique de raccordement est réalisé :
Cinq bips sonores retentissent si l'appareil n'est pas branché correctement. Corrigez le branchement de fils aux bornes 1 et 2. - Trois bips sonores retentissent si l'appareil est branché correctement.
Installer le filtre de recyclage d'air permalyt. Poser le câble du filtre de recyclage d'air permalyt par le canal de guidage.
3.4.8 Placer les pièces intérieures
Les pièces intérieures doivent être remises en place après le montage.
Placer les Capillar Traps avec deux mains dans le bac de réception. Pousser les Capillar Traps jusqu'à la butée, les aimants maintiennent les Capillar Traps dans l'appareil.
Placer l'enveloppe inférieure de manière affleurante dans le volet du panneau frontal.
Fermer le panneau frontal.
Risques de dommages en cas de manipulation incorrecte!
Des câbles peuvent être endommagés lors de la mise en place du filtre dans l'appareil.
Insérer le filtre avec précaution dans l'appareil. Assurez-vous que le filtre ne repose pas sur un câble.
Réinstaller le filtre.
En cas d'utilisation du filtre de recyclage d'air permanent :
Rebrancher le câble de raccordement.

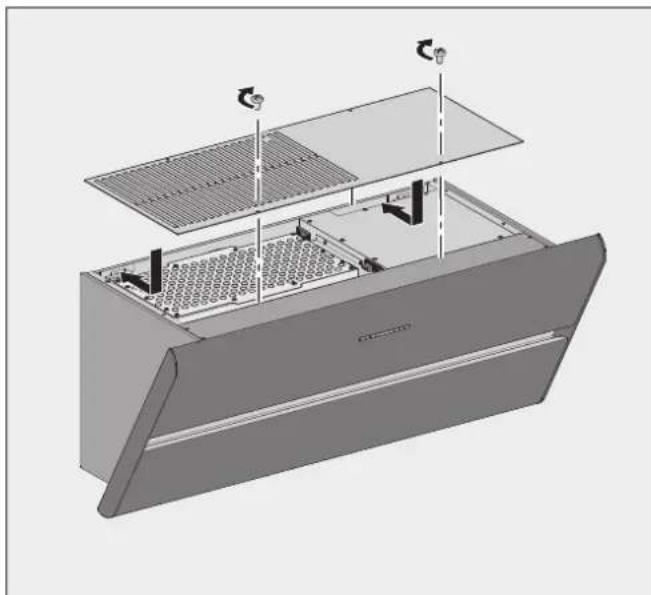

Installer le couvercle. Visser le couvercle.
L'appareil est prêt à fonctionner.
Risque de perturbations en cas d'humidité dans l'appareil!
Si vous déplacez l'appareil d'un endroit froid à un environnement chaud, de l'humidité peut se condenser à l'intérieur de l'appareil.
Attendre 2 à 3 heures avant de mettre l'appareil en marche.
Vérifier que la fiche secteur est facilement accessible. Vérifier que le câble de raccordement électrique n'est pas coupé, coincé ou endommagé. S'assurer que les sorties d'aération ne sont pas fermées ou recouvertes. S'assurer que les grilles d'aération sont libres. Vérifier le fonctionnement de l'appareil.
4. Utilisation (page 38).
Danger en cas de non-respect des instructions d'utilisation!
Ce chapitre comporte des informations importantes pour une utilisation sûre de l'appareil.
Lire attentivement ce chapitre avant utilisation. Observez les consignes de sécurité.
Utilisation uniquement par des utilisateurs autorisés. → 1.2 Groupes cibles autorisés (page 26). - Pas de commande par les enfants de moins de 8 ans et les personnes qui ne peuvent pas évaluer les dangers relatifs à l'utilisation de l'appareil.
- Utilisation interdite en cas d'incendie ou en cas de risque imminent d'incendie (par ex. : odeur de gaz).
- Fonctionnement au gaz uniquement avec flamme de gaz courte (pas au-dessus du fond de la casserole). Les flammes peuvent endommager l'appareil et provoquer des incendies.
- Ne pas faire flamber sous l'appareil. Risque d'incendie.
- Ne pas faire frire sans contrôle sous l'appareil.
- Lors de l'utilisation, la plaque de cuisson et les autres pièces exposées peuvent être très chaudes. Il existe un risque de brûlures.
- Les résidus de graisses doivent être éliminés. Les résidus de graisses représentent un risque d'incendie.
- Pas d'humidité dans l'appareil.
- Les gouttelettes ou projections d'eau doivent être évitées.
- Les récipients avec des liquides (par ex. : vases, bouteilles) ne doivent pas être posés sur l'appareil.
- Pas d'obstruction du flux d'air.
- Pas d'obstruction du conduit d'air sur la partie inférieure de l'appareil.
- Utilisation uniquement possible avec l'enveloppe inférieure installée.
- Pas de recouvrement des sorties d'aération (par ex. : verres/assiettes sur ou devant les grilles d'aération). L'air qui circule doit pouvoir être évacué sans entraves par les grilles d'aération, un reflux peut se former le cas échéant. Lorsque les vapeurs de cuisson ne peuvent plus être aspirées, il existe un risque d'incendie.
4.2 Panneau de commande
L'appareil est commandé au moyen du panneau de commande.
La fonction correspondante est exécutée en appuyant sur une touche.
| Touché Fonction | |
| ○ | Fonction arrêt temporisé |
| - | ARRÊT, baisser de niveau de puissance |
| + | MARCHÉ, augmenter de niveau de puissance |
| - | Éclairage de la plaque de cuisson |
4.3 Fonctionnement normal
| Touché Fonction | |
| + | L'appareil est étèint. Appuyer 1 fois sur la touche. L'appareil s'allume en niveau de puissance 1. L'appareil est étèint. Enconcer la touche pendant 2 secondes. L'appareil s'allume en niveau de puissance 3. L'appareil est allumé. Appuyer 1 fois sur la touche. L'appareil s'allume à un niveau de puissance supérieur. |
| - | L'appareil est allumé en niveau de puissance 2 ou 3. Appuyer 1 fois sur la touche. L'appareil s'allume à un niveau de puissance inférieur. L'appareil est allumé en niveau de puissance 2 ou 3. Enconcer la touche pendant 2 secondes. L'appareil s'éteint. L'appareil est allumé en niveau de puissance 1. Appuyer 1 fois sur la touche. L'appareil s'éteint. |
Le niveau de puissance actif est indiqué par l'allumage des LED sous les touches :
1 LED s'allume = Niveau de puissance 1 2 LED s'allument = Niveau de puissance 2 3 LED s'allument = Niveau de puissance 3
Afin d'atteindre un résultat optimal lors de l'élimination des vapeurs de cuisson :
Allumer l'appareil 1 à 2 minutes avant le début de cuisson. Le flux d'air peut se mettre en place et la hotte peut aspirer les vapeurs de façon anticipée. Pour capter efficacement les vapeurs de cuisson, utiliser les zones de cuisson arrêtées en cas de cuisson intensive. Activer la hotte pendant la cuisson à un niveau de puissance adapté à l'intensité des vapeurs de cuisine :
- Niveau de puissance 1 - Puissance minimale du ventilateur
- Niveau de puissance 2 - Puissance moyenne du ventilateur
- Niveau de puissance 3 - Puissance élevée du ventilateur
Activer la hotte à un niveau de puissance supérieur si l'intensité des vapeurs de cuisine ne diminue pas. Pendant la cuisson, commuter l'appareil au niveau de puissance 3. Après la fin de la cuisson, utiliser la fonction arrêt temporisé en marche.
4.3.1 Fonction arrêt temporisé (page 39).
Veiller régulièrement à une alimentation en air frais.
Utilisez votre hotte d'aspiration pour réduire les autres odeurs génantes. comme par exemple de:
Oignons et ail Four, micro-ondes ou etuveur Fondue et raclette
Risque d'incendie à cause des résidus de graisses!
Pendant le fonctionnement, des résidus de graisses s'accumulent dans et sur l'appareil et sont facilement inflammables.
Nettoyer correctement l'appareil.
5. Nettoyage (page 40).
Lorsque vous démarrez l'appareil et observez un bruit de ventilateur anormalement élevé :
Nettoyer l'appareil.
Observer les instructions de nettoyage.
5. Nettoyage » (page 40).
Lorsque vous démarrez l'appareil et observez une odeur :
Remplacer le remplissage de filtre.
Observer les instructions de remplacement du remplissage de filtré.
6.2.1 Remplacement du remplissage du contrôle (page 42).
Après 6 heures de fonctionnement sans utilisation, l'appareil s'arrête automatiquement (y compris éclairage).
4.3.1 Fonction arrêt temporisé
L'appareil dispose d'une fonction de temporisation. En utilisant cette fonction, l'appareil continue à fonctionner pendant 10 minutes au niveau de puissance 2.
En mode recyclage d'air, l'utilisation de la fonction arrêt temporisé est nécessaire pour que l'appareil puisse absorber les odeurs résiduelles. La fonction arrêt temporisé permet d'accroître la durée de vie du remplissage du filtre. Le remplissage du filtre doit être renouvelé régulièrement.
| Touche Fonction | |
| ○ | L'appareil est étèint. Appuyer 1 fois sur la touche. L'appareil active la fonction arrêt temporisé en niveau de puissance 2. La fonction arrêt temporisée est activée. Appuyer 1 fois sur la touche. Le délié d'arrêt redémarre (10 minutes). La fonction arrêt temporisée est arrêtée lors de la modification du niveau de puissance. Pendant le délié d'arrêt (10 minutes), les LED pour les niveaux de puissance 1 et 2 clignotent. |
4.3.2 Éclairage de la plaque de cuisson
L'éclairage de la plaque de cuisson est équipé d'un éclairage LED économique en énergie. L'éclairage peut être utilisé à tout moment et indépendamment du ventilateur.
| Touche Fonction | |
| Appuyer 1 fois sur la touche pour activer ou désactiver l'éclairage de la plaque de cuisson. | |
Danger en cas de non-respect des instructions de nettoyage!
Ce chapitre comporte des informations importantes pour un nettoyage de l'appareil.
Lire attentivement ce chapitre concernant le nettoyage. Observer les consignes de sécurité.
Nettoyage uniquement par des utilisateurs autorisés. 1.2 Groupes cibles autorisés (page 26). - Pas de nettoyage par les enfants de moins de 8 ans et les personnes qui ne peuvent pas évaluer les dangers relatifs à l'utilisation de l'appareil. - Après utilisation, la plaque de cuisson et les autres pièces exposées peuvent être encore chaudes. Il existe un risque de brûlures. - Les résidus de graisses doivent être éliminés. Les résidus de graisses représentent un risque d'incendie.
L'appareil doit être régulièrement nettoyé :
- Panneau de commande, surface, enveloppe supérieure et enveloppe inférieure après chaque cuisson.
- Capillar Traps en cas d'usage quotidien au bout de trois semaines maximum.
5.2 Consignes de nettoyage
L'appareil aspire les particules de saleté (par ex. : particules de graisse et d'huile) générées dans l'air ambiant. Les particules de saleté sont séparées et collectées dans l'enveloppe supérieure, dans l'enveloppe inférieure et dans les Capillar Traps.
Avant chaque nettoyage :
Eteindre l'appareil. Veiller à ce que la plaque de cuisson et autres pièces exposées soient refroidies.
Risque de dommages en cas de nettoyage incorrect!
Les objets tranchants, produits abrasifs ou produits de nettoyage inappropriés peuvent endommager l'appareil. Les produits de nettoyage suivants sont inappropriés et ne doivent pas être utilisés :
Acétone Trichloroethylene - Solutions à base de nitro (par ex.: diluant nitro) - Diluant à base de résine synthétique Produit abrasif - Vernis contenant de la silicone Vernis contenant de l'huile Cire Vapeur d'eau - Sur surfaces vernies : chiffon microfibres
Se tenir à distance des objets qui peuvent rayer l'appareil (par ex.: bagues).
Utiliser des produits de nettoyage doux (par ex.: nettoyants universels non alcalins, à pH neutre). Utiliser un chiffon doux et humide. Nettoyer sans trop appuyer.
Les instructions et informations sur les produits de nettoyage doivent être observées.
Panneau de commande
Nettoyer le panneau de commande avec un chiffon légèrement humide qui ne peluche pas. Sécher le panneau de commande avec un chiffon doux qui ne peluche pas.
Surfaces
Nettoyer les surfaces avec un chiffon doux et humide et un produit ménager doux. Sécher les surfaces avec un chiffon doux.
Enveloppe supérieure et inférieure

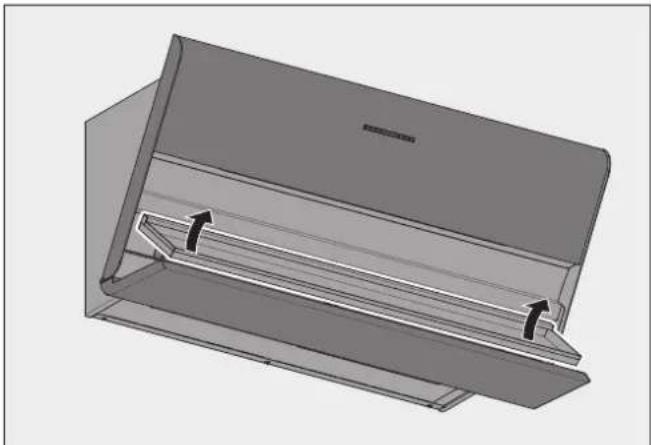

L'enveloppe inférieure est intégrée au panneau frontal inférieur.

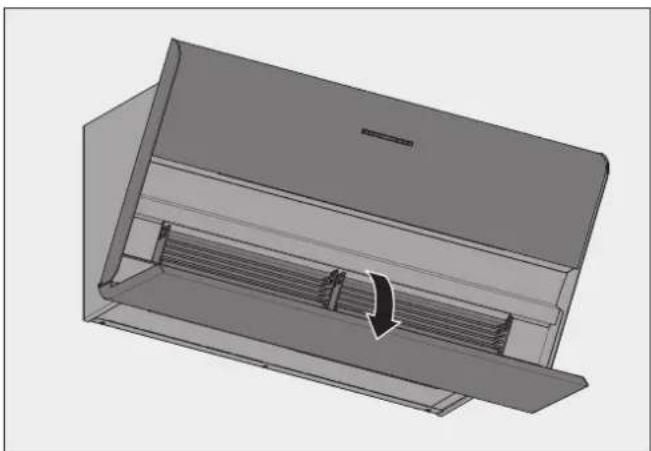

Rabattre le panneau frontal inférieur vers le bas.
Soulever l'enveloppe inférieure au niveau du bord arrière. Attraper l'enveloppe inférieure pour la retirer. Nettoyer l'enveloppe supérieure avec un chiffon doux et humide. Nettoyer l'enveloppe inférieure avec un chiffon doux et humide ou dans le lave-vaiselle. Sécher l'enveloppe supérieure et l'enveloppe inférieure avec un chiffon doux. Remettre en place l'enveloppe inférieure. 3.4.8 Placer les pièces internes (page 36).
Capillar Trap
Les Capillar Traps sont insérés et maintenus dans l'appareil par des aimants.
Saisir latéralement les Capillar Traps des deux mains. Enlever les Capillar Traps. Nettoyer les Capillar Traps, par ex. dans le lave-vaiselle. Nettoyer les surfaces et bords sur le bac de réception des Capillar Traps avec un chiffon doux et humide. Assurez-vous que les Capillar Traps sont totalement secs. Remettre en place les Capillar Traps. 3.4.8 Placer les pièces internes » (page 36).
Danger en cas de non-respect des instructions de réparation!
Ce chapitre compte des informations importantes pour une réparation sûre de l'appareil.
Lire attentivement ce chapitre avec les travaux de réparation. Observez les consignes de sécurité. Exécutez la réparation comme décrite.
- Travaux de réparation effectués uniquement par des spécialistes qualifiés. « 1.2 Groupes cibles autorisés » (page 26).
- Travaux électrotechniques effectués uniquement par des électriciens qualifiés. «1.2 Groupes cibles autorisés» (page 26).
- Réparation effectuée uniquement par des utilisateurs autorisés. «1.2 Groupes cibles autorisés » (page 26).
- Pas de réparation par les enfants de moins de 8 ans et les personnes qui ne peuvent pas évaluer les dangers relatifs à l'utilisation de l'appareil.
- Lors des travaux en hauteur, il faut veiller à une position stable (par ex. : échelle stable).
- La plaque de cuisson et les autres pièces exposées doivent être refroidies. Le carter du ventilateur ne doit jamais être ouvert.
6.2.1 Remplacement du remplissage du contrôle
Les odeurs sont liées au remplissage du filtre en mode recyclage d'air. L'air ambiant épuré, sans odeurs, est réintroduit dans la pièce.
Les filtres de recyclage d'air sont sans entretien pendant deux ans maximum.
Le remplissage du filtre doit ensuite être renouvelé régulièrement.
Intervalles de remplacement
Usage quotidien : en cas d'odeurs dans l'air qui circule ou au plus tard au bout de 12 mois. Usage occasionnel : en cas d'odeurs dans l'air qui circule ou au plus tard au bout de 24 mois.

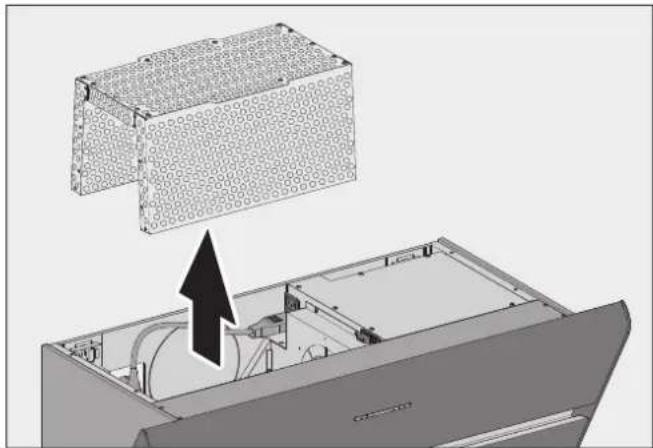

Risques de dommages en cas de chute de pièces!
Lors des travaux sur l'appareil, des pièces ou outils peuvent tomber et entraîner des dommages aux éléments de cuisine
Protéger la plaque de cuisson refroidie et autres surfaces dans la zone de cuisson (par ex. : avec du carton épais).

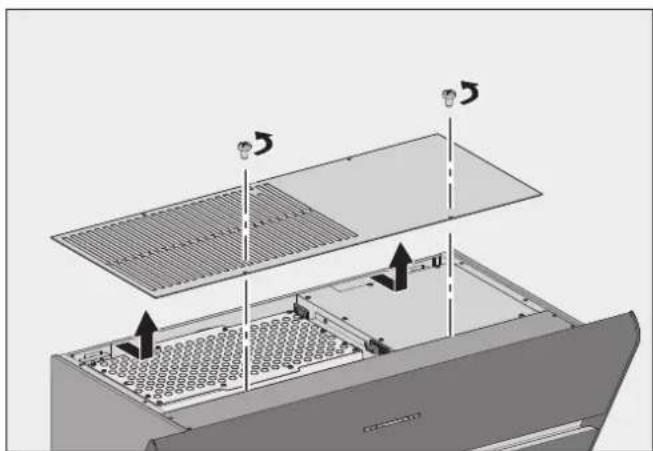

Retirer les deux vis. Retirer le couvercle.
Sortir le filtre vers le haut.
Le remplacement du rembourrage du filtre a lieu comme décrit dans le manuel correspondant. Remplacer le rembourrage du filtre.
Nettoyer le filtre de l'extérieur (par ex. : en l'aspirant avec un aspirateur).
Réinstaller le filtre. 3.4.8 Placer les pièces intérieures (page 36).
6.2.2 Remplacement des ampoules
L'appareil est équipé d'un éclairage LED sans entretien.
Lorsqu'un défaut survient :
S'adresser à votre revendeur spécialisé ou au service après-vente.
6.3 Élimination des défauts
Les défauts possibles sont décrits ci-après :
Description du défaut.
Cause possible.
Solution.
Le ventilateur et l'éclairage ne fonctionnent pas.
- Pas d'alimentation électrique.
Vérifier si l'interrupteur d'alimentation est raccordé sur tous les pôles.
Mettre l'interrupteur sous tension.
Le fusible de sécurité s'est déclenché ou est défectueux.
Vérifier si le fusible de sécurité s'est déclenché.
En cas de présence d'un coupe-circuit automatique, l'enclencher.
Pour les autres types de fusible, s'adresser à un électricien qualifié.
Le ventilateur ne fonctionne pas.
L'appareil n'est pas en circuit.
Vérifier tous les niveaux de puissance.
4.3 Fonctionnement normal (page 38).
L'appareil est raccordé à un contact de fenêtre et la fenêtre est fermée.
Ouvrir la fenêtre.
L'appareil est raccordé à un manostat à ouverture minimale de pression. Le manostat à ouverture minimale de pression détecte toute dépression critique.
Ouvrir une fenêtre.
Attendre que la pression de l'air se normalise.
L'éclairage ne fonctionne pas.
L'ampoule est défective.
S'adresser à votre revendeur spécialisé ou au service après-vente.
Présence d'odeurs pendant le fonctionnement.
Le remplissage du filtre est saturé.
Remplacer le remplissage du filtre.
6.2.1 Remplacement du remplissage du contrôle (page 42).
Mauvais rendement de l'appareil.
Le filtre de recyclage d'air est obstrué.
Remplacer le remplissage du filtre de recyclage d'air.
6.2.1 Remplacement du remplissage du contrôle (page 42).
Le panneau de commande ne réagit pas malgré plusieurs pressions.
Le panneau de commande est encrassé.
Nettoyer le panneau de commande.
Le logiciel de l'appareil doit être redémarré.
Couper brièvement l'alimentation électrique.
Humidité dans l'appareil.
- Des gouttelettes ou projections d'eau ont pénétré dans l'appareil. Du liquide (par ex. : de vases, bouteilles sur l'appareil) a pénétré dans l'appareil.
Couper immédiatement l'alimentation électrique en enlevant le fusible. S'assurer que l'alimentation électrique de l'appareil n'est pas rétablie par mégarde. Placer par ex. quelqu'un qui empêchera la mise sous tension du fusible. S'assurer qu'aucun autre liquide ne peut pénétrer dans l'appareil. Laisser sécher l'appareil. Faire vérifier l'appareil par du personnel qualifié avant d'utiliser de nouveau l'appareil.
Lorsqu'un défaut ne peut pas être éliminé:
S'adresser à votre revendeur spécialisé ou au service après-vente.
Risques de blessures en cas de manipulation incorrecte!
La taille et le poids de l'appareil nécessitent beaucoup de force lors du décrochage. Si l'appareil tombe, des blessures graves sont possibles.
Décrocher l'appareil nécessite deux personnes. Veiller à la stabilité lors du décrochage. S'assurer que personne d'autre ne se trouve dans la zone de travail.
Risques de dommages en cas de manipulation incorrecte!
La taille et le poids de l'appareil nécessitent beaucoup de force lors du décrochage. Si l'appareil tombe, il peut endommager l'appareil, le mobilier de cuisine et autres objets.
Recouvrir la plaque de cuisson refroidie. Libérer la zone de montage.
Couper l'alimentation électrique sur tous les pôles de l'appareil. Débrancher la fiche secteur.
Desserrer les vis de fixation d'environ un tour. Soulever l'appareil à deux personnes. Abaisser l'appareil vers l'avant. Placer l'appareil sur une surface solide et protectrice.
Risque d'atteintes environnementales en cas d'élimination incorrecte de l'emballage!
Ne pas éliminer l'emballage avec les ordures ménagères. Retourner l'emballage pour un recyclage approprié et écologique.
L'emballage sert de protection contre les dommages causés pendant le transport.
Seul l'emballage d'origine garantit une protection suffisante pendant le transport.
Maintenir l'emballage hors de portée des enfants.
Les matériaux d'emballage sont sélectionnés pour leur compatibilité environnementale et fabriqués en matériaux recyclables. Les matériaux d'emballage peuvent être retournés dans le circuit des matières premières après utilisation. Les matières premières essentielles peuvent ainsi être réservées.
L'emballage extérieur est en carton. - Le matériel de remplissage et les éléments de rembourse sont en carton ou polystyrène. - Les films de protection et sacs sont en polyéthylène (PE).
Éliminer l'emballage de manière écologique en triant les matériaux.
Risques d'atteintes environnementales en cas d'élimination incorrecte de l'appareil!
La hotte est soumise à la directive européenne 2012/19/UE et ne doit pas être mise au rebut avec les déchets ménagers.
Ne pas éliminer l'appareil avec les ordures ménagères à la fin de sa durée d'utilisation. Contacter les autorités urbaines ou communales pour en savoir plus sur les possibilités de recyclage écologique et correct ou d'élimination de l'appareil.
Après le démontage, rendre l'appareil inutilisable, par ex. : en coupant le câble d'alimentation hors tension. Éliminer l'appareil conformément aux dispositions légales par l'intermédiaire d'une entreprise spécialisée ou de votre service d'évacuation des appareils usagés de votre commune.
9.1 Contact
En cas de doute ou de question, nous contacter de la manière suivante:
Lun. à jeu.: 8 h 00 - 17 h 30 et ven.: 8 h 00 - 16 h 30
Fax: +49 (0) 5971/80 80 9-10
Internet: www.berbel.de
E-mail: info@berbel.de
Contacter le service après-vente du fabricant
Notre service après-vente peut être contacté de différentes manières. Nous contacter des manières suivantes:
Téléphone: +49 (0)5971/80 80 9-660
Lun. à jeu.: 8 h 00 - 17 h 30 et ven.: 8 h 00 - 16 h 30
Fax: +49 (0) 5971/80 80 9-10
E-mail: service@berbel.de
