GEBRUIKSAANWIJZING Smartline BKH 80 ST S P BERBEL

Gebruks- en montagehandleiding voor:

Hoofdvrije afzuiqkap BKH 80 ST
Hoofdvrije afzuiqkap BKH 80 ST permalyt
Hoofdvrije afzuiqkap BKH 90 ST
Hoofdvrije afzuigkap BKH 90 ST permalyt

De beschrijvingen zijn voor alle modellen identiek.

Er worden apart op de verschillen gewezen.

Afbeeldingen tonen:

Hoofdvrije afzuiqkap BKH 90 ST
Originelehandleiding.
Deel van het product.
Door de auteurswet beschermd.
- Vermenigvuldiging, nadruk en doorgave alleen met toestemming.
Wijzigengenvoorbehouden.

Veiligheidsinstructures

△GEVAAR!

Aanwijzingen met hetwoord GEVAAR waarschuwen voor een gevaarlijke situatie die ernstig of dodelijk letsel tot gevolg za hebben.

WAARSCHUWING!

Aanwijzingen met hetwoord WAARSCHUWING waarschuwen voor een gevaarlijke situatie die ernstig of dodelijk letsel tot gevolg kan hebben.

VOORZICHTIG!

Aanwijzingen met hetwoord VOORZICTIG waarschuwen voor een situatie die Licht of middelzwaar letsel tot gevolg kan hebben.

ATTENTIE!

Aanwijzingen met hetwoord ATTENTIE waarschuwen voor een situatie die materièle schade of milieuschade tot gezolg kan hebben.

Verklaring van de symbolen, tekst

Oproep tot actie
- Opsomming
Verwijzing maar andereplaatsen in ditdocument
Verwijzing maar andere documenten, die in acht genomen要去en worden

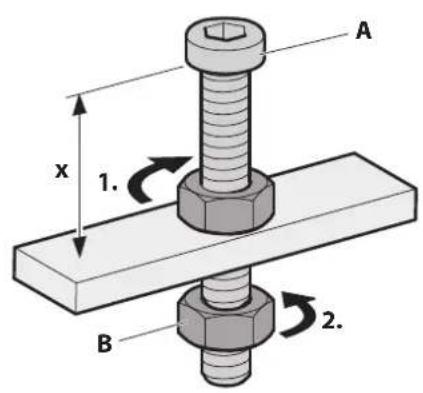

Verklaring van de symbolen, afbeeldingen

Accentuering van de actiegedeeltes met vlakken

1. Handelingsstappen met nummering
   A Benaming onderdelen met hoofdletters
   Maten metkleine letters ofeenheden in mm
   Bewegings-enrichtingspijlen

Inhoudsopgave

1. Veiligheidsinformatie 70

1.1 Doelmatiq gebruik 70
1.2 Geauthoriseerde doelgroepen .70
1.3 Algemene veiligheidsinstructies 70

2. Productinformationie 71

2.1 Functieprincipe 71
2.2 Luchtcirculatiemodus 71
2.3 Productoverzicht 71
2.4 Leveringsomvang. 72
2.5 Technische gegevens .72

3. Montage 73

3.1 Veiligheidsinstructies voor de montage. 73
3.2 Eisen aan de montageplaats 73
3.3 Eisen bij de luchtcirculatiemodus. 73
3.4 Montagestappen 74

3.4.1 Montage voorbereiden 74
3.4.2 Apparaat uitpakken 74
3.4.3 Interne onderden verwijderen 75

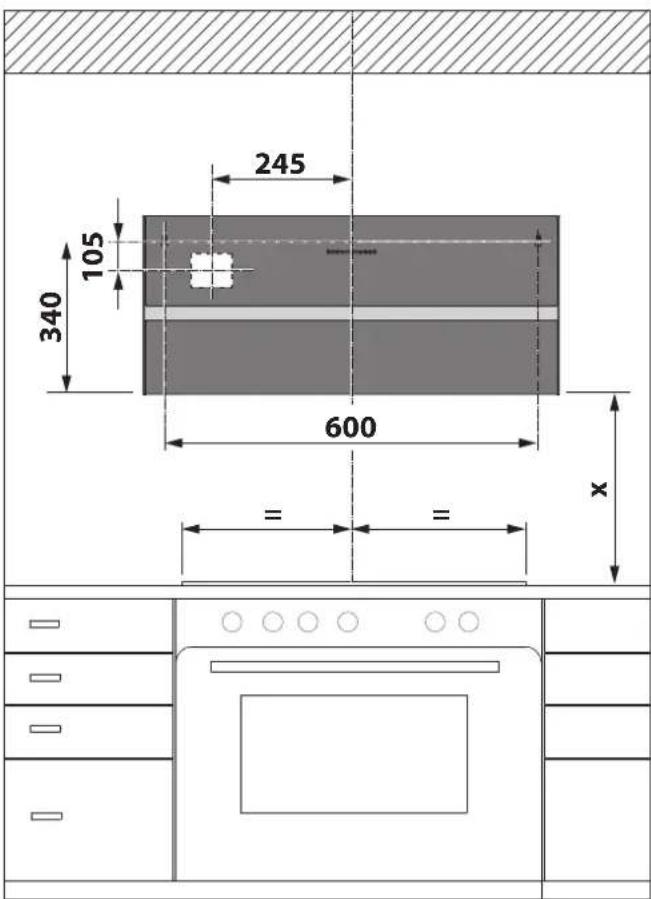

3.4.4 Apparaat ophangen.. 76
3.4.5 Accessoires aansluiten 78
3.4.6 Elektrische voeding aansluten 79
3.4.7 Circulatiefilter permalyt monteren.. 79
3.4.8 Interne onderdelenplaatsen 80
3.4.9 Controle en inbedrijfstellinguitvoeren 81

4. Bediening 82

4.1 Veiligeidsinstructies voor de bediening 82
4.2 Bedieningspaneel. 82
4.3 Normaal bedrijf 82

4.3.1 Naloopfunctie 83
4.3.2 Kookplaatverlichting 83

5. Reiniging 84

5.1 Veiligeidsinstructies voor de reiniging 84
5.2 Reinigingsmaatregelen 84

6. Reparations 86

6.1 Veiligheidsinstructies voor het uitvoeren van reparaties 86
6.2 Onderhoud. 86

6.2.1 Filtrvulling verrangen 86
6.2.2 Lampen verwangen 87

6.3 Verhelpen van storingen .87

7. Demontage 88

8.Verwerking van afvalstoffen. 88

8.1 Verpakking afvoeren .88
8.2 Apparaat afvoeren .89

9. Bijlage 89

9.1 Contact .89

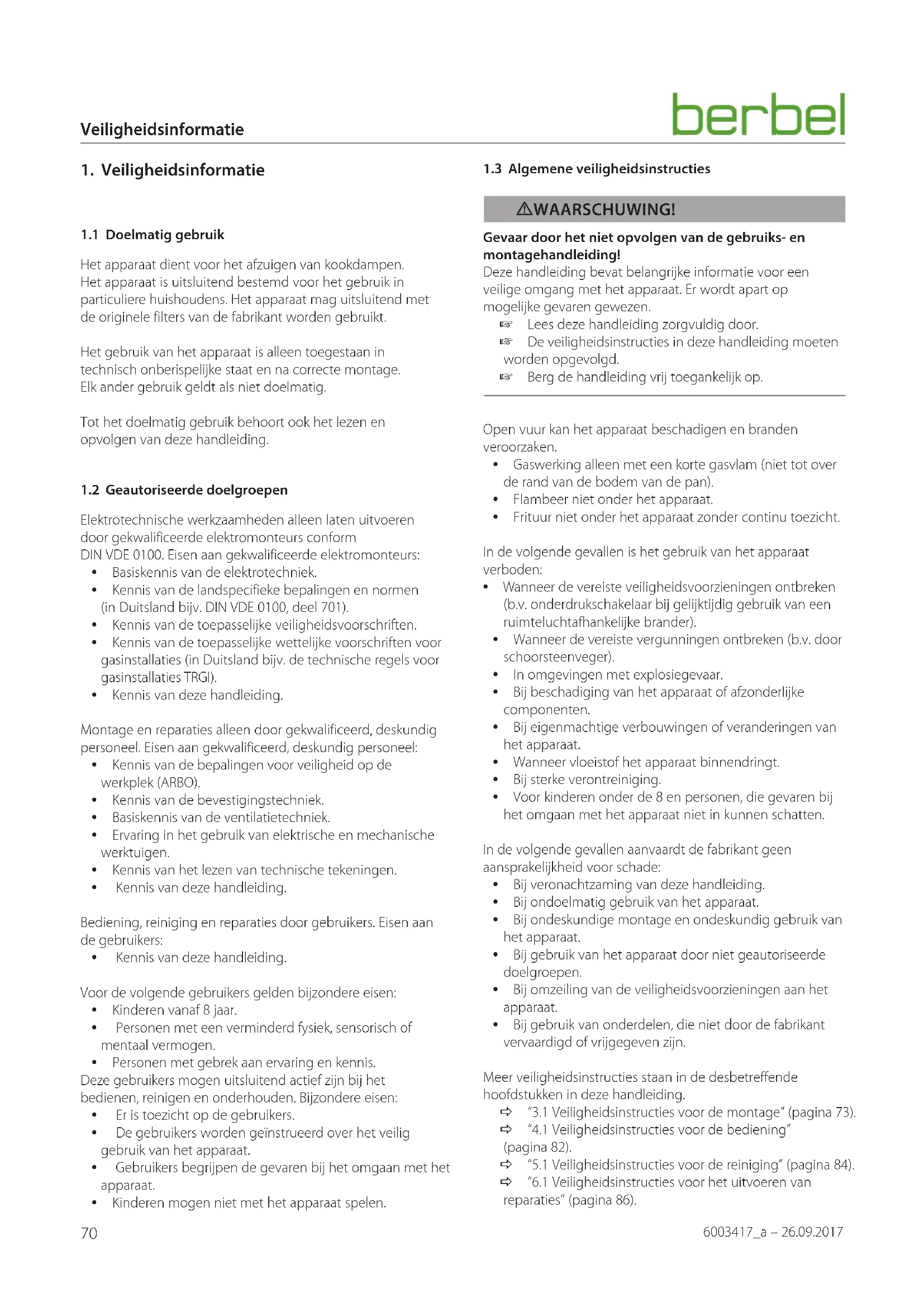

1. Veiligheidsinformatie

Het apparatusaat dient voor het afzuien van kookdampen. Het apparatusaat is uitsluitend bestemd voor het gebruik in particuliere huishoudens. Het apparatusaat mag uitsluitend met de originele filters van de fabrikant worden gebruikt.

Het gebruik van het apparaat is alleen toegestaan in technisch onberispelijke staat en na correcte montage. Elk ander gebruik geldt als Niet doelmatig.

Tot het doelmatig gebruik behoort ook het lezen en opvolgen van deze handleiding.

1.2 Geauthoriseerde doelgroepen

Elektrotechnische werkzaamheden alleen latent uitvoeren door gekwalificierde elektromonteurs conform DIN VDE 0100. Eisen aan gekwalificierde elektromonteurs:

• Basiskennis van de elektrrotechniek.
• Kennis van de landspecifieke bepalingen en normen (in Duitsland bijv. DIN VDE 0100, deel 701).
• Kennis van de toepasselijkke veiligheidsvoorschriften.
• Kennis van de toepasselijkke wettelijkke voorschriften voor gasinstallaties (in Duitsland bijv. de technische regels voor gasinstallaties TRGI).
• Kennis van deze handleiding.

Montage en reparations alleen door gekwalificeceerd, deskundig personeel. Eisen aan gekwalificeceerd, deskundig personeel:

• Dennis van de bepalingen voor verilgheid op de werkplek (ARBO).
• Kennis van de bevestigingstechniek.
• Basiskennis van de ventilatietechniek.
• Ervaring in het gebruik van elektrische en mechanische werktuigen.
• Kennis van het lezen van technische tekeningen.
• Kennis van deze handleiding.

Bediening, reiniging en reparations door gebruikers. Eisen aan de gebruikers:

• Kennis van deze handleiding.

Voor de volgende gebruikers gelden bijzondere eisen:

• Kinderen vanaf 8aar.
• Personen met een verminderd fysiek, sensorisch of mental vermogen.
• Personen met gebrek aan ervaring en kennis.

Deze gebruikers mogen uitsluitend actief zich bij het bedieren, reinigen en onderhouden. Bijzondere eisen:

Er is toezicht op de gebruikers.
- De gebruikers worden geinstrueerd over het veilig gebruik van het apparaat.
- Gebruikers begrijpen de geziven bij het omgaan met het apparaat.
- Kinderen mogen nicht met het apparaat spelen.

1.3 Algemene veiligheidsinstructures

WAARSCHUWING!

Gevaar door het Niet opvolgen van de gebruiks- en montagehandleiding!

Deze handleiding bevat belangrijke informatatie voor een veilige omgang met het apparaat. Er worden apart op möglichke gezaren gewezen.

Lees deze handleiding zorgvuldig door.
De veiligheidsinstrumentes in deze handleiding moeten worden opgevolgd.
Berg de handleiding vrij toegankelijk op.

Open vuur kan het apparaat beschadigen en brandenveroorzaken.

Gaswerking alleen met een korte gasvlam (niet tot over de rand van de bodem van de pan).
Flambeerietnderhetapparaat.
- Frituur Niet onder het apparaat zonder continu toezicht.

In de volgende gevallen is het gebruik van het apparaat verboden:

• Wanner de vereiste veiligheidsvoorzieningen ontbreken (b.v. onderdukschakelaar bij gelijktijdig gebruik van een ruimteluchtafhangelijkke brander).
• Wanner de vereiste vergunningen ontbreken (b.v. door schoorsteenveger).
  In omgevingen met explosiegevaar.
• Bij beschadiging van het apparatusat of afzonderlijke componenten.
• Bij eigenmachtige verbouwingen of veranderingen van het apparatus.
• Wanner vloeistof het apparaat binnendringt.
  Bij sterke verontreiniging.
• Voor kinderen onder de 8 en Personen, die bevaren bij het omgaan met het apparatusaat Niet in kuren schatten.

In de volgende gevallen aanvaardt de fabrikant geen aansprakelijkheid voor schade:

Bij veronachtzaming van deze handleiding.
Bij ondoelmatig gebruik van het apparaat.
Bij ondeskundige montage en ondeskundig gebruik van het apparaat.
- Bij gebruik van het apparaat door Niet geautorieerde doelgroepen.
Bij omzeiling van de veiligheidsvoorzieningen aan het apparatus.
- Bij gebruik van onderdelen, die nicht door de fabrikant vervaardigd of vrijgegeven zijn.

Meer veiligheidsinstructies staan in de desbeteffende hoofdstukken in deze handleiding.

3.1 Veiligheidsinstructies voor de montage" (pagina 73).
"4.1 Veiligheidsinstructies voor de bediening" (pagina 82).
"5.1 Veiligeidsinstructies voor de reiniging" (pagina 84).
"6.1 Veiligheidsinstructies voor het uitvoeren van reparaties" (pagina 86).

Productinformationie

2. Productinformationie

2.1 Functieprincipipe

2.2 Luchtcirculatiemodus

Het apparatus wordt gebruikt in de bedrijfsmodus Luchtcirculatiemodus.

De filtrvulling in het circulatiefilter neutraliseert de aanweziggeurtjes. De geurloze, gereinigde lucht worden waar naarde ruimte geleid. Door toevoer van frisse lucht kan deluchtvochtigheid in de ruimte gereduceerd worden.

Bij de luchtcirculatiemodus is het gebruik van de naloopfunctieoodzakelijk, opdat het apparaat de resterende geurtjes op kan nemen. Door het gebruik van de naloopfunctie wordt de levensduur van de filtrvulling verhoogd.De filtrvulling moet regelmatig vernieuwd worden.

2.3 Productverzicht

A

B

C

D

E

Centrifugale kracht

• Kookdampen worden door een spliet in de kap gezogen, versneld en in een boog omgeleid.
• Door de centrifugale kracht die waar bij ontstaat, worden vuildeeltjes (b.v. vet-en oliedeeltjes)uit de lucht weggeslingerd.
• De vuildeeltjes worden zowel op de bovenste en onderste schaal als op de opvangzeef ("Capillar Trap") afgeschieden en verzameld.

Back-Flow-technologie

• De vorming van condens of druppels op de frontplaat of onderzijde (b.v. als er waterdamp op het koude vlak komt), worden voorkomen door van onderং boven stromende beluchting.
• Een deel van de afgevoerde lucht worden aan de achterkant van de afzuigkap teruggeleid, via de onderzijde maar de frontplaat ingeblazen en gericht de aanzuigspleet in gestuurd.

A Voorscherm

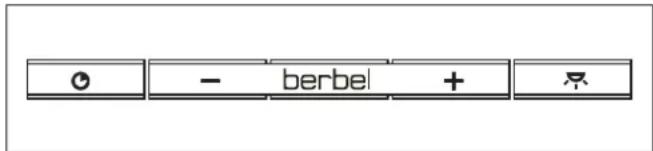

B Bedieningspaneel

4.2 Bedieningspaneel" (pagina 82).

C Aanzuigspleet
D Body van de kap
E Kookplaatverlichting

A

B

C

D

A Bovenste schaal

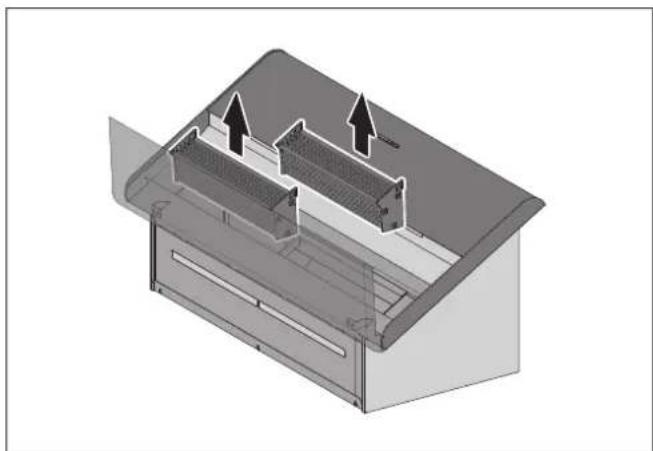

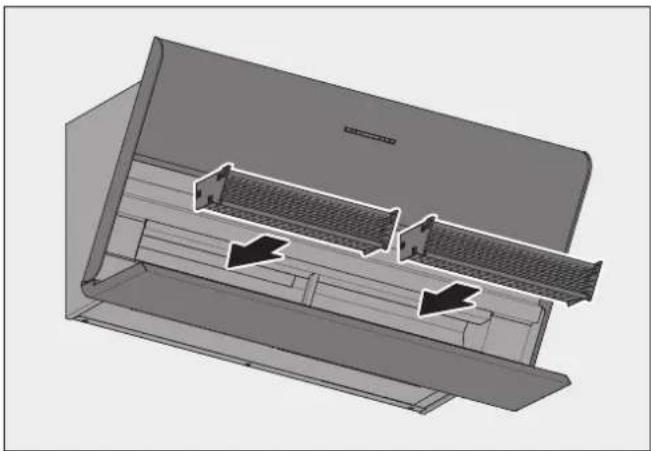

B 2 Capillar Traps (uitneembaar)
C Onderste schaal (inwendig,uitneembaar)
D Typeplaatje - op de body van de kap anschter de Capillar Trap

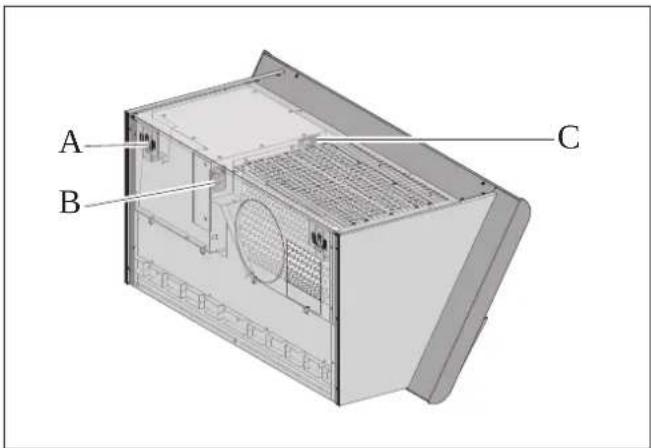

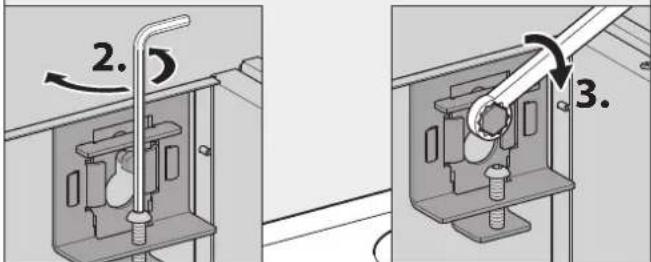

A Stelschroeven voor het uitlijnen
B Aansluitbus voor netkabel

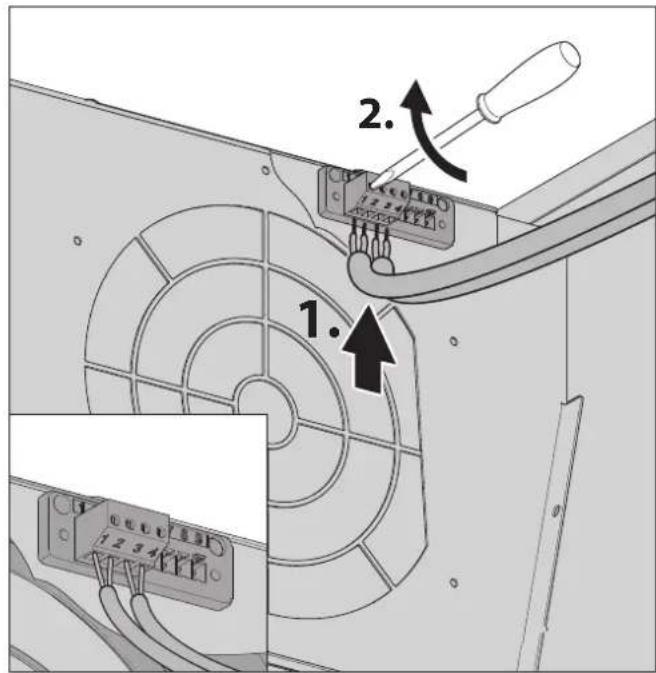

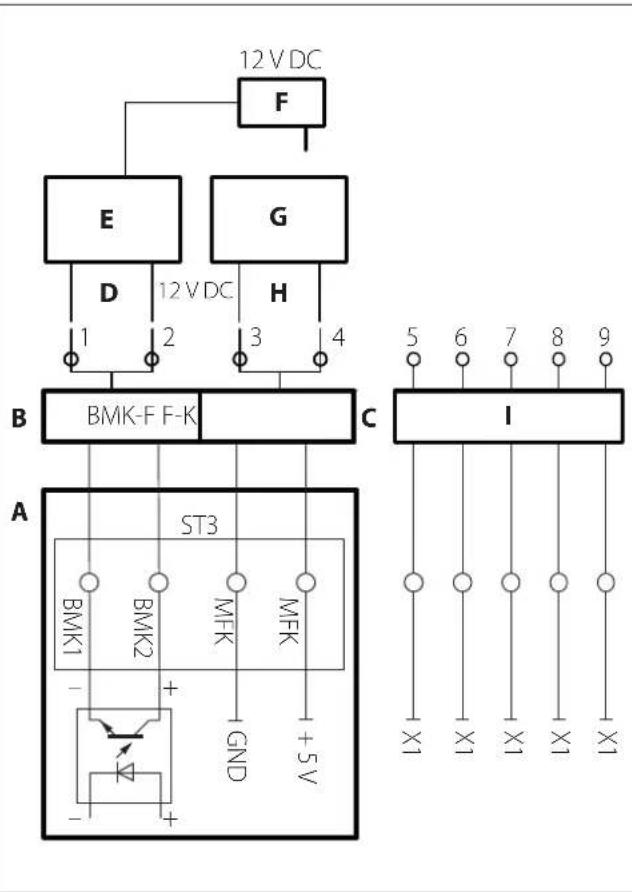

C Aansluitklemmen voor wandkasten, raamcontact-schakelaars (multifunctioneel contact) en bus-verbinding

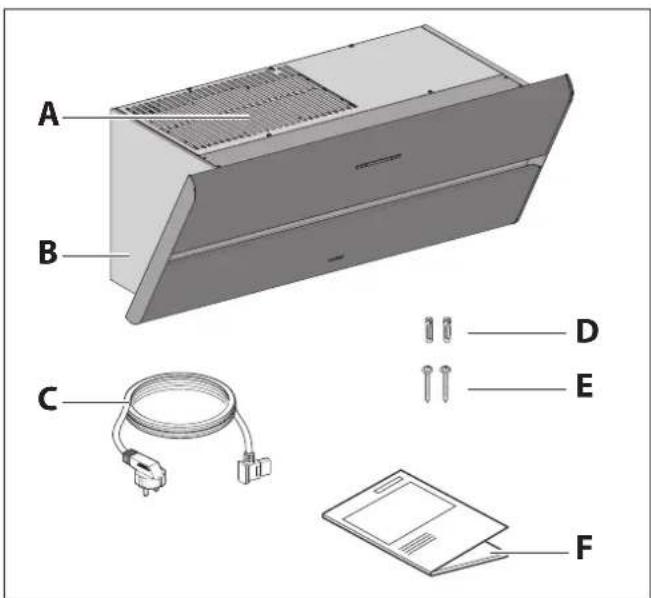

2.4 Leveringsomvang

A Circulatiefilter (in de body van de kap). Het model is afhankelijk van de uitvoering:

• Circulatiefilter BUF-BDL
• Circulatiefilter permalyt BUR BKH ST

B Body van de kap met frontplaat
C Kabel koelapparaat
D 2 nylon pluggen 8mm
E 2 torxschroeven TX30 met geintegreerde onderlegring
F Gebruiks-en montagehandleiding

Het bevestigingsmaterial is alleen geschikt voor een massieve bouwwijze.

	BKH 80 ST	BKH 90 ST
Aansluitspanning 230 V / 50 Hz	230 V / 50 Hz
Totaal vermogen	186 W, 311 W1	186 W, 311 W1
Vermogensverbruik ventilator 170 W 170 W
Lampen LED 15,6 W LED 15,6 W
Lichtsterkte op het oppervlak van de kookplaat	387 lx	387 lx
Breedte	800 mm	900 mm
Diepte	420 mm	420 mm
Hoogte	389 mm	389 mm
Gewicht netto	28,5 kg, 30,0 kg1	29,5 kg, 31,0 kg1

1 Uitvoering met circulatiefilter permalyt

Informatie over het model (b.v. serienummer, bouwjaar) staat op het typeplaatje.

"2.3 Productoverzicht" (pagea 71).

3. Montage

3.1 Veiligheidsinstrumenties voor de montage

WAARSCHUWING!

Gevaar door veronachtzaming van de montage-instructies!

Dit hoofdstuk bevat belangrijke informatatie voor veilige montage van het apparaat.

Lees dit hoofdstuk voor de montage zorgvuldig door.
Volg de veiligheidsinstructies op.
Voer de montage uit zoals is beschreiben.

• Montage alleen door gekwalificeerd, deskundig personeel.
  1.2 Geautoriseerde doelgroepen" (agina 70).

• Elektrotechnische werkzaamheden alleen lately uitvoeren door gekwalificierde elektromonteurs.
  "1.2 Geautoriseerde doelgroepen" (pagea 70).

• De montage mag alleen met twee Personen worden UITgevoerd.
  Bij werkzaamheden op hoogte moet u letten op een stabiele stand (b.v. een stabiele keukentrap).

• De kookplaat en andere delen die aangeraakt konnen worden要去en voor de montage zijn afgekoeld.
• Bewaar folie en andere delen van de verpakking op een plek die voor kinderen Niet toegankelijk is.
• Het apparaat要去 voor de montage onbeschadigd en in optimale staatহ.
• De kabelsmonary nicht geknikt zich, bekneld raken of worden beschadigd.
• De ventilatorbehuzing mag nooit geopend worden.
• De vereiste netspanning要去 met de aangegeven spanning op het typeplaatje overeenkomen.

2.5 Technische gegevens" (pagina 72).

• Voor de montage要去 ervoor gezorgd worden, dat de elektrische voeding onderbroken is en blijft.

De elektrische voeding worden pas ingeschakeld na de vraag hiertoe in de betreffende montagestap.

3.2 Eisen aan de montageplaats

WAARSCHUWING!

Levensgevaar door ondeskundige montage!

Het Niet opvolgen van de omgevingscondities kan tot gevaarlijke situatuies leiden, b.v. in de omgang met stroom of gas.

Zorg ervoor, dat de eisen aan de montageplaats absolut in acht genommen worden.

• Geen montage in omgevingen met explosiegevaar.

• Bij geluktijdig gelebruik van een ruimteluchtafhankelijk brander (b.v. rookkanaal) binnen een endezelfde luchtmassa:

• Een veiligheidsvoorziening is absolutnoodzakelijk.

• De veiligheidsinrichting (b.v. onderdukschakelaar P4, gecontrolerd volgens DIN 18841:2005-12 TUV en volgens DVGW-VP121)要去voorkomen, dat er gassen de ruimte binnengezogen worden.

• Er要去 een vergunning voor de inbedrijfstelling (b.v. door schoorsteneveger) aanwezig়.

• De montage is alleen toegestaan aan draagkrachtige delen van het gebouw (massieve bouwwijze).
  Bij montage boven een stockplaats (fornuis/kachel/ brander) voor vaste brandstoffen (b.v. kolenkachel): De stockplaats要去 een gesloten, Niet afneembare afdekking hebben. Anders bestaat er brandgevaar door wegvliegende vonden. De betreffende wettelijke en nationaal geldende voorschriften in acht nemen.

• Uistromende lucht moet ongehinderd kuren ontsnappen. Geen hindering van de luchtstroom, b.v. door montage van voorwerpen op of boven het apparatusat.
• De elektrische installmentie van het gebouw moet over een correcte aarding beschikken.
• De onderhavige netspanning要去 met de aangegeven spanning op het typeplaatje overeenkomen.
• In het montagededeelte van het apparaat要去 terplaatse een stopcontact aanwezigহn.
• De stekker要去hetahentinbouwentoegankelijkzijn.

De nationala geldende, wettelijk bepalingen要去en in acht genomen worden.

3.3 Eisen bij de luchtcirculatiemodus

• Filtrvulling vrij toegankelijk om deze te kuren verrangen.

3.4 Montagestappen

Kort overzicht:

1. Montage voorbereiden
2. Apparaat uitpakken
3. Interne onderdelen verwijdden
4. Apparaat ophangen
5. Accessoires aansluiten
6. Elektrische voeding aansluiten
7. Circulatiefilter permalyt monteren
8. Interne onderdelenplaatsen
9. Controle en inbedrijfstellinguitvoeren

3.4.1 Montage voorbereiden

Maak u vertrouwd met uw montagesituatie en de bijbehorende documenten.

• Apparaat en handleiding.
  Montageplaats.
• Installing bedrijfsmodus.

Stel het benodigde werktuig en materiali samen:

Stabiele keukentrap
Duimstok of meetband
- Stift
Waterpas
Kruiskopschroevendraier maat 2
Inbusschroevendraier maat 4
Ringsteekslutel SW10, gehoekt
Steenboor 8 mm
Klopboormachine
- Beschermingsmaterial (b.v. dik karton) voor kookplaat en werkvlak

Houd het montagededeelte vrij van voorwerpen, die storen of beschadigd können raken.
Zorg ervoor dat de kookplaat en andere delen die aangeraakt können wordenং aufgekoeld.
Beschem de kookplaat en andere vlakken in het montagededeelte (b.v. met dik karton).
Zorg ervoor dat de elektrische voeding onderbroken is en blijft. De elektrische voeding worden pas ingeschakeld na de vraag hiertoe in de betreffende montagestap.

3.4.2 Apparaat uitypakken

ATTENTIE!

Risico op glasbreuk of andere beschadigingen door ondeskundig gelebruik!

Het apparaat en zich oppervlak können bij het uitpakken of bij het transport beschadigd raken.

Snijd nicht in het beschemende karton.
Houd voorwerpen uit de buurt, die het apparaat konnen bekrassen (b.v. werktuigen, gespen).

Pak het apparaat en alle ingepakte delen voorzichtiguit.
Leg het apparaat met de voorkant waar boven op een vaste, schone en beschermende onderlaag (b.v. dik karton).
Controleer het apparaat en alle aanwezigedelen op beschadigingen.
Controleer de levering op volledigheid.

"2.4 Leveringsomvang" (page 72).

Wanner delen ontbreken of beschadigd zich:

Neem contact op met uw dealer of de klantenservice.
Verwijder het verpakkingsmaterialial.

"8.1 Verpakking afvoeren" (pagina 88).

3.4.3 Interne onderdelen verwijderen

ATTENTIE!

Gevaar voor materiaele schade door eruit vallende delen! Bij beweging van het apparaat kan de frontplaat opengaan en+kunnen erin ligende delen eruit vallen.

Haal de erin liggende delen er voor de montage UIT.

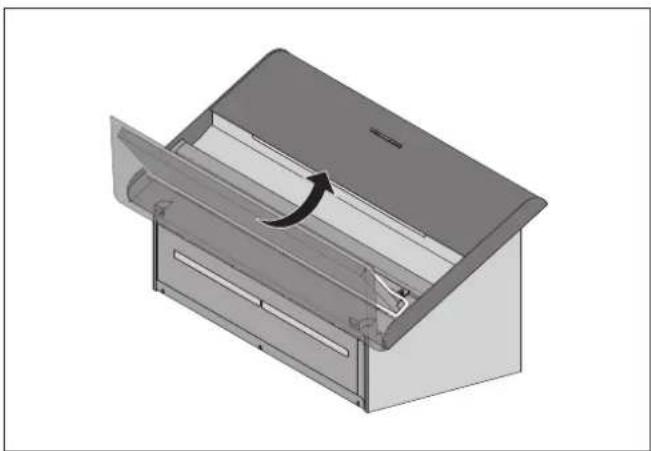

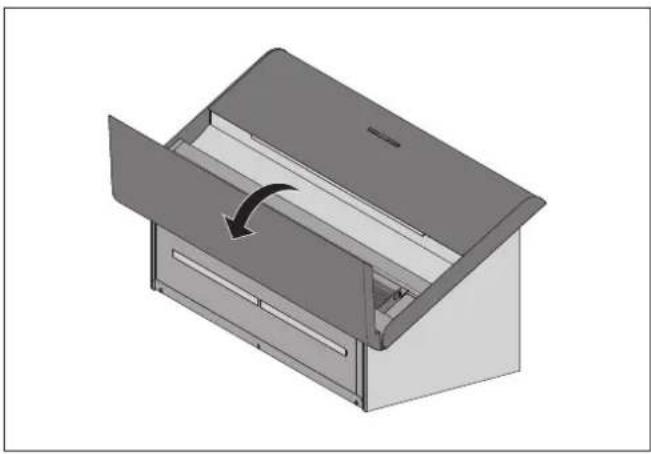

Doe de frontplaat open.

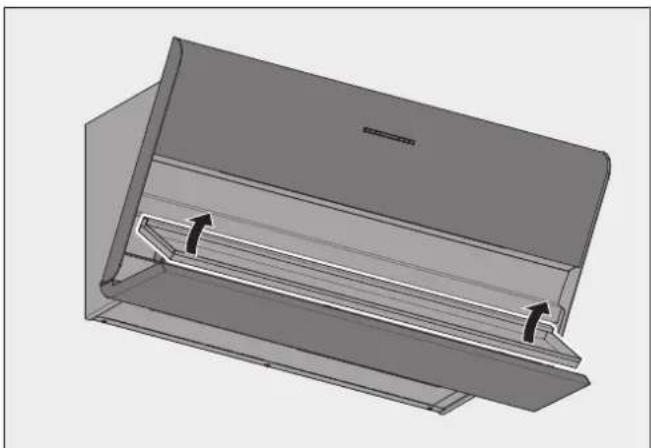

Tilde onderste schaal aan de achterkant op.
Pak de onderste schaal met beiden handen aan deijkenkant vast om deze weg te nemen.

De Capillar Traps zijn geplaatst en worden door magneten in het apparatus gehouden.

Pak de Capillar Traps met beiden handen aan de zijkanten vast.
Trek de Capillar Traps eruit.

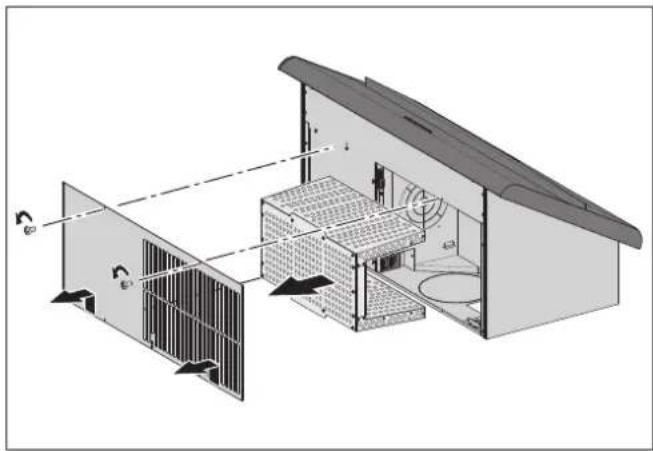

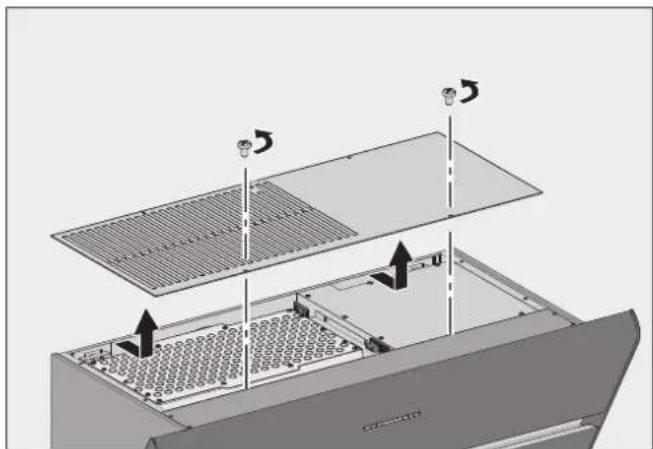

Verwijder de beiden bouten.

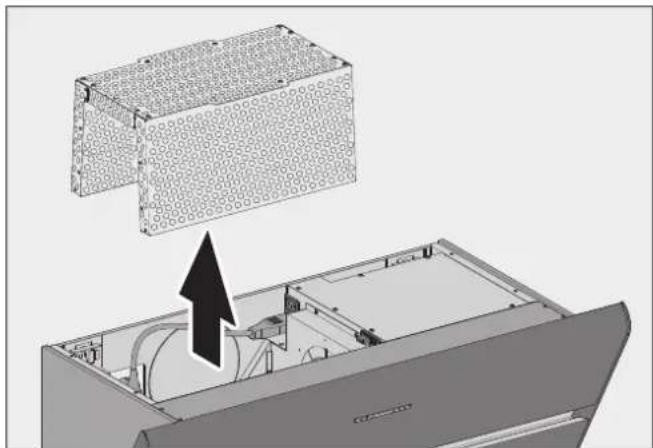

Verwijder de kap.
Verwijder het filter.

Als het permalyt circulatiefilter worden gebruikt:

Verwijder de verbindingskabel.

3.4.4 Apparaat ophangen

Het apparatus is gemaakt om aan een wand te hangen.

Bij bevestigbing aan een massieve wand:

Controleer of de draagkracht van de wand voldoende is.
Gebruik het meegeleverde bevestigingsmaterial.

Bij andere montageomstandigheden:

Informeer voor de montageaar alternatieve bevestigingsmogelijkheden (b.v. bij een architect).
Gebruik voor de wand geschikt bevestigingsmaterial.

Veiligheidsafstand (x):

Aanbevolen 450~mm
Bij gaskookplaten ten minste 650~mm

Afstanden tot het midden van de contactdoosopening aan dechterkant van het apparaat:

• Boven 105 mm vanaf het linker bevestigingspunt.
  Zijkant 245 mm van de middenas van de kap.

Bepaal de ophangpositie.
Zorg ervoor of de veiligheidsafstand in ache wordt genomen.

WAARSCHUWING

Levensgevaar door explosions of elektrische schok!

Het aanboren van gas-, water- of elektrische leidingen kan tot gevaarlijke situatuies leiden.

Controer of zich op de bevestigingspunten geen leidingen in de wand bevinden.

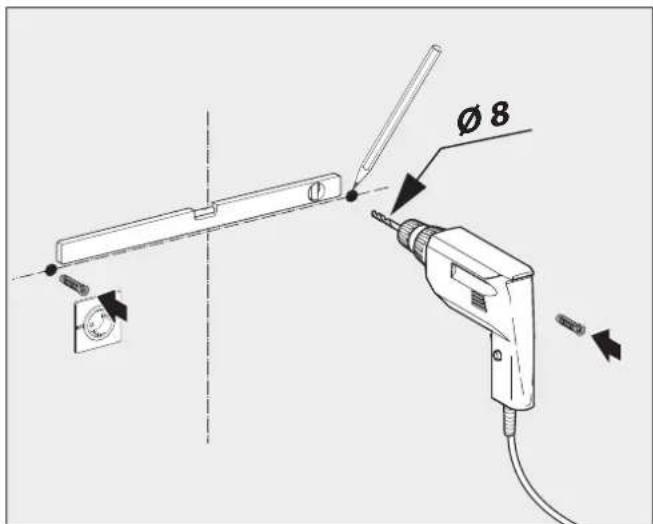

Bepaal en markeer de bevestigingspunten.
Boor de gaten in de wand.
Breng de pluggen in de boorgaten aan.

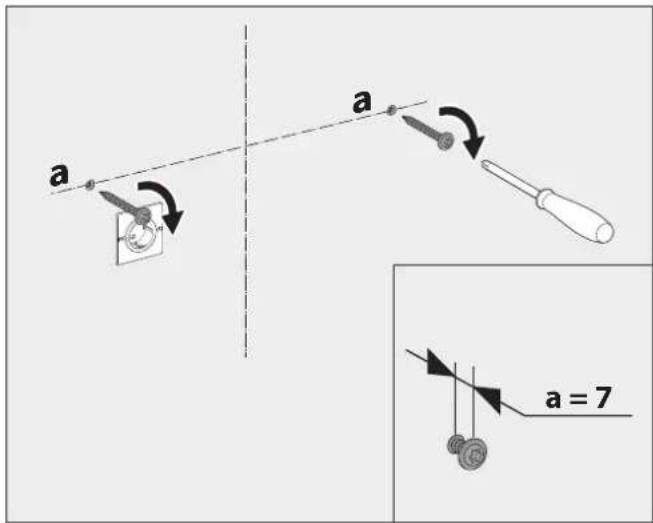

De bevestigingschroeven worden pas na het uitlijnen van het apparatusaat vastgedraaid.

Draai de bevestigsschroeven er passend in.

WAARSCHUWING!

Verwondingsgevaar door ondeskundig gebruik!

De grootte en het gewicht van het apparaat vergen bij het ophangen veel kracht. Wanner het apparaat valt, is ernstig letsel möglichk.

Hang het apparaat met twee Personen op.
Zorg voor een veilige standplaats bij het ophangen.
Zorg ervoor, dat er verder geen Personen in de werkzone aanwezigহn.

ATTENTIE!

Gevaar voor materiaèle schade door ondeskundig gebruik!

De grootte en het gewicht van het apparaat vergen bij het ophangen veel kracht. Wanner het apparaat valt,+kennen het apparaat,keulenmeubels en andere voorwerpen beschadigd raken.

Dek de afgekoelde kookplaat af.
Houd het montagegedeelte vrij.

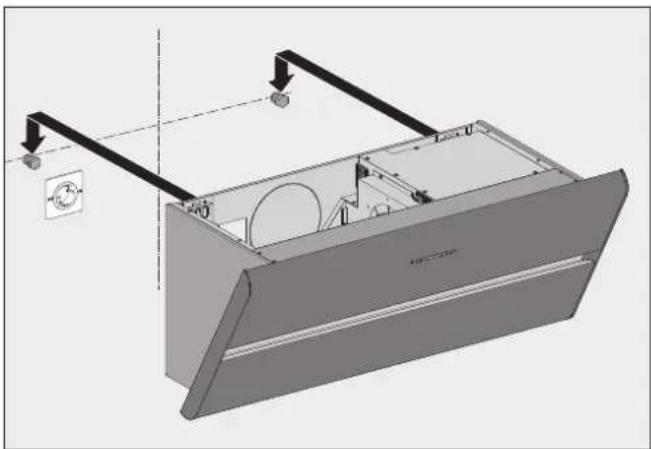

Hang het apparaat aan de bevestigingspunten op.

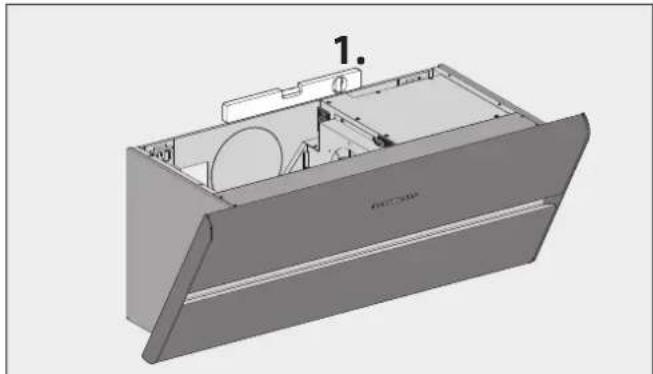

Controleer de horizontale uitlijning van het apparaat.
Lijn het apparaat met de stelschroeven UIT.
Draai de bevestigsschroeven stevig vast.

3.4.5 Accessoires aansluten

Afhankelijk van de montagesituatie worden aanwezigecaccessoires op de kap aangesloten:

• Wandkast
  Raamcontactschakelaar
• Onderdukschakelaar

De handleidingen van de accessoires要去en in acht genomen worden.

A Schakelkast

• BMK1: Contact wandkast, collector optocoupler, max. 12 mA / 12 V DC, veilig galv. gescheiden
• BMK2: Contact wandkast, emitter optocoupler, max. 12 mA / 12 V DC, veilig galv. gescheiden

B Klem "BMK-F" voor aansluiting wandkast

C Klem "F-K" (multifunctioneel contact) voor aansluiting raamcontactschakelaar of onderdukschakelaar

D Besturingsleiding van de wandkast

EWandkast

F Voedingsadapter wandkast
G Raamcontactschakelaar
H Besturingsleiding van de raamcontactschakelaar

De aansluiting worden uitgevoerd met kabelklemmen aan een verwijderbare stekker op de ventilatorbehuzing.

ATTENTIE!

Gevaar voor beschadigingen door verkeerde aansluiting!
Een verkeerde poling van de besturingsleiding kan tot beschadigingen van de elektronica leiden.

Let bij het aansluiten van de besturingsleiding op een correcte poling:ader 1 op klem 1,ader 2 op klem 2.

Wandkast

Sluit de wandkast als volgt aan:

ader 1 op klem 1
ader 2 op klem 2

• De wandkast is gesloten, wanner het aansturingscontact geopend is.
• De wandkast is geopend, wonneer het besturingscontact gesloten is.

Raamcontactschakelaar

Sluit de raamcontactschakelaar als volgt aan:

Blauwe/witteaderopklem3
Bruine/groeneaderopklem4

• De ventilator van de kap is alleen bedrijfsklaar, wonneer het raam geopend is.

Onderdukschakelaar

• De ventilator van de kap is alleen bedrijfsklaar, wonneer geen kritieke onderdruk in de ruimte worden vastgesteld.

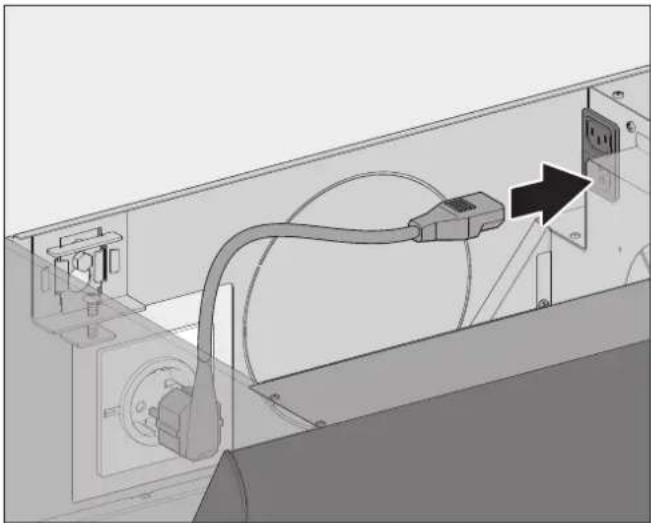

3.4.6 Elektrische voeding aansluiten

Let op de aangegeven spanning op het typeplaatje.

Steek de stekker van de aansluitkabel in het stopcontact.
Leg de kabel zo, dat deze nicht kan worden geknikt, bekneld kan raken of kan worden beschadigd of bij het verzangen van de filtrvulling in de weg zit.
Zorg ervoor dat na de montage de mogelijkheid bestaat het apparaat van de elektrische voeding te scheiden.

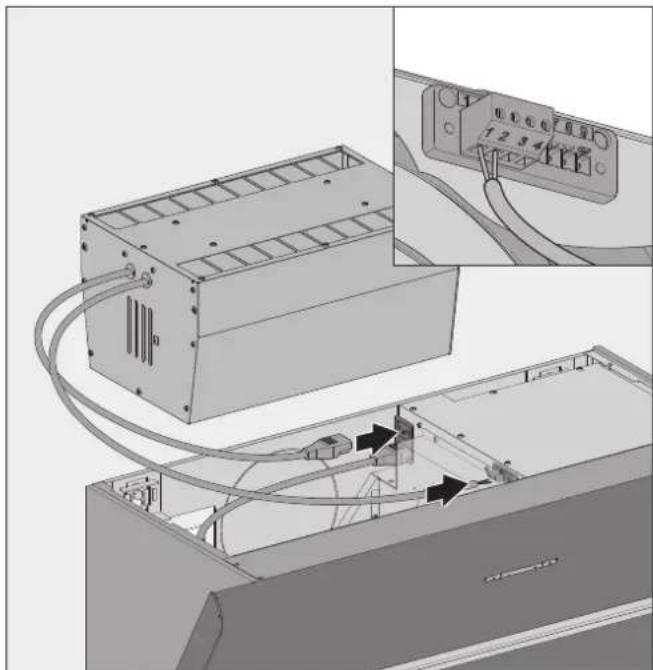

3.4.7 Circulatiefilter permalyt monteren

Sluit het permalyt circulatiefilter als volgt aan:

Ader 1 op klem 1
Ader 2 op klem 2

Steeke de koelapparaatstekker in de aansluitbus op het ventilatorhuis.

Er vindt een automatische aansluitingscontrole plaats:

• Als het apparaat Niet goed is aangesloten, hoogt u vijf piepjes.
  Corrigeer de aansluiting van de aders bij klemmen 1 en 2.
• Als het apparaat goed is aangesloten, hoort u drie piepjes.

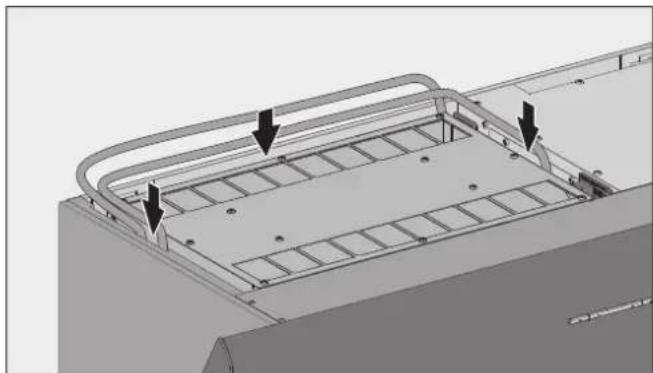

Plaats het permalyt circulatiefilter.
Geleid de kabel van het permalyt circulatiefilter door de kabelgoot.

3.4.8 Interne onderdelenplaatsen

Na de montage moeten de binnenliggende delen er wee ingezet worden.

Zet de Capillar Traps met bereits handen in de opnameschacht.
Schuif de Capillar Traps tot aan de aanslag, de magneten houden de Capillar Traps in het apparatus.

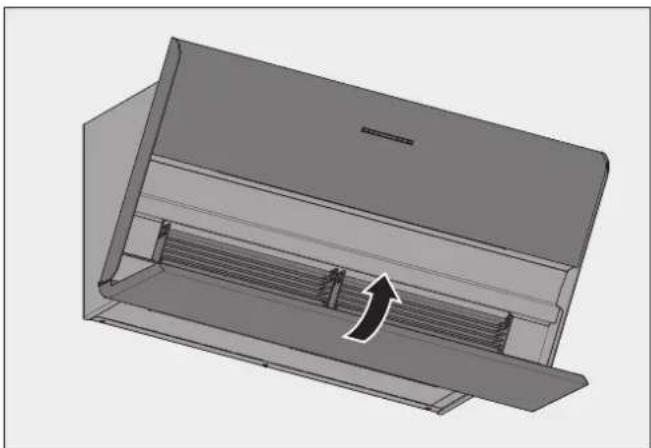

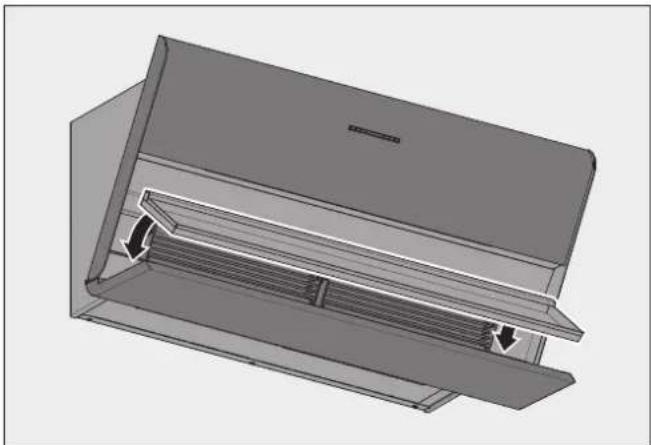

Plaats de onderste schaal goed in de klep van de frontplaat.

Sluit de frontplaat.

ATTENTIE!

Gevaar voor materiaele schade door ondeskundig gebruik!

Bij het inzetten van het filter in het apparaat+kunnen kabels beschadigd raken.

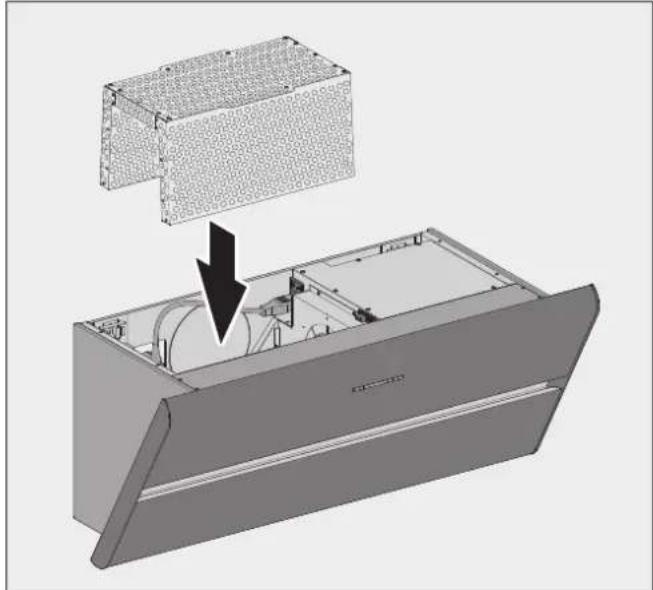

Plaats het filter voorzichtig in het apparaat.
Let op dat het filter Niet op een kabel worden geplaatst.

Plaats het filter terug.

Als het permalyt circulatiefilter worden gebruikt:

Plaats het deksel weer terug.
Schroef het deksel vast.

Het apparatus is bedrijfsklaar.

3.4.9 Controle en inbedrijfstelling UITvoeren

ATTENTIE!

Gevaar voor storingen door vocht in het apparaat!

Wanneer het apparaat van een koude maar een warmer omgeving gebracht worden, kan er aan de binnenkant vocht neerslaan.

Wacht 2-3 uur, voordat u het apparaat in bedrijf neemt.

Controller of de stekker vrij toegankelijk is.
E Controller of de net- en elektraansluitkabel nicht geknikt, bekneld geraakt of beschadigd zich.
忍 Controller of de ventilatie-uitgangen nicht gesloten of afgedekt zich.
Zorg ervoor, dat de ventilatiesleuven vrij়n.
Controleer de correcte werkinq van het apparaat. "4. Bediening" (pagina 82).

4. Bediening

4.1 Veiligheidsinstructies voor de bediening

WAARSCHUWING!

Gevaar door veronachtzaming van de bedieningsinstructies!

Dit hoofdstuk bevat belangrijke informatie voor het veilig bedieren van het apparatus.

Lees dit hoofdstuk voordat u het apparaat bedient zorgvuldig door.
Volg de veiligheidsinstrumentes op.

Bediening alleen door geauthoriseerde gebruikers. "1.2 Geauthoriseerde doelgroepen" (pagina 70).
- Geen bediening door kinderen onder de 8 en Personen, die bevaren bij het omgaan met het apparaat Niet in hunnen schatten.

• Gebruik het apparaat Niet in geval van brand of acuut brandgevaar (b.v. gasreuk).
  Gaswerking alleen met een korte gasvlam (niet tot over de rand van de bodem van de pan). Open vuur kan het apparaat beschadigen en brandenveroorzaken.
• Flambeer nicht onder het apparaat. Brandgevaar.
• Frituur nicht onder het apparaat zonder continu toezicht.
• Bij gebruik kannen de kookplaat en andere delen die aangeraakt kannen worden zeer heet worden. Er bestaat verbrandingsgevaar.
• Vetresten要去en worden verwijderd. Vetresten zijn een brandrisico.

• Geen vocht in het apparaat.

• Druppels of spatwater要去en worden voorkomen.

• Houder met vloeistoffen (b.v. vazen, flessen) mogen nicht op het apparaat gezet worden.

• Geen hindering van de luchtstroom.

• Geen hindering van het luchtkanaal aan de onderkant van het apparatusat.
• Uitsluitend gebruiken met een aangebrachte onderste schaal.
• Geen afdekking van de ventilatie-uitgangen (b.v. glazen/ borden op of voor de ventilatiesleuven). Uitstromende lucht要去 ongehinderd door de ventilatiesleuven hunnen ontsnappen, anders kan opstopping ontstaan.

Wanneer de kookdampen Nieteer wet hunnen trekken, bestaat brandgevaar.

4.2 Bedieningspaneel

Het apparaat wordt via het bedieningspaneel gestuurd.

Door het indrukken van een toets worden de overeenkomstige functie uitgevoerd.

Toets Functie
◎	Naloopfunctie
—	UIT, vermogensniveau verlagen
+	AAN, vermogensniveau verhogen
●	Kookplaatverlichting

4.3 Normaal bedrijf

Toets Functie
+	Het apparaat is uitgeschakeld. 1x knop indrukken. Het apparaat wordt ingeschakeld op vermogensniveau 1.
	Het apparaat is uitgeschakeld. 1x Toets 2 seconden indrukken. Het apparaat wordt ingeschakeld op vermogensniveau 3.
	Het apparaat is ingeschakeld. 1x knop indrukken. Het apparaat wordt een vermogensniveau hoger geschakeld.
-	Het apparaat is ingeschakeld op vermogensniveau 2 of 3. 1x knop indrukken. Het apparaat wordt een vermogensniveau lager geschakeld.
	Het apparaat is ingeschakeld op vermogensniveau 2 of 3. 1x Toets 2 seconden indrukken. Het apparaat schakeltuit.
	Het apparaat is ingeschakeld op vermogensniveau 1. 1x knop indrukken. Het apparaat schakeltuit.

Het actieve vermogensniveau worden weergegeven door het oplichten van de LED's onder de knappen:

1 LED brandt = vermogens niveau 1
2 LED's branden = vermogens niveau 2
3 LED's branden = vermogensniveau 3

Voor een optimaal rendement bij het verwijderen van kookdampen:

Schakel het apparaat 1-2 Minutes vórdat u begint met koken in. Zo kan de stroming worden opgebouwd en worden de dampen snel afgevoerd.

Om de kookdampen efficient op te vangen, gebrukt u bij intensief koken de achefterste kookzones.

Schakel tijdens het kokenaar een vermogensniveau dat past bij de intensiteit van de kookdampen:

Vermogensniveau 1 -kleinsteventilatorcapaciteit

Vermogensniveau 2 - middelste ventilatorcapaciteit

Vermogensniveau 3 - hoge ventilatorcapaciteit

Wanneer de intensiteit van de kookdampen Niet afneemt, schakelt u maar een hoger vermogensniveau.

Schakelijdens het aanbraden in op vermogens niveau 3.

Schakel na het koken de naloopfunctie in.

4.3.1 Naloopfunctie" (pagina 83).

Zorg voor een regelmatige toevoer van frisse lucht.

Gebruik het apparaat ook voor het verminderen van andere storende geuren. Bijvoorbeeld van:

Uien en knoflook
Oven, magnetron of stoomoven
Fondue en raclette

WAARSCHUWING

Brandgevaar door vetresten!

Wanner het apparaat werk, hopen zich in en aan het apparaat vetresten op, die Licht ontvlambaar�<|im_start|>

Reinig het apparaat deugdelijk.

"5. Reiniging" (pagea 84).

Wanner u het apparaat inschakelt en een ongewoon hoog ventilatorgeruis hoortbaar is:

Reinig het apparaat.

Let op de richtlijn voor de reiniging.

"5. Reiniging" (pagina 84).

Wanneer u het apparaat inschakelt en een geur ruikbaar is:

Vervang de filtrvulling.

Let op de richtlijnen voor het verwangen van de filtrervulling.

"6.2.1 Filtervulling vervangen" (pagea 86).

Na 6 ihr zonder bediening schakelt het apparaat (incl. verlichting) automatischuit.

4.3.1 Naloopfunctie

Het apparaat beschikt over een naloopfunctie. Als deze functie worden gebruikt, werk het apparaat nog 10 minutes in vermogensniveau 2.

Bij de luchtcirculatiemodus is het gebruik van de naloopfunctieoodzakelijk, opdat het apparaat de resterende geurtjes op kan nemen. Door het gebruik van de naloopfunctie wordt de levensduur van de filtrvulling verhoogd. De filtrvulling要去 regelmatig vernieuwd worden.

Toets Functie
●	Het apparaat is uitgeschakeld. ● 1x knop indrukken. Het apparaat schakelt de naloopfunctie in op vermogensniveau 2. De naloopfunctie is ingeschakeld. ● 1x knop indrukken. De nalooptijd begint opnieuw (10 minutes). Als het vermogensniveau worden gewijzigd, worden de naloopfunctie beeindigd. Tijdens de nalooptijd (10 minutes) knipperen de LED's van vermogensniveauaus 1 en 2.

4.3.2 Kookplaatverlichting

De kookplaatverlichting is uitgerust met een energiebesparende LED-verlichting. De verlichting kan altijd en onafhankelijk van de ventilator gebruikt worden.

Toets Functie

1x toets indrukken om de kookplaatverlichting in- of uit te schakelen.

5. Reiniging

5.1 Veiligheidsinstrumenties voor de reiniging

WAARSCHUWING!

Gevaar door veronachtzaming van de reinigingsinstructies!

Dit hoofdstuk bevat belangrijke informatatie voor het veilig reinigen van het apparatus.

Lees dit hoofdstuk voordat u het apparaat reinigt zorgvuldig door.
Volg de veiligheidsinstrumentes op.

Reiniging alleen door geauthoriseerde gebruikers.
1.2 Geauthoriseerde doelgroepen" (pagina 70).
- Geen reiniging door kinderen onder de 8 en Personen, die geziven bij het omgaan met het apparaat Niet in hunnen schatten.
- Na het gebruik kannen de kookplaat en andere delen die aangeraakt kannen worden nog heet+zijn. Er bestaat verbrandingsgevaar.
- Vetresten要去en worden verwijderd. Vetresten zijn een brandrisico.

Het apparatus moet regelmatig worden gereinigd:

Bedieningspaneel, oppervlak, bovenste en onderste schaal na iedere maaltijdbereiding.
- De Capillar Traps bij dagelijks gebruik uiterlijk na drie weken.

5.2 Reinigingsmaatregelen

Het apparaat zuigt vuildeeltjes (b.v. vet- en oliedeeltjes) met de lucht uit de ruimte aan. In de bovenste schaal, de onderste schaal en in de Capillar Traps worden de vuildeeltjes afgeschieden en verzameld.

Voorelke reiniging:

Schakel het apparaat UIT.
Zorg ervoor dat de kookplaat en andere delen die aangeraakt konnen worden zichn aufgekoeld.

ATTENTIE!

Gevaar voor beschadigingen door ondeskundige reiniging!

Voorwerpen met scherpe randen, schuirmiddelen of ongeschichte reinigingsmiddelen können het apparaat beschadigen.

De volgende reinigingsmiddelen zijn nicht geschickt en@mogen Niet worden gebruikt:

Aceton
Trichlorethyleen
Oplossingen op nitro-basis (b.v. een nitro-oplossing)
Kunstharsverdunning
Schuurmiddelen
Silicoonhoudende polijstmiddelen
Oliehoudende polijstmiddelen
Was
Waterdamp
Op gecoate oppervlakken: Microvezeldoek

Houd voorwerpen uit de buurt, die het apparaat konnen bekrassen (b.v. ringen).
Gebruik milde huishoudreinigingsmiddelen (b.v. alkalivrige, ph-neutrale allesreiniger).
Gebruik een zachte,vochtige doek.
Reinig zonder veel druk uit te oefenen.

De aanwijzingen en gegevens op de reinigingsmiddelen要去en inucht genomen worden.

Bedieningspaneel

Reinig het bedieningspaneel met een Niet-pluizende, Licht vochtige doeK.
Wrijf het bedieningspaneel droog met een nichtpluizende, zachte doeck.

Oppervlakken

Reinig de oppervlakken met een zachte, vochtige doek en een mild huishoudreinigingsmiddel.
Wrijf de oppervlakken met een zachte doek droog.

Bovenste en onderste schaal

De onderste schaal is in de onderste frontplaat geplaatst.

Klap de onderste frontplaat omlaag.

Tildenderste schaal aan de achterkant op.
Pak de onderste schaal met beiden handen aan de zichkant vast om deze weg te nemen.
Reinig de bovenste schaal met een zachte, vochtige doek.
Reinig de onderste schaal met een zacht, vochtige doek of in de afwasmachine.
Wrijf de bovenste en onderste schaal met een zachte doek droog.
Zet de onderste schaal er weer in.

3.4.8 Interne onderdelen plaatsen" (pagina 80).

Capillar Trap

De Capillar Traps zich geplaatst en worden door magneten in het apparaat gehonden.

Pak de Capillar Traps met beiden handen aan de zijkanten vast.
Trek de Capillar Traps eruit.
Reinig de Capillar Traps bijv. in de afwasmachine.
Reinig de oppervlakken en randen op de opnameschacht van de Capillar Traps met een zachte, vochtige doeck.
Zorg ervoor dat de Capillar Traps helemaal droog is.
Plaats de Capillar Traps weer terug.

3.4.8 Interne onderdelen plaatsen" (pagina 80).

6. Reparities

6.1 Veiligheidsinstrumentes voor het uitvoeren van reparaties

WAARSCHUWING!

Gevaar door veronachtzaming van de onderhoudsinstructies!

Dit hoofdstuk bevat belangrijke informatie voor het veilig onderhonden en repareren van het apparaat.

Lees dit hoofdstuk voordat u het apparaat onderhoudt zorqvuldig door.
Volg de veiligheidsinstrumentes op.
Voer het onderhoud en de reparationsuit zoals is beschreiben.

• Reparatiewerkzaamheden alleen door gekwalificeerd, deskundig personeel.
  1.2 Geautoriseerde doelgroepen" (pagina 70).
• Elektrotechnische werkzaamheden alleen lately uitvoeren door gekwalificeerde elektromonteurs.
  1.2 Geautoriseerde doelgroepen" (pagina 70).
• Reparaties alleen door geautoriseerde gebruikers.
  1.2 Geautoriseerde doelgroepen" (pagina 70).
• Geen reparations door kinderen onder de 8 en Personen, die bevaren bij het omgaan met het apparaat Niet in hunnen schatten.
  Bij werkzaamheden op hoogte moet u letten op een stabiele stand (b.v. een stabiele keukentrap).
• De kookplaat en andere delen die aangeraakt konnen worden要去en afgekoeld zich.
• De ventilatorbehuzing mag nooit geopend worden.

6.2 Onderhoud

6.2.1 Filtrvulling verrangen

Geurtjes worden door de filtrvulling in het circulatiefilter gebonden. De geurloze, gereinigde lucht worden waar de ruimte geleid.

Circulatiefilters zijn maximaal tweeJAar onderhoudsvrij. Daarna要去 de filtervulling regelmatig vernieuwd worden.

Vervangingsintervallen

• Dagelijks gelebruik: bij geurtjes in de uittredende lustc of uiterlijk na 12 maanden.
• Incidenteel gebruik: bij geurtjes in de uittredende lucht of uiterlijk na 24 maanden.

ATTENTIE!

Gevaar voor materièle schade door vallende delen!

Bij werkzaamheden aan het apparaat+kennen delen van het apparaat of werktuigen vallen en tot schade aan keukenelementen leiden.

Beschem de afgekoelde kookplaat en andere vlakken in het kookgedeelte (b.v. met dik karton).

Verwijder de beiden bouten.
Verwijder de kap.

Neem het filter van bovenafuit het apparaat.

Het verwisselen van de filtrvulling worden UITgevoerd zoals in de desbetreffende handleiding worden beschreiben.
Vervang de filtervulling.
Reinig het filter van buiten (b.v. door afzuiigen met een stofzuiger).

Plaats het filter terug.

3.4.8 Interne onderdelen plaatsen" (pagina 80).

6.2.2 Lampen verrangen

Het apparatus is voorzien van een onderhoudsvrije LEDverlichting. Wanner er spreke is van een storing:

Neem contact op met uw dealer of de klantenservice.

6.3 Verhelpen van storingen

Mogelijkke storingen worden hieronder als volgt beschreiben: Beschrijving van de storing.

Mogelijkkeoorzaak. Oplossing.

Ventilator en verlichting werken nicht.

• Geen stroomtoevoer.

• Controller of de netschakelaar (op alle polen) aangesloten is.

Schakel de netschakelaar in.

Controller of de zekering gereageerd heeft.

Wonneur u over een automatische zekering beschicht, schakelt u de automatische zekering in.

In geval van andere zekeringstypes neemt u contact op met een elektricien.

• Het apparaat is nicht ingeschakeld.

Controleer alle vermogensniveauaus.

4.3 Normaal bedrijf (pagina 82).

• Het apparaat is aangesloten op een raamcontactschakelaar en het raam is gesloten.

Open het raam.

• Het apparaat is op een onderdukschakelaar aangesloten. De onderdukschakelaar herkent een kritische onderduk.

Open een raam.

Wacht tot de luchtdruk weer normala is.

Verlichting werkt nicht.

• Lamp is defect.

Neem contact op met uw dealer of de klantenservice.

Geurvormingijdens het bedrijf.

• De filtrervulling is opgebruikt.

Vervang de filtrvulling.

"6.2.1 Filtervulling vervangen" (pagea 86).

Slecht vermogen van het apparaat.

• Het circulatiefilter is dichtgeslibd.

Vervang de filtrvulling van het circulatiefilter.

"6.2.1 Filtervulling vervangen" (pagea 86).

Het bedieningspaneel reageert Niet na herhaaldelijk aanraken.

• Het bedieningspaneel is vuil.
  Reinig het bedieningspaneel.
  "5. Reiniging" (pagea 84).
• De software van het apparaat moet opnieuw gestart worden.
  Onderbreek de stroomvoorziening korteijd.

Vocht in het apparatus.

• Er zijn druppels of spatwater in het apparaat binnengedrongen.
• Er is vloeistof (b.v.uit vazen, flessen op het apparaat) in het apparaat binnengedrongen.

Onderbreek meteen de stroomtoevoer door de zekering te verwijderen.
Zorg ervoor dat de stroomtoevoer van het apparaat Niet per ongeluk opnieuw ingeschakeld worden. Laat bijv.≦ienand opletten dat niemand de zekering inschakelt.
Zorg ervoor dat er verder geen vloeistoffen in het apparatusbinnendringen können.
Laat het apparatus drogen.
Laat het apparaat door gekwalificeerd personeel controlleren en repareren voordat u het apparaat opnieuw gezruikt.

Wanner een storing Niet verholpen kan worden:

Neem contact op met uw dealer of de klantenservice.

7. Demontage

WAARSCHUWING!

Verwondingsgevaar door ondeskundig gebruik!

De grootte en het gewicht van het apparaat vergen bij het wegnen ervan veel kracht. Wanneer het apparaat valt, is ernstig letsel möglichk.

Haal het apparatuser met twee Personen af.
Zorg voor een veilige standplaats bij het wegemen.
Zorg ervoor, dat er verder geen personen in de werkzone aanwezig zijn.

ATTENTIE!

Gevaar voor materiaèle schade door ondeskundig gebruik!

De grootte en het gewicht van het apparaat vergen bij het wegnemen ervan veel kracht. Wanner het apparaat valt, kuren het apparaat, keukenmeubels en andere voorwerpen beschadigd raken.

Dek de afgekoelde kookplaat af.
Houd het montagegedeelte vrij.

Onderbreek op alle polen de stroomvoorziening van het apparatus.
Trek de netstekker eruit.

Draai de bevestigingschroeven ca. een slag los.
Til het apparaat met twee Personen op.
Haal het apparaat er maar voren toe af.
Zet het apparaat op een stevige en beschermende ondergrond.

8. Verwerking van afvalstoffen

8.1 Verpakking afvoeren

ATTENTIE!

Gevaar voor milieuuschade door Niet-vakkundig afvoeren van de verpakking!

Geef de verpakking Niet met het normale huisvuil mee.
Voer de verpakking af voor een vakkundige, milieuvriendelijkke recycling.

De verpakking dient als bescherming voor transportschade. Alleen de originele verpakking garandeert voldoende beschermingijdens het transport.

Bewaar de verpakking op een plek die voor kinderen nicht toegankelijk is.

Het verpakkingsmaterial is vanuit milieuvriendelijk oogpunt gekozen en is vervaardigd van recyclebare materialen. Het verpakkingsmaterial kan na gebruik in de kringloop van grondstoffen terugkeren. Daardoor konnen waardevolle grondstoffen gespaard blijven.

• De buitenverpakking is van karton.
• Het vulmaterial en de inzetstukken zijn van karton of styropor.
• De beschermfolies en zakjes় van polyethyleen (PE).
  Verwijder de verpakking op milieuvriendelijkke wijze als geschienen materialen.

8.2 Apparaat afvoeren

ATTENTIE!

Gevaar voor milieuuschade door Niet-vakkundig afvoeren van het apparaat!

Het apparatus valt onder Europese Richtlijn 2012/19/EU en mag Niet worden afgevoerd met het huishoudelijk afval.

Geef het apparaat na de gebruiksperiode Niet met het normale huisvuil mee.
Informeer bij uw stads- of gemeentebestuur waar de möglichkheden om het apparaat een op een vakkundige, milieuvriendelijkke manier te recyclen.

Maak het apparaat na de demontage onbruikbaar, b.v. door de spanningsloze netkabel eraf te knippen.
Het apparaat volgens de wettelijkke bepalingen via een deskundig afvalverwerkingsbedrijf of uw lokale inzamelpunt recyclen.

9. Bijlage

9.1 Contact

Wanner u suggesties of vragen heeft, kiest u uit de volgende mogelijkheden:

Contact opnemen met de klantenservice van de fabrikant

U kunt op verschillende manieren contact opnemen met onze klantenservice. Kiesuit de volgende möglichkheden:

Telefoon: +49 (0) 5971/80 809-660

Ma t/m do 8:00-17:30 ur

en vr 8:00-16:30 uur

Fax: [phone]

E-mail: [e-mail]

Document information
