Monicon S G2 - Contrôleur de volume audio Palmer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de moniteur de studio
Marque	Palmer
Modèle	Monicon S G2
Référence produit	PMONICONSG2
Catégorie	Équipement de studio
Nombre d’entrées	1 x stéréo (RCA asymétrique)
Nombre de sorties	1 x stéréo (RCA asymétrique)
Niveau d’entrée maximal	+14 dBu
Impédance d’entrée	10 kΩ
Niveau de sortie maximal	+14 dBu (asymétrique)
Impédance de sortie	600 Ω
Réponse en fréquence	20 Hz – 20 kHz (±0,2 dB)
Rapport signal/bruit (SNR)	112 dB (pondéré A)
Plage dynamique	115 dB
Diaphonie	-89 dB
Fonctions de commande	Volume, commutateur Mono/Stéréo
Fonction Mono	Vérifie la compatibilité mono d’un signal stéréo
Matériau du boîtier	Plastique (dessus) / Métal (dessous)
Couleur	Noir
Dimensions (L x H x P)	86 x 39 x 66 mm
Poids	120 g
Utilisation prévue	Professionnelle, temporaire (studio, événementiel, TV, radio)
Température de fonctionnement	0 – 40 °C
Humidité relative	< 80 % sans condensation
Entretien	Nettoyage avec un chiffon humide ; éviter l’infiltration d’humidité
Réparabilité	Aucune pièce remplaçable par l’utilisateur ; réparation par personnel qualifié uniquement

FOIRE AUX QUESTIONS - Monicon S G2 Palmer

Comment brancher le Monicon S G2 à mon interface audio ?

Utilisez un câble RCA stéréo de qualité. Connectez la sortie gauche de l'interface à l'entrée L de l'appareil, et la sortie droite à l'entrée R. Assurez-vous que le volume de l'interface est réglé à un niveau modéré avant de mettre sous tension.

Que fait le commutateur Mono ?

Le commutateur Mono permet de sommer le signal stéréo en mono. Cela est utile pour vérifier la compatibilité mono d'un mixage ou pour détecter des problèmes de phase. Enfoncé, le signal devient mono ; relâché, il reste stéréo.

Quel est le niveau d'entrée maximal supporté ?

Le niveau d'entrée maximal est de +14 dBu. Ne dépassez pas cette valeur pour éviter la saturation ou l'endommagement de l'appareil.

Le Monicon S G2 nécessite-t-il une alimentation externe ?

Oui, l'appareil est alimenté par un adaptateur secteur (non fourni). Veillez à utiliser un adaptateur approprié avec la tension et le type de connecteur corrects.

Comment nettoyer le Monicon S G2 ?

Utilisez un chiffon propre et humide (pas mouillé) pour essuyer le boîtier. Évitez les produits abrasifs, l'alcool et les solvants. Assurez-vous qu'aucune humidité ne pénètre à l'intérieur par les ouvertures.

L'appareil peut-il être utilisé en continu 24h/24 ?

Non, le Monicon S G2 est conçu pour une utilisation temporaire (événementiel, studio). Une utilisation permanente ou une installation fixe peut entraîner une usure prématurée.

Quels câbles utiliser pour les connexions ?

Utilisez des câbles RCA stéréo de haute qualité, de préférence blindés, pour minimiser les interférences. Veillez à respecter l'affectation des canaux (L et R).

Puis-je remplacer le fusible moi-même ?

Non, le fusible ne doit être remplacé que par un personnel qualifié. En cas de dysfonctionnement, débranchez l'appareil et contactez le service après-vente agréé.

Quelle est la signification du pictogramme 'point d'exclamation dans un triangle' ?

Ce pictogramme indique des zones ou situations dangereuses nécessitant une attention particulière. Consultez le manuel pour les consignes de sécurité correspondantes.

Comment éliminer le Monicon S G2 en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Il relève de la directive DEEE. Déposez-le dans un point de collecte agréé (déchèterie) ou rapportez-le au vendeur pour un recyclage approprié.

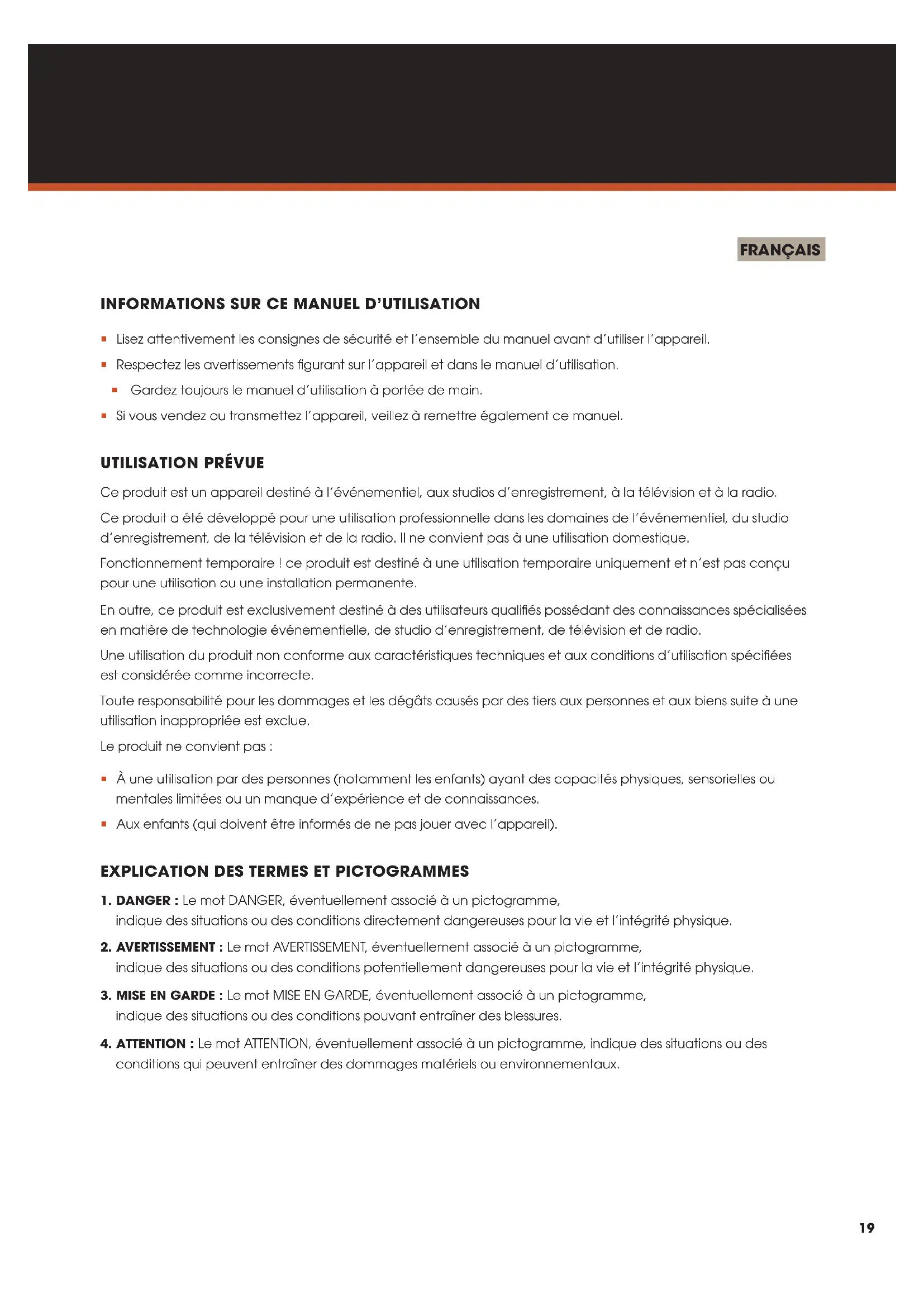

MODE D'EMPLOI Monicon S G2 Palmer

Lisez attentivement les consignes de sécurité et l'ensemble du manuel avant d'utiliser l'appareil.
Respectez les avertissements figurant sur l'appareil et dans le manuel d'utilisation.
Gardez always le manuel d'utilisation à portée de main.
Si vous vendez ou transmettez l'appareil, veillez à remettre également ce manuel.

UTILISATION PRÉVUE

Ce produit est un apparéil destiné à l'évennementiel, aux studios d'enregistrement, à la télévision et à la radio.

Ce produit a ete devellope pour une utilisation professionnelle dans les domains de I'evenementiel, du studio d'enregistrement, de la television et de la radio. Il ne convient pas a une utilisation domestique.

Fonctionnement temporaire! ce produit est destiné à une utilisation temporaire uniquement et n'est pas consu pour une utilisation ou une installation permanente.

En outre, ce produit est exclusivement destiné à des utilisateurs qualifiés possédant des connaissances spécialisées en matière de technologie événementielle, de studio d'enregistrement, de télévision et de radio.

Une utilisation du produit non conforme aux caractéristiques techniques et aux conditions d'utilisation spécifique est considérée comme incorrecte.

Toute responsabilité pour les dommages et les dégats causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.

Le produit ne convient pas :

• À une utilisation par des personnes (notamment les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances.
  Aux enfants (qui doivent etre informes de ne pas jouer avec I'appareil).

EXPLICATION DES TERMES ET PICTOGRAMMES

1. DANGER: Le mot DANGER, éventuelles associé à un pictogramme, indique des situations ou des conditions directement dangereuses pour la vie et l'intégrité physique.
2. AVERTISSEMENT: Le mot AVERTISSEMENT, eventuelle associé à un pictogramme, indique des situations ou des conditions potentiellement dangereuses pour la vie et l'intégrité physique.
3. MISE EN GARDE: Le mot MISE EN GARDE, éventuellesment associé à un pictogramme, indique des situations ou des conditions pouvant entraîner des blessures.
4. ATTENTION: Le mot ATTENTION, éventuellesse associé à un pictogramme, indique des situations ou des conditions qui peuvent entraîner des dommages matériels ou environnementaux.

Ce pictogramme indique un danger de chocolélectrique.

Ce pictogramme indique des zones ou situations dangereuses.

Ce pictogramme indique un danger occasionné par des surfaces portées à haute température.

Ce pictogramme indique un danger du à des volumes sonores élevés.

Ce pictogramme indique que I'appareil ne contient aucune piece remplaçable par I'utilisateur.

Ce pictogramme indique des informations supplémentaires concernant le fonctionnement du produit.

Ce pictogramme indique que l'appareil ne peut etre utilise que dans des locaux secs.

CONSIGNES DE SECURITE

DANGER:

1. N'ouvre pas l'appareil et ne le modifiez pas.

2. Si vous appeareil cesse de fonctionner correctement, que des liquides ou des objets penetrent à l'intérieur ou qu'il est endomagé de toute autre manière, eteignez-le immediatement et debranchez-le du secteur. L'applieil ne peut etre réparé que par des techniciens de service après-vente agreeés.

3. Pour les-appareils de classe de protection 1, le conducteur de protection (mise a la terre) doit etre connecte correctement. Ne foupez jamais le conducteur de protection. Les appareils de la classe de protection 2 n'ont pas de conducteur de protection.

4. Veillez à ce que les câbles sous tension ne soient pas piés ou endommages mécaniquement.

5. Ne contourez jamais le fusible de l'appareil.

AVERTISSEMENT :

1. L'appareil ne doit pas etre utilise s'il presente des signes evidents de détérioration.
2. L'appareil doit être installé uniquement lorsqu'il est hors tension.
3. Si son cable d'alimentation ou son bloc d'alimentation secteur sont endommages, l'appareil ne doit pas etre mis en service.
4. Les cordons secteur captifs ne peuvent etre remplacés que par une personne qualifiée.

ATTENTION :

1. Ne mettez pas immédiatement l'appareil en service s'il a été exposé à d'importantes variations de température (par exemple, juste après le transport). L'humidité et la condensation internes peuvent endommager l'appareil. Ne mettez l'appareil en marche que lorsqu'il a atteint la température ambiente.
2. Vérifie que la tension et la fréquence du secteur correspondant aux valeurs spécifiées sur l'appareil. Si l'appareil est équipé d'un sélecteur de tension, ne le mettez pas en marche tant qu'il n'a pas été régle correctement. N'utilise que des cables secteur adaptés.
3. Pour déconnecter complètement l'appareil du secteur, débranchez le cable d'alimentation ou l'adaptateur d'alimentation de la prise secteur. Il ne suffit pas d'appuyer sur l'interrupteur marche/arrêt de l'appareil. Déconnectez également tout amplificateur connecté à l'appareil.
4. Assurez-vous que le fusible utilisé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont ete prises contre les surtensions (par exemple, la foudre).
6. Respectez l'intensité de sortie maximale spécifiée sur les appareils équipés d'une prise de renvoi secteur (Power Out). Vérifiez que la consommation totale de tous les appareils connectés ne dépasse pas la valeur indiquée.
7. Remplacez les cables secteur enchichables uniquement par des cables d'origine.

DANGER:

1. Danger d'asphyxie/étouffement. Les sacs en plastique et les petites pieces doivent être conservés hors de portée des personnes (y compris les enfants) aux capacités physiques, sensorielles ou intellectuelles réduites.
2. Risque de chute. Vérifiez que l'appareil est correctement installé et ne peut pas tomber. N'utilise que des supports appropriés (en particulier pour les installations fixes). Veillez à ce que les accessoires soient correctement installés et fixés. Veiller à ce que toutes les règles de sécurité applicables soient respectées.

AVERTISSEMENT :

1. Utilise l'appareil uniquement de la maniere prescrite.
2. Utilisez avec l'appareil uniquement des accessoires recommandes et prevus par le fabricant.
3. Lors de I'installation, respectez les regles de sécurité en vigueur dans votre pays.
4. Àpès avoir connecté l'appareil, assurez-vous que tous les câbles sont acheminés de manière à éviter tout dommage ou accident, par exemple un trébuchement.
5. Respectez toujours la distance minimale spécifiée par rapport aux matériaux normalement inflammables. Si rien n'est explicitement indiqué, la distance minimale est de 0,3 m.

MISE EN GARDE :

1. Les éléments mobiles, tels que les supports de montage,présentent un risque de coincement.

ATTENTION :

1. N'installez pas et n'utilise pas l'appareil à proximé de radiateurs, d'accumulateurs, de poèles ou d'autres sources de chaleur. Veillez toujours à ce que l'appareil soit installé de manière à ce qu'il soit suffisament refroidi et ne puisse pas surchauffer.
2. Ne placez pas de flammes nues, par exemple des bougies allumées, à proximé de l'appareil.
3. Les ouvertures de ventilation ne doivent pas etre couvertes et les ventilateurs ne doit pas etre bloqués
4. Pour le transport, utilisez l'emballage d'origine ou l'emballage fourni par le fabricant.
5. Evitez de faire subir des chocs et des secousses à l'appareil.
6. Respectez l'indice de protection IP ainsi que les conditions ambiantes, telles que la température et l'humidité, conformément aux caractéristiques spécifiées.
7. Les apparèils sont toujours susceptibles d'être améliorés. En cas d'informations divergentes sur les conditions de fonctionnement, les performances ou d'autres propriétés de l'appareil entre le manuel d'utilisation et l'étiquetage de l'appareil, les informations figurant sur l'appareil sont toujours prioritaires.
8. L'appareil n'est pas adapté aux climats tropicaux ni à un fonctionnement à plus de 2000 m au-dessus du niveau de la mer.
9. Sauf mention explicite, l'appareil n'est pas adapté au fonctionnement en millieu marin.

A NOTER :

Pour les kits ou accessoaires de conversion ou d'adaptation fournis par le fabricant, il est essentiel de respecter les instructions inclues.

ATTENTION AUX PRODUITS AUDIO UTILISÉS À VOLUME SONORE ÉLEVÉ :

Cet apparéil est prévu pour une utilisation professionnelle. L'exploitation commerciale de cet apparéil est soumise aux réglementations et directives nationales applicables en matière de prévention des accidents. Dommages auditifs dus à un volume élevé et à une exposition continue : l'utilisation de ce produit peut générer des niveaux de pression acoustique (SPL) élevés susceptibles de provoquer des dommages auditifs. Évitez toute exposition à des volumes sonores élevés.

ATTENTION :

La connexion de cables de signaux et l'utilisation de commutateurs (par exemple, l'activation et la désactivation de l'alimentation fantôme) peuvent provoquer d'importants bruits parasites. Assurez-vous que les canaux d'entrée (table de mixage, interface audio, dispositif d'effets et autres) sont coupés lorsque vous effectuez des connexions et actionnez les commutateurs. Sinon, les niveaux de bruit parasite sont susceptibles de causeurs des dommages.

A NOTER :

REMARQUE : les champes magnétiques intenses peuvent provoquer des bourdonnements (ronflettes). Pour cette raison, ne placez pas l'apparéil à proximité de champes magnétiques puissants (par exemple, un transformateur secteur).

REMARQUES À PROPOS DES APPAREILS PORTABLES D'INTÉRIEUR :

1. Fonctionnement temporaire! Le matériel événementiel est généralement concu pour une utilisation temporaire uniquement.
2. Une utilisation continue ou une installation permanente peut nuire au fonctionnement de l'appareil et provoquer un vieillissement prémature.

CONTENU DU CARTON

Sortez le produit du carton et retirez tous les matériaux d'emballage. Vérifie l'intégrality et l'intégrité de la livraison et informez vous partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

Le carton d'emballage du produit contient les éléments suivants :

1 contrôleur de moniteur MONICON S G2
- Informations sur la sécurité et la conformité (manuel d'utilisation à télécharger via le code QR)

CONNECTEURS ET ÉLÉMENTS DE COMMANDE

ENTREE G/D

Entrée stéreo avec deux connecteurs RCA asymétriques. Utilisez un cable stéreo de haute qualité pour connecter une interface audio, une table de mixage de studio ou autre à l'entrée stéreo. Veillez à l'affection correcte des canaux (OUTPUT L → INPUT L, OUTPUT R → INPUT R).

2 SORTIE G/D

Sortie stéreo avec deux connecteurs RCA asymétriques. Utilisez un cable stéreo de haute qualité pour connecter la sortie stéreo à des moniteurs de studio actifs ou à un amplificateur de puissance de studio. Veillez à l'affection correcte des canaux (OUTPUT L → INPUT L, OUTPUT R → INPUT R).

VOLUME

Commande pour ajuster le volume d'écoute.

MONO

Cette fonction peut notamment être utilisée pour vérifier acoustiquement la compatibilité mono d'un signal stéreo.

Le commutateur n'est pas enforcé : Le signal stéreo n'est pas.Commé.

Le commutateur est enforcé : Le signal stéreo est.Commé en mono.

ENTRETIEN, MAINTENANCE ET RÉPARATION

Afin de garantir son bon fonctionnement à long terme, l'appareil doit être régulièrement nettoyé et, si nécessaire, révisé. La fréquence de la maintenance dépend de l'intensité de l'utilisation et de l'environnement dans lequel l'appareil est utilisé.

Nos you rordans de proceder a une inspection visuelle avant cheque utilisation. en outre, nos
recommandons d'effectuer toutes les operations de maintenance applicables specifiées ci-dessous une fois toutes
les 500 heures de fonctionnement ou, en cas d'intensite d'utilisation moindre, au plus tard au bout d'un an.
Les reclamations au titre de la garantie neuent etre limitees en cas de defaults resultant d'un entretien inadequat.

AVERTISSEMENT :

Avant d'effectuer toute opération d'entretien ou de maintenance, débranche l'alimentation électrique et, si possible, toutes les connexions de l'appareil.

A NOTER :

Un entretien inadéquat peut entraîner une dégradation de l'appareil pouvant aller jusqu'à sa destruction.

1. Les surfaces du boitier doivent etre nettoyées avec un chiffon propre et humide. Veillez à éviter toute infiltration d'humidité dans l'appareil.
2. Les entrées et sorties d'air doivent être régulièrement débarrassées de la poussière et des saletés. Si vous utilisez de l'air comprime, veillez à ne pas endommager l'appareil (dans ce cas, bloquez les ventilateurs avant d'envoyer l'air comprime).
3. Les cables et les connecteurs doivent être nettoyés régulièrement et la poussière et la saleté doivent être éliminées.
4. En règle générale, n'utiliseaucun produit de nettoyage agressif ou substance abrasive, sous peine d'endommager la finition de surface de I'appareil. Les solvants en particulier, tels que I'alcool, peuvent alterer la fonction des joints d'etanchéité des boîtiers.
5. Les appareils doivent generalement etre stockes au sec et protegés de la poussiere et de la salete.

MAINTENANCE ET RÉPARATION (UNIQUEMENT PAR DU PERSONNEL QUALIFIÉ)

DANGER:

L'appareil contient des composants sous tension. Meme une fois la fiche débranchée de la prise secteur, il peut subsister une tension résiduelle dans L'appareil, par exemple en raison de condensateurs charges.

A NOTER :

L'appareil ne contient pas de sous-ensembles pouvant etre entretenus par I'utilisateur.

A NOTER :

Les travaux d'entretien et de réparation doivent uniquement être effectuels par du personnel spécialisé autorisé par le fabricant. En cas de doute, consultez le fabricant.

A NOTER :

Les travaux de maintenance effectuels de façon non conforme peuvent affecter les demandes de garantie.

CHARACTERISTIQUES TECHNIQUES

Référence produit PMONICONSG2
Type de produit	Équipement de studio
Type	Contrôleur de moniteur
Nombre de sorties 1x Stereo
Connecteurs de sortie asymétrique, RCA
Niveau maximal de sortie	14 dBu (asymétrique)
Impédance de sortie	600 Ohm
Nombre d'entrées 1x Stereo
Connecteurs d'entrée asymétrique, RCA
Niveau maximal d'entrée	+14 dBu
Impédance d'entrée	10 kOhm
Réponse en fréquence	20 Hz - 20 kHz (±0,2 dB)
Rapport signal/bruit (SNR)	112 dB (pondéré A) @ +4 dBu
Plage dynamique (DR AES17)	115 dB
Diaphonie	-89 dB (max. mesure avec le contrôle du volume)
Éléments de commande	Commutateur MONO/STÉRÉO Réglage du volume
Température ambiente (de fonctionnement)	0 - 40 °C
Humidité relative de l'air	< 80 %, sans condensation
Matériau du boîtier	Partie supérieure : plastique ; partie inférieure : métal
Couleur du boîtier	Noir
Type de boîtier	Unité de bureau
Dimensions (I x H x P)	86 x 39 x 66 mm
Poids	120 g

MISE AU REBUT

EMBALLAGE :

1. Les emballages peuvent être introduits dans le cycle des matériaux réutilisables en utilisant les méthodes d'élimination habituelles.
2. Veillez à séparer les emballages conformément aux lois sur la mise au rebut et aux réglementations sur le recyclage en vigueur dans votre pays.

APPAREIL :

1. Cet apparéil relève de la directive européenne sur les déchets d'equipements électriques et électroniques, telle que modifiée. Directive DEEE relative aux déchets d'equipements électriques et électroniques. Les apparéils en fin de vie ne font pas partie des ordures menagères. L' apparéil en fin de vie doit être éliminé par une entreprise d'élimination des déchets agrée ou un centre d'élimination dans une déchetterie municipale. Veillez à respecter les règlementations en vigueur dans votre pays.
2. Respectez toutes les lois relatives à l'élimination des déchets en vigueur dans votre pays.
3. En tant que particulier, vous pouvez obtenir des informations sur les options d'élimination respectuees de I'environnement aupres du vendeur du produit ou des autorites regionales competentes.

DECLARATIONS DU FABRICANT

GARANTIE DU FABRICANT ET LIMITATION DE RESPONSABILITÉ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Nos conditions de garantie et notre limitation de responsabilité actuelles peuvent etre consultees en ligne à l'adresse suivante :

Pour tout recours au service après-vente, veuillez contacter vous distributeur.

CONFORMITE CE

Adam Hall GmbH confirme par la presente que ce produit est conforme aux directives suivantes (le cas échéant):

Directive basse tension (2014/35/UE)
Directive CEM (2014/30/UE)
RoHS (2011/65/EU)
RED (2014/53/EU)

DECLARATION DE CONFORMITE CE

Les déclarations de conformité pour les produits soumis à la directive basse tension, à la directive CEM et à la directive RoHS peuvent être demandées à l'adresse suivante : [e-mail].

Les déclarations de conformité des produits soumis à la directive RED peuvent être téléchargees sur www.adamhall.com/compliance/.

Sous RESERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES.
