Monicon S G2 - Controllo volume audio Palmer - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Controller per monitor da studio
Marca	Palmer
Modello	Monicon S G2
Riferimento prodotto	PMONICONSG2
Categoria	Attrezzatura da studio
Numero di ingressi	1 x stereo (RCA sbilanciato)
Numero di uscite	1 x stereo (RCA sbilanciato)
Livello di ingresso massimo	+14 dBu
Impedenza di ingresso	10 kΩ
Livello di uscita massimo	+14 dBu (sbilanciato)
Impedenza di uscita	600 Ω
Risposta in frequenza	20 Hz – 20 kHz (±0,2 dB)
Rapporto segnale/rumore (SNR)	112 dB (pesatura A)
Gamma dinamica	115 dB
Diafonia	-89 dB
Funzioni di controllo	Volume, interruttore Mono/Stereo
Funzione Mono	Verifica la compatibilità mono di un segnale stereo
Materiale del telaio	Plastica (superiore) / Metallo (inferiore)
Colore	Nero
Dimensioni (L x A x P)	86 x 39 x 66 mm
Peso	120 g
Utilizzo previsto	Professionale, temporaneo (studio, eventi, TV, radio)
Temperatura di funzionamento	0 – 40 °C
Umidità relativa	< 80% senza condensa
Manutenzione	Pulizia con un panno umido; evitare l'infiltrazione di umidità
Riparabilità	Nessuna parte sostituibile dall'utente; riparazione solo da personale qualificato

Domande frequenti - Monicon S G2 Palmer

Come collegare il Monicon S G2 alla mia interfaccia audio?

Utilizzare un cavo RCA stereo di qualità. Collegare l'uscita sinistra dell'interfaccia all'ingresso L del dispositivo e l'uscita destra all'ingresso R. Assicurarsi che il volume dell'interfaccia sia impostato a un livello moderato prima di accendere.

Cosa fa l'interruttore Mono?

L'interruttore Mono permette di sommare il segnale stereo in mono. Ciò è utile per verificare la compatibilità mono di un mixaggio o per rilevare problemi di fase. Premuto, il segnale diventa mono; rilasciato, rimane stereo.

Qual è il livello di ingresso massimo supportato?

Il livello di ingresso massimo è di +14 dBu. Non superare questo valore per evitare saturazione o danni al dispositivo.

Il Monicon S G2 necessita di un'alimentazione esterna?

Sì, il dispositivo è alimentato da un alimentatore esterno (non fornito). Assicurarsi di utilizzare un adattatore adeguato con la tensione e il tipo di connettore corretti.

Come pulire il Monicon S G2?

Utilizzare un panno pulito e umido (non bagnato) per pulire il telaio. Evitare prodotti abrasivi, alcol e solventi. Assicurarsi che nessuna umidità penetri all'interno attraverso le aperture.

Il dispositivo può essere utilizzato ininterrottamente 24 ore su 24?

No, il Monicon S G2 è progettato per un uso temporaneo (eventi, studio). Un uso permanente o un'installazione fissa può causare un'usura prematura.

Quali cavi utilizzare per i collegamenti?

Utilizzare cavi RCA stereo di alta qualità, preferibilmente schermati, per ridurre le interferenze. Assicurarsi di rispettare l'assegnazione dei canali (L e R).

Posso sostituire il fusibile da solo?

No, il fusibile deve essere sostituito solo da personale qualificato. In caso di malfunzionamento, scollegare il dispositivo e contattare il servizio post-vendita autorizzato.

Qual è il significato del pittogramma 'punto esclamativo in un triangolo'?

Questo pittogramma indica zone o situazioni pericolose che richiedono particolare attenzione. Consultare il manuale per le relative istruzioni di sicurezza.

Come smaltire il Monicon S G2 a fine vita?

Non smaltire il dispositivo con i rifiuti domestici. È soggetto alla direttiva RAEE. Depositalo in un punto di raccolta autorizzato (centro di riciclaggio) o riportalo al venditore per un riciclaggio appropriato.

MANUALE UTENTE Monicon S G2 Palmer

INFORMAZIONI SU QUESTO MANUALE DI ISTRUZIONI 43

USO PREVISTO 43

SPIEGAZIONEDITERMINIESIMBOLI 43

ISTRUZIONI DI SICUREZZA 44

CONTENUTO DELL'IMBALLAGGIO 47

COLLEGAMENTI ED ELEMENTI DI COMANDO 47

CURA, MANUTENZIONE E RIPARAZIONE 48

DATI TECNICI 49

SMALTIMENTO 50

DICHIARAZIONI DEL PRODUTORE 50

ENGLISH

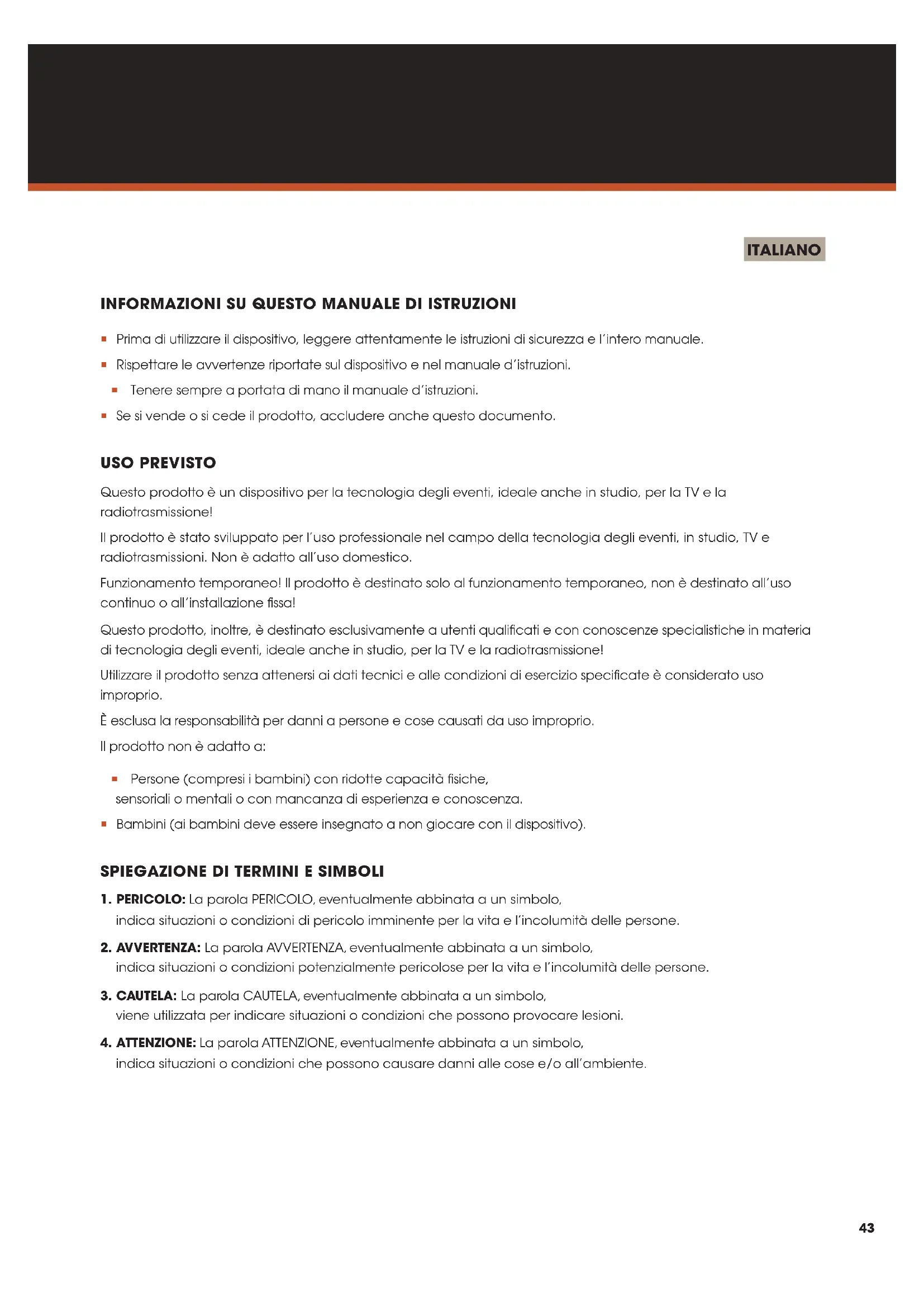

INFORMAZIONI SU QUESTO MANUALE DI ISTRUZIONI

• Prima di utilizzare il dispositivo, leggere attendamente le istruzioni di sicurezza e l'intero manuale.
  Rispettare le avertenze riportate sul dispositivo e nel manuale d'istruzioni.
• Tenere sempre a portata di mano il manuole d'istruzioni.
  Se si vende o si cede il prodotto, accludere ancche quello documento.

USO PREVISTO

Questo prodotto è un dispositivo per la technologia degli eventi, idealeanche in studio, per la TV e la radiotrasmissione!

Il prodotto è stato sviluppato per l'uso professionale nel Campo della technologia degli eventi, in studio, TV e radiotrasmissioni. Non è adatto all'uso domestico.

Funzionamento temporaneo! Il prodotto è destinato solo al funzionamento temporaneo, non è destinato all'uso continuo o all'installazione fissa!

Questo prodotto, inoltre, è destinato esclusivamente a utenti qualiificati e con conoscenze specialistiche in materia di Tecnologia degli eventi, ideale anche in studio, per la TV e la radiotrasmissione!

Utilizzare il prodottorawnza atteneri ai dati tecnici e alle condizioni di esercizio specificate è considerato uso improprio.

É esclua la responsabilità per anni a personne e cose causati da uso improprio.

Il prodotto non è adatto a:

• Persona (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
  Bambini (ai bambini delve essere insegnato a non giocare con il dispositivo).

SPIEGAZIONE DI TERMINI E SIMBOLI

1. PERICOLO: La parola PERICOLO, eventualmente abbinata a un simbolo, indica situazioni o condizioni di pericolo imminente per la vita e l'incomità delle persone.
2. AVVERTENZA: La parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per la vita e l'incomità delle persone.
3. CAUTELA: La parola CAUTELA, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono provocare lesioni.
4. ATTENZIONE: La parola ATTENZIONE, eventualmente abbinata a un simbolo, indica situazioni o condizioni che possono causare danni alle cose e/o all'ambiente.

Questo symbolo identifica pericoli che possono causare scosse elettriche.

Questo simbolo indica aree o situazioni pericolose.

Questo symbolo indica pericoli causati da superfici calde.

Questo symbolo indica i pericoli dovuti a livelli di volume elevati.

Questo significato denota un dispositivo che non contiene parti soggette a manutenzione da parte dell'utente.

Questo symbolo indica informazioni aggiuntive sul funzionamento del prodotto.

Questo symbolo indica un dispositivo che può essere utilizzato solo in ambienti asciutti.

ISTRUZIONI DI SICUREZZA

PERICOLO:

1. Non aprire il dispositivo né apportare modifiche.
2. Se il dispositivo smette di funzionare correttamente, se liquidi o oggetti sono penetrati al suo interno o se è stato danneggiato in qualsiasi altri modo, spegnerlo immediatamente e staccarlo dall'alimentazione di rete. Questo dispositivo può riparato unicamente da tecnici autorizzati alla riparazione.
3. Per i dispositivi di classe di protezione 1, il conduttore di protezione deve essere collegato correttamente. Non scollegare mai il conduttore di protezione. I dispositivi della classe di protezione 2 non hanno il conduttore di protezione.
4. Verificare che i cavi sotto tensione non siano piegati o riportino altri danni meccanici.
5. Non bypassare mai il fusibile del dispositivo.

AVVERTENZA:

1. Il dispositorio non deve essere utilizzato se presenta evidenti segni di danneggiamento.
2. Il disposicao pouo essere installato solo se a tensione zero.
3. Non mettere in funzione il dispositivo se il cavo di alimentazione è danneggiato.
4. I cavi di alimentazione fissi possono essere sostituiti solo da una persona qualificata.

ATTENZIONE:

1. Non utilizzato il disposativo se è stato esesto a forti oscillazioni di temperatura (per esempio, dopo il trasporto). L'umidità e la condensa sono danneggiare il disposativo. Accendere il disposativo solo quando ha raggiunto la temperatura ambiente.
2. Verificare che la tensione e la frequenza dell'alimentazione di rete corrispondano ai valori indicati sul dispositivo. Se il dispositivo è dotato di un selettore di tensione, non collegare il dispositivo finché non è impostato correttamente. Usare solo cavi di alimentazione adatti.
3. Per scollegare completeness il dispositivo dall'alimentazione, staccare alla presa il cavo di rete o l'adattatore di rete. Non basta premere il relative interrottore di accensione/spegnimento. Scollegare dal dispositivoanche un eventuale finale di potenza connesso.
4. Verificare che il fusibile utilizzato corrisponda al tipoindicato sul disposativo.
5. Accertarsi che siano state adottate misure adequate contro la sovratensione (per es. fulmini).
6. Attenersi alla corrente di uscita massima specificata sui dispositivi con connessione Power Out (potenza in uscita). Assicurarsi che il consumo totale di corrente di tutti i dispositivi collegati non superi il valore specificato.
7. Sostituire i cavi di rete plug-in solo con cavi originali.

PERICOLO:

1. Pericolo di soffocamento! I sacchetti di plastica e le parti minute devono essere tenuti fuori da la portata di persona (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali.
   2 Pericolo di caduta! Assicurarsi che il dispositivo sia installato in modo sicuro e non possa cadere. Utilizzato solo stativi o supporti adatti (in particolare per le installazioni fisse). Assicurarsi che gli accessori siano installati e fissati correttamente. Verificare che siano rispetto delle le norme di sicurezza applicabili.

AVVERTENZA:

1. Utilizzare il dispossessiono solo secondo il modo previsto.
2. Utilizzare il dispositivo solo con gli accessori raccomandati e previsti dal produttore.
3. Durante l'installation, osservare le nome di sicurezza vigenti nel proprio Paese.
4. Dopo aver collegato il dispositivo, verificare che tutti i cavi siano posati in modo da evitare danni o incidenti, per esempio per inciampo.
5. Rispettare sempre la distance minima dai materiali normalmente inflammabili specificata! Se non escritamente indicate, la distance minima è di 0,3 metri.

CAUTELA:

1. I componenti amovibili, come le staffe di montaggio, presentano un rischio di inceppamento.

ATTENZIONE:

1. Non installare outilizzare I'apparecchio vicino a radiatori, accumulatori, stufe o altre fonti di calorie. Assicurarsi sempre che il dispositivo sia installato in modo che possa raffreddarsi a sufficientia e non si surriscaldi.
2. Non collocare vicino al dispositivo fonti di accensione come candelie accese.
3. Le aperture di ventilazione non devono essere coperte e le ventole non devono essere bloccate.
4. Utilizzare l'imballaggio originale o l'imballaggio fornito dal produtto per il trasporto.
5. Non urtare o scuotere il dispositorio.
6. Rispettare la classificazione IP e le condizioni ambientali, come temperatura e umidità, indicate nelle specifiche.
7. I dispositivi possono essere ulteriormente perfezionati. In caso di discrepanza delle informazioni inerenti alle condizioni di esercizio, alle prestazioni o ad altre caratteristiche del disposito, tra il manuale d'istruzioni e l'etichettatura sul disposito, hanno sempre la priorità le informazioni sul disposito.
8. Il disposativo non è adatto all'utilizzo in zone di clima tropicale o ad altitudini superiori a 2000 metri sul livello del mare.
9. Se non esclitamente indicato, il dispositivo non è adatto al funzionamento in ambiente marino.

NOTA BENE:

Per i set di conversione o retrofit, o per gli accessori forniti dal produttore, è indispensableabile osservare le istruzioni accluse.

CAUTELA: PRODOTTI AUDIO AD ALTO VOLUME!

Questo dispositivo è progettato per l'uso professionale. L'utilizzo commerciale di questo dispositivo è soggetto alle normative e alle linee guida nazionali applicabili per la prevenzione degli incidenti.

Danni all'udito dovuti al volume elevato e all'esposizione continua: l'uso di questo prodotto cui generare livelli di pressione sonora (SPL) elevati che sono causare danni all'udito. Evitare l'esposizione a livelli di volume elevati.

ATTENZIONE:

Collegare cavi di segnale e azionare interrupturi (come attivare e disattivare l'alimentazione phantom) cui canali d'ingresso (mixer, interfaccia audio, dispositivo effetti e simili) devono essere silanziati.

In caso contrario, i livelli di rumore potrebbero causare danni.

NOTA BENE:

NOTA: campi magneti ci forti possono causare ronzii. Non collocare quindi il dispositivo in prossimità di forti campi magneti ci (come un trasformatore di rete).

NOTE SUI DISPOSITIVI MOBILI PER INTERNI:

1. Funzionamento temporaneo! Le attrezzature per eventi sono generalmente progettate solo per un uso temporaneo.
2. L'uso continuo o l'installazione fissa possono compensettere il funzionamento del dispositivo e causare invecciamento precoce.

CONTENUTO DELL'IMBALLAGGIO

Estrarre il prodotto alla confazione ed eliminare tutto il materiale di imballaggio. Controllare che la consegna si è completa e intatta, e informare il partner di distribuzione immediatamente dopo l'acquisto se non è completinga o è danneggiata.

Il contento della confezione del prodotto comprende:

1 controller per monitor MONICON S G2
- Informazioni su conformità e sicurezza (manuale di istruzioni scaricabile con codice QR)

COLLEGAMENTI ED ELEMENTI DI COMANDO

INPUT L/R

Ingresso stereo con due prese RCA non bilanciate. Utilizzare un cavo stereo di alta qualità per collegare all'ingresso stereo un'interfaccia audio, un mixer da studio o simili. Verificare che l'assegnazione dei canali sa corretta (OUTPUT L INPUT L, OUTPUT R INPUT R).

2 OUTPUT L/R

Uscita stereo con due prese RCA non bilanciate. Utilizzato un cavo stereo di alla qualità per collegare l'uscita stereo a monitor da studio attivi o a un finale di potenza da studio. Verificare che I'assegnazione dei canali sia corretta (OUTPUT L INPUT L, OUTPUT R INPUT R).

3 VOLUME

Comando per regolare il volume d'ascolto.

4 MONO

Questa funzione cui essoe utilizzata per verificare acusticamente, per esempio, la compatibilità mono di un segnale stereo.

Interruttore non premuto: segnale stereo non sommato.

Interruttore premuto: segnale stereo sommato a mono.

CURA, MANUTENZIONE E RIPARAZIONE

Per garantire il funzionamento corretto nel lungo termine del disposativo, è necessario effettuarne la pulizia e, se necessario, la manutenzione regolarmente. I requisiti di cura e manutenzione richiesti dipendono dall'intensità e dall'ambiente di utilizzo.

Raccomandiamo un'ispezione visiva prima di anni utilizzato. Consigliamo inoltre di eseguire tutti i pertinenti interventi di manutenzione indicati di seguito agli 500 ore di esercizio o, in caso di uso meno intensivo, al massimo dopo un anno. I diritti di garanzia possono essere limitati in caso di difetti derivanti da manutenzione inadequata.

AVVERTENZA:

Prima di effettuare qualsiasi intervento di cura o manutenzione, è necessario scollegare l'alimentatore e, se possibile, staccare tutti i collegamenti del dispositivo.

NOTA BENE:

Una cura inadequatacouldcausere idanneggiamento oaddirittura la distruzione del dispositivo.

1. Le superfici dell'alloggiamento devono essere deterse con un panno umido pulito.Assicurarsi che l'umidità non possa penetrare nel dispositorio.
2. Gli ingressi e le uscite dell'aria devono essere puliti regolarmente da polvere e sporcizia. Se si utilizes l'aria compressa, aver cura di non danneggiare il dispositivo (in questo caso, per esempio, le ventole devono essere bloccate).
3. I cavi e i connettori devono essere puliti regolarmente, e polvere e sporcia devono essere essere rimossi.
4. In generale non si devono utilizzato detergenti o agenti abrasivi per non danneggiare la finitura della superficie. Soprattutto i solventi, come l'alcol, sono pregiudicare il funzionamento delle guarnizioni dell'alloggiamento.
5. In generale, i dispositivi devono essere conservati in un luogo asciutto e protetto da polvere e sporcizia.

MANUTENZIONE E RIPARAZIONE (SOLO DA PARTE DI PERSONALE QUALIFICATO)

PERICOLO:

Nel disposito sono presenti componenti molto tensione. Anche dopo la disconnessione alla rete elettrica, nel disposito potrebbe permanere della tensione residua, per esempio a causa di condensatori carichi.

NOTABENE:

Il dispositivo non contiene parti assemblate che richiedono manutenzione da parte dell'utente.

NOTABENE:

Gli interventi di manutenzione e riparazione devono essere eseguito solo da personale specializzato autorizzato dal produttore. In caso di dubbio, consultare il produttore.

NOTABENE:

Gli interventi di manutenzione eseguiti in modo improprio possono inficiare il diritto di garanzia.

DATI TECNICI

Codice prodotto PMONICONSG2
Tipologia di prodotto	Attrezzatura da studio
Tipo	Controller per monitor
Numero di uscite 1x Stereo
Connessioni di uscita non bilanziato, RCA
Livello di uscita massimo	14 dBu (non bilanziato)
Impedenza di uscita	600 Ω
Numero di ingressesi 1x Stereo
Connessioni di ingresso non bilanziato, RCA
Livello di ingresso massimo	+14 dBu
Impedenza d'ingresso	10 kΩ
Risposta in frequenza	20 Hz - 20 kHz (±0,2 dB)
Rapporto segnale/rumore (SNR)	112 dB (ponderato A) a +4 dBu
Intervallo dinamico (DR AES17)	115 dB
Diafonia	-89 dB (massimo misurato con regolazione del volume)
Controlli	Interruttore MONO/STEREO Regolazione del volume
Temperatura ambiente (in esercizio)	0 - 40 °C
Umidità relativa dell'aria	< 80% (senza formazione di condensa)
Materialie alloggamenti	Parte superiore: plastica; parte inferiore: metallo
Colore cassa	Nero
Tipo di alloggamenti	Dispositivo da ravolo
Dimensioni (L × H × P)	86 × 39 × 66 mm
Peso	120 g

SMALTIMENTO

IMBALLAGGIO

1. Gli imballaggi sono essere immessi nel ciclo dei materiali riutilizzabiliattraverso i consueti metodi di smaltimento.
2. Separare l'imballaggio in conformità alle norme sullo smaltimento e alle disposizioni sul ricericlaggio vigenti nel proprio Paese.

DISPOSITIVO

1. Questo dispossessione è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche nella versione in vigore. (Direttiva RAEE: Rifiuti di Apparecchiature Elettriche ed Elettroniche). Le apparecchiature a vita non devono essere gettate nei rifiuti domestici. A fine vita, l'apparecchiatura deve essere smalita tramite un'azienda autorizzata allo smaltimento dei rifiuti o un impianto di smaltimento dei rifiuti urbani. Rispettare le normative in vigore nel proprio Paese!
2. Rispettare tutte le leggi sullo smaltimento vigenti nel proprio Paese.
3. Come cliente privato, è possible ottener informazioni sulle opzioni di smaltimento ecologico dal venditore del prodotto o delle autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITA

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

Le nods attuali condizioni di garanzia e la limitazione di responsabilità sono reperibili all'indirizzo: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER DE EN ES FR.pdf

Per l'assistenza, contattare il proprio partner di distribuzione.

CONFORMITA CE

Adam Hall GmbH confirma che quello prodotto soddisfa le seguenti linee guida (ove applicabili):

Direffiva LVD (bassa tensione, 2014/35/UE)
Direffiva EMC (2014/30/UE)
RoHS (2011/65/UE)
RED (2014/53/UE)

DICHIARAZIONE DI CONFORMITA EC

Le dichiarazioni di conformità per i prodotti soggetti alle direttive LVD, CEE e RoHS sono essere richieste a [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate alla pagina www.adamhall.com/compliance/.

SOGGETTO A REFUSI ED ERRORI, NONCHÉ A MODIFICHE TECNICHE O DI ALTRO TIPO.
