THINPAR36X1WRGB - Éclairage IBIZA SOUND - Notice d'utilisation et mode d'emploi gratuit

Marque	Ibiza Sound
Modèle	THINPAR36X1WRGB
Type de produit	Projecteur LED RGB extra plat
Source lumineuse	36 LEDs de 1W (3-en-1 RGB)
Angle d'ouverture	45°
Alimentation	110-240 V~, 50/60 Hz
Consommation	40 W
Dimensions (L x l x h)	185 x 185 x 80 mm
Poids	0,95 kg
Classe électrique	Classe I (raccordement à la terre obligatoire)
Indice de protection	IP20 (usage intérieur uniquement)
Distance minimale d'éclairage	0,5 m
Distance minimale de ventilation	50 cm des surfaces
Température ambiante max.	40°C
Contrôle	DMX512 (3 ou 7 canaux), télécommande IR, menu intégré
Modes de fonctionnement	Couleur fixe, saut, fondu, commande musicale, strobe, vitesse auto
Adressage DMX	001 à 512
Pile de la télécommande	CR2025, 3 V
Contenu de l'emballage	1 projecteur, 1 télécommande, 1 cordon secteur, 1 étrier, 1 manuel
Réparabilité / Remplacement des LEDs	Les LEDs ne sont pas remplaçables ; l'appareil doit être mis au rebut si endommagé
Entretien	Débrancher avant nettoyage ; utiliser un chiffon sec
Fusible	Remplacement par un modèle identique (consulter un professionnel si défaut persiste)

FOIRE AUX QUESTIONS - THINPAR36X1WRGB IBIZA SOUND

Comment brancher l'appareil en toute sécurité ?

Assurez-vous que la tension secteur correspond à 110-240 V~ et que la prise est reliée à la terre. L'appareil est de classe I, une mise à la terre est obligatoire. Utilisez uniquement à l'intérieur.

Comment contrôler le projecteur sans télécommande ni DMX ?

Utilisez le menu intégré avec les boutons MENU, UP, DOWN et ENTER. Vous pouvez sélectionner des couleurs fixes (Au01-Au08), des modes automatiques (saut, fondu) ou la commande musicale (So01, So02).

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la pile (CR2025) est correctement insérée et que le projecteur est allumé. Assurez-vous que l'option Iron/Irof dans le menu est réglée sur ON. Notez qu'un contrôleur DMX branché a priorité sur la télécommande.

Comment configurer l'adresse DMX ?

Dans le menu, sélectionnez l'option d001 et utilisez les touches UP/DOWN pour choisir une adresse entre 001 et 512. Le nombre de canaux (3 ou 7) se règle via l'option 7Ch/3Ch.

La LED ne s'allume pas, que dois-je vérifier ?

Vérifiez l'alimentation secteur et le fusible. Pour changer le fusible, débranchez l'appareil, retirez le porte-fusible avec un tournevis et remplacez-le par un fusible identique. Si le problème persiste, contactez un service agréé.

Comment nettoyer le projecteur ?

Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de détergents agressifs ou de liquides.

Puis-je remplacer une LED défectueuse ?

Non, les LEDs ne sont pas remplaçables. Si elles sont endommagées, l'ensemble du projecteur doit être mis au rebut conformément à la réglementation sur les déchets électroniques.

Quels modes de fonctionnement sont disponibles ?

Vous pouvez utiliser le mode couleur fixe (Au01-Au08), saut (Au09), fondu (Au10), commande musicale (So01/So02), strobe (St01-St16) et vitesse automatique (SP01-SP16).

Comment installer le projecteur en toute sécurité ?

Fixez l'étrier de montage à une structure solide capable de supporter au moins 10 fois le poids de l'appareil (soit environ 9,5 kg). Installez-le hors de portée des personnes et à plus de 0,5 m des objets éclairés. Veillez à une bonne ventilation (50 cm de distance).

Que faire si la télécommande est avalée ?

La télécommande contient une pile bouton. En cas d'ingestion, consultez immédiatement un médecin car elle peut provoquer des brûlures internes graves en 2 heures. Gardez les piles hors de portée des enfants.

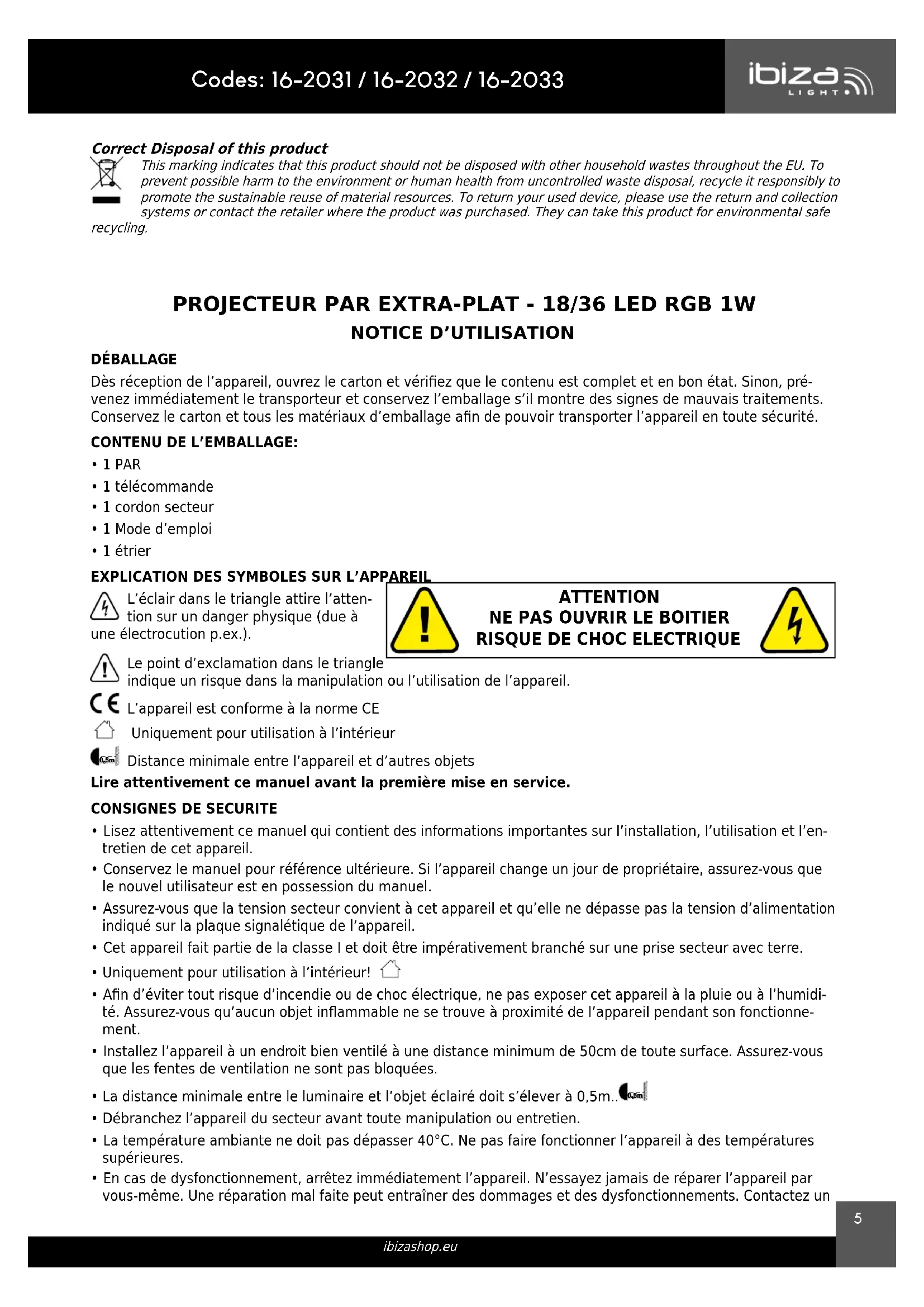

MODE D'EMPLOI THINPAR36X1WRGB IBIZA SOUND

FR - Manuel d'Utilisation - p. 5

NL-Handleiding-p.9

Des réception de l'appareil, ouvre le carton et vérifie que le contenu est complet et en bon état. Sinon, prévenez immédiatement le transporter et conservez l'emballage s'il montre des signes de mauvaistraitements. Conserve le carton et tous les matériaux d'emballage afin de pouvoir transporter l'appareil en toute sécurité.

CONTENU DE L'EMBALLAGE:

1 PAR
- 1 télécommande
1 cordon secteur
1 Mode d'emploi
1étrier

EXPLICATION DES SYMBOLES SUR L'APPAREIL

L'éclair dans le triangle attire l'attention sur un danger physique (due à l'électrocution p.ex.).

ATTENTION NE PAS OUVRIR LE BOITIER RISQUE DE CHOC ELECTRIQUE

Le point d'exclamation dans le triangle indique un risque dans la manipulation

L'appareil est conforme à la norme CE

Uniquement pour utilisation à l'intérieur

Distance minimale entre l'appareil et d'autres objets

Lire attentivement ce manuel avant la première mise en service.

CONSIGNES DE SECURITE

• Lisez attentivement ce manuel qui contient des informations importantes sur l'installation, l'utilisation et l'entretien de cet appeareil.
• Conservez le manuel pour reference ultérieure. Si l'appareil change un jour de propriété, assurez-vous que le nouvel utilisateur est en possession du manuel.
  Assurez-vous que la tension sector conver nait a cet apparil et qu'elle ne depasse pas la tension d'alimentation indique sur la plaque signaletique de I'appareil.
• Cet apparéil fait partie de la classe I et doit être imperativement branché sur une prise secteur avec terre.
• Uniquement pour utilisation à l'intérieur!
• Afin d'éviter tout risque d'incendie ou de chic electrique, ne pas exposer cet apparéil à la pluie ou à l'humidié. Assurez-vous qu'aucun object inflammable ne se trouve à proximité de l' apparéil pendant son fonctionnement.
• Installez l'appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.
  La distance minimale entre le luminaire et I'objet eclairé doit s'élever à 0,5m...
• Débranche l'appareil du secteur avant toute manipulation ou entretien.
• La température ambiente ne doit pas dépasser 40^ . Ne pas faire fonctionner l'appareil à des températures supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un

service technique agréé. Utilisez uniquement des pieces détachées identiques aux pieces d'origine.

Assurez-vous que le cordon d'alimentation n'est jamais écrasé ni endommagé.
- Ne jamais débrancher l'appareil en tirant sur le cordon.
- Ne pas exposer vos yeux à la source lumineuse. Chez des personnes sensibles, la force lumière peut provoquer une crise d'épilepsie.
- Le luminaire ne doit servir qu'a des fins décoratives et ne convient pas comme éclairage domestique normal.
- Si le cordon secteur de l'appareil est endommagé, il ne doit être remplace que par le fabricant ou son agent ou bien un technicien qualifié afin d'éviter tout risque d'électrocution..
- Les sources lumineuses de cet apparéil ne sont pas rempaçables. Si elles sont endommagés, tout l' apparéil doit être mis au rebut.

Lorsqu'une fiche SECTEUR ou un coupleur sont utilisés pour déconnecter l'appareil du secteur, ce dispositif doit rester facilement accessible à tout moment.

• Sortez le porte-fusible de son logement à l'aide d'un tournevis.
• Sortez le fusible grillé et remplacez-le par un autre en tous points identiques.
• Remettez le porte-fusible dans son logement et rebranchez l'appareil sur le secteur.

Attention: Si le fusible continue à sauter, arrêtez immédiatement d'utiliser l'appareil. Contactez votre reven-deur et demandez conseil. Si vous continuez à utiliser l'appareil, vous risquez de causeur de graves dégats.

INSTALLATION

Fixez l'appareil au moyen des trous de vis sur l'étrier. Assurez-vous que l'appareil est solidement fixé pour éviter des vibrations et des mouvements pendant le fonctionnement. Veillez toujours à ce que la structure qui accueille l'appareil, est suffisamment solide et capable de porter au moins 10 fois le poids propre de l'appareil.

L'appareil doit être fixé par des professionnelles à en endroit où il est hors de portée des personnes et en dehors d'un chemin de passage.

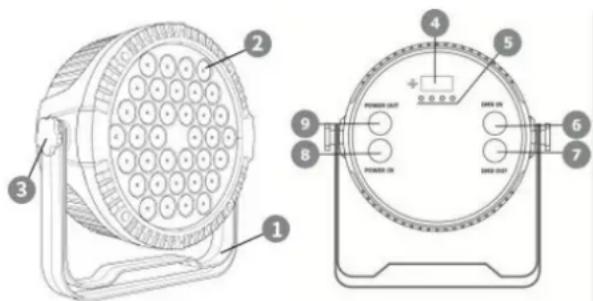

BOUTONS & CONNECTEURS

AFFICHEUR A LED

No. Description No. Description

1 Etrier de montage 6 Entrée DMX (3-pole)

2 LEDs 7 Sortie DMX (3-pole)

3 Molette de réglage 8 Entrée d'alimentation

4 Afficheur 9 Sortie d'alimentation

5 Touches de fonction-mentation

MENUE

HR D

L'afficheur dispose de 4 boutons: MENU / UP / DOWN / ENTER

MENU

No. Display
1	d001	Adresse DMX (001-512)
2	7Ch3Ch	Sélection du nombre de canaux: 7 / 3
3	Au01 ---- Au08	Au01-Au08: Sélection de la couleur fixe
	Au09 Au09 Saut
	Au10 Au10 Fondu
	So01 So01 Commande musicale 1
	So02 So02 Commande musicale 2
4	St00 St01 ----- St16	St00 Pas de strobo St01-St16 strobo de lent à rapide
5	SP00 SP00 pas	de fonction
	SP01 ---- SP16	SP01-SP16 Vitesse auto de lent à rapide
6 R255 Rouge (000-255)
7 G255 Vert (000-255)
8 B255 Bleu (000-255)
9 Iron/Irof Télécommande M/A

TABLEAU DES CANAUX DMX: VOIR A LA FIN DE CE MANUEL

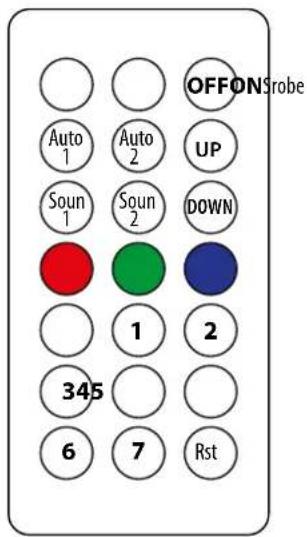

TELECOMMANDE

ON: télécommande activée Srobe: Strobe. Haut / Bas: changer la vitesse
Off: télécommande désactivée Auto1: Auto 1
Auto2: Auto 2	UP: Augmenter la vitesse automatique
DOWN: Diminuer la vitesse auto Soun1: Contrôle sonore 1
Soun2: Contrôle sonore 2	R: rouge
G: vert	B: bleu
W: RGB activé	1: Mélange de couleurs 1
2: Mélange de couleurs 2	3: Mélange de couleurs 3
4: Mélange de couleurs 4	5: Mélange de couleurs 5
6: Mélange de couleurs 6	7: Mélange de couleurs 7
RST: réinitialiser

Note: Un contrôleur DMX a priorité sur la télécommande et le menu. Débranchez le cable DMX et reglez la télécommande sur ON si vous souhaitez contrôleI'appareil via la telecommande. Désactivez la télécommande si vous souhaitez contrôle I'appareil via le menu.

AVERTISSEMENT CONCERNANT LA PILE DANS LA TÉLECOMMANDE

Ce pictogramme indique que les piles et batteries usages ne doivent pas etre jetees avec les ordures menagere, mais deposes dans des points de collecte séparés pour etre recyclées

ATTENTION

Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent. Conserver les piles neuves et usées hors de portée des enfants. Si le compartment pile ne se ferme pas correctement, cesser d'utiliser le produit et tener hors de portée des enfants.

AVERTISSEMENT

La télécommande fournie contient une pile bouton. Si la pile bouton est avalée, elle peut provoquer de graves brûlures internes en 2 heures seulement et peut entraîner la mort.

En cas de doute concernant le fait que les piles pourraient avoir ete avalees ou introduites dans une partie qualconque du corps, consulter immediatement un medecin.

ENTRETIEN

Avant de nettoyer l'appareil, débranchez-le du secteur. Ne pas utiliser de détergents agressifs. Utilisez un chiffon propre et essuyez la poussière et les saletés. Nous déclinons toute responsabilité pour des dommages dues à une mauvaise utilisation, manipulation et usure. Sous reserve de modifications techniques.

CHARACTERISTIQUES TECHNIQUES

Modell 18X1W 18X1RGB 36x1W-RGB
Alimentation 110-240V~50/60Hz
Consommation 15W 28W	40W
Angle d'ouverture 45°
Source lumineuse 6xR; 6xG, 6xB 1W 18x 1W 3-in-1 RGB 36x 1W 3-in-1 RGB
Pile télécommande CR20	25 - 3V
Dimensions 185 x 185 x	80 mm
Poids	0.95kg

Mise au rebut du produit

Ce symbole indique que ce produit ne doit pas etre jeted aux ordures menagere au sein des pays de la Communaute europenne. Afin de proteger I'environnement et/ou la sante humaine contre une mise aux rebuts incontrolée, il convient de le recycler d'une maniere responsable afin de soutenir une reutilisation durable des ressources. Pour le recyclage d'appareils usages, rapportez-le a un centre de collecte d'appareils electriques ou contactez le revendeur ou vez acheté le produit. Il s'sassureront du recyclage ecologique du produit.
