MANUAL DE USUARIO THINPAR36X1WRGB IBIZA SOUND

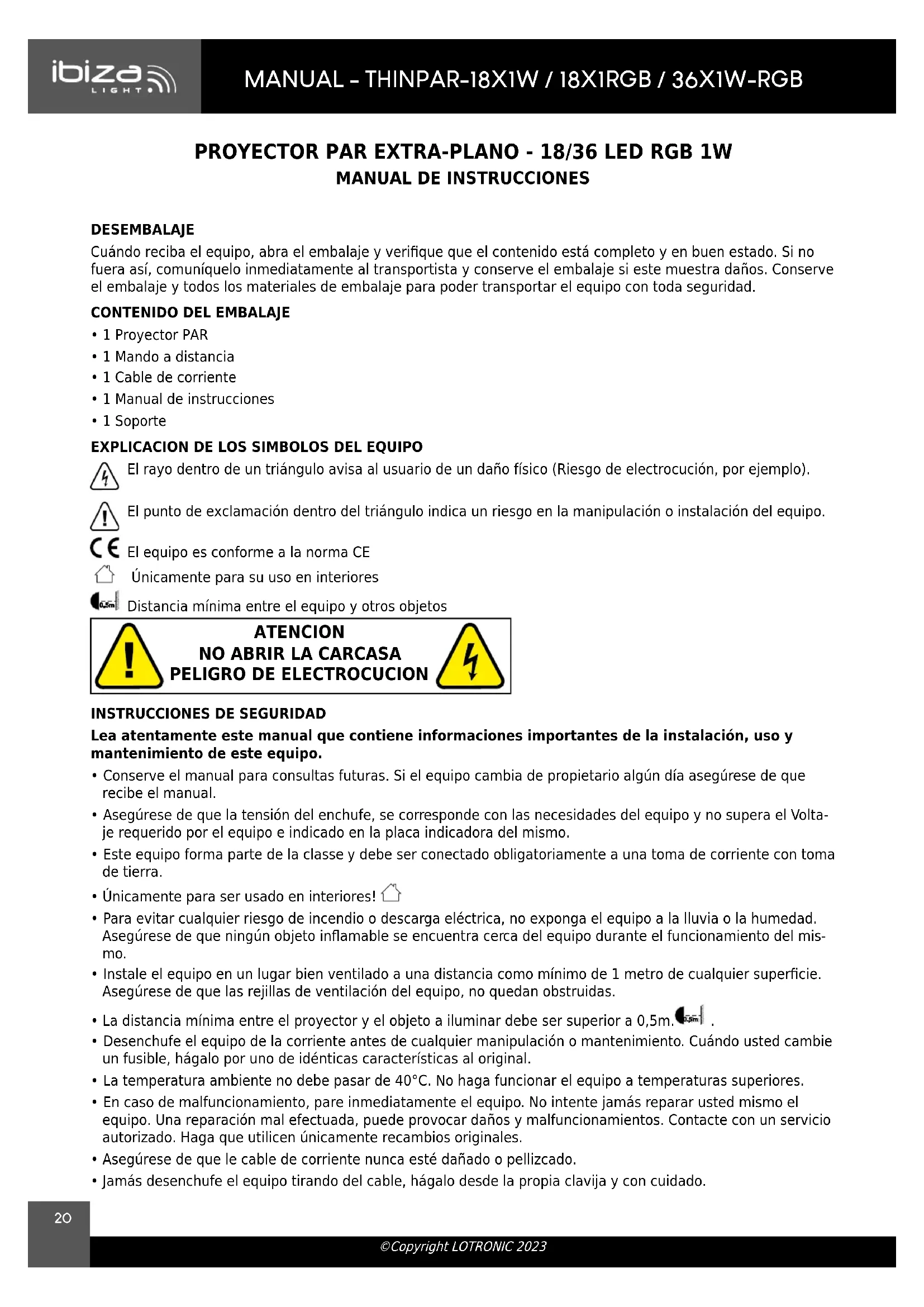

DESEMBALAJE Cuándo reciba el equipo, abra el embalaje y veri󰊟que que el contenido está completo y en buen estado. Si no fuera así, comuníquelo inmediatamente al transportista y conserve el embalaje si este muestra daños. Conserve el embalaje y todos los materiales de embalaje para poder transportar el equipo con toda seguridad.

• 1 Manual de instrucciones

EXPLICACION DE LOS SIMBOLOS DEL EQUIPO

El rayo dentro de un triángulo avisa al usuario de un daño físico (Riesgo de electrocución, por ejemplo). El punto de exclamación dentro del triángulo indica un riesgo en la manipulación o instalación del equipo. El equipo es conforme a la norma CE Únicamente para su uso en interiores 0.5m Distancia mínima entre el equipo y otros objetos ATENCION

INSTRUCCIONES DE SEGURIDAD

Lea atentamente este manual que contiene informaciones importantes de la instalación, uso y mantenimiento de este equipo.

• Conserve el manual para consultas futuras. Si el equipo cambia de propietario algún día asegúrese de que recibe el manual.

• Asegúrese de que la tensión del enchufe, se corresponde con las necesidades del equipo y no supera el Volta- je requerido por el equipo e indicado en la placa indicadora del mismo.

• Este equipo forma parte de la classe y debe ser conectado obligatoriamente a una toma de corriente con toma de tierra.

• Únicamente para ser usado en interiores!

• Para evitar cualquier riesgo de incendio o descarga eléctrica, no exponga el equipo a la lluvia o la humedad. Asegúrese de que ningún objeto in󰊠amable se encuentra cerca del equipo durante el funcionamiento del mis- mo.

• Instale el equipo en un lugar bien ventilado a una distancia como mínimo de 1 metro de cualquier super󰊟cie. Asegúrese de que las rejillas de ventilación del equipo, no quedan obstruidas.

• La distancia mínima entre el proyector y el objeto a iluminar debe ser superior a 0,5m. 0.5m

• Desenchufe el equipo de la corriente antes de cualquier manipulación o mantenimiento. Cuándo usted cambie un fusible, hágalo por uno de idénticas características al original.

• La temperatura ambiente no debe pasar de 40°C. No haga funcionar el equipo a temperaturas superiores.

• En caso de malfuncionamiento, pare inmediatamente el equipo. No intente jamás reparar usted mismo el equipo. Una reparación mal efectuada, puede provocar daños y malfuncionamientos. Contacte con un servicio autorizado. Haga que utilicen únicamente recambios originales.

• Asegúrese de que le cable de corriente nunca esté dañado o pellizcado.

• Jamás desenchufe el equipo tirando del cable, hágalo desde la propia clavija y con cuidado.Codes: 16-2031 / 16-2032 / 16-2033

• No exponga los ojos a la fuente luminosa. En ciertas personas sensibles, la fuerte luminosidad puede provo- car una crisis de epilepsia

• La luminaria no se ha de usar con 󰊟nes decorativos y no es adecuada como iluminación domestica normal.

• Si el cable de corriente del equipo está dañado, este debe ser reemplazado por el fabricante o por un técnico cuali󰊟cado, para evitar cualquier riesgo de electrocución.

• La fuente luminosa de este equipo, no es reemplazable. Si estas se dañan, todo el equipo ha de ser tirado a la basura.

Cuándo el cable de corriente o el interruptor del equipo, sean utilizados como método de desconexión, este dispositivo debe permanecer fácilmente accesible;

Desenchufe el equipo de la corriente. Saque el porta fusible de su ubicación, con la ayuda de un destornillador. Saque el fusible quemado y reemplácelo por uno de idénticas características. Vuelva a colocar el porta fusiles y conecte el equipo a la corriente. Atención: Si el fusible vuelve a saltar, deje de usar el equipo inmediatamente. Contacte con su vendedor y pídale consejo. Si sigue usando el equipo corre el riesgo de causar graves daños al equipo. INSTALACION Fije el equipo por medio de los agujeros de tornillo en el soporte. Asegúrese de que su equipo está sólidamente 󰊟jado para evitar vibraciones y movimientos durante el funcionamiento. Compruebe siempre que la estructura que soporta el equipo sea su󰊟cientemente sólida y capaz de soportar al menos 10 veces el peso del equipo. El equipo debe ser 󰊟jado por profesionales en un lugar dónde no está al alcance de las personas y no pase nadie por debajo de el o encima de un camino de personas.

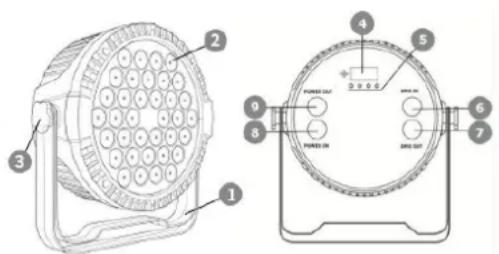

BOTONES Y CONECTORES

No. Designacion No. Designacion 1 Soporte de montaje 6 Entrada DMX (3 polos) 2 LED 7 Salida DMX (3 polos) 3 Tornillo de ajuste 8 Entrada de alimentación 4 Monitor 9 Salida de potencia 5 Botones de funcionamiento

El display cuenta con 4 botones: MENU / UP / DOWN / ENTER

7Ch 3Ch Selección de 7/3 canales

SP00 SP00 sin función SP01

SP16 SP01-SP16 Velocidad automática de lenta a rápida 6 R255 Selección de color rojo (000-255) 7 G255 Selección de color verde (000-255) 8 B255 Selección de color azul (000-255) 9 Iron/Irof Encendido / apagado del mando a distancia ENCONTRARÁ LOS DETALLES DE LOS CANALES DMX AL FINAL DEL MANUAL Nota: Un controlador DMX tiene prioridad sobre el control remoto y el menú. Desenchufe el cable DMX y coloque el control remoto en ON si desea controlar la unidad a través del control remoto. Desactive el control remoto si desea controlar la unidad a través del menú.

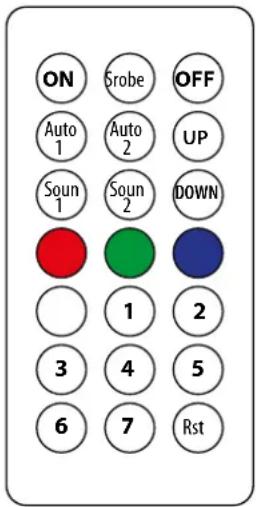

ON: Remoto encendido Srobe: estroboscópica. Arriba / Abajo: cambio de velocidad OFF: Remoto apagado Auto1: Auto 1 Auto2: Auto 2 UP: Aumentar la velocidad automática DOWN: Disminuir la velocidad automática Soun1: control de sonido 1 Soun2: control de sonido 2 R: rojo G: verde B: azul W: RGB encendido 1: Mezcla de colores 1 2: Mezcla de colores 2 3: Mezcla de colores 3 4: Mezcla de colores 4 5: Mezcla de colores 5 6: Mezcla de colores 6 7: Mezcla de colores 7 RST: Restablecer ADVERTENCIAS CONCERNIENTE A LA PILA DEL MANDO A DISTANCIA Este pictograma indica que las pilas y baterias usadas no deben ser tiradas a la basura doméstica si no que las debe llevar a un punto de recogida para que puedan ser recicladas ATENCION: Peligro de explosión si la pila no se cambia correctamente. Reemplazar únicamente por una pila de idénticas características. Conservar las pilas nuevas y usar las pilas fuera del alcance de los niños. Si el compartimento de la pila no se cierra correctamente, deje de usar el equipo y mantener fuera del alcance de los niños. ADVERTENCIA: El mando a distancia incluido contiene una pila de botón. Si la pila de botón es tragada, esta puede pro- vocar graves quemaduras internas y provocar la muerte en menos de 2 horas. En caso de duda de si las baterías pueden haber sido ingeridas o introducidas en cualquier parte del cuerpo, consulte a un médico de inmediato. MANTENIMIENTO Antes de limpiar el equipo, desenchúfelo de la corriente, no utilice detergentes agresivos. Utilice un paño seco para quitar el polvo. Declinamos cualquier responsabilidad por daños causados por un uso indebido, manipula- ción o modi󰊟cación. Bajo reserva de modi󰊟caciones técnicas.

Model 18X1W 18X1RGB 36x1W-RGB Alimentación 110-240V~50/60Hz Consumo 15W 28W 40W Angulo de apertura 45° Fuente luminosa 6xR; 6xG, 6xB 1W 18x 1W 3-in-1 RGB 36x 1W 3-in-1 RGB Batería del control remoto CR2025 - 3V Dimensiones 185 x 185 x 80 mm Peso 0.95kg Eliminación del producto Este símbolo indica que este producto no debe desecharse en la basura doméstica en los países de la Comunidad Europea. Para proteger el medio ambiente y / o la salud humana de la eliminación no controlada, debe reciclarse de manera responsable para apoyar la reutilización sostenible de los recursos. Para reciclar el equipo usado, llévelo a un centro de recolección de electrodomésticos o comuníquese con el distribuidor donde adquirió el producto. Asegurarán el reciclaje ecológico del producto.MANUAL - THINPAR-18X1W / 18X1RGB / 36X1W-RGB
