MANUAL DE USUARIO THINPAR-LED-RING IBIZA SOUND
ES - Manual de instrucciones - p. 17
DMX Channel Table - p. 20
EXTRA FLAT PAR PROJECTOR - 7 X 6W + 48 X 0.5W 5050 LEDS INSTRUCTION MANUAL
Cuándo reciba el equipo, abra el embalaje y verifique que el contenido está completo y en buen estado. Si no fuera así, comuníquelo inmediatamente al transportista y conserve el embalaje si este muestra daños. Conserve el embalaje y todos los materiales de embalaje para poder transportar el equipo con toda seguridad.
CONTENIDO DEL EMBALAJE
• 1 Proyector PAR
• 1 Mando a distancia
• 1 Cable de corriente
• 1 Manual de instrucciones
• 1 Soporte
EXPLICACION DE LOS SIMBOLOS DEL EQUIPO
El rayo dentro de un triángulo avisa al usuario de un daño físico (Riesgo de electrocución, por ejemplo).
El punto de exclamación dentro del triángulo indica un riesgo en la manipulación o instalación del equipo.
El equipo es conforme a la norma CE
Únicamente para su uso en interiores
Distancia mínima entre el equipo y otros objetos
ATENCION NO ABRIR LA CARCASA PELIGRO DE ELECTROCUCION
INSTRUCCIONES DE SEGURIDAD
Lea atentamente este manual que contiene informaciones importantes de la instalación, uso y mantenimiento de este equipo.
- Conserve el manual para consultas futuras. Si el equipo cambia de propietario algún día asegúrese de que recibe el manual.
- Asegúrese de que la tensión del enchufe, se corresponde con las necesidades del equipo y no supera el Voltaje requerido por el equipo e indicado en la placa indicadora del mismo.
- Este equipo forma parte de la classe y debe ser conectado obligatoriamente a una toma de corriente con toma de tierra.
- Únicamente para ser usado en interiores!
- Para evitar cualquier riesgo de incendio o descarga eléctrica, no exponga el equipo a la lluvia o la humedad. Asegúrese de que ningún objeto inflamable se encuentra cerca del equipo durante el funcionamiento del mismo.
- Instale el equipo en un lugar bien ventilado a una distancia como mínimo de 1 metro de cualquier superficie. Asegúrese de que las rejillas de ventilación del equipo, no quedan obstruidas.
- La distancia mínima entre el proyector y el objeto a iluminar debe ser superior a 0,5m.
- Desenchufe el equipo de la corriente antes de cualquier manipulación o mantenimiento. Cuándo usted cambie un fusible, hágalo por uno de idénticas características al original.
- La temperatura ambiente no debe pasar de 40°C. No haga funcionar el equipo a temperaturas superiores.
- En caso de malfunctionamiento, pare inmediatamente el equipo. No intente jamás reparar usted mismo el equipo. Una reparación mal efectuada, puede provocar daños y malfunctionamientos. Contacte con un servicio autorizado. Haga que utilicen únicamente recambios originales.
-
Asegúrese de que le cable de corriente nunca esté dañado o pellizcado.
-
Jamás desenchufe el equipo tirando del cable, hágalo desde la propia clavija y con cuidado.
- No exponga los ojos a la fuente luminosa. En ciertas personas sensibles, la fuerte luminosidad puede provocar una crisis de epilepsia
- La luminaria no se ha de usar con fines decorativos y no es adecuada como iluminación domestica normal.
- Si el cable de corriente del equipo está dañado, este debe ser reemplazado por el fabricante o por un técnico cualificado, para evitar cualquier riesgo de electrocución.
- La fuente luminosa de este equipo, no es reemplazable. Si estas se dañan, todo el equipo ha de ser tirado a la basura.
DISPOSITIVO DE CORTE
Cuándo el cable de corriente o el interruptor del equipo, sean utilizados como método de desconexión, este dispositivo debe permanecer fácilmente accesible;
CAMBIO DE FUSIBLE
Desenchufe el equipo de la corriente. Saque el porta fusible de su ubicación, con la ayuda de un destornillador. Saque el fusible quemado y reemplácelo por uno de idénticas características. Vuelva a colocar el porta fusiles y conecte el equipo a la corriente.
Atención: Si el fusible vuelve a saltar, deje de usar el equipo inmediatamente. Contacte con su vendedor y pídale consejo. Si sigue usando el equipo corre el riesgo de causar graves daños al equipo.
INSTALACION
Fije el equipo por medio de los agujeros de tornillo en el soporte. Asegúrese de que su equipo está sólidamente fijado para evitar vibraciones y movimientos durante el funcionamiento. Compruebe siempre que la estructura que soporta el equipo sea suficientemente sólida y capaz de soportar al menos 10 veces el peso del equipo.
El equipo debe ser fijado por profesionales en un lugar dónde no está al alcance de las personas y no pase nadie por debajo de el o encima de un camino de personas.
BOTONES Y CONECTORES
| No. Designacion No. Designacion | ||
| 1 Soporte de montaje 6 Entrada DMX (3 polos) | ||
| 2 LED 7 Salida DMX (3 polos) | ||
| 3 Tornillo de ajuste 8 Entrada de alimentación | ||
| 4 Monitor 9 Salida de potencia | ||
| 5 Botones de funcionamiento | ||
El display cuenta con 4 botones: MENU / UP / DOWN / ENTER
DOWN
MENU
| No. Display | ||
| 1 d001 Código de DMX (001-512) | ||
| 2 Chnd | Selección de 6 / 10 canales | |
| 3 Auxx | Au01-Au08: Selección de coloresAu09: JumpAu10: GradientSou1: control de voz 1Sou: control de voz 2 | |
| 4 St00 | St00 sin flashSt01-St16 estroboscópico de lento a rápido | |
| 5 SP00 SP01-SP16 Velocidad automática de lenta a rápida | |||
| 6 | R220 Selección | de color rojo (000-255) | Presiona "ENTER" para cambiar de color |
| G220 Selección | de color verde (000-255) | ||
| B220 Selección | de color azul (000-255) | ||
| W220 Selección | de color blanco (000-255) | ||
| 7 Iron/Irof Encendido / apagado del mando a distancia | |||
ENCONTRARÁ LOS DETALLES DE LOS CANALES DMX AL FINAL DEL MANUAL

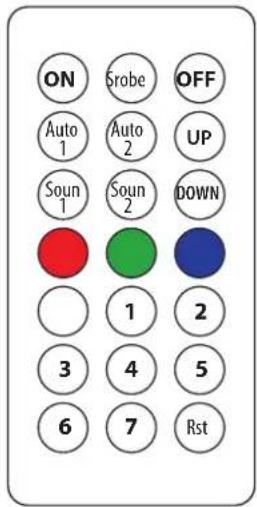

MANDO A DISTANCIA
| ON: Remoto encendido Srobe: estroboscópica. Arriba / Abajo: cambio de velocidad |
| OFF: Remoto apagado Auto1: Auto 1 |
| Auto2: Auto 2 UP: aumentar |
| DOWN: Disminuir Soun1: control de sonido 1 |
| Soun2: control de sonido 2 R: rojo |
| G: verde B: azul |
| W: blanco 1: Mezcla de colores 1 |
| 2: Mezcla de colores 2 3: Mezcla de colores 3 |
| 4: Mezcla de colores 4 5: Mezcla de colores 5 |
| 6: Mezcla de colores 6 7: Mezcla de colores 7 |
| RST: Restablecer |
ADVERTENCIAS CONCERNIENTE A LA PILA DEL MANDO A DISTANCIA
Este pictograma indica que las pilas y baterias usadas no deben ser tiradas a la basura doméstica si no que las debe llevar a un punto de recogida para que puedan ser recicladas
ATENCION: Peligro de explosión si la pila no se cambia correctamente. Reemplazar únicamente por una pila de idénticas características. Conservar las pilas nuevas y usar las pilas fuera del alcance de los niños. Si el compartimento de la pila no se cierra correctamente, deje de usar el equipo y mantener fuera del alcance de los niños.
ADVERTENCIA: El mando a distancia incluido contiene una pila de botón. Si la pila de botón es tragada, esta puede provocar graves quemaduras internas y provocar la muerte en menos de 2 horas.
En caso de duda de si las baterías pueden haber sido ingeridas o introducidas en cualquier parte del cuerpo, consulte a un médico de inmediato.
MANTENIMIENTO
Antes de limpiar el equipo, desenchúfelo de la corriente, no utilice detergentes agresivos. Utilice un paño seco para quitar el polvo. Declinamos cualquier responsabilidad por daños causados por un uso indebido, manipulación o modificación. Bajo reserva de modificaciones técnicas.
CARACTÉRISTICAS TECNICAS
Alimentación....110-240V\~50/60Hz
Consumo 42W
Angulo de apertura 45°
Fuente luminosa.... 7 x 6W + 48 x 0.5W 5050 LEDs
Dimensiones 185 x 185 x 80 mm
Peso 0.84kg
Eliminación del producto
Este símbolo indica que este producto no debe desecharse en la basura doméstica en los países de la Comunidad Europea. Para proteger el medio ambiente y / o la salud humana de la eliminación no controlada, debe reciclarse de manera responsable para apoyar la reutilización sostenible de los recursos. Para reciclar el equipo usado, llévelo a un centro de recolección de electrodomésticos o comuníquese con el distribuidor donde adquirió el producto. Asegurarán
el reciclaje ecológico del producto.
