BEDIENUNGSANLEITUNG THINPAR-LED-RING IBIZA SOUND

DE - Bedienungsanleitung - S. 11

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.

VERPACKUNGSINHALT

• 1 x PAR Strahler
  • 1 Fernbedienung
  • 1 Netzkabel
  • Bedienungsanleitung
  • 1 Bügel

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des Geräts hin.

Das Gerät entspricht der CE Norm

Nur für Innengebrauch

Mindestabstand zwischen dem Gerät und andere Gegenständen

VORSICHT NICHT DAS GEHÄUSE ÖFFNEN STROMSCHLAGGEFAHR

VOR DER ERSTEN INBETRIEBNAHME DES GERÄTS SORGFÄLTIG DIE ANLEITUNG DURCHLESEN.

SICHERHEITSHINWEISE

- Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.

• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.

- Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.

- Das Gerät gehört zur Schutzklasse 1 und darf nur an eine Steckdose mit Schutzkontakt angeschlossen werden.

• Dieses Gerät ist nur für Innengebrauch!

- Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.

- Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung ^49m zur nächsten Fläche angebracht werden. Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.

- Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.

• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben.

- Bei Betriebsstörungen das Gerät sofort ausschalten.

- Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden.

- Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.

- Vergewissern Sie sich, dass das Netzkabel nicht zerquetscht oder beschädigt werden kann.

- Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.

• Niemals direkt in die Lichtquelle blicken. Das kann bei empfindlichen Menschen zu epileptischen Anfällen führen.
• Das Gerät ist nur für dekorative Zwecke und nicht als normale Haushaltsbeleuchtung geignet.
• Wenn das Stromkabel beschädigt ist, muss es sofort durch ein Neues ersetzt werden.
  • Die Leuchtmittel sind nicht ersetzbar. Wenn ein Gerät defekt ist, muss es entsorgt werden.

NETZTRENNUNGSVORRICHTUNGEN

Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben.

AUSWECHSELN DER SICHERUNG

• Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen.
• Mit einem Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen.
  • Die durchgebrannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung ersetzen.
• Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.

Achtung: Wenn die neue Sicherung auch wieder durchbrennt, schalten Sie das Gerät aus und fragen Sie Ihren Fachhändler zu Rat. Benutzen Sie dans Gerät auf keinen Fall, da es stark beschädigt werden könnte.

INSTALLATION

Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung gesorgt ist. Der Ventilator und die Belüftungsschlitze dürfen auf keinen Fall behindert werden. Bei der Wahl des Anbringungsortes darauf achten, dass das Gerät leicht zugänglich für Wartungs- und Reinigungsarbeiten bleibt. Das Gerät muss fest und sicher installiert werden, um Erschütterungen und Spielraum während der Bewegungen zu vermeiden. Die Montagefläche muss stabil sein und mindestens 10-mal das Gewicht des Geräts tragen können. Das Gerät darf nur von einem Fachmann installiert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und niemand unter dem Montagebereich stehen oder gehen kann.

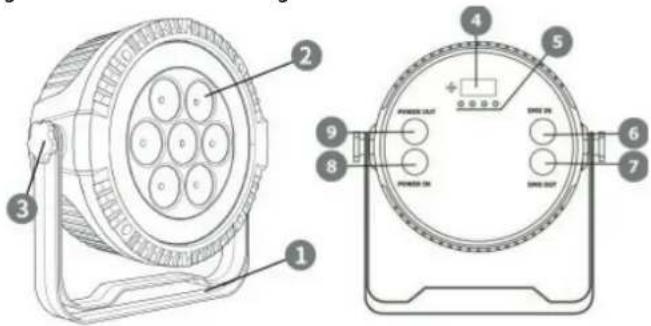

BEDIENELEMENTE

Nr. Beschreibung Nr. Beschreibung
1	Montagebügel 6 DMX	Eingang (3-pol)
2	LEDs 7 DMX Ausgang (3-pol)
3	Feststellschraube 8 Spannungseingang
4	Display 9 Spannungsausgang
5	Betriebstasten

Das LED Display besitzt 4 Tasten: MENU / UP / DOWN / ENTER

MENU

No.	Display
1	d001	DMX Adresse (001-512)
2	Chnd	6 / 10 Kanalwahl
3	Auxx	Au01-Au08: FarbwahlAu09: FarbensprungAu10: Allmählicher FarbübergangSou1: Musikgesteuerter Betrieb 1Sou1: Musikgesteuerter Betrieb 1
4	St00	St00 kein BlitzSt01-St16 Stroboskop von langsam auf schnell
5	SP01	SP01-SP16 Automatische Geschwindigkeit von langsam auf schnell
6	R220 Rote Farbe wählen (000-255)	ENTER drücken, um die Farbe zu wechseln
	G220 Grüne Farbe wählen (000-255)
	B220 Blaue Farbe wählen (000-255)
	W220 Weisse Farbe wählen (000-255)
7 Iron/Irof Fernbedienung an/aus

DIE DETAILLIERTE DMX KANALTABELLE FINDEN SIE AM ENDE DER ANLEITUNG

FERNBEDIENUNG

ON: Fernbedienung einschalten Srobe: Strobe. Auf / Ab: Geschwindigkeit ändern

Aus: Fernbedienung ausschalten Auto1: Auto 1

Auto2: Auto 2 UP: Erhöhen

DOWN: Verringern Soun1: Klangregelung 1

Soun2: Klangregelung 2

Grün

Weiß

2: Farbmischung 2

4: Farbmischung 4

6: Farbmischung 6

RST: Zurücksetzen

elung 1

Rot

Blau

1: Farbmischung 1

3: Farbmischung 3

5: Farbmischung 5

7: Farbmischung 7

OFFONSrobe Auto 1 Auto 2 UP Soun 1 Soun 2 DOWN 345 1 2 6 7 Rst

Hinweis: Ein DMX-Controller hat Vorrang vor der Fernbedienung und dem Menü. Ziehen Sie das DMX-Kabel ab und stellen Sie die Fernbedienung auf ON, wenn Sie das Gerät über die Fernbedienung steuern möchten. Schalten Sie die Fernbedienung aus, wenn Sie das Gerät über das Menü steuern möchten.

HINWEISE FÜR DIE BATTERIE IN DER FERNBEDIENUNG

Dieses Symbol weist darauf hin, dass verbrauchte Batterien und Akkus nicht mit dem Hausmüll entsorgt werden dürfen, sondern zu separaten Sammelstellen für das Recycling gebracht werden müssen.

ACHTUNG: Bei falsch eingesetzter Batterie besteht Explosionsgefahr. Batterie nur durch eine gleichwertige ersetzen. Alte und neue Batterie von Kindern fernhalten. Wenn das Batteriefach nicht richtig schließt, darf das Gerät nicht mehr benutzt und muss außerhalb der Reichweite von Kindern aufbewahrt werden.

WARNUNG: Die mitgelieferte Fernbedienung enthält eine Knopfzelle, die, wenn sie verschluckt wird, innerhalb von nur 2 Stunden schwere innere Verbrennungen mit Todesfolge verursachen kann. Wenn Sie Zweifel haben, ob die Batterie verschluckt oder in irgendein anderes Körperteil eingeführt wurde, rufen Sie sofort ärztliche Hilfe.

PFLEGE

Vor dem Reinigen das Gerät vom Netz trennen. Keine scharfen Reinigungsmittel benutzen. Staub und Schmutz mit einem sauberen Tuch abwischen. Wir übernehmen keine Haftung für Schäden, die durch unsachgemässen Gebrauch, falsche Bedienung und Abnutzung entstanden sind. Technische Veränderungen vorbehalten.

TECHNISCHE DATEN

Versorgung....110-240V\~50/60Hz

Verbrauch 42W

Abstrahlwinkel 45°

Leuchtmittel.... 7 x 6W + 48 x 0.5W 5050 LEDs

Abmessungen 185 x 185 x 80 mm

Gewicht....0.84kg

Ordnungsgemäße Entsorgung des Geräts

Dieses Zeichen bedeutet, dass das Gerät innerhalb der europäischen Gemeinschaft nicht in den normalen Hausmüll geworfen werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Müllabfuhr zu vermeiden, muss das Gerät verantwortungsbewusst entsorgt und für dauerhafte Wiederverwertung der Rohstoffe recycelt werden. Bitte bringen Sie das alte Gerät zu einer Sammelstelle für elektrische und elektronische Geräte bzw. zu Ihrem Fachhändler,

wo Sie das Gerät gekauft haben, damit eine umweltfreundliche Entsorgung gewährleistet ist.
