THINPAR36X1WRGB - Beleuchtung IBIZA SOUND - Kostenlose Bedienungsanleitung

Marke	Ibiza Sound
Modell	THINPAR36X1WRGB
Produkttyp	Flacher RGB-LED-Projektor
Lichtquelle	36 LEDs à 1W (3-in-1 RGB)
Öffnungswinkel	45°
Stromversorgung	110-240 V~, 50/60 Hz
Leistungsaufnahme	40 W
Abmessungen (L x B x H)	185 x 185 x 80 mm
Gewicht	0,95 kg
Elektrische Klasse	Klasse I (Schutzleiteranschluss erforderlich)
Schutzart	IP20 (nur für Innenräume)
Mindestabstand Beleuchtung	0,5 m
Mindestabstand Belüftung	50 cm von Oberflächen
max. Umgebungstemperatur	40°C
Steuerung	DMX512 (3 oder 7 Kanäle), IR-Fernbedienung, integriertes Menü
Betriebsmodi	Festfarbe, Sprung, Überblendung, Musiksteuerung, Strobe, Auto-Geschwindigkeit
DMX-Adressierung	001 bis 512
Batterie der Fernbedienung	CR2025, 3 V
Lieferumfang	1 Projektor, 1 Fernbedienung, 1 Netzkabel, 1 Bügel, 1 Handbuch
Reparierbarkeit / Austausch der LEDs	Die LEDs sind nicht austauschbar; das Gerät muss bei Beschädigung entsorgt werden
Wartung	Vor der Reinigung Netzstecker ziehen; trockenes Tuch verwenden
Sicherung	Austausch durch identisches Modell (bei anhaltendem Defekt Fachmann konsultieren)

Häufig gestellte Fragen - THINPAR36X1WRGB IBIZA SOUND

Wie schließe ich das Gerät sicher an?

Stellen Sie sicher, dass die Netzspannung 110-240 V~ beträgt und die Steckdose geerdet ist. Das Gerät ist der Schutzklasse I zugehörig, eine Erdung ist erforderlich. Nur in Innenräumen verwenden.

Wie steuere ich den Projektor ohne Fernbedienung oder DMX?

Verwenden Sie das integrierte Menü mit den Tasten MENU, UP, DOWN und ENTER. Sie können feste Farben (Au01-Au08), automatische Modi (Sprung, Überblendung) oder Musiksteuerung (So01, So02) auswählen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterie (CR2025) richtig eingelegt ist und der Projektor eingeschaltet ist. Stellen Sie sicher, dass die Option Iron/Irof im Menü auf ON eingestellt ist. Beachten Sie, dass ein angeschlossener DMX-Controller Vorrang vor der Fernbedienung hat.

Wie konfiguriere ich die DMX-Adresse?

Wählen Sie im Menü die Option d001 und verwenden Sie die Tasten UP/DOWN, um eine Adresse zwischen 001 und 512 zu wählen. Die Anzahl der Kanäle (3 oder 7) wird über die Option 7Ch/3Ch eingestellt.

Die LED leuchtet nicht, was soll ich überprüfen?

Überprüfen Sie die Netzversorgung und die Sicherung. Zum Austausch der Sicherung ziehen Sie den Netzstecker, entfernen Sie den Sicherungshalter mit einem Schraubendreher und setzen Sie eine identische Sicherung ein. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Service.

Wie reinige ich den Projektor?

Trennen Sie das Gerät immer vom Netz vor der Reinigung. Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Keine aggressiven Reinigungsmittel oder Flüssigkeiten verwenden.

Kann ich eine defekte LED ersetzen?

Nein, die LEDs sind nicht austauschbar. Bei Beschädigung muss der gesamte Projektor gemäß den Elektroschrottrichtlinien entsorgt werden.

Welche Betriebsmodi sind verfügbar?

Sie können den Modus Festfarbe (Au01-Au08), Sprung (Au09), Überblendung (Au10), Musiksteuerung (So01/So02), Strobe (St01-St16) und Auto-Geschwindigkeit (SP01-SP16) verwenden.

Wie installiere ich den Projektor sicher?

Befestigen Sie den Montagebügel an einer stabilen Struktur, die mindestens das 10-fache des Gerätegewichts (ca. 9,5 kg) tragen kann. Installieren Sie es außerhalb der Reichweite von Personen und mehr als 0,5 m von beleuchteten Objekten entfernt. Sorgen Sie für ausreichende Belüftung (50 cm Abstand).

Was tun, wenn die Fernbedienung verschluckt wird?

Die Fernbedienung enthält eine Knopfbatterie. Bei Verschlucken sofort einen Arzt aufsuchen, da sie innerhalb von 2 Stunden schwere innere Verbrennungen verursachen kann. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

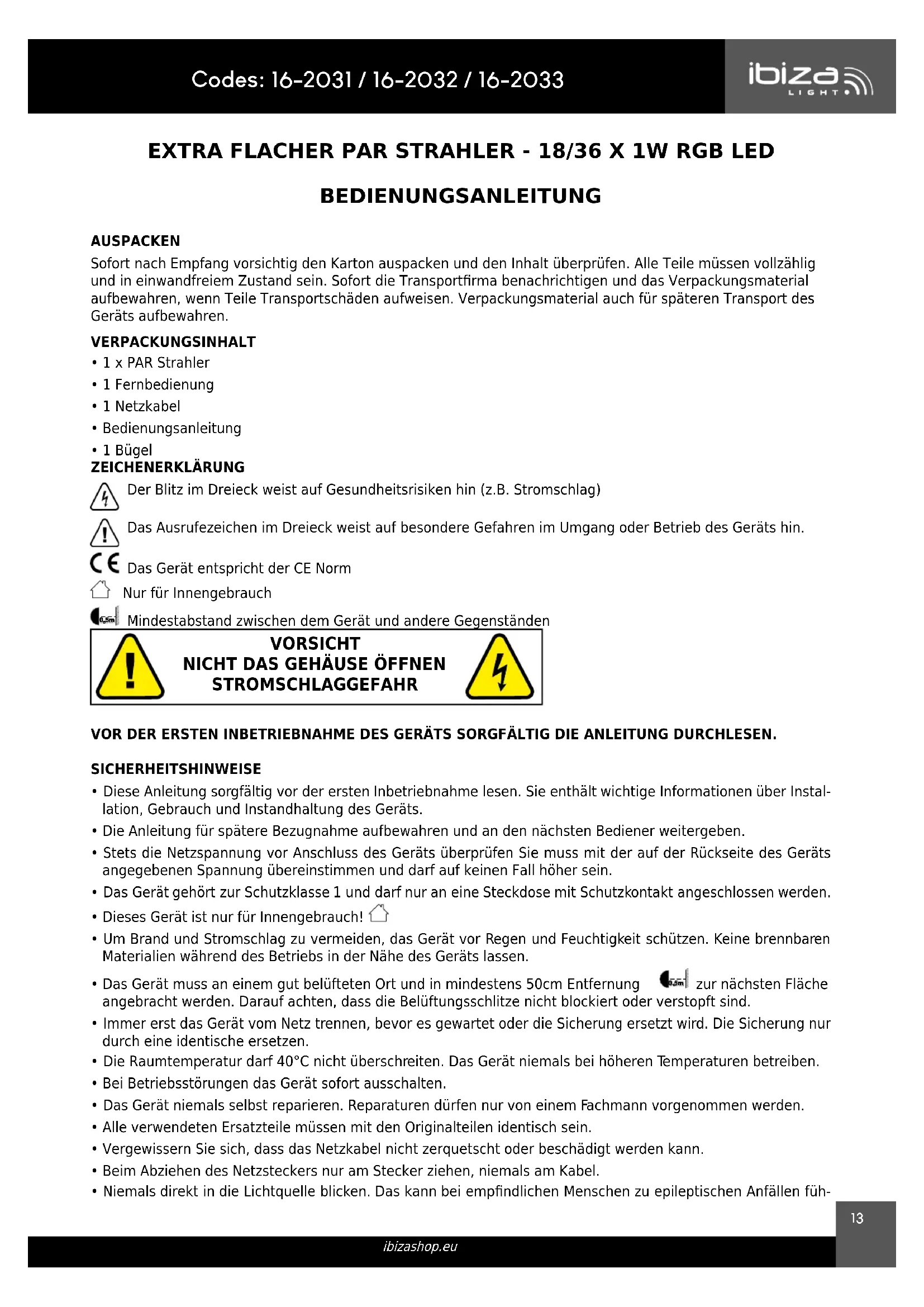

BEDIENUNGSANLEITUNG THINPAR36X1WRGB IBIZA SOUND

DE-Bedienungsanleitung-S.13

BEDIENUNGSCANLEITUNG

AUSPACKEN

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzähig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.

VERPACKUNGsinHALT

• 1 x PAR Strahler
• 1 Fernbedienung
• 1Netzkabel
  Bedienungsanleitung
• 1 Bügel

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des Geräts hin.

Das Gerat entspricht der CE Norm

Nur für Innengebrauch

Mindestabstand zwischen dem Gerät und andere Gegenständen

VORSICHT NICTDASGEHAAUSE OFFNEN STROMSCHLAGGEFAHR

VOR DER ERSTEN INBETRIEBNAHME DES GERÄTS SORGFÄLTIG DIE ANLEITUNG DURCHLESEN.

SICHERHEITSHINWEISE

• These Anleitung sorgfältig vor der ersten Inbetriebnahmelesen. Sie enthalt wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.
  Die Anleitung fur spate Bezugnahme aufbewahren und an den nachsten Bediener weitergeben.
• Stets die Netzspannung vor Anschluss des Gerats überprüfen Sie muss mit der auf der Rückseite des Gerats angegebenen Spannung übereinstimmen und darauf auf keinen Fall higher sein.
  Das Gerat gehort zur Schutzklasse 1 und damit nur eine Steckdose mit Schutzkontakt angeschlossen werden.
• Dieses Gerät ist nur für Innengebrauch!
• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Höhe des Geräts halten.
• Das Gerät muss an einem gut belufteten Ort und in mindestens 50cm Entfernung zur nachsten Fläche angebracht werden. Darauf achten, dass die Beluftungsschlitze nicht blockiert oder verstopft sind.
• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.
  Die Raumtemperatur darf 40^ nicht überschreiben. Das Gerät niemals bei hohenen Temperaturen betreiben.
• Bei Betriebsstörungen das Gerät(sofort ausschalten.
• Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden.
• Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.
• Vergewissern Sie sich, dass das Netzkabel nicht zerquetscht oder beschädigt werden kann.
• Beim Abziehen des Netzsteckers nur am Steckerziehen, niemals am Kabel.
• Niemals direkt in die Lichtquelle blichen. Das kann bei empfindlichen Menschen zu epileptischen Anfallen fuh

ren.

• Das Gerät ist nur für dekorative Zwecke und nicht als normale Haushaltsbeleuchtung geignet.
• Wenn das Stromkabel beschädigt ist, muss es(sofort durch ein Neues ersetzt werden.
  Die Leuchtmittel sind nicht ersetzbar. Wenn ein Gerat defekt ist, muss es entsorgt werden.

NETZTRENNUNGSVORRICHTUNGEN

Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben.

AUSWECHSELN DER SICHERUNG

• Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen.
• Mit einem Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen.
• Die durchgebrannte Sicherung aus dem Halternehmen und durch eine identische Sicherung ersetzen.
• Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.

Achtung: Wenn die neue Sicherung auch wieder durchbrennt, schalten Sie das Gerät aus und Fragen Sie ihren Fachhändler zu Rat. Benutzen Sie dans Gerät auf keinen Fall, da es stark beschädigt werden können.

INSTALLATION

Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung gesorgt ist. Der Ventilator und die Belüfungsschlitze)dürfen auf keinen Fall behindert werden. Bei der Wahl des Anbrin-gungsortes darauf fucht, dass das Gerät leicht zugänglich fur Wartungs- und Reinigungsrarbeiten bleibt. Das Gerät muss fest und sichere installiert werden, um Erschütterungen und Spielraum während der Bewegungen zu vermeiden. Die Montagefläche musst stabil sein und mindestens 10-mal das Gewicht des Geräts tragen konnen. Das Gerätarf nur von einem Fachmann installiert werden. Es muss an einer Stelle installiert werden, wo es fur Menschen unzugänglich ist und niemand unter dem Montagebereich stehen oder gehen kann.

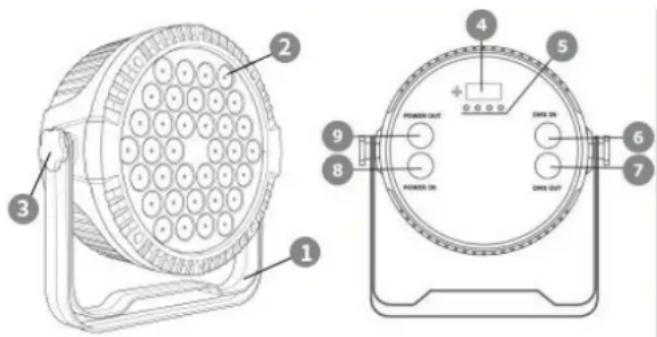

BEDIENELEMENTE

Nr. Beschreibung Nr. Beschreibung
1 Montagebügel 6 DMX Eingang (3-pol)
2 LEDs 7 DMX Ausgang (3-pol)
3 Feststellschraube 8 Spannungseingang
4 Display 9 Spannungsausgang
5 Betriebstasten

LED DISPLAY

MENUENTHER

Das LED Display besitzt 4 Tasten: MENU / UP / DOWN / ENTER

MENU

No. Display
1 d001	DMX Adresse (001-512)
2	7Ch3Ch	7 / 3 Kanalwahl
3	Au01----Au08	Au01-Au08: Wahl der festen Farbe
	Au09 Au09 Farbensprung
	Au10 Au10 Farbübergang
	So01 So01 Musiksteuerung 1
	So02 So02 Musiksteuerung 2
4	St00St01-----St16	St00 kein BlitzSt01-St16 Stroboskop von langsam auf schnell
5	SP00 SP00 keine Funktion
	SP01----SP16	SP01-SP16 Automatische Geschwindigkeit von langsam auf schnell
6	R255 Rote Farbe wahlen (000-255)
7	G255 Grüne Farbe wahren (000-255)
8	B255 Blaue Farbe wahren (000-255)
9	Iron/Irof Fernbedienung an/aus

DIE DETAILLIERTE DMX KANALTABELLE FINDEN SIE AM ENDE DER ANLEITUNG

FERNBEDIENUNG

ON: Fernbedienung einschalten Srobe: Strobe. Auf / Ab: Geschwindigkeit ändern

Aus: Fernbedienung ausschalten

Auto2: Auto 2

DOWN: Autom. Geschwindigkeit
Verringern

Soun2: Klangregelung 2 Grün

RGBaktivieren

2: Farbmischung 2

4: Farbmischung 4

6: Farbmischung 6

RST: Zurücksetzen

Auto1: Auto 1

UP: Autom. Geschwindigkeit erhöhen
Soun1: Klangregelung 1

Rot

Blau

1: Farbmischung 1
3: Farbmischung 3
5: Farbmischung 5
7: Farbmischung 7

Hinweis: Ein DMX-Controller hat Vorrang vor der Fernbedienung und dem Menu. Ziehen Sie das DMX-Kabel ab und stellen Sie die Fernbedienung auf ON, wenn Sie das Gerät über die Fernbedienung steuern möchten. Schalten Sie die Fernbedienung aus, wenn Sie das Gerät über das Menu steuern möchten.

HINWEISE FÜR DIE BATTERIE IN DER FERNBEDIENUNG

Dieses Symbol weist darauf auf hin, dass verbrauchte Batterien und Akkus nicht mit dem Hausmull entsorgt werden dürfen, sondern zu separaten Sammelstellen für das Recycling gebracht werden müssen.

ACHTUNG: Bei falsch eingesetzter Batterie besteht Explosionsgesfahr. Batterie nur durch eine gleichwertige ersetzen. Alte und neue Batterie von Kindern fernenhalten. Wenn das Batteriefach nicht richtig schlieBt, darf das Gerat nicht mehr benutzt und muss außerhalb der Reichweite von Kindern aufbewahrt werden.

WARNING: Die mitgelieferte Fernbedienung enthalt eine Knopfelle, die, wenn sie verschlukt wird, innerhalb von nur 2 Stunden schwere innere Verbrennungen mit Todesfolge verursachen kann. Wenn Sie Zweifel haben, ob die Batterie verschlukt oder in irgendeln anderes Korperteil eingefuhrt wurde, rufen Sie sofort arztliche Hilfe.

PFLEGE

Vor dem Reinigen das Gerät vom Netz trennen. Keine scharfen Reinigungsmittel benutzen. Staub und Schmutz mit einem sauberen Tuch abwischen. Wir übernehmen keine Haftung für Schäden, die durch unsachgemassen Gebrauch, falsche Bedienung und Abnutzung entwickelten sind. Technische Veränderungen vorbehalten.

TECHNISCHE DATEN

Model 18X1W 18X1RGB 36x1W-RGB
Versorgung 110-240V~50/60Hz
Verbrauch 15W 28W 40W
Abstrahlwinkel 45°
Leuchtmittel 6xR; 6xG, 6xB 1W 18x 1W 3-in-1 RGB 36x 1W 3-in-1 RGB
Batt. Fernbedienung	CR2025 - 3V
Abmessungen	185 x 185 x 80 mm
Gewicht	0.95kg

Ordnungsgemäß Entsorgung des Geräts

Dieses Zeichen bedeutet, dass das Gerät innerhalb der europäischen Gemeinschaft nicht in den normalen Hausmull geworfen werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Müllabfuhr zu vermeiden, muss das Gerät verantwortungsbewusst entsorgt und für dauerhafte Wiederverwertung der Rohstoffe recycliert werden.itte bringen Sie das alte Gerät zu einer Sammelstelle fur elektrische und elektronische Geräte bzw. zu ihrem Fachhändler, das Gerät gekauft haben, damit eine umweltfreundliche Entsorgung gewährleistet ist.
