Mini 1M - Caméra de surveillance Bea-fon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Bea-fon
Modèle	Mini 1M
Résolution vidéo	2304 x 1296 (Super-HD)
Capteur d'image	1/2.8" CMOS 3 mégapixels
Vision nocturne	Jusqu'à 10 mètres (IR)
Objectif	3.6 mm @ F2.0 (grand angle 86°/47°/100°)
Angle de vue	86° (horizontal), 47° (vertical), 100° (diagonal)
Compression vidéo	H.264
Audio	Haut-parleur intégré et microphone bidirectionnel
Connectivité	Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n)
Stockage	Emplacement pour carte MicroSD (max 256 Go) et stockage cloud
Alimentation	5 V CC / 1 A (USB Type-C)
Consommation électrique	2,5 W max.
Dimensions	62 x 61 x 89 mm
Poids net	Environ 60 g
Température de fonctionnement	-20 °C à 50 °C
Détection de mouvement	Oui, avec notifications push
Vision jour et nuit	Automatique (ICR), couleur et N&B
Retournement vidéo	Oui, vertical
Enregistrement continu	Sur carte SD ou cloud
Entretien	Nettoyer avec un chiffon doux et un détergent doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas ouvrir ni réparer soi-même. Usage privé uniquement. Respect des lois sur la protection des données.
Contenu de la boîte	Adaptateur secteur, câble USB, ruban adhésif, cheville/vis, manuel d'utilisation

FOIRE AUX QUESTIONS - Mini 1M Bea-fon

Que faire si les images de la caméra ne s'affichent pas correctement ?

Vérifiez que le réseau fonctionne normalement. Placez la caméra le plus près du routeur. Si le problème persiste, réinitialisez la caméra et ajoutez-la à nouveau dans l'application.

Pourquoi la caméra est-elle encore dans la liste des appareils après réinitialisation ?

La réinitialisation efface la configuration réseau mais pas les données de l'application. Pour la supprimer complètement, allez dans l'application, supprimez la caméra de votre compte, puis réinitialisez-la avant de la reconfigurer.

Comment configurer la caméra sur un autre réseau Wi-Fi ?

Supprimez d'abord la caméra de votre compte dans l'application, puis réinitialisez l'appareil. Ensuite, suivez la procédure de configuration normale avec le nouveau réseau.

Pourquoi la caméra ne reconnaît-elle pas ma carte SD ?

Assurez-vous que la carte SD est insérée après avoir éteint la caméra. Vérifiez qu'elle est en format FAT32 et qu'elle est reconnue (max 256 Go). Un environnement réseau instable peut aussi empêcher la reconnaissance.

Pourquoi ne reçois-je pas les notifications de l'application sur mon téléphone ?

Confirmez que l'application est en cours d'exécution et que les notifications sont activées dans les paramètres de l'application et du système. Vérifiez également que la détection de mouvement est activée.

Puis-je utiliser la caméra avec un réseau Wi-Fi 5 GHz ?

Non, la caméra ne prend en charge que le Wi-Fi 2,4 GHz. Si votre routeur diffuse en 5 GHz, configurez-le pour émettre également en 2,4 GHz.

Comment enregistrer les vidéos en continu ?

Vous pouvez insérer une carte MicroSD (jusqu'à 256 Go) dans la caméra pour un enregistrement local, ou souscrire à un stockage cloud via l'application Beafon Home.

L'application Beafon Home est-elle compatible avec tous les smartphones ?

L'application est compatible avec iOS 9 ou ultérieur et Android 5 ou ultérieur. Téléchargez-la depuis l'App Store ou Google Play.

Puis-je accéder à ma caméra à distance ?

Oui, une fois configurée, vous pouvez visualiser le flux en direct et recevoir des alertes via l'application Beafon Home où que vous soyez, à condition d'avoir une connexion Internet.

Que contient la boîte de la caméra Bea-fon Mini 1M ?

La boîte contient la caméra, un adaptateur secteur (5 V / 1 A), un câble USB Type-C, du ruban adhésif, des chevilles et vis de fixation, et un manuel d'utilisation.

MODE D'EMPLOI Mini 1M Bea-fon

Adaptateur d'alimentation

Câble

Ruban adhésif

Pin

Manuel

Veuillez vérifier la présence de toutes les pièces.

Attention

Veuillez vous conformer aux dispositions et à la protection des données - Règlement de base de l'UE (DSGVO).

Les lois sur la surveillance et la protection des données varient d'une juridiction à l'autre.

Avant d'utiliser ce produit, vérifiez toutes les lois pertinentes de votre juridiction pour vous assurer que l'utilisation ne viole pas les lois applicables

La société Bea-fon Mobile GmbH n'assume aucune responsabilité pour les conséquences découlant de l'utilisation.

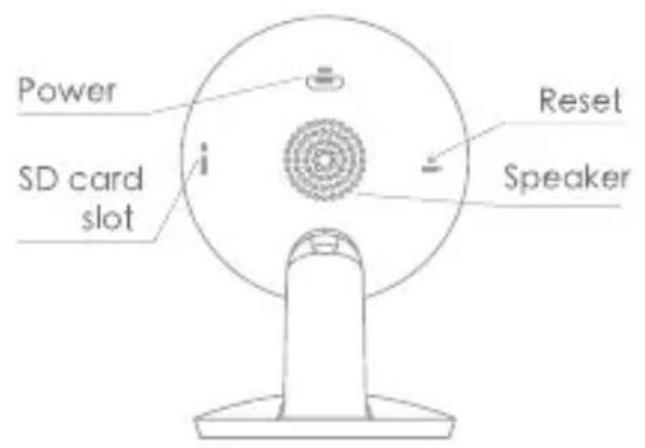

Port d'alimentation 5VCC +/-10%

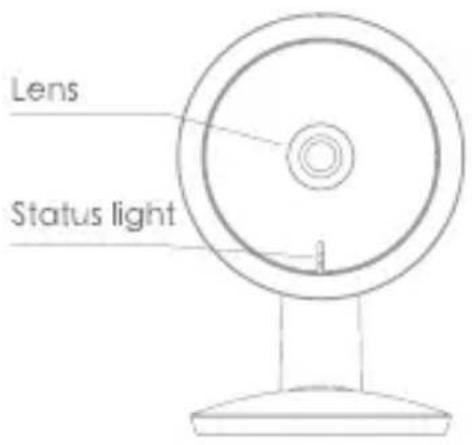

Voyant d'état • Voyant allumé en rouge: la caméra est alimen tée ou ne fonctionne pas

• Voyant clignotant en rouge: en attente de la connexion Wi-Fi
• Voyant allumé en bleu: la caméra fonctionne correctement
  • Voyant clignotant en bleu: en cours de connexion

Microphone Capture le son de votre vidéo

Logement de Prend en charge le stockage local sur carte SD

carte SD (128 Go)

Réinitialiser Appuyez et maintenez le bouton enfoncé pendant

5s pour réinitialiser l'appareil (si des paramètres ont été modifiés, les valeurs par défaut d'usine seront rétablies)

Installation

1. Collez le ruban adhésif au milieu du fond de la caméra.

1. Placez la caméra sur une surface plane et propre.

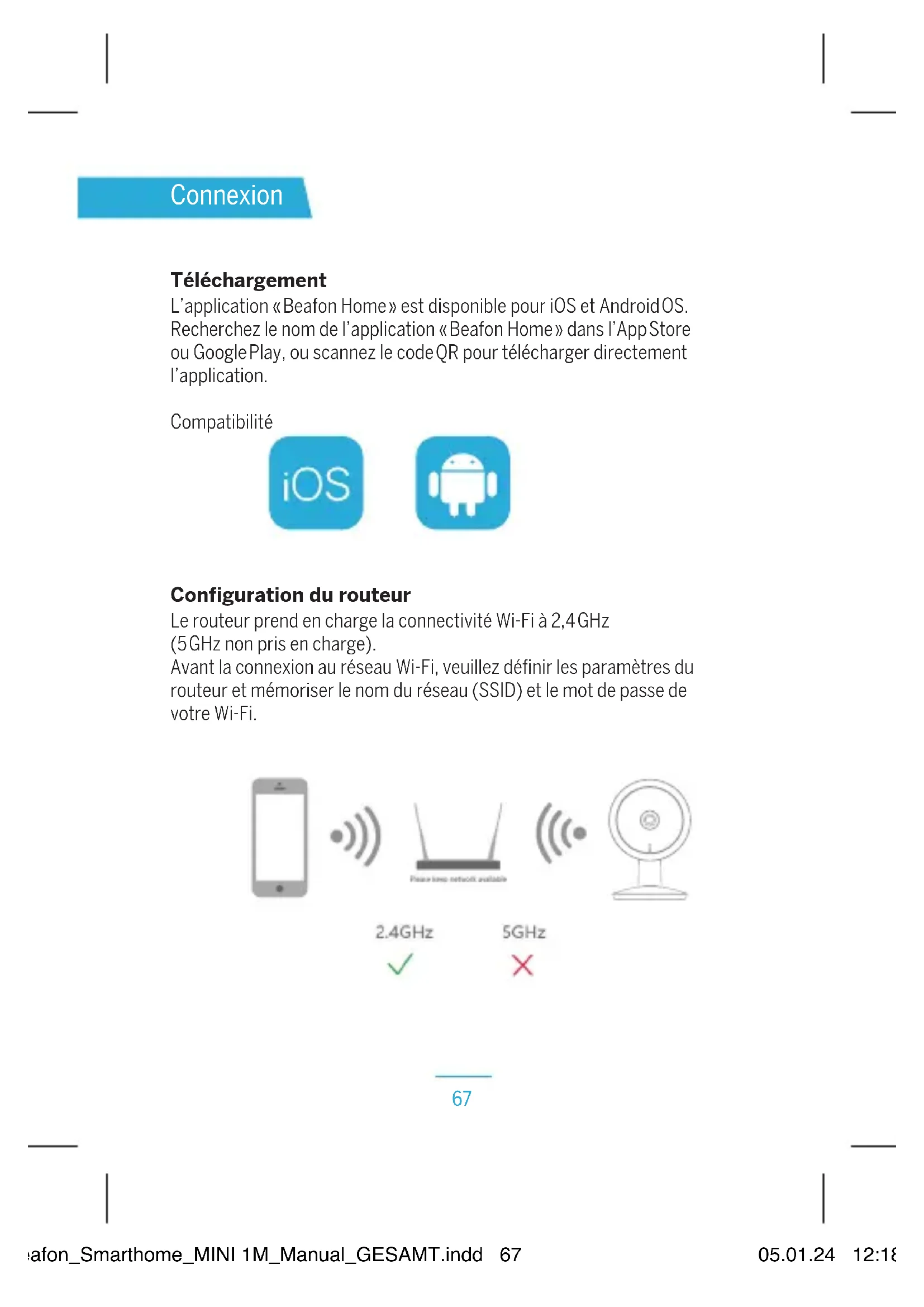

L'application « Beafon Home » est disponible pour iOS et AndroidOS. Recherchez le nom de l'application « Beafon Home » dans l'App Store ou Google Play, ou scannez le code QR pour télécharger directement l'application.

Compatibilité

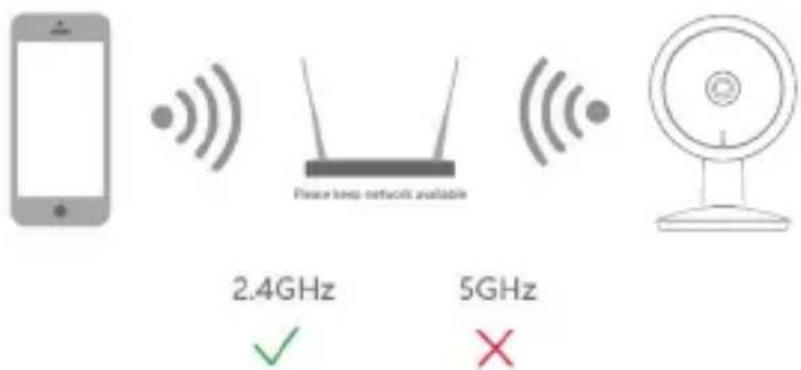

Configuration du routeur

Le routeur prend en charge la connectivité Wi-Fi à 2,4GHz (5GHz non pris en charge).

Avant la connexion au réseau Wi-Fi, veuillez définir les paramètres du routeur et mémoriser le nom du réseau (SSID) et le mot de passe de votre Wi-Fi.

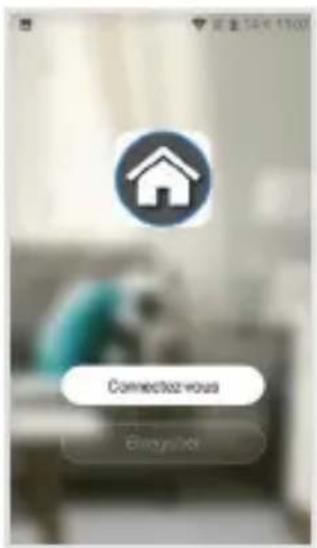

Ouvrez l'application Beafon Home, puis cliquez sur « Enregistrer ». Lisez la « Politique de confidentialité », puis cliquez sur « D'accord ».

Étape 2

Saisissez un numéro de téléphone mobile légal et valide ou une adresse e-mail, puis cliquez sur « Suivant ». Saisissez le code de vérification, puis connectez-vous dans l'application.

Configuration du code QR

Étape1

Ouvrez l'application Beafon Home, puis cliquez sur « Ajouter une Maison ». Vous pouvez personnaliser le nom de la famille et les paramètres associés.

Étape 2

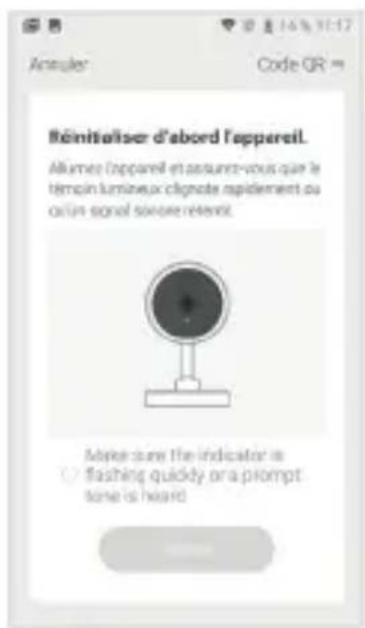

Poursuivez en cliquant sur « Vidéosurveillance » >> « Caméra de sécurité », puis choisissez « Ajouter » ou « + » dès que vous êtes prêt à ajouter la caméra.

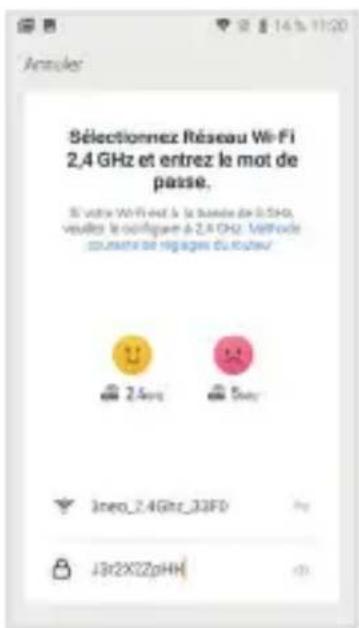

Dans l'interface « Ajouter », poursuivez en cliquant sur « Suivant », puis vous devrez saisir les informations de mot de passe du Wi-Fi.

Remarque:

1. La caméra ne prend en charge que les réseaux Wi-Fi à 2,4 GHz.
2. Le nombre de caractères du nom réseau (SSID) et du mot de passe du routeur ne doit pas dépasser les 24 caractères.

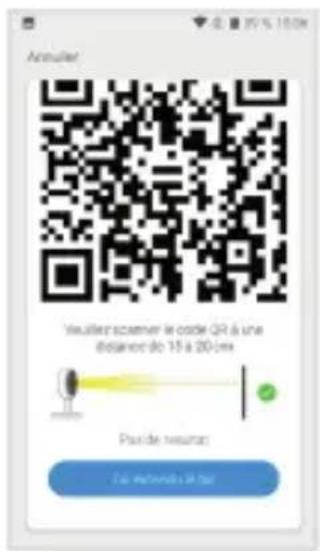

Étape 4

Dans cette interface, vous devez scanner le code QR affiché sur votre téléphone avec votre caméra, dès que vous entendez le son « dong dong dong ». La configuration doit se terminer dans les 30 s.

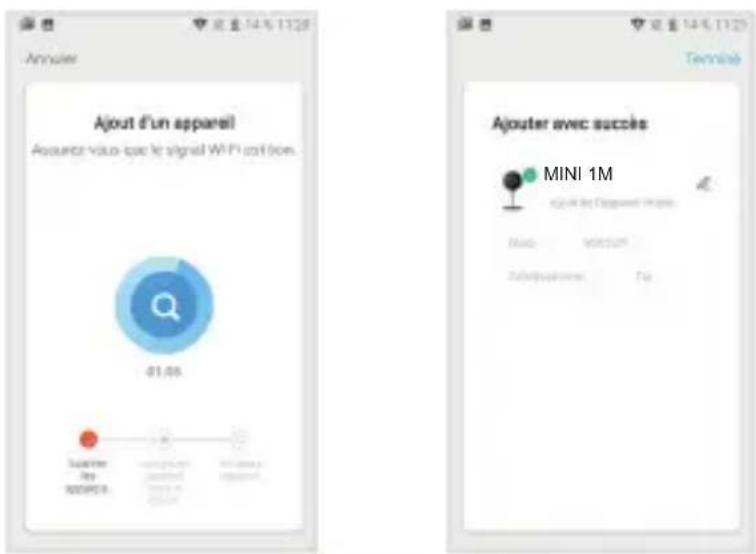

Étape 5

Lors de la connexion, vous devrez vous assurer que votre routeur, votre téléphone mobile et votre caméra soient les plus proches possibles. Une fois la caméra ajoutée avec succès, cliquez sur « 📊 » pour personnaliser le nom de la caméra.

71

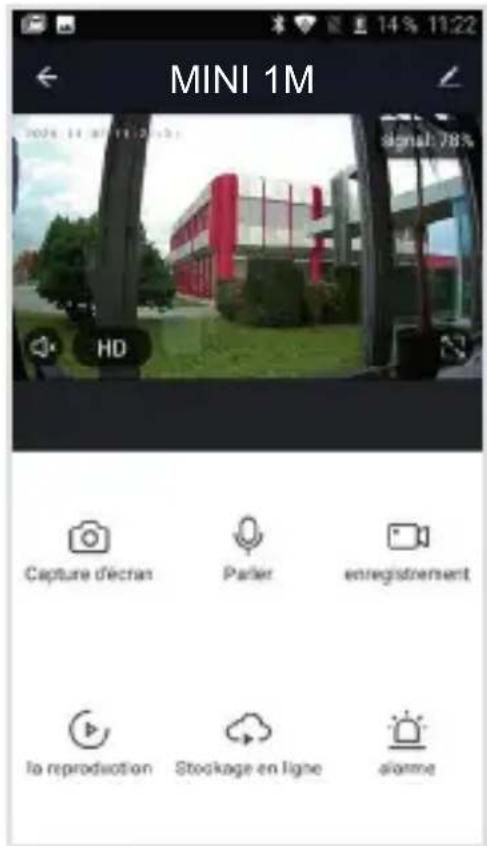

Réglages

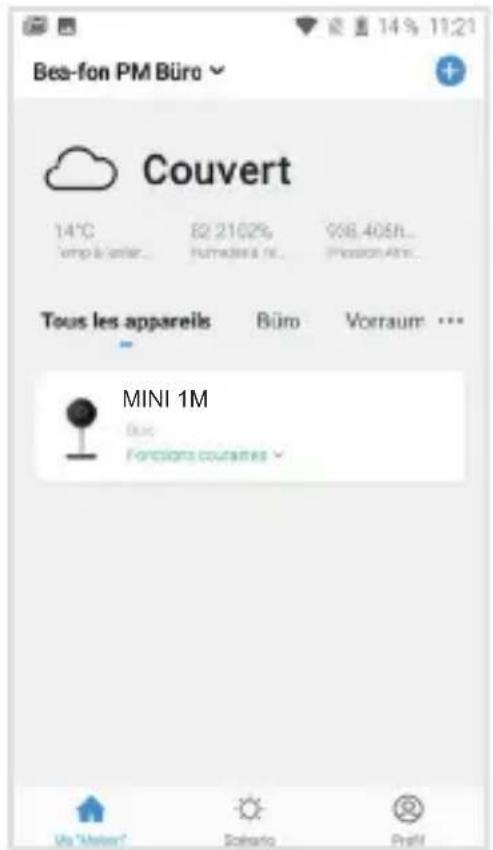

Dans l'interface « MINI1M », cliquez sur « pour régler les fonctions communes de la caméra.

FAQ

Q: que faire si les images de la caméra ne s'affichent pas correctement ?

R: vérifiez si le réseau fonctionne normalement. Placez la caméra le plus près du routeur. Si ce n'est pas le cas, il est préférable de réinitialiser la caméra et de l'ajouter à nouveau.

Q : pourquoi la caméra est-elle encore dans la liste des appareils après que je l'ai réinitialisée ?

R: après avoir réinitialisé la caméra, vous perdrez la configuration réseau de la caméra, mais la configuration ne change pas dans l'application. Si vous supprimez la caméra de votre compte, vous devrez l'ajouter à nouveau.

Q: comment configurer la caméra sur un autre routeur/réseau ?

R: en premier lieu, supprimez la caméra de votre compte dans l'application, puis réinitialisez-la. Ensuite, configurez à nouveau votre caméra dans l'application.

Q: pourquoi la caméra ne reconnaît-elle pas la carte SD?

R: il est recommandé d'insérer la carte SD après l'avoir éteinte. Vérifiez si la carte SD est correctement insérée et si elle est formatée en FAT32. La carte SD n'est pas reconnue si l'environnement Internet n'est pas favorable.

Q : pourquoi ne reçois-je pas les notifications de l'application sur mon téléphone ?

R: veuillez confirmer que l'application est en exécution sur le téléphone et que la fonction de rappel correspondante a été activée; la notification de message et les autorisations système du téléphone mobile ont été activées.

Fonctions

Retournement vidéo

Retournez votre vidéo verticalement à tout moment pour un maximum de flexibilité.

Détection de mouvement

Les détecteurs de mouvement vous avertissent dès qu'un mouvement est détecté.

Enregistrer

Enregistrez en permanence en utilisant le stockage sur carte SD ou infonuagique (cloud).

Jour et nuit

La puissante vision nocturne permet une surveillance sans interruption, même en pleine obscurité.

Instructions générales de sécurité

Lisez les instructions avant d'utiliser pour la première fois!

1. N'utilisez pas l'appareil au-delà des valeurs de température, d'humidité ou de source d'alimentation spécifiées.
2. Fixez solidement l'appareil sur des surfaces verticales (murs/portes solides) qui ne sont pas sujettes aux vibrations ou aux chocs. Évitez l'humidité excessive, la poussière forte et les vapeurs agressives.
3. N'installez pas les appareils à proximité de sources de chaleur telles que des radiateurs, des poêles ou à proximité d'appareils électroniques de divertissement (par exemple, téléviseurs, récepteurs stéréo, amplificateurs).
4. Manipulez l'appareil avec précaution. Ne frappez pas et ne secouez pas car cela pourrait endommager l'appareil.
5. N'essayez pas d'ouvrir ou de réparer l'appareil vous-même - contactez impérativement votre revendeur!
6. En cas d'élimination, l'appareil doit être éliminé séparément des ordures ménagères dans le respect de l'environnement (ancien point de collecte des appareils électroniques/piles) (conformément à la loi sur les équipements électriques et électroniques)
7. Utilisez uniquement un détergent doux et essuyez doucement avec un chiffon doux. N'utilisez pas de produits de nettoyage puissants ou abrasifs.

IMPORTANT: Seules les zones privées peuvent être enregistrées avec la caméra (image et son)! Toute orientation dans l'espace public est conforme à la loi!

Données techniques détaillées

Caméra

Capteur d'image : 1/2.8" 3Megapixel CMOS

Résolution: 2304(H) x 1296(V) = Super-HD

Vitesses d'obturation : 1/20\~1/10s

Exposition: Couleur 0.01Lux @ F2.0 Noir / Blanc 0.001Lux @ 2.0

Capteur de nuit infrarouge: jusqu'à 10 mètres

Mode nuit : Automatique (ICR) - couleur / noir et blanc

Contraste: DWDR (Digital Wide Dynamic Range)

Objectif: 3,6mm@F2.0(86°/47°/100°) grand angle

Vidéo et audio

Compression: H.264

Débit binaire : 32 Kbit/s \~ 2 Mbit/s

Audio : haut-parleur intégré et micro 2 voies

Réseau

Déclencheur d'alarme : détection de mouvement intelligente

Ligne de transmission maximale

Wi-Fi 2,4 GHz: 0,063W (18dBm)

Logiciels pris en charge : iOS 9 ou plus récent, Android 5 ou plus récent

Sécurité : authentification des utilisateurs, connexion cryptée

Général

Température de

fonctionnement: -20 à 50°C

Alimentation: DC 5V/1A (USB Typ-C)

Consommation: 2,5W max.

Stockage : emplacement pour carte MicroSD (max 256 GB)

Dimensions : 62x61x89mm

Poids net : environ 60g

Déclaration de conformité

Fabricant: Bea-fon Mobile GmbH

Enzing 4, 4722 Peuerbach, Austria

Importateur : Bea-fon Mobile GmbH

placer:

Modèle:

Description de l'article : Caméra IP

www.beafon.com;

Mini 1M / BEASH-1M-W / Mini 8

Bay Area Compliance Laboratories Corp. China Kunshan No.248 Chenghu Road, Kunshan Development Zone, Jiangsu - Zip Code : 215300 , China possède les certificats d'examen UE de type suivants (Zertifikat Nr.: AOC RSHA210901001-02 / AOC RSHA210901001-03) - ou certificat RoHS Shenzhem UONE Test Co., LTD. Unit 4B, Building B4, China Merchants Guangming Science Park, Tourist Road 3009, Guangming New District, Shenzhen, (Report Nr.: U00903230201603-1E) L'objet de la déclaration décrit ci-dessus est conforme à la législation d'harmonisation de l'Union applicable :

Directive EU 2014/30/EU, directive EU sur les équipements radio 2014/53/UE (RED) et directive RoHS (EU) 2015/863 modifiant l'annexe II de la directive 2011/65/EU

Le fabricant/importateur est seul responsable de la délivrance de cette déclaration de conformité.

Norme d'essai :

EMC Directive 2014/30/EU

Harmonized Standards	Test Report Number
EN50130-4:2011+A1:2014EN 55032:2015+A1:2020EN 55035:2017+A11:2020EN IEC 61000-3-2:2019+A1:2021EN 61000-3-3:2013+A1:2019	RSHA210901001-01A

Radio Equipment Directive 2014/53/EU

Essential Requirement	Harmonized Standards	Test Report Number
Radio	ETSI EN 300 328 V2.2.2 (2019-07) RSHA210901001-01B
EMC	ETSI EN 301 489-1 V2.2.3 (2019-11)ETSI EN 301 489-17 V3.2.4 (2020-09)	RSHA210901001-02
Health	EN IEC 62311:2020	RSHA210901001-01C
Safety	EN IEC 62368-1:2014+A11:2017	RSHA210901001-SF

RoHS Directive(EU) 2015/863 amending Annex II to Directive 2011/65/EU

Applicable Standards	Test Report Number
IEC 62321-1:2013, IEC 62321-2:2021IEC 62321-3-1:2013IEC 62321-4:2013+A1:2017, IEC 62321-5:2013IEC 62321-6:2015, IEC 62321-7-1:2015IEC 62321-7-2:2017, IEC 62321-8:2017	U00903230201603-1E

Pour la justesse :
