Mini 1M - Überwachungskamera Bea-fon - Kostenlose Bedienungsanleitung

Produkttyp	Überwachungskamera
Marke	Bea-fon
Modell	Mini 1M
Videoauflösung	2304 x 1296 (Super-HD)
Bildsensor	1/2.8" CMOS 3 Megapixel
Nachtsicht	Bis zu 10 Meter (IR)
Objektiv	3,6 mm @ F2.0 (Weitwinkel 86°/47°/100°)
Blickwinkel	86° (horizontal), 47° (vertikal), 100° (diagonal)
Videokompression	H.264
Audio	Eingebauter Lautsprecher und bidirektionales Mikrofon
Konnektivität	Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n)
Speicher	MicroSD-Kartenslot (max. 256 GB) und Cloud-Speicher
Stromversorgung	5 V DC / 1 A (USB Typ-C)
Stromverbrauch	2,5 W max.
Abmessungen	62 x 61 x 89 mm
Nettogewicht	Ca. 60 g
Betriebstemperatur	-20 °C bis 50 °C
Bewegungserkennung	Ja, mit Push-Benachrichtigungen
Tag- und Nachtsicht	Automatisch (ICR), Farbe und S/W
Videospiegelung	Ja, vertikal
Kontinuierliche Aufnahme	Auf SD-Karte oder Cloud
Pflege	Mit einem weichen Tuch und mildem Reinigungsmittel reinigen. Keine Scheuermittel verwenden.
Sicherheit	Nicht öffnen oder selbst reparieren. Nur für den privaten Gebrauch. Datenschutzgesetze beachten.
Lieferumfang	Netzadapter, USB-Kabel, Klebeband, Dübel/Schrauben, Bedienungsanleitung

Häufig gestellte Fragen - Mini 1M Bea-fon

Was tun, wenn die Kamerabilder nicht richtig angezeigt werden?

Überprüfen Sie, ob das Netzwerk normal funktioniert. Platzieren Sie die Kamera so nah wie möglich am Router. Wenn das Problem weiterhin besteht, setzen Sie die Kamera zurück und fügen Sie sie erneut in der App hinzu.

Warum ist die Kamera nach dem Zurücksetzen noch in der Geräteliste?

Das Zurücksetzen löscht die Netzwerkkonfiguration, aber nicht die App-Daten. Um sie vollständig zu entfernen, gehen Sie in die App, löschen Sie die Kamera aus Ihrem Konto und setzen Sie sie zurück, bevor Sie sie neu konfigurieren.

Wie konfiguriere ich die Kamera in einem anderen WLAN-Netzwerk?

Löschen Sie zuerst die Kamera aus Ihrem Konto in der App und setzen Sie das Gerät zurück. Folgen Sie dann dem normalen Einrichtungsvorgang mit dem neuen Netzwerk.

Warum erkennt die Kamera meine SD-Karte nicht?

Stellen Sie sicher, dass die SD-Karte nach dem Ausschalten der Kamera eingelegt wird. Überprüfen Sie, ob sie im Format FAT32 vorliegt und erkannt wird (max. 256 GB). Eine instabile Netzwerkumgebung kann ebenfalls die Erkennung verhindern.

Warum erhalte ich keine App-Benachrichtigungen auf meinem Telefon?

Bestätigen Sie, dass die App läuft und dass Benachrichtigungen in den App- und Systemeinstellungen aktiviert sind. Überprüfen Sie auch, ob die Bewegungserkennung aktiviert ist.

Kann ich die Kamera mit einem 5-GHz-WLAN-Netzwerk verwenden?

Nein, die Kamera unterstützt nur 2,4-GHz-WLAN. Wenn Ihr Router auf 5 GHz sendet, konfigurieren Sie ihn so, dass er auch auf 2,4 GHz sendet.

Wie nehme ich Videos kontinuierlich auf?

Sie können eine MicroSD-Karte (bis zu 256 GB) in die Kamera einlegen, um lokal aufzunehmen, oder über die Beafon Home App einen Cloud-Speicher abonnieren.

Ist die Beafon Home App mit allen Smartphones kompatibel?

Die App ist kompatibel mit iOS 9 oder höher und Android 5 oder höher. Laden Sie sie aus dem App Store oder Google Play herunter.

Kann ich von unterwegs auf meine Kamera zugreifen?

Ja, nach der Einrichtung können Sie über die Beafon Home App von überall aus den Live-Stream anzeigen und Benachrichtigungen erhalten, sofern Sie eine Internetverbindung haben.

Was ist im Lieferumfang der Bea-fon Mini 1M Kamera enthalten?

Die Box enthält die Kamera, einen Netzadapter (5 V / 1 A), ein USB-Typ-C-Kabel, Klebeband, Dübel und Schrauben zur Befestigung sowie eine Bedienungsanleitung.

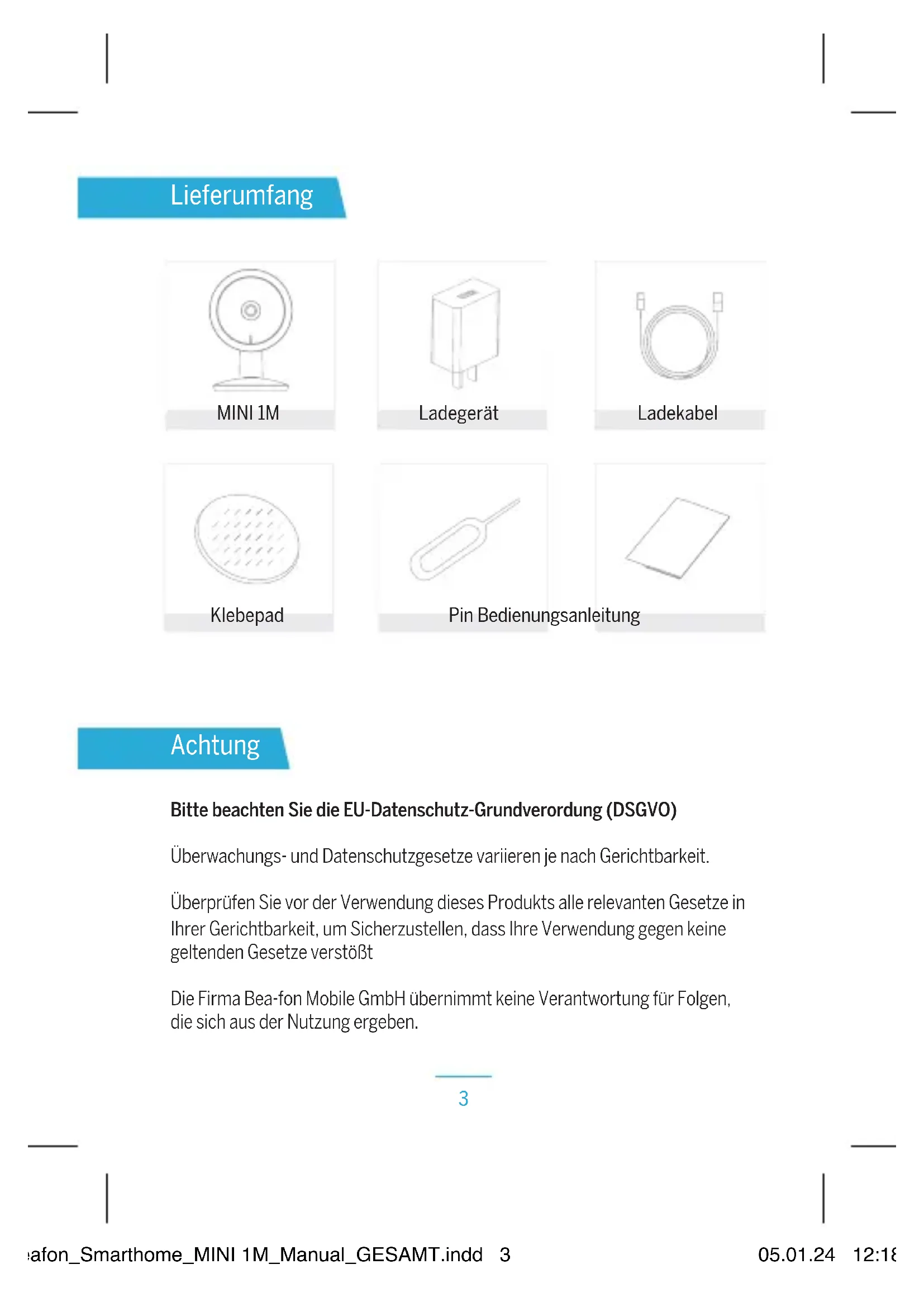

BEDIENUNGSANLEITUNG Mini 1M Bea-fon

Pin Bedienungsanleitung

Achtung

Bitte beachten Sie die EU-Datenschutz-Grundverordung (DSGVO)

Überwachungs- und Datenschutzgesetze variieren je nach Gerichtbarkeit.

Überprüfen Sie vor der Verwendung dieses Produkts alle relevanten Gesetze in Ihrer Gerichtbarkeit, um Sicherzustellen, dass Ihre Verwendung gegen keine geltenden Gesetze verstößt

Die Firma Bea-fon Mobile GmbH übernimmt keine Verantwortung für Folgen, die sich aus der Nutzung ergeben.

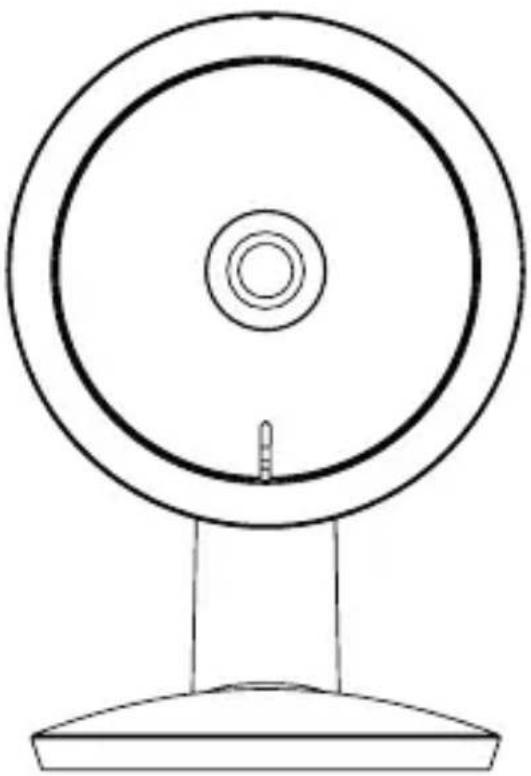

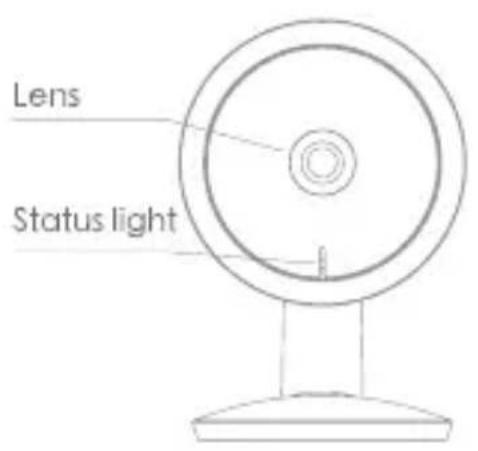

Lens Status light

Status light • Durchgehend rotes Licht: Die Kamera ist nicht mit dem Netzwerk (WiFi) verbunden.

• Blinkendes rotes Licht: Warten auf WiFi-Verbindung
  • Durchgehend blaues Licht: Kamera läuft korrekt
• Blinkendes blaues Licht: Verbindungaufbau

Mikrofon Erfasst Töne

Speicherkarten Slot Unterstützt Micro-SD-Kartenspeicher (Max.128G) Formatierung=FAT32

Reset Taste Halten Sie die „Reset-Taste“ 5 Sekunden lang gedrückt, um das Gerät zurückzusetzen (Wenn Sie die Einstellungen geändert haben, werden die Werkseinstellungen wiederhergestellt.)

Installation

1. Kleben Sie das Klebepad in die Mitte des Kamerabodens.

1. Stellen Sie die Kamera auf einen sauberen und ebenen Untergrund.

Die „Beafon Home“ App ist sowohl für iOS als auch für Android verfügbar. Suchen Sie im App Store oder im Android Play Store Market nach dem Namen „Beafon Home“ oder scannen Sie den QR-Code, um die App herunterzuladen.

Unterstützt

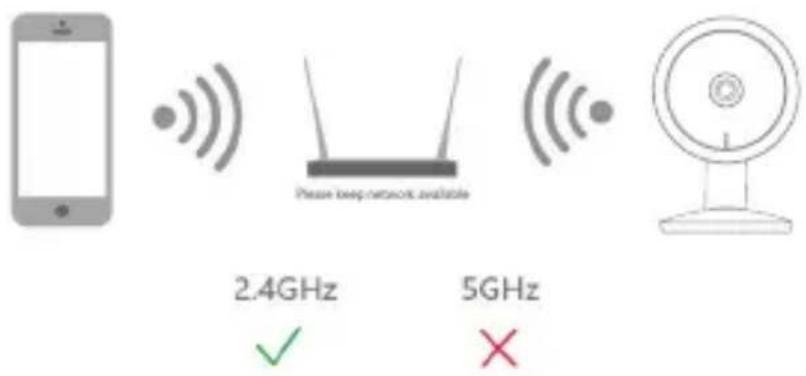

Router einrichten

Der Router muss das Frequenzband 2,4-GHz-WLAN unterstützen (5-GHz-WLAN wird von der Kamera nicht unterstützt)

Um eine Verbindung zum WLAN-Netzwerk herstellen zu können, stellen Sie die Parameter des Routers (2,4 GHz) wie oben angeführt und notieren Sie die SSID bzw. das Kennwort Ihres WLANs.

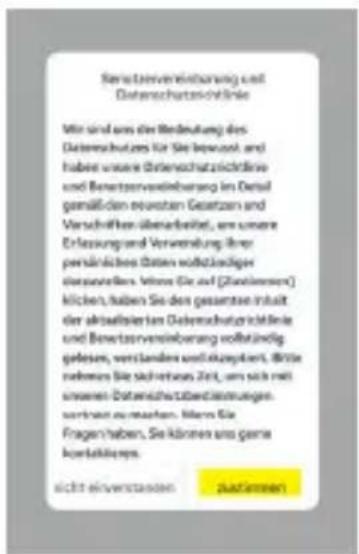

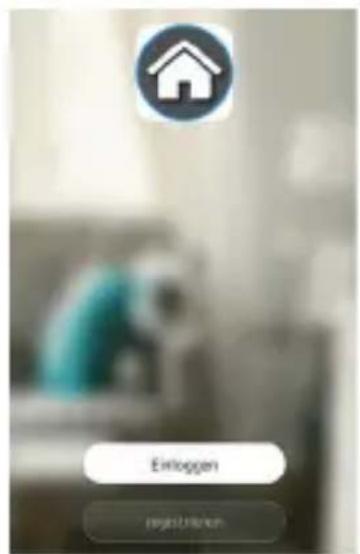

Öffnen Sie die Beafon Home App; klicken Sie auf „registrieren“ und lesen Sie die „Datenschutzrichtlinien“. Um diese zu bestätigen, klicken Sie anschließend auf „zustimmen“.

Einloggen engagement

Sensstatenvereinbarang und Datenschutzsichtlinie Wir sind aus den Bedeutung des Datenschutzes für Sie beswalt und haber unsere datenschutzsichtlinie und Bewertersvereinbarung im Detsil gemäß dem reuosten Gesetzen und Verschriften überarbeitet, um unsere Erlassungs-und Verwendung ihrer persänisches Daten woktkontlicher dassverträten. Vinnen Sie auf (Zinsübersen) klicken, haben Sie den gesamtes insuit der aktualisierten Datenschutzsichtlinie und Bewertersvereinbarung vollständig gelesen, verstanden und erzeugiert, bitte nehmen Sie sichreises Zeit, um sich mit senssten Datenschutzsichtlinie. sicht einverstanden. Zustieren

Schritt 2

Geben Sie eine gültige Handynummer oder E-Mail-Adresse ein und klicken Sie auf „Weiter“. Danach erhaltenen Sie per SMS/Mail einen Bestätigungscode und geben diesen anschließend in der Beafon Home App ein.

registrieren Website mail ■ Anwendung wird für Continuing Nichtsobredingsgesamt und Oktansüberschreibungen

Geben Sie den Bestätigungscode ein — Das Abzücksüberschuss vor allem bis 10. Mai 2008

Kopplung/QR-Code-Konfiguration

Schritt 1

Öffnen Sie die Beafon Home App, klicken Sie unter Profil auf „Familienverwaltung“. Unter „Erstellen Sie ein Zuhause“ können Sie den Familiennamen und die zugehörigen Einstellungen anpassen.

Familienverwaltung Méin Zuhause . Erstellen Sie ein Zuhause Tritt einem Haas bei

Abbrischen Erstellen Sie ein Zuhause Speichens Familienname* Du-Ion Familienstandert Verwecken Rum Mehonzinsener Schlafakturer Zweite Schlaufzinsener Esszinsener Küche Arbeitzinsener Fägen Sie andere Klüste Hirza

Schritt 2

Klicken Sie auf „Gerät hinzufügen“ oder „+ Symbol“. Danach auf „Videoüberwachung“ und weiters auf „Sicherheitskamera“ um die MINI Kamera auszuwählen.

Willkommen zu Hause Richten Stellen-Sandert für wacheln information@hause Alle Geräte Währstimmern Schlafzimmerwes Kurz-geräte, 2016 einnatigen Gerdel hinauflagen

Maneuelt hinaufügen Automotive Videnderweichung Reinserme HJ sycholips sach Kuayant Kuayant Großen Kauftel Kaptes Kauftel Kütteng Acorvans 40% 30% Kördeng Açama Curnes Südameris Südameris Diaphara Südameris Müdeber weichung Südameris Neuernig

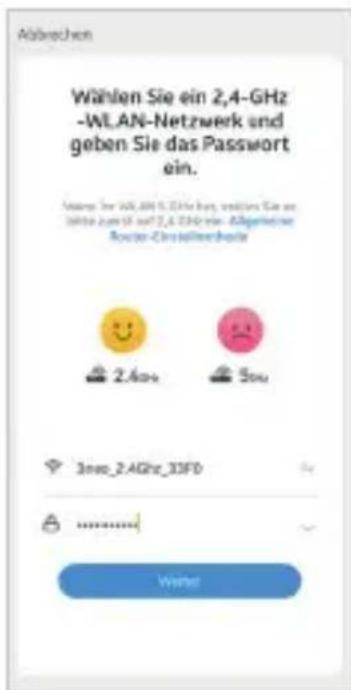

Schritt 3

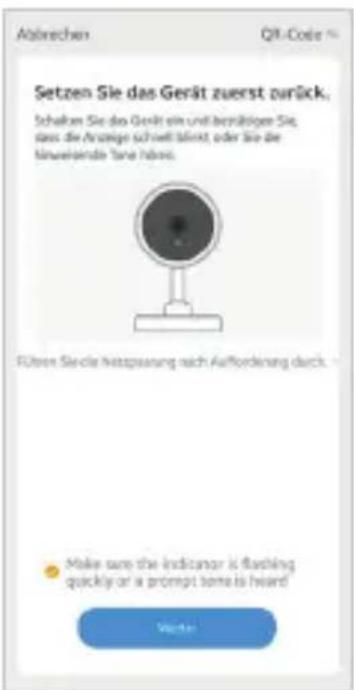

Schalten Sie das Gerät ein und stellen Sie sicher, dass die LED Anzeige blinkt. Setzen Sie ggf. das Gerät zuerst zurück (mittels Reset Knopf). Bestätigen Sie diese Maske durch Anhaken und gehen Sie auf „Weiter“

Wählen Sie ein Netzwerk aus und geben Sie das Passwort ein.

Abrechen QR-Cole Setzen Sie das Gerät zuerst zurück. Schalten Sie die Gerät ein und benötigen Sie, dass die Anzeige schwell bleibt, oder Sie die Ninweisende Tone händ. Rüten Sie die hitzpassung nach Auffordnung durch. Make sure the indicator is flashing quickly or a prompt time is heard! Werte

Wählen Sie ein 2,4-GHz -WLAN-Netzwerk und geben Sie das Passwort ein. Vorner: Sie 20,891,500 Hz, wöhlen Sie an wöhne zum 31 und 2,4 GHz ein Allgemeine Routa-Cristallverhöhe 2.4GHz 5ou 3neo_2.4GHz_33FD Winter

Hinweis

• Die Kamera unterstützt nur 2,4-GHz-WLAN.
- Der Name vom Netzwerk (SSID) und das Passwort des Routers darf 24 Stellen nicht überschreiten.

Ansonsten kann keine Verbindung aufgebaut werden.

Schritt 4

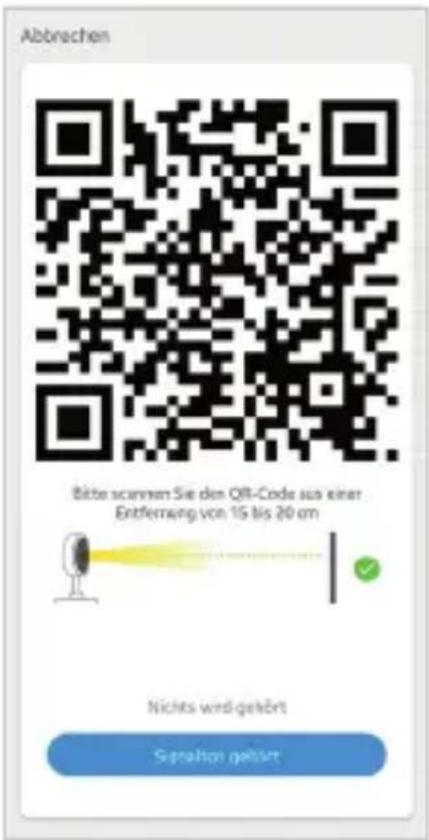

In der nächsten Oberfläche erscheint ein QR-Code in Ihrem Smartphone.

Bitte scannen Sie diesen mit der MINI Kamera aus einer Entfernung von 15 bis 20 cm. Die Kamera signalisiert den Scan mittels „dong dong dong“. Klicken Sie anschließend auf „Signalton gehört“ um den Vorgang abzuschließen.

Wenn kein Signalton ertönt klicken Sie auf „Nichts wird gehört“ und folgen Sie den Anweisungen. Hinweis: Der Scanvorgang sollte innerhalb von ca. 30 s erfolgen (LED blinkt), da die Kamera sich ansonsten ohne Verbindung in einen Schlafmodus versetzt.

Abbrachen Bitte scanned Sie den QR-Code aus einer Entferung von 15 bis 20 cm Nichts wird gehört Signalon gehört

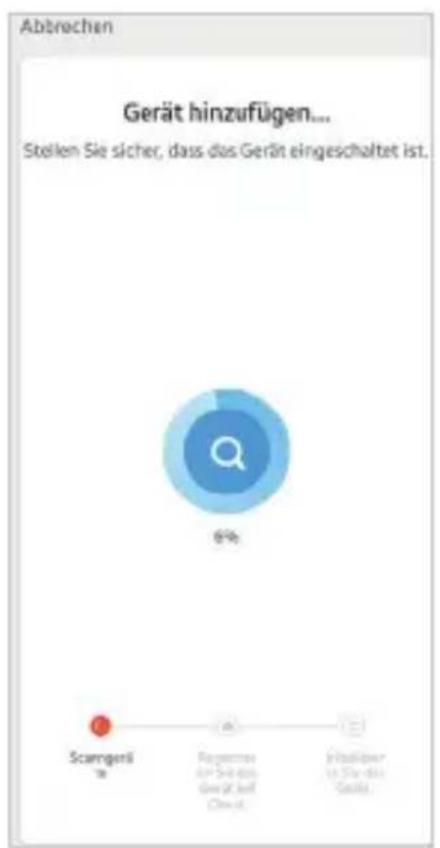

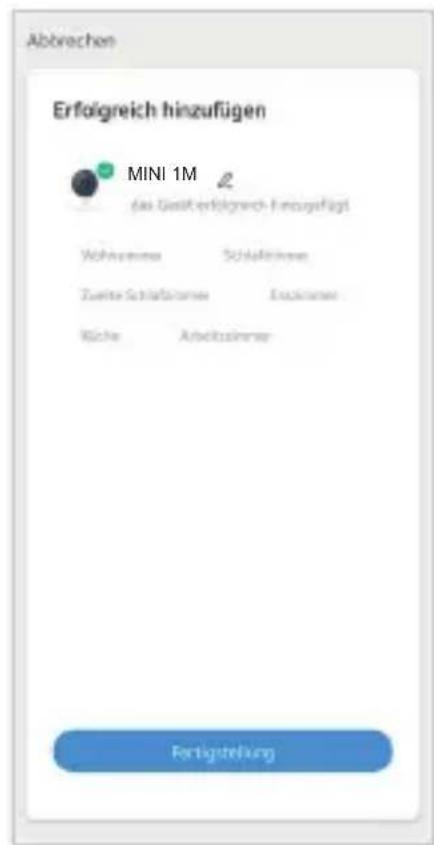

Schritt 5

Stellen Sie sicher, dass während des Verbindungsaufbaus Router, Smartphone und Kamera sich so nahe wie möglich befinden. Wenn die MINI Kamera erfolgreich hinzugefügt wurde, klicken Sie auf „Fertigstellung“.

Klicken Sie ggf. auf das Stift Symbol um den Namen der Kamera abzuändern (falls gewünscht).

Abbrechen Gerät hinzufügen... Stellen Sie sicher, dass das Gerät eingeschaltet ist. 6% Scangeräte Regrettes in St. der Gesells und Gesells Fälligerer in St. der Gesells

Abbrechen Erfolgreich hinzufügen MINI 1M das Gerät-Erfolgreich-Einzugefügt Vöhungen Schlafbrüsse Zuerns Schlafbrüsse Ergebnisierer Küche Arbeitsinstrumenter Fertigstellung

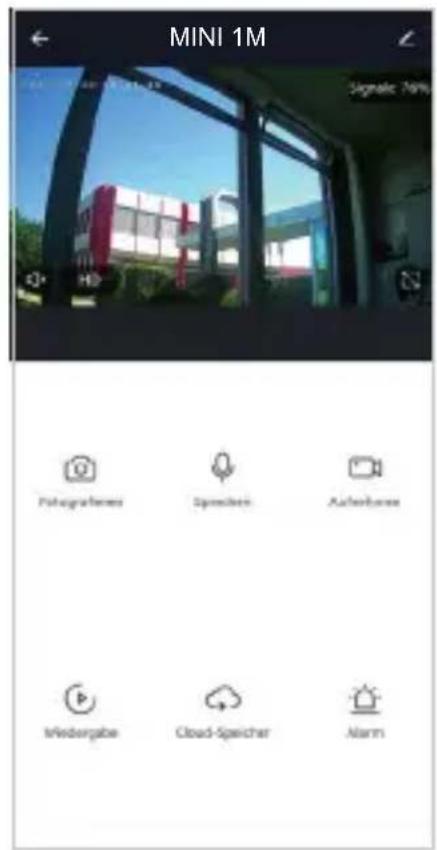

Einstellungen

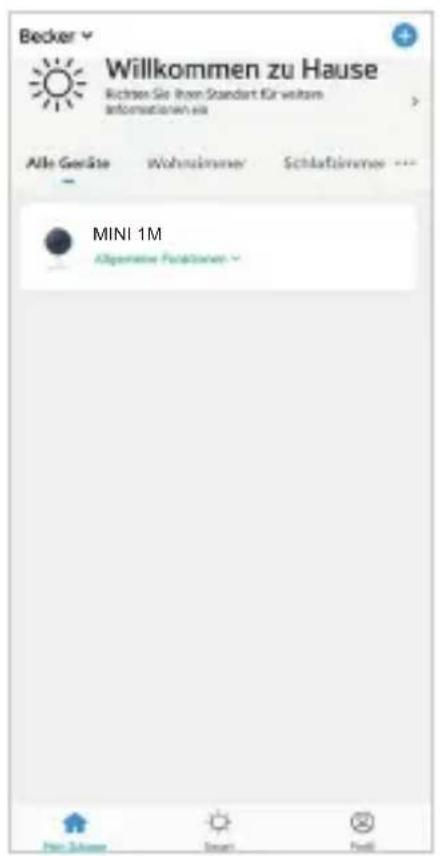

Klicken Sie in der Benutzeroberfläche auf „Mini 1M“ (oder abgeänderten Namen) um die allgemeinen Funktionen der Kamera festzulegen.

Becker Willkommen zu Hause Richten Sie Rohm Standart für weitem informationen sa Alle Gewöse Wohnzimmer Schlafzimmer MINI 1M Allgemeine Funktionen

MINI 1M Photoengineers Speechen Autohome Infotorgabe Cloud-Speicher Alarm

FAQ

F: Die Vorschau der Kamera kann nicht richtig angezeigt werden.

A: Überprüfen Sie, ob das Netzwerk ordnungsgemäß funktioniert. Platzieren Sie die Kamera innerhalb des Sendebereichs des Routers. Wenn das Problem immer noch besteht, setzen Sie die Kamera zurück und koppeln diese erneut.

F: Warum ist die Kamera nach dem Zurücksetzen immer noch in der Liste der Geräte enthalten?

A: Der Reset Knopf setzt nur die Netzwerkkonfiguration der Kamera zurück. Die Konfiguration in der App wird dabei nicht verändert. Entfernen Sie die Kamera auch in der „Beafon Home“ App bevor Sie sie diese wieder erneut hinzufügen.

F: Wie ändere ich das Netzwerk zu einem anderen WLAN Router?

A: Führen Sie einen Reset der Kamera durch, entfernen Sie das Gerät in der App und starten Sie die Kopplung erneut.

F: Warum erkennt die Kamera die micro SD-Karte nicht?

A: Es wird empfohlen, die Speicherkarte nach dem Stromausfall erneut einzusetzen. Überprüfen Sie, ob die Speicherkarte ordnungsgemäß funktioniert und in FAT32 formartiert ist. Bei Netzwerkproblemen kann es ebenfalls zu Problemen mit dem Zugriff auf die Speicherkarte kommen.

F: Warum erhalte ich auf meinem Smartphone keine Benachrichtigungen?

A: Gehen Sie sicher das die Beafon Home App auf dem Smartphone ausgeführt wird und die entsprechenden Zugriffsrechte unter den Einstellungen gewährt wurden. Der Dienst muss im Hintergrund des Smartphones weiter aktiv bleiben.

Funktionen

Bild Flip

Drehen Sie Ihren Video Stream um 180 Grad. zB. wenn die Kamera kopfüber montiert wurde.

Bewegungserkennung

Bewegungssensoren benachrichtigen Sie, wenn eine Bewegung erkannt wird.

Aufzeichnung

Speicherung mittels microSD Karte (max. 128 GB) möglich. (siehe Slot für Speicherkarte)

Tag & Nacht Modus

Der Nachtsicht Modus bedeutet auch bei völliger Dunkelheit keine Unterbrechungen.

Allgemeine Sicherheitshinweise

Lesen Sie die Anleitung vor der ersten Inbetriebnahme!

1. Betreiben Sie das Gerät nicht über die angegebenen Temperatur-, Feuchtigkeits- oder Stromquellenwerte hinaus.
2. Befestigen sie das Gerät sicher auf vertikalen Flächen (feste Wände/Türen), die nicht zu Vibrationen oder Stößen neigen. Vermeiden Sie starke Nässe, starken Staub, aggressive Dämpfe.
3. Installieren sie die Geräte nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen, sowie nicht in der Nähe von Geräten der Unterhaltungs-elektronik (z.B.TV, Stereo-Receivern, Verstärkern).
4. Behandeln sie das Gerät vorsichtig. Nicht schlagen oder schütteln, da dies das Gerät beschädigen kann.
5. Versuchen Sie nicht das Gerät selbst zu öffnen oder zu reparieren – wenden Sie sich hier unbedingt an ihren Händler!
6. Im Entsorgungsfalle muss das Gerät getrennt vom Hausmüll umweltgerecht (Altgerätesammelstelle für Elektronik/Batterien) entsorgt werden (gemäß Elektro- und Elektronikgerätegesetz))
7. Verwenden Sie nur ein mildes Reinigungsmittel und wischen sie vorsichtig mit einem weichen Tuch. Verwenden sie keine starken oder scheuernden Reinigungsmittel.

WICHTIG: Es dürfen mit der Kamera ausschließlich nur private Bereich aufgenommen werden (Bild und Ton)! Jegliche Ausrichtung in den öffentlichen Raum ist im Sinne des StGB (Strafgesetzbuches) strengstens untersagt!

Detaillierte technische Daten

Auflösung: 2304(H) x 1296(V) = Super-HD

Verschlusszeiten: 1/20\~1/10s

Belichtung: Farbe 0.1Lux @F2.0 Schwarz/Weiß 0.01Lux @F2.0

Infrarot Nachtsensor: bis zu 10 Meter

Nachmodus: Automatisch (ICR) - Farbe/Schwarz Weiß

Kontrast: DDWDR (Digital Wide Dynamic Range)

Linse: 3,6mm @F2.0 (86°/ 47°/ 100°) Weitwinkel

Video & Audio

Komprimierung: H.264

Bitrate: 32Kbps\~2Mbps

Audio: integrierter Lautsprecher und Micro 2-Wege

Netzwerk

Alarmauslöser: intelligente Bewegungserkennung/

Geräuscherkennung

Verbindungsprotokolle: HTTP, DHCP, DNS, TCP/IP, RTSP

Verbindung: 2,4G Wi-Fi (IEEE802.11b/g/n)

Maximale Sendeleitung

WLAN 2,4GHz: 0,04W

Unterstützte Software: iOS 9 oder neuer, Android 5 oder neuer

Sicherheit: Benutzerauthentifizierung,

Verschlüsselte Verbindung, AES-128, SSL

Allgemeines

Betriebstemperatur: - 20 bis 50 °C

Stromversorgung: DC 5V/1A (USB Typ-C)

Verbrauch: 2,5W max.

Speicher: MicroSD Kartenslot (Max.256GB)

Abmessungen: 62x61x89mm

Gewicht Netto: ca. 60g

Konformitätserklärung

Hersteller:

Enzing 4, 4722 Peuerbach, Austria

Bea-fon Mobile GmbH

Importeur:

www.beafon.com;

Bea-fon Mobile GmbH

Modell:

Mini 1M / BEASH-1M-W / Mini 8

Artikelbeschreibung: IP Camera

Code : 215300, China hat folgende EU-Baumusterprüfbescheinigungen (Zertifikat Nr.: AOCRS HA21091001-02/AOC

RSHA20901001-03 bzw. Shen Zhen UONE Test Co., LTD. Unit 4B, Building B4, China Merchants Guangming Science Park, Tourist Road 3009, Guangming New District, Shenzhen, RoHS-Zertifikat (Report Nr.: U00982302016 03-1E) ausgestellt.

Der ohlenb esb ribameGegensstanddlerErklär ungerfülltde einschlägig rHlar monisie u ngrerecht vor schriften derUnion: EU Directive 2014 § Q'EU, EU Radio Equipment Directive 2014 /53/EU.(RBD) sowie RoHS Directive (EU) 2015 § 3BamendingAmex II toDirectve2 011/65//EU

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller/Importeur.

Test Standards:
EMC Directive 2014/30/EU

Harmonized Standards	Test Report Number
EN50130-4:2011+A1:2014EN 55032:2015+A1:2020EN 55035:2017+A11:2020EN IEC 61000-3-2:2019+A1:2021EN 61000-3-3:2013+A1:2019	RSHA210901001-01A

Radio Equipment Directive 2014/53/EU

Essential Requirement	Harmonized Standards	Test Report Number
Radio	ETSI EN 300 328 V2.2.2 (2019-07)	RSHA210901001-01B
EMC	ETSI EN 301 489-1 V2.2.3 (2019-11)ETSI EN 301 489-17 V3.2.4 (2020-09)	RSHA210901001-02
Health	EN IEC 62311:2020	RSHA210901001-01C
Safety	EN IEC 62368-1:2014+A11:2017	RSHA210901001-SF

RoHS Directive(EU) 2015/863 amending Annex II to Directive 2011/65/EU

Applicable Standards	Test Report Number
IEC 62321-1:2013, IEC 62321-2:2021IEC 62321-3-1:2013IEC 62321-4:2013+A1:2017, IEC 62321-5:2013IEC 62321-6:2015, IEC 62321-7-1:2015IEC 62321-7-2:2017, IEC 62321-8:2017	U00903230201603-1E
