BEDIENUNGSANLEITUNG Safer 3L Bea-fon

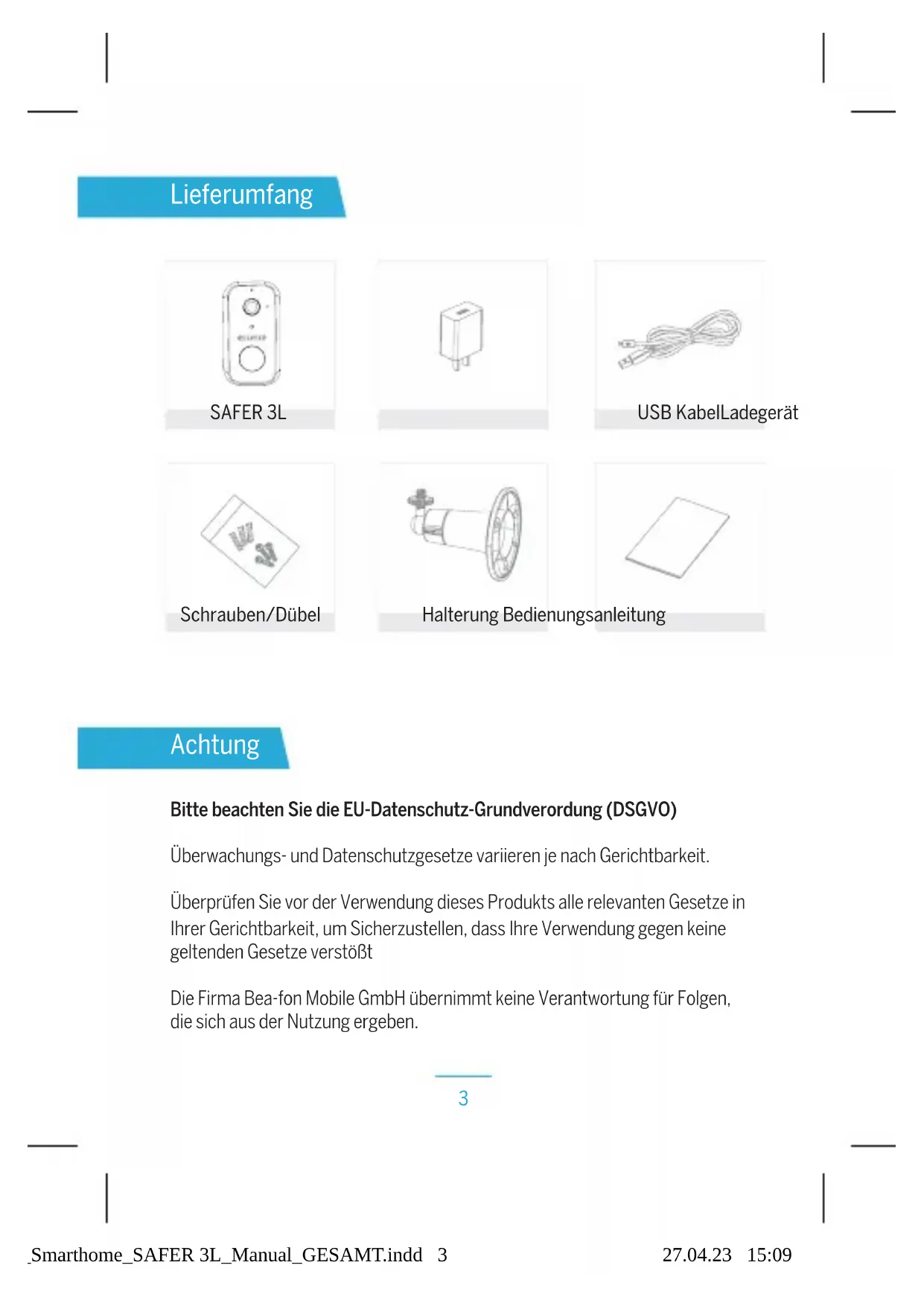

Schrauben/Dubel
Halterung Bedienungsanleitung

Achtung

Bitte beachten Sie die EU-Datenschutz-Grundverordung (DSGVO)

Überwachungs- und Datenschutzgesetze variieren je nach Gerichtbarkeit.

Überprüfen Sie vor der Verwendung dieser Produkte alle relevanten Gesetze in ihrer Gerichtbarkeit, um Sicherzustellen, dass ihre Verwendung gegen keine geltenden Gesetze verstoßt

Die Firma Bea-fon Mobile GmbH übernimmt keine Verantwortung für Folgen, die sich aus der Nutzung ergeben.

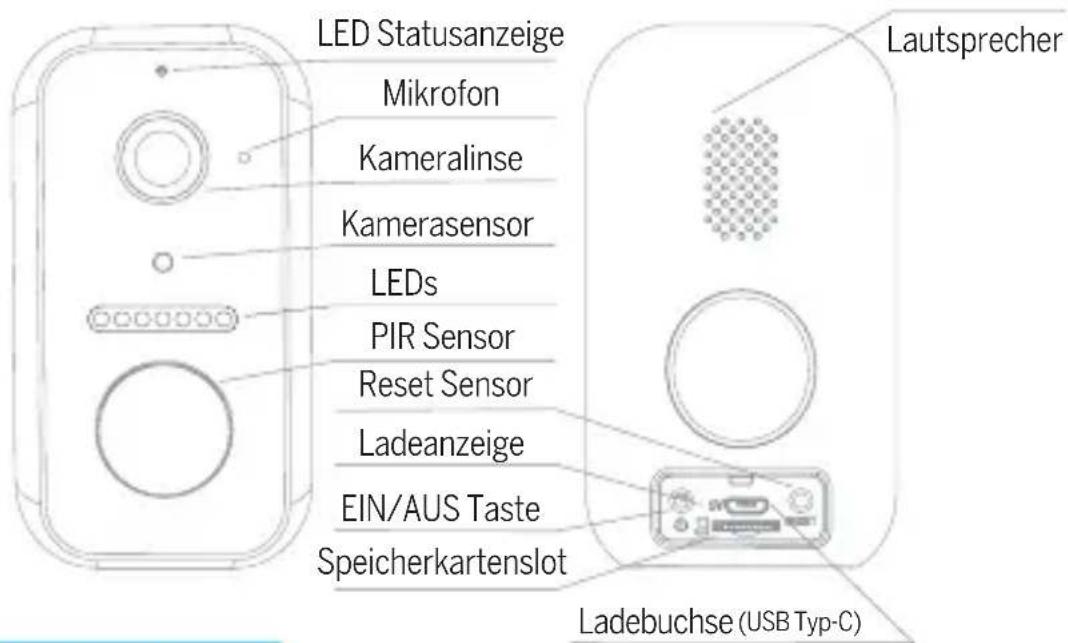

Beschreibung

Strom/Eingang DC 5V+-10%

Akku Kapazität 9600mAh

EIN/AUS Taste Drücken Sie 3 Sekunden lang die EIN/AUS Taste um die Kamera EIN bzw. AUS zu schalten

Status LED - Durchgehend rotes Licht: Die Kamera ist nicht mit dem Netzwerk (Wifi) verbunden

• Blinkendes rotes Licht: Warten auf WiFi-Verbindung (langsames blinken) Herstellen einer Verbindung (schnelles blinken)
• Blinkendes blaes Licht: Verbindungaufbau
• Durchgehend blaes Licht: Kamera lauft korrekt

Mikrofon Erfasst Tone

Speicherkarten Slot Unterstützung Micro-SD-Kartenspeicher (Max.128G)
Formatierung=FAT32

Reset Taste Halten Sie den, Reset' 5 Sekunden lang gedrückt, um das Gerät zurückzusetzen (Wenn Sie die Einstellungen geändert haben, werden die Werkseinstellungen wiederhergestellt.)

Ladeanzeige Rote Anzeige leuchtet: Akku wird geladen Blaue Anzeige leuchtet: Ladevorgang abgeschlossen

Installation

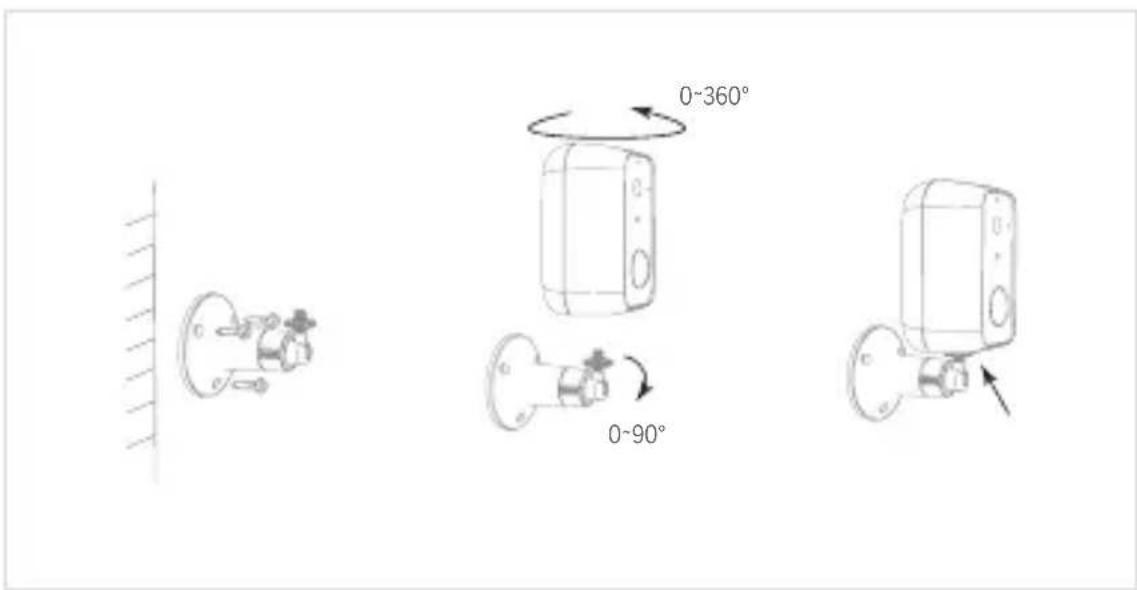

1. Befestigung der Halterung

Befestigen Sie zuerst die Halterung mittels der im Lieferumfang enthaltenen Schrauben an eine gewünschte Wand.

Drehen Sie danach die Kamera auf den Schrauben und fixieren Sie diese durch drehen.

Verbindung

Download

Die „Beafon Home“ App ist sowohl für iOS als auch für Android verfügbar. Suchen Sie im App Store oder im Android Play Store Market nach dem Namen „Beafon Home“ oder scannen Sie den QR-Code, um die App herunterzuladen.

Unterstutz

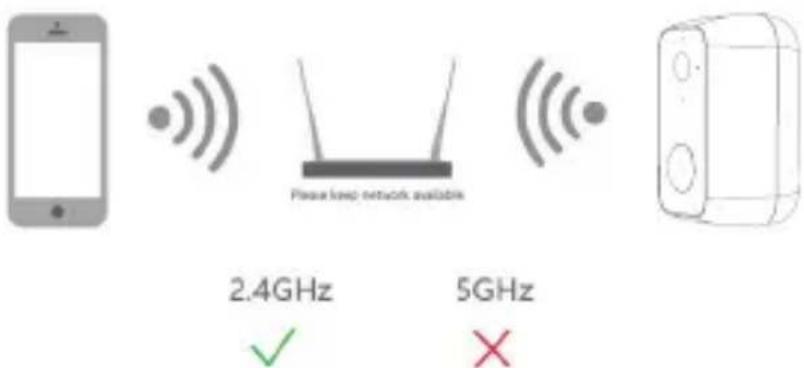

Router einrichten

Der Router muss das Frequenzband 2,4-GHz-WLAN Unterstützung (5-GHz-WLAN wird von der Kamera nicht Unterstützung)

Um eine Verbindung zum WLAN-Netzwerk herstellen zu können, stellen Sie die Parameter des Routers (2,4 GHz) wie oben angeführrt und notieren Sie die SSID bzw. das Kennwort Ihr's WLANs.

Registrierung

Schritt 1

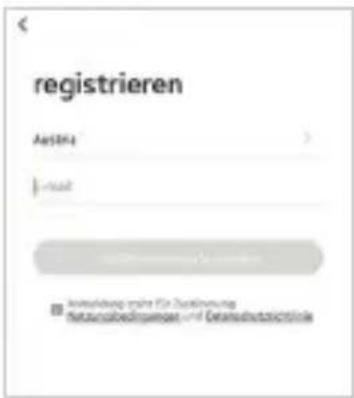

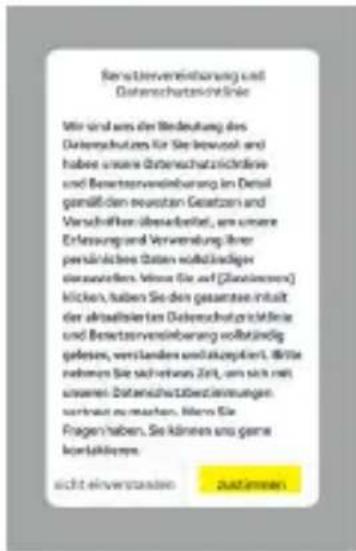

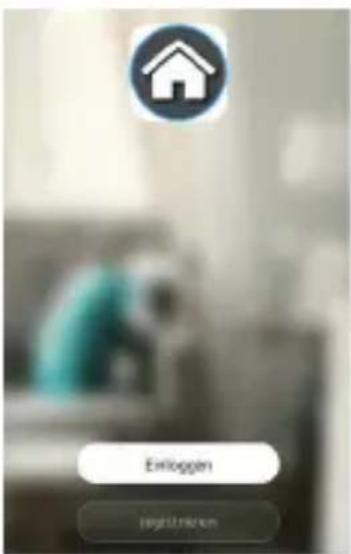

Öffnen Sie die Beafon Home App, klichen Sie auf „registrieren“ undlesen Sie die „Datenschutzrichtlinien". Um diese zu bestätigten, klichen Sie anschließend auf „zustimmen".

Schritt 2

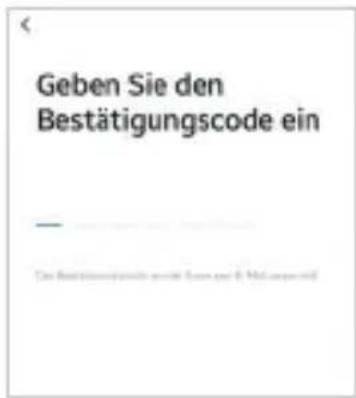

Geben Sie eine gültige Handynummer oder E-Mail-Adresse ein und klichen Sie auf „Weiter". Danach erhaltenen Sie per SMS/Email einen Bestätigungscode und geben diesen anschließend in der Beafon Home App ein.

Kopplung/QR-Code-Konfiguration

Schritt 1

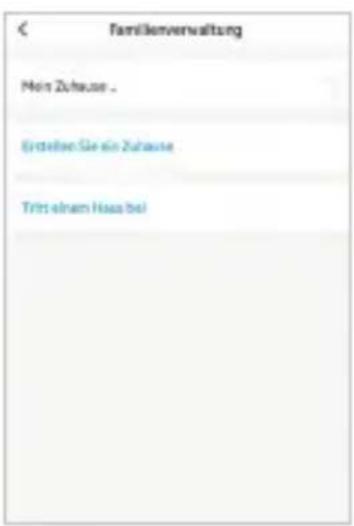

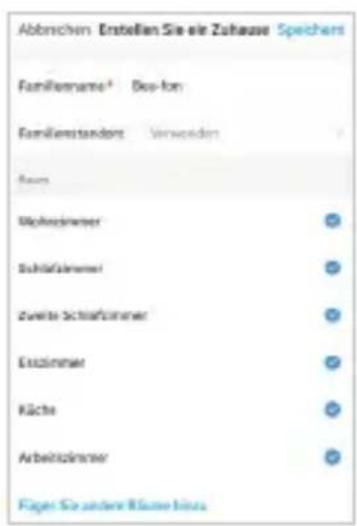

Öffnen Sie die Beafon Home App, klichen Sie unter Profil auf „Familienverwaltung". Unter „Erstellen Sie ein Zuhause“ konnen Sie den Familiennamen und die zugehörigen Einstellungen anpassen.

Schritt 2

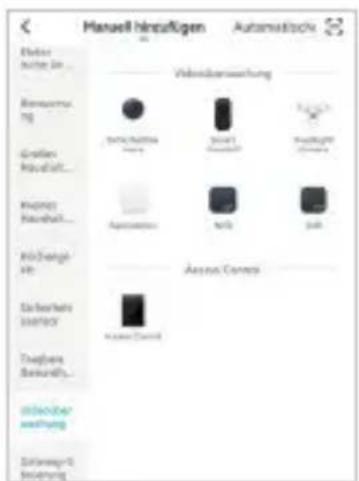

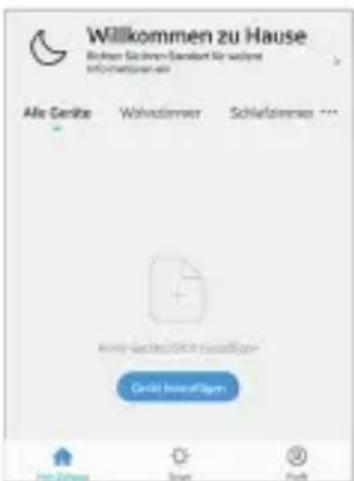

Klicken Sie unter Gerät hinzufügen /+ Symbol auf „Videoüberwachung“ und danach auf „Sicherheitskamera“ um die SAFER 3L Kamera auszuwahlen.

Schritt 3

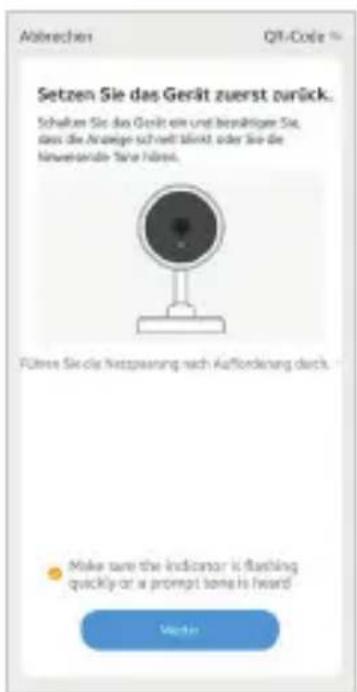

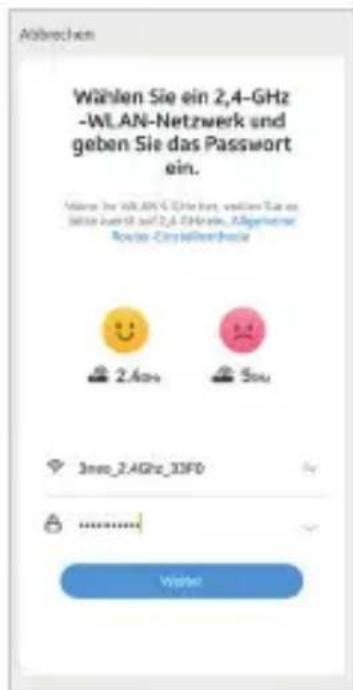

Schalten Sie das Gerät ein und stellen Sie sicher, dass die LED Anzeige blinkt. Setzen Sie ggf. das Gerät zuerst zurück (mittels Reset Knopf). Bestätigen Sie diese Maske durch Anhaken und gehen Sie auf „Weiter“

Wahlen Sie ein Netzwerk aus und geben Sie das Password ein.

Hinweis

Die Kamera unterstützt nur 2,4-GHz-WLAN.
- Der Name vom Netzwerk (SSID) und das Password des Routers damit 24 Stellen nicht überschreiben.

Ansonsten kann keine Verbindung aufgebaut werden.

Schritt 4

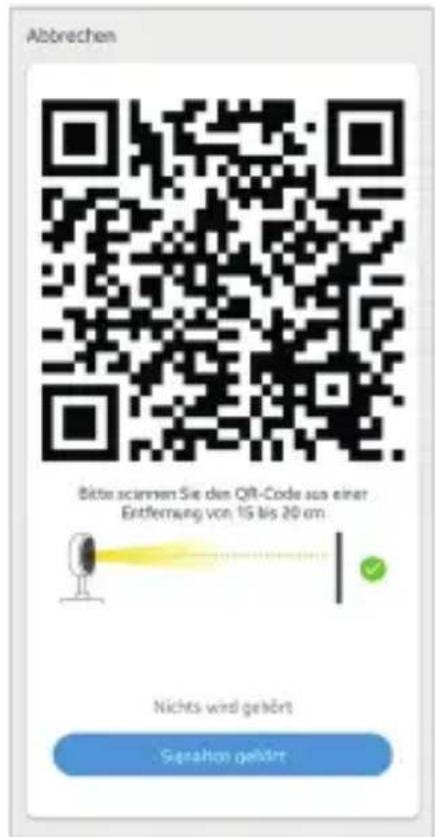

In der{nachsten Oberfläche erscheidt ein QR-Code in Ihr Smartphone.

Bitte scannen Sie diesen mit der SAFER Kamera aus einer Entfernung von 15 bis 20 cm. Die Kamera signalisiert den Scan mittels „dong dong dong". Klicken Sie anschließend auf „Signalton gehört" um den Vorgang abzuschreiben.

Wenn kein Signalton ertont klichen Sie auf „Nichts wird gehört" und folgen Sieden Anweisungen. Hinweis: Der Scanvorgang sollte innerhalb von ca. 30 s erfolgen (LED blinkt), da die Kamera sich ansonsten ohne Verbindung in einen Schlafmodus versetzt.

Schritt 5

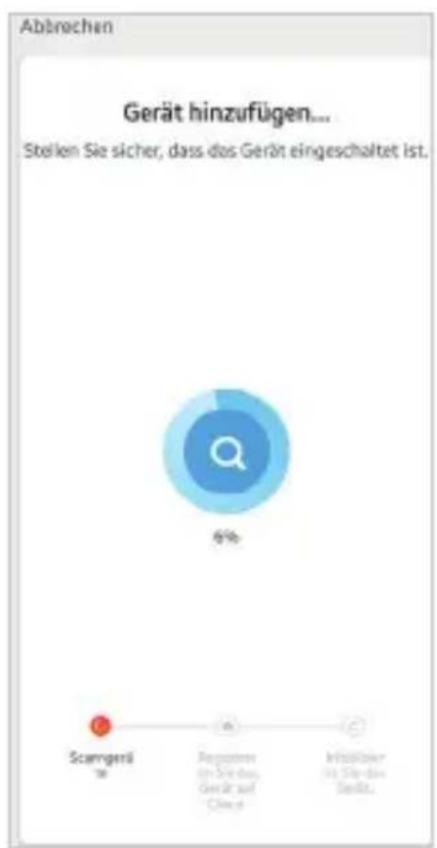

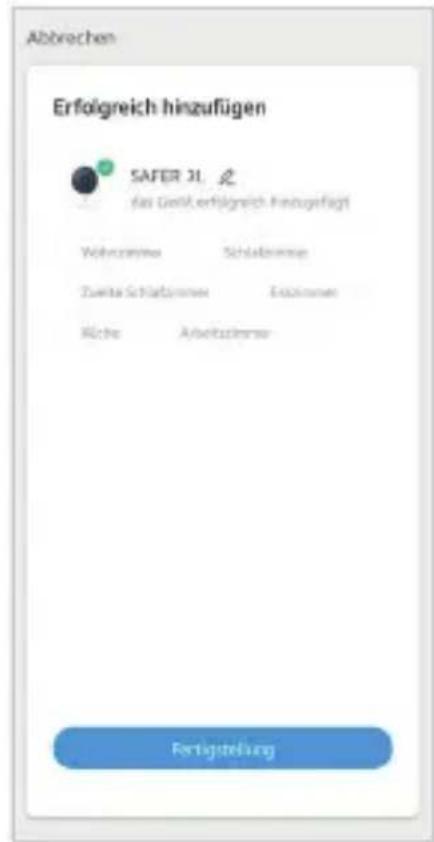

Stellen Sie sich, dass während des Verbindungsaufbaus Router, Smartphone und Turklingel sich so nahe wie möglich befinden. Wenn die SAFER Kamera erfolgreich hinzugeführst wurde, klichen Sie auf „Fertigstellung".

Klicken Sie ggf. auf das Stift Symbol um den Namender Kamera abzuändern (falls gewünscht).

Einstellungen

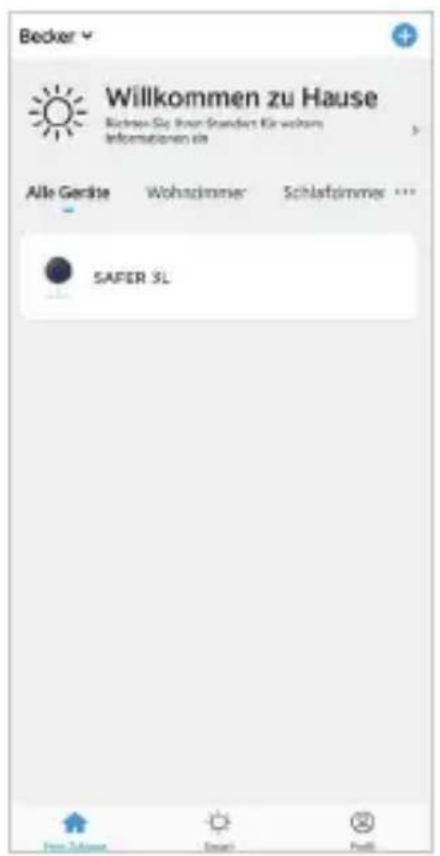

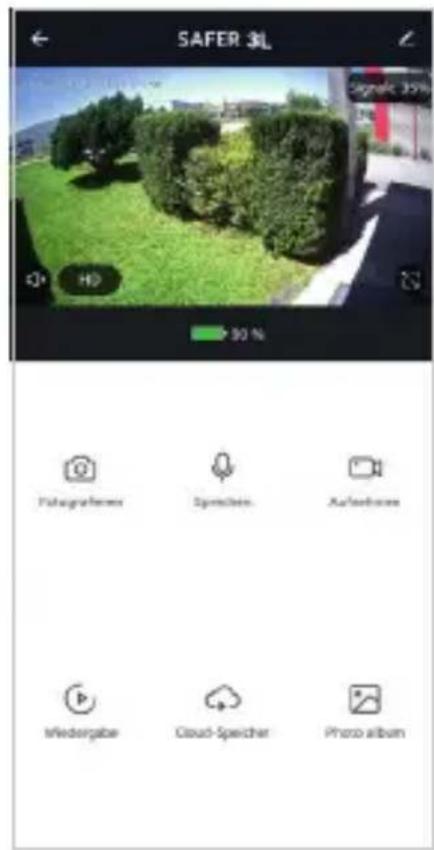

Klichen Sie in der Benutzeroberfläche auf „SAFER 3L“ (oder abgeänderten Name) um die allgemeinen Funktionen der Kamera festzulegen.

Einstellungen

Einstellungen

Klicken Sie in der Live-Ansicht auf den Pfeil (13) um die Funktionsteiste auzuklappen.

1. Kameraname
2. Videoqualität wechseln
3. Zeitstempel
4. Kameraeinstellungen bearbeiten
5. Ton Ein/Aus
6. Vollbild
7. Datenübertragung
8. Vollbildmodus
9. Screenshot: Machen Sie einen Screenshot und speichern Sieihn in der Galerie
10. Zwei-Wege-Audio: Zum Sprechen gedrückt halten. Lassen Sie los, um zuzuhoren
11. In den Fenstermodus verkleinern (nicht bei allen Kameras verfügbar)
12. Aufnahme: Nehmen Sie einen Videoclip auf und speichern Sieihn in der Galerie
13. Ein-/Ausklappen der Funktionsteiste
14. Wiedergabe: Sehen Sie sich die auf der Micro-SD-Karte gespeicherten Videos an.
15. Galerie: Der Ordner, in dem Screenshots und Videos gespeichert werden

16. Nachtmodus: Schalten Sie den gewünschten Nachtsichtmodus um

17. Smart Mode = Bei Dunkelheit ist die Videoorschau schwarz-weiß, wird eine Bewegung erkannt schaltet sich die LED ein - Ansicht schaltet auf Farbe um

18. IR Mode = Die Nachtsicht ist immer schwarz-weiß
19. Farblichtmodus bei Dunkelheit
20. PIR: Erhalten Sie die Benachrichtigung, wenn eine Bewegung erkannt wird; Passen Sie die Empfindlichkeit nach Wunsch mittels Schieber an.
21. Sirene: Einschalten, um einen Warnton wieder zu geben
22. Licht: Licht ein-/ausschalten
23. Akustischer Alarm: Wird eine Bewegung erkannt, aktiviert die Kamera die LED und Sirene (bei Dunkelheit)
24. Nachrichten: Alarmbenachrichtigungen anzeigen
25. Cloud: Sehen Sie sich die auf dem Cloud-Server gespeicherten Videos an (Abonnement erforderlich)
26. Eigenschaften: Zeigt die Funktionsteiste

FAQ

F: Die Vorschau der Kamera kann nicht richtig angezeigt werden.

A: Überprüfen Sie, ob das Netzwerk ordnungsgemäß Funktioniert. Platzieren Sie die Kamera innerhalb des Sendebereichs des Routers. Wenn das Problem immer noch besteht, setzen Sie die Kamera zurück und koppeln diese erneut.

F: Warum ist die Kamera nach dem Zurücksetzen immer noch in der Listeder Geräte enthalten?

A: Der Reset Knopf setzen nur die Netzwerkkonfiguration der Kamera darüber. Die Konfiguration in der App wird damit nicht verändert. Entfernen Sie die Kamera auch in der „Beafon Home" App bevor Sie sie diese wieder erneut hinzufugen.

F: Wie andere ich das Netzwerk zu einem anderen WLAN Router?

A: Führn Sie einen Reset der Kamera durch, entfern den Sie das Gerät in der App und starten Sie die Kopplung erneut.

F: Warum erkennt die Kamera die micro SD-Karte nicht?

A: Es wird empfohlen, die Speicherkarte nach dem Stromausfall erneut einzusetzen. Überprüfen Sie, ob die Speicherkarte ordnungsgemäß Funktioniert und in FAT32 formartiert ist. Bei Netzwerkproblemen kann es ebenfalls zu Problemen mit dem Zugriff auf die Speicherkarte kommt.

F: Warum erhalte ich auf meinem Smartphone keine Benachrichtigungen?

A: Gehen Sie sich der die Beafon Home App auf dem Smartphone ausgeführrt wird und die entsprechenden Zugriffsrechte unter den Einstellungen gewährt wurden. Der Dienst muss im Hintergrund des Smartphones weiter aktiv bleiben.

Funktionen

Bild Flip

Drehen Sie ihren Video Stream um 180 Grad. zB. wenn die Kamera kopfüber montiert wurde.

2 Wege-Audio

Wenn diese Funktion aktiviert ist, können Sie und der andere Teilnehmer über die Kamera gleichzeitig sprechen und zuhören.

Bewegungserkennung

Bewegungssensoren benachrichtigen Sie, wenn eine Bewegung erkannt wird.

Alarm bei schwacher Batterie

Wenn der Akku zur Neige Goes, sendet die App eine Benachrichtigung an Ihr Mobiltelefon. Siehe Einstellungen für Energieverwaltung

Aufzeichnung

Nehmen Sie jeder Moment mittels microSD-Kartenspeicher (max. 128GB) auf.

Tag & Nacht Modus

Der Nachtsicht Modus bedeutet auch bei volliger Dunkelheit keine Unterbrechungen.

Tag Nacht

Allgemeine Sicherheitshinweise

Lesen Sie die Anleitung vor der ersten Inbetriebnahme!

1. Betreiben Sie das Gerät nicht über die angegebenen Temperatur-, Feuchtigkeits- oder Stromquellenwerte hinaus.
2. Befestigen sie das Gerät sicher auf vertikalen Flächen (feste Wände/Türen), die nicht zu Vibrationen oder Stößen neigen. Vermeiden Sie starke Nasse, starken Staub, aggressive Dämpfe.
3. Installieren sie die Geräte nicht in der Höhe von Wärmequellen wie Heizkörpern, Öfen, sowie nicht in der Höhe von Geräten der Unterhaltungs-elektronik (z.B.TV, Stereo-Receivevern, Verständern).
4. Behandeln sie das Gerät vorsichtig. Nicht schlagen oder schütteln, da dies das Gerät beschädigten kann.
5. Versuchen Sie nicht das Gerät selbst zu öffnen oder zu reparieren – wenden Sie sich hier unbedingt an ihren Handler!
6. Im Entsorgungsfalle muss das Gerät getrennt vom Hausmüll umweltgerecht (Altgerätesammelstelle für Elektronik/Batterien) entsört werden (gemäß Elektro- und Elektronikgerätegesetz))
7. Verwenden Sie nur ein mildes Reinigungsmittel und wischen sie vorsichtig mit einem weichen Tuch. Verwenden sie keine starken oder scheuernden Reinigungsmittel.

WICHTIG: Es)dürfen mit der Kamera ausschließlich nur private Bereich aufgenommen werden (Bild und Ton)! Jegliche Ausrichtung in den öffentlichen Raum ist im Sinne des StGB (Strafgesetzbuches) strengstens untersagt!

Detaillierte technische Daten

Kamera

Auflösung: 2304(H) x 1296(V) = Super-HD

Verschlusszeiten: 1/25~1/100s

Belichtung: Farbe 0.1Lux @F2.0 Schwarz/Weiβ 0.01Lux @F2.0

Infrarot Nachtsensor: bis zu 10 Meter

Nachmodus: Automatisch (ICR) - Farbe/Schwarz Weiß

Kontrast: DWDR (Digital Wide Dynamic Range)

Linse: 3,2mm @F2.0 130° Weitwinkel

Video & Audio

Komprimierung: H.264

Bitrate: 32Kbps~2Mbps

Audio: integrierter Lautsprecher und Micro 2-Wege

Sirene: 90dB (+-10%)

Netzwerk

Alarmausloer: intelligente Bewegungserkennung

Verbindungsprotokolle: HTTP, DHCP, DNS, TCP/IP

Verbindung: 2,4G Wi-Fi (IEEE802.11b/g/n)

Unterstützte Software: ab iOS 9, ab Android 5

Sicherheit: Verschlusselte Verbindung AES128

Maximale Sendeleitung WLAN 2,4GHz: 0,1W

Akku & Bewegungsmelder (PIR)

Kapazitat: 9600mAh

Standby-Stromverbrauch 200-800μA (Durchschnitt)

Stromverbrauch: 150-200mA (Infrarot LED aus)

Standby: bis zu 6 Monate

Akku Laufzeit: bis zu 2 Monate (variiert je nach Einstellungen,

Nutzung und Temperatur)

Bewegungsmelder PIR: max.9 Meter

PIR-Winkel: 120°

Allgemeines

Betriebstemperatur: -20 bis 50^

Stromversorgung: DC 5V/1A

Energieverbrauch: Max. 2W

Schutzklasse: IP65 = Schutz gegen Strahlwasser

aus beliebigerRichtung

Speicher:

Abmessungen:

Gewicht Netto:

MicroSD Kartenslot (Max.128GB)

57 × 63 × 100 mm

ca.258g

Ko

Hersteller: Bea-fon Mobile GmbH

Enzing 4, 4722 Peuerbach, Austria

Importeur: Bea-fon Mobile GmbH

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlagigen Harmonisierungsrechtsvorschriften der Union: EU Directive 2014/30/EU, EU Radio Equipment Directive 2014/53/EU (RED) sowie RoHS Directive(EU) 2015/863 amending Annex II to Directive 2011/65/EU

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller/Importeur:

Test Standards:

EMC Directive 2014/30/EU

Harmonized Standards Test Report Number
EN 50130-4_2011+A1:2014	RKSA220627001-01A
EN 55032:2015+A1:2020
EN 55035:2017+A11:2020
EN IEC 61000-3-2:2019+A1:2021
EN 61000-3-3:2013+A2:2021

Radio Equipment Directive 2014/53/EU

Essential Requirement Harmonized Standards Test Report Number
EMC	ETSI EN 301 489-1 V2.2.3 (2019-11)ETSI EN 301 489-17 V3.2.4 (2020-09)	RKSA220627001-02
Radio ETSI EN 300 328 V2.2.2. (2019-07) RKSA220627001-01B
Health EN IEC 62311:2020 RKSA220627001-01C
Safety EN 62368-1:2020+A11:2020	RKSA220627001-02

RoHS Directive(EU) 2015/863 amending Annex II to Directive 2011/65/EU

Für die Richtigkeit:

ReinHard Handlgruber, COO

Peuerbach, 20.03.2023
