Mini 1M - Telecamera di sorveglianza Bea-fon - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza
Marca	Bea-fon
Modello	Mini 1M
Risoluzione video	2304 x 1296 (Super-HD)
Sensore d'immagine	1/2.8" CMOS 3 megapixel
Visione notturna	Fino a 10 metri (IR)
Obiettivo	3.6 mm @ F2.0 (grandangolo 86°/47°/100°)
Angolo di campo	86° (orizzontale), 47° (verticale), 100° (diagonale)
Compressione video	H.264
Audio	Altoparlante integrato e microfono bidirezionale
Connettività	Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n)
Memoria	Slot per scheda MicroSD (max 256 GB) e archiviazione cloud
Alimentazione	5 V CC / 1 A (USB Type-C)
Consumo elettrico	2,5 W max.
Dimensioni	62 x 61 x 89 mm
Peso netto	Circa 60 g
Temperatura di funzionamento	da -20 °C a 50 °C
Rilevamento di movimento	Sì, con notifiche push
Visione giorno e notte	Automatica (ICR), colore e B/N
Inversione video	Sì, verticale
Registrazione continua	Su scheda SD o cloud
Manutenzione	Pulire con un panno morbido e un detergente delicato. Non utilizzare prodotti abrasivi.
Sicurezza	Non aprire né riparare da soli. Solo uso privato. Rispettare le leggi sulla protezione dei dati.
Contenuto della confezione	Adattatore di rete, cavo USB, nastro adesivo, tasselli/viti, manuale di istruzioni

Domande frequenti - Mini 1M Bea-fon

Cosa fare se le immagini della telecamera non vengono visualizzate correttamente?

Verificare che la rete funzioni normalmente. Posizionare la telecamera il più vicino possibile al router. Se il problema persiste, reimpostare la telecamera e aggiungerla nuovamente nell'app.

Perché la telecamera è ancora nell'elenco dei dispositivi dopo il ripristino?

Il ripristino cancella la configurazione di rete ma non i dati dell'app. Per eliminarla completamente, vai nell'app, elimina la telecamera dal tuo account, poi reimpostala prima di riconfigurarla.

Come configurare la telecamera su un'altra rete Wi-Fi?

Prima elimina la telecamera dal tuo account nell'app, poi reimposta il dispositivo. Quindi, segui la procedura di configurazione normale con la nuova rete.

Perché la telecamera non riconosce la mia scheda SD?

Assicurarsi che la scheda SD sia inserita dopo aver spento la telecamera. Verificare che sia in formato FAT32 e che sia riconosciuta (max 256 GB). Un ambiente di rete instabile può anche impedire il riconoscimento.

Perché non ricevo le notifiche dell'app sul mio telefono?

Conferma che l'app sia in esecuzione e che le notifiche siano attivate nelle impostazioni dell'app e del sistema. Controlla anche che il rilevamento di movimento sia attivato.

Posso usare la telecamera con una rete Wi-Fi 5 GHz?

No, la telecamera supporta solo il Wi-Fi 2,4 GHz. Se il tuo router trasmette in 5 GHz, configuralo per emettere anche in 2,4 GHz.

Come registrare i video in continuo?

Puoi inserire una scheda MicroSD (fino a 256 GB) nella telecamera per la registrazione locale, o sottoscrivere un archiviazione cloud tramite l'app Beafon Home.

L'app Beafon Home è compatibile con tutti gli smartphone?

L'app è compatibile con iOS 9 o successivi e Android 5 o successivi. Scaricala dall'App Store o Google Play.

Posso accedere alla mia telecamera da remoto?

Sì, una volta configurata, puoi visualizzare il flusso in diretta e ricevere avvisi tramite l'app Beafon Home ovunque tu sia, a condizione di avere una connessione Internet.

Cosa contiene la confezione della telecamera Bea-fon Mini 1M?

La confezione contiene la telecamera, un adattatore di rete (5 V / 1 A), un cavo USB Type-C, nastro adesivo, tasselli e viti di fissaggio, e un manuale di istruzioni.

MANUALE UTENTE Mini 1M Bea-fon

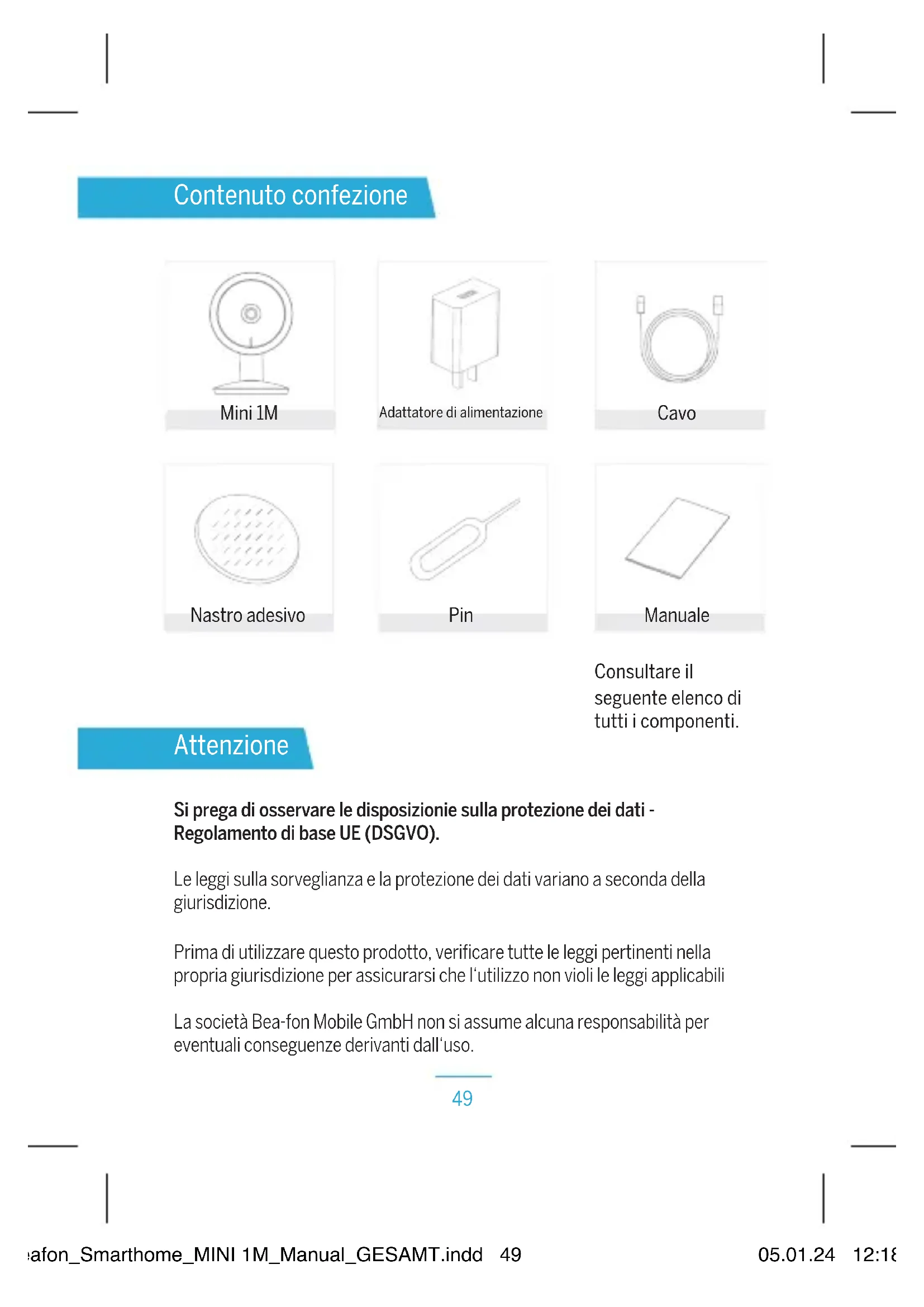

Contenuto confezione

Mini 1M

Adattatore di alimentazione

Cavo

Nastro adesivo

Pin

Manuale

Consultare il seguente elenco di tutti i componenti.

Attenzione

Si prega di osservare le disposizione sulla protezione dei dati - Regolamento di base UE (DSGVO).

Le leggi sulla sorveglianza e la protezione dei dati variano a seconda della giurisdizione.

Prima di utilizzare questo prodotto, verificare tutte le leggi pertinenti nella propria giurisdizione per assicurarsi che l'utilizzo non violi le leggi applicabili

La società Bea-fon Mobile GmbH non si assume alcuna responsabilità per eventuali conseguenze derivanti dall'uso.

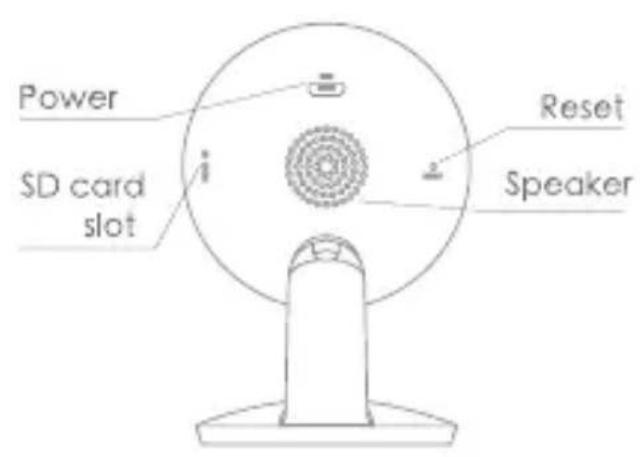

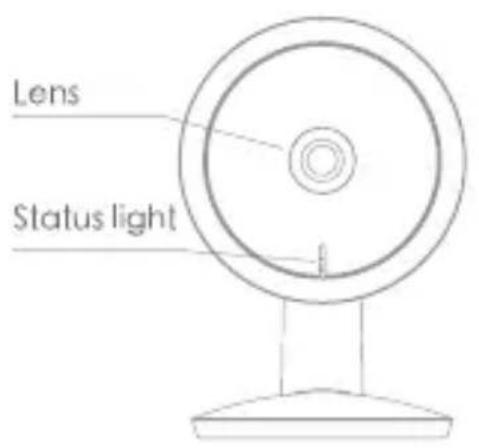

Lens Status light

Porta di alimentazione CC 5 V +/- 10%

Indicatore di stato • Luce rossa accesa: accensione telecamera o malfunzionamento telecamera

• Luce rossa lampeggiante: in attesa di connessione Wi-Fi
- Luce blu accesa: telecamera correttamente funzionante
• Luce blu lampeggiante: connessione in corso

Microfono Acquisisce audio per i video

Alloggiamento scheda SD Supporta una scheda SD di memoria locale (Max. 128 Gb)

Ripristina Tenere premuto il pulsante "reset" per 5 secondi per ripristinare le impostazioni del dispositivo (se sono state modificate, le impostazioni torneranno ai valori predefiniti)

Installa

1. Applicare il nastro adesivo al centro della parte inferiore della telecamera.

1. Sistemare la telecamera su un piano pulito.

L'app Beafon Home è disponibile per iOS e Android OS.

Cercare il nome "Beafon Home" in App Store o Google Play, o effettuare la scansione del codice QR per scaricare l'app.

Supporto

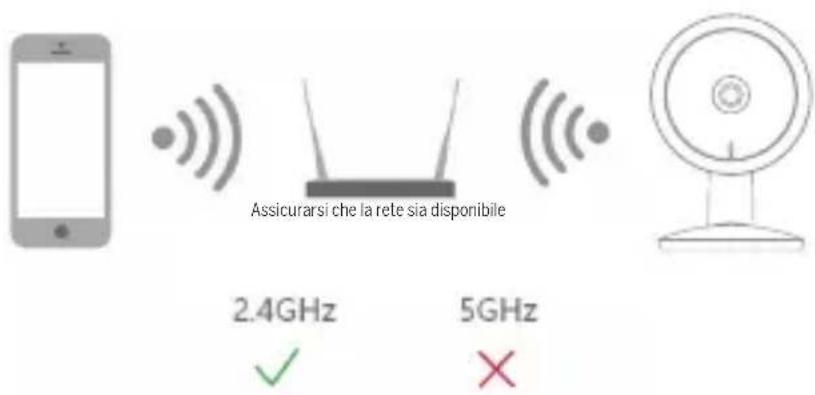

Configurazione router

Il router supporta la rete Wi-Fi da 2,4 GHz (non supporta quella da 5 GHz). Prima di effettuare la connessione alla rete Wi-Fi, occorre configurare i parametri del router e registrare SSID e password della propria rete Wi-Fi.

Assicurarsi che la rete sia disponibile 2.4GHz 5GHz ✓ ✗

Registrazione

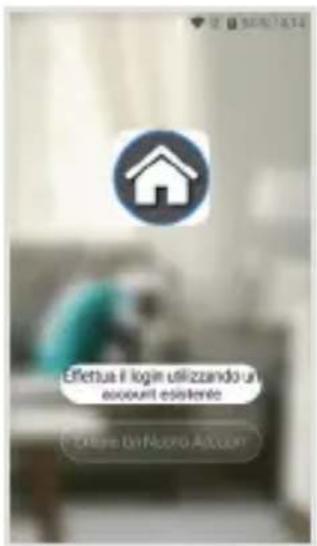

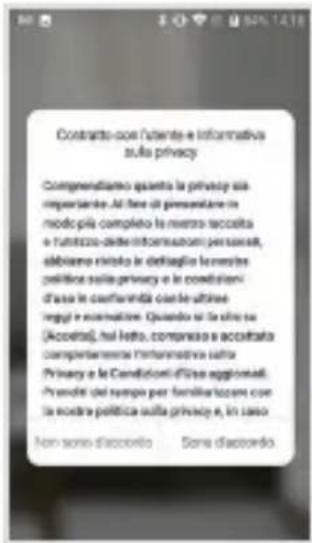

Passo 1

Aprire l'app Beafon Home, fare clic su "Creare Un Nuovo Account", leggere "l'Informativa sulla Privacy" e fare clic su "Sono d'accordo".

Effettua il login utilizzando un account esistente Enquire un Nacero Atto.com

Contratto con l'atente e informativa sulla privacy Compensitario quanto la privac per la importante. Al fine di presentare in modo più completo le nostro seccelta e rutticzo delle informazioni personi, abbiaono risinto le dell'aglio le nostre politica sulla privacy e la coordinari d'asso in contrasti come le ultime leggi e normative. Quando si la Grà che (Accostra), lui letto, complessa o accoltata completamente l'internative sulla Privacy e la Condizioni d'uso aggiornati. Presente del tempo per familiarizzenti con la nostra politica sulla privacy e, in caso Non sono discontrolo Sona di accordo

Passo 2

Inserire un numero di cellulare o un indirizzo e-mail valido e fare clic su "Avanti". Inserire il codice di verifica e accedere all'app.

Accedi Italy Inseriore il lavoro di corso Password 1 Password driver@co Accessione avviare la accessione di corso / Emissione

Immetti codice di verifica SMS -

non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non s#e

non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si non si no

1 2 3 - 4 5 6 , 7 8 9 . 0 -

Configurazione codice QR

Passo 1

Aprire l'app Beafon Home e fare clic su "Crea una casa" per personalizzare il nome della casa e le altre impostazioni.

gestone casa Mira Zuhasso ... BraFon Phil Büro Crest una casa Aggiugli una casa

Nome casa * (NYC) Posteione Inguola Salone Bianca do letto 1* Bianca da letto 2* Salsuta granza Cucilea Studie: Apprehesi svietta stazione

Passo 2

Per continuare, fare clic su "Video sorveglianza" >> "Telecamera di sicurezza", quindi scegliere "Aggiungi dispositivo" o "+" per aggiungere la fotocamera.

Applogis transistente Video Streaming Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio

Mein Zafuoso Bentomato a casa Importa beseedazioni di casa dei informi reggiati informazioni Tutti i dispositivi Appare il depositiva

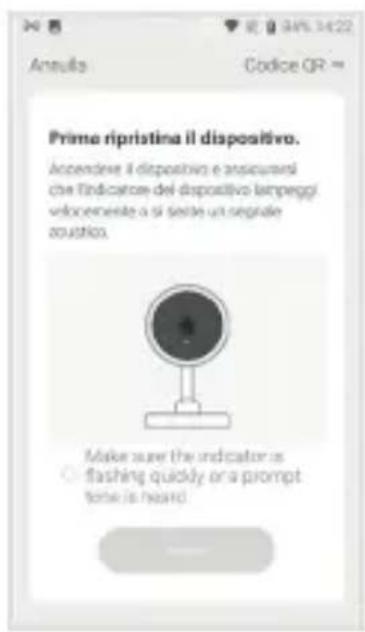

Passo 3

Nell'interfaccia "Aggiungi dispositivo", continuare facendo clic su "Avanti", quindi inserire la password della propria rete Wi-Fi.

Prime ripristina il dispositivo. Accendere il dispositivo e assicurati che l'indicatore del dispositivo lampeggi velocemente a si sede un segnate avustro. Make sure the indicator is flashing quickly or a prompt tone is heard.

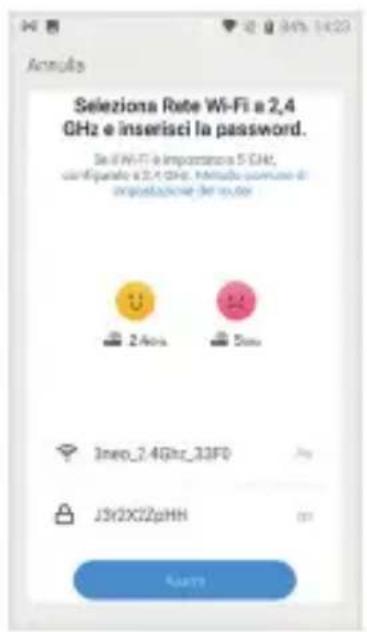

Seleziona Rate Wi-Fi a 2,4 GHz e inserisci la password. Se il Wi-Fi è importanza a 5 GHz, confrigono a 2,4 GHz. Minuto conruzione di importazione del router 2.4GHz 5GHz 3neo_2.4Ghz_33F0 JSY2X72pHH 8x891

Nota:

1. La telecamera supporta solo la rete Wi-Fi da 2,4 GHz.
2. La lunghezza dell'SSID e della password del router non deve superare i 24 caratteri.

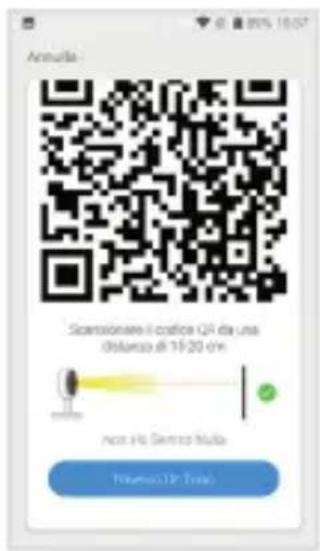

Passo 4

In questa interfaccia, effettuare la scansione del codice QR con la fotocamera del cellulare e quando la telecamera appare si udirà un "dong dong dong". Sarà possibile completare la configurazione in 30 secondi.

Annulé Scrimonières il coloro QI de una distancia di 15:20 €/m non Ha Serrito Mala Pilermo (UR Trava)

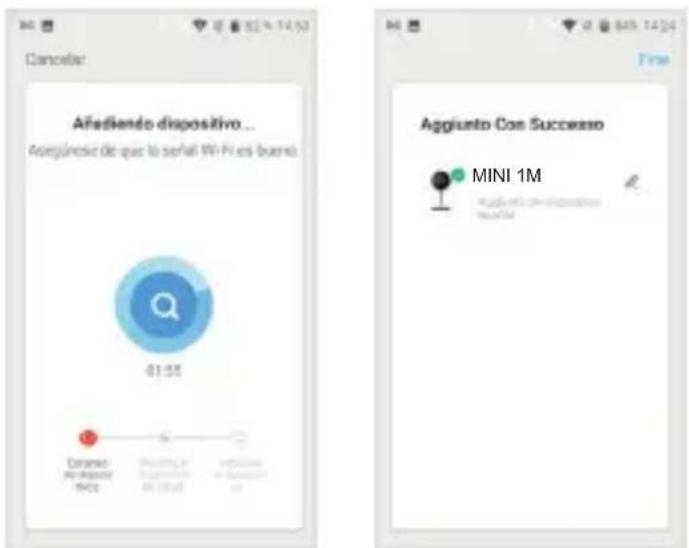

Passo 5

Durante la connessione, assicurarsi che router, cellulare e telecamera siano quanto più vicini possibile. Quando la telecamera è stata aggiunta con successo, è possibile fare clic su " √" per modificare manualmente il nome della telecamera.

Cancelar Afadiendo dispositivo ... Afastiuno de que lo señal INI Pi es Buerto: 41:55 Cancel Min. 1M Aggiunto Con S successo MINI 1M

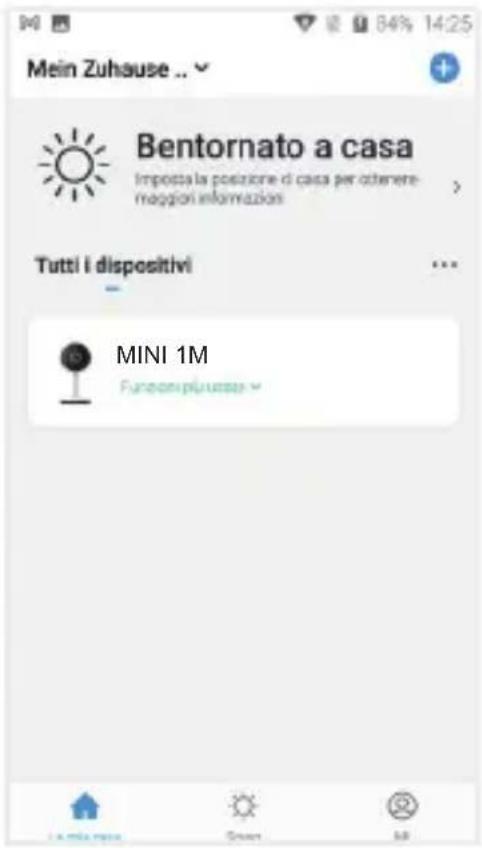

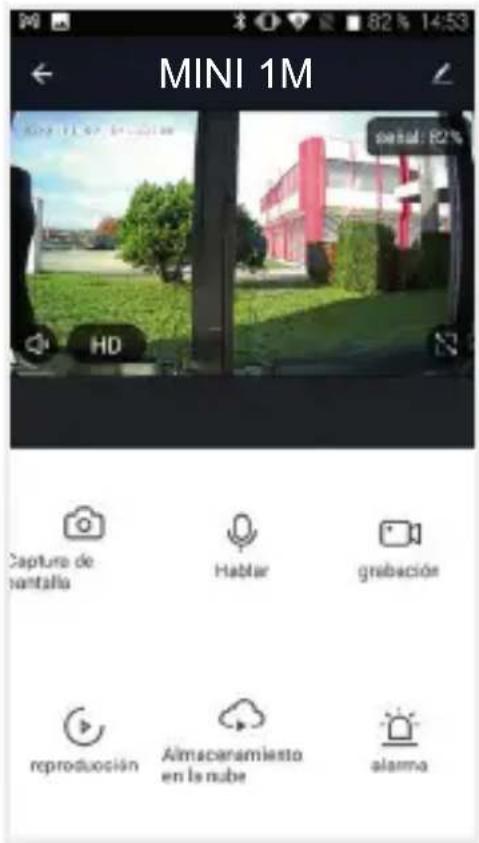

Impostazioni

Nell'interfaccia "Mini 1M", fare clic su "■" definire le funzioni più comuni della telecamera.

Mein Zuhause .. + Bentornato a casa Imposta la posizione di casa per ottenere maggiori informazioni Tutti i dispositivi MINI 1M Funzoni pluussa

D: Non è possibile ottenere la corretta anteprima della telecamera?

R: Controllare che la connessione di rete funzioni normalmente e avvicinare la telecamera al router. Se il problema persiste, è meglio ripristinare la telecamera e ripetere la procedura per aggiungerla.

D: Perché dopo il ripristino la telecamera è ancora indisponibile nell'elenco dei dispositivi?

R: Il ripristino della telecamera reimposta solo la sua configurazione di rete, ma non può modificare la configurazione dell'app, per cui occorre rimuovere la telecamera nell'account e aggiungerla di nuovo.

D: Come collegare la rete della telecamera ad altri router?

R: Dapprima occorre rimuovere e reimpostare la telecamera nell'account dell'app, quindi configurare di nuovo la telecamera tramite l'app.

D: Perché la telecamera non riconosce la scheda SD?

R: Si consiglia di inserire la scheda SD dopo aver scollegato l'alimentazione. Verificare che la scheda SD sia correttamente disponibile e che il suo formato sia FAT32. Inoltre neanche la scheda TF può essere individuata se la connessione internet non è in buone condizioni.

D: Perché non ricevo notifiche dall'app sul mio cellulare?

R: Verificare che l'app sia in esecuzione sul telefono e che la relativa funzione di notifica sia stata avviata; controllare anche che i messaggi di notifica e la verifica di autorizzazione siano stati attivati sul cellulare.

Funzioni

Capovolgimento video

Permette di capovolgere verticalmente le trasmissioni video per garantire la massima flessibilità.

Rilevamento di movimenti

I sensori di movimento notificano l'utente in caso di individuazione di movimenti.

Registrazione

Permette di registrare tutte le riprese sfruttando la notevole capacità della scheda SD o la memoria su cloud.

Giorno e notte

La potente funzione di visione notturna consente il controllo senza interruzioni anche nella più completa oscurità.

Istruzioni generali di sicurezza

Leggere le istruzioni prima di utilizzarlo per la prima volta!

1. Non utilizzare il dispositivo oltre i valori di temperatura, umidità o alimentazione specificati
2. Montare il dispositivo in modo sicuro su superfici verticali (pareti/porte solide) non soggette a vibrazioni o urti. Evitare umidità eccessiva, polvere forte e vapori aggressivi.
3. Non installare i dispositivi in prossimità di fonti di calore come radiatori, stufe o in prossimità di dispositivi elettronici di intrattenimento (ad es. TV, ricevitori stereo, amplificatori).
4. Maneggiare il dispositivo con cura. Non urtare o scuotere in quanto ciò potrebbe danneggiare il dispositivo.
5. Non tentare di aprire o riparare il dispositivo da soli: è essenziale contattare il rivenditore!
6. In caso di smaltimento, l'apparecchio deve essere smaltito separatamente dai rifiuti domestici nel rispetto dell'ambiente (punto di raccolta dei vecchi apparecchi per dispositivi elettronici/batterie) (ai sensi della legge sulle apparecchiature elettriche ed elettroniche)
7. Utilizzare solo un detergente delicato e strofinare delicatamente con un panno morbido. Non utilizzare detergenti forti o abrasivi.

IMPORTANTE: Solo le aree private possono essere registrate con la fotocamera (immagine e suono)! Qualsiasi orientamento nello spazio pubblico è a norma di legge!

Dati tecnici dettagliati

Telecamera

Sensore di immagine: CMOS da 1/2, 8 "3 Megapixel

Risoluzione: 2304(H) x 1296(V) = Super-HD

Velocità dell'otturatore: 1/20\~1/10s

Esposizione: Colore 0.01Lux @ F2.0 Nero / Bianco 0.001Lux @ F2.0

Sensore notturno a

infrarossi: fino a 10 metri

Modalità notturna: Automatica (ICR) - colore/bianco e nero

Contrasto: DWDR (ampia gamma dinamica digitale)

Obiettivo: 3,6mm@F2.0 (86°/47°/100°) grandangolare

Video e audio

Compressione: H.264

Velocità in bit: 32 Kbps \~ 2 Mbps

Audio: altoparlante integrato e micro a 2 vie

Rete

Attivazione dell'allarme: rilevamento intelligente del movimento

Protocolli di connessione: HTTP, DHCP, DNS, TCP/IP, RTSP

Connessione: Wi-Fi 2.4G (IEEE802.11b/g/n)

Linea di trasmissione massima

Wi-Fi 2,4 GHz: 0,063W (18dBm)

Software supportato: iOS 9 o successivo, Android 5 o successivo

Sicurezza: autenticazione utente, connessione crittografata

Generale

Temperatura di esercizio: - 20 a 50 °C

Alimentazione: DC 5V/1A (USB Typ-C)

Consumo: 2.5W max.

Memoria: slot per schede MicroSD (max 256GB)

Dimensioni: 62x61x89mm

Peso netto: circa 60 g

Dichiarazione di conformità

Produttore: Bea-fon Mobile GmbH

Enzing 4, 4722 Peuerbach, Austria

Importatore: Bea-fon Mobile GmbH

luogo:

Modello:

Descrizione dell'articolo: Telecamera IP

www.beafon.com;

Mini 1M / BEASH-1M-W / Mini 8

Bay Area Compliance Laboratories Corp. China Kunshan No.248 Chenghu Road, Kunshan Development Zone, Jiangsu - Zip Code : 215300 , China dispone dei seguenti certificati di esame UE del tipo (Zertifikat Nr.: AOC RSHA210901001-02 / AOC RSHA210901001-03) o certificato RoHS Shenzhem UONE Test Co., LTD. Unit 4B, Building B4, China Merchants Guangming Science Park, Tourist Road 3009, Guangming New District, Shenzhen, RoHS-Zertifikat (Report Nr.: U00903230201603-1E). L'oggetto della dichiarazione sopra descritta è conforme alla pertinente normativa di armonizzazione dell'Unione: Direttiva UE 2014/30/UE, Direttiva UE sulle apparecchiature radio 2014/53/UE (RED) e Direttiva RoHS (UE) 2015/863 che modifica l'allegato II alla direttiva 2011/65/UE Il produttore/importatore è l'unico responsabile del rilascio della presente dichiarazione di conformità.

Standard di prova:
EMC Directive 2014/30/EU

Harmonized Standards Test Report Number
EN50130-4:2011+A1:2014EN 55032:2015+A1:2020EN 55035:2017+A11:2020EN IEC 61000-3-2:2019+A1:2021EN 61000-3-3:2013+A1:2019	RSHA210901001-01A

Radio Equipment Directive 2014/53/EU

Essential Requirement	Harmonized Standards	Test Report Number
Radio	ETSI EN 300 328 V2.2.2 (2019-07) RSHA210901001-01B
EMC	ETSI EN 301 489-1 V2.2.3 (2019-11)ETSI EN 301 489-17 V3.2.4 (2020-09)	RSHA210901001-02
Health	EN IEC 62311:2020	RSHA210901001-01C
Safety	EN IEC 62368-1:2014+A11:2017	RSHA210901001-SF

RoHS Directive(EU) 2015/863 amending Annex II to Directive 2011/65/EU

Applicable Standards	Test Report Number
IEC 62321-1:2013, IEC 62321-2:2021IEC 62321-3-1:2013IEC 62321-4:2013+A1:2017, IEC 62321-5:2013IEC 62321-6:2015, IEC 62321-7-1:2015IEC 62321-7-2:2017, IEC 62321-8:2017	U00903230201603-1E

Per la correttezza:
