Flex 100i - Panneau solaire GOAL ZERO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire flexible monocristallin
Marque	Goal Zero
Modèle	Flex 100i
Puissance nominale	100 W
Tension maximale du système	1000 V DC
Tension de fonctionnement	17,1 V
Courant de fonctionnement	5,84 A
Tension de circuit ouvert (Voc)	20,52 V
Courant de court-circuit (Isc)	6,14 A
Fusible série nominal	9 A
Coefficient de température (puissance)	-0,39 %/°C
Coefficient de température (tension)	-0,3 %/°C
Coefficient de température (courant)	0,06 %/°C
Rayon de courbure minimal	0,4 m (sens Y)
Type de connecteur	Connecteur solaire 4 mm (compatible MC4)
Longueur du câble	0,9 m
Section du câble	12 AWG
Plage de température de fonctionnement	-40 °C à 85 °C
Garantie	2 ans limitée
Utilisation	Chargement de batteries, stations d'alimentation Goal Zero Yeti
Montage	4 orifices de montage, fixation sur support stable

FOIRE AUX QUESTIONS - Flex 100i GOAL ZERO

Puis-je brancher le Flex 100i directement à une station d'alimentation Yeti ?

Non, vous avez besoin d'un adaptateur MC4 vers HPP (réf. 98014) pour connecter le Flex 100i à une station d'alimentation Goal Zero Yeti.

Combien de panneaux Flex 100i puis-je brancher en série ?

Cela dépend du modèle Yeti. Par exemple, la Yeti PRO 4000 supporte jusqu'à 5 panneaux en série, tandis que la Yeti 1500X et les autres produits de la ligne X ne supportent que 2 panneaux en série.

Puis-je utiliser le Flex 100i avec des panneaux solaires d'autres marques ?

Non, le Flex 100i n'est pas garanti pour fonctionner avec d'autres fabricants. Le jumelage peut endommager le produit, provoquer des incendies ou d'autres problèmes graves.

Quelle est la flexibilité du panneau Flex 100i ?

Le Flex 100i est plus flexible dans le sens de la longueur, avec un rayon de courbure minimal de 0,4 m. Ne pas plier au-delà pour éviter tout dommage irréversible.

Comment nettoyer le panneau solaire Flex 100i ?

Nettoyez le panneau avec un chiffon doux et de l'eau (pas de produits chimiques). Nettoyez régulièrement pour maintenir l'efficacité. Évitez de rayer la surface.

Quel type de batterie puis-je charger avec le Flex 100i ?

Le Flex 100i peut charger des batteries au plomb, lithium et stations d'alimentation compatibles via un régulateur de charge adapté. Pour une Yeti, utilisez l'adaptateur approprié.

Le panneau Flex 100i est-il résistant à l'eau ?

Le panneau est conçu pour une utilisation en extérieur mais n'est pas étanche. Il résiste aux éclaboussures mais ne doit pas être immergé. Protégez les connecteurs de l'humidité.

Comment installer le Flex 100i sur un véhicule ?

Utilisez les 4 orifices de montage dans les coins pour fixer solidement le panneau sur une surface stable (toit, capot). Consultez un professionnel pour une installation sécurisée.

Que faire si le panneau Flex 100i est endommagé ?

Cessez immédiatement l'utilisation et contactez Goal Zero pour un remplacement ou une réparation sous garantie. N'utilisez pas un panneau fissuré ou cablé.

Quelle est la durée de vie du Flex 100i ?

Les panneaux solaires monocristallins ont une durée de vie de 25 ans ou plus, avec une dégradation progressive du rendement. La garantie couvre 2 ans, mais le produit peut fonctionner bien au-delà.

MODE D'EMPLOI Flex 100i GOAL ZERO

Veuillez dire attentivement les avertissements, instructions et mises en garde avant d'utiliser votre produit Goal Zero afin d'eviter toute blessure, tout dommage matériel ou tout dommage à votre produit Goal Zero. Goal Zero se reserve le droit de modifier ce document sans préavis. Veuillez consulter le site www.goalzero.com pour les dernières informations sur le produit et la version la plus recente du guide de l'utilisateur.

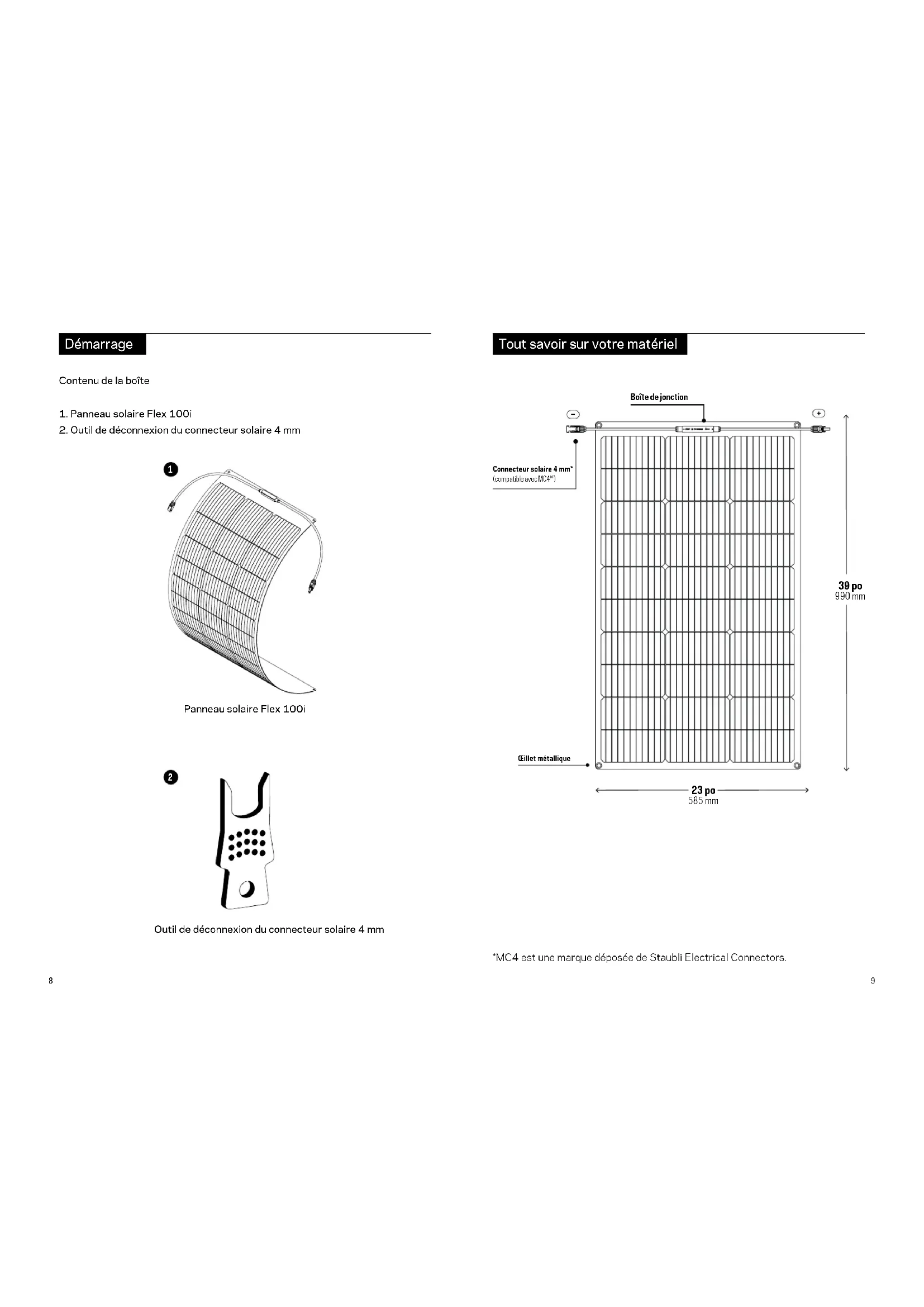

1. Panneau solaire Flex 100i
2. Outil de déconnexion du connecteur solaire 4 mm

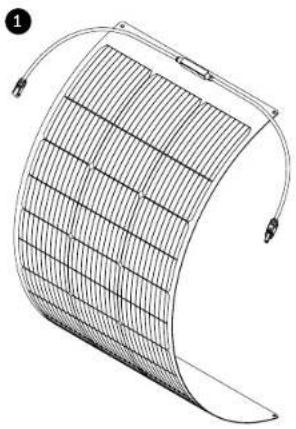

Panneau solaire Flex 100i

Outil de déconnexion du connecteur solaire 4 mm

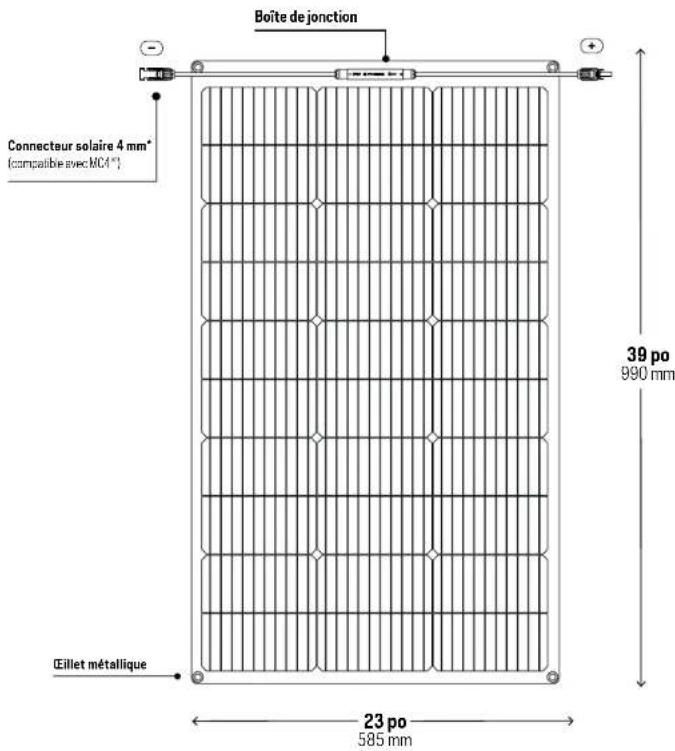

Tout savoir sur votre matériel

*MC4 est une marque déposée de Staubli Electrical Connectors.

Comment ca marche

Branchez les connecteurs solaires de 4 mm à l'avant de votre Flex 100i dans un connecteur solaire de 4 mm, un combinateur ou un adaptateur sur le dispositif de votrechioix afin de collecter et d'utiliser l'énergie solaire.

Pour brancher le Flex 100i sur une Yeti, vous aurez besoin d'un adaptateur de connecteur solaire 4 mm vers HPP (UGS : 98014), que vous pouvez trouver sur GoalZero.com.

Utilisation du produit

Comment installer vos panneaux

Le Flex 100i comporte quatre orifices de montage (un dans chaque coin) qui peuvent ettenus pour l'instituer dans la configuration souhaitee. Ce panneau flexible est concu pour une variete d'applications et de solutions d'installation.Lorsquil estutilise, le panneau doit etre fixe ou attaché a un support stable pour eviter d'endommager le produit et de garantir I'efficacite du panneau pendant sa durée de vie.

Veuillez consulter un professionnel si vous avez des questions ou des inquiétudes concernant l'installation ou l'utilisation de votre panneau Flex 100i.

Comment déconnecter vos panneaux

Le Flex 100i est livre avec un outil de connexion des connecteurs solaires de 4 mm pour vous aider à déconnecter les connecteurs solaires de 4 mm. Poussez les dents de l'outil sur les languettes du connecteur solaire de 4 mm pour libérer la connexion.

Outildedéconnexion

des connecteurs de 4 mm

Branchement de plusieurs panneaux

Lorsque you raccordez plusieurs panneaux, il est important de tener compte des limites de tension d'entrée de l'appareil que vous chargez. La quantite d'entree depend de la configuration en série ou en parallle des panneaux raccordes. Consultez le site Web de Goal Zero pour plus d'informations sur la configuration optimale des panneaux solaires:

\section*{Caracteristiques techniques}

Général:

Puisance nominae 100W

Typo do pilo Monocristallino

Tension maxime du système 1000 V DC

Tension de fonctionnement 17,1 V

Courant de fonctionnement 5.84 A

Tension de circuit ouvert VOC 20,52 V

Courant de count-circuit ISC 6,14 A

Puisssance nominae du fusible en series 9 A

Coefficient de tempereature (puissance)-0.39%/°C

Coefficient de températe (tension) -0.3 %/°C

Coefficient de temporeature (courant) 0.06%/°C

Rayon de courbure minimal 0.4 m dans le sons Y

Connectour Connecteur solaire 4 mm (compatible avec

les connecteurs MC4")

Longueur du cable 0,9 m (2,95 pi) pour chaque cable positif/négatif

Cable AWG 12AWG

Plage de tempereature de fonctionnement -40° a 185°F (-40° a 85°C)

Certificates

Garantie limite 2 ans

• Pour connaître les conditions de la garantie et vous inscrire, consultez le site www.galzero.com/warranty

Pour demander une copie physique de la garantie, composeze le 1888-794-6250.

DECLARATION DE CONFORMITE DE L'UE SIMPLE

Par la presente, Goal Zero déclare que l'équipmentment radio Flex 100i (32424) est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est accessible à l'adresse internet suivante : https://www. goalzero.com/pages/user-guides

Foire aux questions

Puis-je brancher le Flex 100i directement à une Yeti Goal Zero?

Non. Vous avez besoin d'un adaptateur MC4 vers HPP pour brancher le Flex 100i à une station d'alimentation Yeti.

Combien de panneaux solaires puis-je brancher ensemble?

Tout dépend de l'appareil avec lequel vous jumelez vos panneaux. Par exemple, la Yeti PRO 4000 de Goal Zero supporte un maximum de 5 panneaux Flex 100i en série, alors que la Yeti 1500X et tous les autres produits de la ligne « X» ne peuvent supporter que 2 panneaux en série.

Puis-je enchainer mon Flex 100i à des panneaux solaires d'autres marques?

Non. Le Flex 100i n'est pas garantiet pour fonctionner avec les produits d'autres fabricants. De nombreux panneaux solaires sont fabriqués differeiment.

Le jumelage de votre Flex 100i avec des panneaux d'autres fabricants peut endommager le produit, provoquer des incendies ou d'autres problèmes graves.

Quelle est la flexibilité du Flex 100i?

Le Flex 100i est plus flexible dans le sens de la longueur. Dans cette direction, il peut se plier dans un rayon de 0,4 m. Si le panneau est pié dans un rayon plus étroit que 0,4 m, il risque d'être endommage irrémédiablement. Si vous utilisez le panneau et qu'il semble avoir atteint sa flexibilité maximale, ne le pliez pas davantage.
