Produkttyp	Flexibel monokristallin solpanel
Varumärke	Goal Zero
Modell	Flex 100i
Märkeffekt	100 W
Maximal systemspänning	1000 V DC
Driftspänning	17,1 V
Driftström	5,84 A
Öppen kretsspänning (Voc)	20,52 V
Kortslutningsström (Isc)	6,14 A
Nominell serie säkring	9 A
Temperaturkoefficient (effekt)	-0,39 %/°C
Temperaturkoefficient (spänning)	-0,3 %/°C
Temperaturkoefficient (ström)	0,06 %/°C
Minsta böjradie	0,4 m (Y-riktning)
Kontakttyp	4 mm solarkontakt (kompatibel med MC4)
Kabellängd	0,9 m
Kabelarea	12 AWG
Driftstemperaturområde	-40 °C till 85 °C
Garanti	2 år begränsad
Användning	Laddning av batterier, Goal Zero Yeti kraftstationer
Montering	4 monteringshål, fästning på stabil yta

Vanliga frågor - Flex 100i GOAL ZERO

Kan jag ansluta Flex 100i direkt till en Yeti kraftstation?

Nej, du behöver en MC4 till HPP-adapter (ref. 98014) för att ansluta Flex 100i till en Goal Zero Yeti kraftstation.

Hur många Flex 100i-paneler kan jag koppla i serie?

Det beror på Yeti-modellen. Till exempel stöder Yeti PRO 4000 upp till 5 paneler i serie, medan Yeti 1500X och andra produkter i X-serien endast stöder 2 paneler i serie.

Kan jag använda Flex 100i med solpaneler från andra märken?

Nej, Flex 100i är inte garanterad att fungera med andra tillverkare. Parning kan skada produkten, orsaka brand eller andra allvarliga problem.

Vad är flexibiliteten hos Flex 100i-panelen?

Flex 100i är mer flexibel på längden, med en minsta böjradie på 0,4 m. Böj inte mer för att undvika oåterkallelig skada.

Hur rengör jag Flex 100i-solpanelen?

Rengör panelen med en mjuk trasa och vatten (inga kemikalier). Rengör regelbundet för att bibehålla effektiviteten. Undvik att repa ytan.

Vilken typ av batteri kan jag ladda med Flex 100i?

Flex 100i kan ladda blybatterier, litiumbatterier och kompatibla kraftstationer via en lämplig laddningsregulator. För en Yeti, använd lämplig adapter.

Är Flex 100i-panelen vattentålig?

Panelen är designad för utomhusbruk men är inte vattentät. Den tål stänk men får inte sänkas ned. Skydda kontakterna från fukt.

Hur installerar jag Flex 100i på ett fordon?

Använd de 4 monteringshålen i hörnen för att fästa panelen stadigt på en stabil yta (tak, motorhuv). Rådfråga en professionell för säker installation.

Vad gör jag om Flex 100i-panelen är skadad?

Omedelbart upphör användning och kontakta Goal Zero för utbyte eller reparation under garanti. Använd inte en sprucken eller trasig panel.

Vad är livslängden på Flex 100i?

Monokristallina solpaneler har en livslängd på 25 år eller mer, med gradvis försämrad effektivitet. Garantin täcker 2 år, men produkten kan fungera långt längre.

BRUKSANVISNING Flex 100i GOAL ZERO

Läs alla varningar, instruktioner och försiktighetsatgärder noggrantFore använding for att undvika personskador, materiella skadoreller skador pa din Goal Zero-product. Goal Zero forbehäller sigrätten att upddatera detta dokument utan foregäende meddelande. Besok www.goalzero.com for att hitta den senaste produktinformationenoch den senaste versionen av bruksanvisingen.

GOALZERO

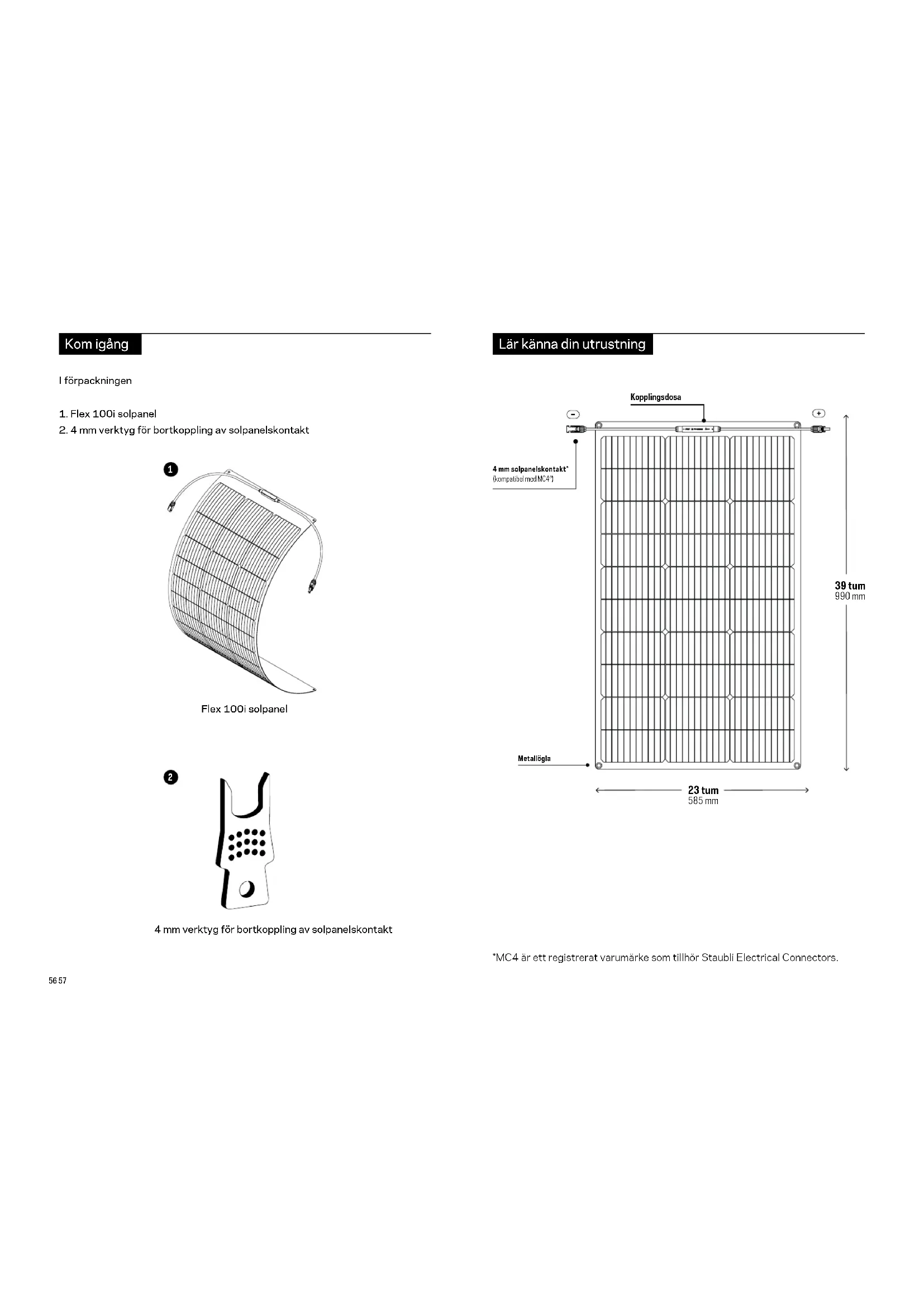

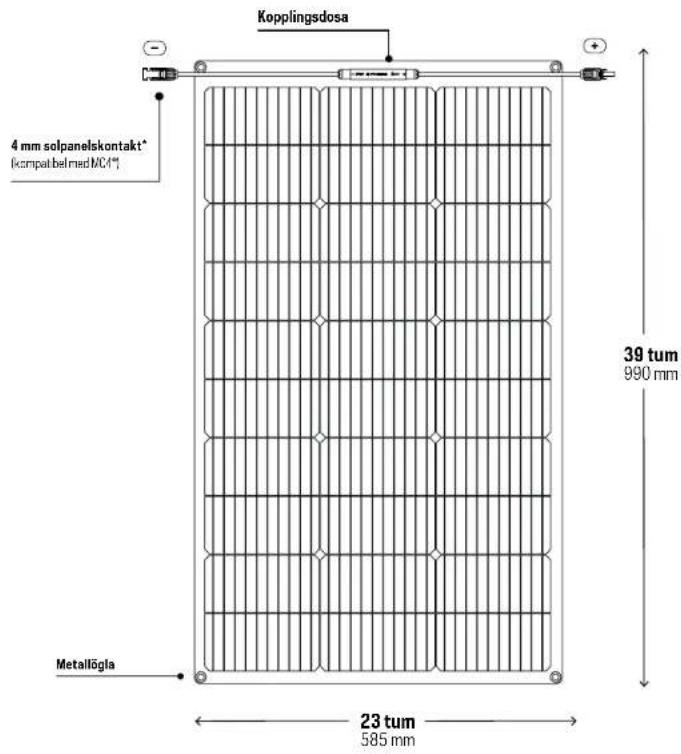

Lär kännä din utrustning

*MC4 ār att registrerat varumärke som tillhör Staubli Electrical Connectors.

Hurdenfunges

Anslut 4 mm solpanelskontakter på framsidan av din Flex 100i till en 4 mm solpanelskontakt, kombinationskontakt eller adapter for att ansluta till onskad enchet for att samla in och anvanda solenergi.

For att ansluta Flex 100i till en Yeti behöver du en 4 mm solpanelskontakt till HPP-adapter (SKU:98014) som du kan hitta på GoalZero.com.

Att anvanda Produk

Hur man installerar panelerna

Flex 100i har fyra monteringshal (ett i varje horn) som kan anvandas for att installera i onskad konfiguration. Denna flexibla panel ar utformad for en mangd olika aplicationer och installationslosningar. Panelen maste sakras aller fastas pa nagot stablit nar den anvands for att undvika produktskador och for att sakerstalla effektivitet under panelens livslängd.

Kontakta en fackman om du har fragor aller funderingar om installation aller anvandning av din Flex 100i-panel.

Hur man koplar bort panelerna

Flex 100i levereras med ett 4 mm verktyg for bortkoppling av solpanelskontakter som hjalper dig att kopla bort 4 mm solpanelskontakter. Tryck pa verktygets stift pa 4 mm solkontaktflikarna for att lossa anslutningen.

Verktyg for bortkoppling

4 mm kontakter

Anslutnng av flera paneler

När du ansluter flera paneler ar det viktigt att vara uppmärksam pa begränsningarna for spänningsinmatning for encheten du laddar. Mangden ineffekt paverkas av om du ansluter paneler i en seriell aller parallell konfiguration. Besok Goal Zeros webplats for mer information om optimal installation av solpaneler:

Tekniska specificationer

Allmänt:

Nominal effekt 100 W

Coltyp Monokristalin

Colloffektivet 22,6%

Maximal systempänning 1000 V DC

Kontakt	4 mm solpanenkekontakt (kompat bel med MC4-kontaktor*)
Kabolländ	0,9 m (2,95 fot) für varje positiv/negative kabel
Kabel AWG	12 AWG
Skydd mot inträng	IP67
SKU	32425
Vikt	2.1 kg (4,63 lbs)
Vikt(i Förpackning)	4,95 kg (10,91 lbs)
Mätt	990 x 585 x 2,5 mm (38,97 x 23,03 x 0,09 tum)Oss: Med koppingsdosen År den fjockaste deten av pangenon 19 mm (0,74 tum)
Mätt(i Förpackninger)	613 x 43 x 1026 mm (24,13 x 1,69 x 40,39 tum)
Omfäng driftemperatur	-40°C to 85°C (-40°F till 185°F)
Certifikat	E C E R o N S
Begränsdaranti	2 &*

*For garantivillkor, wllkor och registering gà til www.goalzero.com/warranty
For att begara en fysisk kopia av garantin, ring 1-888-794-6250.

EU-FORSAKRAN OM OVERENSSTÄMMELSE ENKEL

Härmed forklarar Goal Zero att radiotrustningstypen Flex 100i (32424)
överensstämmer med direktiv 2014/53 / EU. Den fullständiga texten till EU-forsakran om overensstammelse finns på följende internetadress: https://wwwgoalszero.com/pages/user-guides

Vanliga frägor

Kan jag ansluta Flex 100i direkt till en Goal Zero Yeti?

Nej, du behöver en MC4 till HPP-adapter für att ansluta Flex 100i till en Yeti kraftstation.

Hur manga solpaneler kan jag koppla samman?

Det beror på vilken enchet du koplar ihop dina paneler med. Till exempl accepterar Goal Zero Yeti PRO 4000 maximal 5 Flex 100i-paneler i série, medan Yeti 1500X och alla andraprodukter från "X"-serien endast hanterar 2 paneler i série.

Kan jag sommankoppla min Flex 100i med solpaneler fran tredje part?

Nej, det ar inte sakert att Flex 100i fungerar med andra tillverkaresprodukter. Mänga solpaneler ar tillverkade pa annat satt. Om du koplar ihop din Flex 100i med tredjepartspaneler kan det leda till produktskador, bränder aller allaallvariga problem.

Hur flexibel ar Flex 100i?

Flex 100i ar mest flexibel pa langden. Ienna riktning kan den bojas med en radie pa 0,4 m. Om panelen tvingas bojas med en snavare radie an 0,4 m kan det resultanta i besteende skador pa panelen. Om du anvander panelen och den verkar ha natt maximal flexibilitet, bij den inte ytterligare med kraft.

Goal Zero LLC

287W 12300 S

Draper, UT 84020

1-888-794-6250
