GEBRUIKSAANWIJZING Flex 100i GOAL ZERO

SÄILYTÄ NÄMÄ OHJEETLees voor gebruik alle waarschuwingen, instructies en voorzorgsmaatregelen aandachtig om persoonlijk letsel, schade aan eigendommen of schade aan uw Goal Zero product te voorkomen. Goal Zero behoudt zich het recht voor dit document bij te werken zonder voorafgaande kennisgeving. Ga naar www.goalzero.com voor de meest recente productinformatie en de meest recente versie van de handleiding.

2. 4mm connector voor zonne-energie loskoppelingsgereedschap

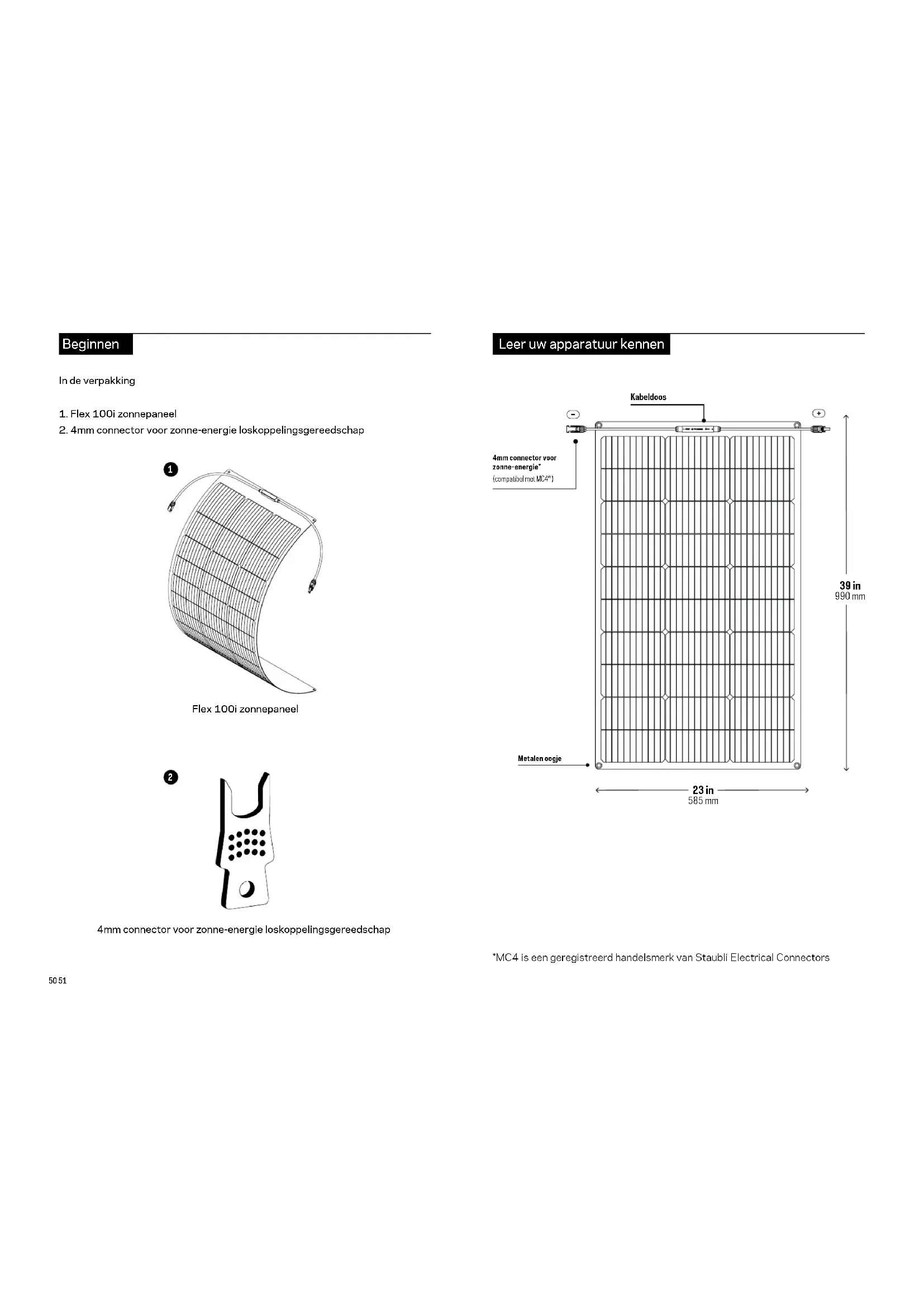

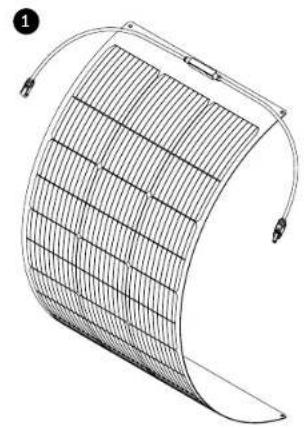

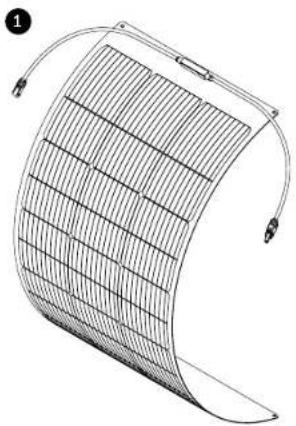

Beginnen Flex 100i zonnepaneel 4mm connector voor zonne-energie loskoppelingsgereedschap Leer uw apparatuur kennen *MC4is een geregistreerd handelsmerk van Staubli Electrical Connectors

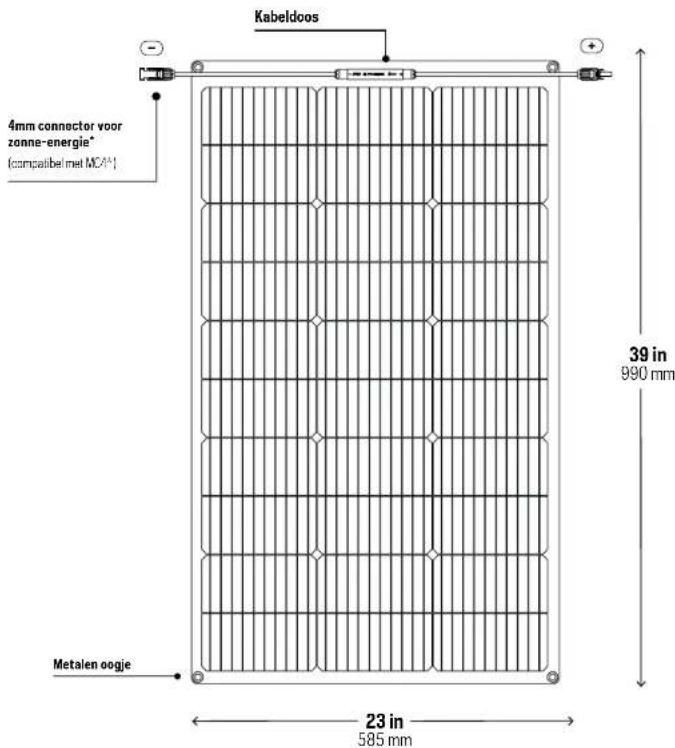

Kabeldoos 4mm connector voor zonne-energie*(compatibel met MC4

39 in 990 mm 23 in 585 mm Metalen oogje52 53 Uw panelen installeren De Flex 100i heeft vier montagegaten (één op elke hoek) die kunnen worden gebruikt voor installatie in de door jou gewenste configuratie. Dit flexibele paneel is ontworpen voor diverse toepassingen en installatieoplossingen. Het paneel moet worden vastgezet of bevestigd aan iets stabiels wanneer het in gebruik is om schade aan het product te voorkomen en de efficiëntie tijdens de levensduur van het paneel te garanderen. Raadpleeg een vakman als u vragen of twijfels hebt over de installatie of het gebruik van uw Flex 100i-paneel. Uw panelen loskoppelen De Flex 100i wordt geleverd met een 4mm connector voor zonne-energie loskoppelingsgereedschap waarmee u de 4 mm connectoren voor zonne- energie kunt loskoppelen. Duw de tanden van het gereedschap op de lipjes vande4mmconnector voor zonne-energie om de verbinding los te maken. Loskoppelingsgereedschap 4 mm connectoren Meerdere panelen met elkaar verbinden Wanneer u meerdere panelen met elkaar verbindt, is het belangrijk om rekening te houden met de spanningslimieten van het apparaat dat u oplaadt. De hoeveelheid input hangt af van of u panelen in serie of parallel aansluit. Surf naar de website van Goal Zero voor meer informatie over de optimale opstelling van zonnepanelen: Hoe het werkt Sluit de 4 mm connectoren voor zonne-energie aan de voorkant van uw Flex100i op een 4 mm connector voor zonne-energie, combiner of adapter omaan te sluiten op het gewenste apparaat om zonne-energie op te vangen ente gebruiken. Om de Flex 100i op een Yeti aan te sluiten, hebt u een 4mm connector voorzonne-energie naar HPP adapter nodig (SKU: 98014), die u kunt vinden opGoalZero.com. Uw product gebruiken

COLLECT STORE* STROOM

RV OFF-GRID STROOMVOORZIENING BESTELWAGEN UITBOUW APPARATEN Koelkast, tv, magnetron, verlichting en meer.54 55 *Ga voor garantievoorwaarden, voorwaarden en registratie naar www.goalzero.com/warrantyBel 1-888-794-6250 om een fysieke kopie van de garantie aan te vragen. Algemeen: Nominaal vermogen 100 W Celtype Monokristallijn Celefficiëntie 22.6% Maximale systeemspanning 1000 V DC Bedrijfsspanning 17.1 V Wisselstroom 5.84 A Open-circuit spanning VOC 20.52 V Kortsluitstroom Isc 6.14 A Serie Zekering Waarde 9 A Temperatuurcoëfficiënt (vermogen) -0.39%/°C Temperatuurcoëfficiënt (spanning) -0.3 %/°C Temperatuurcoëfficiënt (Stroom) 0.06%/°C Minimale buigradius 0,4 m in Y-richting Verbindingsstuk 4mm connector voor zonne-energie (compatibelmetMC4-connectoren*) Kabellengte 2,95 ft (0,9 m) voor elke positieve/negatieve kabel Kabel AWG 12 AWG Bescherming tegen indringing IP67 SKU 32425 Gewicht 2.1 kg (4.63 lbs) Gewicht (in doos) 4.95 kg (10.91 lbs) Afmetingen 990 x 585 x 2.5 mm (38.97 x 23.03 x 0.09 in) Opmerking: Met de kabeldoos is het dikste deel vanhetpaneel 0,74 in. (19 mm) Dimensies (in doos) 613 x 43 x 1026 mm (24.13 x 1.69 x 40.39 in) Bedrijfstemperatuurbereik -40° tot 85°C (-40° tot 185°F) Certs Beperkte garantie 2 jaar* Technische kenmerken Veelgestelde vragen Kan ik de Flex 100i rechtstreeks op een Goal Zero Yeti aansluiten? Nee. Je hebt een MC4-naar-HHP-adapter nodig om de Flex 100i aan te sluiten opeen Yeti-centrale. Hoeveel zonnepanelen kan ik op elkaar aansluiten? Dit hangt af van het apparaat waar u uw panelen aan koppelt. De Yeti 4000 PRO van Goal Zero accepteert bijvoorbeeld maximaal 5 Flex 100i panelen in serie, terwijl de Yeti 1500X en alle andere producten uit de 'X'-lijn slechts plaats bieden aan 2 panelen in serie. Kan ik mijn Flex 100i koppelen met zonnepanelen van derden? Nee. De Flex 100i werkt gegarandeerd niet met producten van andere fabrikanten. Veel zonnepanelen worden op verschillende manieren gemaakt. UwFlex 100i aan panelen van derden koppelen kan leiden tot productschade, brand of andere ernstige problemen. Hoe flexibel is de Flex 100i? De Flex 100i is het meest flexibel in de lengte. In deze richting kan het buigen met een straal van 0,4 m. Als het paneel wordt gedwongen te buigen met een kleinere radius dan 0,4 m, kan dit leiden tot blijvende schade aan het paneel. Alsu het paneel gebruikt en het lijkt maximaal flexibel te zijn, forceer het dan nietverder te buigen. EENVOUDIGE EU-CONFORMITEITSVERKLARING Hierbij verklaart Goal Zero dat de radioapparatuur van het type Flex 100i (32424) voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de EU- conformiteitsverklaring is beschikbaar op het volgende internetadres: https:// www.goalzero.com/pages/user-guides56 57 I förpackningen
