MANUAL DE UTILIZADOR Flex 100i GOAL ZERO

Por favor, leia todos os avisos, instruções e precauções cuidadosamente antes de usar para evitar danos pessoais, danos à propriedade oudanos ao seu produto Goal Zero. A Goal Zero reserva-se ao direito de atualizar este documento sem aviso prévio. Visite www.goalzero.com para encontrar as informações mais recentes sobre o produto e a versão maisrecente do Guia do Utilizador.

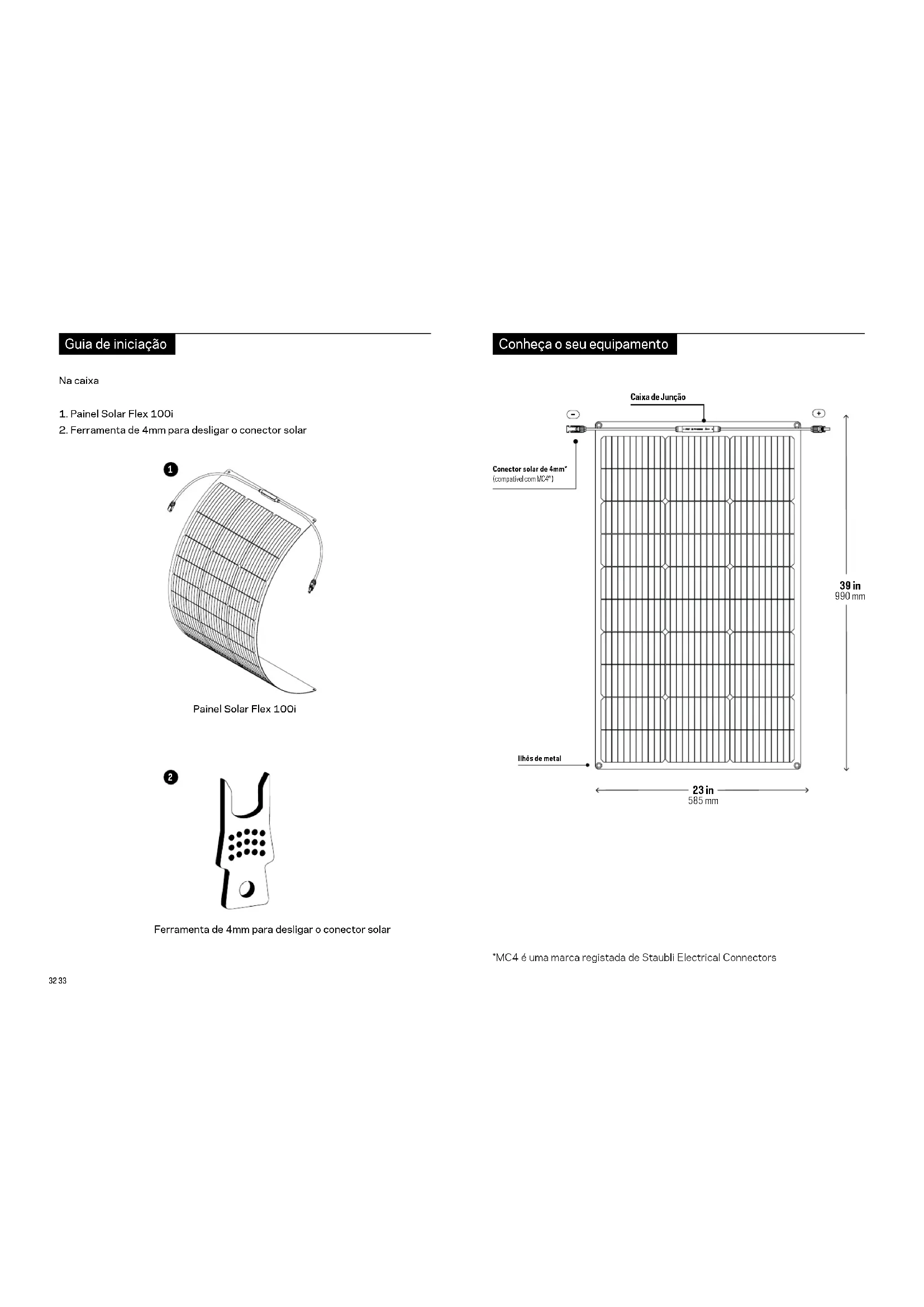

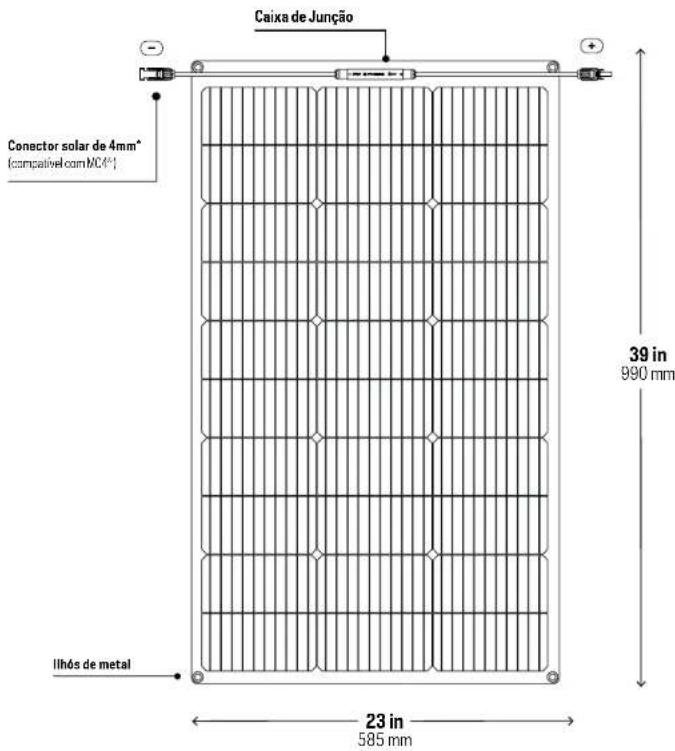

Guia de iniciação Painel Solar Flex 100i Ferramenta de 4mm para desligar o conector solar Conheça o seu equipamento *MC4 é uma marca registada de Staubli Electrical Connectors

Caixa de Junção Conector solar de 4mm*(compatível com MC4

39 in 990 mm 23 in 585 mm Ilhós de metal34 35 Como Instalar os seus Painéis O Flex 100i tem quatro orifícios de montagem (um em cada canto) que podem ser usados para instalar na configuração desejada. Este painel flexível foi projetado para uma variedade de aplicações e soluções de instalação. O painel deve ser fixado a algo estável quando em uso para evitar danos ao produto e para garantir a eficiência ao longo da vida útil do painel. Consulte um profissional se tiver dúvidas ou preocupações sobre a instalação ouutilização do seu painel Flex 100i. Como Desligar os seus Painéis O Flex 100i vem com uma ferramenta para desligar o conector solar de 4 mm para ajudá-lo a desconectar os conectores solares de 4 mm. Empurre as pontas daferramenta nas abas do conector solar de 4 mm para libertar a ligação. Ferramenta para desligar conectores de 4 mm Para ligar Múltiplos Painéis Ao conectar vários painéis, é importante estar atento às limitações de entrada detensão do dispositivo que está carregando. A quantidade de entrada é afetada pelo facto de estar a conectar painéis numa configuração de série ou paralela. Visite o site da Goal Zero para obter mais informações sobre a configuração idealde painéis solares: Como funciona Conecte os conectores solares de 4 mm na parte traseira do seu Flex100iemum conector solar de 4 mm, combinador ou adaptador paraconectar ao dispositivo desejado para coletar e usar energia solar. Para conectar o Flex 100i a um Yeti, precisará de um conector solar de 4mm para adaptador HPP. (SKU: 98014), que pode encontrar em GoalZero.com. Utilizar o seu Produto

• Para ver os termos, condições e registo de garantia, consulte www.goalzero.com/warrantyPara solicitar uma cópia física da garantia, ligue para 1-888-794-6250. Geral: Potência nominal 100 W Tipo celular Mono cristalino Eficiência Celular 22.6% Tensão máxima do sistema 1000 V DC Voltagem de Utilização 17.1 V Corrente de funcionamento 5.84 A Voltagem de circuito aberto VOC 20.52 V Corrente de Circuito Curto ISC 6.14 A Classificação de fusíveis da série 9 A Coeficiente de Temperatura (Corrente) -0.39%/°C Coeficiente de Temperatura (Tensão) -0.3 %/°C Coeficiente de Temperatura (Corrente) 0.06 %/°C Raio de curvatura mínimo 0.4 m na direção Y Cabo Conector solar de 4mm (compatívelcomconectoresMC4*) Comprimento do cabo 2,95 pés (0,9 m) para cada cabo positivo/negativo Cabo AWG 12 AWG Proteção contra Ingresso IP67 SKU 32425 Peso 4.63 lbs (2.1 kg) Peso (na caixa) 10.91 lbs (4.95 kg) Dimensões 38.97 x 23.03 x 0.09 in (990 x 585 x 2.5 cm) Atenção: Com a caixa de junção, a parte mais espessado painel é de 0.74 in. (19 mm) Dimensões (na caixa) 24.13 x 1.69 x 40.39 in (613 x 43 x 1026 cm) Temperatura de funcionamento -40° até 185° F (-40° até 85° C) Certificados Garantia limitada 2 anos* Especificações técnicas Questões mais frequentes Posso ligar o Flex 100i diretamente a um Goal Zero Yeti? Não. Precisa de um adaptador MC4 ao HPP conectar ao Flex 100i e a um painel solar Yeti. Quantos painéis solares posso ligar? Varia consoante o dispositivo com o qual está a emparelhar os painéis. Porexemplo, o Goal Zero Yeti PRO 4000 aceitará um máximo de 5 painéis Flex100i em série, enquanto o Yeti 1500X e todos os outros produtos dalinha'X' só podem acomodar 2 painéis em série. Posso ligar o meu Flex 100i a painéis solares de terceiros? Não. Não é garantido que o Flex 100i funcione com produtos de outros fabricantes. Muitos painéis solares são fabricados de forma diferente. Emparelhar o seu Flex 100i com painéis de terceiros pode resultar em danosaoproduto, incêndios ou outros problemas graves. Quão flexível é o Flex 100i? A Flex 100i é mais flexível ao comprido. Nesta direção, pode dobrar-se num raiode 0,4 m. Se o painel for forçado a dobrar-se num raio mais apertado doque0,4 m, pode resultar em danos permanentes no painel. Se estiver a utilizar o painel e ele parecer ter esgotado a flexibilidade, não o force a dobrar mais. DECLARAÇÃO SIMPLES DE CONFORMIDADE DA UE Assim, a Goal Zero declara que o equipamento de rádio tipo Flex 100i (32424) está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade da UE está disponível no seguinte endereço Internet: https://www.goalzero.com/pages/user-guides38 39
