Flex 100i - Panel solar GOAL ZERO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel solar flexible monocristalino
Marca	Goal Zero
Modelo	Flex 100i
Potencia nominal	100 W
Tensión máxima del sistema	1000 V CC
Tensión de funcionamiento	17,1 V
Corriente de funcionamiento	5,84 A
Tensión de circuito abierto (Voc)	20,52 V
Corriente de cortocircuito (Isc)	6,14 A
Fusible nominal de la serie	9 A
Coeficiente de temperatura (potencia)	-0,39 %/°C
Coeficiente de temperatura (tensión)	-0,3 %/°C
Coeficiente de temperatura (corriente)	0,06 %/°C
Radio de curvatura mínimo	0,4 m (dirección Y)
Tipo de conector	Conector solar de 4 mm (compatible con MC4)
Longitud del cable	0,9 m
Sección del cable	12 AWG
Rango de temperatura de funcionamiento	-40 °C a 85 °C
Garantía	2 años limitada
Uso	Carga de baterías, estaciones de alimentación Goal Zero Yeti
Montaje	4 orificios de montaje, fijación sobre soporte estable

Preguntas frecuentes - Flex 100i GOAL ZERO

¿Puedo conectar el Flex 100i directamente a una estación de alimentación Yeti?

No, necesita un adaptador MC4 a HPP (ref. 98014) para conectar el Flex 100i a una estación de alimentación Goal Zero Yeti.

¿Cuántos paneles Flex 100i puedo conectar en serie?

Depende del modelo Yeti. Por ejemplo, la Yeti PRO 4000 soporta hasta 5 paneles en serie, mientras que la Yeti 1500X y otros productos de la línea X solo soportan 2 paneles en serie.

¿Puedo usar el Flex 100i con paneles solares de otras marcas?

No, el Flex 100i no está garantizado para funcionar con otros fabricantes. El emparejamiento puede dañar el producto, provocar incendios u otros problemas graves.

¿Cuál es la flexibilidad del panel Flex 100i?

El Flex 100i es más flexible en el sentido de la longitud, con un radio de curvatura mínimo de 0,4 m. No doblar más allá para evitar daños irreversibles.

¿Cómo limpiar el panel solar Flex 100i?

Limpie el panel con un paño suave y agua (sin productos químicos). Limpie regularmente para mantener la eficiencia. Evite rayar la superficie.

¿Qué tipo de batería puedo cargar con el Flex 100i?

El Flex 100i puede cargar baterías de plomo, litio y estaciones de alimentación compatibles mediante un regulador de carga adecuado. Para una Yeti, use el adaptador apropiado.

¿El panel Flex 100i es resistente al agua?

El panel está diseñado para uso en exteriores pero no es estanco. Resiste salpicaduras pero no debe sumergirse. Proteja los conectores de la humedad.

¿Cómo instalar el Flex 100i en un vehículo?

Use los 4 orificios de montaje en las esquinas para fijar firmemente el panel sobre una superficie estable (techo, capó). Consulte a un profesional para una instalación segura.

¿Qué hacer si el panel Flex 100i está dañado?

Deje de usarlo inmediatamente y contacte a Goal Zero para un reemplazo o reparación bajo garantía. No use un panel agrietado o con cables dañados.

¿Cuál es la vida útil del Flex 100i?

Los paneles solares monocristalinos tienen una vida útil de 25 años o más, con una degradación progresiva del rendimiento. La garantía cubre 2 años, pero el producto puede funcionar mucho más allá.

MANUAL DE USUARIO Flex 100i GOAL ZERO

GUARDE ESTAS INSTRUCCIONES

Lea atentamente todas las advertencias, instrucciones y precauciones antes de utiliser el producto para evaporar lesiones personales, daños materiales o daños a su producto Goal Zero. Goal Zero se reserva el derecho deactualizar este documento sin previo aviso. Visite www.goalzero.com para encontrar la información más recente sobre el producto y la version más recente de la Guía del usuario.

Efficacido la pio 22,6%

Herramienta de desconexión de conectores solares de 4 mm

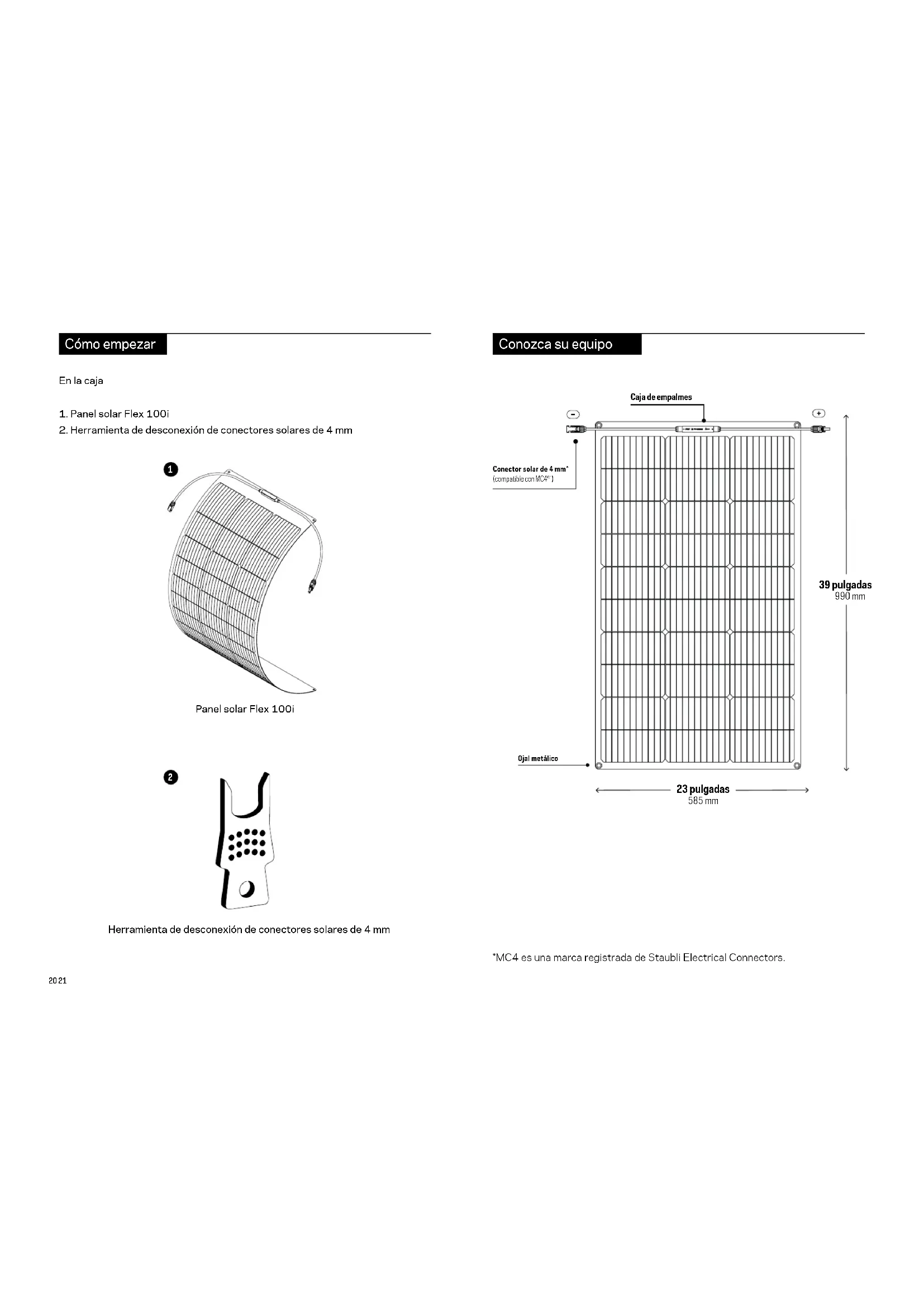

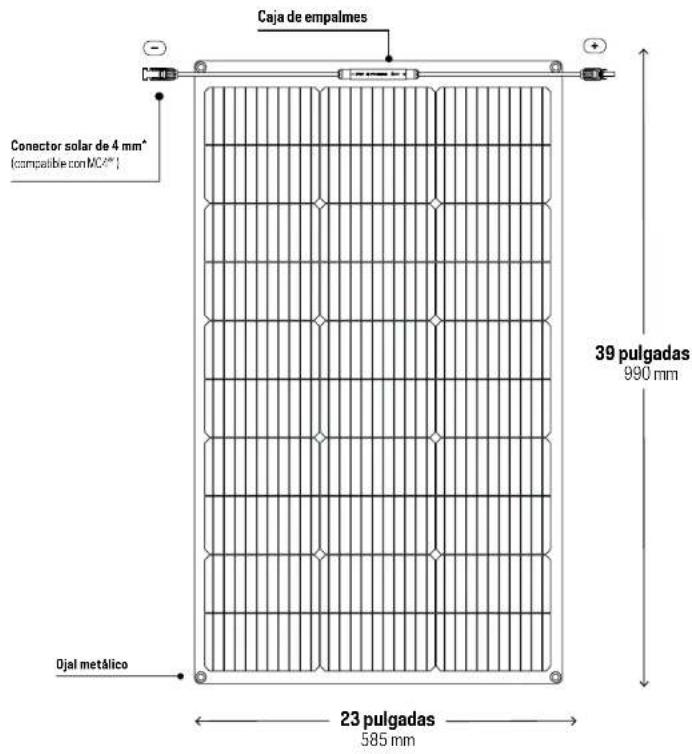

Conozca su equipo

*MC4 es unamarca registrada de Staubli Electrical Connectors.

como funciona

Enchufe los conectores solares de 4 mm de la parte frontal de su Flex 100i a un conector solar, combinador o adaptador de 4 mm para conectarlo al dispositivo que deseee para recoger y utiliser la energia solar.

Para enchufar el Flex 100i a un Yeti necesitará un adaptador de conductor solar a HPP de 4 mm (SKU: 98014), que pueda encontrar en GoalZero.com.

Uso de su producto

Cómo instalar sus paneles

El Flex 100i Tiene quatre orificios de montaje (uno en cada esquina) que pueda utilizezarse para instalarlo en la configuracion que desee. Este panel flexible está diseado para una gran variedad de aplicaciones y soluciones de instalacion. El panel debe fijarse o sutarse a algo estable cuando este en uso para evitar daños en el producto y garantizar su eficacia durante toda la vidautil del panel.

Consulte a un professionnel si Tiene preguntas o dudas sobre la instalacion o el uso de su panel Flex 100i.

Cómo desconectar sus paneles

El Flex 100iiene con una herramienta de desconexión de connectores solares de 4 mm para ayudarle a desconectar los connectores solares de 4 mm. Empujé las puntas de la herramienta sobre las lengüetas del connector solar de 4 mm para liberar la conexión.

Al conectar various paneles, es importante tener en cuenta las limitaciones de entrada de voltaje del dispositivo que se está cargando. La calidad de entrada depende de si los paneles se conectan en series o en paralelo. Visite el Sitio web de Goal Zero (Objetivo Cero) para Obtener más informacion sobre la configuracion optima de los paneles solares:

Especificaiones Tecnicas

General:

Potencia nominal 100 W

Tipdo colda Monocristalino

Eficientia do la celda 22.6%

Voltaje maximalo dol sistema 1000 V DC

Voltaje de funcionamiento 17.1V

Corriente de funciona 5.84 A

Voltaje de circuito abierto VOC 20.52 V

Corriente de cortocircuito 1SC 6.14 A

Capacidad del fusicble 9 A

Coeficiente de temperatura (Potencia)-0.39%oC

Coeficiente de temperatura (Voltajel -0.3 %/oC

Coeficiente do temperatura (Corriente) 0.06%oC

Radio minimo de curvatura 0.4 m en direction Y

Conector Conector solar de 4 mm (compatible conectors MC4")

Longitud del cable	0,9 m (2,95 plies) por cada cable positivo/negative
Cable AWG	12 AWG
Protección contra la infiltación	IP67
SKU	32425
Peso	4.63 libras (2.1 kg)
Peso [en caja]	10.91 libras (4.95 kg)
Dimensiones	38.97 x 23.03 x 0.09 pulg. (990 x 585 x 2.5 cm)Note: Con la caja de conexiones, la parte más gruesdelpaneles de 0,74 pulg. (19 mm)
Dimensiones [en la caja]	24.13 x 1.69 x 40.39 pulg. (613 x 43 x 1.026 cm)
Rango de temperatura de funcionaimiento	-40° a 185° F (-40° a 85° C)
Certificaciones	CE RIMS
Garantía limitada	2 años*

• Para consultar los关键时刻, condidiones y registro de la garantía, visita www.gosizero.com/warranty

Para solicitar una copia fisica de la garantía Ilame al 1-888-794-6250

DECLARACION DE CONFORMIDAD DE LA UE SIMPLE

Por la presente, Goal Zero declares que el equipo de radio tipo Flex 100i (32424) cumple con la Directiva 2014/53/UE. El texto completo de la交代 de conformidad de la UE está disponible en laARRYEEDE INTERNET:

Puedo enchufar el Flex 100i directamente a un Yeti Goal Zero?

No. Necesita un adaptor de MC4 a HPP para conectar el Flex 100i a una central electrica Yeti.

Cuantos paneles solareswould conectar?

Varía en función del dispositivo con el que empareje sus paneles. Por exemple, el Yeti 4000 PRO de Goal Zero aptará un máximo de 5 paneles Flex 100i en series, cuando que el Yeti 1500X y todos los demás productos de la linea "X" solo能把 alojar 2 paneles en series.

Puedo encadenar mi Flex 100i con paneles solares de terceros?

No. No se garantiza que el Flex 100i funciona con produits de ellos fabricantes. Muchos paneles solares sefabrican de forma diferente. Emparejar su Flex 100i conpaneles de ellos fabricantes puede provocar daños en el producto, incendios uothers problemas graves.

Hasta que punto es flexible el Flex 100i?

El Flex 100i es más flexible en sentido longitudinal. En esta directionación peute doblarse en un radio de 0,4m . Si se obiga al panel a doblarse en un radio mas cerrado que 0,4m ,uede provocar daños curaderos en el panel. Si está utilizing el panel y parece haberlooed al limite de su flexibilidad, no lo fueze a doblarse mas.

Per Iniziare

Nella Scatola

Para ligar Múltiplos Painés

Temperatura de funciona -40@to 185F-40@to 85C)

Certificados CCHRS

Garantia limitada 2anos
