Flex 100i - Pannello solare GOAL ZERO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pannello solare flessibile monocristallino
Marca	Goal Zero
Modello	Flex 100i
Potenza nominale	100 W
Tensione massima del sistema	1000 V DC
Tensione di funzionamento	17,1 V
Corrente di funzionamento	5,84 A
Tensione a circuito aperto (Voc)	20,52 V
Corrente di cortocircuito (Isc)	6,14 A
Fusibile di serie nominale	9 A
Coefficiente di temperatura (potenza)	-0,39 %/°C
Coefficiente di temperatura (tensione)	-0,3 %/°C
Coefficiente di temperatura (corrente)	0,06 %/°C
Raggio di curvatura minimo	0,4 m (direzione Y)
Tipo di connettore	Connettore solare 4 mm (compatibile MC4)
Lunghezza del cavo	0,9 m
Sezione del cavo	12 AWG
Intervallo di temperatura di funzionamento	-40 °C a 85 °C
Garanzia	2 anni limitata
Utilizzo	Caricamento di batterie, stazioni di alimentazione Goal Zero Yeti
Montaggio	4 fori di montaggio, fissaggio su supporto stabile

Domande frequenti - Flex 100i GOAL ZERO

Posso collegare il Flex 100i direttamente a una stazione di alimentazione Yeti?

No, hai bisogno di un adattatore MC4 verso HPP (rif. 98014) per collegare il Flex 100i a una stazione di alimentazione Goal Zero Yeti.

Quanti pannelli Flex 100i posso collegare in serie?

Dipende dal modello Yeti. Ad esempio, il Yeti PRO 4000 supporta fino a 5 pannelli in serie, mentre il Yeti 1500X e gli altri prodotti della linea X supportano solo 2 pannelli in serie.

Posso utilizzare il Flex 100i con pannelli solari di altre marche?

No, il Flex 100i non è garantito per funzionare con altri produttori. L'abbinamento può danneggiare il prodotto, provocare incendi o altri problemi gravi.

Qual è la flessibilità del pannello Flex 100i?

Il Flex 100i è più flessibile in senso longitudinale, con un raggio di curvatura minimo di 0,4 m. Non piegare oltre per evitare danni irreversibili.

Come pulire il pannello solare Flex 100i?

Pulisci il pannello con un panno morbido e acqua (nessun prodotto chimico). Pulisci regolarmente per mantenere l'efficienza. Evita di graffiare la superficie.

Che tipo di batteria posso caricare con il Flex 100i?

Il Flex 100i può caricare batterie al piombo, al litio e stazioni di alimentazione compatibili tramite un regolatore di carica adatto. Per una Yeti, utilizza l'adattatore appropriato.

Il pannello Flex 100i è resistente all'acqua?

Il pannello è progettato per uso esterno ma non è impermeabile. Resiste agli schizzi ma non deve essere immerso. Proteggi i connettori dall'umidità.

Come installare il Flex 100i su un veicolo?

Utilizza i 4 fori di montaggio negli angoli per fissare saldamente il pannello su una superficie stabile (tetto, cofano). Consulta un professionista per un'installazione sicura.

Cosa fare se il pannello Flex 100i è danneggiato?

Interrompi immediatamente l'uso e contatta Goal Zero per una sostituzione o riparazione in garanzia. Non utilizzare un pannello incrinato o danneggiato.

Qual è la durata del Flex 100i?

I pannelli solari monocristallini hanno una durata di 25 anni o più, con un degrado progressivo del rendimento. La garanzia copre 2 anni, ma il prodotto può funzionare ben oltre.

MANUALE UTENTE Flex 100i GOAL ZERO

SI CONSIGLIA DI CONSERVARE LE PRESENTI ISTRUZIONI

Leggere attendamente tutte le avventenze, le istruzioni e le precauzioni prima dell'uso al fine di evitare lesioni personali, danni materiali o danni al prodotto Goal Zero. Goal Zero si riserva il diritto di aggiornare il presente documento perché alcun preavviso. Ti invitiamo a consultare il site www.goalzero.com per trovare le informazioni più recenti sul prodotto e la versione più recente della Guida Utente.

GUARDE ESTAS INSTRUÇÉS

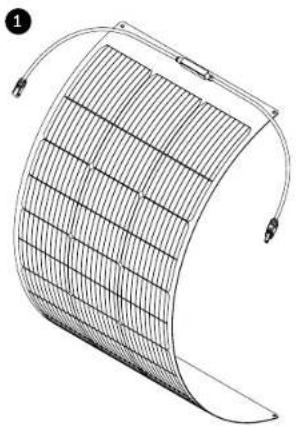

1. Pannello solare Flex 100i
2. Strumento di disconnessione del connettore solare da 4 mm

Pannello solare Flex 100i

Strumento di disconnessione del connettore solare da 4 mm

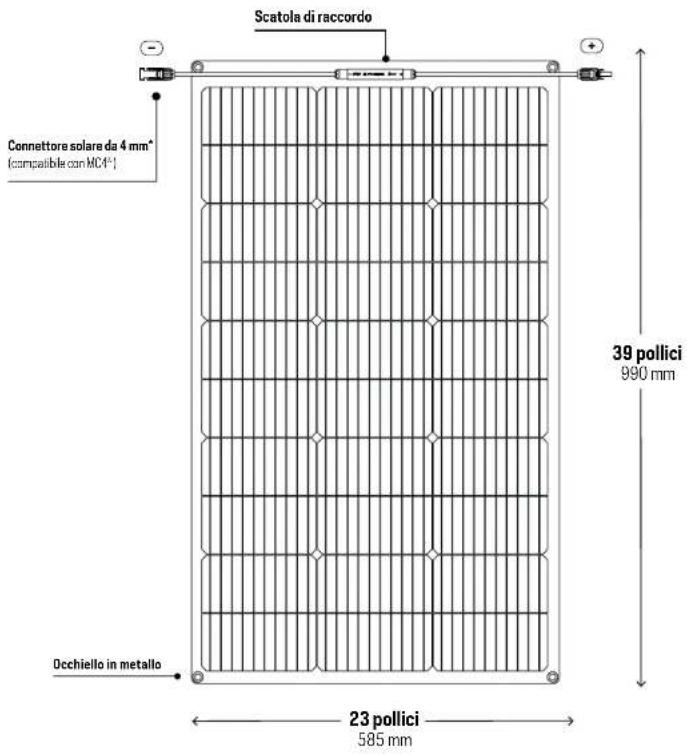

Conoscere il Dispositivo

*MC4 é un marchio registrato di Staubli Electrical Connectors.

Come Funziona

Collegare i connettori solari da 4 mm sulla parte anteriore del Flex 100i a un connettore solare da 4 mm, a un combinatore o a un adattatore da collegare al disposativo desiderato per raccogliere e utilizzato l'energia solare.

Per collegare il Flex 100i a uno Yeti è necessario un adattatore da connettore solare a HPP da 4 mm (SKU: 98014), che puoi trovare su GoalZero.com.

Utilizzo del Prodotto

Come Installare il Pannello

Il Flex 100i è dotato di quattro fori di montaggio (uno per agli angolo) che possono essere utilizzati per l'installazione nella configurazione desiderata. Questo pannello flessibile è stato progettato per molteplici applicazioni e soluzioni di installazione. Il pannello deve essere assicurato o fissato a qualcosa di stabile quando è in funzione, al fine di evitare danni al prodotto e per garantire l'efficienza durante il suo intero ciclo di vita.

In caso di domande o dubbi sull'installazione o sull'uso del pannello Flex 100i, ti consiglio di rivolgerti a un professionista.

Come scollegare i pannelli

Il Flex 100i ha in dotazione un attrezzo per scollegare i connettori solari da 4mm Spingere le punte dell'utensile sulle linguette del connettore solare da 4mm per sbloccare il collegamento.

Strumento di disconnessione

Connettori da 4 mm

Collegamento di più pannelli

Quando si collegano più pannelli, è importante tenere conto dei limiti di tensione in entrata del dispositivo che stai caricando. La quantità di ingresso dipende dal collegamento dei pannelli in series o in parallelo. Per ulteriori informazioni sulla configurazione ottimale dei pannelli solari, visita il situ web di Goal Zero:

Specifiche Tecniche

Generale:

Potenza nominale 100 W

Tipodi colla Mono-cristallino

Effcionza della colla 22,6%

Tensione massima del systema 1000V CC

Tensione operative 17,1 V

Corrente operativa 5.84A

Tensiona circuito sperto VOC 20,52V

Corrented cortocircuito ISC 8,14 A

Valutazione del fusibile di series 9 A

Coefficiente di temperatura (tensione)-0.3%oC

Coefficient di temperatura (corrente) 0.05%/°C

Raggio minimo di curvatura 0.4 m in direzione Y

Connettore Connettore solare da 4 mm

compatible coni connettori MC4

Lunghezza del cavo 2,95 pied (0.9 m) por agli cavo positivo/negative

Cavo AWG 12AWG

Protezione dal'ingresso IP67

SKU 32425

Poso 4.63 Ibbro [2,1 kg]

Poso (nollascatola) 10.91 fibbro (4.95 kg)

Dimension 38,97 x 23,03 x 0,09 polidi (990 x 586 x 2,5 mm) Note: Con la scatola di giurazione, la parte piu spessa dei pannolo e di 0,74 polidi. (19 mm)

Intervallo della temperatura di esercizio Da-40°a 185°F (da-40°a 85°C)

Certificati

Garanzia limitata 2 anni

• Per i termini, le condizioni o la registrazione della garanzia, visita il site www.gezzero.com/warranty

Per richiedere una copia cartacea della garanzia, chiama il numero 1-888-794-6250.

DICHIARAZIONE DI CONFORMITA UE SEMPLICE

Goal Zero dichiarare che le appearecchiature radio Flex 100i (32424) sono conformi alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità dell'UE è disponibile al seguente indirizzo internet: https://www.goalzero.com/pages/user-guides

Domande Frequenti

Posso collegare il Flex 100i direttamente a uno Yeti Goal Zero?

No. Per collegare il Flex 1.00i a una centrale elettrica Yeti è necessario un adattatore da MC4 a HPP.

Quanti pannelli solari posso collegare insieme?

Dipende dal dispositiivo con cui si abbinano i pannelli. Ad esempio, Goal Zero Yeti 4000 PRO accetta un massimo di 5 pannelli Flex 100i in series, nelle Yeti 1500X e tutti gli altri prodotti della linea "X" possono alloggiare solo 2 pannelli in series.

Posso collegare il mio Flex 100i a pannelli solari di terzi?

No. Il Flex 100i non è garantito per il funzionamento con prodotti di altri fornitori. La produzione di molti pannelli solari è diversa. Abbinare il tuo Flex 100i con pannelli di terme parti cui causare danni al prodotto, incendi o altri problemi gravi.

Qual è la flessibilità del Flex 100i?

Il Flex 100i è più flessibile longitudinalmente. In questea direzione può piegarsi con un raggio di 0,4 m. Se il pannello viene costretto a piegarsi con un raggio più strett di 0,4 m, potrebbe subire danni duraturi. Se stai utilizzato il pannello e sembra aver raggiunto la flessibilità massima, non forzarlo per farlo piègare ulteriormente.

Guia de iniciação

Na caixa

1. Paine Solar Flex 100i
2. Ferramentade 4mm para desligar o conector solar

Painel Solar Flex 100i

Ferramentade 4mm para desligar o conector solar
