Caractéristiques	Détails
Type de produit	Routeur Wi-Fi 6
Vitesse maximale	Jusqu'à 4,2 Gbps
Technologie Wi-Fi	Wi-Fi 6 (802.11ax)
Ports Ethernet	4 ports Gigabit Ethernet
Couverture	Jusqu'à 2 700 pieds carrés
Nombre de bandes	Tri-bande
Compatibilité	Compatible avec les appareils Wi-Fi 5 et précédents
Configuration	Application Linksys pour une configuration facile
Sécurité	WPA3, protection contre les intrusions
Mise à jour du firmware	Automatique via l'application Linksys
Garantie	2 ans
Dimensions	Dimensions compactes pour un placement facile
Poids	Léger pour une installation facile

FOIRE AUX QUESTIONS - Atlas Pro 6 MX5502 LINKSYS

Comment réinitialiser mon Linksys Atlas Pro 6 MX5502 ?

Pour réinitialiser votre routeur, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Comment changer le mot de passe de mon réseau Wi-Fi ?

Accédez à l'interface utilisateur de votre routeur via un navigateur web, connectez-vous avec vos identifiants, allez dans 'Wi-Fi Settings' puis modifiez le mot de passe de votre réseau.

Pourquoi ma connexion Wi-Fi est-elle lente ?

Vérifiez la distance entre votre routeur et vos appareils, les interférences d'autres appareils électroniques, et assurez-vous que le firmware de votre routeur est à jour.

Comment étendre la portée de mon réseau ?

Vous pouvez ajouter des points d'accès supplémentaires Linksys ou utiliser la fonction de maillage intégrée pour améliorer la couverture.

Comment connecter un appareil à mon réseau Wi-Fi ?

Sur votre appareil, allez dans les paramètres Wi-Fi, recherchez votre réseau, puis entrez le mot de passe lorsque vous y êtes invité.

Mon routeur ne se connecte pas à Internet, que faire ?

Vérifiez les connexions physiques, redémarrez le routeur et votre modem, et assurez-vous que votre fournisseur d'accès Internet n'a pas de panne.

Comment mettre à jour le firmware de mon Linksys Atlas Pro 6 MX5502 ?

Connectez-vous à l'interface utilisateur du routeur, allez dans 'Administration' puis 'Firmware Upgrade' et suivez les instructions pour télécharger et installer la mise à jour.

Puis-je utiliser mon Linksys Atlas Pro 6 MX5502 avec un modem d'un autre fournisseur ?

Oui, tant que le modem est compatible avec votre fournisseur d'accès Internet, votre routeur devrait fonctionner sans problème.

Comment activer le contrôle parental sur mon routeur ?

Connectez-vous à l'interface utilisateur, allez dans 'Parental Controls' et suivez les instructions pour configurer les restrictions d'accès pour les appareils de votre réseau.

Que faire si j'ai oublié mon mot de passe d'administration ?

Vous devrez réinitialiser le routeur en utilisant le bouton de réinitialisation pour rétablir les paramètres d'usine, ce qui vous permettra de réutiliser le mot de passe par défaut.

MODE D'EMPLOI Atlas Pro 6 MX5502 LINKSYS

Vue d'ensemble du produit 3

Partie avant/supérieure 3

Précedent 4

Partie inférieure 5

Ou trouverdeplusamples renseignements 6

Configuration 7

Parametres du système Velop 9

Connexion à l'application Linksys 9

Tableau de bord 10

Appareils 11

Pour afficher ou modifier les détails des appareils 12

Parametres du sans-fil 13

Paramètres avances 14

Connector un apparéil avec WPS 15

Acces d'invite 16

Contrôle de vitesse 17

Contrôle parental 18

Priorisation des apparèils 19

Notifications 20

Paramètres avances 23

Paramétres de connexion Internet 23

Parametres de ports 24

Filtres MAC sans-fil 25

Moncompte 26

Commentaires 27

Aide 28

Connexion directe à Velop 29

Mot de passé d'administrateur Velop 30

Restauration des paramètres par défaut du fabricant 31

32

32

Environnement d'exploitation 32

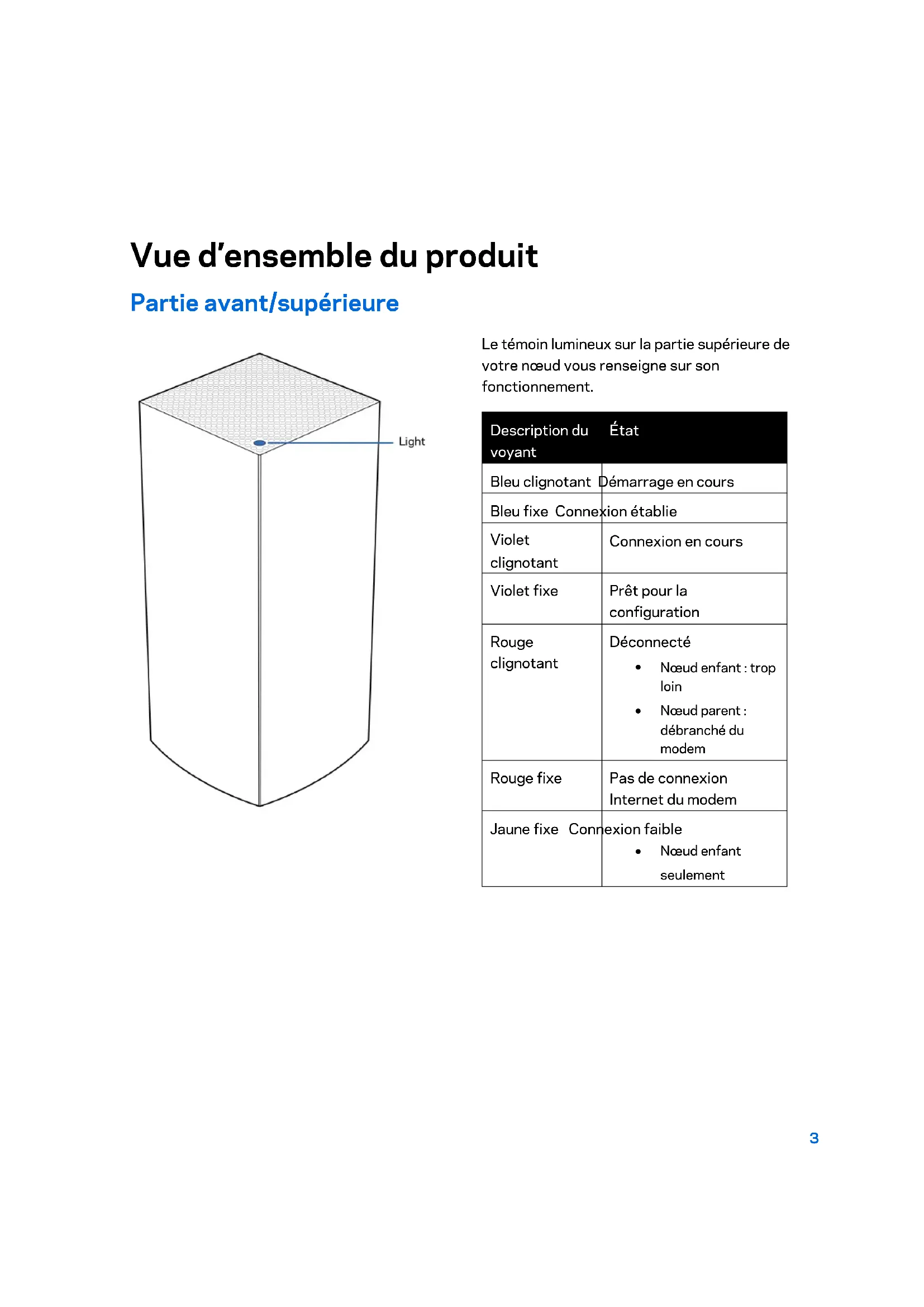

Vue d'ensemble du produit

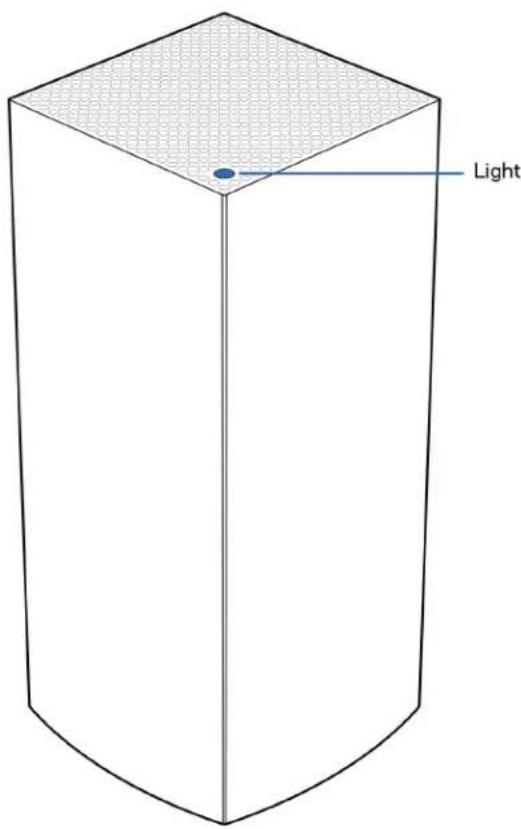

Partie avant/supérieure

Le témoin lumineux sur la partie supérieure de votre nœud vous renseigne sur son fonctionnement.

Description duvoyant	État
Bleu clignotant	Démarrage en cours
Bleu fixe Connexion établie
Violetclignotant	Connexion en cours
Violet fixe	Prêt pour laconfiguration
Rougeclignotant	DéconnectéNœud enfant : trop loinNœud parent : débranché du modem
Rouge fixe	Pas de connexionInternet du modem
Jaune fixe Connexion faibleNœud enfant seulement

Précédent

Ports Ethernet : branches des cables Ethernet sur ces ports Gigabit Ethernet (10/100/1000) et aux autres apparèils connectés à votre réseau en mode filaire. Si vous avez plusieurs nœuds dans cette système Velop, utilisez un de ces ports pour vous connecter à votre modem ou routeur-modem.

Remarque: pour une performance optimale, utilisez un cable CAT5e ou de catégorie supérieure sur le port Ethernet.

Port internet: branchez un cable Ethernet sur le port Gigabit (10/100/1000) jaune et sur un modem cable/DSL internet à large bande ou fibre optique. Si vous utilisez ce routeur comme nœud infant dans un système de réseau mailé sans fil, vous pouvez utiliser ce port pour créé une connexion filaire vers un autre nœud.

Port d'alimentation: branche l'adaptateur c.a. fourni sur ce port.

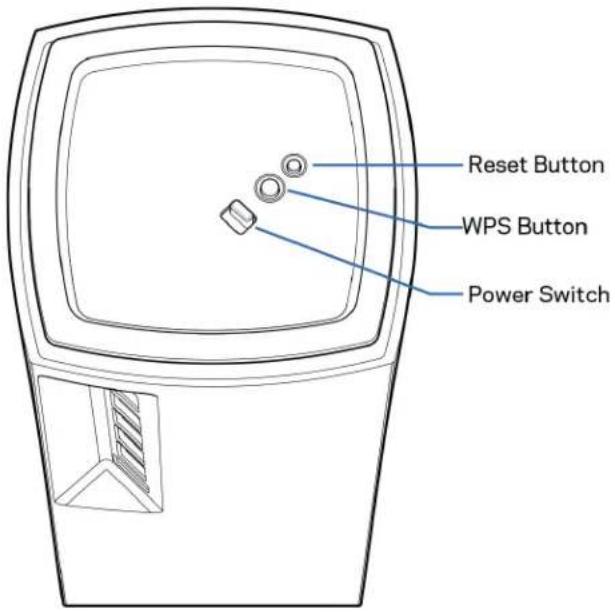

Partie inférieure

Bouton Reset (réinitialisation): maintenez ce bouton enforcé jusqu'à ce que le témoin lumineux sur la partie supérieure du noèud devienne rouge, s'estompe, puis redevienne rouge vif clignotant, pour réinitialiser le noèud aux paramètres établis par défaut à l'usine.

Bouton Wi-Fi Protected Setup—appuyez pour vous connecter à des périphériques réseau compatibles WPS.

Interrupteur marche/arrêt : appuyez sur | (marche) pourmettre le nœud sous tension.

Aide

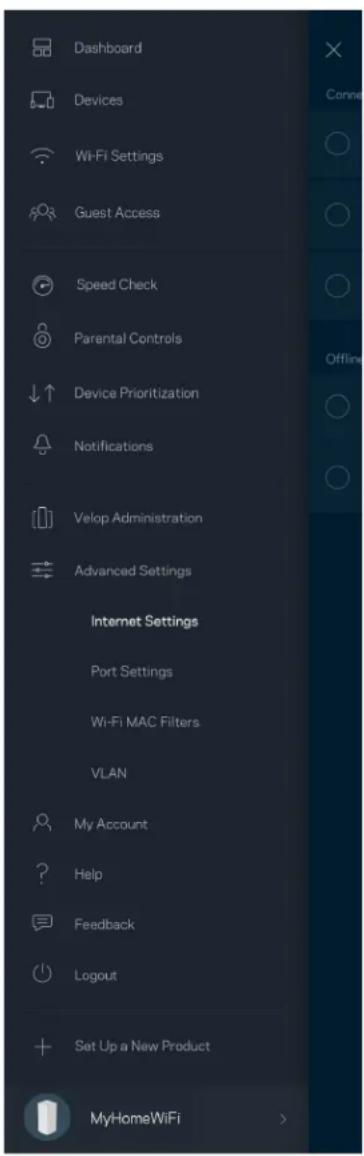

Où trouver de plus amples renseignements

• Linksys.com/support/Velop
• Section aide de l'application Linksys (lancez l'application et cliquez sur Aide dans le menu principal de navigation)

Remarque: les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante: http://supportlinksys.com/en-us/licenses. Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://supportlinksys.com/en-us/gplcodecenter.

Configuration

IMPORTANT : les nœuds Velop peuvent être configurés en tant que nœuds principaux ou nœuds enfants. Un nœud principal doit être connecté à votre modem ou routeur-modem par un cable Ethernet. Une fois configurés en mode sans fil, les nœuds secondaires peuvent être connectés à un autre nœud sans fil ou à l'aide de câbles Ethernet.

Si vous ajoutez ce nouveau nœud en tant que parent à un système Velop de réseau maille sans fil pour toute la maison, réinitialisez tous les nœuds à leurs paramètres d'usine et ajoutez-les au système une fois que le nouveau nœud est configuré et fonctionne.

Téléchargez l'application Linksys. Vous avez besoin de cette application pour configurer Velop.

Visitez la boutique d'applications de votre apparéil et cherchez Linksys.

Installez l'application, ouvrez-la et suivez les directives.

Remarque : l'application fonctionne sous iOS 11.4 et versions plus récentes, et Android 6 et versions plus récentes.

Vous allez créé un compte Sans-fil intelligent Linksys qui vous permettra d'utiliser l'application pour consulter ou modifier les paramètres de votre système Velop partout où vous avez une connexion Internet.

Grâce au Sans-fil intelligent Linksys, vous pouvez notamment :

• modifier le nom et le mot de passer de votre réseau sans-fil;
• configurer l'accès d'invités :
• connecter des appareils au réseau sans-fil avec la fonction WPS;
• bloquer l'accès à Internet avec le contrôle parental;
• tester le début de votre connexion Internet.

Remarque : nous vous enverrons un courriel de vérification au cours de la configuration. À partir de votre réseau domestique, cliquez sur le lien dans le courriel.

Mis à part le branchement de l'alimentation et du cable Ethernet, le processus de configuration via l'application fait tout le travail à votre place. Une fois la connexion établie, utilisez l'application pour personneliser votre réseau sans-fil en lui donnant un nom et un mot de passer. Vous pouvez également donner des noms aux nœuds en fonction de leur emplacement pour que vous puissiez les identifier dans le cas peu liéquant où ils nécessiteraient une intervention.

Imprimez cette page, puis inscrivez les paramètres de votre réseau sans-fil et de votre compte au tableau ci-dessous à titre de référence. Rangez vos notes dans un endroit sur.

Nom du réseau sans-fil
Mot de passer du réseau sans-fil
Mot de passer d'administrateur
Nom d'accès de l'invité
Mot de passer de l'invité
Adresse courriel de connexion à l'Migration Linksys
Mot de passer de l'application Linksys

Paramètres du système Velop

En utilisant votre application Linksys, vous pouvez consulter ou modifier les paramétres du système Velop afin de prendre votre sans-fil plus sécurité ou d'améliorer le fonctionnement d'un apparéil ou d'un jeu. Vous pouvez acceder aux paramétres sans fil partout où vous avez une connexion Internet. Vous pouvez également acceder aux paramétres à l'aide du mot de passer de votre routeur quand vous étés connecté à votre réseau domestique, même si vous n'avoz pas de connexion Internet.

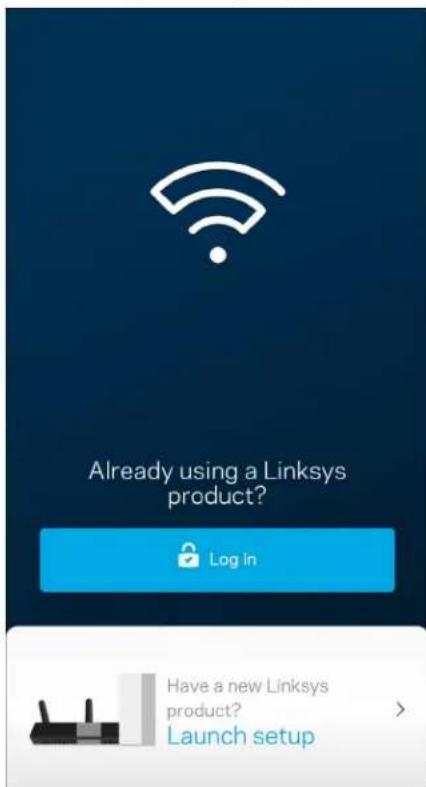

Connexion à l'application Linksys

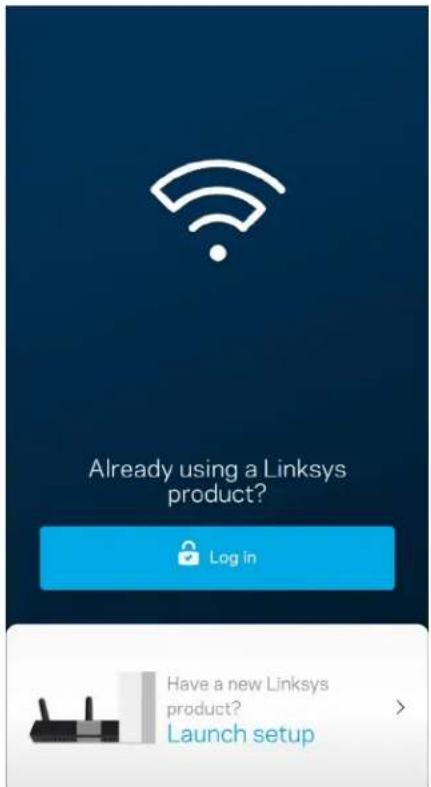

1. Ouvrez l'application Linksys.

1. Entrez l'adresse de courriel utilisé pour creer votre compte.
2. Entreze le mot de passer de votre compte.
3. Touchez Connexion.

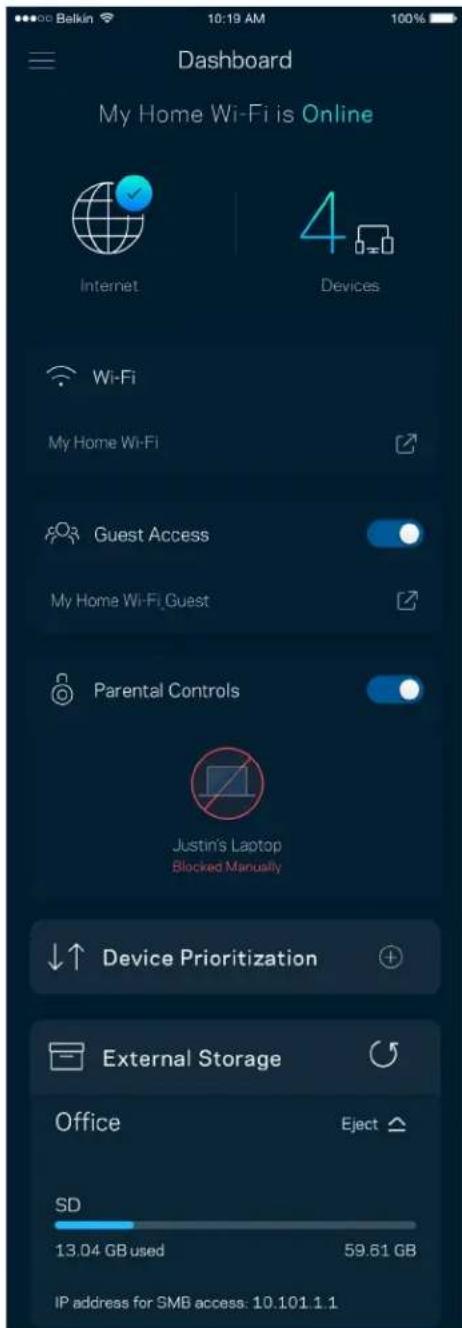

Tableau de bord

Le tableau de bord vous donne un aperçu de votre réseau sans-fil. Vous pouvez voir combien d'appareils sont connectés à votre système Velop. Vous pouvez également partager le mot de passer du réseau sans-fil et autoriser l'accès d'invités au sans-fil. Le tableau de bord vous indique également si le contrôle parental est actif sur certains apparêls ou s'ils sont prioritaires pour l'accès au sans-fil.

Appareils

Consultez et modifiez les détails concernant tous les appareils connectés à votre sans-fil. Vous pouvez voir quels périphériques sont connectés à votre réseau principal et à votre réseau d'invités ou afficher des renseignements sur chacun de ces périphériques.

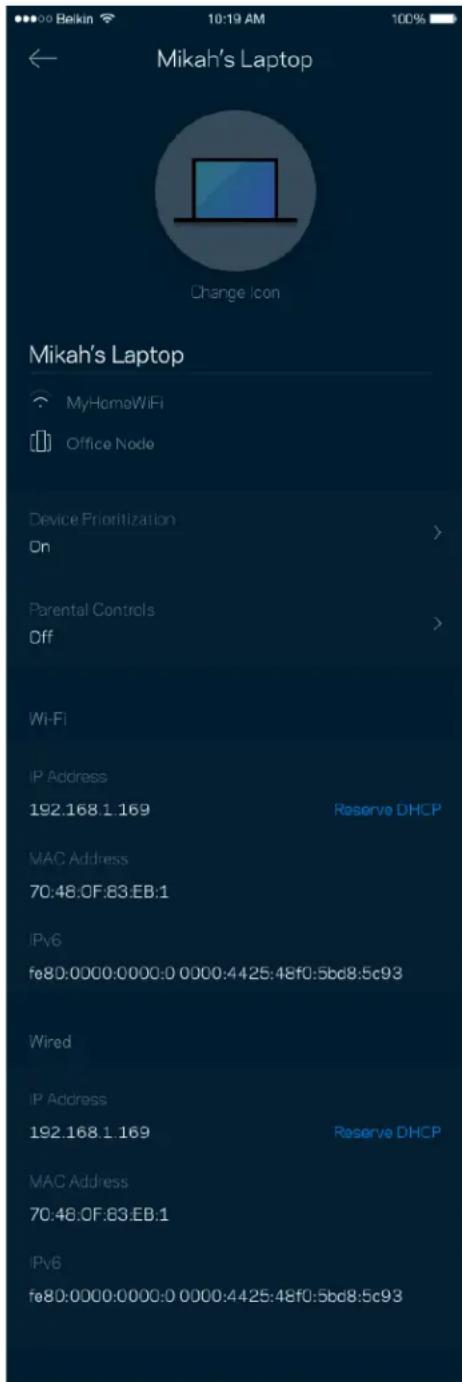

Pour afficher ou modifier les détails des appareils

À partir de l'écran Appareils, vous pouvez modifier les noms des apparciels et les icônes qui leur sont associées. Vous pouvez également prioriser des apparciels, définir le contrôle parental et consulter les détails du réseau sans-fil. Touchez un des apparciels de la liste pour afficher ses détails.

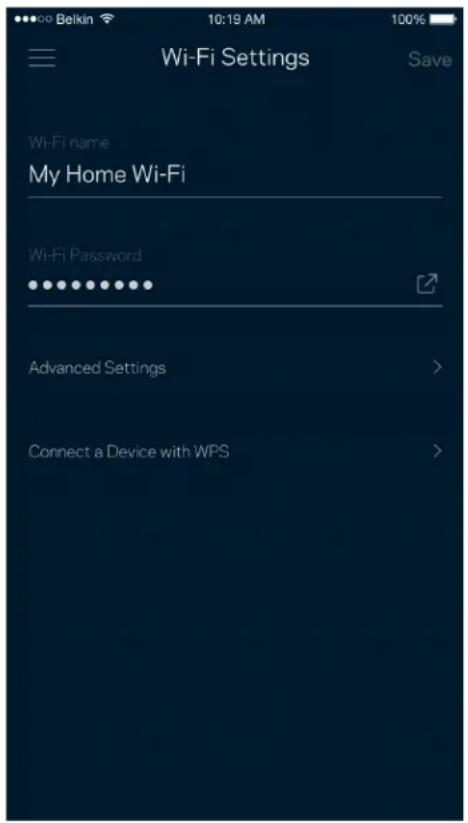

Paramètres du sans-fil

Vous pouvez consulter ou modifier le nom et le mot de passer de votre réseau sans-fil et connecter les appareils à l'aide de Wi-Fi Protected Setup™.

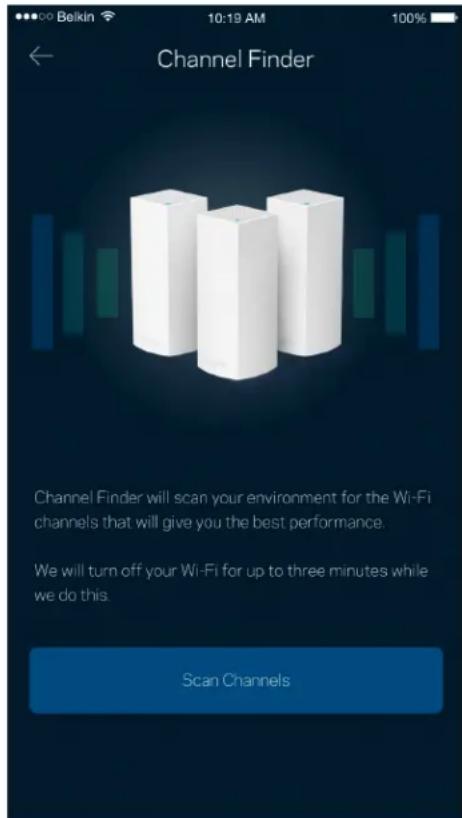

Paramètres avancés

Les utilisateurs avances peuvent modifier le type de sécurité par défaut et le mode du sans-fil. Ne modifies pas ces paramètres si vous n'avez pas une grande expérience des réseaux sans-fil. Le Détecteur de canaux recherche les canaux sans-fil les plus ouverts dans votre secteur afin d'optimiser les performances de votre système Velop. Si vous ave plusieurs noeuds dans votre système Velop, le Détecteur de canaux trouvera le meilleur canal pour chacun d'eux.

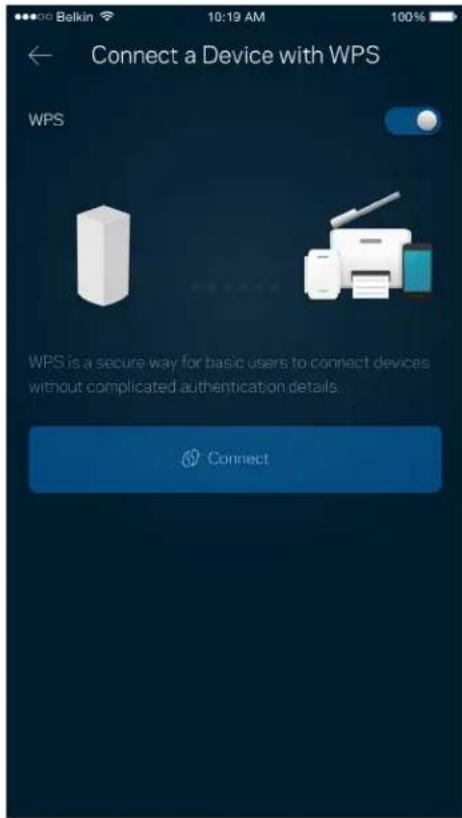

Connector un apparéil avec WPS

La fonction Wi-Fi Protected Setup vous permet de connecter facilement des appareils sans-fil à votre réseau sans-fil sans avoir à entrer manuelle les paramètres de sécurité.

Accès d'invité

Utilisez l'Accès d'invite pour permettre à vos invitations de se connecter à Internet tout en limitant leur accès à d'autres ressources connectées à votre sans-fil. Envoyez le mot de passer par courriel ou message texte.

Contrôle de vitesse

Effectuez un contrôle de vitesse pour vous assurer de bénéficier des vitesses de connexion que vous payez. Le contrôle de vitesse facilité également la priorisation des apparêils parce que ses résultats déterminent la distribution du sans-fil vers les apparêls prioritaires.

Le débit descendant est la vitesse à laquelle le contenu Internet est télécharge vers votre système Velop.
Le débit montant est la vitesse à laquelle vous pouvez téléverser du contenu vers Internet.

Remarque: les vitesses de connexion Internet sont déterminées en tenant compte de divers facteurs, notamment le type de compte FAI, le traffic Internet local et mondial, de même que le nombre d'appareils à votre domicile qui partagert la connexion.

Contrôle parental

Le contrôle parental permet de déterminer àquel moment vos enfants peuvent acceder à Internet et ce qu'ils peuvent y faire. Vous pouvezbloquer l'acces Internet de certains apparciels ou bloquer des sites Web spécifiques.

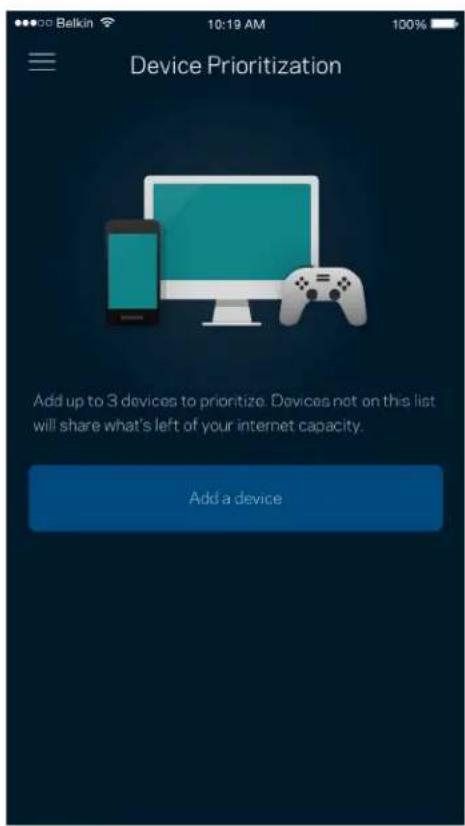

Priorisation des apparèils

Choisissez jusqu'à trois apparèels qui auront la priorité pour l'utilisation de votre connexion Internet. Ces apparèels, qu'ils soient filaires ou sans fil, bénéficieront toujours du meilleur accès lors de leur connexion. Velop effectue un test de vitesse pour déterminer la(Meilleure)distribution Wi-Fi à vos apparèls priorisés. Les autres apparèils se partageront la capacité restante. Les apparèils priorisés apparaissent sur le tableau de bord.

Notifications

Si vous avez plusieurs nœuds, Velop peut vous aviser lorsqu'un nœud secondaire de votre système se déconnecte. Les nœuds secondaires sont ceux qui ne sont pas câblés à votre modem. Vous devez activer les notifications dans les paramètres de votre apparéil mobile pour autoriser Velop à vous aviser.

Utilisez l'écran d'Administration Velop pour modifier le mot de passer administrateur et l'indice, et consulter différents renseignements (numéro de modulo, numéro de série et renseignements IP) relatifs à tous les nœuds prênts sur votre réseau sans-fil.

Vous pouvez désir d'envoyer automatiquement des rapportes de plantation à Linksys et contributor ainsi à l'amélioration de l'expérience sans-fil. Vous pouvez aussi signaler manuellement des problèmes particuliers à Linksys.

Les renseignements suivants seront envoyés avec votre description du problème :

• Version de l'application	• Type de connexion (connexion par le nuage : affiche l'adresse courriel associée, connexion locale : affiche « admin Velop »)
• Modèle de l'appareil	• Type de connexion WAN [réseau étendu] (affiche Wi-Fi ou Ethernet)
• Version du système d'exploitation de l'appareil	• Date : (jour/mois/année, heures, fuseau horaire)

Paramètres avancés

Paramètres de connexion Internet

Vous pouvezCHOISIR les modalités de connexion Internet de voirc système Velop. Le type de connexion par défaut est Configuration automatique - DHCP. Les autres types de connexion dépendant de vote RAI ou de l'utilisation que vous envisagez pour vote système Velop. Les utilisateurs avancés peuvent utiliser les Paramètres supplémentaires pour cloner des adresses MAC et définir la MTU (Unité de transmission maximale).

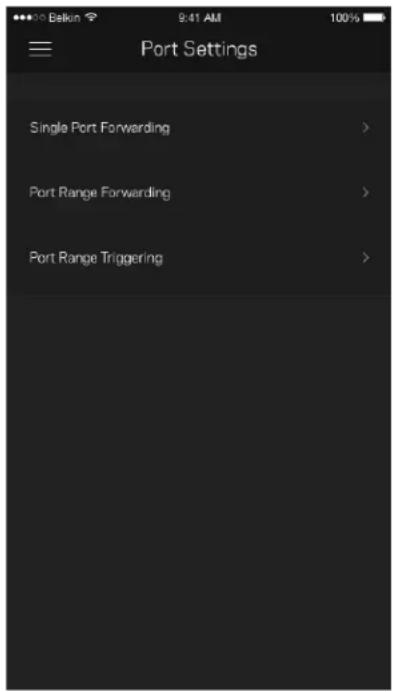

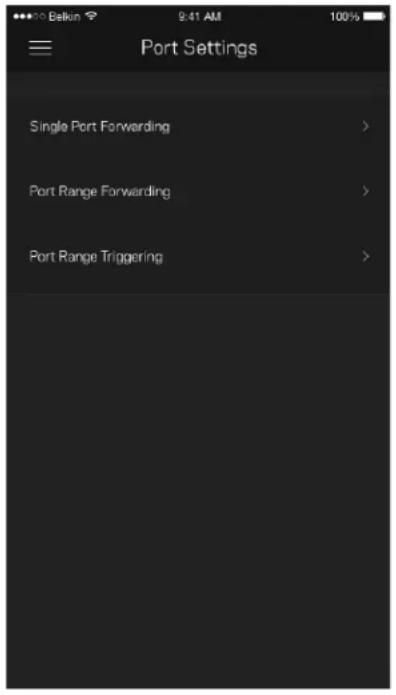

Paramètres de portes

La redirection de port (pour un port unique, plusieurs ports ou une plage de ports) envoie le traffic d'arrivée d'un ou plusieurs ports disponibles vers un apparéil ou un port défini sur votre réseau sans-fil. Pour le déclenchement de plage de ports, Velop surveille le traffic sortant sur des numérores de port spécifique. Velop méorise l'adresse IP de l' apparéil qui demande les données de sorte que lorsque les données demandées lui sont retournées, elles sont réacheminées à l' apparéil approprié.

Filtres MAC sans-fil

Chaque périphérique réseau dispose d'une adresse MAC (contrôle d'accès au support) à 12 chiffres. Vous pouvez creator une liste d'adresses MAC et réguler la façon dont les périphériques utilisent votre réseau sans-fil.

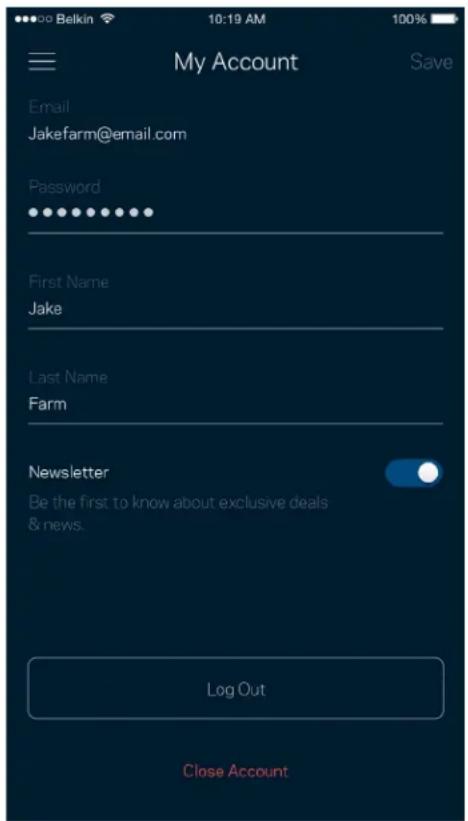

Mon compte

Modifiez le mot de passer de votre compte Linksys etCHOisissez de receivevoir les dernières nouvelles et offres speciales de Linksys.

Commentaires

Vous avez l'occasion de nous donner votre opinion. Évaluation l'application dans votre boutique d'applications, envoyez-nous une suggestion ou signalez un problème qui vous empêche de profiter d'une bonne experience.

Aide

Un problème avec l'application ? Besoin de renseignements supplémentaires sur une fonction ?

Touchez Aide pour avoir des explications.

Connexion directe à Velop

Meme si vous n'etes pas connecté à Internet, vous pouvez acceder à votre système Velop.

Connectez-vous à votre nom de réseau sans-fil, lancez l'application Linksys et touchez Utilisez le mot de passer d'administrateur. Vous ne pourrez pas acceder à votre compte Sans-fil Linksys hors

connexion.

Mot de passer d'administrateur Velop

Nous avons créé un mot de passer d'administrateur sécurisé au cours de la configuration. Pour le modifier, touchez Administration Velop puis Modifier le mot de passer Velop et l'indice.

Pour assurer la sécurité de votre système Velop, nous vous enverrons un courriel en cas de modification du mot de passé d'administrateur.

Restauration des paramètres par défaut du fabricant

Vous ne devriez jamais avoir besoin de réinitialiser votre Velop à ses paramètres d'usine. C'est une procédure très perturbatrice. Une réinitialisation aux paramètres d'usine rétablit l'état de votre système Velop au moment où vous l'avez extrait de son emballage, nécessitant ainsi que vous repétiez la procédure de configuration. Tous les paramètres que vous avez personnalisés lors de la configuration et ultérieurement, tels que le nom de réseau sans-fil, les mots de passée, le type de sécurité, seront effacés. Tous les apparêils sans fil seront déconnectés de votre réseau sans-fil.

Pour réinitialiser votre Velop :

Assurez-vous que votre ndu est branché sur une source d'alimentation et qu'il est allumé, puis appuyez de maniere prolongee sur le bouton Reset (Reinitialisation) au bas du ndu. Le témoin lumineux sur la partie supérieure du ndu va devenir rouge puis s'estomper en clignotant. Ne relachez pas le bouton avant que le voyant s'éteigne puis devienne rouge vif.

Caracteristiques techniques

Velop Linksys

Nom du modele SystemeWiFi6VelopAX5400

Numéro du modele Série MX5500

Vitesse du port du commutateur 10/100/1000 Mbit/s

Fréquence radio 2,4 GHz et 5 GHz

Nombre d'antennes 13 (internes)

Ports USB 3.0, Ethernet, Internet, alimentation

Boutons Interrupteur marche/arrêt, WPS, réinitialisation

Voyant Un témoin lumineux multicolore pour

l'alimentation et l'etat

Fonctions de sécurité WPA2-Personnel, WPA3-Personnel

Bits de clé de sécurité Cryptage de données jusqu'à 128 bits

Environnement d'exploitation

Dimensions 3,1 pouces x 3,1 pouces x 7,3 pouces

Poids unitaire 0,95 kg

Alimentation 12V,3A

Température (fonctionnement) 0 à 40 °C (32 à 104 °F)

Température (entreposage) -20 à 60 °C (-4 à 140 °F)

Humidité (marche) 10 % à 80 % d'humidité relative, sans condensation

Humidité (entreposage) 5% à 90%, sans condensation

Remarques:

Pour en savoir plus à propos de la conformité aux normes, la garantie et la sécurité, rendez-vous sur Linksys.com/support/Velop.

Les specifications peuvent changer sans préavis.

Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment une capacité de réseau sans fil, un taux de débit de données et une portée moindre. La performance dépend de nombreux facteurs, conditions et variables, dont l'éloignement du point d'accès, le volume du traffic réseau, les matérieliaux et la construction de l'édifice, le système d'exploitation utilisé, la combinaison des produits sans fil utilisés, les interférences ainsi que d'autres conditions défavorables.

Rendez-vous sur linksys.com/support/Velop pour notre soutien technique primé.

BELKIN, LINKSYS et de nombreux noms de produits et logos sont des marques de commerce du groupe de sociétés Belkin. Les autres marques mentionnées sont la propriété de leur détenteur respectif.

© Belkin International, Inc. ou ses sociétés associées, 2020. Tous droits réservés.
