MANUALE UTENTE Atlas Pro 6 MX5502 LINKSYS

Conectar un disposito con WPS 15

Conectar un disposito con WPS

Panorama del prodotto 3

Lato anterio/superiore 3
Lato posteriori 4
Parte inferiore 5
Dove reperire ulteriori informazioni 6

Installazione 7

Impostazioni del systema Velop 9

Accesso all'App Linksys 9
Pannello di controllo 10
Dispositivi 11

Per visualizzare o modificare i dettagli del dispositivo: 12

Impostazioni Wi-Fi 13

Impostazioni avanzate 14
Connessione di un dispositivo con WPS 15

Accesso ospite 16

Test della velocità 17
Filtro famiglia 18

Priorità dei dispositivi 19
Notifiche 20
Amministrazione di Velop 21
Impostazioni avanzate 23

Impostazioni Internet 23
Impostazioni porta 24
Filtri MAC Wi-Fi 25

Il mio account 26
Feedback 27
Guida 28

Connessione diretta a Velop 29

Password amministratore di Velop 30

Come ripristinare le impostazioni di fabbrica 31

Specifiche 32

Linksys Velop 32
Specliche ambientali 32

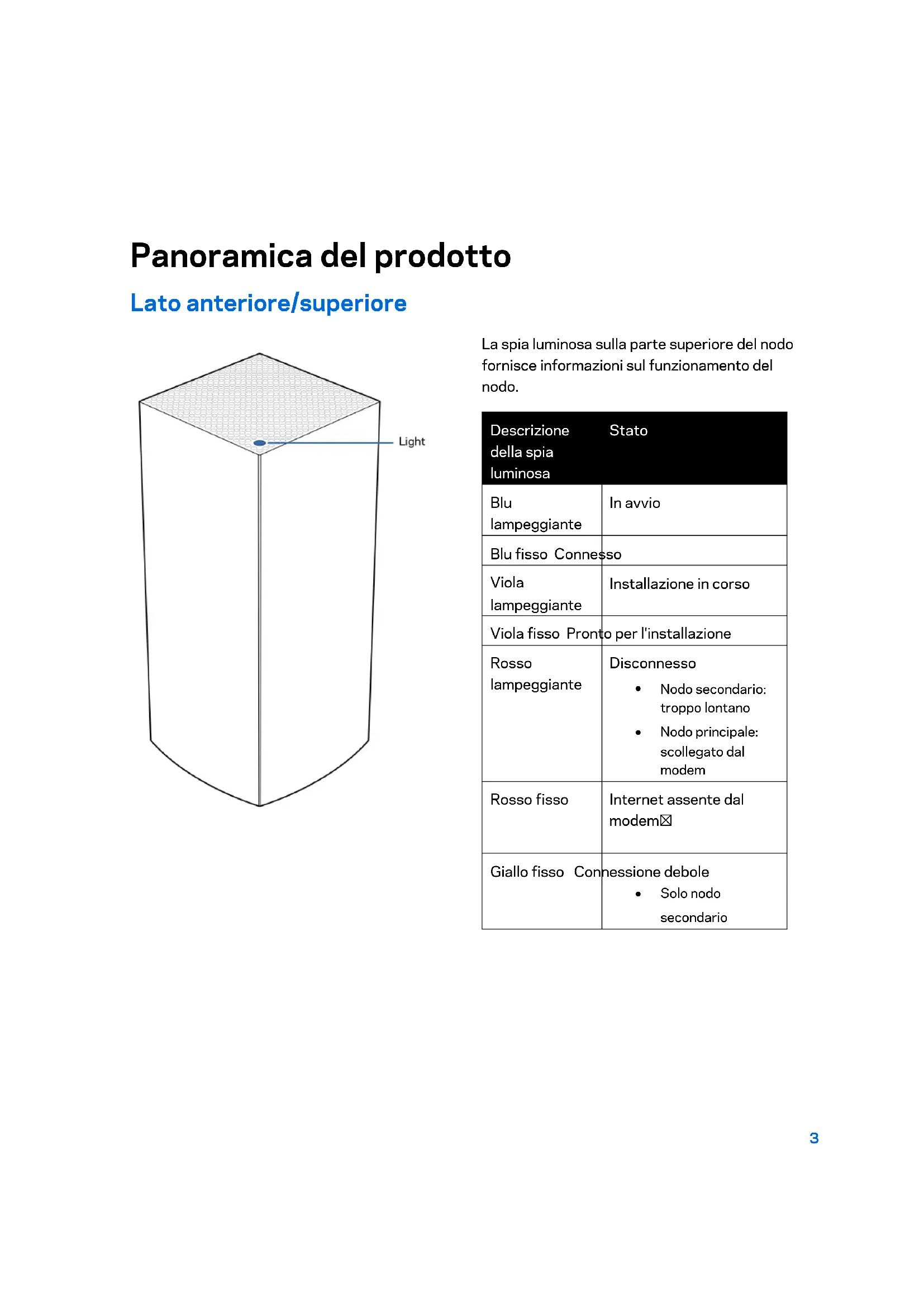

Panorama del prodotto

Lato anteriore/superiore

La spia luminosa sulla parte superiore del dato fornisce informazioni sul funzionamento del dato.

Descrizione Stato della spia luminosa
Blu lampeggiante	In avvio
Blu fisso Connesso
Viola lampeggiante	Installazione in corso
Viola fisso Pronto per l'installazione
Rosso lampeggiante	Disconnesso • Nodo secondario: troppo lontano • Nodo principale: scollegato dal modem
Rosso fisso	Internet assente dal modem×
Giallo fisso Connessione debole • Solo datoSecondario

Lato posteriore

Porte Ethernet — Collegare i cavi Ethernet a queste porte Gigabit (10/100/1000) e ad altri dispositivi cablati presenti sulla rete. Se ilsystema Velop è composto da più di un dato, utilizzare una di queste porte per connettere il modem o il modem router.

Note — Per risultati ottimali, utilizzato un cavo di categoria CAT5e o superiore per la porta Ethernet.

Porta Internet — Collegare un cavo Ethernet alla porta gigabit gialla (10/100/1000) e a un modem Internet a banda larga via cavo/DSL/fibra ottica. Se siutilizza questo router come dato primario in un sistema Wi-Fi mesh, è possibile utilizzato但这a porta per creare una connessione cablata a un'altro dato.

Porta di alimentazione — Collegare l'adattatore di alimentazione CA incluso a questa porta.

Parte inferiore

Pulsante Reset (Ripristino) — Per ripristinare il dato alle impostazioni di fabbrica, premere e tenere premuto fino a quando la spia luminosa sulla parte superiore del dato diventa di colore rosso, quindi sfocata e in seguito rossa accesa lampeggiante.

Pulsante Wi-Fi Protected Setup — Premere per connette i dispositivi di reteabilitati per la procedura WPS.

Interruttore di alimentazione—Spostarlo su | (on) per accendere il dato.

Guida

Dove reperire ulteriori informazioni

• Linksys.com/support/Velop
• Guida dell'App Linksys (avviare l'app e fare cli c su Help (Guida) nel menu principale di navigazione)

Note: licenze e notifiche, relative a software di terme parti utilizzati in questo prodotto, possono essere visualizzate all'indirizzo http://supportlinksys.com/en-us/licenses. Contattare http://supportlinksys.com/en-us/gplcodecenter per domande o richieste sul codice sorgente GPL.

Installazione

IMPORTANT—I nodi Velop possono essere installati come nodi primari o secondari. Il dato primario deve essere connesso con un cavo Ethernet al modem o al modem router. Una volta installati in modalità wireless, i nodi secondari possono essere connessi in modalità wireless o tramite cavi Ethernet.

Se si sta aggiungendo il nuovo dato come dato principale ad unsystema Wi-Fi mesh per tutte la casa. Velop, ripristinare i nodi ai valori di fabbrica e aggiungerli al dato che il nuovo dato è stato installato e funzione correttamente.

Scaricare l'App Linksys. L'app è nécessaria per installare Velop.

Visitare l'app store del proprio dispositivo e ricercare Linksys.

Installare l'app, aprirla e seguire le istruzioni.

Note: l'app funzione con iOS 11.4 e versioni successive e Android 6 e versioni successive.

Create an account Linksys Smart Wi-Fi, in modo da poter utiliser l'app per visualizzare o modificare le impostazioni delsystema Velop da ovunque si disponga di una connessione Internet.

Tra le numerous operazioni che si possono svolgere con Linksys Smart Wi-Fi figurano:

• Modificare il nome e la password del Wi-Fi
• Configurare la funzione Accesso ospite
• Connette disposittivai Wi-Fi tramite la procedura WPS
  Attivare un blocco di Internet con il Filtro famiglia
• Verificare la velocità della connessione Internet

Nota - Durante l'installazione, l'utente riceverà un'e-mail di verifica. Dalla rete domestica, fare click sul link nelle'e-mail.

Ad eccezione del collegamento dell'alimentatore e del cavo Ethernet, la procedura di installmente basata su app non necessità di alcuna operazione manuale. Al termine della connessione, utilizzato l'app per personalizzare il Wi-Fi, dandogli un nome e una password. è possibile inoltre specificare un nome per i nodi in base al luogo in cui si trovano, in modo da poterli identificare disponibile nel caso di problema.

Stampare esta pagina, quando annotare le impostazioni del Wi-Fi e dell'account nella tabella per futuri riferimenti. Conservare le annotazioni in un luogo sicuro.

Nome Wi-Fi
Password Wi-Fi
Password amministratore
Impostazioni accesso ospite
Password accesso ospite
E-mail di accesso all'App Linksys
Password dell'App Linksys

Impostazioni delsystemaVelop

Utilizzato l'App Linksys, è possibile visualizzare o modificare le impostazioni del sistema Velop, per rendere la rete più sicura o per far funzionare meglio un dispositivo o un videogioco. è possible accedere alle impostazioni ovunque si disponga di una connessione a Internet. In另一种a, è possibileanche accedere alle impostazioni tramite il router quando si è connessia alla rete domestica,anche se non si dispone di connessione Internet.

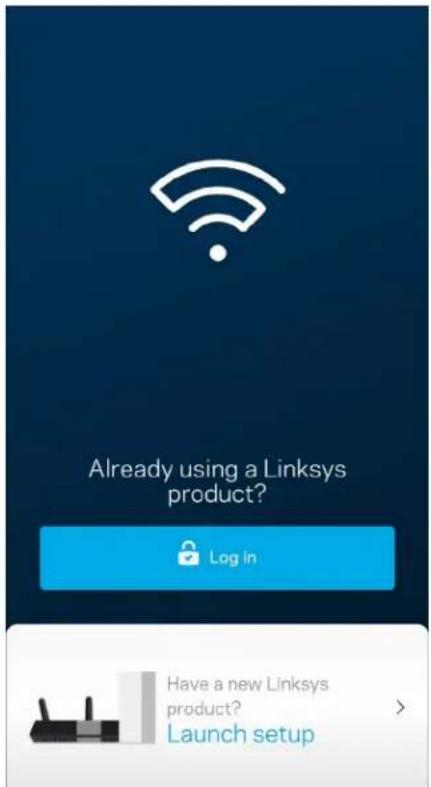

Accesso all'App Linksys

1. Apire l'App Linksys.

1. Inserire l'indirizzo e-mail utilizzato durante la creazione dell'account.
2. Inserire la password dell'account.
3. Toccare Log in (Accedi).

Pannello di controllo

Il pannello di controllo fornisce una panoramicica del Wi-Fi. Sarà possibile vindere quanti dispositivi sono connessi alsystema Velop. Si potrā persino condivere la password del Wi-Fi e consentireagliospiti di accedere alla rete wireless. Il pannello di controllo indica, inoltre, se su uno specifico dispositivo sono stati attivati filtri famiglia o priorità per l'accesso al Wi-Fi.

Dispositivi

Visualizzare e modificare i dettagli per tutti i dispositivi connessi al Wi-Fi. è possible visualizzare i dispositivi presenti sia nella rete principale che nella rete ospite o visualizzare informazioni relative a ciascuno di essi.

Per visualizzare o modificare i dettagli del dispositivo:

Dalla schermata Devices (Dispositivi) è possibile modificare il nome e l'icona dei dispositivi. É inoltre possibile impostare la priorità dei dispositivi, attivare i filtri famiglia e visualizzare i dettagli del Wi-Fi. Toccare un qualsiasi dispositivo per visualizzarne i dettagli.

Impostazioni Wi-Fi

Visualizzare o modificare il nome e la password del Wi-Fi e connettere i dispositivitramite la procedura Wi-Fi Protected SetupTM.

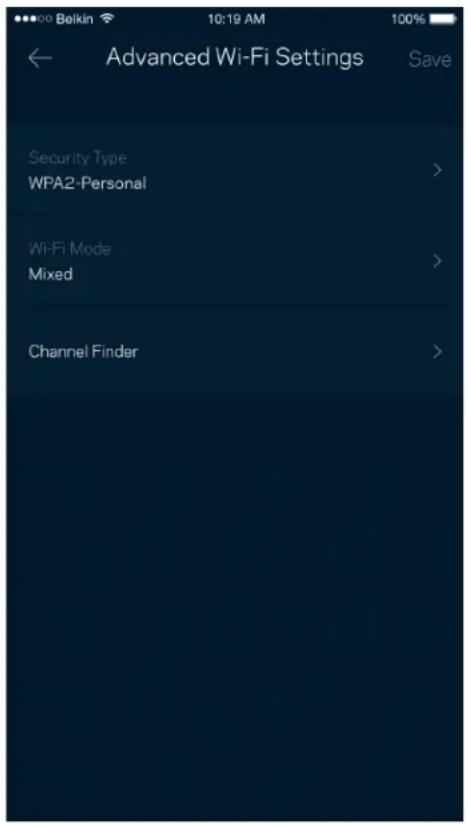

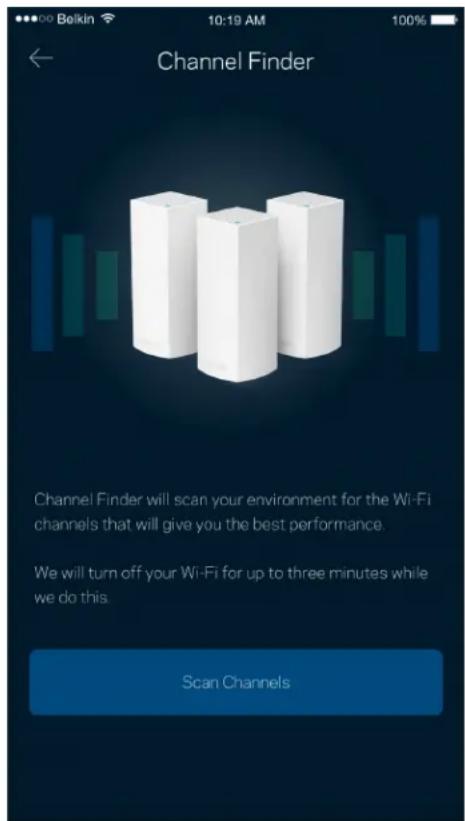

Impostazioni avanzate

Gli utenti avanzati possono modificare le impostazioni predefinite per il tipo di protezione e la modalità Wi-Fi. Non modificare queste impostazioni, a meno che non si abbia una solida esperienza con le reti Wi-Fi. L'opzione Channel Finder (Ricerca canale) scansionera l'area circostante per rilevare i canali Wi-Fi più liberi, che consentiranno di ottenere prestazioni ottimali dalsystema Velop. Se si disponere di più di un dato nel systema Velop, l'opzione Channel Finder (Ricerca canale) individuerà il canale migliorare per ciascun dato.

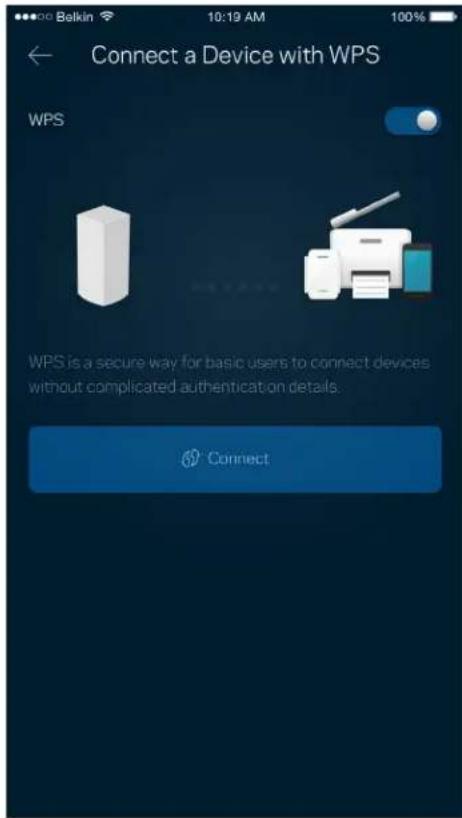

Connessione di un dispositivo con WPS

La procedura Wi-Fi Protected Setup consente di connettere lavoramente i dispositivi wireless al Wi-Fi, alla dover insertire manualmente le impostazioni di protezione.

Accesso ospite

L'opzione Accesso ospite consenteagliospiti di connettersi solo a Internet,enza poter accedere alle
altre risorse connesse alla rete Wi-Fi. La password cui assere inviatatramite messaggio di testo o e
mail.

Test della velocità

Avviare un test della velocità per accertarsi di ottenere le velocità per le quali si sta pagando il proprio provider. Il test della velocità è utileanche per impostare la priorità dei dispositivi, poché i risultati determinano come il Wi-Fi viene distribuito ai dispositivi con priorità.

• Download speed (Velocità di download) indica la velocità con la quale i contentuti Internet vengono trasferiti alsystema Velop.
• Velocità di upload indica la velocità con la quale è possibile caricare contenui su Internet.

Note: le velocità della connessione Internet dipendono da una série di fattori, inclusi il tipo di account ISP, il traffico Internet locale e mondiale e il numero di dispositivi in casa che condidono la connessione Internet.

Filtro famiglia

L'opzione Parental controls (Filtro famiglia) permette di controllare l'orario in cui i nodi secondari si connettono e ciò che fanno online. Mettere in pausa l'accesso a Internet su specifici dispositivi o bloccare determinati siti web.

Priorità dei dispositivi

Permette di scegliere fino a tre dispositivi per sfruttare la priorità d'uso della connessione Internet. Tali dispositivi (cablati o wireless) godranno sempre di privilegi d'accesso quando connessi. Velop esegue un test della velocità per determinare il modo migliorie per distribuire il Wi-Fi verso i dispositivi con priorità. Gli altri dispositivi dovranno condidere le capacità restanti. I dispositivi con priorità appaiono sul pannello di controllo.

Notifiche

Se si dispone di più di un dato, Velop è in grado di inviare una notifica quando i nodi secondari delsystema sono offline. I nodi secondari sono quelli non collegatitramite cavi al modem. Per fare in modulo che Velop invii notifiche, è necessario attivarle nelle impostazioni del dispositivo mobile.

Amministrazione di Velop

Utilizzare la schermata Velop Administration (Amministrazione di Velop) per modificare la password e il suggerimento della password amministrazione, e per controllare vari identificatori (Numero di modello, numero seriale e dettagli IP) per tutti i nodi presenti nel Wi-Fi.

Selezionare la segnalazione automatica dei crash a Linksys per contribuire a migliorare l'esperienza Wi-Fi. In alternatively, è possibile inviare manualmente problemi specifici a Linksys.

Insieme alla descrizione del problema, saranno inviate ancche le seguenti informazioni:

• Versione dell'app	• Tipo di accesso (cloud: mystra l'indirizzo e-mail associato, locale: riporta l'amministratore di Velop)
• Modello del dispositorio	• Tipo di connessione WAN (visualizza Wi-Fi o Ethernet)
• VersioneSYSTEMA operativodispositivo	• Ora: data (gg/mm/aaaa, orario, fuso orario)

Impostazioni avanzate

Impostazioni Internet

È possibile scegliere come ilsystema Velop si connette a Internet. L'impostazione predefinita è Automatic Configuration - DHCP (Configurazione automatica - DHCP). Altri tipi di connessione dipendono dal provider di servizi Internet e dal modo in cui si desiderautilizzare ilsystema Velop. Gli utenti avanzati possono utilizzato l'opzione Additional Settings (Impostazioni aggiuntive) per clonare gli indirizzi MAC e impostare la MTU (maximum transmission unit).

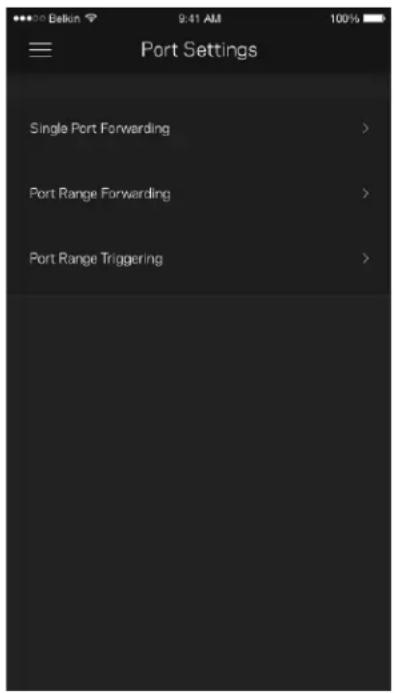

Impostazioni porta

L'opzione Port forwarding (Inoltro porte) — per una porta singola, molteplici porto o un intervallo di porte — permette di inoltrare il traffico in entrata tramite una specifica porta verso un determinato dispositivo o una specifica porta sulla rete Wi-Fi. Con l'attivazione dell'intervallo di porte, Velop scansiona il traffico in uscita in base a specifiche porte. Velop ricorda l'indirizzo IP del disposativo che richiede i dati, in modo che quando questi dati ritornano vengano intradati verso il corretto dispositivo.

Filtri MAC Wi-Fi

Ogni dispositivo di rete dispone di un esclusivo indirizzo MAC (Media Access Control) a 12 cifre. è possibile create un elenco di indirizzi MAC e gestire come i dispositivi accedono al Wi-Fi.

II mio account

L'utente sare in grado di modificare la password dell'App Linksys e scegliere se ricevee o meno le ultime novità e offerte Linksys.

Feedback

Permette all'utente di inviare commenti. Sarà possibile valutare l'app nel proprio app store, inviare suggerimenti o segnalare un problema che sta impedendo di approfittare al massimo dalsystema.

Guida

Si stanno verificando problemi con l'app? Servono ulteriori informazioni riguardo a una funzionalità? Basta toccare Help (Guida) per visualizzare la spiegazione.

Concessione diretta a Velop

Se non si è connessi a Internet, è comunque possibile accedere alsystema Velop. Connettersi al proprio Wi-Fi, après l'App Linksys e toccare Use Admin Password (Usa password amministratore). Quando non si è online, non sare possibile accedere all'account Linksys Wi-Fi.

Password amministratore di Velop

Durante l'installazione è stata创建工作 a password amministratore sicura. Per modificarla, toccare Velop Administration (Amministrazione Velop) e Change Velop Password and Hint (Modifica password Velop e suggerimento).

Per mantenere ilsystemaVelop sicuro,l'utente ricevera un'e-mail,se qualcuno modifica la password amministratore.

Come ripristinare le impostazioni di fabbrica

L'utente non dovrebbe mai aver bisogno di ripristinare Velop alle impostazioni di fabbrica. Si tratta di una soluzione drastica. Il ripristino delle impostazioni di fabbrica riporta Velop allo stato in cui era quando è stato rimioso per la prima volta alla confezione e richiedera che l'utente effettui nuovamente l'infallazione. Tutte le impostazioni personalizzate durante e dopo l'infallazione (come il nome, le password e il tipo di protezione del Wi-Fi) andranno perse. Tutti i dispositivi wireless si disconnetteranno dal Wi-Fi.

Per ripristinare Velop:

• Accertarsi che il dato sia connesso alla fonte di alimentazione e accesso, quando premere etenere premuto il pulsante Reset (Ripristino), nel basso. La spia luminosa sulla parte superiore del dato diventerà rossa e inizIERÀ a lampeggiare. Non rilasciare il pulsante fino a quando la spia luminosa non si spegne e diventa di colore rosso accesso.

Specifiche

Linksys Velop

Nomemodello

SistemaWiFi6AX5400Velop

Numero modello

Serie MX5500

Velocità portesswitch 10/100/1000 Mbps

Frequenza radio 2,4 GHz e 5 GHz

N. di antenne 13 (interne)

Porte:

USB 3.0, ethernet, internet, alimentazione

Pulsanti: Interruttore di alimentazione, WPS, reset

Spia luminosa

Una, multicolorata per l'alimentazione e lo stato

Funzialità di

Bit chiavi di sicurezza Cifratura fino a 128 bit

Specifiche ambientali

Dimensioni

Alimentazione 12 V, 3 A

Certificazioni

Umidità di esercizio

Umidità relativà dal 10% all'80%,enza condensa

Umidità di stoccaggio

Dal 5% al 90% ,证监会 condensa

Note:

per informazioni sulle normative, la garanzia e la sicurezza, visitare il site Linksys.com/support/Velop.

Le specifiche sono soggette a modifica alla preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive sono variate e comportare una riduzione della qualità di rete wireless, velocità di trasmissione dei dati, portata e copertura del segnale. Le prestazioni dipendono da numerousi fattori, condizioni e variabili, quali la distance dall'access point, il volume del traffico di rete, i materiali costruttivi impiegati, il systema operativo utilizzato, il mix di prodotti wireless impiegato, interferenze e altre condizioni avverse.

Visitare linksys.com/support/Velop per ricevere un'assistenza tecnica di alta qualita.

BELKIN, LINKSYS e molti logotipi e nomi di prodotto sono marchi commerciali del gruppo aziendale Belkin. I marchi di terme parti menzionati apparpengono ai rispetti proprietari.

© 2020 Belkin International, Inc. e/o rispettive società collegate. Tutti i diritti riservati.
