L300KMG - Ventilateur BROAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond/mural
Marque	Broan
Modèle	L300KMG
Alimentation	120 VCA, 60 Hz
Dimensions du boîtier	Environ 31,8 cm de largeur, hauteur réglable de 3,8 à 6,4 cm
Diamètre du conduit	8 po (20,3 cm)
Décharge	Horizontale ou verticale (convertible)
Utilisation recommandée	Ventilation générale continue
Commande	Interrupteur marche/arrêt ou régulateur de vitesse à semi-conducteurs
Nettoyage de la grille	Aspirateur ou chiffon doux avec savon doux
Nettoyage de la soufflerie	Démonter la soufflerie, nettoyer avec aspirateur ou chiffon doux et savon doux, éviter l'eau dans le moteur
Lubrification du moteur	Lubrifié en permanence, ne pas lubrifier
Sécurité	Couper l'alimentation avant entretien, mise à la terre obligatoire, utiliser des conduits métalliques
Garantie	1 an limitée (pièces et main-d'œuvre)
Pièces de rechange	Disponibles par numéro de référence (liste dans la notice)
Poids	Environ 5 kg (estimation)
Installation	Au plafond ou au mur, compatible avec construction neuve et existante
Matériau du conduit	Métal uniquement
Régulation de vitesse	Compatible avec variateur à semi-conducteurs

FOIRE AUX QUESTIONS - L300KMG BROAN

Comment installer le ventilateur dans un bâtiment en construction?

Pour une construction en cours, utilisez les supports préassemblés fournis. Fixez le boîtier aux solives du plafond à l'aide des vis de fixation. Assurez-vous que le conduit de 8 po (20,3 cm) est raccordé à la sortie de la soufflerie. Veillez à retirer la bande d'expédition de l'amortisseur avant utilisation.

Comment installer le ventilateur dans un bâtiment déjà construit?

Retournez les supports et fixez-les de part et d'autre du boîtier pour qu'il soit au ras du plafond fini. Utilisez une charpente 2x4 pour soutenir l'appareil. Raccordez le conduit circulaire de 8 po et assurez-vous que le registre s'ouvre librement.

Quel type de conduit dois-je utiliser?

Utilisez exclusivement des conduits de ventilation en métal pour réduire les risques d'incendie. Le diamètre recommandé est de 8 po (20,3 cm) circulaire.

Comment nettoyer la grille du ventilateur?

Utilisez un accessoire d'aspirateur approprié, ou retirez la grille et nettoyez-la avec un chiffon doux et du savon doux ou du détergent. Essuyez bien avant de la réinstaller.

Comment nettoyer la soufflerie?

Retirez la grille, débranchez la soufflerie du boîtier et retirez les écrous de fixation. Nettoyez la zone de décharge et la roue avec un aspirateur ou un chiffon doux et du savon doux. Ne laissez pas d'eau s'infiltrer dans le moteur. Assurez-vous que la soufflerie est complètement sèche avant de la réinstaller.

Le moteur a-t-il besoin d'être lubrifié?

Non, le moteur est lubrifié en permanence. Ne lubrifiez pas et ne démontez pas le moteur.

Quelle est la garantie du ventilateur Broan L300KMG?

La garantie est limitée à un an à compter de la date d'achat originale. Broan-NuTone réparera ou remplacera gratuitement tout produit ou pièce défectueux sous utilisation normale. Cette garantie ne couvre pas les dommages causés par une mauvaise installation ou un mauvais usage.

Comment commander des pièces de rechange?

Commandez les pièces par leur numéro de référence (et non le numéro de légende). La liste des pièces avec leurs références se trouve dans la notice. Pour le service sous garantie, contactez Broan-NuTone au 1-800-637-1453 (États-Unis) ou 1-888-882-7626 (Canada).

Quelles précautions de sécurité prendre avant l'entretien?

Avant toute opération d'entretien, coupez le courant au tableau d'alimentation et verrouillez-le pour éviter une remise sous tension accidentelle. Si le verrouillage n'est pas possible, placez un avertissement visible sur le panneau.

Puis-je utiliser un variateur de vitesse?

Oui, le ventilateur peut être commandé à l'aide d'un régulateur de vitesse à semi-conducteurs. Suivez les instructions de câblage fournies avec le régulateur et respectez les codes électriques locaux.

MODE D'EMPLOI L300KMG BROAN

Montage au plafond/mur 120 V

1. Utilisez cette unité seulement de la façon prévue par le fabricant. Pour d'autres renseignements, contactez le fabricant à l'adresse ou au numéro de téléphone qui se trouve dans la garantie.
2. Avant d'effectuer une réparation ou un entretien sur cet appareil, coupez le courant au tableau d'alimentation et verrouillez celui-ci pour empêcher que la tension soit remise accidentellement. Lorsque le verrouillage de la déconnexion n'est pas possible, mettez bien en vue un signal d'avertissement telle qu'une étiquette, sur le panneau d'alimentation.
3. L'installation et la pose des fils électriques doivent être effectuées par une ou des personnes qualifiées conformément à tous les codes et normes applicables, incluant les normes de construction en rapport aux incendies.
4. Il faut suffisamment d'air pour une combustion appropriée et l'échappement des gaz par le tuyau de la cheminée de l'équipement brûlant du combustible pour prévenir un contre-courant. Suivez les instructions du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et des autorités du code local.
5. Lors de la coupe ou du perçage dans un mur ou un plafond, prenez soin de ne pas endommager les fils électriques et les autres utilités dissimulées.
6. La décharge des ventilateurs à conduit par l'évent doit toujours se faire à l'extérieur.
7. Pour réduire le rsque d'incendie, utilisez seulement des donduits de ventilation en métal.
8. Ne placez jamais un interrupteur dans un endroit où il peut être rejoint d'une baignoire ou d'une douche.
9. Cette unité doit être mise à la terre.

AFIN DE DIMINUER LES RISQUES D'INCENDIE POUVANT SE DÉCLENCHER SUR LA SURFACE DE CUISSON:

1. Ne jamais laisser sans surveillance des unités de surface réglées à feu vif. En plus de générer de la fumée, les débordements de graisse peuvent prendre feu. Chauffer les huiles lentement à feu doux ou moyen.
2. Toujours mettre en marche la hotte durant la cuisson à feu vif ou la cuisson d'aliments à flamber.
3. Nettoyer régulièrement les ventilateurs d'aération. On ne doit tolérer aucune accumulation de graisse sur le ventilateur ou sur le filtre.
4. Utiliser une casserole de grosseur appropriée. Toujours utiliser une batterie de cuisine proportionnelle à l'élément de surface.

AFIN DE DIMINUER LES RISQUES DE BLESSURES POUVANT SURVENIR LORSQU'UN FEU SE DÉCLENCHE SUR LA SURFACE DE CUISSON, SUIVEZ CES DIRECTIVES:

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à biscuits ou un plateau en métal puis éteignez la cuisinière. PRENEZ GARDE AUX BRÛLURES. Si vous ne parvenez pas à éteindre immédiatement les flammes, ÉVACUEZ LES LIEUX ET CONTACTEZ VOTRE POSTE LOCAL DE LUTTE CONTRE LES INCENDIES.
2. NE VOUS EMPAREZ JAMAIS D'UN PLAT QUI S'EST ENFLAMMÉ – Vous

AVERTISSEMENT

risqueriez de vous brûler.

1. N'UTILISEZ JAMAIS D'EAU, incluant les linges à vaisselles ou serviettes mouillés car cela peut provoquer une violente explosion de vapeur.
2. Utilisez un extincteur SEULEMENT si:

A. Il s'agit d'un extincteur de classe ABC et que vous savez comment vous en servir.

B. Il s'agit d'un petit feu qui ne se propage pas ailleurs que sur la cuisinière. C. Vous avez appelé votre poste local de lutte contre les incendies.
D. Vous pouvez combattre le feu tout en ayant accès à une sortie.

* Basé sur "Kitchen Fire Safety Tips" édité par NFPA.

ATTENTION

1. Pour ventilation générale seulement. Ne l'utilisez pas pour évacuer les vapeurs ou matériaux dangereux ou que peuvent exploser.
2. Pour éviter d'endommager les coussinets du moteur et des turbines bruyantes et/ou mal équilibrées, assurez que l'unité motrice est exempte de poussière provenant des murs en pierres sèches et la construction.
3. Veuillez lire l'étiquette de spécifications sur le produit pour d'autres renseignements et exigences.

TABLE DES MATIÈRES

Ce manuel se divise comme suit :

• INSTALLATION TYPIQUE

Cette section montre une installation standard dans un bâtiment en cours de construction ou déjà construit.

• Montage (construction en cours)
• Montage (construction terminée)
• Câblage
• Installation des conduits (décharge de souffl erie dans ligne)
  • OPTIONS DE MONTAGE
  • OPTIONS DE CÂBLAGE

- Position de la plaque de câblage

- OPTIONS D'INSTALLATION DES CONDUITS

• Positions de la décharge de la souffl erie
• Installation des conduits (décharge de souffl erie droit angle)

• UTILISATION ET ENTRETIEN

• PIÈCES DE RECHANGE
• GARANTIE

Installateur: Remetez ce manuel au protpriétaire de maison.

Propriétaire de maison: Mode d'utilisation et soin à la page 11.

INSTALLATION TYPIQUE

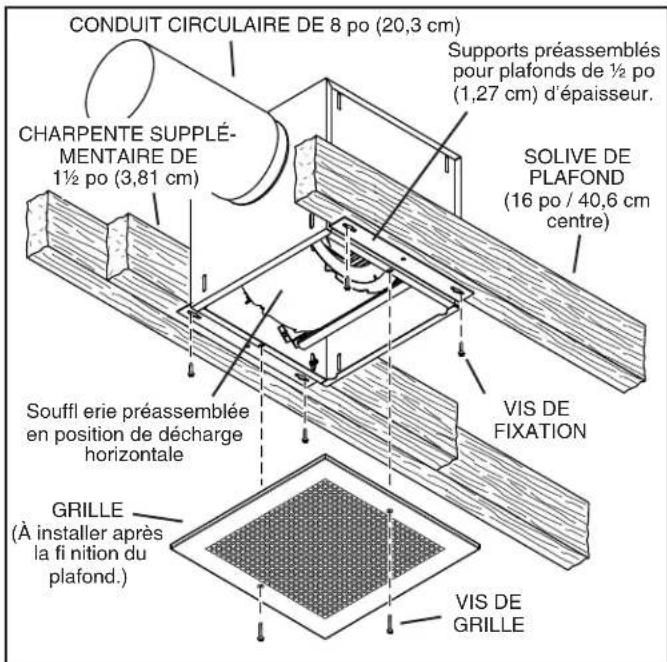

MONTAGE (Construction en cours)

Appareil installé dans un bâtiment en cours de construction.

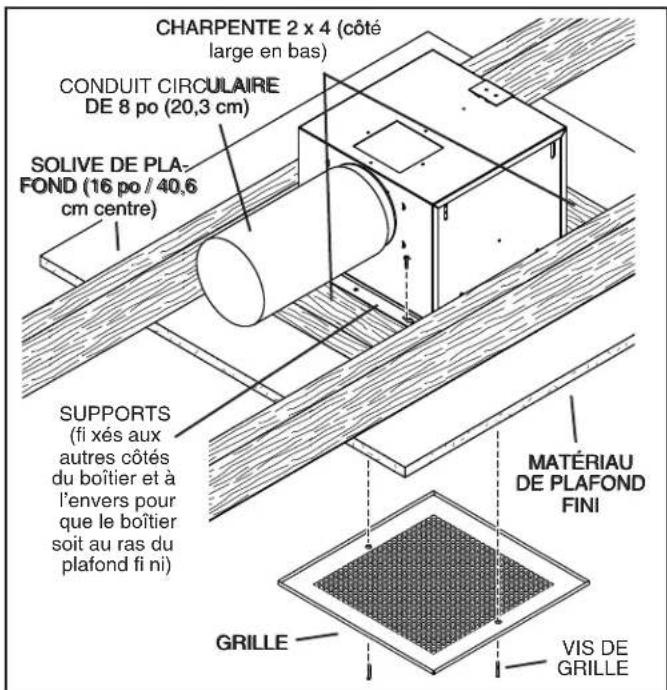

MONTAGE (construction terminée)

Appareil installé dans un bâtiment déjà construit.

INSTALLATION TYPIQUE

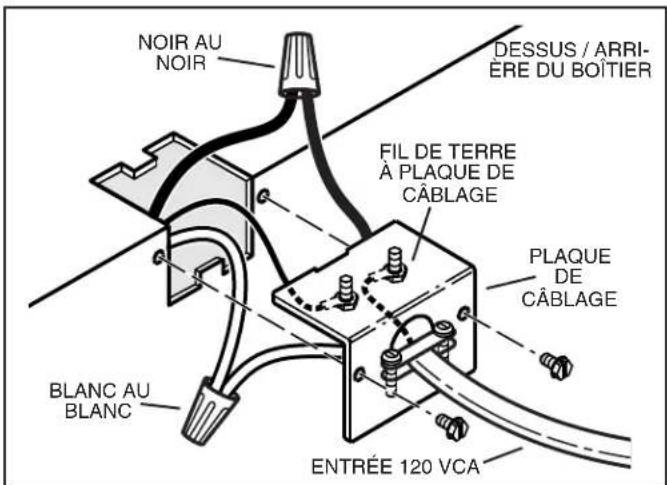

CÂBLAGE

Le ventilateur peut être branché depuis l'extérieur du boîtier. Utiliser des connecteurs homologués UL pour les branchements, conformément aux codes locaux en vigueur.

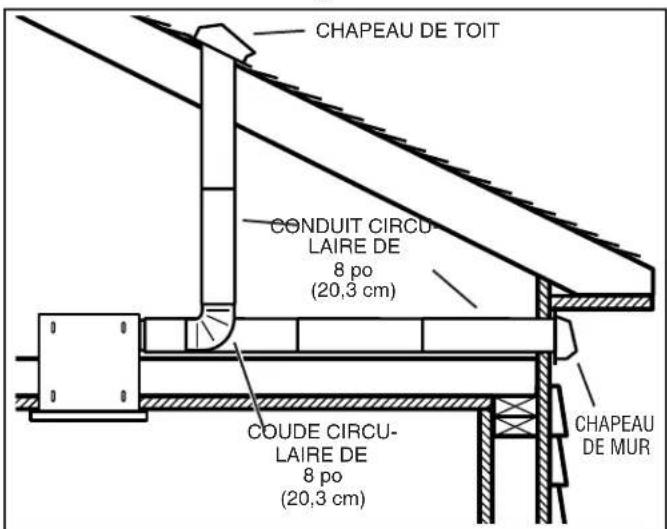

INSTALLATION DES CONDUITS (décharge de souffl erie horizontale)

Deux manières de raccorder les conduits à un appareil prémonté.

IMPORTANT:

Retirez la bande d'expédition de l'amortisseur. Veiller à retirer le ruban adhésif d'expédition du volet du registre et s'assurer que ce dernier s'ouvre et se ferme librement à l'intérieur du conduit. Utiliser du ruban adhésif pour assurer et étancher les raccords des conduits.

Retirez la boucle d'expédition de la prise de ventilateur.

Retirez la boucle d'expédition de la prise de ventilateur avant d'actionner le ventilateur.

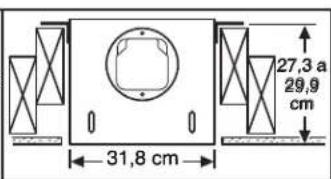

OPTIONS DE MONTAGE

Des écrous à six pans ¼-20 fixent les supports au boîtier. Desserrer et resserrer ou retirer et replacer les écrous si nécessaire, selon la position désirée pour le support.

Supports en position préassemblée (Sortie parallèle aux solives) (Bâtiment en cours de construction)

Supports retournés et fixés de part et d'autre de la sortie du boîtier (Sortie perpendiculaire aux sol-ives) (Bâtiment déjà construit)

Supports fi xés de part et d'autre de la sortie du boîtier (Sortie perpendiculaire aux solives) (Bâtiment en cours de construction)

Supports retournés pour donner environ1 po de dégagement supplémentaire (Sortie perpendiculaire aux solives) (Bâtiment en cours de construction)

Supports fi xés sur le dessus, de part et d'autre du boîtier (Sortie parallèle aux solives) (Bâtiment en cours de construction ou déjà construit)

Supports retournés et fi xés sur le dessus, de part et d'autre du boîtier (Sortie parallèle aux solives) (Bâtiment en cours de construction ou déjà construit)

OPTIONS DE CÂBLAGE

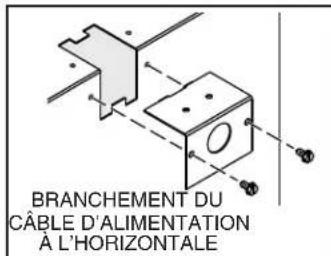

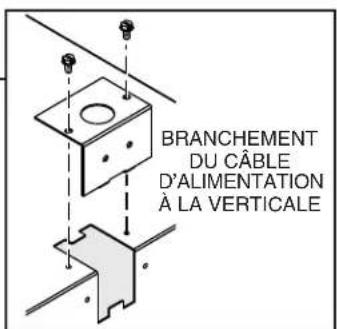

POSITION DE LA PLAQUE DE CÂBLAGE

La plaque de câblage se fi xe sur le côté ou sur le dessus du boîtier.

Raccord de souffl erie et de conduit en position de décharge horizontale (préassemblée)

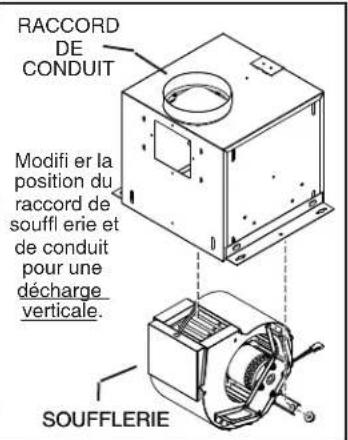

Raccord de souffl erie et de conduit en position de décharge verticale

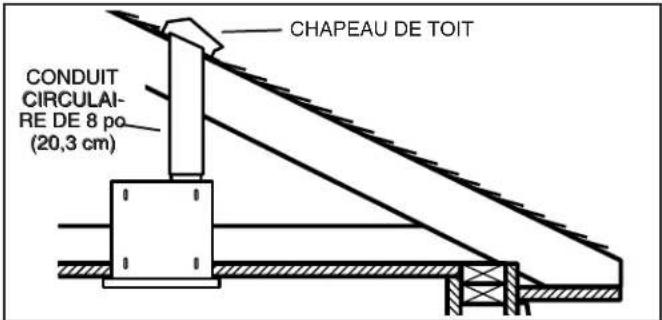

INSTALLATION DES CONDUITS (décharge de souffl erie verticale)

Raccordement de conduit typique à un ventilateur converti en décharge verticale

UTILISATION ET ENTRETIEN

Le ventilateur a été conçu pour une utilisation continue. Si désiré, il peut être commandé à l'aide d'un interrupteur marche/arrêt ou d'un régulateur de vitesse à semi-conducteurs. Suivre les instructions de câblage fournies avec le régulateur et respecter tous les codes locaux et provinciaux en vigueur, de même que le Code national de l'électricité.

AVERTISSEMENT : Pour diminuer les risques de décharge électrique, débrancher la source d'alimentation avant toute opération d'entretien.

Pour nettoyer la grille : Utiliser un accessoire d'aspirateur approprié ou retirer la grille et nettoyer à l'aide d'un chiffon doux et de savon ou de détergent doux. Bien essuyer la grille avant de la réinstaller.

Pour nettoyer la soufflerie : Retirer la grille, débrancher la soufflerie du boîtier, retirer les écrous de fixation de la soufflerie et retirer délicatement la soufflerie du boîtier. Utiliser un accessoire d'aspirateur approprié ou retirer la grille et nettoyer à l'aide d'un chiffon doux et de savon ou de détergent doux pour nettoyer la zone de décharge de la soufflerie et la roue. NE PAS LAISSER D'EAU S'INFILTRER DANS LE MOTEUR. S'assurer que la soufflerie est complètement sèche avant de la réinstaller.

Le moteur est lubrifié en permanence. Ne pas lubrifier ou démonter le moteur.

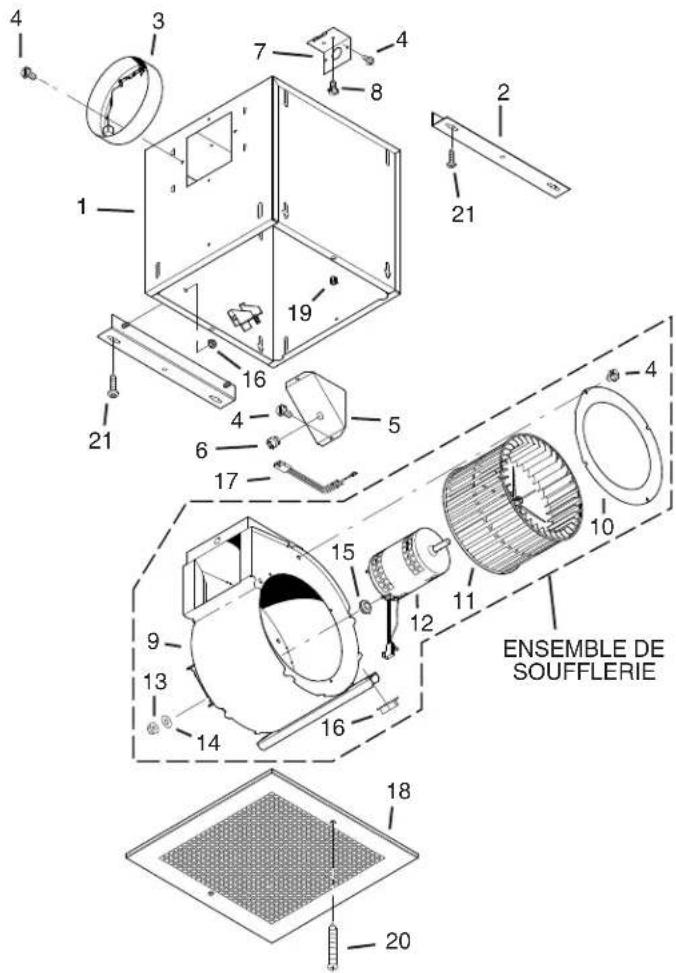

PIÈCES DE RECHANGE PIÈCES DE RECHANGE

LÉGENDE	N° DE RÉF.	DESCRIPTION
1	97014726	Boîtier
2 97014728	Support (2 oblig.)
3	97014761	Registre
4 99150415	Vis, 8-18 x 14 (12 oblig.)*
5 98005513	Couvercle de la boîte de câblage
6 99400035	Réducteur de tension
7 98005512	Plaque de câblage
8 99150471	Vis de terre, 10-32 x 12 (2 oblig.)
9	97014775	Volute
10	98009399	Bague d'arrivée
11 99020273	Roue de souffl erie
12	99080485	Moteur
13 99260558	Écrou, 8-32 ( 4 oblig.)*
14 99250959	Rondelle (4 oblig.)*
15 99100491	Bague d'étoupe (4 oblig.)*
	97014814	Souffl erie, ensemble (égratde 9 à 15)
16 99260477	Écrou, 14	20 (6 oblig.)*
17	97006039	Harnais à fi ls
18	98009416	Grille
19 99420470	Écrou de grille (2 oblig.)
20	99150472	Vis de fixation de grille (2 oblig.)
21 99150591	Vis, 10-16 x 7/8 (4 oblig.)*

Commander les pièces de rechange par numéro de référence et non à l'aide du numéro de légende.
* Visserie standard - peut être achetée localement.

GARANTIE

GARANTIE LIMITÉE D'UN AN DE BROAN-NUTONE

Broan-NuTone garantit à l'acheteur consommateur original, de ses produits qu'ils sont exempts de défauts dans les matières premières ou la main-d'oeuvre pour une période d'un an à compter de la date d'achat original. IL N'Y A PAS D'AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON PAS LIMITE AUX GARANTIES IMPLICITES POUR FIN DE COMMERCIALISATION ET DE CONVENANCE DANS UN BUT PARTICULIER.

Pendant cette période d'un an, Broan-NuTone, à son choix, réparera ou remplacera, gratuitement, tout produit ou pièce qui s'avère défectueux sous utilisation et service normaux.

CETTE GARANTIE NE COUVRE PAS LES DÉMARREURS DE LAMPES FLUORESCENTES ET LES TUBES. Cette garantie ne couvre pas (a) l'entretien et le service normal ou (b) tout produit ou pièce endommagé par suite de mauvais usage, négligence, accident, entretien inapproprié ou réparation (autre que par Broan-NuTone), mauvais installation ou installation contraire au mode d'installation recommandé.

La durée de toute garantie implicite est limitée à une période d'un an tel que spécifié pour la garantie exprimée.

L'ENGAGEMENT DE BROAN-NUTONE DE REPARER OU DE REMPLACER, AU CHOIX DE BROAN-NUTONE-NUTONE, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE NE SE TIENDRA PAS RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPECIAUX SURVENANT À CAUSE DE OU EN RAPPORT À L'UTILISATION OU LA PERFORMANCE DE SES PRODUITS.

Cette garantie vous donne des droits légaux spécifiques et il se peut que vous ayez d'autres droits. Cette garantie annule toutes les garanties précédentes.

Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l'adresse ou numéro de téléphone mentionnée ci-dessous, (b) donner le numéro du modèle et l'identification de la pièce et (c) décrire la nature de tout défaut dans le produit ou la pièce. Au temps de demander le service sous garantie, vous devez présenter une preuve de la date d'achat original.

Aux E.U., comuniquez avec: Broan-NuTone LLC, 926 W. State Street Hartford, WI 53027 (1-800-637-1453)

Avec Canada, comuniquez avec: Broan-NuTone Canada, Inc., 1140 Tristar Drive Mississauga, Ontario L5T 1H9 (1-888-882-7626)
