L300KMG - Admirador BROAN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de techo/pared
Marca	Broan
Modelo	L300KMG
Alimentación	120 VCA, 60 Hz
Dimensiones de la carcasa	Aproximadamente 31,8 cm de ancho, altura ajustable de 3,8 a 6,4 cm
Diámetro del conducto	8 pulg (20,3 cm)
Descarga	Horizontal o vertical (convertible)
Uso recomendado	Ventilación general continua
Control	Interruptor de encendido/apagado o regulador de velocidad de estado sólido
Limpieza de la rejilla	Aspiradora o paño suave con jabón suave
Limpieza del ventilador	Desmontar el ventilador, limpiar con aspiradora o paño suave y jabón suave, evitar que entre agua en el motor
Lubricación del motor	Lubricado permanentemente, no lubricar
Seguridad	Cortar la alimentación antes del mantenimiento, conexión a tierra obligatoria, usar conductos metálicos
Garantía	1 año limitada (piezas y mano de obra)
Piezas de repuesto	Disponibles por número de referencia (lista en el manual)
Peso	Aproximadamente 5 kg (estimación)
Instalación	En techo o pared, compatible con construcción nueva y existente
Material del conducto	Solo metal
Regulación de velocidad	Compatible con variador de estado sólido

Preguntas frecuentes - L300KMG BROAN

¿Cómo instalar el ventilador en un edificio en construcción?

Para una construcción en curso, utilice los soportes preensamblados proporcionados. Fije la carcasa a las vigas del techo con los tornillos de fijación. Asegúrese de que el conducto de 8 pulg (20,3 cm) esté conectado a la salida del ventilador. Asegúrese de retirar la cinta de envío del amortiguador antes de usar.

¿Cómo instalar el ventilador en un edificio ya construido?

Dé los soportes y fíjelos a ambos lados de la carcasa para que quede al ras del techo terminado. Use un armazón de 2x4 para soportar el aparato. Conecte el conducto circular de 8 pulg y asegúrese de que el registro se abra libremente.

¿Qué tipo de conducto debo usar?

Use exclusivamente conductos de ventilación de metal para reducir el riesgo de incendio. El diámetro recomendado es de 8 pulg (20,3 cm) circular.

¿Cómo limpiar la rejilla del ventilador?

Use un accesorio de aspiradora adecuado, o retire la rejilla y límpiela con un paño suave y jabón suave o detergente. Seque bien antes de reinstalarla.

¿Cómo limpiar el ventilador?

Retire la rejilla, desconecte el ventilador de la carcasa y retire las tuercas de fijación. Limpie la zona de descarga y la rueda con una aspiradora o un paño suave y jabón suave. No permita que entre agua en el motor. Asegúrese de que el ventilador esté completamente seco antes de reinstalarlo.

¿El motor necesita ser lubricado?

No, el motor está lubricado permanentemente. No lubrique ni desmonte el motor.

¿Cuál es la garantía del ventilador Broan L300KMG?

La garantía es limitada a un año a partir de la fecha de compra original. Broan-NuTone reparará o reemplazará sin cargo cualquier producto o pieza defectuosa bajo uso normal. Esta garantía no cubre daños causados por instalación incorrecta o mal uso.

¿Cómo pedir piezas de repuesto?

Pida las piezas por su número de referencia (no el número de leyenda). La lista de piezas con sus referencias se encuentra en el manual. Para servicio bajo garantía, comuníquese con Broan-NuTone al 1-800-637-1453 (EE.UU.) o 1-888-882-7626 (Canadá).

¿Qué precauciones de seguridad tomar antes del mantenimiento?

Antes de cualquier operación de mantenimiento, corte la corriente en el cuadro de alimentación y bloquéelo para evitar un reencendido accidental. Si no es posible bloquear, coloque una advertencia visible en el panel.

¿Puedo usar un variador de velocidad?

Sí, el ventilador se puede controlar con un regulador de velocidad de estado sólido. Siga las instrucciones de cableado proporcionadas con el regulador y respete los códigos eléctricos locales.

MANUAL DE USUARIO L300KMG BROAN

Para montaje en cielo raso/pared • 120 V

PARA REDUCIR EL RIESGO DE INCENDIO, GOLPE ELÉCTRICO, O LESIÓN A PERSONAS, OBSERVE LO SIGUIENTE:

1. Use esta unidad solamente de la manera indicada por el fabricante. Si tiene preguntas, póngase en contacto con el fabricante a la dirección o teléfono que aparecen en la garantía.
2. Antes de limpiar o de poner en servicio la unidad, apague el interruptor en el panel de servicio, y asegure el panel de servicio para evitar que se encienda accidentalmente. Cuando el dispositivo para desconectar el servicio eléctrico no puede ser cerrado con algún tipo de trabra, sujete fuertemente al panel de servicio, una etiqueta de advertencia prominente.
3. El trabajo de instalación y cableado eléctrico deben estar hechos por personal capacitado de acuerdo con todos los códigos y estándares aplicables, incluyendo códigos y estándares de construcción a prueba de incendios.
4. Se necesita suficiente aire para la combustión y extracción de gases por la chimenea del equipo que quema combustible para evitar la retrogresión de las llamas. Siga las directrices del fabricante y estándares de seguridad como los publicados por la Asociación Nacional de Protección Contra Incendios (o por sus siglas en inglés NFPA), y la Sociedad Americana de Ingenieros de Calefacción, Refrigeración, y Aire Acondicionado (o por sus sigles en inglés ASHRAE), y los códigos de las autoridades locales.

5. Cuando corte o taladre en una pared o cielo raso, no dañe cableado eléctrico o instalaciones no visibles.

6. Ventiladores con conductos siempre deben extraer hacia el exterior.

7. Para reducir el riesgo de incendio, use sólo ductos de metal.

8. Nunca instale un interruptor donde se pueda alcanzar desde una bañera o ducha.

9. Esta unidad se debe conectar a tierra.

PARA REDUCIR EL RIESGO DE INCENDIO DEBIDO A GRASA ACUMULADA EN LAS HORNILLAS:

1. Nunca deje sin atender las unidades de superficie cuando tengan ajustes altos. Los reboses pueden provocar humo y derrames grasosos que se pueden incendiar. Caliente lentamente el aceite en un ajuste bajo o medio.
2. Siempre ENCIENDA la campana cuando cocine con alta temperatura o cuando cocine alimentos que se puedan incendiar.
3. Limpie con frecuencia los ventiladores. No debe permitir que la grasa se acumule en el ventilador ni en el filtro.
4. Utilice un sartén de tamaño adecuado. Siempre utilice el utensilio adecuado al tamaño del elemento de superficie.

PARA REDUCIR EL RIESGO DE LESION A PERSONAS RESULTADO DE UN INCENDIO DEBIDO A GRASA ACUMULADA EN LAS HORNILLAS, PROCURE LO SIGUIENTE:\*

1. AHOGUE LAS LLAMAS con una tapa ajustada o charola de metal, después apague la hornilla. TENGA CUIDADO A FIN DE EVITAR QUEMADURAS. Si las llamas no se apagan de inmediato, EVACUE Y AVISE A LOS BOMB-EROS.

2. NO LEVANTE NUNCA UNA SARTEN QUE ESTE EN LLAMAS - Usted se podrá quemar.

3. NO UTILICE AGUA, incluyendo toallas de cocina mojadas - puede resultar una explosión de vapor violenta.

4. Utilice un extinguidor SOLAMENTE si:

ADVERTENCIA

A. Usted sabe que tiene un extinguidor de clas ABC y lo sabe utilizar.
B. El incendio es pequeño y contenido dentro del área donde se inició.
C. Los bomberos han sido avisados.
D. Usted puede combatir el incendio con una salida a su espalda.
* Basado en las recomendaciones para "Seguridad en la Cocina" publicadas por la NFPA de los EEUU.

CUIDADO

1. Para uso de ventilación general solamente. No lo use para extraer materiales o vapores peligrosos o explosivos.
2. Para evitar daño a los cojinetes del motor y hélices ruidosas y/o desequilibradas, mantenga la unidad de potencia lejos de rocíos de yeso, polvo de construcción, etc.
3. Para más información y requisitos favor leer la etiqueta de especificaciones del producto.

CONTENDIO

Este manual consiste en las siguientes secciones:

- "INSTALACIÓN TÍPICA"

Esta sección muestra una instalación común en una estructura nueva y en una existente.

- Montaje (estructura nueva)

- Montaje (estructura existente)

- Conexiones eléctricas

- Colocación de conductos (descarga derecho por del ventilador)

- "OPCIONES PARA LA CONEXIÓN ELÉCTRICA"

- Colocación de la placa de conexiones

- "OPCIONES PARA LA COLOCACIÓN DE CONDUCTOS"

- Posiciones de la descarga del ventilador

- Colocación de conductos (descarga ángulo recto del ventilador)

• "USO Y CUIDADO"

• "PIEZAS DE SERVICIO"

• "GARANTÍA"

Instalador: Deje este manual con el dueño de casa.

Dueño de casa: Información del uso y mantenimiento en la página 7.

INSTALACIÓN TÍPICA

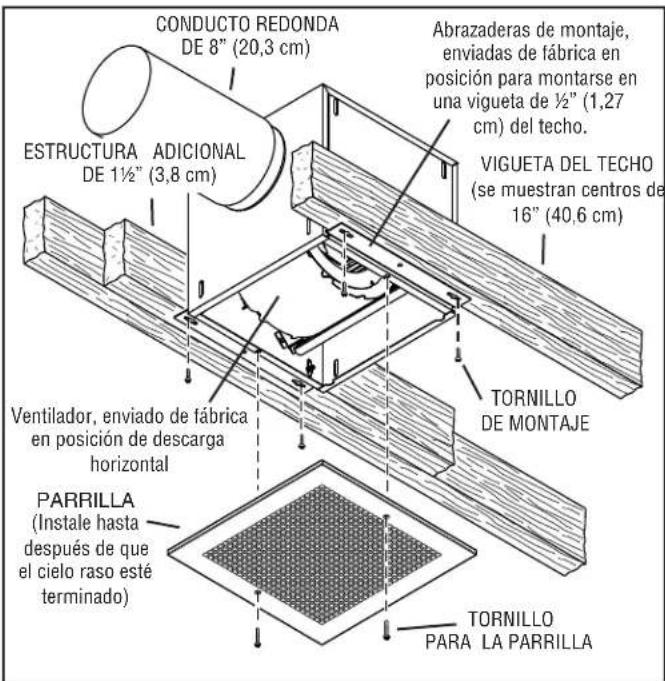

MONTAJE (Estructura nueva)

Unidad enviada de fábrica instalada en una estructura nueva.

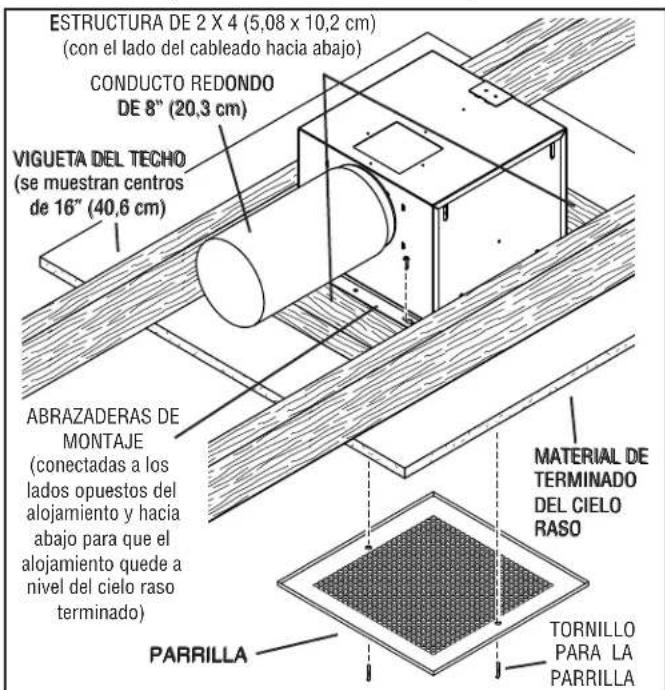

MONTAJE (Estructura existente)

Unidad enviada de fábrica instalada en una estructura existente.

INSTALACIÓN TÍPICA

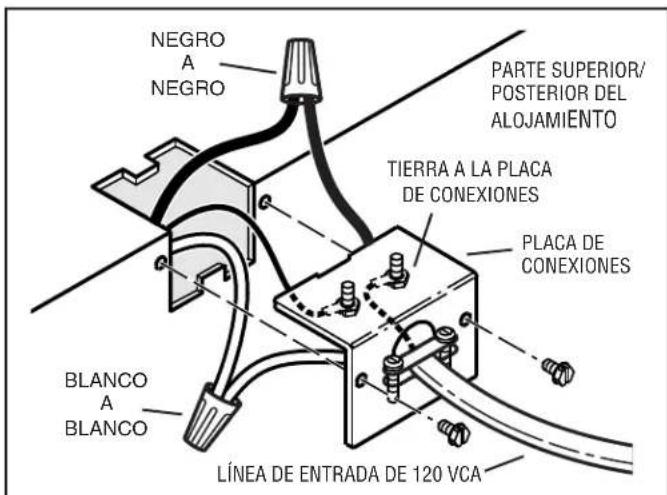

CONEXIÓN ELÉCTRICA

El ventilador se puede conectar desde el exterior del alojamiento. Use conectores aprobados por UL en la conexión en cumplimiento con los códigos locales.

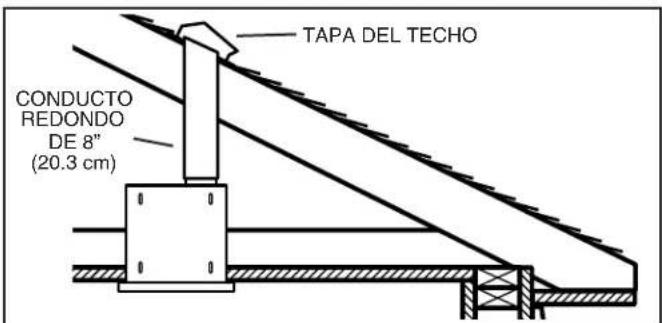

COLOCACIÓN DE CONDUCTOS (descarga horizontal del ventilador)

Dos formas de conectar los conductos a una unidad enviada de fábrica.

IMPORTANTE:

Quite la cinta del envío de apagador

Asegúrese de quitar la cinta que fija la pestaña del regulador durante la transportación, y de que esta pestaña abra y cierre libremente dentro del conducto. Utilice cinta de conductos para asegurar y hermetizar las conexiones de los conductos.

Quite el anillo del envío de entrada del soplador

Quite el anillo del envío de la entrada del soplador antes de funcionar el ventilador.

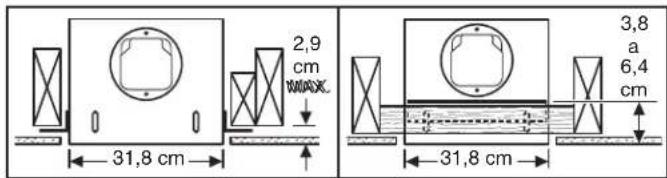

OPCIONES DE MONTAJE

Las tuercas hexagonales de ¼ x 20 aseguran las abrazaderas de montaje en el alojamiento. Afloje y vuelva a apretar o quite y reemplace las tuercas según sea necesario para colocar las abrazaderas de montaje en la posición deseada.

Abrazaderas de montaje en la posición ajustada en fábrica. (La salida queda paralela a las viguetas) (Estructura nueva)

Abrazaderas de montaje volteadas y montadas a los lados de la salida del alojamiento. (La salida queda perpendicular a las viguetas) (Estructura existente)

Abrazaderas de montaje montadas en los lados de la salida del alojamiento. (La salida queda perpendicular a las viguetas) (Estructura nueva)

Abrazaderas de montaje volteadas para permitir un espacio adicional de aprox. 1" (2.54 cm). (La salida queda paralela a las viguetas) (Estructura nueva)

Abrazaderas de montaje montadas en la parte superior de los lados del alojamiento. (La salida queda paralela a las viguetas) (Estructura nueva o existente)

Abrazaderas de montaje volteadas y montadas en la parte superior de los lados del alojamiento. (La salida queda paralela a las viguetas) (Estructura nueva o existente)

OPCIONES PARA LA CONEXIÓN ELÉCTRICA

COLOCACIÓN DE LA PLACA DE CONEXIONES

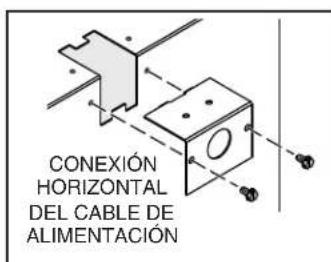

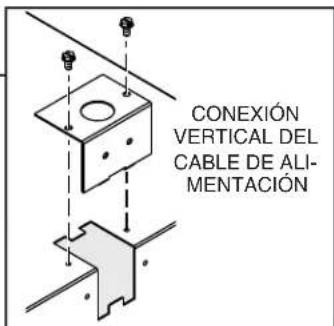

La placa de conexiones se monta a los lados o en la parte superior del alojamiento.

OPCIONES PARA LA COLOCACIÓN DE CONDUCTOS

POSICIONES DE LA DESCARGA DEL VENTILADOR

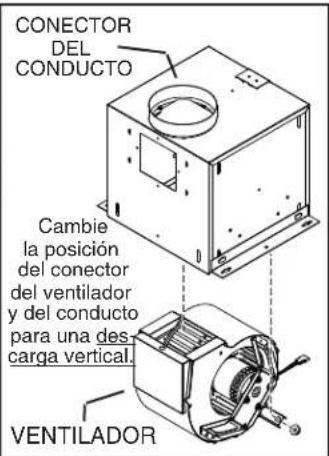

Cambie la posición del conector del ventilador y del conducto para una descarga vertical.

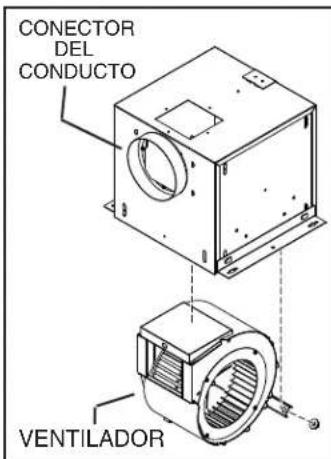

Conector del ventilador y del conducto en posición de descarga horizontal (ajuste de fábrica)

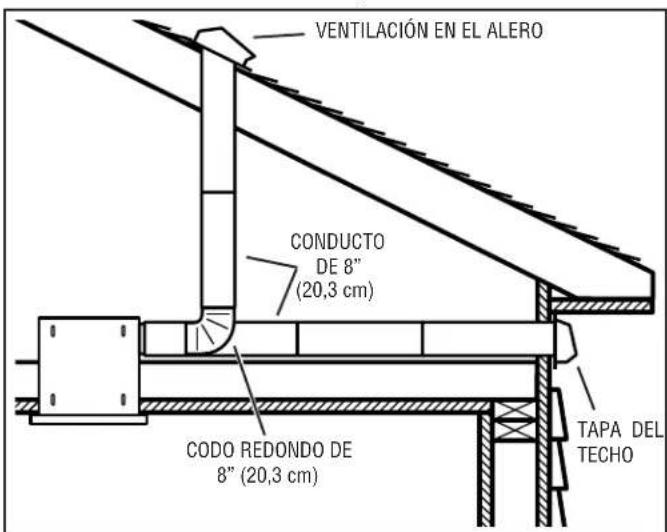

COLOCACIÓN DE DUCTOS (Descarga vertical del ventilador)

Conexión típica de los conductos al ventilador cambiado a descarga vertical.

USO Y CUIDADO

El ventilador está diseñado para operar continuamente. Si se desea, se puede controlar usando un interruptor de encendido/apagado o un control de estado sólido de velocidad variable. Siga las instrucciones para las conexiones eléctricas que vienen empacadas con el control, y observe todos los códigos locales y estatales y el Código Eléctrico Nacional.

ADVERTENCIA: Para reducir el riesgo de sufrir una descarga eléctrica, antes de dar servicio al ventilador desconéctelo del suministro eléctrico.

Para limpiar la parrilla: Use el aditamento apropiado de la aspiradora o quite la parrilla y límpiela con un paño suave y jabón o detergente suave. Seque la parrilla completamente antes de volverla a instalar.

Para limpiar el conjunto del ventilador: Quite la parrilla, desconecte el ventilador del alojamiento, quite las tuercas de montaje del ventilador y cuidadosamente saque el ventilador del alojamiento. Use el aditamento apropiado de la aspiradora o un paño suave y jabón o detergente suave para limpiar el área de descarga y la rueda del ventilador. NO PERMITA QUE ENTRE AGUA AL MOTOR. Asegúrese de que el conjunto del ventilador esté completamente seco antes de volverlo a instalar.

El motor está permanentemente lubricado. No lubrique ni desmonte el motor.

PIEZAS DE SERVICIO PIEZAS DE SERVICIO

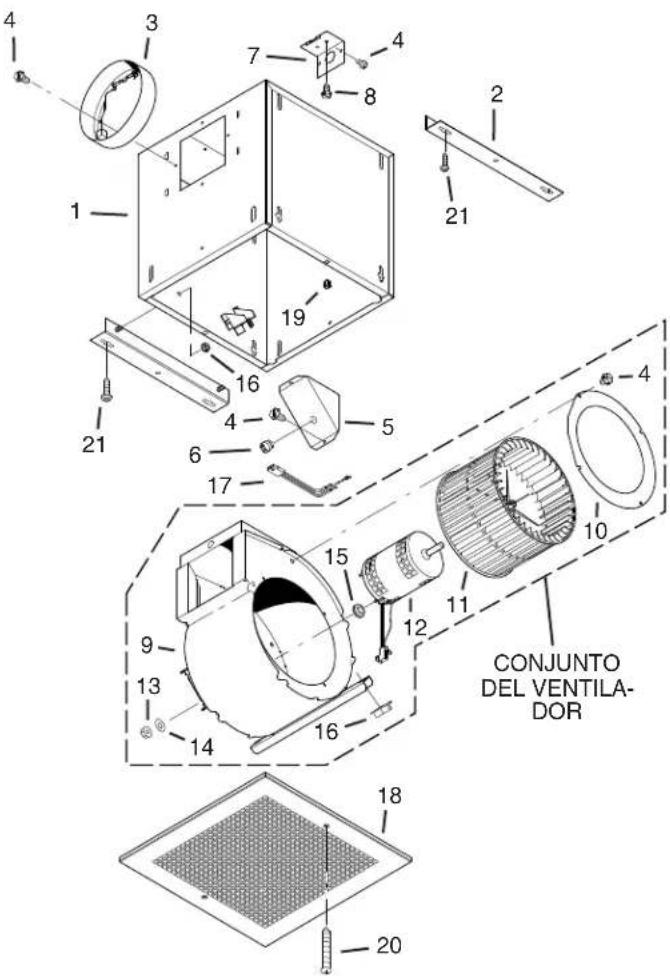

CLAVE No.	PIEZA No.	DESCRIPCIÓN
1 97014726	Conjunto del alojamiento
2 97014728	Abrazaderas de montaje (se req. 2)
3 97014461	Conjunto del regulador
4 99150415	Tornillos de 8-18 × 14 (se req. 12)*
5 98005513	Cubierta de la caja de conexiones
6 99400035	Buje de alivio de tensión
7 98005512	Placa de conexiones
8 99150471	Tornillos de conexión a tierra, 10-32 × 12 (se req. 2)
9 97014775	Conjunto del caracol
	10 98009399 Anillo de entrada
	11 99020273 Rueda del ventilador
	12 99080485 Motor
	13 99260558 Tuercas de 8-32 (se req. 4)*
	14 99250959 Arandelas (se req. 4)*
	15 99100491 Aros interiores (se req. 4)
97014814	Conjunto del ventilador, completo(Incluye art. clave No. 9-15)
	16 99260477 Tuercas, 14-20 (se req. 6)*
	17 97006039 Arnés de alambre
	18 98009416 Parilla
	19 99420470 Tuercas de la parrilla (se req. 2)
	20 99150472 Tornillos de montaje de la parrilla (se req. 2)
	21 99150591 Tornillos de 10-16 × 78 (se req. 4)*

Pida las piezas de repuesto por N°. DE PIEZA, no por N°. DE CLAVE * Herraje estándar, se puede comprar localmente.

GARANTIA

GARANTIA LIMITADA DE BROAN-NUTONE DE UN AÑO

Broan-NuTone le garantiza al consumidor comprador original de sus productos que tales productos estarán libres de defectos en materiales o mano de obra por un período de un año a partir de la fecha de compra original. NO HAY OTRAS GARANTIAS EXPLICITAS O IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A GARANTIAS IMPLICITAS DE COMERCIALIZACION O APTITUD PARA UN PROPOSITO PARTICULAR.

Durante este periodo de un año, Broan-NuTone reparará o cambiará, a su opción y sin cobro, cualquier producto o pieza que se encuentre defectuosa bajo uso y servicio normal.

ESTA GARANTIA NO SE EXTENDE A ARRANCADORES DE LAMPARAS FLUORESCENTES Y TUBOS. Esta garantía no cubre (a) mantenimiento y servicio normales o (b) cualquier producto o pieza que hayan sido sometidos a uso equivocado, negligencia, accidente, mantenimiento o reparación indebida (excepto por Broan-NuTone), instalación defectuosa o instalación contraría a las instrucciones de instalación.

La duración de cualquier garantía implícita se limita a un periodo de un año según se especifica en la garantía explícita. Algunos estados no permiten limitación a la duración de una garantía implícita, por lo que esta limitación tal vez no se aplica al caso suyo.

LA OBLIGACION DE BROAN-NUTONE DE REPARAR O CAMBIAR, A OPCION DE BROAN-NUTONE, SERA EL UNICO Y EXCLUSIVO REMEDIO AL COMPRADOR BAJO ESTA GARANTIA. BROAN-NUTONE NO SERA RESPONSABLE POR DAÑOS INCIDENTALES, CONSECUENTES, O ESPECIALES QUE SURJAN DE O EN RELACION A EL USO O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes, por lo que esta limitación o exclusión tal vez no se aplica en su caso.

Esta garantía le da derechos legales específicos, y usted puede tener otros derechos que varían de estado a estado. Esta garantía reemplaza todas las garanlías anteriores.

Para calificar para servicio bajo esta garantía, usted debe (a) notificar a Broan-NuTone en la dirección o el número de teléfono que aparece abajo, (b) dar el número de modelo y la identificación de pieza y (c) describir el defecto en el producto o pieza. Al solicitar servicio bajo la garantía, usted debe presentar evidencia de la fecha de compra original.

En los Estado Unidos, llame: Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027 (1-800-637-1453)

En Canada, Ilame: Broan-NuTone Canada, 1140 Tristar Drive Mississauga, Ontario L5T 1H9 (1-888-882-7626)
