MODE D'EMPLOI 475251 METRONIC

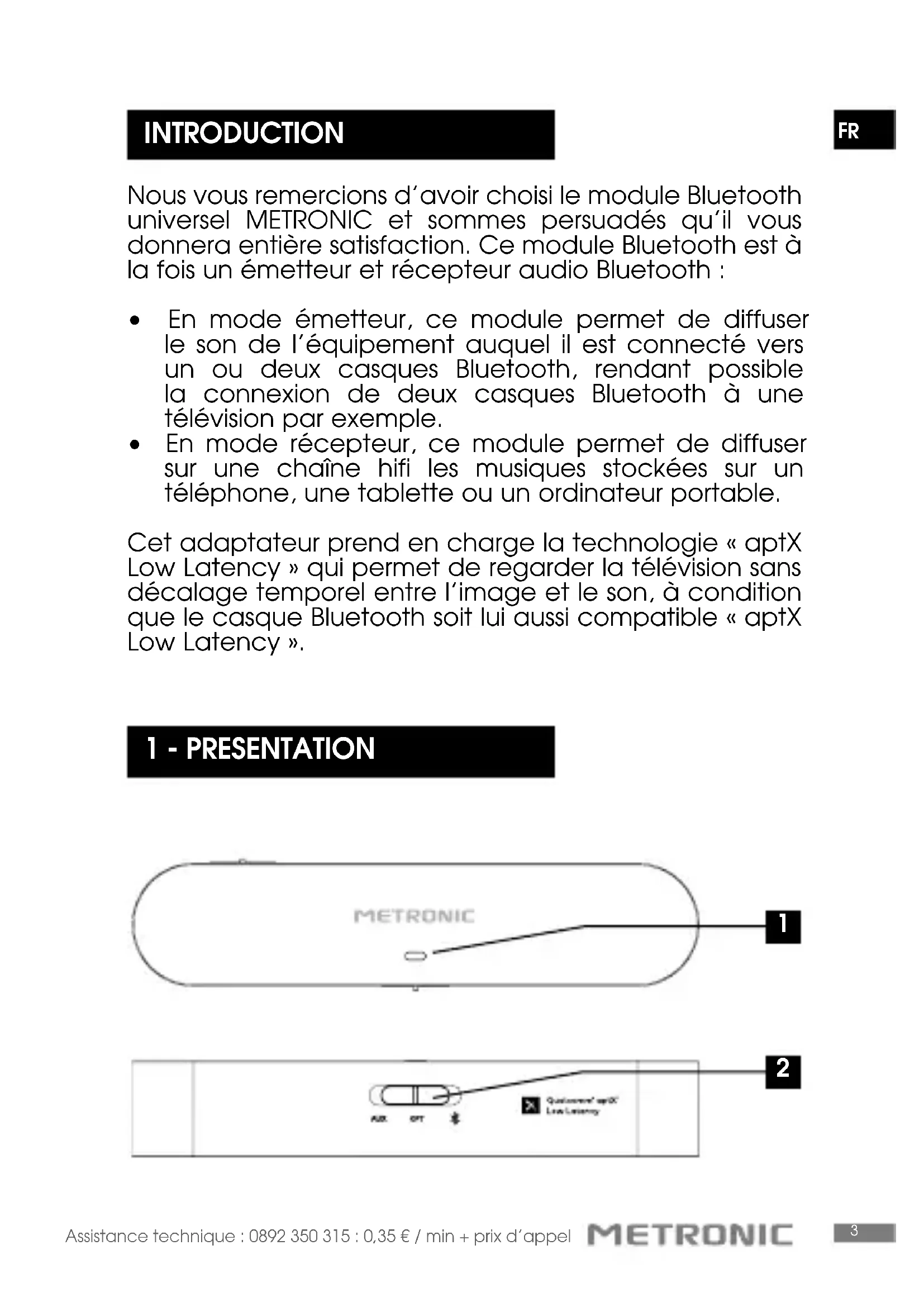

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel Nous vous remercions d’avoir choisi le module Bluetooth universel METRONIC et sommes persuadés qu’il vous donnera entière satisfaction. Ce module Bluetooth est à la fois un émetteur et récepteur audio Bluetooth :

• En mode émetteur, ce module permet de diffuser le son de l’équipement auquel il est connecté vers un ou deux casques Bluetooth, rendant possible la connexion de deux casques Bluetooth à une télévision par exemple.

• En mode récepteur, ce module permet de diffuser sur une chaîne hifi les musiques stockées sur un téléphone, une tablette ou un ordinateur portable. Cet adaptateur prend en charge la technologie « aptX Low Latency » qui permet de regarder la télévision sans décalage temporel entre l’image et le son, à condition que le casque Bluetooth soit lui aussi compatible « aptX Low Latency ». INTRODUCTION

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel Cordon optique Cordon auxiliaire 3,5mm Adaptateur 3,5mm <--> RCA

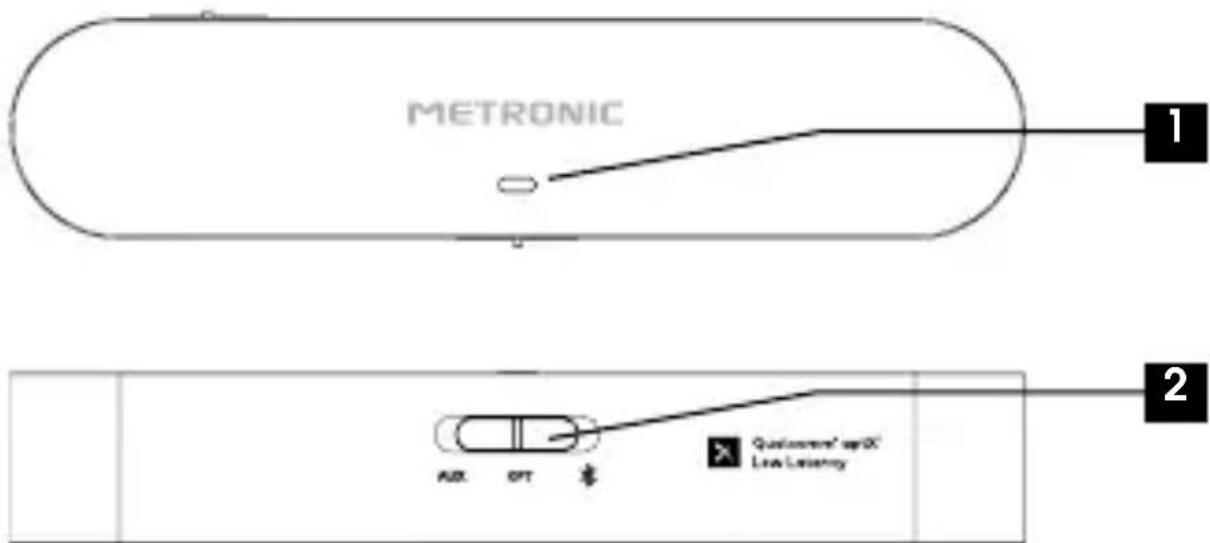

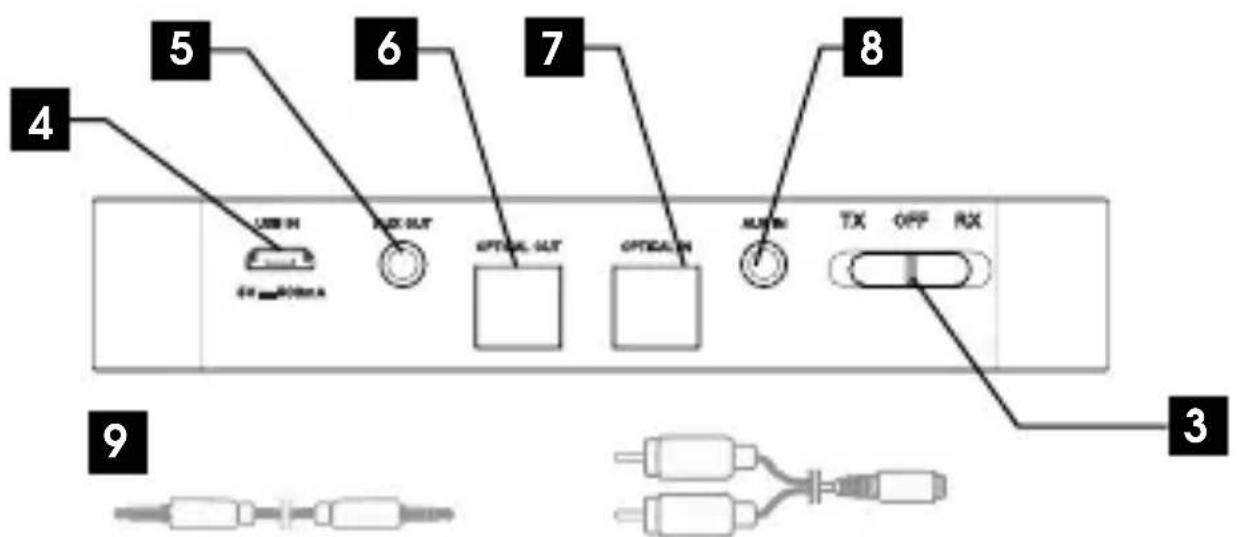

Sélection des entrées/sorties Auxiliaire (AUX) ou Optique (OPT). Permet aussi l’appaira- ge avec un périphérique Bluetooth et la réinitialisation.

Bouton d’allumage en mode TX (émetteur) ou RX (récepteur)

Connecteur d’alimentation (micro USB)

AUX OUT : sortie audio 3.5mm (utilisée seule- ment en mode RX)

OPTICAL OUT : sortie numérique optique (utilisée seulement en mode RX)

OPTICAL IN : entré numérique optique (utili- sée seulement en mode TX)

AUX IN : entrée audio 3.5mm (utilisée seule- ment en mode TX)

Cordons audio livrés avec le produit

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel Voyant lumineux Indication Clignotement alternatif (rouge/ bleu ou rouge/ vert) En attente d’appairage avec un périphérique Bluetooth Vert fixe Connecté en Bluetooth, entrée (AUX IN) ou sortie (AUX OUT) auxiliaire sélectionnée Vert clignotant En attente de reconnexion Bluetooth (mode récepteur) Bleu fixe Connecté en Bluetooth, entrée (OPTICAL IN) ou sortie (OPTICAL out) optique sélectionnée Bleu clignotant En attente de reconnexion Bluetooth (mode émetteur)

2 - INSTALLATION EN MODE EMETTEUR

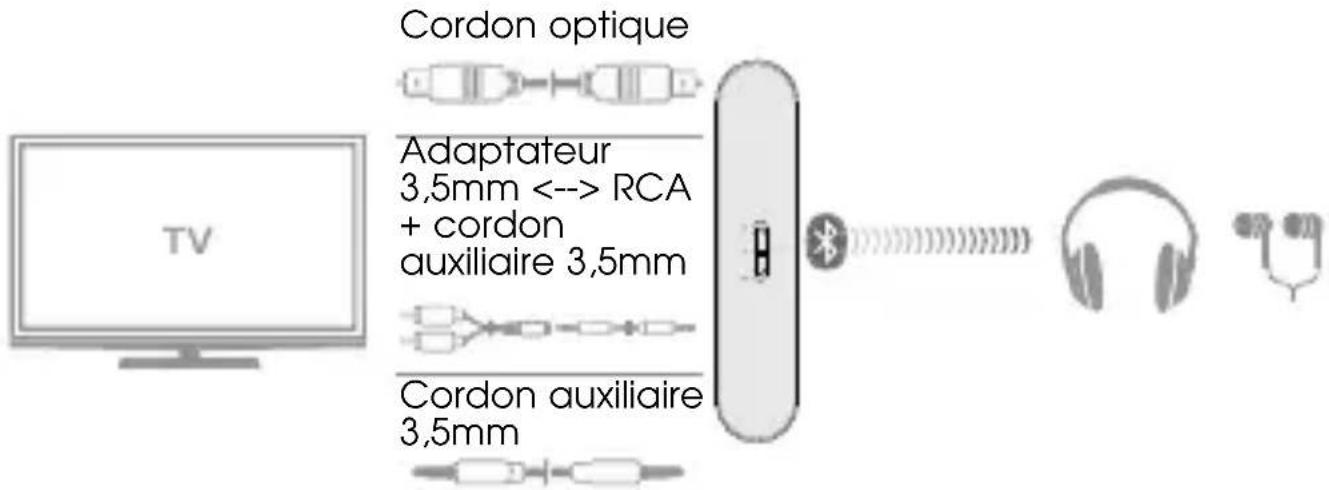

En tant qu’émetteur le module universel Bluetooth permet d’envoyer le son d’une télévision sur ses entrées audio (AUX IN ou OPTICAL IN) à un ou deux casques audio Bluetooth : OPTICAL

AUX IN TABLETTE ORDINATEURCHAINE HiFi Enceintes alimentées Cordon optique Cordon auxiliaire 3,5mm Adaptateur 3,5mm <--> RCA + cordon auxiliaire 3,5mmFR

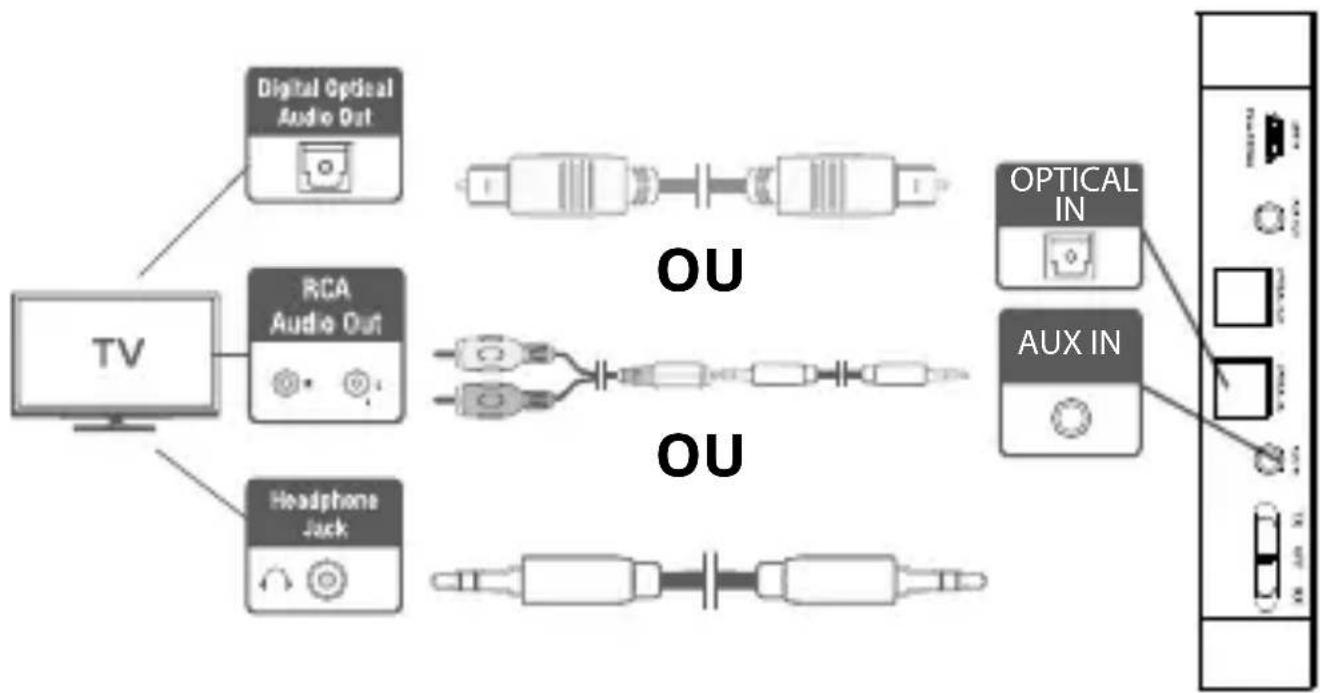

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel A) Branchement Il est possible de connecter le module de 3 façons selon les sorties audio de votre télévision:

• Si votre télévision possède une sortie optique, connectez une extrémité du cordon optique fourni sur le connecteur de la télévision et l’autre extrémité sur l’entrée optique du module Bluetooth

(OPTICAL IN). Le branchement par câble optique ne coupe pas le son du haut-parleur de la télévision.

• Si votre télévision ne possède pas de sortie optique mais des sorties RCA, reliez une extrémité de l’adaptateur RCA sur les sorties RCA de la télévision et l’autre extrémité à l’entrée AUX IN

du module Bluetooth à l’aide du cordon 3.5mm fourni.

• Si le téléviseur ne possède pas de sortie optique ni RCA, connectez une extrémité du cordon 3.5mm dans le prise casque de la télévision et l’autre extrémité dans l’entrée AUX IN

du module Bluetooth. En général, ce branchement a pour effet de couper le son du téléviseur. OPTICAL

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel OPTICAL

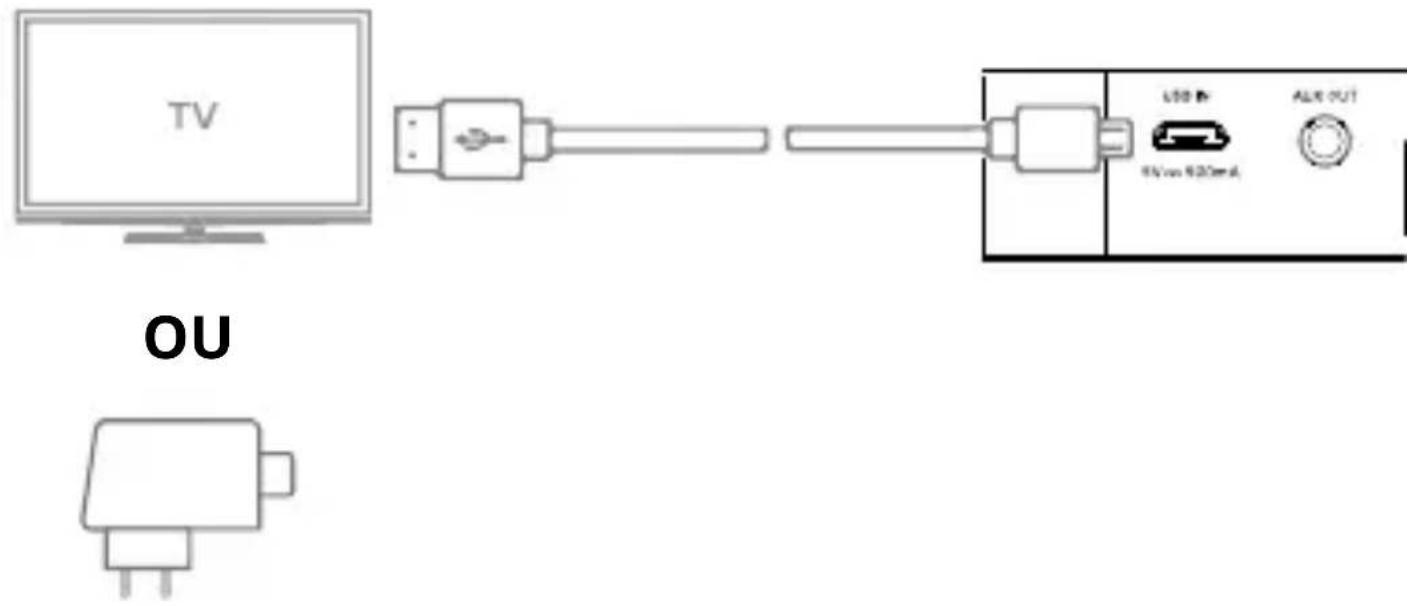

AUX IN TABLETTE ORDINATEURCHAINE HiFi Enceintes alimentées Branchez ensuite le cordon USB d’alimentation dans le connecteur micro USB du module Bluetooth et l’autre extrémité sur un port USB libre de votre télévision ou sur une alimentation USB (non fournie). OPTICALINAUX IN TABLETTE ORDINATEURCHAINE HiFi Enceintes alimentées B) Appairage du module avec un casque

• Déplacez le bouton d’allumage

sur la position TX (émetteur)

• Lors d’un premier allumage, le voyant clignote alternativement (rouge / vert ou rouge / bleu selon la position du bouton de selection sur OPT ou AUX). S’il ne clignote pas, pressez le bouton de sélection d’entrée

vers la position pendant 5s (le voyant clignote alternativement) et relâchez-le. Le module est en attente d’appairage avec un périphérique Bluetooth.

• Mettez votre casque Bluetooth en mode d’appairage (voir notice du casque) et mettez- le à proximité du module Bluetooth. Au bout de quelques secondes le module Bluetooth et le casque vont s’appairer (le voyant du transmetteur reste fixe et le casque Bluetooth indique qu’il est connecté.) OUFR

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

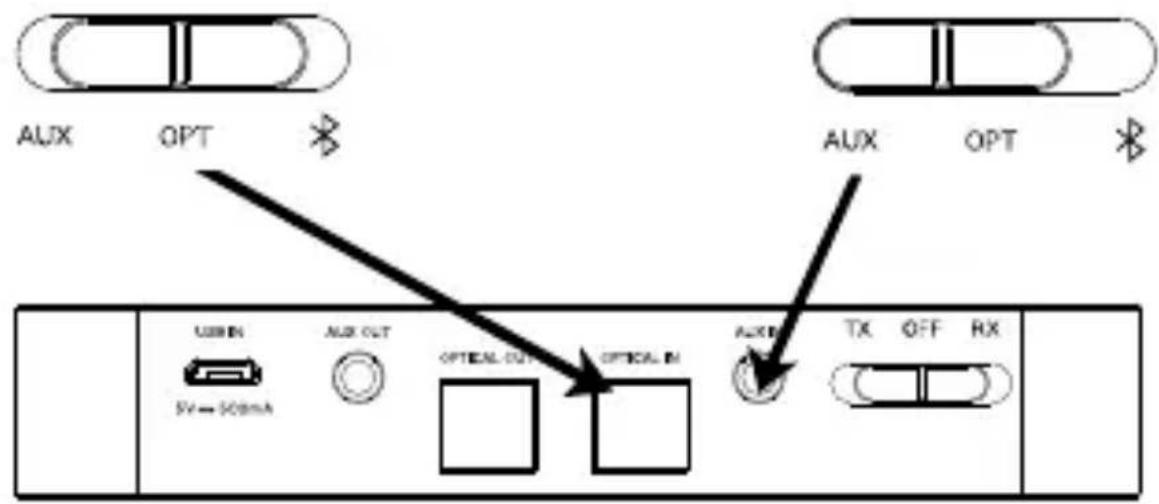

• Sélectionnez ensuite avec le bouton de sélection

l’entrée sur laquelle le module est connecté à la télévision (AUX ou OPT). Vous pouvez entendre le son de la télévision dans votre casque. OPTICAL

AUX IN TABLETTE ORDINATEURCHAINE HiFi Enceintes alimentées C) Appairage d’un deuxième casque Si vous le souhaitez, vous pouvez appairer un deuxième casque. Pour cela, éteignez le premier casque déjà appairé et procédez à un nouvel appairage comme expliqué au point B (page 6). Une fois le deuxième casque connecté, allumez le premier : les deux casques reproduisent le son de la télévision. Vous pouvez utiliser les casques indépendamment l’un de l’autre. OPTICAL

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

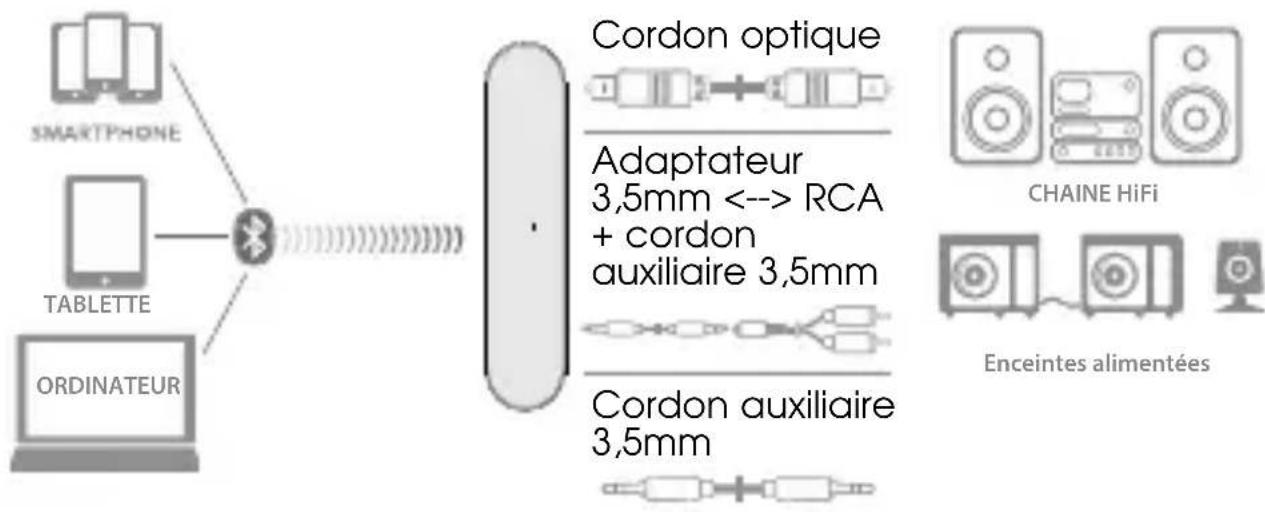

En mode récepteur, le module Bluetooth permet de diffuser sur une chaîne Hi-Fi les musiques stockées sur un téléphone, une tablette ou un ordinateur portable. A) Branchement

• Branchez le module Bluetooth à votre chaîne Hi-Fi. Il est possible de connecter le module Bluetooth de 3 façons, soit avec le cordon optique si votre chaîne hifi possède une entrée optique ou le câble jack (avec ou sans adaptateur RCA). En mode récepteur, seules les sorties optique et auxiliaire sont utilisées (OPT OUT ou AUX OUT)

• Branchez ensuite le cordon USB d’alimentation dans le connecteur micro USB du transmetteur et l’autre extrémité sur une alimentation USB (non fournie). OPTICAL

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel B) Appairage avec un téléphone/tablette

• Allumez le module en déplaçant le bouton d’allumage

sur la position RX (mode récepteur)

• Lors d’un premier allumage, le voyant clignote alternativement (rouge/ vert ou rouge bleu selon la position du bouton de selection sur OPT ou AUX). S’il ne clignote pas, pressez le bouton de sélection d’entrée

vers la position pendant 5s (le voyant clignote alternativement) et relâchez-le. Le module est en attente d’appairage avec un téléphone ou une tablette.

• Activez le Bluetooth sur votre téléphone (si besoin voir notice du téléphone).

• Lancez une recherche de périphérique Bluetooth (si besoin voir notice du téléphone).Dans la liste des périphériques Bluetooth, vous devez voir apparaître un nouveau périphérique « Metronic BT6»

• Sélectionnez ce nouveau périphérique afin d’activer l’appairage et se connecter. Avec certains téléphones, une demande d’appairage Bluetooth apparaît après quelques secondes, vous devez alors confirmer le mot de passe (0000).

• Lorsque le téléphone est connecté, le voyant reste fixe (bleu ou vert selon les sorties sélectionnées)

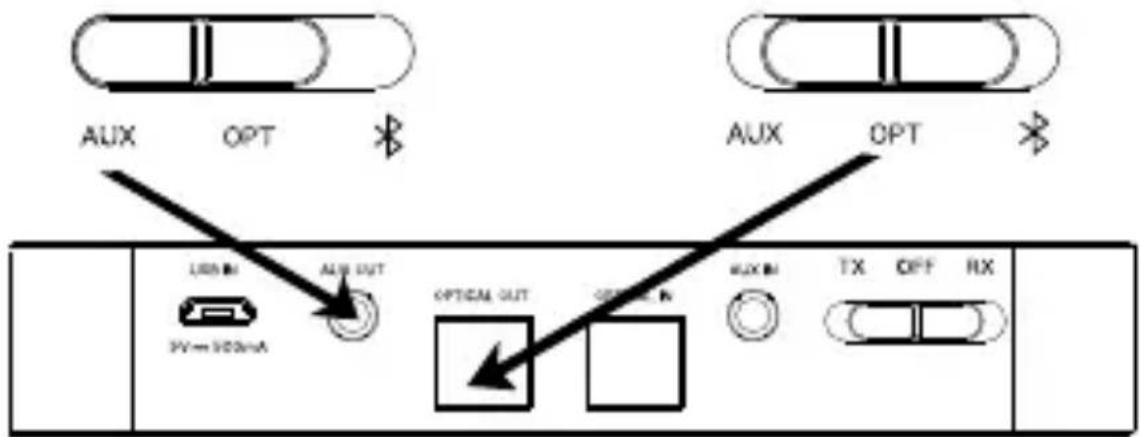

• Sélectionner ensuite avec le bouton de sélection

la sortie sur laquelle le transmetteur est connecté à votre chaîne hifi (AUX ou OPT). OPTICAL

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Les périphériques déjà appairés se reconnectent automatiquement au module Bluetooth. Pour une reconnexion plus rapide, il est recommandé d’allumer le module Bluetooth avant le périphérique.

5 - RÉINITIALISATION DE L’ADAPTATEUR BLUETOOTH

La réinitialisation permet d’effacer la mémoire de tous les appairages dans le mode sélectionné (TX ou RX). Pour réinitialiser :

• Allumez l’adaptateur en position TX ou RX

• Pressez le bouton de sélection d’entrée

vers la position (environ 15s) jusqu’à ce que le voyant s’allume simultanément rouge/bleu ou rouge/vert.

6 - PROBLÈMES/SOLUTIONS

• Mon périphérique (ex : casque) ne veut pas s’appairer : - Vérifiez que le module et votre périphérique à appairer sont tous les deux en mode appairage - L’appairage peut être perturbé par d’autres périphériques Bluetooth à proximité, déplacez le module et le périphérique à appairer dans une zone moins perturbée (cave, garage) pour faire l’appairage. Une fois l’appairage effectué, vous pouvez les utiliser à l’endroit souhaité.FR

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

• Les appareils sont connectées (voyant du module fixe) mais je n’ai pas de son : - Vérifiez que vous avez bien sélectionné le mode du module (TX ou RX) correspondant à votre installation. - Vérifiez que vous avez bien sélectionné l’entrée ou la sortie correspondant à votre installation (OPT ou AUX). - Vérifiez le volume de votre casque Bluetooth, de votre télévision ou téléphone.

• J’ai un fort décalage (latence) entre le son et l’image. - Ce module prend en charge la technologie « aptX Low Latency » qui permet de regarder la télévision sans décalage temporel perceptible entre l’image et le son, à condition que le casque Bluetooth soit lui aussi compatible « aptX Low Latency ». Vérifiez que votre casque est compatible « aptx low latency ».

• Je ne trouve pas le bouton volume sur le module Bluetooth : - Le module transmet uniquement le son en Bluetooth, le réglage de volume se fait soit sur le casque Bluetooth (mode émetteur) soit sur le téléphone (mode récepteur)FR

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel Le soussigné, METRONIC, déclare que l’équipement radioélectrique du type module Bluetooth (475251) est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : http://medias.metronic.com/ doc/475251-3ns6nq-doc.pdf www.metronic.com/a/garantie.php www.metronic.com/pdf/notice_DEEE.pdf 100, rue Gilles de Gennes 37310 TAUXIGNY FRANCE www.metronic.comProduit fabriqué hors UE

• Portée : jusqu’à 10 m

• Mémoire d’appairage : jusqu’à 8 appareils

• Connexion multiple : jusqu’à 2 appareils simultanément (BT3.0 ou supérieur)

• Alimentation : 5V 500mA (micro USB) Qualcomm est une marque commerciale de Qualcomm Incorporated, déposée aux États-Unis et dans d’autres pays, utilisée avec autorisation. aptX est une marque commerciale de Qualcomm Technologies International, Ltd., déposée aux États-Unis et dans d’autres pays, utilisée avec autorisation.IT
