MANUALE UTENTE 475251 METRONIC

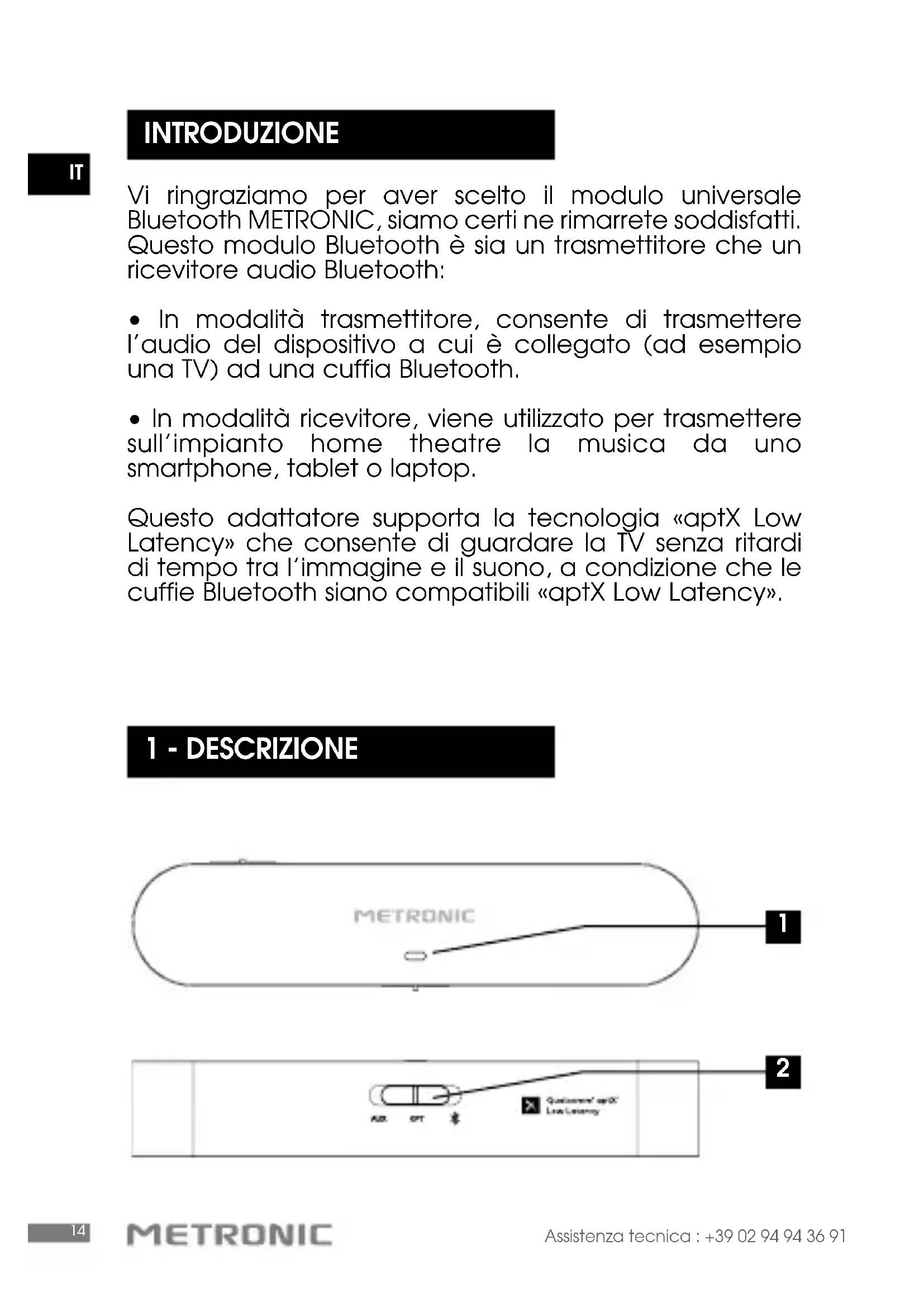

Vi ringraziamo per aver scelto il modulo universale Bluetooth METRONIC, siamo certi ne rimarrete soddisfatti. Questo modulo Bluetooth è sia un trasmettitore che un ricevitatore audio Bluetooth:

• In modalità trasmettitore, consente di trasmettere l'audio del dispositivo a cui è collegato (ad esempio una TV) ad una cuffia Bluetooth.
• In modalità ricevitore, viene utilizzato per trasmettere sull'impianto home theatre la musica da uno smartphone, tablet o laptop.

Questo adattatore supporta la Tecnologia «aptX Low Latency» che consente di guardare la TV alla ridatti di tempo tra l'immagine e il suono, a condizione che le cuffie Bluetooth siano compatibili «aptX Low Latency».

1 - DESCrizIONE

Cavo AUX jack 3,5mm

Adattatore jack 3,5mm < - > RCA

Cavo fibra ottica

Cavo USB di alimentazione

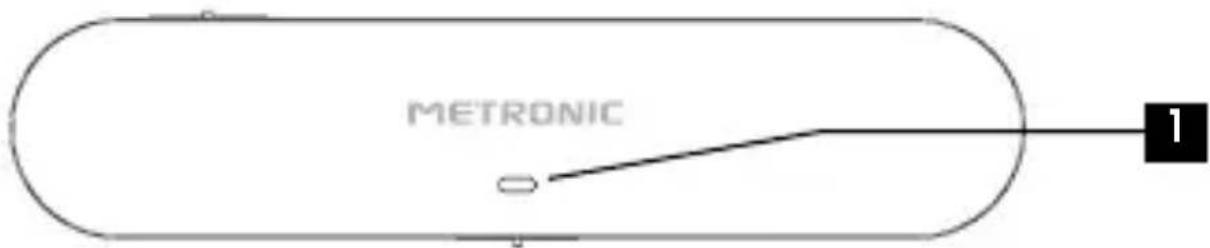

1	Led di stato

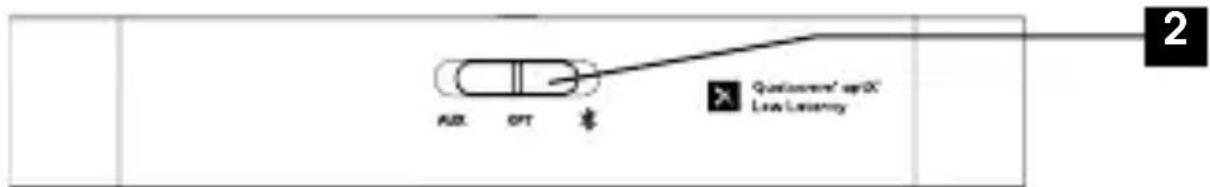

2	Selezione di ingressi / uscite ausiliari (AUX) o ottica (OPT). Consenteanche l'abbinamento con un dispositivo Bluetooth e il ripristino.

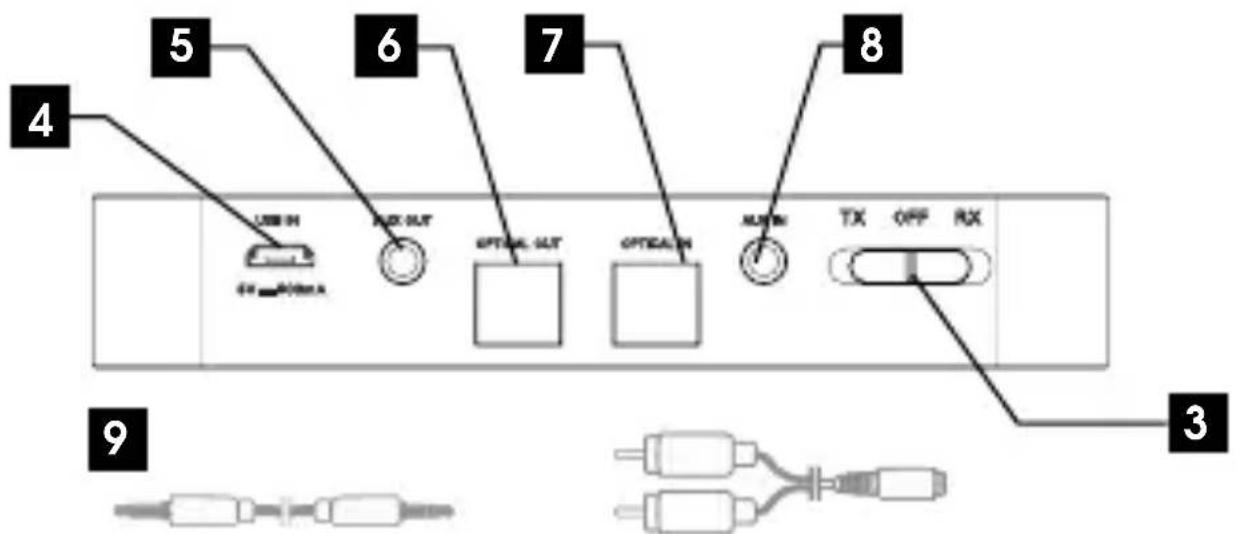

3	Tasto di accensione in modalità TX (trasmetti-tore) o RX (ricevitore)
4	Connettoro di alimentazione (micro USB)
5	AUX OUT: uscita audio jack 3,5 mm (utilizzata solo in modalità RX)
6	OPTICAL OUT: uscita ottica digitale (utilizzata solo in modalità RX)
7	OPTICAL IN: ingresso ottica digitale (utilizzato solo in modalità TX)
8	AUX IN: ingresso audio jack 3,5 mm (utilizzato solo in modalità TX)
9	Cavi audio forniti con il prodotto

IT

Led	Significato
Lampeggio alternato (rosso / blu o rosso / verde)	In attesa di associazione con un dispositivo Bluetooth
Verde fisso	Collegato in Bluetooth, in ingresso (AUX IN) o uscita (AUX OUT)
Verde lampeggiante	In attesa di riconnessione Bluetooth (modalità ricevitore)
Blu fisso	Collegato in Bluetooth, in ingresso (OPTICAL IN) o uscita (OPTICAL OUT)
Blu lampeggiante	In attesa di riconnessione Bluetooth (modalità trasmettitore)

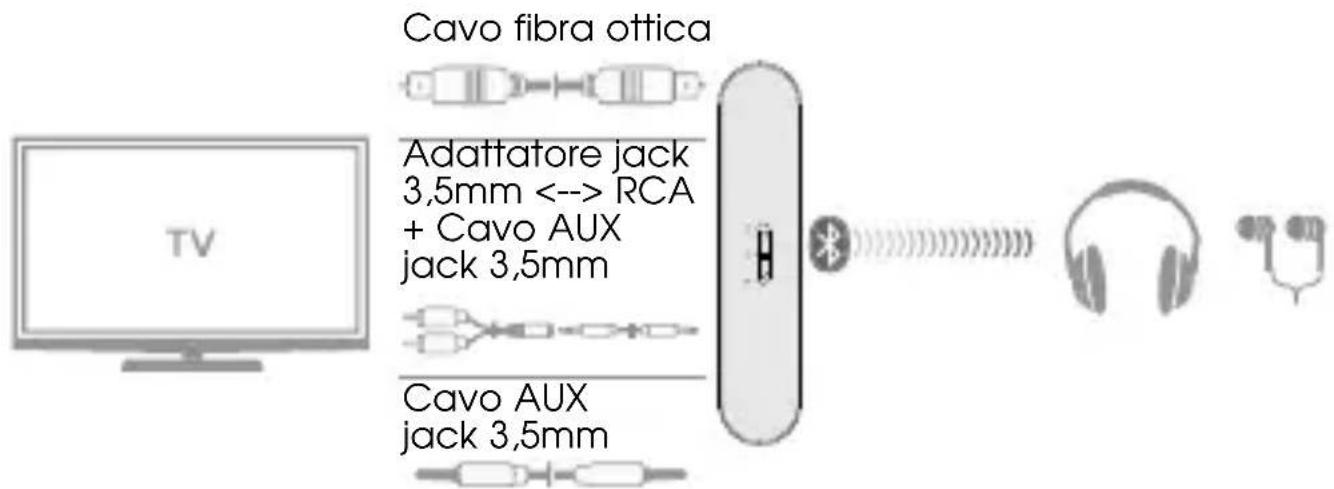

2 - INSTALLAZIONE E MODALITA' TRASMISSIONE

Come trasmettitore, il modulo Bluetooth universale consente di inviare il suono di un teileisore dai loro ingressi audio (AUX IN o OPTICAL IN) ad una o due cuffie Bluetooth:

A) Connessione

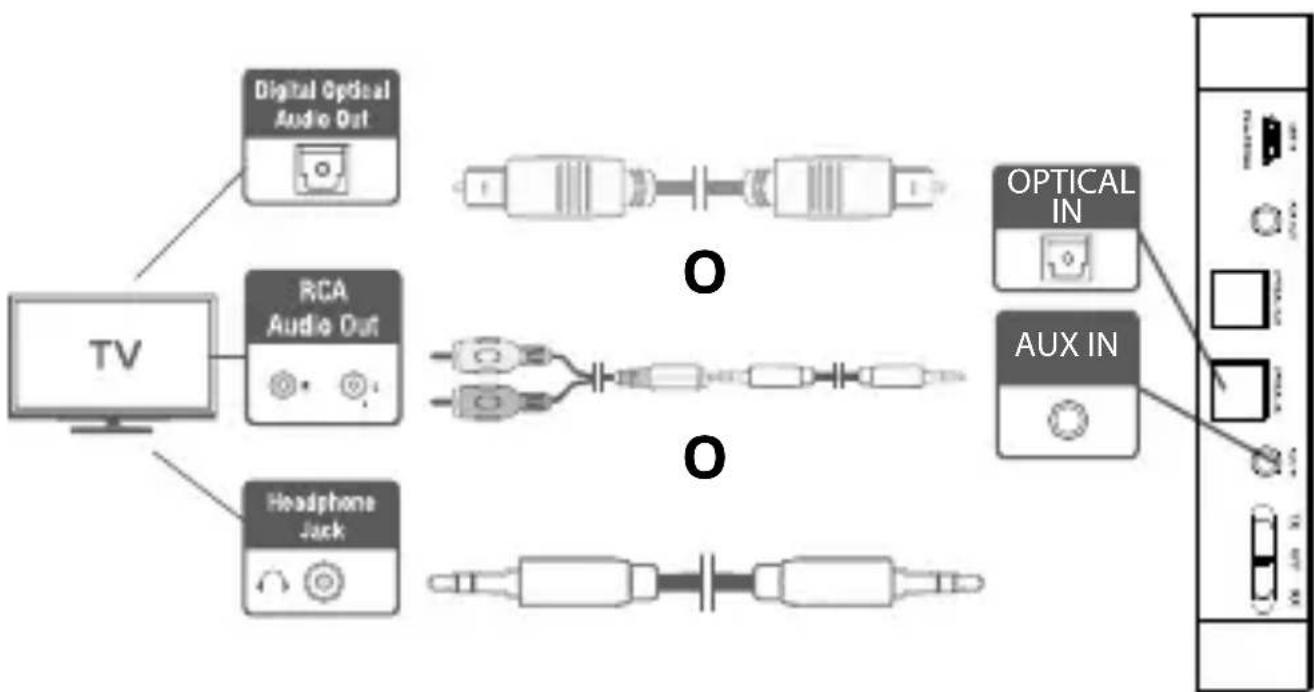

É possible collegare il modulo in 3 modi:

• Se il tevisore possie de un'uscita ottica, collegare un'estremità del cavo ottico fornito al TV e l'altra estremità all'ingresso ottico del modulo Bluetooth (OPTICAL IN). La connessione del cavo ottico non disattiva l'audio del tevisore.

• Se il teilevisore non dispone di un'uscita ottica ma di uscite RCA, collegare un'estremità dell'adattatore RCA alle uscite RCA del teilevisore e l'altra estremità all'ingresso AUX IN 8 del modulo Bluetooth utilizzato il cavo jack 3,5 mm fornito.

Se il tevisore non ha un'uscita ottica o RCA, collegare un'estremità del cavo da 3,5 mm all'ingresso jack per cuffie del tevisore e l'altra estremità all'ingresso AUX IN 8 del modulo Bluetooth. In generale, questa connessione ha l'effetto di silanziare la TV.

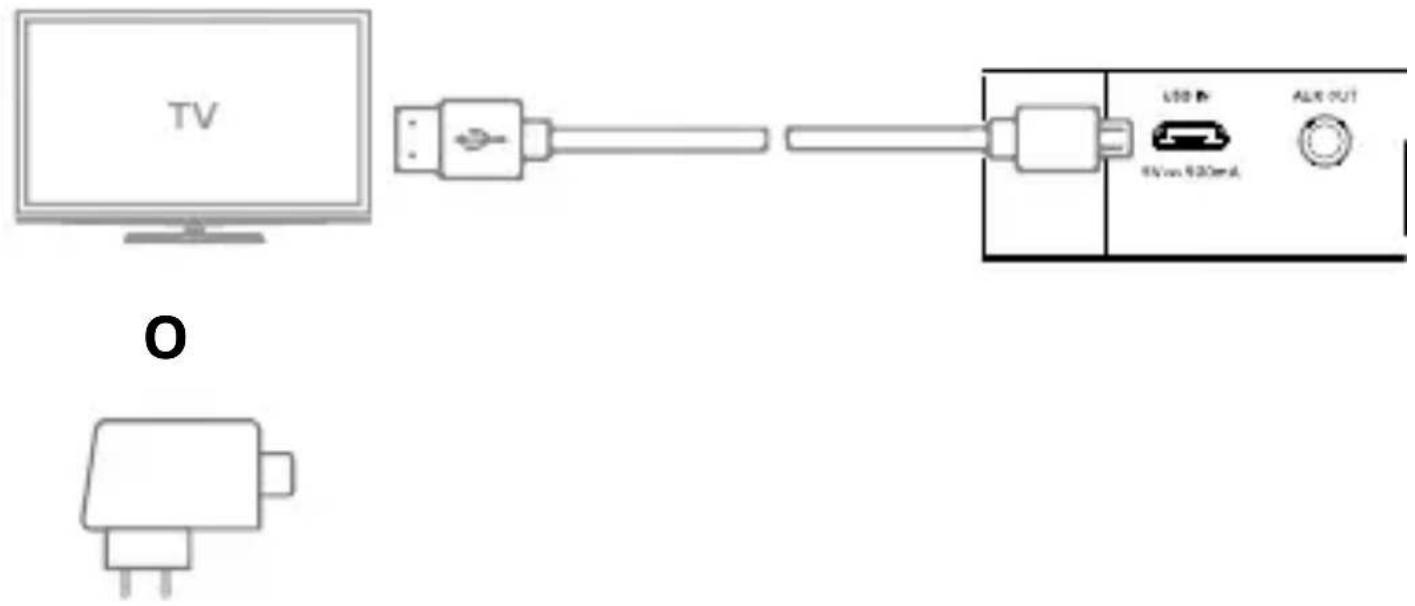

Quindi collegare il cavo di alimentazione USB al connettore micro USB del modulo Bluetooth e l'altra estremità a una porta USB sul teilevisore o ad un alimentatore da rete USB (non incluso).

B) Accoppiamento del modulo con una cuffia

• Portare il selettore 3 in posizione TX (trasmettitore)

• Alla prima accensione, il led lampeggia alternativamente (rosso / verde o rosso / blu a seconda della posizione del selettore su OPT o AUX).

Se non lampeggia posizionare il selettore dell'ingresso sul significato per 5 secondi (il led lampeggia alternativamente) e rilasciarlo. Il modulo è in attesa di accoppiamento con un dispositivo Bluetooth.

• Attivare la cuffia Bluetooth in modalità pairing ed avvincinarla al modulo Bluetooth. Dopo alcuni secondi, il modulo Bluetooth e la cuffia si accoppieranno (il led del trasmettitore rimane fisso: le cuffie Bluetooth sono ora accoppiate).

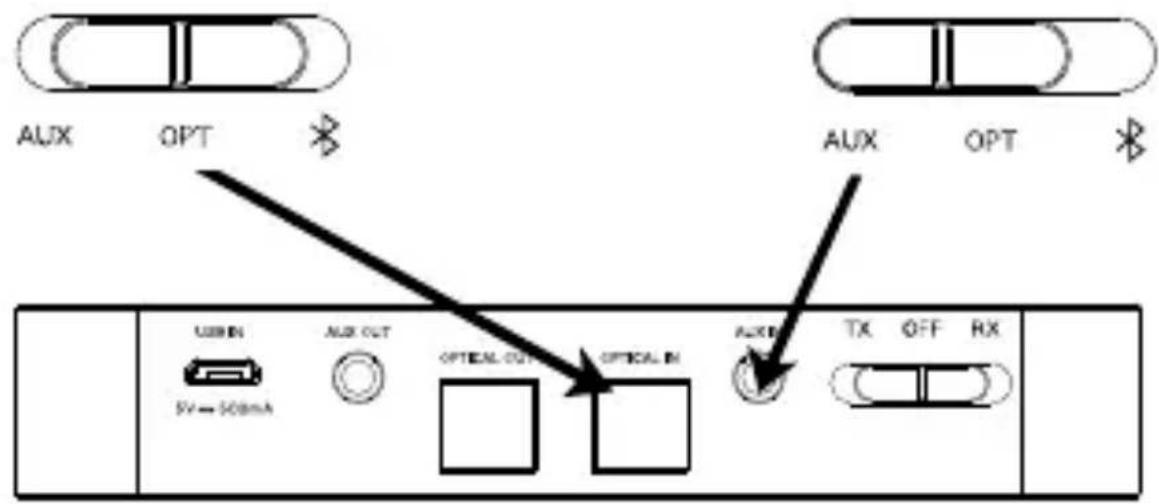

• Quindi selezionare l'ingresso sul quale il modulo è collegato al teilevisore (AUX o OPT) con il selettore 2.

IT

É possibile ascoltare l'audio del teilevisore sulle cuffie.

C) Accoppiamento su una seconda cuffia

E' possible accoppiare una seconda cuffia.

Per farecision,spegnere le prime cuffie accoppiate ed eseguire un nuovo accoppiamento come spiegato al punto B (pagina 6).Una volta collegate le seconde cuffie,accendere le prime:le due cuffie riprodurranno l'audio del teilevisore.E'possibleutilizzarele cuffie indipendentemente I'une dall'altra.

3 - MODALITA' RICEVITORE

IT

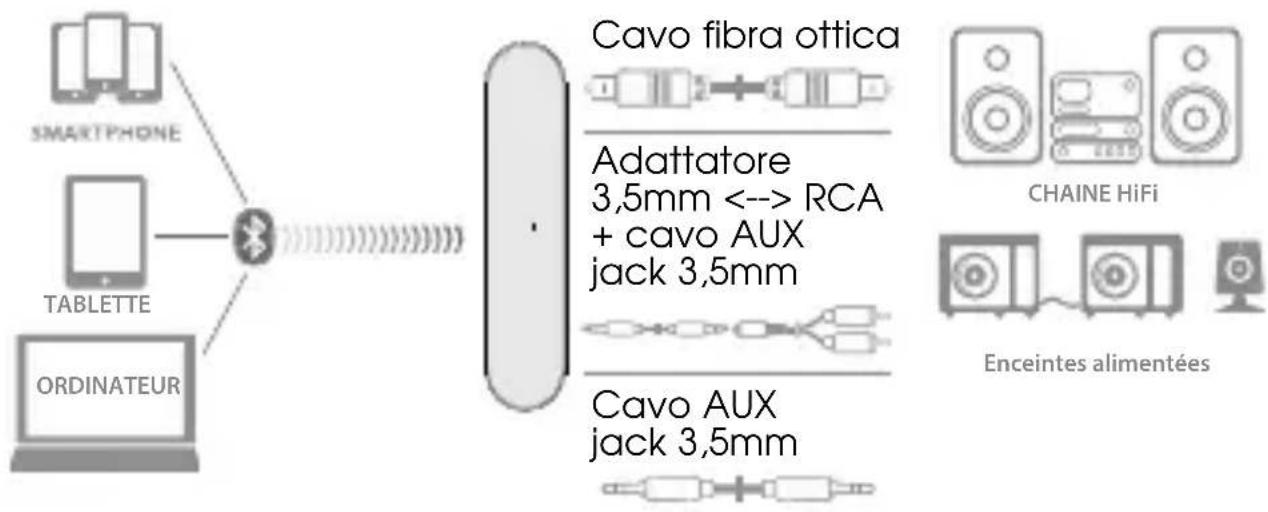

In modalità ricevitore, il modulo Bluetooth consente di trasmettere su un Home Theatre la musica da smartphone, tablet o laptop.

A) Connessione

• Collegare il modulo Bluetooth all’Home Theatre. É possibile collegare il modulo Bluetooth in 3 modi, con il cavo fibra ottica se lo stereo ha un ingressso ottico o il cavo jack (con o alla adattatore RCA). In modalità ricevitore, vengono utilizzate solo le uscite ottiche e AUX (OPT OUT o AUX OUT).
• Quindi collegare il cavo di alimentazione USB al connettore micro USB del trasmettitore e l'altra estremità ad un alimentatore da rete USB (non in dotazione).

B) Accoppiamento con smartphone/tablet

• Accendere il modulo spostando il selettore 3 in posizione RX (modalità ricevitatore).

• Alla prima accensione, il led lampeggia alternativamente (rosso / verde o blurosso a seconda della posizione del tasto di selezione su OPT o AUX).

Se non lampeggia posizionare il selettore dell'ingresso 2 sul significato per 5 secondi (il led lampeggia alternativamente) e rilasciarlo. Il modulo è in attesa di associazione con lo smartphone.

• Attivare il Bluetooth sullo smartphone.

• Avviare una ricerca dei dispositivi Bluetooth: nell'élenco dei dispositivi disponibili si visualizzera "Metronic BT6".

• Selezionarlo per avviare l'accoppiamento. Con alcuni smartphone, dopo alcuni secondi viene visualizzata una richiesta di accoppiamento Bluetooth, quando è necessario confermare la password (0000).

• Una volta accoppiati, il led del modulo Bluetooth rimane fisso (blu o verde a seconda delle uscite selezionate).

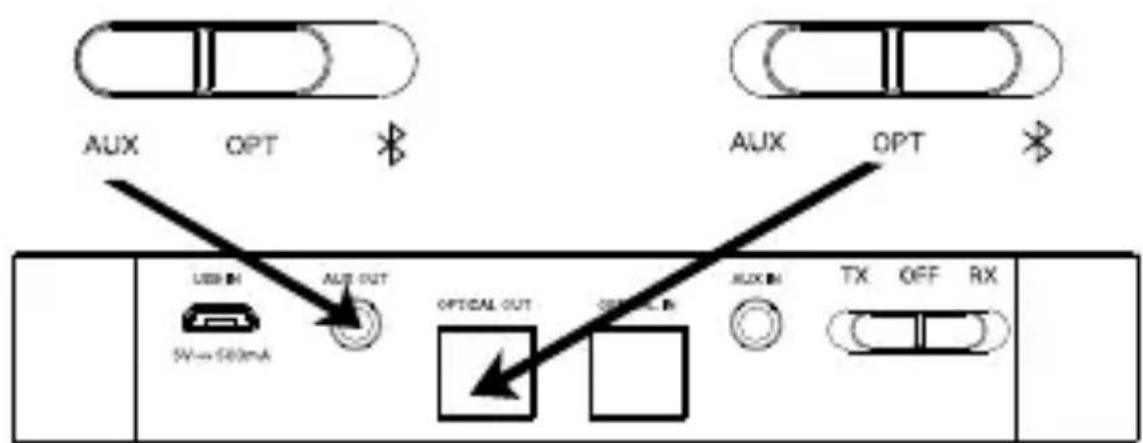

• Quindi selezionare con il selettore l'uscita a cui il trasmettitore è collegato alsystema Home Theatre (AUX o OPT).

4 - RICONNESSIONE

I dispositi vi già accoppiati si ricollegheranno automaticamente al modulo Bluetooth. Per una riconnessione più rapida, si consiglia di accendere il modulo Bluetooth prima del dispositivo.

Il reset rimuove tutti gli accoppiamenti effettuali nella modalità selezionata (TX o RX). Per resettare:

• Accendere l'adattatore su TX o RX.
• Posizione are il seleffore dell'ingresso sul symbolo per 15 secondi finché il led non si illumina in rosso / blu o rosso / verde contemporaneamente.

6 - RISOLUZIONE DEI PROBLEMI

• Il disposativo Bluetooth (ad es. cuffie) non si accoppia:

• Controllare che il modulo ed il dispositivo da accoppiare siano in modalità di associazione.

• L'accoppiamento può essere disturbato da altri dispositivi Bluetooth nelle vicinanze, spostare il modulo ed il dispositivo da accoppiare in un'area meno disturbata (cantina, garage) ed accoppiarli. Una volta accoppiati è possibile usarli nella posizione desiderata.

• I dispositiivi sono collegati (LED del modulo fisso) ma non si sente l'audio:

• Verificare di aver selezionato la modalità del modulo (TX o RX) corrispondente all'installazione.

• Verificare di aver selezionato l'input o l'output corrispondente all'installazione (OPT o AUX).

• Controllare il volume delle cuffie Bluetooth, della TV o dello smartphone.

• C'è un forte ridardo (latenza) tra il suono e l'imagine.

• Questo modulo supporta la Tecnologia «aptX Low Latency» che consente di guardare la TV alla alcun intervallo di tempo tra immagine e audio, a condizione che la cuffia Bluetooth sia compatibile anch'essa con la Tecnologia «aptX Low Latency».

• Non rieszco a trovare il tasto del volume sul modulo Bluetooth:

• Il modulo trasmette solo il suono in Bluetooth, la regolazione del volume avviene tramite i dispositivi collegati.

IT

IT

7 - CARATTERISITCHE TECNICHE

• Bluetooth Versione V4.1
  Chip : CSR8670
• Portata : fino a 10mt in campo aperto
• Profili : A2DP
• Codecs: SBC, AAC, aptX, aptX Low Latency
• Memoria di pairing : fino a 8 dispositivi
• Connaissance multipla : fino a 2 apparecchi contemporaneamente (BT3.0 o superiore)
• Alimentazione : 5V=500mA (micro USB)

C E Con la presente, METRONIC dichiara che l'apparecchiatura radioelettrica (475251) è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della direttiva 2014/53/UE. Una copia della Dichiarazione di conformità originale è disponibile sul除去 all'indirizzo: http://medias.metronic.com/doc/475251-3ns6nq-doc.pdf

GARANZIA

Il prodotto è coperto alla garanzia legale del venditore di 24 mesi per difetti di conformità prevista dagli articoli 128 e ss. del D.Lgs. n. 206/2005 (Codice del Consumo)

ATTENZIONE: la garanzia non è valida perché lo scontrino o la ricevuta fiscale di acquireto

Assistenza Tecnica

Telefono: + 02 94 94 36 91 - e-mail: [e-mail] dal lunedi al venerdi dalle 9:00-13:00 / 14:00-18:00

Qualcomm aptX

Low Latency

Qualcomm è un marchio di fabbrica di Qualcomm Incorporated, registrato negli Stati Uniti e in altri Paesi, usato con consenso. aptX è un marchio di fabbrica di Qualcomm Technologies International, Ltd., registrato negli Stati Uniti e in altri Paesi, usato con consenso.

IT

INFORMAZIONE AGLI UTENTI DI APPARECCHIATURE DOMESTICHE Ai sensi dell'art. 26 del Decreto Legislativo 14.Marzo 2014, n.49 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"e del Decreto Legislativo 188 del 20 novembre 2008.

Il significolo del cassonotto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile, inclusivo della batteria non rimovibile, deve essere raccolto separatamente dagli altri rifiuti per permetterne un adeguato trattamento e ricicchio.

L'utente dovrà, pertanto, conferire Gratisamente l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnarla al rivenditore secondo le seguenti modalità:

• per apparecchiature di piccole dimensioni, ovvero con almeno un lato esterno non superiore a 25 cm, è prevista la consegna gratuite alla sua obbligo di acquisso presso i negosi con una superficie di vendita delle apparecchiature elettriche ed elettroniche superiore ai 400 mq. Per negosi con dimensioni inferiori, tale modalità è facoltativa.

• per apparecchiature con dimensioni superiori a 25 cm, è prevista la segna in tutti i punti di vendita in modalità 1control, ovvero la segna al rivenditore potra avvenire solo all'atto dell'acquisto di un nuovo prodotto equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpieg o/o ricicchio dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo di apparecchiature, pile ed accumulatorati da parte dell'utente comporta l'applicazione delle sanzioni di cui alla corrente normativa di legge.
