MANUALE UTENTE 495438 METRONIC

IT - Ripetitore Wi-Fi 6 AX3000

TI ringraziamo per aver scelto il ripetitore Wi-Fi METRONIC, speriamo che ne rimarrai soddisfatto.

Il presente manuale è un'estensione della guida rapida in formato cartaceo fornita con il dispositivo. Qui troverai come:

• Installare il dispositivo come ripetitore Wi-Fi
• Installare il dispositivo come access point Wi-Fi

L'ultima sezione contiene varie informazioni, come il reset di fabbrica, cosa fare in caso di problemi, ecc..

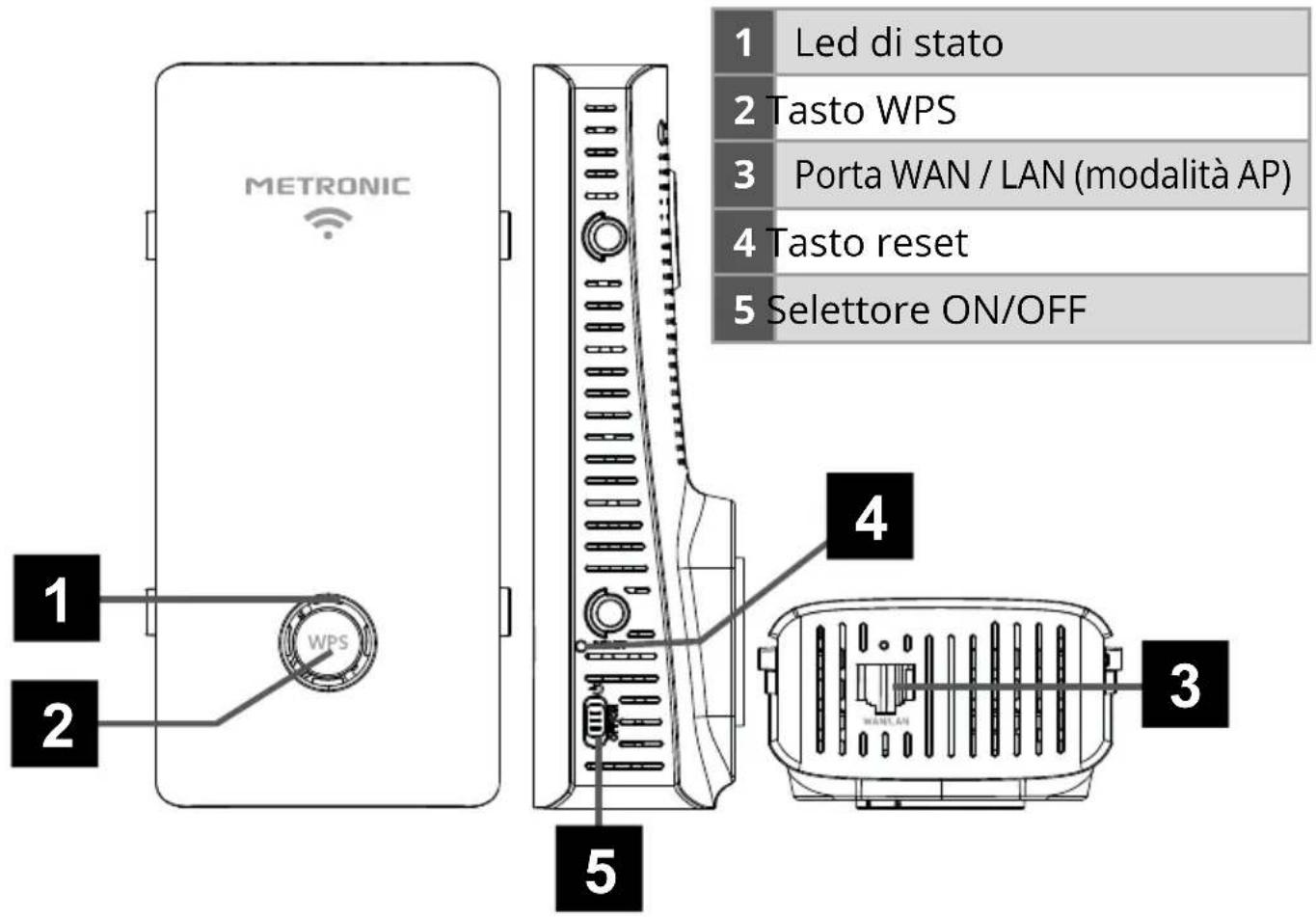

2 - DESCRIZIONE

1 Led di stato 2 Tasto WPS 3 Porta WAN / LAN (modalità AP) 4 Tasto reset 5 Selettore ON/OFF 1 2 WPS 4 5 3

Lo stato del led (1) indica la modalità di funzionamento del ripetitore

Led Descrizione
Viola fisso	Avvio
Lampeggiante rosso veloce	Non connesso - In attesa di configurazione
Blu fisso	Funzionamento normale
Blu lampeggiante lento (2 sec.)	WPS modem / router
Blu lampeggiante veloce (1-2 sec.)	WPS accessorio

3 - RIPETITORE WI-FI

A - Configurazione del ripetitore

Il ripetitore deve connettersi ad una rete (solitamente quella del tuo modem) per creare un nuovo punto di accesso Wi-Fi ovunque tu voglia. Per farlo è necessaria la password della tua rete Wi-Fi. Per configurare il ripetitore è sufficiente selezionare la rete che si vuole estendere e salvare la relativa password nel dispositivo.

Esistono due metodi di configurazione:

• Tramite tasto WPS, il più semplice e veloce, ma non sempre compatibile con tutti i modem.
• Metodo classico, che richiede un dispositivo connesso via Wi-Fi (smartphone, tablet o laptop).

Inizia collegando il ripetitore alla presa di corrente vicino al modem. Non collegare nessun cavo di rete al ripetitore. Una volta configurato, potrai spostarlo nella posizione più adatta, idealmente a metà strada tra il modem e l'area in cui desideri estendere la copertura Wi-Fi.

B - Configurazione rapida tramite tasto WPS

• Collega il ripetitore alla rete elettrica. Assicurati che il selettore ON/OFF sia in posizione ON (su). Durante l'avvio il led si illumina in viola, attendi che lampeggi in rosso.
• Se lo desideri, puoi verificare, ad esempio con uno smartphone, che sia apparsa la rete Metronic_RE_2.4G_xxxx.
• Sul modem, avvia l'accoppiamento WPS premendo il tasto WPS per 2 secondi.
• Sul ricevitore, premi il tasto WPS per circa 8 secondi: il led lampeggia in blu.
• Attendi (massimo 2 minuti) finché il led non diventa blu fisso. La rete Metronic_RE_2.4G_xxxx scomparirà e verrà sostituita da una rete identica (stesso nome, stessa password) a quella del modem.

Ora puoi collegare il ripetitore nella posizione desiderata, facendo attenzione a non posizionarlo troppo lontano dal modem. Infatti, è necessario che il ripetitore riceva il segnale per poterlo estendere correttamente.

C - Configurazione classica

Di seguito viene illustrata una configurazione da smartphone, la procedura con tablet o laptop è la stessa, ma il layout delle schermate potrebbe variare in base alla risoluzione dello schermo.

• Collega il ripetitore alla rete elettrica: durante l'avvio il led si illumina in viola; attendi che lampeggi in rosso.
• Disattiva l'accesso ai dati mobili del tuo smartphone.
• Accedi alle impostazioni Wi-Fi dello smartphone e seleziona la rete Metronic_RE_2.4G_xxxx. In questo momento non hai accesso a Internet, è normale. Ora devi aprire la pagina di configurazione.

Su alcuni smartphone, la pagina di configurazione (schermata n.1) appare automaticamente. Se così non fosse, seleziona l'opzione Inizia la configurazione o un'opzione simile. Se non viene visualizzata alcuna opzione di connessione, apri il browser (Chrome, Safari, ecc.) e digita nella barra degli indirizzi: http://metronic.conf

METRONIC Incep la configurazione

Modalità rating Qualifinali ante il seguito (W.P.) ...... Saktyssomia Wi-Fi Procentivamente (Multicable) Tattoo all pugresornia (2Pa) 2

Modalità rigefitture Modalità rigefitture Ocognosi nette di seguito (M.P.) ...... Sistema (M.P.) Novoamento iniziati Selecimento il seguito wireless da trasmissione M6/2-46 NETWORKS NETWORKS NETWORKS - 300 NETWORKS GETLABRIS Additions Remove Backproprio 3

Nota: se il dispositivo visualizza un avviso che la pagina di configurazione non è sicura, ignoralo. In questa fase, infatti, il ripetitore non è connesso a Internet e non è necessario proteggere l'accesso.

• Nella schermata n.1, seleziona la lingua se non è già impostato l'italiano. Quindi scegli Inizia la configurazione. La schermata seguente mostra le impostazioni geografiche e orarie: seleziona Successivo.
• Viene visualizzata la schermata n.2: il ripetitore cerca le reti Wi-Fi disponibili. Attendi circa 40 secondi.

• Al termine della ricerca viene visualizzato l'elenco delle reti disponibili (schermata n.3); seleziona la rete che si desidera estendere e premi Successivo.

• Nella schermata n.4 viene richiesta la password della rete Wi-Fi selezionata. Inseriscila nel campo Password, facendo attenzione a rispettare le lettere maiuscole e minuscole. Quindi seleziona Successivo.

• La schermata n.5 consente di scegliere il nome e la password per la nuova rete Wi-Fi. Ti consigliamo di lasciare attiva l'opzione Uguale al router principale, quindi seleziona Salva.

A questo punto, vengono mostrate le impostazioni e una barra di avanzamento. Il ripetitore si riavvia con la nuova configurazione.

Una volta completato il riavvio, il led diventa blu e la rete Metronic_RE_2.4G_xxxx scompare, sostituita da una nuova rete identica (stesso nome, stessa password) a quella del modem.

Ora puoi collegare il ripetitore nella posizione desiderata.

In modalità access point (AP), il dispositivo crea una rete Wi-Fi a partire da una connessione di rete cablata. È quindi necessario collegare la porta RJ45 al modem. Questo collegamento può essere diretto, tramite un cavo di rete tra modem e ripetitore, oppure indiretto, ad esempio tramite adattatori di rete powerline.

Collega il cavo di rete e segui la procedura di installazione come indicato nel paragrafo 3 punto C - Configurazione classica, fino alla schermata n.3, senza però selezionare la rete Wi-Fi da ripetere.

Nota: per motivi di sicurezza, l'interfaccia di configurazione si disconnetterà se non si interagisce con il dispositivo per un lasso di tempo prolungato. In questo caso è necessario aggiornare il browser e riavviare la configurazione. Ti consigliamo di leggere le istruzioni seguenti prima di iniziare, per velocizzare il processo di configurazione.

Quando compaiono le reti Wi-Fi (schermata n.3), seleziona Mode AP in alto a destra.

Nella schermata n.4, nell'area SSID, scegli il nome della tua nuova rete Wi-Fi. Puoi anche mantenere quello proposto.

Sulla riga Password, inserisci la password per la nuova rete. Le barre sotto al campo indicano la sicurezza: evita password deboli (barra rossa).

È inoltre possibile impostare la password dell'amministratore. Lascia la casella selezionata se vuoi utilizzare la stessa password del Wi-Fi, altrimenti deselezionala, se vuoi definirne una diversa.

Seleziona Salva per completare la configurazione. Il dispositivo si riavvia ed elimina la connessione con il tuo smartphone. Quando il led smette di lampeggiare in rosso e diventa blu fisso, puoi collegarti alla nuova rete creata in modalità Access Point.

5 - IMPOSTAZIONI AVANZATE

L'interfaccia del dispositivo consente configurazioni per utenti più esperti. Il modo migliore per accedere ai menu è tramite un computer desktop. L'accesso tramite smartphone è possibile, ma è meno comodo e con funzionalità ridotte.

Il menu Home riassume lo stato del dispositivo.

Il menu Wi-Fi consente di cambiare il nome della rete (SSID) e la password. Permette anche di variare altri parametri: ti consigliamo di non effettuare modifiche se non hai familiarità con l'argomento.

Nel menu Avanzate sono disponibili alcune opzioni più evolute che non dovrebbero essere necessarie durante il normale utilizzo del dispositivo.

Il menu Dispositivo consente di riavviare il dispositivo o di disconnettersi dall'interfaccia.

6 - RESET

In caso di problemi o se si dimentica la password, è possibile ripristinare le impostazioni di fabbrica.

Premi e tieni premuto, con l'aiuto di uno stiletto, il tasto RESET 4 per almeno 6 secondi, fino a quando il led non diventa viola: il dispositivo torna alla configurazione di fabbrica.

7 - IN CASO DI PROBLEMI

La rete Wi-Fi del ripetitore Metronic_RE_2.4G_xxxx non compare nell'elenco delle reti Wi-Fi:

• Probabilmente il ripetitore è già configurato; esegui un reset per riconfigurarlo.
  • Avvicinati al ripetitore Wi-Fi

Non riesco ad accedere all'interfaccia di configurazione:

• Verifica di essere connesso al Wi-Fi del ripetitore: Metronic_RE_2.4G_xxxx.
  Il led continua a lampeggiare in rosso dopo aver configurato il ripetitore:
• Probabilmente si tratta di un errore di password: controlla con attenzione, prestando cura alle lettere maiuscole e minuscole.

8 - CARATTERISTICHE TECNICHE

• Wi-Fi 802.11ax (Wi-Fi 6) 2,4GHz (573 Mbit/s) + 5GHz (2402 Mbit/s)
• 2480-2483,35 MHz / 5150-5710 MHz
- Frequenza Wi-Fi Dual Band: 2,4 GHz / 5 GHz
• Potenza RF (EIRP) max: +20dBm
- Velocità massima: 3000Mb/s
• 1 porta RJ45 WAN/LAN: 1000 Mb/s
- Configurazione WPS tramite PC, tablet e smartphone
- Modalità: ripetitore wireless o access point
• 4 antenne esterne
- Tasto ON/OFF
- Alimentazione: 230V\~ 50Hz
- Consumo: 3W

SICUREZZA E CONSIGLI RAPIDI

Leggere attentamente tutte le istruzioni prima di collegare o utilizzare il dispositivo.

Tenere il ripetitore Wi-Fi lontano da liquidi e umidità. Non posizionare bicchieri, vasi o contenitori pieni di liquido sopra o vicino al dispositivo.

Lasciare almeno 30 cm di spazio libero intorno all'apparecchio per garantire una corretta ventilazione.

Non collocare l'apparecchio vicino a fonti di calore, superfici calde o fiamme libere.

La presa di alimentazione deve essere facilmente accessibile in ogni momento. Non esporre il dispositivo a temperature superiori a 45 °C.

Inserire il ripetitore solo in prese di corrente stabili, in ambienti asciutti e lontani da urti o vibrazioni.

Scollegare il dispositivo dalla presa di corrente prima della pulizia. Utilizzare solo un panno asciutto o leggermente umido. Non usare detergenti aggressivi. Non aprire il dispositivo né tentare di sostituire parti interne. Le riparazioni devono essere eseguite esclusivamente da personale qualificato.

Tenere il dispositivo fuori dalla portata dei bambini. Non è un giocattolo e non deve essere utilizzato da minori.

Significato dei loghi

Le apparecchiature METRONIC possono riportare alcuni dei seguenti loghi, il cui significato troverete qui.

	Corrente alternata
	Utilizzo unicamente in interno
	Il dispositivo soddisfa i requisiti di tutte le Direttive Europee, la cui applicazione richiede la marcatura CE.
	Dispositivo di classe II(Doppio isolamento o rinforzato)

INFORMAZIONE AGLI UTENTI

ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziale dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al dlgs. n. 22/1997 (articolo 50 e seguenti del dlgs. n. 22/1997).

Dichiarazione di conformità

Metronic Italia Srl, dichiara che l'apparecchiatura radio di tipo Ripetitore Wi-Fi 3000Mb/s (cod. 495438) è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

https://medias.metronic.com/doc/495438-2ec9sy-doc.pdf

Assistenza tecnica:

Tel: [phone] - [e-mail]

Da lunedì a venerdì: 9:00 - 13:00 / 14:00 - 18:00

GARANZIA

Il prodotto è coperto dalla garanzia legale del venditore di 24 mesi per difetti di conformità prevista dagli articoli 128 e ss. del D.Lgs. n. 206/2005 (Codice del Consumo). ATTENZIONE: La garanzia non è valida senza lo scontrino o la ricevuta fiscale di acquisto.
