MODE D'EMPLOI EnergySilence Aero 4260 Full CECOTEC

1. Pièces et composants 51

2. Avant utilisation 51

3. Assemblage de l’appareil 52

4. Fonctionnement 54

5. Nettoyage et entretien 55

6. Spécications techniques 55

7. Recyclage des appareils

électriques et électroniques 56

8. Garantie et SAV 57

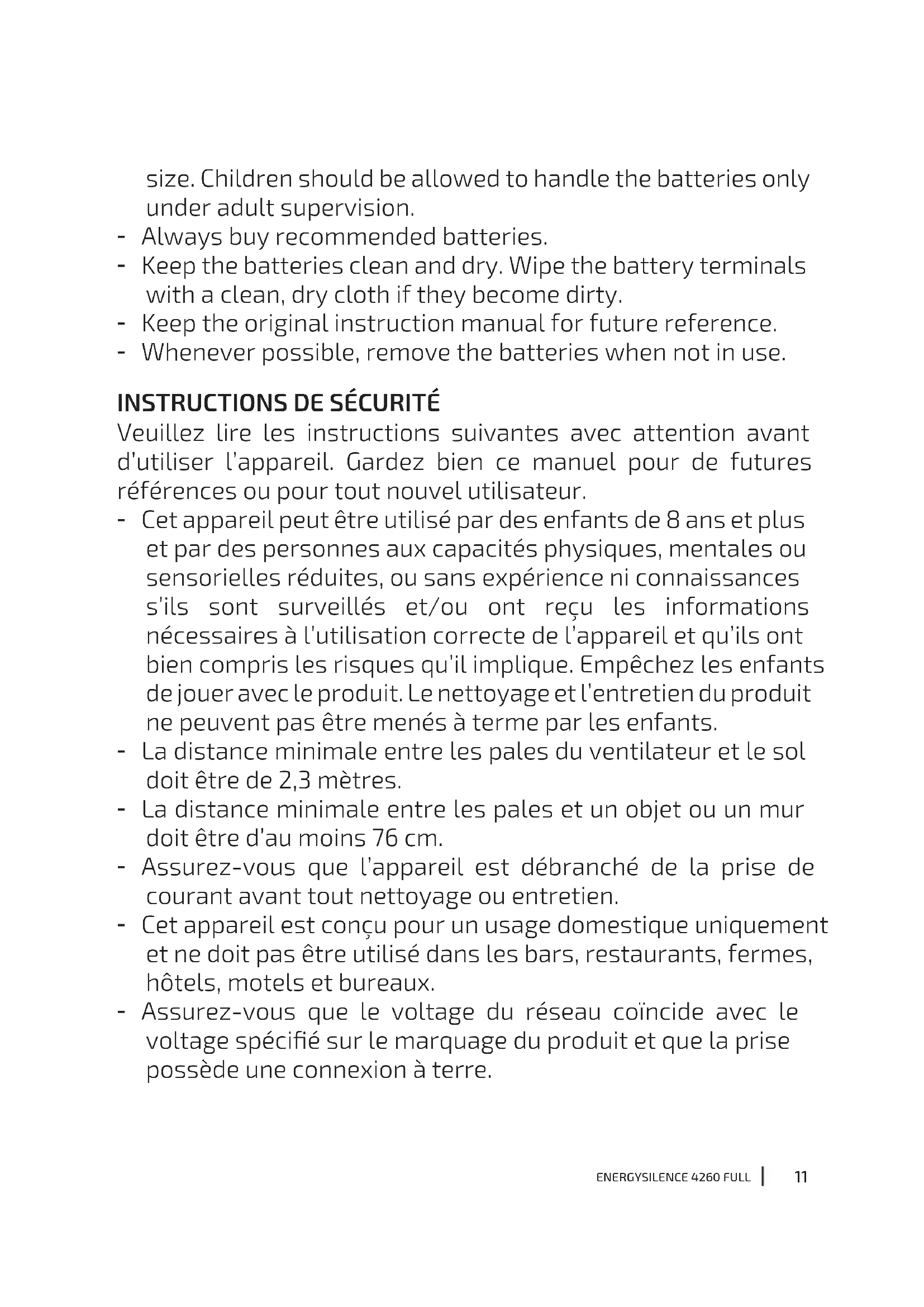

Veuillez lire les instructions suivantes avec attention avant d’utiliser l’appareil. Gardez bien ce manuel pour de futures références ou pour tout nouvel utilisateur. - Cet appareil peut être utilisé par des enfants de 8 ans et plus et par des personnes aux capacités physiques, mentales ou sensorielles réduites, ou sans expérience ni connaissances s’ils sont surveillés et/ou ont reçu les informations nécessaires à l’utilisation correcte de l’appareil et qu’ils ont bien compris les risques qu’il implique. Empêchez les enfants de jouer avec le produit. Le nettoyage et l’entretien du produit ne peuvent pas être menés à terme par les enfants. - La distance minimale entre les pales du ventilateur et le sol doit être de 2,3 mètres. - La distance minimale entre les pales et un objet ou un mur doit être d’au moins 76 cm. - Assurez-vous que l’appareil est débranché de la prise de courant avant tout nettoyage ou entretien. - Cet appareil est conçu pour un usage domestique uniquement et ne doit pas être utilisé dans les bars, restaurants, fermes, hôtels, motels et bureaux. - Assurez-vous que le voltage du réseau coïncide avec le voltage spécié sur le marquage du produit et que la prise possède une connexion à terre.12 ENERGYSILENCE 4260 FULL - Si le câble présente des dommages, il doit être réparé par le Service d’Assistance Technique ociel de Cecotec pour éviter tout type de danger. - N’utilisez pas l’appareil si le câble ou la structure en général ne fonctionnent pas correctement, ont souert une chute ou ont été abîmés. - L’appareil doit être installé en accord avec les normes nationales quant au câblage électrique. - N’insérez pas d’objets ni parties du corps entre les pales lorsqu’elles sont en mouvement. - Pour réduire le risque de dommages, xez le ventilateur directement à la structure de support de l’immeuble comme indiqué dans ce manuel et utilisez uniquement les pièces et composants fournis ou recommandés par Cecotec. - Pour éviter des risques de décharge électrique, déconnectez le réseau électrique principal en éteignant les interrupteurs de puissance avant d’installer ou de réparer le ventilateur. - Le câblage doit respecter les normes électriques nationales. - Le câble doit être correctement branché sur la prise de terre pour éviter de possibles accidents. - L’appareil doit être installé en accord avec les normes nationales quant au câblage électrique. - N’installez jamais le ventilateur dans une pièce où il y a beaucoup d’humidité. - Faites bien attention lorsque vous vous trouvez à côté des pales du ventilateur. - Pour contrôler la vitesse des pales du ventilateur, utilisez les moyens de contrôle de la vitesse fournis par Cecotec. - Ne pliez ni ne courbez le système de maintien des pales pendant l’installation ni pendant le nettoyage. - Pour assurer le correct fonctionnement de l’appareil, le nettoyage et l’entretien doivent être réalisés en accord avecENERGYSILENCE 4260 FULL

ce manuel d’instructions. Éteignez et débranchez l’appareil avant de le nettoyer. - Assurez-vous que le ventilateur n’est pas placé près de rideaux ou d’autres objets qui puissent s’emmêler dans le ventilateur. - Maintenez tout le matériel composant l’emballage (sacs en plastique, boîtes, polystyrène, etc.) hors de portée des enfants an de garantir leur sécurité. - Il est recommandé que deux personnes réalisent le montage de cet appareil. - Ce produit est conçu pour une utilisation en intérieur. Instructions pour les piles - L’ingestion des piles peut provoquer des brûlures, la perforation des tissus mous et même la mort. L’ingestion de la pile peut causer de graves brûlures dans les deux heures suivant l’ingestion. - En cas d’ingestion de piles, consultez immédiatement un médecin. - Ne laissez pas les enfants remplacer les piles sans la surveillance d’un adulte. - Ne démontez pas, n’ouvrez pas et ne détruisez pas les piles. - Maintenez les piles hors de portée des enfants. Maintenez surtout les petites piles hors de portée des enfants. En cas d’ingestion d’une pile, il est nécessaire de consulter votre médecin. - N’exposez pas les piles à la chaleur ou au feu. Évitez de la stocker à la lumière directe du soleil. - Ne court-circuitez pas un élément ou une pile. Ne stockez pas les piles de manière désordonnée dans une boîte ou un tiroir où elles peuvent se court-circuiter entre elles ou être court-circuitées par d’autres objets métalliques.14 ENERGYSILENCE 4260 FULL - Les piles peuvent présenter des fuites dans des conditions extrêmes. En cas de fuite d’une cellule, ne laissez pas le liquide entrer en contact avec la peau ou les yeux. Si le liquide entre en contact avec la peau, lavez-la immédiatement avec de l’eau et du savon. Si le liquide entre en contact avec les yeux, lavez-les immédiatement avec de l’eau propre en abondance pendant 10 minutes minimum puis consultez votre médecin. Utilisez des gants pour manipuler la pila et jetez-la immédiatement selon les normes locales. - Faites attention à la polarité des piles (+/-) lorsque vous les insérez dans la télécommande et assurez-vous qu’elles sont utilisées correctement. - N’utilisez pas de piles qui ne sont pas conçues pour être utilisées avec cet appareil. - Ne mélangez pas des piles de fabrication, de capacité ou de taille diérentes. Les enfants doivent être surveillés lorsqu’ils utilisent des piles. - Achetez toujours les piles recommandées. - Gardez les piles propres et sèches. Nettoyez les bornes des piles avec un chion propre et sec si elles sont sales. - Conservez la documentation originale du produit pour de futures références. - Dans la mesure du possible, retirez les piles lorsque vous ne les utilisez pas.ENERGYSILENCE 4260 FULL

1. Support de montage

5. Couvercle décoratif

12. Cache du connecteur

17. Outils pour le montage

NOTE : Les graphiques de ce manuel sont des représentations schématiques et peuvent ne pas correspondre exactement à ceux du produit.

2. AVANT UTILISATION

- Cet appareil possède un emballage conçu pour le protéger pendant son transport. Sortez l’appareil de sa boîte et retirez tout le matériel qui compose l’emballage. Rangez la boîte d’origine et le reste des éléments provenant de l’emballage dans un endroit sûr pour éviter d’endommager l’appareil si vous devez le transporter à l’avenir. Si vous devez vous défaire de l’emballage d’origine, assurez-vous de recycler tous les éléments correctement. - Assurez-vous que toutes les pièces et les composants sont inclus et en bon état. S’il manque une pièce, une partie, un accessoire ou que l’appareil ou ses accessoires ne sont pas en bon état, veuillez contacter le Service Après-Vente ociel de Cecotec. Contenu de la boîte: - Ventilateur de plafond - Télécommande - Kit de montage - Manuel d’instructionsENERGYSILENCE 4260 FULL

Instructions générales pour le montage - Si vous suspendez le ventilateur à un crochet, celui-ci doit pouvoir supporter un poids minimal de 100 kg. - Pour éviter des lésions et dommages personnels, assurez-vous que le lieu où vous allez installer l’appareil permet d’avoir un espace libre de 2,3 m entre les pales et le sol et de 76 cm entre les pales et le mur ou autre objet Img. 3 - Assurez-vous que la structure de la maison supporte le poids total du ventilateur. - Ce ventilateur peut être installé sur des plafonds normaux comme sur des plafonds voutés ou inclinés en utilisant la tige. La longueur de suspension peut être augmentée en utilisant la tige centrale la plus longue. Montage selon le type de plafond. (Img. 4):

2. Plafonds inclinés (il faudrait peut-être une tige verticale plus longue, pas fournie par

4. Plafond en ciment. Img. 6

Pour installer ce ventilateur de plafond, suivez les étapes ci-dessous (Img. 3-12):

1. Retirez les goupilles inférieure et supérieure de la barre de xation et retirez la boule de

suspension située au niveau de la partie supérieure de la barre.

2. Faites passer le câblage de l’unité principale à travers la barre de xation.

3. Fixez la barre de xation à l’unité principale en insérant la goupille à travers la barre de

xation et l’ancrage de l’unité principale. Serrez les vis fournies dans l’ancrage de l’unité principale pour xer correctement la barre de xation.

4. Retirez les 4 vis qui unissent le couvercle de protection supérieur et le support d’installation.

Insérez le couvercle de protection supérieur à travers la barre de xation.

5. Insérez la goupille par les espaces de la goupille situés à l’extrémité supérieure de la tige

centrale. Une fois insérée, délissez la boule de suspension vers le haut pour la placer sur la même extrémité supérieure de la tige centrale et xez-la avec une des deux vis fournies. Img. 8-9ENERGYSILENCE 4260 FULL

6. Assurez-vous que la goupille s’emboîte avec les fentes présentes à l’intérieur de la boule

de suspension lors du vissage.

7. Marquez le centre du support d’installation et utilisez les deux vis auto-taraudeuses

fournies avec leurs rondelles et les rondelles de pression respectives pour xer le support d’installation sur des plafonds en bois. Avertissement Les vis auto-taraudeuses peuvent être utilisées uniquement sur des plafonds en bois. Si vous réalisez l’installation sur des toits en travaux ou sur des poutres, utilisez une perceuse pour réaliser les orices et des chevilles ou des vis d’expansion (non incluses).

1. Retirez les vis situées au niveau de la partie inférieure du moteur à travers l’espace du

support de la lampe. Img. 10

2. Vissez les pales aux supports des pales en utilisant les vis, les rondelles et les écrous

fournis et vissez ensuite l’ensemble de la pale et le support à l’unité principale. Les pales sont réversibles, choisissez donc le côté sur lequel vous souhaitez les visser. Img. 10

3. Fixez le support du panneau LED à l’unité principale du moteur à l’aide des vis situées sur

la partie inférieure de l’unité principale. Img. 11

4. Une fois que le support d’installation a été vissé, vous devez raccorder le câblage.

Connectez d’abord le câble de connexion rapide à la barrette de dominos située sur le support d’installation. Suivez le code des couleurs (Img. 8). À l’autre extrémité de la barrette de dominos, connectez le câblage provenant de l’installation de votre maison.

5. Élevez l’ensemble du ventilateur monté au préalable jusqu’au support d’installation et

passez la boule de suspension par l’espace du support d’installation.

6. Branchez les câbles sortants de la tige centrale à ceux du support d’installation à l’aide

des deux connecteurs rapides.

7. Délissez le couvercle de protection vers le haut de manière à ce que toutes les connexions

restent dedans et vissez-le au support d’installation en utilisant les 4 vis (2 de chaque côté) qui ont été retirées au début de l’installation.

8. Connectez la lampe LED au connecteur rapide de l’unité principale et xez la plaque LED au

support de la lampe LED à l’aide des trois aimants qui sont intégrés à la lampe LED.

9. Placez le plafonnier au niveau de la partie inférieure de l’appareil, introduisez les languettes

du support de la lampe dans le verre de manière qu’il soit bien xé. Fig.12 Note Les pales réversibles ont deux surfaces avec une nition de haute qualité. En inversant les pales, vous pouvez produire un eet décoratif adapté à votre environnement.ENERGYSILENCE 4260 FULL

Télécommande. Img. 13.

2. Contrôles de la vitesse

3. Fonction Hiver/Été (inversion du sens de rotation des pales)

- Utilisez les boutons de la vitesse pour sélectionner le niveau de la puissance de l’air. - Appuyez sur le bouton arrêt pour éteindre l’appareil. - Utilisez les boutons de la minuterie pour sélectionner le temps de fonctionnement du ventilateur. Le ventilateur s’éteint lorsque le temps programmé s’est écoulé. - Appuyez sur le bouton de la lumière pour allumer et éteindre la lumière. Fonction Hiver Appuyez sur le bouton Hiver/Été. Le ventilateur fera circuler l’air de bas en haut, dirigeant l’air frais vers la partie supérieure de la pièce. Fonction Été Appuyez sur le bouton Hiver/Été. Le ventilateur fera circuler l’air de haut en bas, dirigeant l’air frais vers la partie inférieure de la pièce. Avertissement Inversez le sens de rotation lorsque le ventilateur est en marche. Maintenez appuyé le bouton pendant environ 3 secondes, vous entendrez un bip et les pales cesseront de tourner progressivement jusqu’à ce qu’elles s’arrêtent presque. Après quelques secondes, les pales tourneront dans le sens contraire. Connexion de la télécommande au ventilateur Appuyez sur le bouton arrêt pendant 5 secondes jusqu’à ce que vous entendiez un bip, puis appuyez sur le bouton de vitesse faible. Brise naturelle Activez ce mode en appuyant sur le bouton correspondant de la télécommande. Le ventilateur fait varier progressivement le niveau de puissance par cycles, ce qui donne une sensation d’air frais. Avertissements - La télécommande utilise la technologie de transmission numérique sans l RF. Si leENERGYSILENCE 4260 FULL

FRANÇAIS ventilateur et la lampe sont tous deux équipés d’un interrupteur, mettez le ventilateur en marche à pleine vitesse et allumez la lumière avant d’utiliser la télécommande. - Si vous ne pouvez pas contrôler le ventilateur ou la lumière à travers l’émetteur, vériez que les piles de la télécommande sont en bon état et assurent un bon contact, que les électrodes positives et négatives sont dans la bonne position et qu’il y a susamment de batterie. - Si le ventilateur ou la lumière ne peuvent pas être contrôlés à travers l’émetteur, vériez s’il y a des produits télécommandés autour et vériez si les boutons de l’émetteur sont actionnés. Les produits dotés d’un système de contrôle à distance similaire peuvent provoquer des interférences. Cela n’inclut pas les télécommandes à distance infrarouges. - Faites attention au voltage du produit. Un voltage trop faible peut empêcher la télécommande de fonctionner. Les spécications techniques concernant le voltage se trouvent dans ce manuel. - Si vous n’allez pas utiliser la télécommande pendant un certain temps, retirez les piles. Changer les piles de la télécommande La télécommande fonctionne avec 2 piles d’1.5 V de type 3AAA. Important: Suivez les instructions et les procédures de recyclage qui gurent sur l’emballage des piles.

1. Ouvrez le compartiment des piles en faisant glisser le couvercle vers le bas.

2. Insérez les piles dans le compartiment en respectant la polarité.

- Assurez-vous de débrancher le ventilateur avant de le nettoyer. - Ne submergez pas et n’éclaboussez aucune des parties de l’appareil avec de l’eau ni avec aucun autre liquide. - N’utilisez aucun solvant ni d’autres produits chimiques pour le nettoyer. - Utilisez un chion propre, doux et humide pour nettoyer la surface de l’appareil.

FRANÇAIS Puissance: 40 W Voltage : 220 - 240 V Fréquence : 50 / 60 Hz LED: 18 W Description Symbole Valeur Unité Débit maximal du ventilateur F 170.6 m

/min Puissance utilisée par le ventilateur P 35 W Valeur du service SV 4.9 (m³/min)/W Consommation d’électricité en mode veille P

Niveau de puissance acoustique du ventilateur L

Vitesse maximale de l’air C 2.75 m/sec Norme de mesure de la valeur du service IEC 60879 Données de contact pour plus d’informations Cecotec Innovaciones S.L. Av. Reyes Católicos, 60 - 46910, Alfafar, Valencia (Espagne) Les spécications techniques peuvent être modiées sans notication préalable an d’améliorer la qualité du produit. Produit fabriqué en Chine I Conçu en Espagne

7. RECYCLAGE DES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce symbole indique que, conformément à la réglementation en vigueur, le produit et/ou la batterie doivent être éliminés séparément des déchets municipaux. Lorsque ce produit atteint la n de sa vie utile, vous devez retirer les piles ou batteries et les apporter à un point de collecte désigné par les autorités locales. Pour obtenir des informations détaillées sur la manière la plus adéquate de vous défaire de vos appareils électriques et électroniques et/ou des batteries correspondantes, vous devez contacter les autorités locales.ENERGYSILENCE 4260 FULL

FRANÇAIS Le respect des lignes directrices susmentionnées contribuera à la protection de l’environnement.

Cecotec est responsable envers l’utilisateur nal ou le consommateur de tout défaut de conformité existant au moment de la livraison du produit dans les termes, conditions et délais établis par la réglementation applicable. Il est recommandé que les réparations soient eectuées par du personnel qualié. Si vous détectez un incident ou un problème avec le produit, vous devez contacter le Service Après-Vente ociel de Cecotec au +34 9 63 21 07 28.

Les droits de propriété intellectuelle des textes de ce manuel appartiennent à CECOTEC INNOVACIONES, S.L. Tous droits réservés. Le contenu de cette publication ne peut être, en totalité ou en partie, reproduit, stocké dans un système de récupération de données, transmis ou distribué par quelque moyen que ce soit (électronique, mécanique, photocopie, enregistrement ou similaire) sans l’autorisation préalable de CECOTEC INNOVACIONES, S.L.ENERGYSILENCE 4260 FULL
