MANUALE UTENTE EnergySilence Aero 4260 Full CECOTEC

Manuale diistruzioni

1. Partie componenti 65
2. Prima dell'uso 65
3. Montaggio dell'apparecchio 66
4. Funzionamento 67
   5.Pulizia e manutenzione 69
5. Specifiche tecniche 69
6. Riciclaggio apparecchiature
   elettriche ed elettroniche 70
7. Garanzia e supporto tecnico 71
8. Copyright 71

INDICE

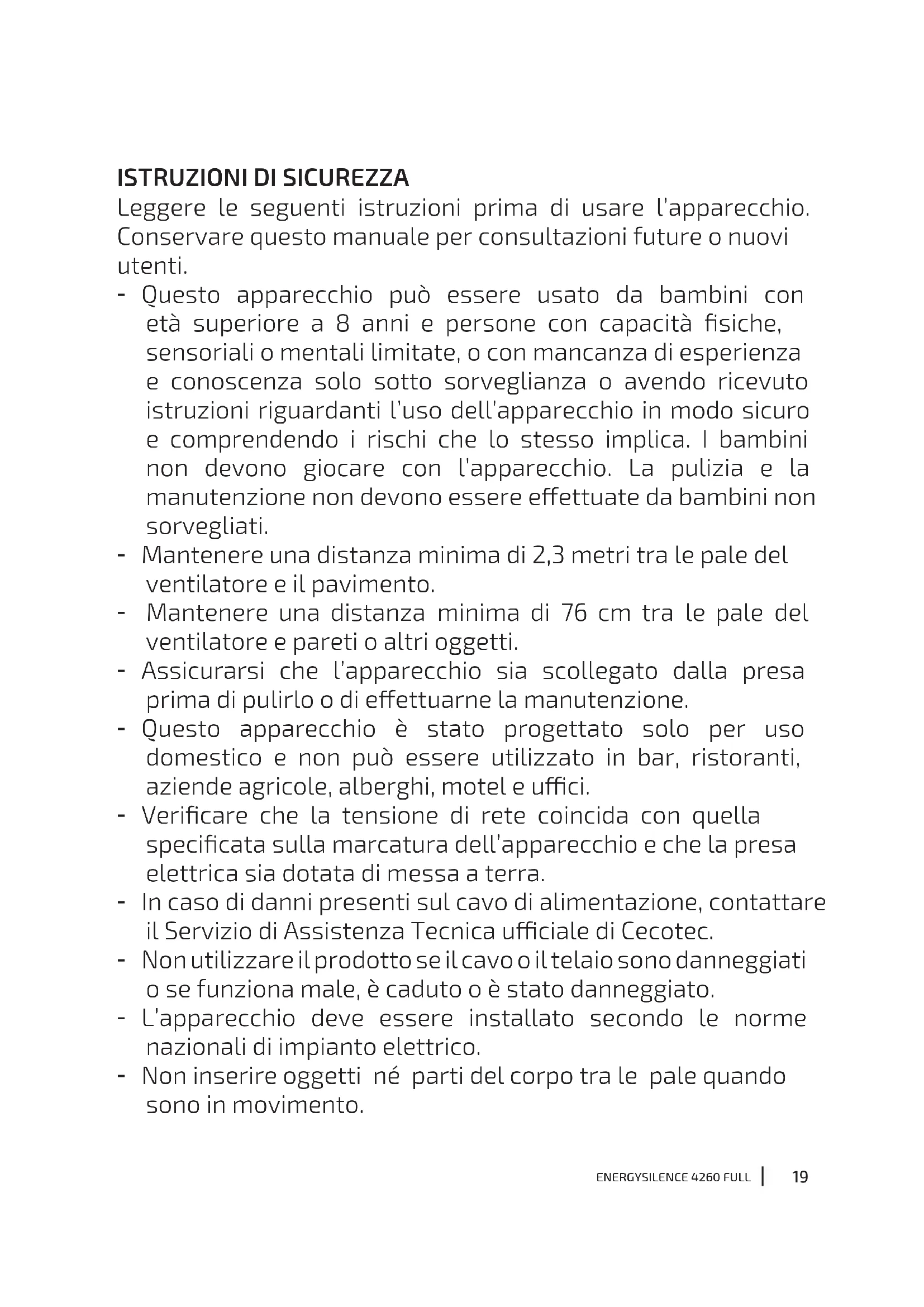

ISTRUZIONI DI SICUREZZA

Leggere le seguenti istruzioni prima di usare l'apparecchio. Conservare quello manuale per consultazioni future o nuovi utenti.

• Questo apparecchio può essere usato da bambini con età superiore a 8 anni e persone con capacité fisiche, sensoriali o mentali limitate, o con mancanza di esperienza e conoscenza solo quello sorvegianza o avendo ricevuto istruzioni riguardanti l'uso dell'apparecchio in modo sicuro e comprehendendo i rischi che lo stesso implica. I bambini non devono gliocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati.
• Mantenere una distanza minima di 2,3 metri tra le pale del ventilatore e il pavimento.
• Mantenere una distanza minima di 76 cm tra le pale del ventilatore e pareti o altri oggetti.
• Assicurarsi che l'apparecchio sia scollegato alla presa prima di pulirlo o di effettuarne la manutenzione.
• Questo apparecchio è stato progettato solo per uso domestico e non può essere utilizzato in bar, ristoranti, aziende agricole, alberghi, motel e uffici.
• Verificare che la tensione di rete coincida con那一 specificata sulla marcatura dell'apparecchio e che la presa elettrica sa dotata di messa a terra.
• In caso di danni presenti sul cavo di alimentazione, contattare il Servizio di Assistenza Tecnica ufficiale di Cecotec.
• Non utilizzato il prodotto se il cavo o il telaio sono danneggiato o se funzione male, è caduto o è stato danneggiato.
• L'apparecchio deve essere installato secondo le norme nazionali di impianto elettrico.

• Non insere oggetti né parti del corpo tra le pale quando sono in movimento.

• Per ridurre il rischio di danni, fissare il ventilatore direttamente alla struttura di supporto dell'edificio comeindicato in questo manuale e utilizzato unicamente partie ecomponenti fornite e consigliate da Cecotec.

• Per evitare il rischio di scariche elettriche, scollegare la rete elettrica principale spegnendo gli interruptori di potenza prima di installare o riparare il ventilatore.
• Il cablaggio deve essere conforme alle norme elettriche nazionali.
• Il cavo delve essere correttamente connesso a terra per evitare possibili incidenti.
• L'apparecchio deve essere installato secondo le norme nazionali di impianto elettrico.
• Mai installare il ventilatore in una stanza con molta umidità.
• Fare molta attenzione se si è vicini alle pale del ventilatore.
• Per controllare la velocità delle pale del ventilatore, utilizzare unicamente i mezzi di controllo della velocità forniti da Cecotec.
• Non piegare né curvare ilsystema di presa delle pale durante l'installazione e la pulizia.
• Per garantire il corretto funzionamento del dispositivo, la pulizia e manutenzione devono essere effettuate in linea con quanto spiegato in quello manuale di istruzioni. Specnere e scollegare l'apparecchio prima di pulirlo.
• Verificare che il ventilatore non venga collocato vicino a tende o qualsiasi altri oggetto che possa impligliarvisi.
• Mantenere tutto il materiale di imballaggio (sacchetti di plastica, scatole, polistirolo, ecc.) e lepile fuori alla portata dei bambini per garantire la loro sicurezza.
• Si consiglia di chiedere l'assistenza di un'altra persona per l'infallazione del prodotto.
• Questo prodotto è stato progettato esclusivamente per uso domestico.

Istruzioni relative all'uso delle pile

• L'ingestione di pile cui cause usioni, perforazione dei tessuti molli e morte. Può causare gravi usioni entro due ore dall'ingestione.
• In caso di ingestione dellepile, dirigersi immediatamente al centro medico più vicino.
• Non permettere ai bambini di sostituire lepile nella supervisione di un adulto.
• Non smontare, après o danneggiare le pile.
• Mantenere lepile fuori alla portata dei bambini. Prestare particolare attenzione allepile di piccole dimensioni. In caso di ingestione di una pila, rivolgersi immediatamente a un medico.
• Non esporre le pile al calore o al fuoco. Evitare la conservazione alla luce diretta del sole.
• Evitare di cortocircuito are un elemento o pila. Non conservare lepile o batterie in modo disordinato, in una scatola o in un cassetto dove possano entrare in cortocircuito tra loro o essere messe in cortocircuito da altri oggetti metallici.
• La batteria può perdere in condizioni estreme. In caso di perdita di una pila, evitare che il liquido entri in contatto con la pelle o gli occhi. Se il liquido viene a contatto con la pelle, trattare immediatamente l'area lavandola con acqua e sapone. Se il liquido viene a contatto con gli occhi, sciacquare immediatamente gli occhi con abbondante acqua pulita per almeno 10 minuti e rivolgersi a un medico. Utilizzare quanti per maneggiare lepile e smaltirle immediatamente secondo la normativa locale.
• Osservare i simboli di positivo (+) e negativo (-) sulle pile e sul telecomando e assicurarsi che siano inserte correttamente.

• Si sconsiglia l'uso di pile incompatibili con quello apparecchio.

• Non mischiarepile di fabbricazione,capacità o dimensioni diverse.L'uso delle pile da parte di bambini è consentito solo fatto stretta supervisione.

• Acquistare solo le pile consigliate.
• Mantenere le pile pulite e asciutte. Pulire i terminali delle pile con un panno pulito e asciutto se sporche.
• Conservare il manuale diistruzioni originale dell'apparecchio per riferimenti futuri.
• Se possibile, rimuovere le pile quando non vengono utilizzate.

INSTRUÇÉS DE SEGURANÇA

1. Supporto di montaggio
2. Calotta
3. Sfera a suspENSIONE
4. Asta centrale
5. Copertura decorativa
6. Scocca superiore
7. Accoppiamento del motore
8. Motore
9. Supporto delle pale
10. Viti
11. Pale
12. Coperchio del connettore
13. Supporto luce LED
14. Scheda LED
15. Plafoniera
16. Telecomando
17. Attrezzatura per il montaggio

NOTABENE:

Le immagini di questo manuale sono rappresentazioni schematiche e potrebbero non corrispondere esattamente all'apparecchio.

2. PRIMA DELL'USO

• Questo apparecchio ha un imballaggio progettato per proteggerlo durante il trasporto. Estrarre l'apparecchio alla scatola e rimuovere tutto il materiale presente nella'imballaggio. Conservare la scatola originale e gli altri elementi in un luogo sicuro per prevenir danni all'apparecchio in caso di necessità di trasportarlo in futuro. Se si desidera smaltire l'imballaggio originale, assicurarsi di riciclare tutti gli elementi in modo appropriato.
• Verificare che tutte le parti e i componenti siano inclusi e in buono stato. Se uno diesso mancasse o non fosse in buone condizioni, contattare immediatamente il Servizio di Assistenza Tecnica ufficiale di Cecotec.

Contenuto della scatola:

• Ventilatore da soffitto
• Telekomando
  Kit di montaggio
• Il presente manuale di istruzioni

ITALIANO

3. MONTAGGIO DELL'APPARECCHIO

Istruzioni generali per il montaggio

• Se si appende il ventilatore da un gancio, quest'ultimo dovrà essere in grado di sostenere un peso minimo di 100 kg.
• Per evitare lesioni e danni personali, assicurarsi che lo spazio dove si vada a installare il dispositivo permetta una distanza tra le pale e il pavimento di 2,3 m e di 76 cm tra le pale e la parete o qualsiasi altri oggetto. Fig. 3
• Assicurarsi che la struttura della stanza possa sostenere il peso totale del ventilatore.
• Questo ventilatore può essere installato sia su soffitti normali che a volta o inclinati utilizzando l'asta. La lunghezza di sospensione può essere aumentoata utilizzando l'astà centrale più lunga.

Montaggio in base al tipo di soffitto. (Fig. 4):

1. Soffitti normali
2. Soffitti inclinati (potrebberichiedere un'asta verticale piu lunga, non fornita da Cecotec)
3. Soffitto in legno. Fig. 5
4. Soffitto in cemento. Fig. 6

Legenda della figura 7:

1. Nero e blu
2. Bianco
3. Messa a terra
4. Fase (Marrone/Nero)
5. Neutro (Blu)
6. Messa a terra

Per il montaggio di quello ventilatore da soffitto, seguire le istruzioni riportate di seguito (Fig. 3-12):

1. Rimuovere i perni inferiori e superiori alla barra di fissaggio e rilasciere la sfera a suspensione all'estremita superiore della barra.
2. Far passare il cablaggio dal corpo principale attraverso la barra di fissaggio.
3. Fissare la barra di fissaggio al corpo principale inserendo il perno attaverso la barra di fissaggio e l'ancoraggio del corpo principale. Stringere le viti fornite nell'ancoraggio del corpo principale per fissare correttamente la barra di fissaggio.
4. Rimuovere le quattro viti che unisceono la calotta superiore al supporto di montaggio. Inserire la calotta superioreattraverso la barra di fissaggio.
5. Inserire il perno per i fori del perno situati all'estremità superiore dell'asta centrale. Una volta inserto, far scivolare la sfera a sospensione verso l'alto per collocarla nella stessa estremità superiore dell'asta centrale e fissarla con una delle viti fornite. Fig. 8-9

6. Assicurarsi che il perno si incastri nelle fissure dell'interno della sfera a sospensione al momento di avvitare.

7. Marcare il centro del supporto di montaggio e utilizzato le due viti autofilettanti in dotazione con le rispettive rondelle e rondelle di bloccaggio a pressione per fissare il supporto di montaggio a soffitti in legno.

Avverenza

Le viti autofilettanti possono essere utilizzate unicamente per soffitti in legno. Nel caso di realizzare il montaggio di soffitti a mattoni o a trave, utilizzato un trapano per fare fori e tasselli o viti ad espansione (non incluse).

1. Rimuovere le viti situate nella parte inferiore del motore attraverso il foro del supporto della lampada, Fig. 10
2. Fissare le pale ai supporti delle pale utilizzando le viti, le rondelle e i dadi in dotazione; quando, avvitare l'insieme di pale e rispetti supporti al corpo principale del ventilatore. Poiché le pale sono reversibili, scegliere il dato su cui avvitarle, Fig. 10
3. Fissare il supporto della sched a LED alla struttura principale del motore tramite le viti che si trovano sulla parte inferiore della struttura principale, Fig. 11.
4. Una volta avvitato il supporto di montaggio, è necessario collegare il cablaggio. Collegare innanzitutto il cavo a connessione rapida alla presa di corrente sul supporto di montaggio. Seguire il codice colore (Fig. 8). All'altra estremità della morsettiera, collegare il cablaggio dell'impianto di casa.
5. Alzare l'insieme precedentemente montato del ventilatore fino al supporto di montaggio e passare la sfera a sospensione per il foro del supporto di montaggio.
6. Collegare i fili che escono dall'asta centrale a quelli del supporto d'installazione utilizzando i due connettori rapidi.
7. Far scorrere la calotta versuso l'alto di modo che tutte le connessioni rimangano dentro e avvitarlo al supporto d'installazione utilizzando le 4 viti (2 per agli latero) ritirati al principio del montaggio.
8. Collegare la scheda LED al connettore rapido del corpo principale e fissarla al supporto della luce LED con i tre magneti in dotazione con la scheda LED.
9. Posizione are la plafoniera sul fondo dell'apparecchio, inserendo le linguette del supporta della lampada nel vetro in modo che sua complemente fissata. Fig.12

Notabene

Le pale bifacciali presentano due superfici con una finitura di alta qualità. Invertendo le pale è possibile create un effetto decorativo adatto all'ambiente.

4. FUNZIONAMENTO

1. Controllo della velocità
2. Funzione Estate/Inverno (inversione di rotazione delle pale)
3. Timer
4. Illuminazione

5. Brezza naturale

6. Utilizzare i tasti di velocità per selezionare il livello di potenza dell'aria.

7. Premere il tasting di spegnimento per spegnere l'apparecchio.
8. Utilizzato i tasti del timer per selezionare il tempo di funzionamento del ventilatore. Il ventilatore si spegnerà una volta trascorso il tempo selezionato.
9. Premere il tasting della luce per accendere e spegnere la lampada.

Funzione Inverno

Premere il tasto Inverno/Estate. Il ventilatore fa circolare l'aria dal basso verso l'alto, portando l'aria fredda alla parte superiore della stanza.

Funzione Estate

Premere il tasto Inverno/Estate. Il ventilatore fa circolare l'aria dall'alto verso il basso, portando l'aria fresca alla parte inferiore della stanza.

Attenzione:

Invertire il senso di rotazione con il ventilatore in funzione. Mantenere premuto il tasto per circa 3 secondi; dopo il segnale acustico, le pale smetteranno di girare progressivement fino a fermarsi. Dop o alcuni secondi, gireranno in senso contrario.

Collegamento del telecomando al ventilatore

Premere il tasting di spegnimento per 5 secondi fino a sentire un segnale acustico; quindi, premere il tasting di velocità Bassa.

Brezza naturale

Attivare esta modalità premendo il tasto corrispondente del telecomando. Il ventilatore variera progressivement il livello di potenza in cicli, fornendo una sensazione di aria fresca.

Attenzione:

• Il telecomando utilizza una Tecnologia di trasmissione digitale Wireless RF. Sia il ventilatore che la lampada disponogo di un interrottore. Accendere il ventilatore a velocità massima e accendere la luce prima di utilizzato il telecomando.
  Se il ventilatore o la luce non possono essere controllati tramite il trasmettitore, controllare che lepile del telecomando siano in buone condizioni e facciano buon dato, che siano inserte correttamente e ben cariche.
• Se il ventilatore o la luce non possono essere controllati dal telecomando, verificare se ci

ITALIANO

sono prodotti telecomandi in giro e controllare se i tasti del telecomando funzionano. Prodotti con un sistema di controllo remoto simile possono causare interferenze. Questo non include telecomandi infrarossi.

• Prestare attenzione alla tensione dell'apparecchio. Una tensione troppo Bassa potrebbe compromettere il funzionamento del telecomando. Le specifiche tecniche si trovano in questo manuale.
• Se non si intende'utilizzare il telecomando per un tempo prolongato, estrarre le pile.

Cambio dellepile del telecomando

Il telecomando funziona con 2 pile da 1,5V di tipo 3AAA.

Importante:Seguire le istruzioni per l'uso e le procedure di riciclaggio riportate sulla confezione della pila.

1. Aprire il vano pila facendo scorrere all'ingiu il coperchio.
2. Inserire le pile nell'apposto vano rispettando la polarità.
3. Chiudere il vano.

5. PULIZIA E MANUTENZIONE

• Assicurarsi scollegare il ventilatore prima di procedere con la pulizia.
• Non sommergere né schizzare acqua o qualsiasi altro liquido sul dispositivo.
• Nonutilizzare dissolvente né和其他 prodotti chimici per pulirlo.
• Utilizzato un panno morbido e umido per pulire la superficie dell'apparecchio.

Descrizione Simbolo Valore Unità
Portata massima del ventilatore F 170.6 m			3/min
Potenza utilizzata dal ventilatore P 35 W
Valore operativo SV 4.9 (m			3/min)/W
Consumo di energia in modalità Standby P	SB	0.45 W
Livello di potenza sonora del ventilatore L	WA	47.0 dB (A)
Velocità massima dell'aria	C 2.75	m/sec
Standard di misurazione del valore del servizio	IEC 60879
Informazioni di lavoro	Cecotec Innovaciones SL. Av. Reyes Católicos, 60, 46910, Alfafar (Valencia)

Le specifiche tecniche possono cancellare nella previa notifica per migliorare la qualità del prodotto.

Fabbricato in China | Progettato in Spagna

7. RICICLAGGIO APPARECCHIATURE ELETTRICHE ED ELETTRONICHE

Questo significato indica che, in conformità con le normative vigenti, l'apparecchio e/o la batteria devono essere smaltiti separatamente dai rifiuti domestici. QuandoQuesto prodotto raggiunge la fine della sua vita utile, è necessario rimuovere le pile/batterie/accumulatori e portarlo in un punto di raccolta designato dalle autorità locali.

Per informazioni dettagliate su come smaltire correttamente le apparecchiature elettriche ed elettroniche e/o le pile/batterie, il consumatore dovrà contattare le autorità locali.

Il rispetto delle linee guida di cui sopra aiutera a proteggere l'ambiente.

8. GARANZIA E SUPPORTO TECHNICO

Cecotec sare responsabile nei confronti dell'utente finale o del consumatore per qualsiasi difetto di conformità essere stente al momento della consegna del prodotto nei termini, condizioni e scadenze stabilite alla normativa vigente.

Si raccomanda che le riparazioni siano effettuate da personale specializzato.

Se si riscontra un problema con il prodotto o in caso di dubbi, si prega di contattare il Servizio di Assistenza Tecnica ufficiale di Cecotec al numero [phone].

9. COPYRIGHT

I diritti di proprietà intellettuale dei testi di quello manuale appartengono a CECOTEC INNOVACIONES, S.L. Tutti i diritti riservati. Il contento di quella pubblicazione non può essere, in tutto o in parte, riprodotto, archiviato in unsystema di recupero, trasmesso o distribuito con qualsiasi mezzo (elettronico, meccanico, fotocopia, registrazione o simile) sulla previa autorizzazione di CECOTEC INNOVACIONES, S.L.
