MODE D'EMPLOI SHG Classic 7 5 kW BioAktiv EINHELL
Montage des Saunahizgerates 6
Consignes de sécurité importantes 26-27
Recommandations pour la mise en service du
fourez auna 27
Instructions de montage 27
Montage de l'appareil de chauffage pour sauna 28
Raccordement électrique à l'unité de commande 29

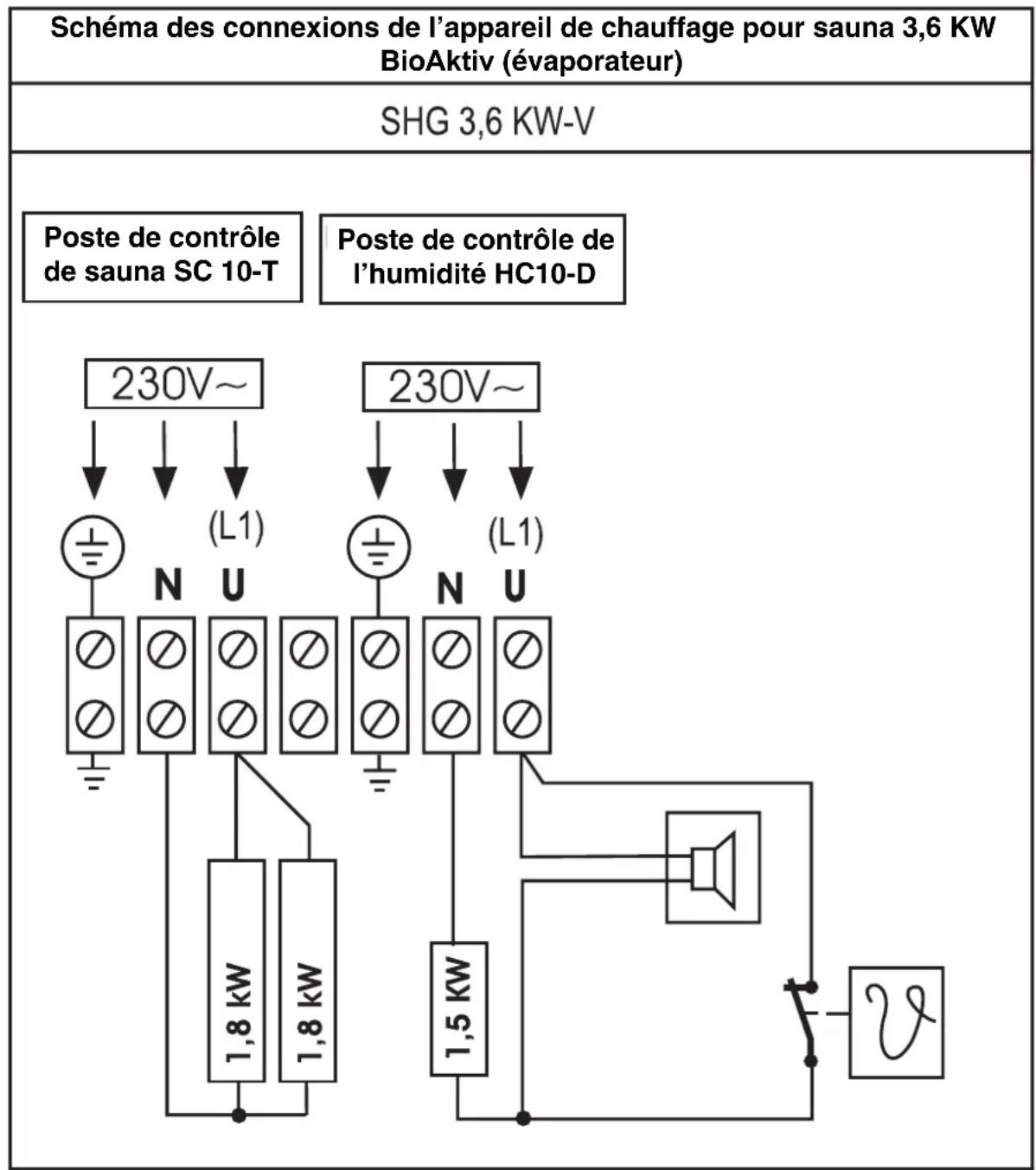

Schéma des connexions SHG-Standard 30

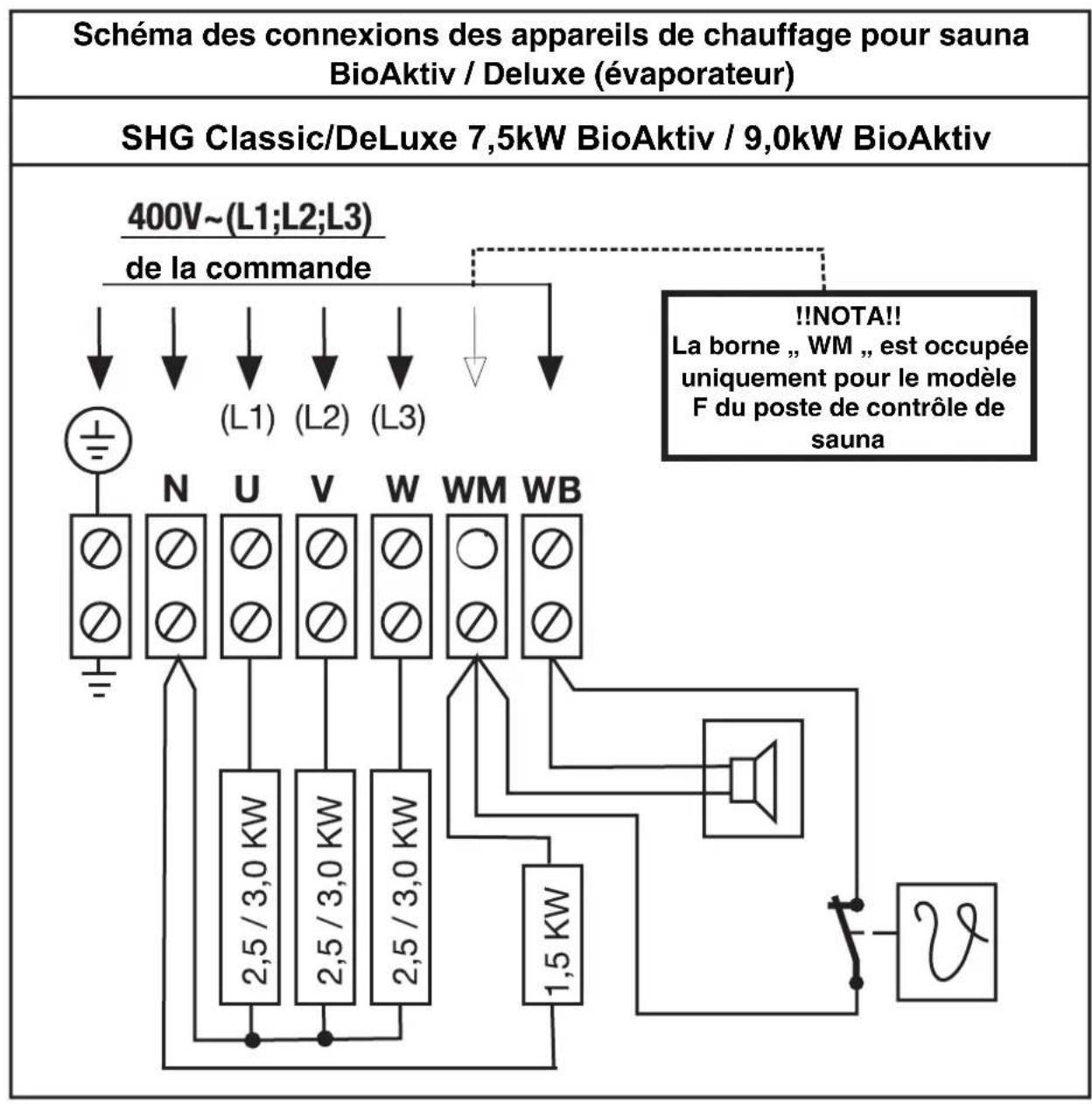

Schéma des connexions SHG évaporateur 31
Schéma des connexions SHG évaporateur 32
Nettoyage et entretien 33
Mettre les pierres du sauna sur la grille de pierres 33
Infusion 33
Que faire en cas de problèmes? 33
Remarques pour l'appareil de chauffage pour
Sauna avec évaporateur intégré 34
Montage du four 34
Consignes générales 35
Types de bains 35-36
Nettoyage et entretien de l'évaporateur 36
Liste des pièces de rechange et plan des
Pièces de rechange 92-93
Déclaration CE de conformité 94
Formulaire de suivi du service 97
Bulletin de garantie 103
Directive relative aux déchets d'équipements
Électriques et électroniques 105
① Indice

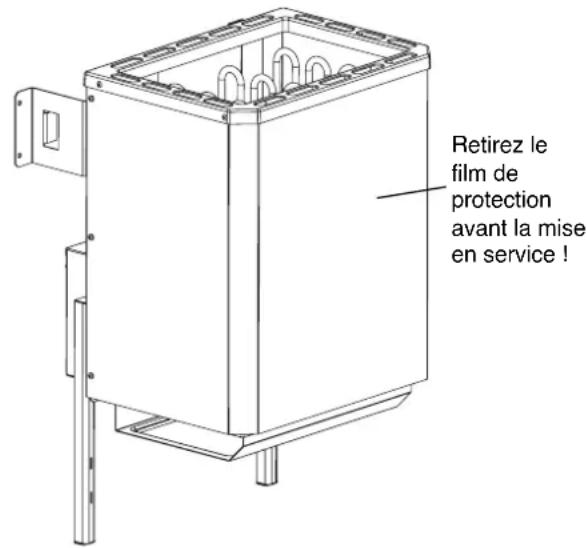

Avant la mise en service, retirez le film de protection
Généralités
Chère Cliente, Cher Client
Avant la mise en service, nous vous prions de lire avec attention ce mode d'emploi. Vous serez ensuite très rapidement familiarisé avec le maniement de l'appareil.
Faites attention pendant le fonctionnement de l'appareil de chauffage pour sauna!
Lors du fonctionnement de l'appareil de chauffage pour sauna, il faut prendre la production de températures très élevées en considération.
L'appareil de chauffage pour sauna est surtout chaud dans la zone supérieure du boîtier.
Les enfants doivent par conséquent être absolument mis à l'écart, puisqu'ils ne détectent pas les risques pouvant être produits lors de la manipulation de cet appareil. Nos appareils sont conformes aux dispositions de sécurité en vigueur. Tous les risques d'accident ne peuvent cependant pas être pris en considération. Afin d'assurer un fonctionnement de votre appareil sans danger, vous devez absolument respecter les consignes de sécurité dans le chapitre correspondant.
Consignes de sécurité importantes
Des températures très élevées sont produites dans la cabine et surtout au niveau du four lors du fonctionnement de votre appareil de sauna. Il existe un danger d'incendie en cas de montage non conforme aux règles de l'art. Veuillez lire les instructions de montage avant de l'utiliser pour la première fois. Respectez particulièrement les cotes et les consignes suivantes.
L'appareil de chauffage pour sauna SHG 3,6 kW est prévu pour une tension d'alimentation de 230 V AC. Les appareils de chauffage pour sauna SHG 7,5 kW, SHG 9,0 kW, SHG 7,5 kW avec évaporateur et SHG 9,0 kW avec évaporateur sont prévus pour une tension d'alimentation de 400 V AC 3 N. Le montage et le branchement électrique du dispositif de sauna et d'autres matériaux d'exploitation électriques doivent uniquement être effectués par un(e) spécialiste. Ce faisant, il faut respecter les mesures de protection nécessaires d'après VDE (en Allemagne : Union Technique de l'Electricité) 0100 49 DA/6 et VDE 0100 partie 703/11.82 4 - Les dispositifs de sauna doivent être placés uniquement dans des cabines de sauna en matériel adéquat, peu résineux et non traité (par ex. épicéa du nord). La hauteur minimale de la cabine de sauna doit s'élever à 1,75 m (dedans). - ATTENTION: retirez absolument l'emballage de protection contre l'humidité dans la boîte de raccordement du four (risque d'incendie) - Dans la cabine du sauna, on doit uniquement monter un appareil de chauffage pour sauna avec une puissance de chauffage correspondante.
| Puisance absorbée $surface de la cabine [KW] [m] | 3] |
| 3,6 env. 4 - 6 | |
| 7,5 env. 8 - 12 | |
| 9,0 env. 10 - 14 |
- Il faut prévoir des bouches d'aspiration et de refoulement dans chaque cabine du sauna. Le refoulement est placé toujours dirigé en diagonale du four de sauna, dans le mur du sauna, dans la zone inférieure. Les bouches d'aspiration et de refoulement ne doivent pas être obturées.
L'unité de commande nécessaire pour la régulation et/ou la commande du four de sauna est fixée à l'endroit ajustat sur le mur de la cabine, les boîtiers de sondes respectifs sont fixés à l'intérieur de la cabine du sauna, conformément aux instructions de montage jointes aux appareils de commande. L'éclairage de la cabine avec l'installation correspondante doit être „protégé contre les projections d'eau“, dans le modèle et approprié pour une température ambiant de C. Par conséquent, il ne faut installer qu'une lampe de sauna avec 40 Watts max., contrôle VDE, en fonction du four de sauna.
Recommandations pour la mise en service du four de sauna
Il est reconnu que les bâtons de chauffage absorbent une humidité résiduelle due aux différences de climat qui conduit au déclenchement de l'interrupteur différentiel, sans que les bâtons de chauffage ne soient justes défectueux. Pour cela, le four de sauna doit rester min. 12 heures dans une pièce à température prévue, lors de grands écarts de température (hiver).
Mesures lorsque l'interrupteur différentiel se déclenche tout de même:
Avec un appareil de mesure de la résistance isolante, l'électricien spécialisé doit vérifier la valeur ohmique entre âme et âme
15-18Ω pour SHG 3,6 kW 33-39Ω pour SHG 3,6 kW
uniquement pour évaporateur
19 - 23 Ω pour SHG 7,5 kW 33-39Ωpour SHG7,5kW
uniquement pour évaporateur
16 - 19,5 Ω pour SHG 9,0 kW 33-39Ωpour SHG 9,0 kW
uniquement pour évaporateur
et âme et masse (pour les fours plus grands 1 MΩ).
Si les différences sont trop élevées, veuillez retourner l'appareil complètement.
Mise à température d'environ 10 minutes sans interrupteur différentiel :
L'électricien spécialisé peut mettre le four de sauna à température env. 10 minutes en prenant en considération le conducteur de protection. Mettre à température 10 minutes. Après 10 minutes, le four est à nouveau raccordé à l'interrupteur différentiel en onne et due forme. Si celui-ci se déclenche tout de
même, veuillez retourner l'appareil complètement au producteur.
Dans tous les cas, le four doit être raccordé en une seule et due forme à l'installation intérieure avec l'interrupteur différentiel, selon VDE 0100.
Instructions de montage
Raccordement électrique à l'unité de commande
Le dispositif de sauna (four de sauna, unité de commande et éclairage, etc.) doit être uniquement raccordé au réseau par un électricien homologué local avec un raccord solide. Toutes les lignes de raccordement posées à l'intérieur de la cabine doivent être appropriées à une température ambianted'au moins C. Une conduite de silicone est pratique. Si des câbles à 1 brin sont utilisés comme ligne de raccordement, ils doivent être protégés par un tube métallique flexible. Vous trouverez la section minimum de la ligne de raccordement et la grandeur minimale de la cabine du sauna dans le tableau suivant.
Montage de l'appareil de chauffage pour sauna

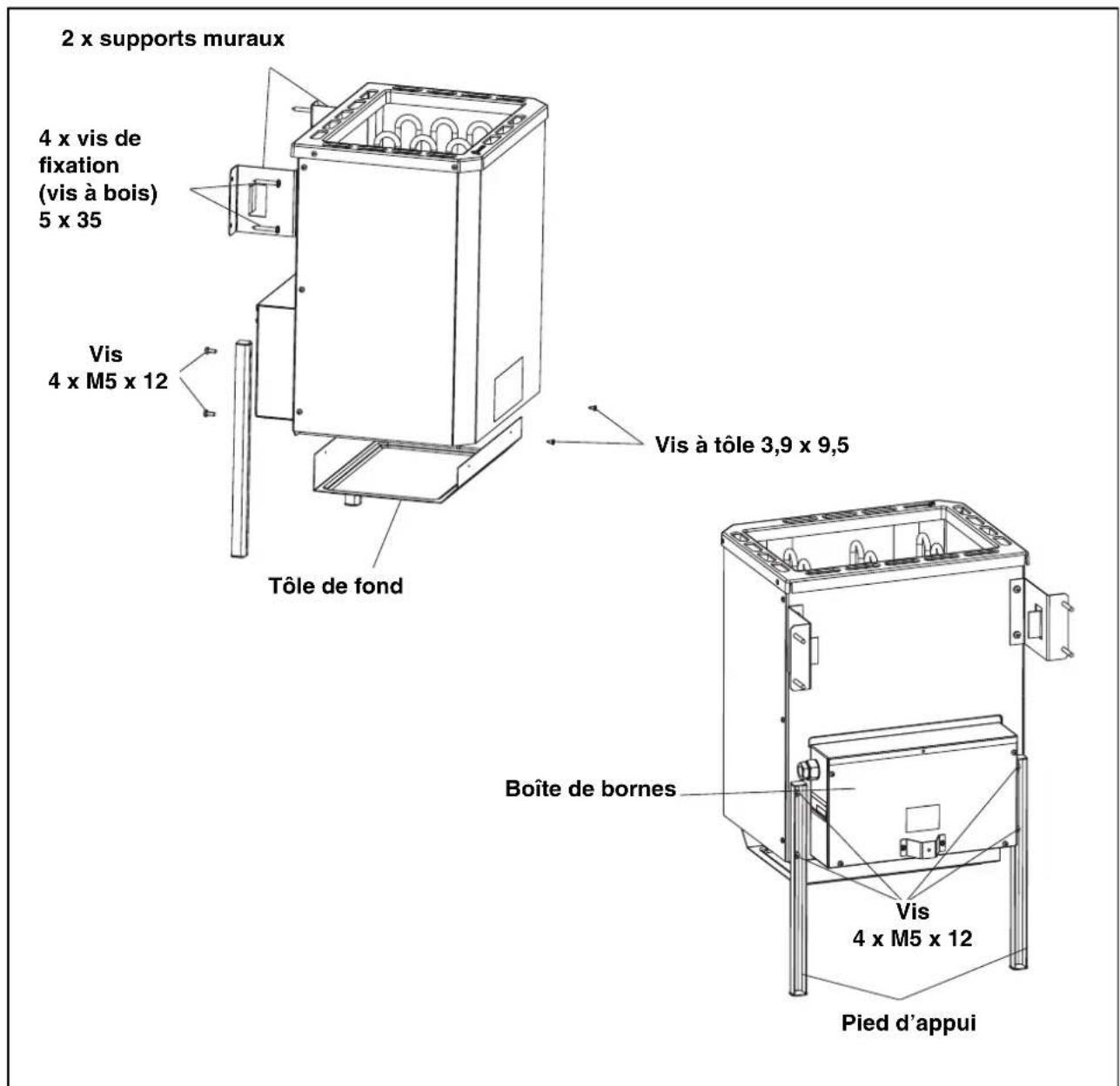

Montez les pieds à l'aide des vis jointes à la livraison (4 pièces M5 x 12) à la paroi arrière du four. Tôle de fond montée sur la chemise intérieure par 4 vis à tôle 3,9 x 9,5. L'introduction du câble secteur dans la boîte à bornes doit être effectuée au niveau du forage prévu à cet effet. Après le raccord électrique du câble secteur, verrouillez la boîte de bornes avec le couvercle (écarteur vers l'extérieur) à nouveau.

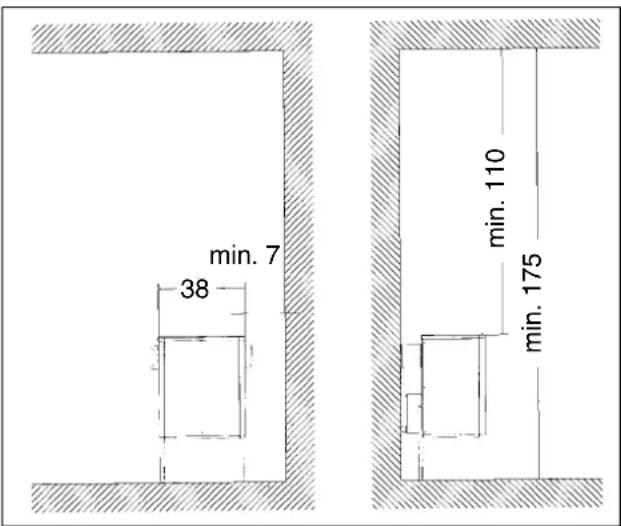

- Mettre le four de sauna devant bouche d’aération. Fixez le support mural du four de sauna au mur de la cabine à l’aide des vis à bois fournies. Introduisez la grille de pierres et déposez les pierres du sauna (cf. Description, Couvrir la grille de pierres avec les pierres, chap., Nettoyage et entretien, p. 30).
Raccordement électrique à l'unité de commande
Le dispositif de sauna (four de sauna, unité de commande et éclairage, etc.) doit être uniquement raccordé au réseau par un électricien homologué local avec un raccord solide. Toutes les lignes de raccordement posées à l'intérieur de la cabine doivent être appropriées à une température ambianted'au moins C. Une conduite de silicone est pratique. Si des câbles à 1 brin sont utilisés comme ligne de raccordement, ils doivent être protégés par un tube métallique flexible. Vous trouverez la section minimum de la ligne de raccordement et la grandeur minimale de la cabine du sauna dans le tableau suivant.
Effectuez le branchement électrique selon le schéma des connexions. Un schéma des connexions est apposé sur la face intérieure du bouchon de raccordement.
Si aucun tube vide n'est présent dans la cabine, percez un gros trou d'env. 10-12 mm dans la paroi de la cabine directement près du four puis tirez le câble à travers de cette dernière vers l'extérieur, puis vers l'unité de commande. Le câble doit être également protégé de tout endommagement à l'extérieur de la cabine, comme tout autre câble de raccordement (câble d'alimentation vers le réseau et vers l'éclairage de la cabine). Ceci peut s'effectuer avec des tubes d'installation ou avec des baguettes couvre-joint en bois.
| Type Puisance d'appareil absorbée une sur face de SHG 7,5 -9,0 en kW cabin en m3 | Pour Sections minimum ums en mm2 (ligne en cuivre) kW : Raccordement à 400 V AC 3N SHG 3,6 kW : Branchement au 230 V 1N | |||
| Conduite Ligne d'alimentation du four de l'unité de par fusibles commande au four en ampôres (silicone) | ||||
| SHG 3,6 kW | 3,6 | env. 4 - 6 | 3 x 1,5 | 3 x 1,5 |
| SHG 7,5 kW | 7,5 | env. 8 - 12 | 5 x 2,5 | 5 x 1,5 |
| SHG 9,0 kW | 9,0 | env. 10 - 14 | 5 x 2,5 | 5 x 1,5 |
| SHG 3,6 kW + 1,5 kW avec évaporateur | 3,6/1.5 | ca. 4-6 | 2 x 3x1,5 | 2 x 3x1,5 |
| SHG 7,5 kW + 1,5 kW avec évaporateur | 7,5 | env. 8 - 12 | 5 x 2,5 | 7 x 1,5 |
| SHG 9,0 kW + 1,5 kW avec évaporateur | 9,0 | env. 10 - 14 | 5 x 2,5 | 7 x 1,5 |
Veillez à ce que les conduites conduisant l'électricité restent invisibles pour des raisons de sécurité au niveau des parois intérieures de la cabine. Pour la plupart des cabines de sauna, des tubes vides sont déjà apposés à cet effet dans les parois avec l'entrée d'air pour la pose des câbles.
Remarque concernant SHG 3,6KW avec évaporateur:
Attention
Le SHG 3,6KW avec évaporateur est alimenté via deux circuits électriques à part.
Avant d'ouvrir la boîte de jonction, déconnecter les deux circuits électriques!
Remarque:
Il faut alimenter l'appareil de commande de sauna et le poste de contrôle de l'humidité du Biomat 3,6 kW avec évaporateur via des câbles d'alimentation protégés respectivement avec 16A. Les câbles d'alimentation des commandes vers le four doivent également être séparés.
Nettoyage et entretien
Mettez le four hors circuit et laissez-le refroidir avant le nettoyage (en passant par l'unité de commande).
Pour le nettoyage et l'entretien du four, aucun produit de nettoyage corrosif ne doit être employé.
Mettre les pierres du sauna sur la grille de pierres
Les pierres du sauna sont naturelles! Les pierres sont déjà prélavées, il est pourtant recommandé d'effectuer à nouveau un nettoyage avec de l'eau claire. Une quantité de pierres de sauna suffisante est fournie.
Un point d'appui est présent sur la couche intérieure du four pour la pose de la grille de pierres.
Placer les grandes pierres en bas, les petites pierres en haut. Placer les pierres espacées de façon à ne pas entraver la circulation de l'air dans le poêle. Des pierres placées trop serrées les unes sur les autres influencent la température de la cabine. Les bâtons de chauffage doivent être totalement recouverts de pierres. Si les pierres commencent à s'effriter, elles doivent être remplacées. Il est recommandé de changer de pierres tous les 2 ans.
Le four ne chauffe pas...
Avez-vous actionné tous les interrupteurs nécessaires? (cf. Mode d'emploi)
Les fusibles de l'installation interne ont sauté ?
Le régulateur de température est-il correctement réglé ? (cf. Mode d'emploi)
Infusion
Le four de sauna est approprié pour les infusions. Ce faisant, respectez les indications : La quantité d'infusion ne doit pas dépasser 15 g/m³ du volume de la cabine. L'infusion doit être répartie uniformément sur les pierres. L'infusion se fait directement sur les pierres chaudes du four. Pour éviter le risque de brûlures dues à la vapeur devenant de plus en plus chaude au fur et à mesure de l'infusion, cette dernière doit toujours s'effectuer du côté de la louche. - Il faut respecter les consignes d'utilisation du produit lors de l'utilisation d'infusions concentrées (par ex. huiles essentielles). Si vous utilisez des concentrations élevées de ce produit, cela peut conduire à des déflagrations. - Les infusions avec des additions de boissons alcoolisées ou d'autres additifs non prévus pour le fonctionnement du sauna ne sont pas autorisés à cause du risque d'incendie.
Montage du four
Les mêmes consignes que pour le montage de l'appareil de chauffage pour sauna standard (cf. page 25) sont valables pour le montage de l'appareil de chauffage pour sauna avec évaporateur intégré. Libre à l'utilisateur de monter le robinet à bouchon sphérique pour la vidange du réservoir d'eau soit à gauche, soit à droite, en fonction de la(meilleure) accessibilité. Un morceau de tuyau pouvant être glissé sur le robinet à bouchon sphérique est livré pour la vidange du réservoir collecteur (par ex. seau).

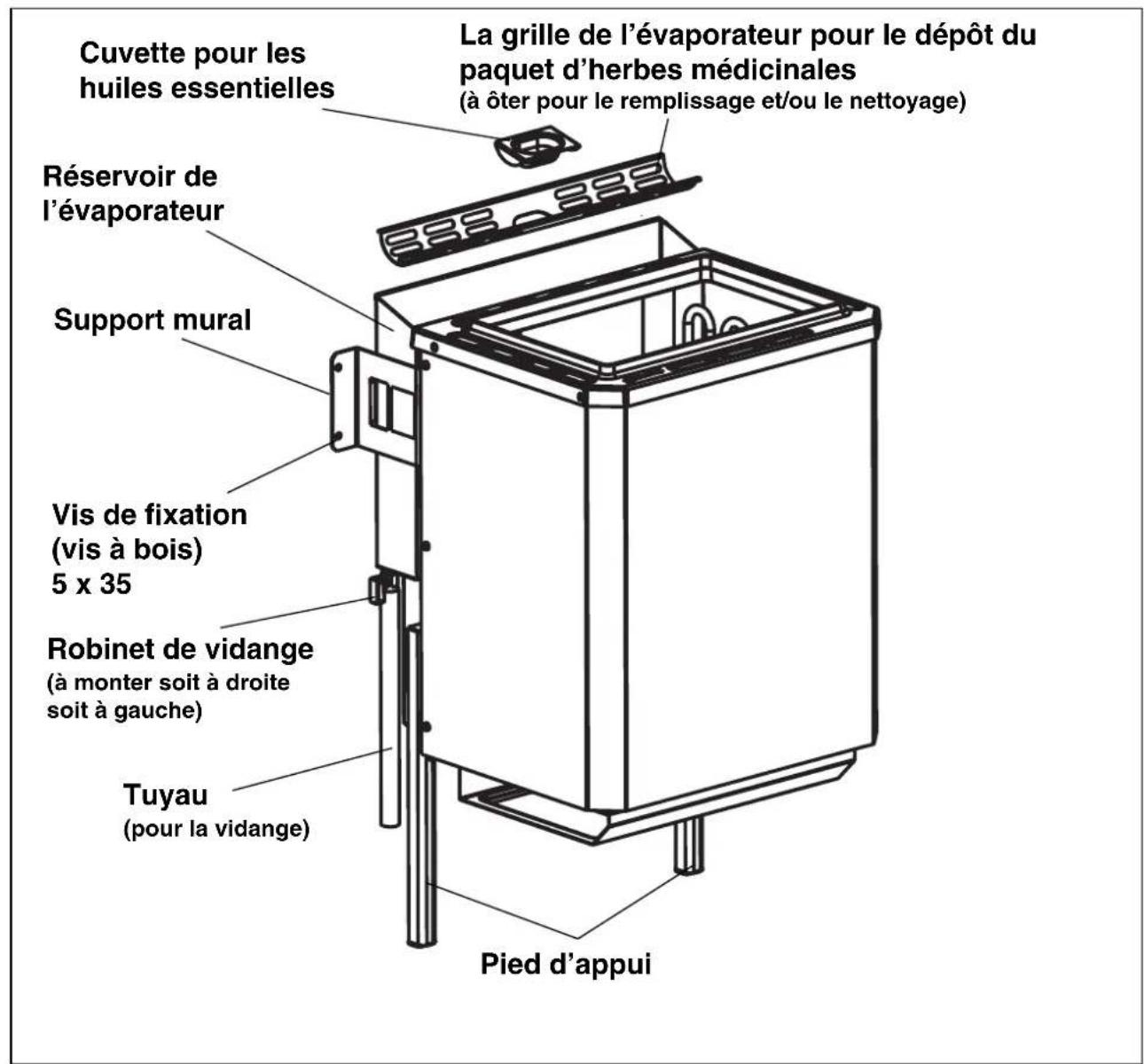

L'ouverture disposée en face dans le réservoir de l'évaporateur doit être obturée avec le tampon borgne 1/8 et le joint en aluminium fournis.
Attention! RISQUE de brulures!
La vapeur monte au niveau du côté supérieur du réservoir de l'évaporateur lors du fonctionnement. Le dépôt des paquets d'herbes médicinales et/ou d'huiles essentielles ne doit pas s'effectuer lors du fonctionnement de l'évaporateur à cause de risques de blessure. Ceci doit s'effectuer si possible avant la mise en service de l'évaporateur.
La quantité de remplissage pour le fonctionnement optimal de l'évaporateur s'élève à env. 3,3 litres. L'eau doit être remplie par le haut. - Dans tous les cas, il faut éviter que le récipient soit rempli „ à ras bord „, sinon cela pourrait conduire au „ débordement „ de l'eau pendant le fonctionnement. - De même, l'évaporateur ne doit pas être mis en service sans eau! - Le niveau de remplissage maximal ne doit pas être dépassé (cf. des deux côtés du panneau de consigne d'avertissement apposé) Le processus de mise à température de l'évaporateur prend quelques minutes. Le temps de mise à température est réduit lorsque pendant celui-ci une valeur d'humidité plus élevée est saisie au niveau de l'unité de commande. L'évaporateur est équipé d'une protection contre la pénurie d'eau. C. a. d., dès que le niveau de remplissage est trop bas, une mise hors circuit automatique de l'évaporateur s'effectue et un signal sonore retentit. Si c'est le cas, il est alors
recommandé de laisser refroidir l'évaporateur pendant quelques minutes avant de replir le réservoir de l'évaporateur à nouveau. Le déclenchement de la protection contre la pénurie d'eau est prévu uniquement pour une situation d'urgence. Il est déconseillé de faire fonctionner l'évaporateur sans le replir jusqu'à ce que ce dispositif de mise hors circuit se déclenche. Ceci est également inutile puisque la quantité d'eau de 3,3 litres suffit pour un fonctionnement en continu d'env. 60 min.
- Après chaque utilisation en mode humide, laissez refroidir l'appareil et vidangez l'eau résiduelle.
Types de bains
Avec l'évaporateur intégré et l'unité de commande correspondante, vous avez la possibilité de faire le réglage pour plusieurs types de bain. En plus du sauna finlandais classique avec des températures entre C et C avec une humidité très faible (max. 15%), vous pouvez également profiter d’un bain humide et/ou aux herbes médicinales avec des températures entre C et C.
Veillez à ce que la température soit limitée à C en mode humide pour des raisons de sécurité et qu'elle le soit bien!
La durée d'un bain humide doit être entre 15 et 30 minutes, en fonction du bien-être. (Un deuxième bain est possible après un moment de repos). Si vous souffrez de troubles cardiaques, de troubles circulatoires, d'une tension artérielle élevée ou autres troubles, vous devez dans ce cas demander l'avis à un médecin avant d'utiliser un sauna.

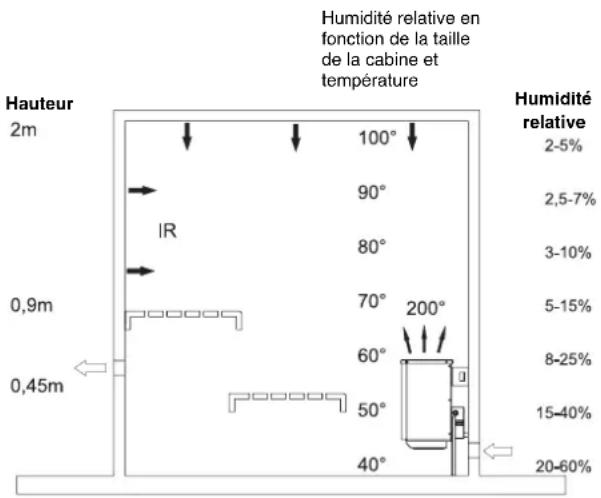

Types de bains en fonction de (humidité/température)
Veuillez n'utiliser que des essences d'herbes médicinales pures et solubles dans l'eau ou un sachet d'herbes médicinales conditionné composé d'huiles végétales ou synthétiques. Ces articles sont disponibles en accessoires dans l'étendue de notre gamme de sauna.
Mettez un peu de produit dilué avec un peu d'eau dans la cuvette pour les herbes médicinales.
N'utilisez jamais des produits d'infusion pour sauna de manière pure. En général, ils ne se dissolvent pas totalement dans l'eau et sont par conséquent inadéquats.
Déposez le sachet d'herbes médicinales sur la grille prévue à cet effet (cf. figure page 31). Les matières odorantes des herbes médicinales se dissolvent grâce à la vapeur montante et se répartissent avec la vapeur dans la cabine.
Avec ce four, vous n'avez pas besoin de renoncer à l'infusion courante à la fin d'une séance de sauna. Cependant, n'utilisez pour infusion que des produits sous forme diluée, prévue par le producteur.
N'utilisez toutefois jamais d'alcool!
Danger d'incendie et d'explosion!
Pour les mêmes raisons, vous ne devez jamais remettre de l'eau pendant ou juste après l'utilisation.
Les bâtons de chauffage seraient refroidis trop
brusquement et poursuivent également être
endommages.
Nettoyage et entretien de l'évaporateur
Veuillez vider l'eau après chaque utilisation de l'évaporateur. Les impuretés eventuelles dues aux essences d'herbes médicinales peuvent être éliminées en rinçant avec de l'eau fraîche. Pour ce faire, raccordez le tuyau au robinet de purge et laissez couler l'eau. Attention! L'eau peut être encore chaude. L'évaporateur est approprié pour le fonctionnement avec de l'eau de durété 1 (1-7 degré de durété allemand). Demandez, si nécessaire, le degré de durété de votre réseau d'eau à votre société de distribution d'eau. Si ce degré de durété est élevé, vous devez utiliser de l'eau déminéralisée. Le réservoir de l'évaporateur doit être détartré en fonction du degré de durété de l'eau, de la même manière que pour une cafetière. Pour de l'eau très calcaire, nous préconisons, pour des installations qui fonctionnent quotidiennement, d'effectuer un détartrage toutes les 2-3 semaines. Faites cependant attention, cette période dépend de façon décisive du degré de durété et de la quantité d'eau évaporée, c'est-à-dire de la durée de service quotidienne. Veillez à ce qu'il y ait toujours suffisamment d'eau dans le réservoir de l'évaporateur pendant le fonctionnement. Il faut éviter une marche à sec fréquente de l'installation car les bâtons de chauffage peuvent s'endommager.
