EX752M - Alimentation électrique Aim TTi - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Aim TTi EX752M - Multimètre numérique
Plage de mesure de tension	0,1 mV à 1000 V
Plage de mesure de courant	0,1 µA à 10 A
Plage de mesure de résistance	0,1 Ω à 40 MΩ
Fréquence de mesure	0,1 Hz à 10 MHz
Affichage	Écran LCD avec rétroéclairage
Utilisation	Idéal pour les applications de test et de dépannage électrique
Alimentation	Piles 9V
Dimensions	220 x 100 x 50 mm
Poids	Environ 500 g
Maintenance	Nettoyage régulier de l'appareil et vérification des piles
Sécurité	Conforme aux normes de sécurité IEC 61010-1
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - EX752M Aim TTi

Comment allumer l'Aim TTi EX752M ?

Pour allumer l'Aim TTi EX752M, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez également de changer de prise.

Comment régler la fréquence sur l'Aim TTi EX752M ?

Utilisez les boutons de réglage situés sur le panneau pour ajuster la fréquence. Consultez le manuel pour des instructions détaillées sur les valeurs spécifiques.

L'appareil affiche un message d'erreur, que faire ?

Si un message d'erreur s'affiche, consultez le manuel d'utilisation pour identifier le code d'erreur et suivre les instructions de dépannage.

Comment effectuer une calibration de l'appareil ?

Pour calibrer l'Aim TTi EX752M, suivez les étapes de calibration indiquées dans le manuel. Assurez-vous d'utiliser les équipements de référence appropriés.

L'appareil chauffe-t-il pendant son utilisation ?

Il est normal que l'Aim TTi EX752M chauffe pendant l'utilisation. Assurez-vous qu'il est bien ventilé et ne bloquez pas les évents.

Comment réinitialiser les paramètres d'usine ?

Pour réinitialiser les paramètres d'usine, allez dans le menu des paramètres et sélectionnez l'option de réinitialisation. Confirmez votre choix.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site officiel du fabricant ou fourni avec l'appareil lors de l'achat.

Quels accessoires sont compatibles avec l'Aim TTi EX752M ?

Vérifiez la section des accessoires sur le site du fabricant pour voir la liste des accessoires compatibles avec l'Aim TTi EX752M.

Comment contacter le support technique ?

Pour contacter le support technique, visitez le site web du fabricant et utilisez les informations de contact fournies dans la section assistance.

MODE D'EMPLOI EX752M Aim TTi

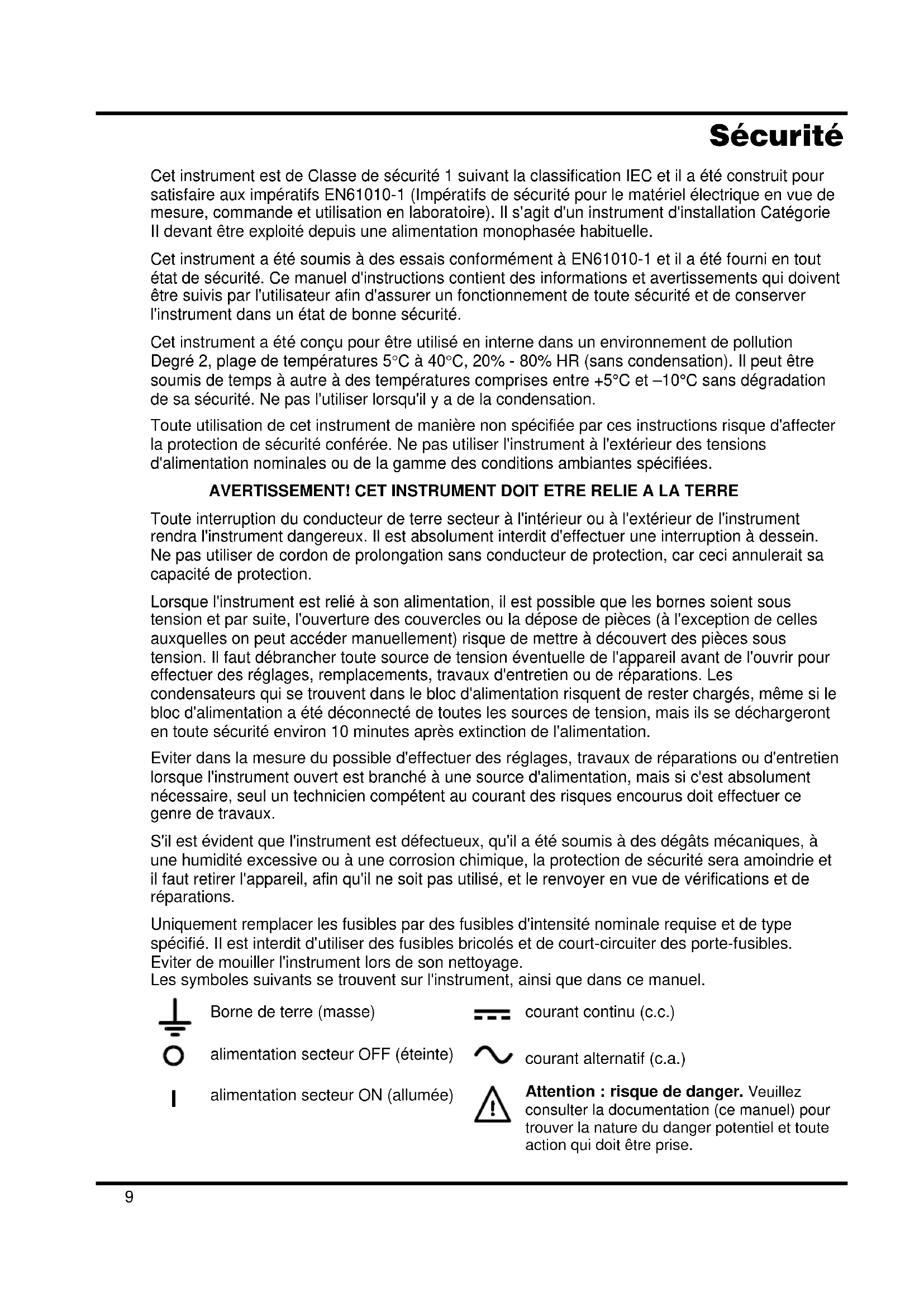

Sécurité Cet instrument est de Classe de sécurité 1 suivant la classification IEC et il a été construit pour satisfaire aux impératifs EN61010-1 (Impératifs de sécurité pour le matériel électrique en vue de mesure, commande et utilisation en laboratoire). Il s'agit d'un instrument d'installation Catégorie II devant être exploité depuis une alimentation monophasée habituelle. Cet instrument a été soumis à des essais conformément à EN61010-1 et il a été fourni en tout état de sécurité. Ce manuel d'instructions contient des informations et avertissements qui doivent être suivis par l'utilisateur afin d'assurer un fonctionnement de toute sécurité et de conserver l'instrument dans un état de bonne sécurité. Cet instrument a été conçu pour être utilisé en interne dans un environnement de pollution Degré 2, plage de températures 5°C à 40°C, 20% - 80% HR (sans condensation). Il peut être soumis de temps à autre à des températures comprises entre +5°C et –10°C sans dégradation de sa sécurité. Ne pas l'utiliser lorsqu'il y a de la condensation. Toute utilisation de cet instrument de manière non spécifiée par ces instructions risque d'affecter la protection de sécurité conférée. Ne pas utiliser l'instrument à l'extérieur des tensions d'alimentation nominales ou de la gamme des conditions ambiantes spécifiées. AVERTISSEMENT! CET INSTRUMENT DOIT ETRE RELIE A LA TERRE Toute interruption du conducteur de terre secteur à l'intérieur ou à l'extérieur de l'instrument rendra l'instrument dangereux. Il est absolument interdit d'effectuer une interruption à dessein. Ne pas utiliser de cordon de prolongation sans conducteur de protection, car ceci annulerait sa capacité de protection. Lorsque l'instrument est relié à son alimentation, il est possible que les bornes soient sous tension et par suite, l'ouverture des couvercles ou la dépose de pièces (à l'exception de celles auxquelles on peut accéder manuellement) risque de mettre à découvert des pièces sous tension. Il faut débrancher toute source de tension éventuelle de l'appareil avant de l'ouvrir pour effectuer des réglages, remplacements, travaux d'entretien ou de réparations. Les condensateurs qui se trouvent dans le bloc d'alimentation risquent de rester chargés, même si le bloc d'alimentation a été déconnecté de toutes les sources de tension, mais ils se déchargeront en toute sécurité environ 10 minutes après extinction de l'alimentation. Eviter dans la mesure du possible d'effectuer des réglages, travaux de réparations ou d'entretien lorsque l'instrument ouvert est branché à une source d'alimentation, mais si c'est absolument nécessaire, seul un technicien compétent au courant des risques encourus doit effectuer ce genre de travaux. S'il est évident que l'instrument est défectueux, qu'il a été soumis à des dégâts mécaniques, à une humidité excessive ou à une corrosion chimique, la protection de sécurité sera amoindrie et il faut retirer l'appareil, afin qu'il ne soit pas utilisé, et le renvoyer en vue de vérifications et de réparations. Uniquement remplacer les fusibles par des fusibles d'intensité nominale requise et de type spécifié. Il est interdit d'utiliser des fusibles bricolés et de court-circuiter des porte-fusibles. Eviter de mouiller l'instrument lors de son nettoyage. Les symboles suivants se trouvent sur l'instrument, ainsi que dans ce manuel.

alimentation secteur OFF (éteinte)

alimentation secteur ON (allumée) Attention : risque de danger. Veuillez consulter la documentation (ce manuel) pour trouver la nature du danger potentiel et toute action qui doit être prise.10 Installation Tension de secteur opérationnelle Cet instrument a une plage d'entrée universelle et il fonctionne sur une alimentation secteur de 115 V ou de 230 V, tension nominale, sans ajustement aucun. Vérifier que l'alimentation locale satisfait aux impératifs d'entrée c.a. indiqués aux Caractéristiques techniques. Câble secteur Brancher l’appareil sur l’alimentation secteur à l’aide du cordon secteur fourni. S’il s’avère nécessaire d’utiliser une fiche secteur destinée à un autre type de prise murale, employer un cordon secteur correctement dimensionné et homologué en l’équipant de la fiche murale voulue et d’un connecteur IEC60320 C13 du côté de l’appareil. Pour déterminer l’intensité nominale minimale du cordon en fonction de l’alimentation sur secteur prévue, consulter les caractéristiques de puissance nominale figurant sur le matériel ou dans le chapitre Spécifications. AVERTISSEMENT ! CET APPAREIL DOIT ETRE RELIÉ À LA TERRE. Toute interruption du conducteur de terre de la prise secteur à l'intérieur ou à l'extérieur de l’appareil rendra ce dernier dangereux. Il est interdit d'effectuer une coupure intentionnelle. Ventilation L’alimentation est très performante, mais elle peut toutefois générer beaucoup de chaleur à puissance maximale. L’alimentation a besoin d’un refroidissement par convection uniquement et il est donc important que la ventilation ne soit jamais réduite, afin d’assurer une bonne performance et sécurité. Connexions Toutes les connexions sont effectuées au panneau avant. La charge doit être reliée aux bornes positive (rouge) et négative (noire) marquées OUTPUT (Sortie). Relier à une sortie ou aux deux, selon les besoins, pour le mode sélectionné, voir la section Fonctionnement. Avertissement ! Les tensions supérieures à 70 Vcc sont dangereuses sous tension selon la norme EN 61010-1 et le plus grand soin doit être pris lors de l'utilisation de tensions supérieures à ce niveau.

Les bornes d'attache de sécurité universelles utilisées pour la sortie satisfont aux conditions d'isolation renforcée pour des tensions supérieures à 250 Vcc, car les lignes de fuite et la distance d'isolement jusqu'aux contacts de la borne sont >2,5 mm, même lorsque la borne est totalement ouverte. Toutefois, il est vivement recommandé de serrer les bornes d'attache à fond et de n’effectuer les connexions qu'à l'aide de fils munis de bouchons de sécurité à protection fixe de 4 mm. S’assurer que le circuit sur lequel sont effectuées les connexions est correctement isolé ; aucune des pièces accessibles du circuit externe ne devrait être dangereuse lorsque l'appareil est sous tension dans des conditions normales ou lorsqu'une seule faute est détectée, conformément à la norme EN61010-1. OUTPUT (sortie) doit toujours être hors tension lors de la connexion à l’instrument. La borne désignée est reliée au châssis et à la terre de protection.11 Fonctionnement Le fonctionnement des deux sorties est identique en mode A (mode indépendant); la description suivante s'applique aux deux. En mode B et en mode C seule la sortie 2 est active et la sortie 1 est désactivée; la description s'applique donc uniquement à la sortie 2, voir la section Sélection de mode. Réglage de la sortie L’interrupteur POWER (alimentation) sur (l) et la sortie éteinte, il est possible de régler avec précision la limite de tension et de courant de sortie au moyen des commandes VOLTAGE (Tension) et CURRENT (Courant); l’appareil de mesure gauche indique la tension réglée et l’appareil droit le courant maximum réglé. Lorsque le commutateur de sortie est sur marche, le témoin ON (Marche) s’allume; l’appareil de mesure gauche indique alors la tension véritable et l’appareil droit le courant de charge véritable. Tension constante Les commandes VOLTAGE de réglage grossier et de précision permettent d’ajuster la tension de sortie; la commande CURRENT règle le courant maximum qui peut être fourni. Courant constant Si la résistance de charge est suffisamment basse qu’un courant supérieur au réglage de limite de courant puisse passer pour la tension de sortie réglée, l’alimentation passera automatiquement en mode de fonctionnement de courant constant. La commande CURRENT ajuste le courant de sortie et les commandes VOLTAGE règlent la tension maximale qui peut être engendrée. Le témoin CC s’allume pour indiquer le mode de courant constant. Sortie de courant instantanée Il est possible de régler la commande de limite de courant pour limiter le courant de sortie continu à des niveaux aussi bas que 10 mA. Toutefois, ainsi que c’est le cas de toutes les alimentations de précision sur banc, un condensateur est relié aux bornes de la sortie, afin de maintenir la stabilité, ainsi qu’une bonne réponse transitoire. Ce condensateur se charge jusqu’à la tension de sortie, et le court-circuitage de la sortie produira une impulsion de courant, lors du déchargement du condensateur indépendamment du réglage de limite de courant. Sélection de mode Les trois modes de fonctionnement sont sélectionnés par le commutateur rotatif du panneau avant situé entre les bornes. Attention. Désactiver les deux sorties avant de changer de mode. On risque en effet d'endommager le circuit alimenté, ainsi que l'appareil en question si le mode est opérationnel lorsqu'une des deux sorties est toujours activée.

Mode A: Le commutateur dans cette position, les sorties fonctionnent indépendamment et elles sont isolées l'une de l'autre. La plage de tension à chaque sortie est de 0-75 V et la plage d'intensité 0-2 A.

Mode B: Le commutateur dans cette position, seule la sortie 2 est active; la plage de tension est de 0-75 V et la plage d'intensité 0-4 A. Les commandes de la sortie 1 sont inopérationnelles et l'affichage est occulté. Les bornes de la sortie 1 sont isolées de celles de la sortie 2. Noter que lorsque la sortie 1 du commutateur de sortie est sur "ON" (Marche), le témoin de sortie est toujours allumé, mais la borne reste en circuit ouvert.

Noter également que la gamme et la mise à l'échelle de la commande de limite de courant doublent de valeur lorsqu'on passe du mode A au mode B, c.-à-d. que lorsque la commande est réglée à une limite de 1,5 A en mode A, la limite passe à 3 A en mode B. Pour éviter d'endommager le circuit soumis aux essais, il est recommandé de désactiver les sorties avant de changer de mode et de régler la limite de courant à la valeur désirée avant d'activer la sortie.12

Mode C: Le commutateur dans cette position, seule la sortie 2 est active; la plage de tension est de 0-150 V et la plage d'intensité 0-2 A. Les commandes de la sortie 1 sont inopérationnelles et l'affichage est occulté. La borne rouge de la sortie 1 est isolée, mais la borne noire reste connectée en interne à la borne noire de la sortie 2. Noter que lorsque la sortie 1 du commutateur de sortie est sur "ON" (Marche), le témoin de sortie est toujours allumé, mais la borne rouge reste en circuit ouvert. Noter également que la gamme et la mise à l'échelle des commandes de tension de la sortie 2 doublent de valeur lorsqu'on passe du mode B au mode C, c.-à-d. que lorsque les commandes sont réglées à 60 V en mode B, la tension de sortie passe à 120 V en mode C. Il faut donc veiller à désactiver les sorties avant de changer de mode et à régler la sortie à la tension correcte avant de l'activer. Protection La sortie dispose d’une protection intrinsèque contre les courts-circuits et elle est protégée contre la tension inverse par une diode; le courant inverse continu ne doit pas dépasser 3 A, bien qu’il soit possible que l’intensité des transitoires soit nettement supérieure. La sortie est protégée contre des tensions directes appliquées en externe jusqu'à 85 V (Modes A et B) ou jusqu'à 170 V (Mode C). Connexion à la charge La charge devra être connectée aux bornes OUTPUT positive (rouge) et négative (noire). Les deux sont entièrement flottantes et l’une ou l’autre peuvent être connectées à la masse.

Avertissement ! Les tensions supérieures à 70 Vcc sont dangereuses sous tension selon la norme EN 61010-1 et le plus grand soin doit être pris lors de l'utilisation de tensions supérieures à ce niveau. Il est vivement recommandé de n’effectuer de connexions qu'à l'aide de fils munis de bouchons de sécurité à protection fixe de 4 mm. S’assurer que le circuit sur lequel sont effectuées les connexions est correctement isolé ; aucune des pièces accessibles du circuit externe ne devrait être dangereuse lorsque l'appareil est sous tension dans des conditions normales ou lorsqu'une seule faute est détectée, conformément à la norme EN61010-1. OUTPUT (sortie) doit toujours être hors tension lors de la connexion à l'instrument. Connexion en série ou en parallèle avec d’autres sorties Les sorties de l’alimentation sont entièrement flottantes et elles peuvent être utilisées en série avec d’autres blocs d’alimentation, afin de produire des tensions c.c. jusqu’à 300 V c.c. Avertissement ! Les tensions supérieures à 70 Vcc sont dangereuses sous tension selon la norme EN 61010-1 et le plus grand soin doit être pris lors de l'utilisation de tensions supérieures à ce niveau.
