MANUAL DE USUARIO EX752M Aim TTi

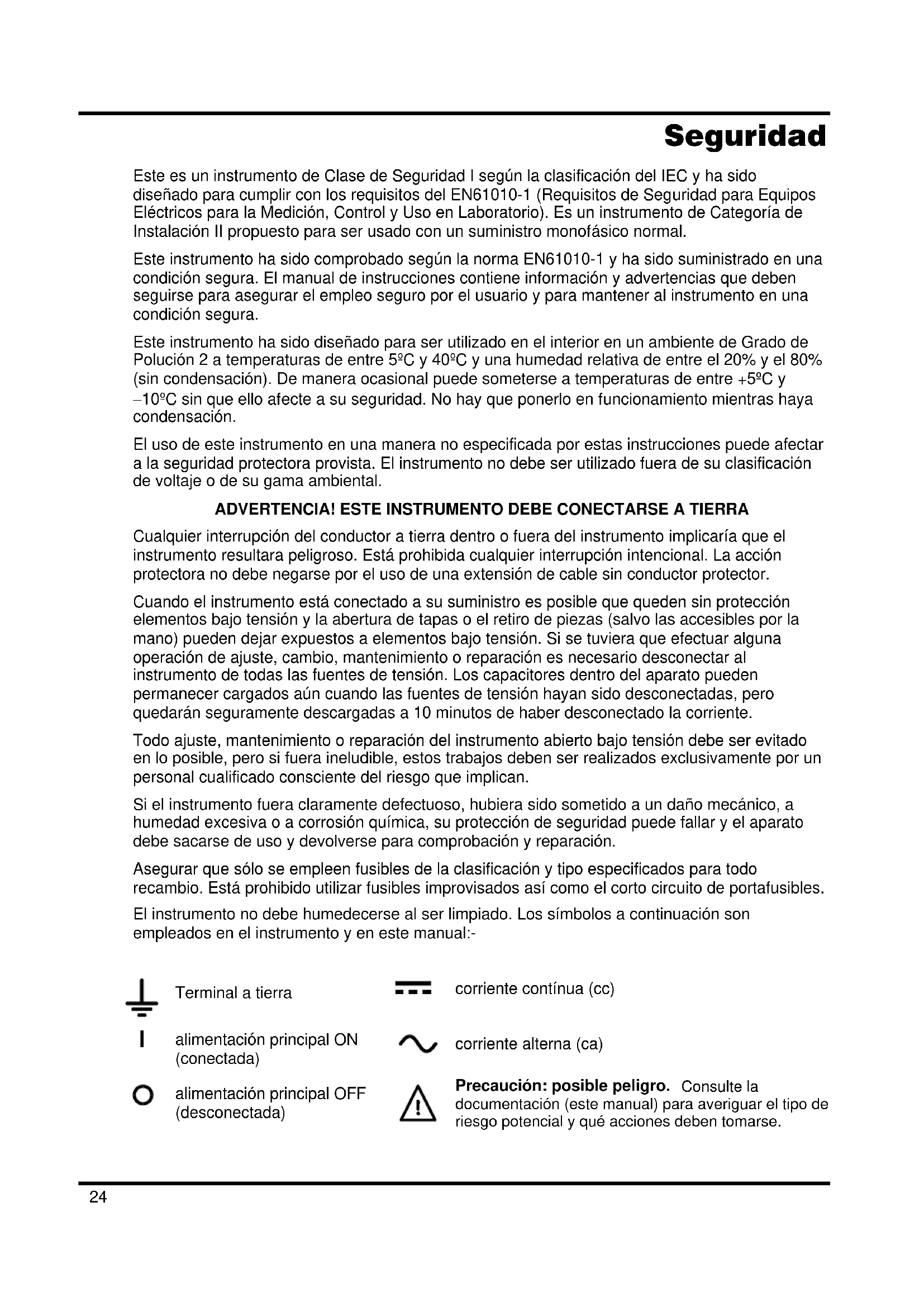

alimentación principal ON (conectada)

corriente alterna (ca) alimentación principal OFF (desconectada) Precaución: posible peligro. Consulte la documentación (este manual) para averiguar el tipo de riesgo potencial y qué acciones deben tomarse.25 Instalación Tensión de la Red Eléctrica Este instrumento tiene un rango de entrada universal y funcionará sin necesidad de ajustes en suministros eléctricos de 115V o 230V. Compruebe que el suministro local satisface los requisitos de entrada CA que se estipulan en Especificaciones. Cable de red Conectar el instrumento al suministro de CA usando el cable de la red incluido. Si requiere un enchufe de la red para una toma de energía diferente, deberá utilizar un conjunto de cable de la red aprobado con la capacidad adecuada provisto del enchufe de pared requerido y un conector IEC60320 C13 para el extremo del instrumento. Para determinar la capacidad mínima de corriente del conjunto del cable para el suministro de CA específico, leer las Especificaciones o la información referente a la potencia de salida del equipo. ADVERTENCIA! ESTE INSTRUMENTO DEBE CONECTARSE A TIERRA Cualquier interrupción del conductor a tierra dentro o fuera del instrumento implicaría que el instrumento resultara peligroso. Está prohibida cualquier interrupción intencional. Ventilación El suministro de fuerza es muy eficaz pero puede generar mucho calor a fuerza plena. El suministro depende de enfriamiento por convección solamente y por lo tanto es importante que la ventilación no esté restringida si se quiere mantener el rendimiento y la seguridad. Conexiones Todas las conexiones se efectuan desde el panel delantero. La carga se ha de conectar a los terminales positivo (rojo) y negativo (negro) marcados OUTPUT (Salida). Conecte a una o ambas salidas, según corresponda al modo seleccionado, ver el apartado Operación.

¡Precaución! De acuerdo con la norma EN 61010-1, los voltajes por encima de 70 V de corriente continua se consideran tensión peligrosa, por lo que deberá adoptarse especial cuidado al utilizar la fuente de alimentación por encima de estos valores.

Los bornes de seguridad universales empleados para la salida de tensión cumplen con los requisitos de aislamiento reforzado para voltajes superiores a 250 V CC puesto que la distancia y el espacio hasta los contactos es superior a 2,5 mm, incluso con el borne completamente abierto. Sin embargo, se recomienda encarecidamente apretar completamente los bornes como medida habitual y realizar las conexiones únicamente con cables que contengan patillas de seguridad de 4 mm con protector fijo. Asegúrese de que el circuito en el que se realicen las conexiones esté correctamente aislado; ninguna parte accesible del circuito externo deberá presentar tensiones eléctricas peligrosas, bien en estado normal o con fallo individual, según define la norma EN 61010-1. Las conexiones al aparato deberán siempre realizarse con la salida de tensión OUTPUT en posición OFF. El borne marcado está conectado al bastidor y a la seguridad de tierra.26 Operación El funcionamiento de ambas salidas es idéntico en el Modo A (modo independiente); la siguiente descripción corresponde a ambas. En el Modo B y Modo C sólo está activa la salida 2 mientras que la salida 1 está inhabilitada; por lo tanto, la descripción sólo corresponde a la salida 2, ver el apartado Selección de modo. Ajuste de la Salida Con el interruptor POWER conectado (l) y se pueden preajustar la salida de la tensión de salida y el límite de corriente con precisión usando los controles de VOLTAGE y CURRENT; el medidor a la izquierda indica la tensión ajustada y el medidor a la derecha indica la corriente máxima preajustada. Cuando se conecta el interruptor de salida , se ilumina la lámpara ON; ahora el medidor a la izquierda indica la tensión efectiva y el medidor a la derecha indica la corriente de carga efectiva. Tensión Constante Se ajusta la tensión de salida usando los controles fino y grueso de VOLTAGE (Tensión); el control de CORRIENTE ajuste la corriente máxima que se puede suministrar. Corriente Constante Si la resitencia de carga es suficientemente baja tal que, con la tensión de salida ajustada, correrá una corriente mayor que el límite de corriente ajustado, y la a,imentación eléctrica cambiará automáticamente a operación con corriente constante. Se ajusta la salida de corriente con el control ‘CURRENT’ y los controles ‘VOLTAGE’ ajustan la tensión máxima que se puede generar. Se ilumina la lámpara CC para indicar el modo de corriente constante. Salida Instantánia de Corriente Se puede ajustar el control de límite de la corriente para limitar la salida de corriente continua a niveles de hasta 10mA. Sin embargo, en común con todas las alimentaciones eléctricas de precisión de banca, se conecta una capacitancia a través de la salida para mantener estabilidad y repuesta buena a tensiones de ondas transitorias. Esta capacitance carga hasta la tensión de salida y un cortocircuito de la salida producirá un pulso de corriente mientras la capacitancia descarga el cual es independiente del límite preajustado de la corriente. Selección de modo Los tres modos de funcionamiento se seleccionan mediante el mando giratorio del panel frontal situado entre los terminales. Precaución. Desactive ambas salidas antes de cambiar de modo. Si el modo se cambia con cualquiera de las salidas todavía activadas, el circuito, así como también la misma unidad, podrían dañarse.

Modo A: Con el interruptor en esta posición, las salidas funcionan independientemente y están aisladas entre sí. El rango de voltaje en cada salida es de 0-75V y el rango de corriente 0-2A.

Modo B: Con el interruptor en esta posición, sólo la salida 2 está activa; el rango de voltaje es de 0-75V y el rango de corriente de 0-4A. Los controles de salida 1 no están operativos y el visor está en blanco. Los terminales de la salida 1 están aislados de los de la salida 2. Recuerde que con el interruptor de salida de la salida 1 en la posición ‘ON’ el piloto de salida se sigue iluminando, pero los terminales permanecen en circuito abierto. Recuerde también que el rango y el escalamiento del control del límite de corriente se doblan cuando se cambia de Modo A a Modo B, es decir, ajustando el control a un límite de 1,5A en el Modo A, el límite se convierte en 3A en el Modo B. Para evitar posibles daños al circuito que se prueba, las salidas se deben desconectar antes de que se cambie el modo y se debe ajustar el límite de corriente al nivel adecuado antes de que se conecte la salida.27

Modo C: Con el interruptor en esta posición, sólo la salida 2 está activa; el rango de voltaje es 0- 150V y el rango de corriente es 0-2A. Los controles de la salida 1 no están operativos y el visor está en blanco. El terminal rojo de la salida 1 está aislado pero el terminal negro permanece conectado internamente al terminal negro de la salida 2. Recuerde que con el interruptor de salida de la salida 1 en la posición ‘ON’ el piloto de salida se sigue iluminando, pero el terminal rojo permanece en circuito abierto. Recuerde también que el rango y el escalamiento del control del límite de corriente se doblan cuando se cambia de Modo B a Modo C, es decir, ajustando los controles a 60V en el Modo B el voltaje de salida se convierte en 120V en el Modo C. Por lo tanto, se ha de tener cuidado para asegurar que las salidas se desconectan antes de que se cambie el modo y que la salida esté configurada al voltaje correcto antes de que se conecte. Protección La salida tiene protección intrínsica contra cortocircuitos y está protegida contra tensiones de polaridad invertida mediante un diodo; La corriente continua al revés no debe exceder 3 Amperios, aunque las ondas transitorias pueden estar mucho superior a esto. La salida está protegida contra tensiones directas aplicadas externamente de hasta 85V (Modos A y B) o 170V (Modo C). Conexión a la Carga La carga debe conectarse a los terminales OUTPUT positivo (rojo) y negativo (negro).Ambas son totalmente flotantes y cualquiera de ellas puede ser conectada a tierra.

¡Precaución! De acuerdo con la norma EN 61010-1, los voltajes por encima de 70 V de corriente continua se consideran tensión peligrosa, por lo que deberá adoptarse especial cuidado al utilizar la fuente de alimentación por encima de estos valores. Se recomienda encarecidamente realizar las conexiones únicamente con cables que contengan patillas de seguridad de 4 mm con protector fijo. Asegúrese de que el circuito en el que se realicen las conexiones esté correctamente aislado; ninguna parte accesible del circuito externo deberá presentar tensiones eléctricas peligrosas, bien en estado normal o con fallo individual, según define la norma EN 61010-1. Las conexiones al aparato deberán siempre realizarse con la salida de tensión OUTPUT en posición OFF. Conexión en Serie o en Paralelo a Otras Salidas Las salidas del suministro de fuerza son completamente flotantes y pueden emplearse en serie con otras unidades de suministro de fuerza para generar altos voltajes de CC de hasta 300V CC. ¡Precaución! De acuerdo con la norma EN 61010-1, los voltajes por encima de 70 V de corriente continua se consideran tensión peligrosa, por lo que deberá adoptarse especial cuidado al utilizar la fuente de alimentación por encima de estos valores.

La tensión máxima admisible entre cualquier borne y la tierra física ( ) es de 300 VCC; la tensión máxima admisible entre uno u otro de los bornes de una salida y cualquier borne de otra salida del mismo suministro también es de 300 VCC. ¡AVISO! Todas las conexiones a los terminales se deben realizar con la salida desconectada en todas las unidades. Se debe observar que la unidad sólo puede suministrar corriente pero no puede sumirla, consecuentemente las unidades no pueden conectarse en serie de modo antifásico.28 La unidad puede conectarse en paralelo a otras para producir una corriente superior. Cuando varias unidades están conectadas en paralelo, el voltaje de salida será igual al de la unidad con el reglaje voltaje de salida superior hasta que la corriente suministrada supere el límite de corriente fijado, lo que resultará en la salida bajando al mayor límite siguiente fijado, y así sucesivamente. En la modalidad de corriente constante, las unidades pueden conectarse en paralelo para proporcionar una corriente igual a la suma de los límites de corriente fijados. Se debe observar que la salida de los bornes está clasificada a un máximo de 15A; si varias salidas funcionan en paralelo para suministrar corrientes superiores a ésta, la junta debe efectuarse en un punto distinto y no en los bornes. Mantenimiento Los fabricantes o sus agentes en el extranjero ofrecen un servicio de reparación para toda unidad que desarrolle un defecto. Si los propietarios desearan establecer su propio servicio, esto sólo debe realizarse por personas cualificadas en conjunto con el manual de servicio que puede adquirirse directamente del Fabricante o de sus agentes en el extranjero. Fusible El tipo correcto del fusible es: 10 Amperios 250V HBC retardo(T), 5 x 20mm. Se debe observar que la funcción principal del fusible es hacer seguro instrumento y limitar el daño en el caso de una avería de uno de los dispositivos interruptores. Si falla un fusible entonces, es muy probable que el repuesto tambien se fundirá, porque se ha desarrollado una avería en la alimentación eléctrica; en tales circunstancias será necesario devolver el instrumento al fabricante para una revisión. Asegurar que se empleen sólo fusibles de la clasificación y del tipo especificado para todo recambio. Está prohibido utilizar fusibles improvizados así como el cortocircuito del portafusibles. Para cambiar un fusible, primero desconectar el instrument de la alimentación eléctrica de CA. Quitar los 6 tornillos que sujetan la tapa y alzar la tapa. Reemplazar el fusible con uno del tipo correcto y volver a colocar la tapa. Limpieza Si la unidad de suministro de fuerza necesita ser limpiada, utilizar un paño brevemente humedecido en agua o en un detergente suave. La ventana de visualización debe lustrarse con un paño suave y seco. ADVERTENCIA! PARA EVITAR CHOQUES ELECTRICOS O DAÑAR A LA UNIDAD DE SUMINISTRO DE FUERZA, NUNCA DEJE ENTRAR AGUA AL ENVASE. PARA EVITAR QUE EL ENVASE O LA VENTANA DE VISUALIZACION SEAN DAÑADOS, NUNCA LIMPIE CON SOLVENTES.Thurlby Thandar Instruments Ltd
