MODE D'EMPLOI SE316 Sammic

Machines a emballer sous-vide

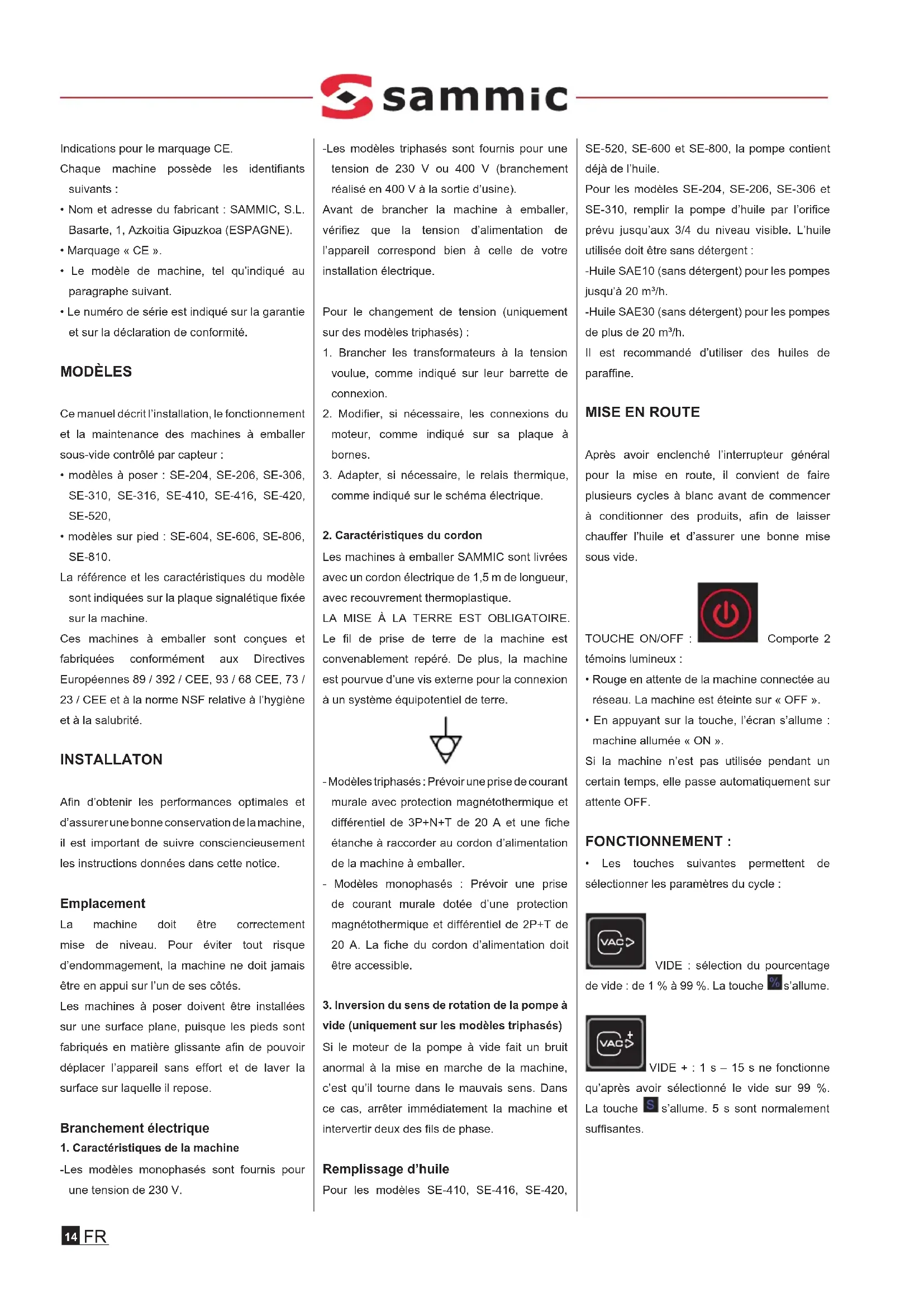

Indications pour le marquage CE.

Chaque machine possede les identifiants suivants:

Nom et adresse du fabricant: SAMMIC, S.L. Basarte, 1, Azkoitia Gipuzkoa (ESPAGNE).
Marquage CE
Le mode de machine, tel qu'indique au paragraphe suivant.
Le numero de série est indiqued sur la garantie et sur la déclaration de conformité.

MODELES

Ce manuel décrit l'installation, le fonctionnement et la maintenance des machines à emballers sous-vide contrôle par capteur :

• modeles à poser : SE-204, SE-206, SE-306, SE-310, SE-316, SE-410, SE-416, SE-420, SE-520,
• modèles sur pied : SE-604, SE-606, SE-806, SE-810.

La reférence et les caractéristiques du modele sont indiquées sur la plaque signalétique fixée sur la machine.

Ces machines à emballer sont conçues et fabriquées conformément aux Directives Européennes 89 / 392 / CEE, 93 / 68 CEE, 73 / 23 / CEE et à la norme NSF relative à l'hygiene et à la salubrite.

INSTALLATION

Afin d'obtenir les performances optimales et d'assurer une bonne conservation de la machine, il est important de suivre consciencieusement les instructions données dans cette notice.

Emplacement

La machine doit être correctement mise de niveau. Pour éviter tout risque d'endommagement, la machine ne doit jamais être en appui sur l'un de ses cotés.

Les machines à poser doivent être installées sur une surface plane, puisque les pieds sont fabriqués en matière glissante afin de pouvoir déplacer l'appareil sans effort et de laver la surface sur laquelle il repose.

Branchement électrique

1. Caracteristiques de la machine

-Lesmodelesmonophasesontfournispour une tensionde 230V

-Les modèles triphasés sont fournis pour une tension de 230 V ou 400 V (branchement réalisé en 400 V à la sortie d'usine).

Avant de brancher la machine à emballer, vérifie que la tension d'alimentation de l'appareil correspond bien à celle de votre installation électrique.

Pour le changement de tension (uniquement sur des modèles triphasés):

1. Brancher les transformateurs à la tension voulue, comme indiqué sur leur barrette de connexion.
2. Modifier, si nécessaire, les connexions du moteur, comme indiqué sur sa plaque à bornes.
3. Adapter, si nécessaire, le relais thermique, comme indiqué sur le schéma électrique.

2. Caracteristiques du cordon

Les machines à emballer SAMMIC sont livrées avec un cordon électrique de 1,5 m de longueur, avec recouvrement thermoplastique.

LA MISE À LA TERRE EST OBLIGATOIRE.
Le fil de prise de terre de la machine est convenablement repéré. De plus, la machine est poursue d'une vis externe pour la connexion à un système Equipotentiel de terre.

• Modèle triphasés: Prévoir une prise de courant murale avec protection magnetothermique et différentiel de 3P+N+T de 20 A et une fiche étanche à raccorder au cordon d'alimentation de la machine à emballer.
• Modèle monophasés: Prévoir une prise de courant murale dotée d'une protection magnétothermique et différentiel de 2P + T de 20 A. La fiche du cordon d'alimentation doit être accessible.

3. Inversion du sens de rotation de la pompe à vide (uniquement sur les modèles triphasés)

Si le moteur de la pompe a vide fait un bruit anormal à la mise en marche de la machine, c'est qu'il tourne dans le mauvais sens. Dans ce cas, arrerimmediatement la machine et intervertir deux des fils de phase.

Remplissage d'huile

Pour les modèles SE-410, SE-416, SE-420,

SE-520, SE-600 et SE-800, la pompe contient déjà de l'huile.

Pour les modèles SE-204, SE-206, SE-306 et SE-310, replir la pompe d'huile par l'orifice prévu jusqu'àux 3/4 du niveau visible. L'huile utilisée doit être sans détergent :

-Huile SAE10 (sans détergent) pour les pompes jusqu'à 20 m³/h.

-Huile SAE30 (sans dénergent) pour les pompes de plus de 20m^3 /h

Il est recommandé d'utiliser des huiles de paraffine.

MISE EN ROUTE

Après avoir enclenché l'interrupteur général pour la mise en route, il convient de faire plusieurs cycles à blanc avant de commencer à conditionner des produits, afin de laisser chauffer l'huile et d'assurer une bonne mise sous vide.

Comporte 2

TOUCHE ON/OFF : Comporte 2
témoins lumineux :

• Rouge en attente de la machine connectée au réseau. La machine est eteinte sur « OFF »
• En appuyant sur la touche, l'écran s'allume : machine allumée « ON ».

Si la machine n'est pas utilisé pendant un certain temps, elle passée automatiquement sur attente OFF.

FONCTIONNEMENT :

• Les touches suivantes permettent de seLECTIONner les paramêtres du cycle :

VIDE : selection du pourcentage

de vide : de 1 % à 99 %. La touche % s'allume.

VIDE +: 1s-15 s ne fonctionne

qu'après avoir seLECTIONné le vide sur 99% . La touche s'allume. 5 s sont normalement suffisantes.

SOUDURE: durée de scellement

du sachet:0s-7s

: Fonctionne lorsqué le témoin lumineux est allumé. L'entrée d'air dans la chambre se fait par impulsions.

Le cycle démarre en abaissant le couvercle.
- PAUSE VIDE: En appuyant sur la touche

pendant la phase de

vide, la pompe s'arrête et l'écran affiche le symbole , le vide étant maintainu. Un nouvel appui démarre la pompe et poursuit le processus de vide. Cette fonction est très utile pour les marinades et les infusions de produits

En appuyant ensuite sur la touche,

la phase du programme en cours d'exécution s'arrête et passée sur la phase suivante.

DESHUMIDIFICATION

DE L'HUILE: Permet de conserver l'huile dans de bonnes conditions en réduisant l'humidité contenu et permet d'atteindre le maximum de vide de la pompe. ÀpRES avoir allumé la machine, appuyer pendant 3 s et baisser le couvercle. La pompe fonctionne en continu pendant 15 min. La vanne d'entrée d'air s'active toutes les 2 min, sans arrêté la pompe. L'écran affiche la durée en minutes du temps restant pour la fin du cycle.

FUNCTION VAC-NORM

La fonction VAC-NORM permet de faire le vide dans des bacs Gastronorm spécial vide. Pour pouvoir utiliser cette fonction, il est nécessaire d'acheter le kit VAC-NORM, qui comporte le tuyau et l'adaptateur sur la cuve de la machine à emballer.

• Avant d'activer la fonction VAC-NORM, placer l'adaptateur et le tuyau sur l'aspiration de la

machine.

Placer l'autre extrémité du tuyau dans le bac.

En appuyant sur la touche,

la pompe démarre jusqu'à ce que le vide obtenu corresponde au vide de consigne programme. La pompe s'arrête alors et active la décompression pour libérer le tuyau. La fonction PAUSE fonctionne également pendant ce programme.

PROCEDURE D'ALLUMAGE et RÉGLAGE DU NUMERO DE MODELE :

1. Appuyer sur le bouton pour allumer la

machine

1. Les trois premières secondes, on voit apparaitre un nombre qui, multiplie par 10, indique le nombre d'heures d'utilisation de la pompe depuis le dernier remplacement d'huile. Une fois les 3 s ecoulées, attendre qu'elle s'éteigne.
2. Appuyer sur le bouton de la plaquelectronique: le numero de modele s'affiche.

1. Appuyer sur les touches

jusqu'ä ce que vous ayez paramétré

le numero de modele comme suit :

a. N^ 0 : Machines sur pied, fonctionnement continu: SE-600, SE-800. La pompe est en marche des lors que l'interrupteur général est enclenché. Cette configuration a ete conque pour les machines qui sont installes dans des endroits froids ou des chambris frigorifiques.
b. N^ 1 : Machines sur pied, fonctionnement intermittent: SE-600, SE-800. La pompe est en marche pendant la phase de vide et desoudure.
c. N^0 2 : Machines a poser, fonctionnement intermittent: SE-200, SE-300, SE-400, SE

1. La pompe est en marche uniquement pendant la phase de vide.

2. Éteindre et allumer la machine en appuyant sur :

RESET HEURES POMPE

Après avoir allumé la machine, appuyer sur

pendant 3 s AFFICHAGE DE « Oil

» et d'un nombre qui, multiplie par 10, indique le nombre d'heures d'utilisation de la pompe depuis le dernier remplacement d'huile. En appuyant sur pendant 3 s le nombre revient sur zéro.

COUPURE DU SACHT

Les barres munies de fil permettant de couper les sachets sont fournies en kits.

Leur montage s'effectue en remplaçant la barre de soudure par la barre pourvue de fil de coupe et en transférant la connexion de l'un des fil dans le transformateur de soudure sur la tension indiquée sur le schéma électrique :

Pour couper le sachet, il suffit de programmerme le temps de soudure souhaite sur la plaque de commande et une fois soudé, le sac se détache manuellement en tirant le long de la ligne marquee par le fil de coupe.

UTILISATION ET ENTRETIEN

Très important: Ne pas emballer de produits à chaud, puisque la vapeur qu'ils produit endommagerait la pompé à vide.

Emballage sous vide de liquides :

Pour l'emballage sous vide de liquides, il convient d'utiliser l'accessoire qui maintain le sachet incline pour éviter la fuite de liquide. Si des bulles apparaissent lors du conditionnement, cela signifie que le point de saturation a ete atteint et il faut appuyer sur la touche STOP, afin d'eviter que le liquide vienne abimer I'huile. Le point de saturation est similaire au point d'évaporation-ébullition se produit a differentes températures en fonction de la pression.

Plus la température du liquide lors du processus

de vide est élevé, plus le point de saturation est atteint rapidement. Nous recommendons avant toute chose de laisser refroidir le liquide avant de le conditionner, afin d'obtenir un vide optimal du produit.

Un tableau du point de saturation de l'eau est presenté, indiquant le rapport entre la température et la pression. Cela indique de manière approximative le VIDE MAXIMAL qui peut être obtenu pour chaque température indiquée du produit.

necessaire.

L'huile doit être changée après les 100 premières heures de fonctionnement. Changer l'huile ultérieurement :

• Modèle à poser; Numéro de modèle 2:150 heures
• Modèles sur pied ; Pompe fonctionnement intermittent, Nombre de modele 1 : 300 heures
• Modèles sur pied ; Pompe fonctionnement continu, Numéro de modulo 0 : 300 heures

Lorsque la pompe a travaillé pendant le nombre d'heures indiqué, lorsqu'on allume la machine,

l'électrovanne de décompression se déconnecté àfin d'eviter son endommagement ou celui de la plaque électronique.

Autres observations importantes :

• Machine destiné pour usage industriel.
• Attention: Debrancher l'alimentation électrique pour maintenance.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants inclus) dont les capacities physiques, sensorières ou mentales sont réduites, ou n'ayant pas les connaissances et l'expérience nécessaires, sauf si elles ont reçu des instructions concernant l'usage de l' apparéil et si elles sont sous la supervision d'une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin de garantir qu'ils ne jouent pas avec l'appareil.
  -Nettoyage du couvercle

Attention!

N'utilissez jamais d'alcool, de solvants ni de produits lave-vitres pour nettoyer le couvercle car ces produits pouraient alterer les propriétés mécaniques du matériel et faire se casser le couvercle. Le couvercle doit être uniquement nettoyé à l'eau et au savon. Si jamais vous observez une fissure sur le couvercle, arrête la machine et appelez le service technique agrée pour faire réparer le couvercle car il pourrait arriver à se casser.

• Pompe á huile

Attention:

La pompé à vide contient de l'huile. Ne pas incliner la machine

Pression vide(mbar)	1000 1	00 50 31	67 20 10	6,09 5 2
Pression vide(%)	0 90,1	95 96,8	7 98 99	99,4 99,5	99,8
Temp. Évaporation (°C)	100 45	33 25 1	8 7 0 -2	-13

-Il est important de laver chaque jour l'intérieur et les bords de la chambre ainsi que le joint de fermeture.
-L'extérieur de la machine ne doit pas etre nettoyé par jet direct d'eau. Utiliser pour son nettoyage un chiffon humide et n'importe quel détergent habituel. Ne jamais nettoyer le couvercle avec de l'alcool, des solvants ou des produits pour les vitres car ceux-ci pouraient en aliterer les propriétés mécaniques et le casser. Si vous remarque une fissure sur le couvercle, arrêtez d'utiliser la machine et contactez le service technique agreé pour la faire réparer, car il pourrait arriver à se casser.
-Si le cable d'alimentation est detertiore et il convient d'en installer un neuf, ce remplacement ne pourra etre effectue que par un service technique agreé par SAMMIC.
-Avant toute intervention pour le nettoyage, la révision ou la réparation de la machine, il est obligatoire de débrancher la machine du réseau électrique.
-Le niveau de bruit de la machine, en marche, place 1,6 m de hauteur et a 1 m de distance, est inférieur à 75 dB(A). Bruit de fond : 32 dB (A).

Changement d'huile

Il est nécessaire de contrcler toutes les semaines le niveau d'huile, qui doit atteindre les 3/4 du niveau visible. Le compléter, si

I'ecran affichera « oil » et clignotera pendant 10 s pour vous avertir qu'il faudra changer I'huile.

Il faudra également changer l'huile si l'on observe qu'elle est emulsionnée. Vous pourrez voir le total accumulé d'heures de fonctionnement en allumant la machine ou en maintainant votre doigt appuyé sur la touche

pendant 3 s. Pour

changer l'huile, enlever le bouchon de vidange et laisser s'écouler l'huile usagee. Pour effectuer le replissage, suivez les indications données dans le paragraphe correspondant.

Pour les pompes de 40m^3 /h et plus, vous devrez changer en meme temps le filtre a huié. Ce filtre estsemblableaucsutilisés pour les voitures.LaréfERENCEestla suivante:AWS2, filetage 3/4.

Le filtre d'échévement est à changer toutes les 4 vidanges ou avant, en cas de pertes d'huile ou de brouillard d'huile à l'échévement.

REMARQUES

Lorsque la machine est en cours de cycle de vide, si le capteur détecte que la pression de vide ne parvient pas à la consigne programmee, après un temps d'attente, le cycle s'arrête et passé à la décompression.

Si lorsque la décompression est effectue, le couvercle ne s'ouvre pas, après un temps

GENERALITES CONCERNANT LE CONDITIONNEMENT SOUS VIDE

Le vide est une technique de conservation naturelle consistant à extraire l'air de l'intérieur de l'emballage en eliminant l'oxygène, principal facteur d'alteration des alimentés.

Avantages du conditionnement sous vide

1- Il réduit au minimum les pertes de poids des produits.
2- Il rentabilise au moins les heures de travail du personnel grâce à l'utilisation des temps morts pouvant se produit pendant la période pour avancer le travail et leurs répartir la charge de travail dans les cuisines.
3- Il rationalise le stockage des produits dans les chambres froides :

• Il n'y a pas de mélange des odeurs.
• Les produits sont étiquetés, ce qui permèn une bonne rotation des matérières premières.
• Le contrôle des stocks est facilité car lachats nécessaires à chaque moment peuvent être calculés avec précision.

4- Il permet une(Meilleure gestion des achats:

• Groupement des achats lorsque les prix sont les plus intéressants.
  -Reduction des déplacements.

5- Il réduit le lavage des ustensiles de cuisine.

Conditionnement de produits sechés (charcuterie, jambon, etc.)

Ces produits qui ont déjà naturellement une date limite de consommation elevée, voient leur durée de vie doublee grâce au conditionnement sous vide qui evite également leur desschement ou les pertes de poids (et donc les pertes economiques). Ces produits n'ont pas besoin d'être conditionnés sous atmophere controlee, sauf ceux de texture fragile.

Conditionnement de produits cuisines

C'est le cas des produits comme les roits, ragouts, cannelonis, etc. Une fois cuisines, ces alimentes doivent impérativement passer de +65^ à +10^ à coeur en moins de deux

heures afin d'éviter le développement de micro-organismes.

C'est le moyen le plus pratique de maintainir une cuisine traditionnelle avec les avantages suivants:

• Plus grande facilité de travail au niveau des préparations, sans risque de perte du produit.
• Augmentation de la durée de vie du produit.

Cuisson de produits conditionnés sous vide

Cette technique consiste a introduire un aliment dans un sac etanche et thermoresistant, a extraire l'air de l'intérieur du sac, puis de le souder et de le soumettre a l'action d'une source de chaleur pour cuire l'aliment. La cuisson est realisée a bassé température (entre 65^ et 100^) , opérant un effet de pasteurisation. Ce système offre de nombreux avantages tels que:

• Préservation des qualités nutritionnelles.

• Optimisation des conditions d'hygiene grâce à la réduction des manipulations.
  -Reduction des pertes de poids à la cuisson, enlimitant l'évaporation et le desschéement.
  Rationalisation de la planification du travail Préparation et cuisson en dehors des heures de service, préparation à l'avance des banquets, etc.

• Augmentation de la durée de conservation.

Le produit doit être refroidirapidement au terme de la cuisson, afin de stopper la cuisson et d'empêcher le développement de microorganismes. Pour cette opération, on utilise un abaisseur de température.

Plats réfrigerés : Passage de la température des alimentés de + 65°C à + 10°C à coeur en moins de 2 heures.

Plats surgelés : Passage de la température des alimentés de + 65°C à -18°C à coeur en moins de 4h 1/2.

Le stockage ultérieur doitmaintenir les plats réfrigerés à une température de 0^ à 3^ et les plats surgelés à -18^ .

Pour la remise en température des alimentés au moment de leur consommation, le processus

de régénération doit intervenir immédiatement après la sortie du produit du réfrigerateur où il était stocké. Les matériels de remise en température sont essentiellement trois : le four vapeur à basse pression, le bain-marie et le micro-ondes. Dans les deux premiers cas, les produits sont réchauffés dans leurs emballages, tandis que dans le cas du four à micro-ondes, il faut soit percer l'emballage pour que la vapeur puisse sorting sans faire éclater le sac, soit réchauffer le produit hors de son emballage.

Les produits rechauffés n'ayant pas ete consommés ne peuvent pas etre stockes de nouveau. Ils doivent etre imperativement jetes.

Le temps de stockage des plats réfrigérés ne doit pas dépasser 6-21 jours.

Surgélation des produits conditionnés sous vide

Les techniques traditionnelles de surgélation conservent bien le produit mais non sa qualité. La surgélation des produits conditionnés sous vide présente de nombreux avantages :

• Pas de croûte extérieure
• Pas de cristallisation de surface
• Pas de perte de goût ni d'arôme
• Pas de dessèchément
• Pas d'oxydation des matieres grasses

Cozedura de produits embalados

MODELE:	MODELES SENSOR: SUR PIED
SENSOR: "SE"	SE-604 / 606	SE-604 CC / 606 CC	SE-806 / 810	SE-806 CC / 810 CC	SE-806 LL / 810 LL
Capacité pompé (m3/h) (1)	40 / 63	40 / 63	63 / 100	63 / 100	63 / 100
Soudure	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm
Longueur soudure utile (mm)	413+656	465+465	530+848	581+581	848+848
Alimentation électricque	230-400V/50Hz/3N
Pompe puissance(kW)	1,1 / 1,5	1,1 / 1,5	1,5 / 2,2	1,5 / 2,2	1,5 / 2,2
Preission vide (max.)	0,5 hPa (mbar)	0,5 hPa (mbar)	0,5 hPa (mbar)	0,5 hPa (mbar)	0,5 hPa (mbar)
DIMENSIONS DE LA CHAMBRE
Largeur (mm)	672	672	864	864	864
Profondeur (mm)	481	481	603	603	603
Hauteur (mm)	200	200	215	215	215
DIMENSIONS EXTERIEURES
Largeur (mm)	740	740	960	960	960
Profondeur (mm)	566	566	757	757	757
Hauteur (mm)	997	997	998	998	998
POIDS NET (kg)	145 / 159	145 / 159	232 / 250	232 / 250	232 / 250

(1) POMPAS BUSCH

MODELO:	GAMA SENSOR: MODELLI DA APPOGGIO
SENSOR: "SE" SE-204 SE-206 SE-306 SE-310 SE-316 SE-410 SE-416 SE-420 SE-520
Capacità pompa (m3/h) (1) 4 6 6	10 16 10 16 20	20
Tipodi saldatura	2 x 2,5 mm	2 x 2,5 mm	2 x 2,5 mm	2 x 2,5 mm	2 x 2,5 mm	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm
Lunghezza utile barra di salda-tura (mm)	280 280	320 320 320 420	420 420 420	+ 420
Alimentazione elettrica 230V/50-60Hz/1
Potenza pompa (kW) 0,1 0,37 0,37	0,37 0,55 0,37	0,55 0,75 0,75
Pressione vuoto (max.)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)
DIMENSIONI CAMERA
- Larghezza (mm)	288	288	330	330	330	430	430	430	560
- Profondità (mm)	333	333	360	360	360	415	415	415	430
- Altezza (mm)	110	110	155	155	155	145	180	180	183
DIMENSIONI ESTERNE
- Larghezza (mm)	337	337	384	384	384	484	484	484	625
- Profondità (mm)	431	431	465	465	465	529	529	529	537
- Altezza (mm)	306	306	403	403	403	413	448	448	513
Peso netto (kg)	24 26 34	34 35 64 65 70	80

(1) POMPAS BUSCH

MODELO:	GAMA SENSOR: MODELLI A STATIVO
SENSOR: "SE"	SE-604 / 606	SE-604 CC / 606 CC	SE-806 / 810	SE-806 CC / 810 CC	SE-806 LL / 810 LL
Capacità pompa (m3/h) (1)	40 / 63	40 / 63	63 / 100	63 / 100	63 / 100
Tipo di saldatura	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm
Lunghezza utile barra di salda-tura (mm)	413+656	465+465	530+848	581+581	848+848
Alimentazione elettrica	230-400V/50Hz/3N
Potenza pompa (kW)	1,1 / 1,5	1,1 / 1,5	1,5 / 2,2	1,5 / 2,2	1,5 / 2,2
Pressione vuoto (max.)	0,5 hPa (mbar)	0,5 hPa (mbar)	0,5 hPa (mbar)	0,5 hPa (mbar)	0,5 hPa (mbar)
DIMENSIONI CAMERA
- Larghezza (mm)	672	672	864	864	864
- Profondità (mm)	481	481	603	603	603
- Altezza (mm)	200	200	215	215	215
DIMENSIONI ESTERNE
- Larghezza (mm)	740	740	960	960	960
- Profondità (mm)	566	566	757	757	757
- Altezza (mm)	997	997	998	998	998
Peso netto (kg)	145 / 159	145 / 159	232 / 250	232 / 250	232 / 250

(1) BOMBAS BUSCH

MODELO: GAMA SENSOR: MODE
SENSOR: "SE" SE-204 SE-206 SE-306 SE-310 SE-316 SE-410 SE-416 SE-420 SE-520
Capacidade bomba 4 6 6 10 16	10 16 20 20
Tipo sodadura	2 x 2,5 mm	2 x 2,5 mm	2 x 2,5 mm	2 x 2,5 mm	2 x 2,5 mm	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm
Comprimento barra soldadurautil (mm)	280 280	320 320 320 420	420 420 420	+ 420
Alimentação eletrica 230V/50-60Hz/1
Potência bomba (kW) 0,1 0,37 0	37 0,37 0,55 0	37 0,55 0,75 0	75
Pressão vázuo (máxima) 2 hPa	(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)	2 hPa(mbar)
Dimensões da-camera
- Largura (mm) 288 288 330 330	330 430 430	30 560
- Fundo (mm)	333	333	360	360	360	415	415	415	430
- Altura (mm)	110	110	155	155	155	145	180	180	183
Dimensões exteriorores
- Largura (mm)	337	337	384	384	384	484	484	484	625
- Fundo (mm)	431	431	465	465	465	529	529	529	537
- Altura (mm)	306	306	403	403	403	413	448	448	513
Peso liquido	24 26 34	34 35 64 65 70	80

(1) BOMBAS BUSCH

MODELO:	GAMA SENSOR: MODELOS DE FIXAZão AO SOLO
SENSOR: "SE"	SE-604 / 606	SE-604 CC / 606 CC	SE-806 / 810	SE-806 CC / 810 CC	SE-806 LL / 810 LL
Capacidade Bomba (m3/h) (1)	40 / 63	40 / 63	63 / 100	63 / 100	63 / 100
Tipo de Soldadura	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm	2 x 4,3 mm
Longitud barra soldadura (mm)	413+656	465+465	530+848	581+581	848+848
Alimentación electrica	230-400V/50Hz/3N
Potencia Bomba (kW)	1,1 / 1,5	1,1 / 1,5	1,5 / 2,2	1,5 / 2,2	1,5 / 2,2
Presión Vacio Maxima	0,5 hPa (mbar)	0,5 hPa (mbar)	0,5 hPa (mbar)	0,5 hPa (mbar)	0,5 hPa (mbar)
DIMENSIONES DE LA CÁMARA
Ancho (mm)	672	672	864	864	864
Fondo (mm)	481	481	603	603	603
Alto (mm)	200	200	215	215	215
DIMENSIONES EXTERIORES
Ancho (mm)	740	740	960	960	960
Fondo (mm)	566	566	757	757	757
Alto (mm)	997	997	998	998	998
PESO NETO (kg)	145 / 159	145 / 159	232 / 250	232 / 250	232 / 250

sammic
