B110SPCATOD2 - Parafoudre Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Parasurtenseur en ligne extérieur PoE
Marque	Tripp Lite
Modèle	B110SPCATOD2
Dimensions (H x L x P)	81 x 71 x 165 mm
Poids	0,23 kg
Alimentation	Passive (aucune alimentation externe requise)
Connecteurs	RJ45 femelle (entrée et sortie)
Normes PoE supportées	IEEE 802.3af, 802.3at, 802.3bt
Puissance PoE maximale	90 W
Vitesse réseau	10/100/1000 Mbps
Protection ESD (air/contact)	±15 kV / ±8 kV
Protection foudre (8/20 μs)	10 kA / 20 kV
Temps de réaction	< 1 ns
Température de fonctionnement	-40 à 70 °C
Indice de protection IP	IP68 (résistant à la poussière et à l'eau)
Matériau du boîtier	ABS
Garantie	2 ans (limitée)
Accessoires inclus	Fil de mise à la masse (0,3 m), goupilles de câble, vis de montage, vis de couvercle, manuel utilisateur

FOIRE AUX QUESTIONS - B110SPCATOD2 Tripp Lite

Comment installer le parasurtenseur B110SPCATOD2 ?

Installez le B110SPCATOD2 entre la source PoE et l'équipement à protéger. Connectez le câble réseau provenant de la source sur le côté marqué 'extrémité du câble' et le câble vers l'équipement sur le côté 'extrémité de l'équipement'. Assurez-vous de raccorder le fil de mise à la terre fourni à une masse appropriée.

Quelle est la distance maximale entre le parasurtenseur et l'équipement ?

La distance maximale du câble entre le B110SPCATOD2 et la source ou l'équipement est de 100 m (328 pieds). Pour une protection optimale, la distance totale ne doit pas dépasser 100 m.

Quels types de câbles réseau sont compatibles ?

Utilisez des câbles Cat5e, Cat6 ou Cat6a de calibre 23/24 AWG. Les câbles de catégorie mince ne sont pas supportés.

Le parasurtenseur nécessite-t-il une alimentation externe ?

Non, le B110SPCATOD2 est un appareil passif et ne nécessite aucune alimentation externe. Il fonctionne directement avec le signal PoE.

Quelles normes PoE sont supportées ?

Le parasurtenseur supporte les normes IEEE 802.3af (PoE), 802.3at (PoE+) et 802.3bt (PoE++), avec une puissance maximale de 90 W.

Comment protéger à la fois la source et l'équipement ?

Pour une protection bidirectionnelle, installez deux B110SPCATOD2 en série (extrémité câble à extrémité câble). Vous pouvez également utiliser un B110-SP-POE à l'intérieur pour protéger la source.

Quel est l'indice de protection IP du boîtier ?

Le boîtier est classé IP68, ce qui signifie qu'il est totalement protégé contre la poussière et peut être immergé dans l'eau de façon continue.

Comment effectuer la mise à la terre ?

Le B110SPCATOD2 doit être mis à la terre pour fonctionner correctement. Utilisez le fil de mise à la masse fourni (18 AWG, 0,3 m) et connectez-le à une vis disponible sur la carte PCBA à l'intérieur du boîtier, puis à une terre extérieure.

Quelle est la vitesse réseau maximale supportée ?

Le parasurtenseur supporte des vitesses Ethernet jusqu'à 1 Gbps (10/100/1000 Mbps).

Quelle est la durée de la garantie ?

Tripp Lite offre une garantie limitée de 2 ans contre les vices de matériaux et de fabrication à compter de la date d'achat initiale.

MODE D'EMPLOI B110SPCATOD2 Tripp Lite

Guide de démarrage rapide

Parasurtenseur en ligne extérieur PoE d'une capacité nominale IP66

Modèle : B110-SP-CAT-OD2

English 1 • Español 13 Русский 37 • Deutsch 49

Droits d'auteur © 2021 Tripp Lite.

Toutes les marques de commerce sont la propriété de leurs propriétaires respectifs.

L'emballage comprend

• Parasurtenseur en ligne extérieur B110-SP-CAT-OD2
• Fil de mise à la masse, 18 AWG – 0,3 m (1 pi)
  • Goupille de câble, 8,4 mm de diamètre (x3)
• Ancres à vis de surface (x4)
  • Vis de montage en surface (x4)
  • Vis du couvercle de l'appareil (x4)
  • Manuel de l'utilisateur

Caractéristiques du produit

• Protège l'équipement d'alimentation électrique par câble Ethernet (PoE) intérieur et extérieur de valeur contre les surtensions, la foudre, les décharges électrostatiques (DES) et les décharges de câble.
• Conforme aux normes 802.3af, 802.3at et 802.3bt IEEE
• Prend en charge les dispositifs d'alimentation électrique par câble Ethernet (PoE) jusqu'à 90 W et des vitesses Ethernet jusqu'à 1 Gbps
• Répond aux réglementations de l'IEC suivantes :
  o IEC 61000-4-2 (DES) +/- 15 kV (air), +/- 8 kV (contact)
  o IEC 61000-4-5 (éclair) 10 kA (8/20 μs), 20 kV (8/20 μs)
• Prend en charge PoE de portée moyenne et d'extrémité
• De conception passive – aucune alimentation externe requise

Accessoires en option

• Câble au mètre à fils rigides ignifuge Cat6 de la série N224
• Outil d'installation de perforation N046-000

Instructions de montage

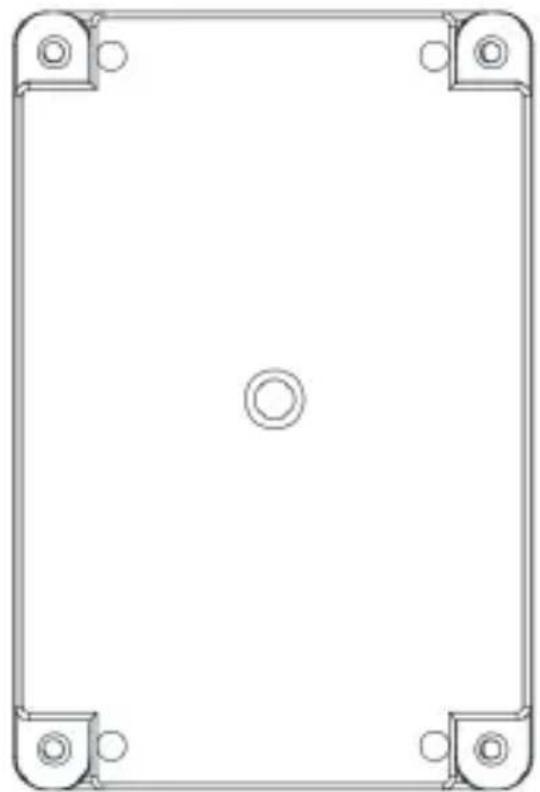

1. Localiser les trous de montage dans la partie inférieure du boîtier comme illustré à la Figure 1.

1. Fixer solidement la partie inférieure du boîtier à l'emplacement souhaité à l'extérieur. Le diamètre des trous de montage prend en charge des vis de montage jusqu'à M3.5.

Ensemble de la goupille de câble métrique

A

B

C

D

Installation

Permet de protéger les dispositifs du réseau périphérique intérieur et extérieur comme les caméras PoE ou les points d'accès au réseau local sans fil contre les dommages électriques en installant le B110-SP-CAT-OD2 entre la source et l'équipement du réseau périphérique.

Remarques :

• La distance maximale du câble entre B110-SP-CAT-OD2 et la source est de 100 m (328 pi).
• La distance maximale du câble entre B110-SP-CAT-OD2 et l'équipement est de 100 m (328 pi).
• Pour un meilleur rendement en matière de protection, la distance totale du câble dans l'installation ne devrait pas excéder 100 m (328 pi).
• Le B110-SP-CAT-OD2 doit être mis à la masse pour fonctionner correctement.

Installation

Protéger l'équipement à la limite du réseau

Cette installation protège l'équipement périphérique contre les surtensions, la foudre ou les dommages causés par les décharges électrostatiques (DES). Pour protéger à la fois la source et l'équipement périphérique, consulter la section Protéger la source et l'équipement à la limite du réseau dans le présent guide.

Remarque : Utiliser des câbles Cat5e, Cat6 ou Cat6a de taille standard dont le calibre des fils est de 23/24 AWG. Les câbles de catégorie minces ne sont pas pris en charge.

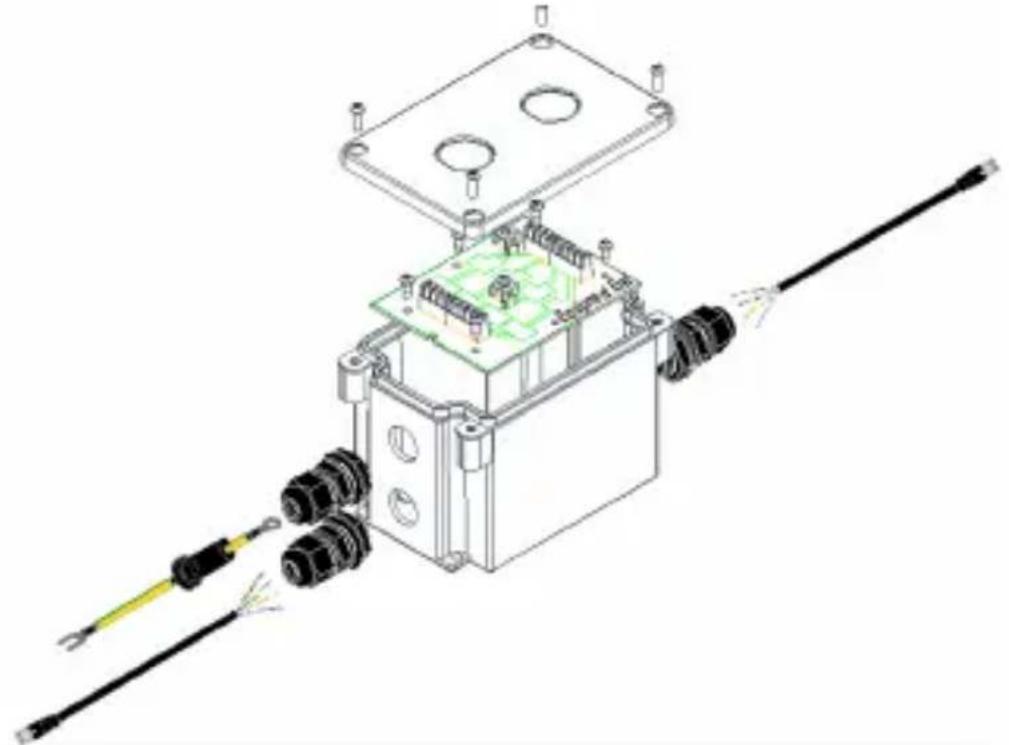

1. Retirer le capuchon A et l'écrou de fin de course E de l'une des goupilles de câble métriques (consulter la section Ensemble de la goupille de câble métrique).

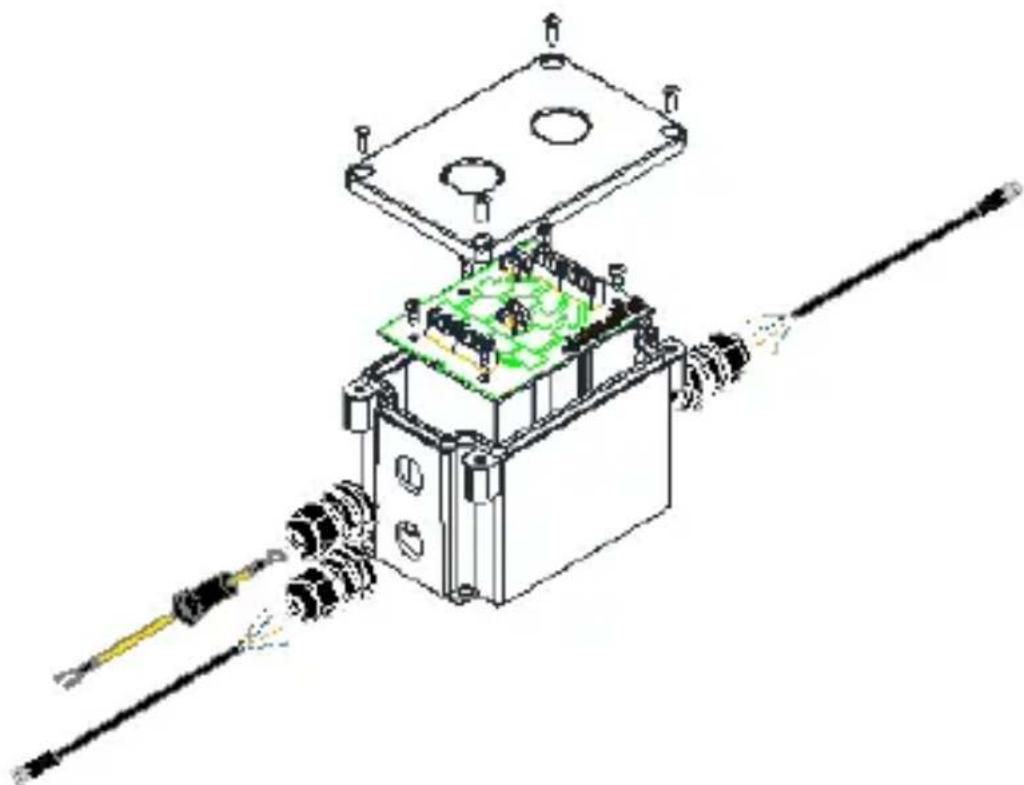

2. Glisser le capuchon et le reste de la goupille de câble sur le fil de mise à la terre et le câble de catégorie fil nu provenant de la source (p. ex. le commutateur PoE) comme illustré :

Remarque : Utiliser des câbles Cat5e, Cat6 ou Cat6a dont le calibre des fils est de 23/24 AWG. Les câbles de catégorie minces ne sont pas pris en charge.

Installation

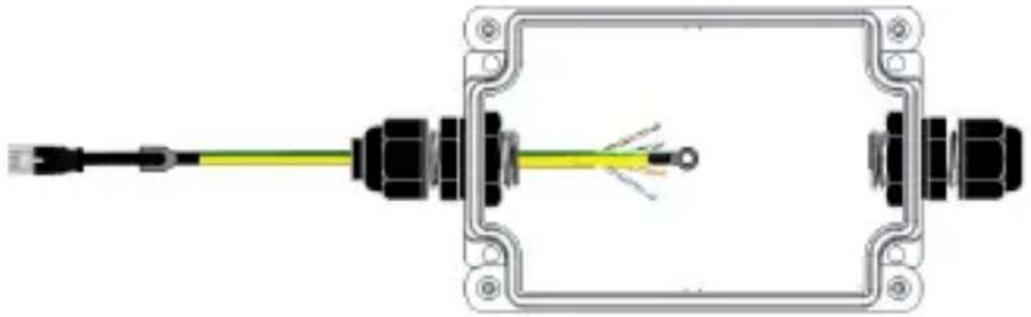

1. Insérer le fil de mise à la terre et l'extrémité à fil nu du câble de catégorie dans le boîtier, en s'assurant qu'il est inséré sur le côté « extrémité du câble ».

1. Visser la goupille de câble métrique au boîtier en utilisant l'écrou de fin de course D enlevé précédemment à l'étape 1. Serrer ensuite solidement le capuchon sur la goupille de câble.

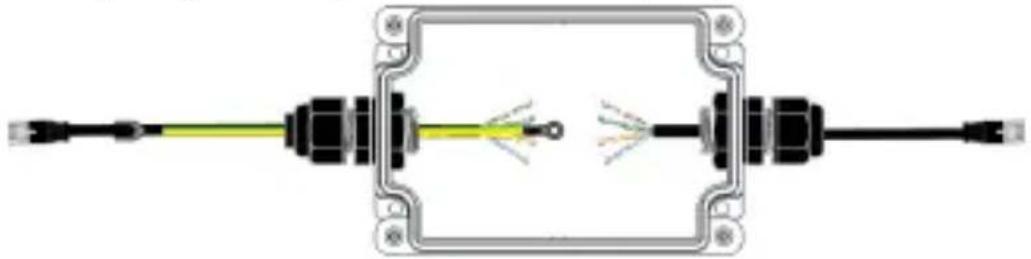

2. En utilisant un outil de perforation (comme le N046-000 de Tripp Lite, vendu séparément), connecter le fil nu au panneau codé par couleurs à l'intérieur du boîtier.

1. Répéter les étapes 1 à 3 pour le côté de l'équipement (p. ex. la caméra PoE) du boîtier sans l'ajout d'un fil de mise à la terre.

Remarque : Pour obtenir le meilleur rendement en matière de protection, le cordon de raccordement Cat5e/6/6a entre l'extrémité de l'équipement du parasurtenseur B110-SP-CAT-OD et l'équipement à être protégé ne doit pas excéder 100 m (300 pi).

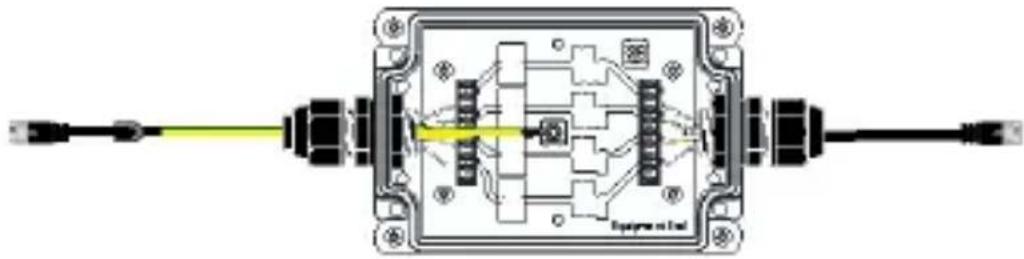

1. Une fois les deux fils nus connectés, fixer les câbles PCBA nouvellement sertis au boîtier en utilisant les vis de montage incluses. Fixer ensuite le fil de mise à la masse à la vis disponible sur la carte PCBA.

Remarque : S'assurer de connecter la source à l'extrémité du câble et le dispositif conforme PoE à l'extrémité de l'équipement.

1. Visser le couvercle avant à la partie arrière du boîtier en utilisant les vis du couvercle incluses.

1. Le dispositif PoE connecté est maintenant protégé.

Installation

Protéger la source et l'équipement à la limite du réseau

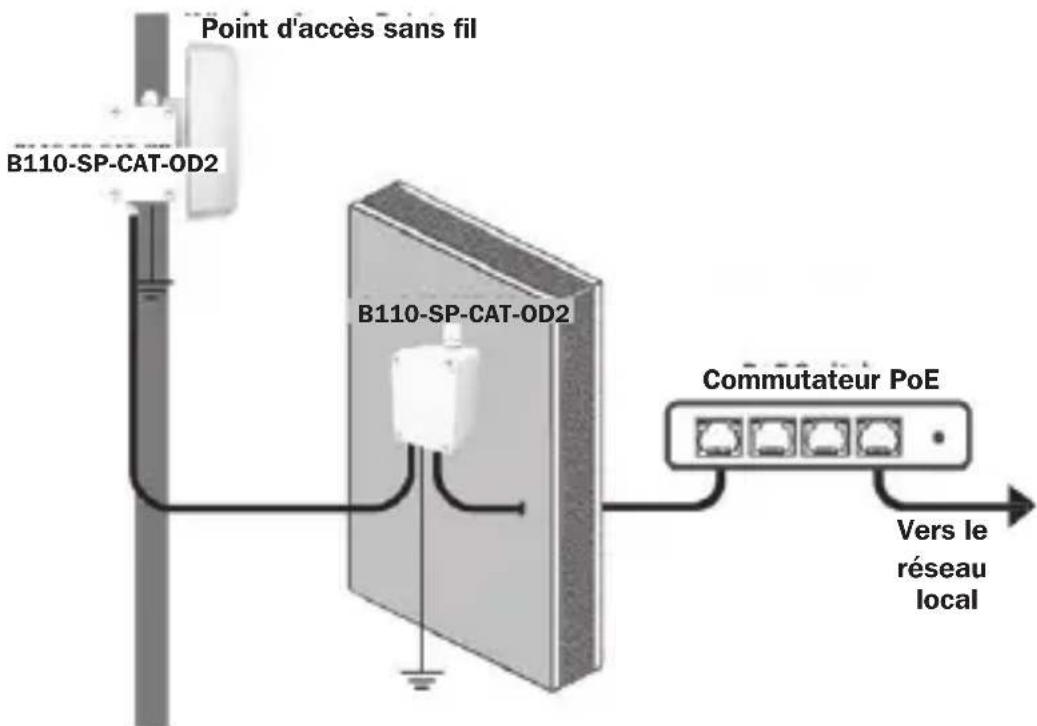

L'installation précédente protège uniquement l'équipement périphérique contre les surtensions, la foudre ou les dommages causés par les décharges électrostatiques (DES). Pour protéger la source et l'équipement périphérique, installer deux appareils B110-SP-CAT-OD2 dans l'application. Un B110-SP-POE peut être installé plutôt qu'un second B110-SP-CAT-OD2 pour protéger la source si le second appareil est installé à l'intérieur.

Remarque : Utiliser des câbles Cat5e, Cat6 ou Cat6a de taille standard dont le calibre des fils est de 23/24 AWG. Les câbles de catégorie minces ne sont pas pris en charge. La distance maximale du câble entre deux appareils B110-SP-CAT-OD2 est de 100 m (328 pi).

1. Installer un second B110-SP-CAT-OD2 entre le premier appareil B110-SP-CAT-OD2 et la source en suivant les étapes 1 à 3 suivantes dans la section Protéger l'équipement à la limite du réseau.

Installation

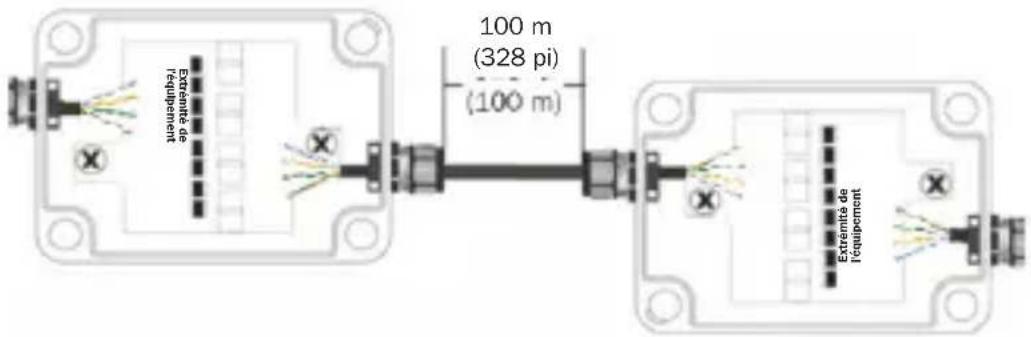

1. Pour protéger à la fois la source et l'équipement périphérique, les deux appareils B110-SP-CAT-OD2 doivent être câblés extrémité du câble à extrémité du câble comme illustré ci-dessous.

Caractéristiques techniques

Connecteurs d'entrée/de sortie	RJ45 femelle
Protection DES 15 kV (air), 8 kV (contact)
Protection contre la foudre 10kA (8/20μs) / 20kV (8/20μs)
Vitesse de réaction de la surtension	< 1ns
Plage de températures de fonctionnement	-40 à 70 °C(-40 à 158 °F)
Plage de températures d'entreposage	-40 à 90 °C(-40 à 194 °F)
Plage d'humidité relative 0 à 95 % HR, sans condensation
Valeur nominale IP IP68 (résistant à la poussière/résistant à l'eau)
Vitesse du réseau 10/100/1 000 Mbps
Puissance PoE maximale prise en charge	90 W
Normes IEEE prises en charge	802.3af, 802.3at, 802.2bt
Support de portée Portée moyenne et d'extrémité
Matériel ABS
Dimensions [H x I x P] 81 x 71	x 165 mm(3,2 x 2,8 x 6,5 po)
Poids 0,23 kg (0,51 lb)

Garantie

Garantie limitée de 2 ans

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de deux (2) ans à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque. SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
