РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B110SPCATOD2 Tripp Lite

Краткое руководство пользователя

Встроенный сетевой фильтр с поддержкой гигабитных сетей и питанием по кабелю Ethernet (для использования на открытом воздухе, уровень защиты IP68)

Модель: B110-SP-CAT-OD2

English 1 • Español 13

Français 25• Deutsch 49

TRIPP·LITE

Предуация высшего

Охраняется авторским правом © 2021 Tripp Lite.

Все торговые знаки являются собственностью своих соответствующих владельцев.

Комплект поставки

• Встроенный сетевой фильтр для использования вне помещений мод. B110-SP-CAT-OD2
  • Заземляющий провод калибра 18 AWG длиной 0,3 м
  • Кабельная втулка ∅ 8,4 мм (3 шт.)
• Анкерные болты (4 шт.)
• Крепежные винты (4 шт.)
  • Винты для крепления крышки (4 шт.)
• Руководство пользователя

Характеристики продукта

• Обеспечение защиты дорогостоящего оборудования, запитываемого по кабелям Ethernet и устанавливаемого как внутри, так и вне помещений, от выбросов напряжения, грозовых разрядов, электростатических разрядов и разрядов в кабельных линиях при работе в условиях, не допускающих ошибок
• Соответствие требованиям стандартов IEEE 802.3af, 802.3at и 802.3bt
• Поддержка устройств, получающих питание по кабелю Ethernet мощностью до 90 Вт, и скоростей передачи данных в сетях Ethernet до 1 Гбит/с
• Соответствует требованиям следующих нормативов IEC:
  o IEC 61000-4-2 (ESD) +/- 15 кВ (воздух), +/- 8 кВ (контакт)
  о IEC 61000-4-5 (защита от грозовых перенапряжений) 10 кА (8/20 мкс), 20 кВ (8/20 мкс)
• Поддержка питания по кабелю витой пары (PoE) с источником, установленным в разрыв Ethernet-coединения (mid-span) и встроенным в активное сетевое оборудование (end-span)
• Пассивный принцип работы (без необходимости внешнего питания)

Опциональные комплектующие

• Одножильный кабель Cat6 серии N224 класса Plenum в бухте
• Монтажный инструмент для концевой заделки N046-000

Указания по монтажу

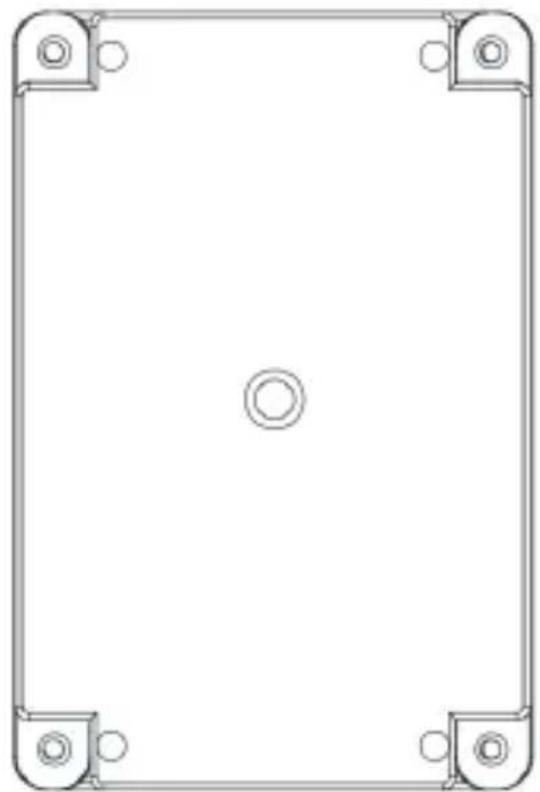

1. Найдите монтажные отверстия в нижней панели шкафа, как показано на Рис. 1.

1. Прочно закрепляйте дно корпуса в нужном месте на открытом воздухе. Диаметр отверстия рассчитан на крепежные винты диаметром до М3.5.

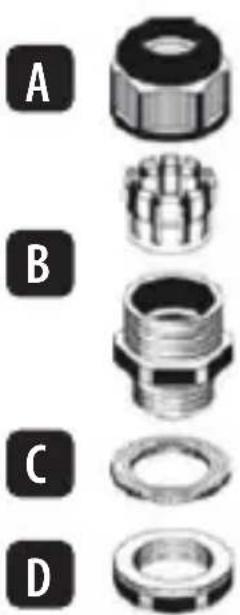

Сборка метрической кабельной втулки

Установка

Защищайте оконечные сетевые устройства, устанавливаемые в закрытых помещениях и на открытом воздухе (например, камеры или точки доступа к локальным сетям, запитываемые по кабелю Ethernet), от электрических повреждений путем установки устройства мод. B110-SP-CAT-OD2 между источником и периферийным сетевым оборудованием.

Примечания:

• Максимальная протяженность кабеля между устройством B110-SP-CAT-OD2 и источником составляет 100 м.
• Максимальная протяженность кабеля между устройством B110-SP-CAT-OD2 и оборудованием составляет 100 м.
• Для обеспечения максимально эффективной защиты общая протяженность кабелей в установке не должна превышать 100 м.
• Для надлежащего функционирования устройство мод. B110-SP-CAT-OD2 должно быть заземлено.

Установка

Защита источника и оборудования в пограничном сегменте сети

Данная установка защищает периферийное оборудование от повреждений, связанных с выбросами напряжения, грозовыми или электростатическими разрядами. Для обеспечения одновременной защиты источника и периферийного оборудования см. раздел Защита источника и оборудования в пограничном сегменте сети.

Примечание. Используйте кабели Cat5e, Cat6 или Cat6а стандартных размеров с проводами калибра 23/24 AWG. Кабели утонченных категорий не поддерживаются.

1. Снимите колпачок A и торцевую гайку E с одной из кабельных втулок (см. раздел Сборка кабельной втулки).

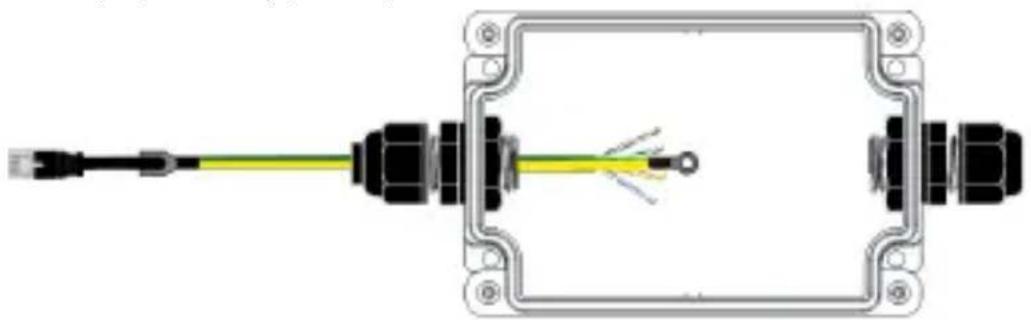

2. Наденьте колпачок и оставшуюся часть кабельной втулки на заземляющий провод из комплекта и сетевой кабель с неизолированными проводами, идущий от источника (например, PoE-коммутатора), как показано на рисунке:

Примечание. Используйте кабели Cat5e, Cat6 или Cat6а стандартных размеров с проводами калибра 23/24 AWG. Кабели утонченных категорий не поддерживаются.

Установка

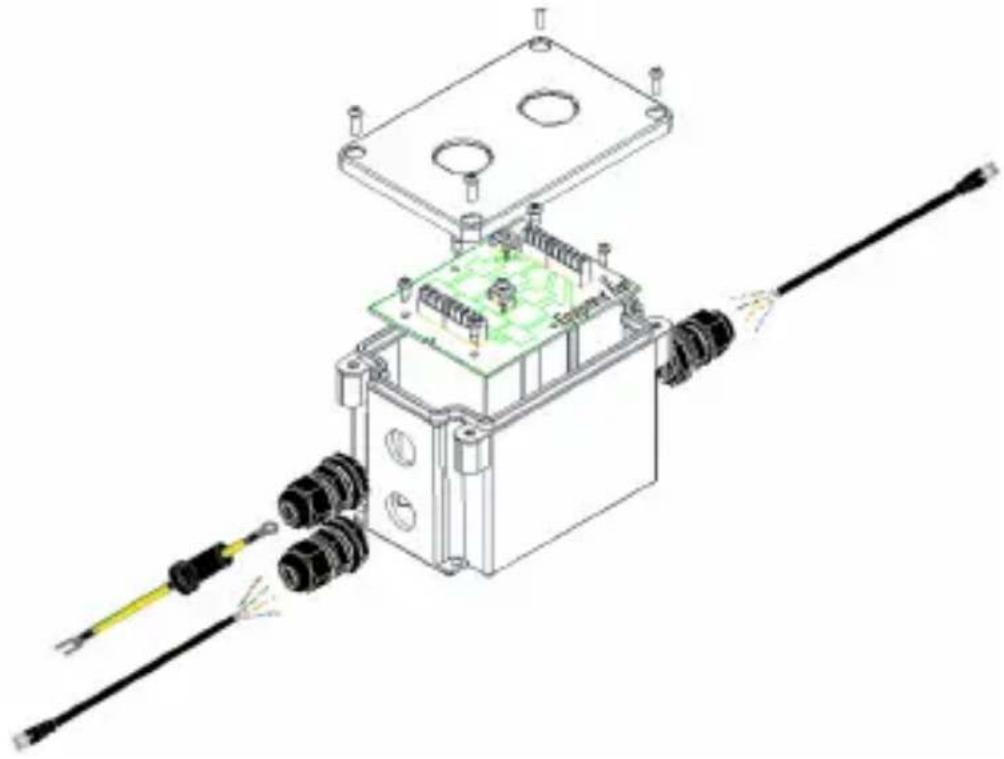

1. Вставьте концы заземляющего провода и сетевого кабеля с неизолированными проводами в корпус со стороны "конца кабеля".

1. Ввинтите кабельную втулку в корпус при помощи торцевой гайки D, ранее снятой на шаге 1. Затем плотно насадите колпачок на кабельную втулку.
2. Используя ударный инструмент (например, Tripp Lite N046-000, продается отдельно), подсоедините неизолированный провод к плате с цветовой маркировкой внутри шкафа.

Pure electrical connector diagram without any text, numbers, or symbols

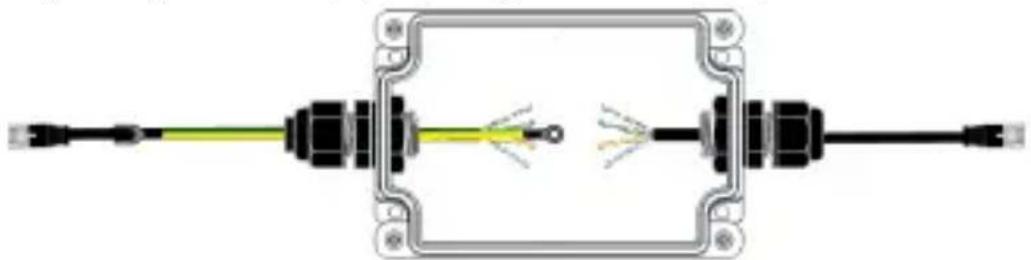

1. Повторите шаги 1-3 с той стороны корпуса, где располагается оборудование (например, PoE-камера), без подсоединения заземляющего провода.

Примечание. Для обеспечения максимально эффективной защиты длина соединительного кабеля Cat5e/6/6а между выходом сетевого фильтра B110-SP-CAT-OD со стороны оборудования и защищаемым оборудованием не должна превышать 100 м.

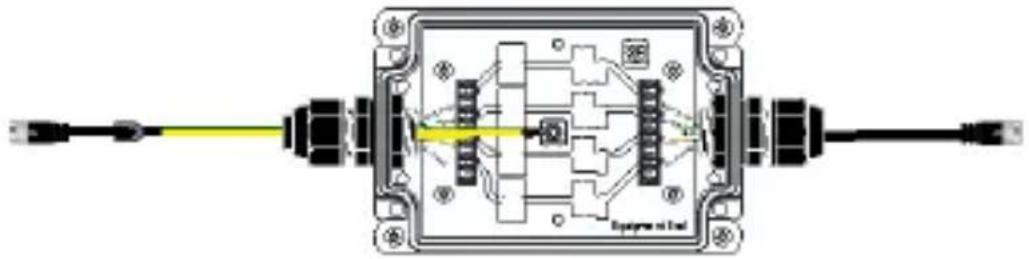

1. После подсоединения обоих неизолированных проводов прикрепите плату РСВА к корпусу с помощью крепежных винтов из комплекта. Затем подсоедините заземляющий провод к свободному винту платы РСВА.

Примечание. Источник должен быть подключен к кабельному торцу, а устройство, питаемое по кабелю Ethernet — к торцу для подключения оборудования.

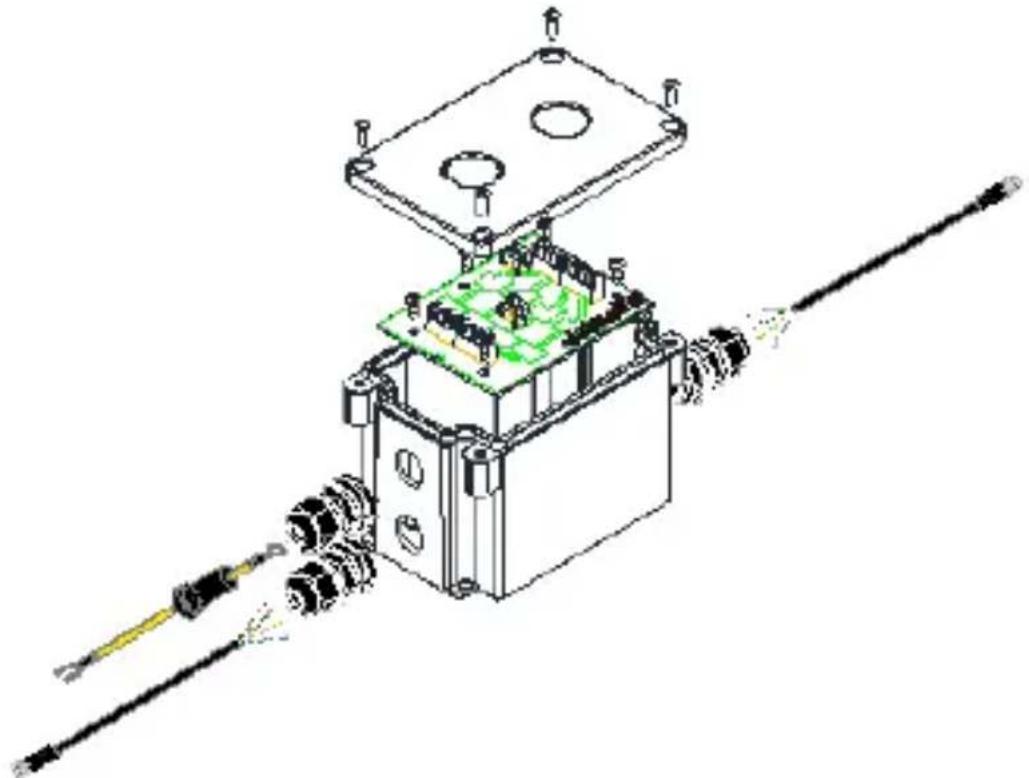

1. Привинтите переднюю крышку с тыльной стороны корпуса при помощи поставляемых в комплекте винтов для крепления крышки.

1. Теперь подключенное PoE-устройство находится под защитой.

Установка

Защита источника и оборудования в пограничном сегменте сети

Описанная выше установка защищает от повреждений, связанных с выбросами напряжения, грозовыми или электростатическими разрядами, только периферийное оборудование. Для защиты источника и периферийного оборудования следует установить два устройства B110-SP-CAT-OD2. В случае установки второго устройства в закрытом помещении для защиты источника вместо второго устройства мод. B110-SP-CAT-OD2 может устанавливаться устройство мод. B110-SP-POE.

Примечание. Используйте кабели Cat5e, Cat6 или Cat6а стандартных размеров с проводами калибра 23/24 AWG. Кабели утонченных категорий не поддерживаются. Максимальная протяженность кабеля между двумя устройствами B110-SP-CAT-OD2 составляет 100 м.

Точка беспроводного доступа B110-SP-CAT-OD2 B110-SP-CAT-OD2 PoE-коммутатор КЛВС

1. Установите второе устройство B110-SP-CAT-OD2 между первым устройством B110-SP-CAT-OD2 и источником, выполнив установочные действия 1-3 из раздела Защита оборудования в пограничном сегменте сети.

Установка

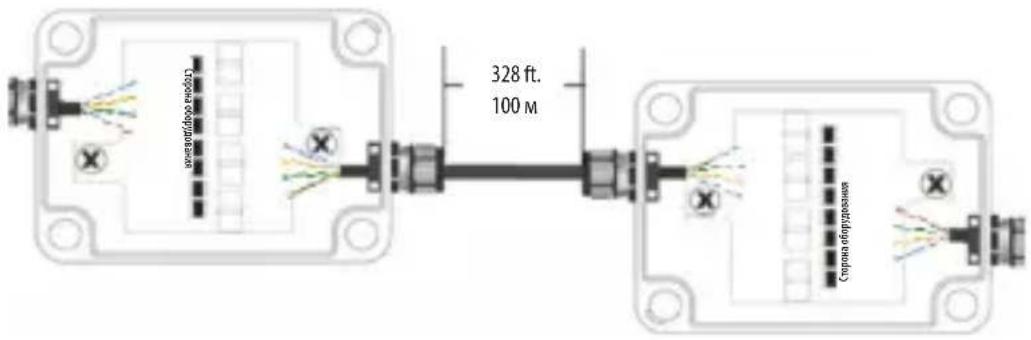

1. Для обеспечения защиты источника и периферийного оборудования концы кабелей двух устройств B110-SP-CAT-OD2 должны соединяться как показано на рисунке ниже.

328 ft. 100 M Серина обладурация

Технические характеристики

Входные / выходные разъемы RJ45 (гнездовой)
Защита от электростатических разрядов	15 кВ (воздух), 8 кВ (контакт)
Молниезащита 10 кА (8/20 мкс) /	20 кВ (8/20 мкс)
Скорость реакции на выброс напряжения	< 1 нс
Диапазон рабочих температур От -40° до	70°C
Диапазон температур хранения От -40 до	90°C
Диапазон относительной влажности Отн	влажность от 0 до 95%, без образования конденсата
Класс защиты (IP) IP68	(пылевлагонепроницаемый)
Скорость передачи данных по сети 10/10	0/1000 Мбит/с
Максимальная поддерживаемая мощность питания по кабелю Ethernet	90 Вт
Поддерживаемые стандарты IEEE 802.3af, 802.3at, 802.2bt
Поддерживаемые источники Mid- и End-Span
Материал АБС-пластик
Размеры (В x Ш x Г) 81 x 71 x 165 мм
Масса 0,23 кг

Гарантийные обязательства

Ограниченная гарантия сроком 2 года

Компания Tripp Lite гарантирует отсутствие дефектов материалов и изготовления в течение двух (2) лет с момента первоначальной покупки. Обязательства компании Tripp Lite по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании Tripp Lite или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию Tripp Lite или ее авторизованный сервисный центр с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания Tripp Lite не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
