РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B110SP10G Tripp Lite

Краткое руководство пользователя

Встроенный

сетевой фильтр

(10 Гбит/с, Cat6a)

Модель: B110-SP-10G

English 1 • Español 9 • Français 17

EAC

TRIPP·LITE

Продующая высшего качества.

Охраняется авторским правом © 2022 Tripp Lite. Перепечатка запрещается.

Комплект поставки

• Встроенный сетевой фильтр B110-SP-10G с интерфейсом 10 Гбит/с
• Заземляющий провод
- Крепежные винты (4 шт.)
- Анкерные болты (4 шт.)
• Винт для крепления провода заземления
- Краткое руководство пользователя

Характеристики изделия

• Обеспечивает защиту входов и выходов сетевого оборудования от электростатических разрядов (ЭСР), выбросов напряжения и разрядов в кабельных системах
• Соответствует требованиям следующих нормативов IEC:
  • IEC 61000-4-2: непрямой разряд (4 кВ), прямой разряд (8 кВ)
  • IEC 61000-4-5 (защита от грозовых перенапряжений) 2 кА (8/20 мкс), 1 кВ (8/20 мкс)
• Легко подключается между сетевым источником и устройством с помощью стандартных кабелей Cat5/5e/6/6a/8
• Быстрая реакция (менее 1 нс) помогает предотвратить выход оборудования из строя в результате грозовых перенапряжений/выбросов напряжения
• Поддержка скоростей передачи данных по сети Ethernet до 10 Гбит/с
• Подключается по технологии Plug-and-play без необходимости в программном обеспечении, что обеспечивает мгновенную и беспрепятственную установку
• Обеспечивает дистанцию между устройством B110-SP-10G и оборудованием до 100 м
• Соответствует требованиям Федерального закона США о торговых соглашениях (TAA) в отношении товаров, включаемых в план закупок Управления служб общего назначения и другие контракты в сфере государственных закупок.

Установка

Примечания. В приведенных ниже инструкциях предполагается, что два сетевых устройства соединены между собой.

Защита одного устройства:

1. Отсоедините подключенный соединительный кабель от устройства, подлежащего защите, и вставьте его в разъем с маркировкой "Cable End" ("Кабельная сторона") встроенного сетевого фильтра для защиты устройств с интерфейсом 10G.
2. Используя соединительный кабель Cat5/5e/6/6a/8, подключите защищаемое устройство к разъему "Equipment End" ("Сторона оборудования") встроенного сетевого фильтра с интерфейсом 10G.
   Примечание. Для обеспечения максимальной эффективности защиты длина соединительного кабеля между разъемом "Equipment End" сетевого фильтра B110-SP-10G и защищаемым сетевым оборудованием не должна превышать 100 м. Для этой цели рекомендуются безразрывные соединительные кабели Cat6a серии N261, предлагаемые компанией Tripp Lite.
3. Подсоедините один конец провода заземления к встроенному фильтру для защиты сетевых устройств с интерфейсом 10G, а другой конец — к шине заземления.

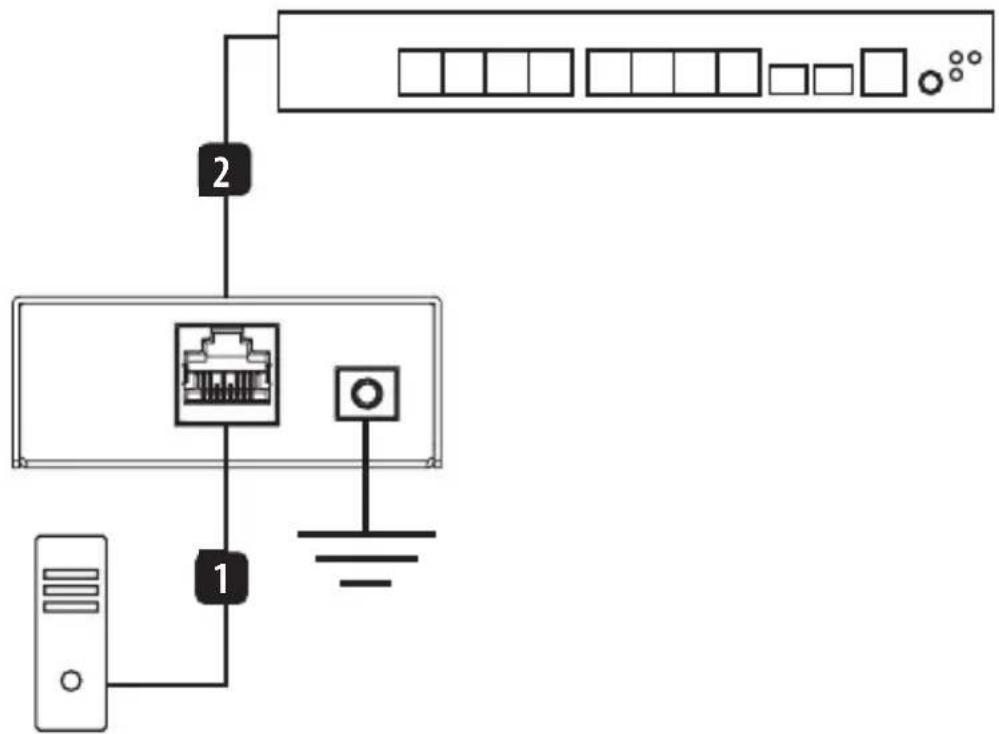

Установка

B110-SP-10G

1 Кабель Cat6а длиной до 5 м
2 Кабель Cat6а длиной до 100 м

Концентратор-коммутатор Etherent (10 Гбит/с)

10GB
Сетевая карта ПК

Установка

Защита нескольких устройств:

Примечание. Максимальное расстояние между любыми двумя встроенными фильтрами для защиты сетевых устройств с интерфейсом 10G составляет 73 м.

1. Отсоедините подключенные соединительные кабели от обоих устройств, подлежащих защите.
2. Подсоедините сетевой фильтр B110-SP-10G к обоим концам ранее отсоединенного соединительного кабеля таким образом, чтобы оба его конца были подключены к "кабельной стороне".
3. Соедините "сторону оборудования" каждого сетевого фильтра с защищаемыми сетевыми устройствами через кабели Cat5/5e/6/6a/8 (в комплекте не поставляются). Примечание. Для обеспечения максимальной защиты длина соединительного кабеля Cat5/5e/6/6a/8 между разъемом "Equipment End" сетевого фильтра B110-SP-10G и защищаемым сетевым оборудованием не должна превышать 73 м. Для этой цели рекомендуются безразрывные соединительные кабели Cat6a серии N261, предлагаемые компанией Tripp Lite.
4. Подсоедините один конец провода заземления к каждому встроенному фильтру для защиты сетевых устройств с интерфейсом 10G, а другой конец — к шине заземления.

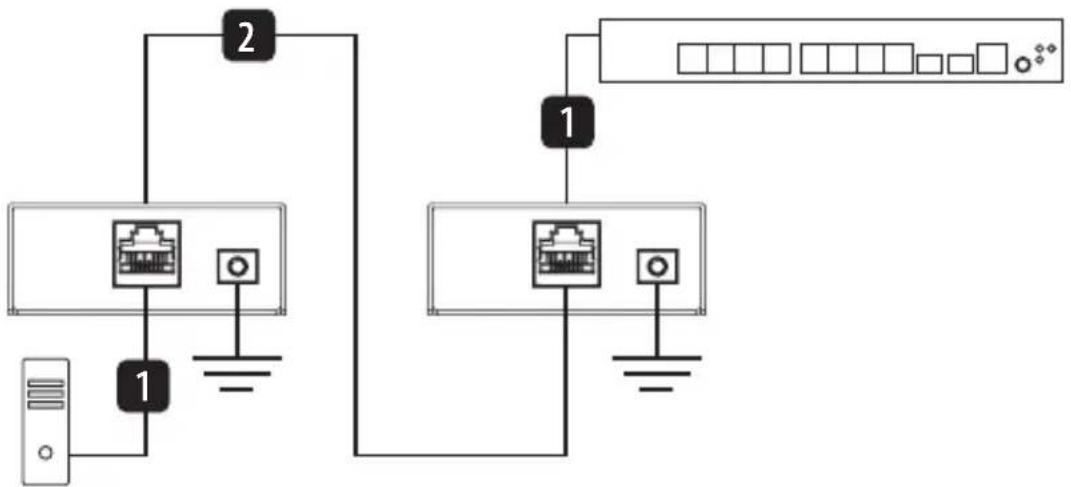

Установка

B110-SP-10G

1 Кабель Cat6а длиной до 5 м
2 Кабель Cat6а длиной до 73 м

Концентратор-коммутатор Etherent (10 Гбит/с)

10GB Сетевая карта ПК

Технические характеристики

Входные / выходные разъемы RJ45 (гнездовой)
Защита от электростатических разрядов 15 кВ (воздух), 8 кВ (контакт)
Молниезащита 2 кА (8/20 мкс) / 6 кВ (8/20 мкс)
Скорость срабатывания молниезащиты < 1 нс
Диапазон рабочих температур 0т 0 до 40°C
Диапазон температур хранения 0т -15 до 50°C
Относительная влажность 0т 0 до 85%, без образования конденсата
Ширина полосы (скорость передачи данных) До 10 Гбит/с
Обратные потери (100Ом) 16 дБ
Габаритные размеры 67 x 87 x 27 мм
Масса 127 г

Гарантийные обязательства

Ограниченная гарантия сроком 2 года

Компания Tripp Lite гарантирует отсутствие дефектов материалов и изготовления в течение двух (2) лет с момента первоначальной покупки. Обязательства компании Tripp Lite по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании Tripp Lite или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию Tripp Lite или ее авторизованный сервисный центр с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания Tripp Lite не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
