Marque	Tripp Lite
Modèle	B110SP10G
Type de produit	Parafoudre pour réseau en ligne
Connecteurs	RJ45 femelle (entrée/sortie)
Vitesse de transmission	Jusqu'à 10 Gbps
Protection contre les décharges électrostatiques (DES)	15 kV (air), 8 kV (contact)
Protection contre la foudre	2 kA (8/20 µs) / 6 kV (8/20 µs)
Temps de réaction	< 1 ns
Bande passante	Jusqu'à 10 Gbps
Distance maximale de câblage	100 m (330 pi) en configuration simple, 73 m (240 pi) entre deux parasurtenseurs
Compatibilité câble	Cat5/5e/6/6a/8
Dimensions	67 x 87 x 27 mm (2,63 x 3,43 x 1,06 po)
Poids	127 g (0,28 lb)
Température de fonctionnement	0 à 40 °C (32 à 104 °F)
Température de stockage	-15 à 50 °C (5 à 122 °F)
Humidité relative de stockage	0 à 85 %, sans condensation
Alimentation	Aucune (passif, ne nécessite pas d'alimentation)
Installation	Entre le câble réseau et l'équipement à protéger, avec mise à la terre
Garantie	Garantie limitée de 2 ans
Conformité	IEC 61000-4-2, IEC 61000-4-5, TAA
Contenu de l'emballage	Parasurtenseur, fil de mise à la masse, vis de montage (x4), ancres (x4), vis de fil de mise à la masse, guide de démarrage rapide

FOIRE AUX QUESTIONS - B110SP10G Tripp Lite

Comment installer le B110SP10G ?

Débranchez le câble réseau de l'équipement à protéger, connectez-le à l'extrémité 'Cable End' du parasurtenseur, puis reliez l''Equipment End' à l'équipement à l'aide d'un câble Cat5/5e/6/6a/8. Raccordez le fil de mise à la terre à une prise de terre.

Quelle est la vitesse maximale supportée ?

Le B110SP10G supporte des vitesses allant jusqu'à 10 Gbps, compatible avec les réseaux Ethernet haute performance.

Quels types de câbles sont compatibles ?

Il est compatible avec les câbles Cat5, Cat5e, Cat6, Cat6a et Cat8. La distance maximale entre le parasurtenseur et l'équipement est de 100 m (330 pi).

Le parasurtenseur nécessite-t-il une alimentation ?

Non, le B110SP10G est un dispositif passif qui ne nécessite aucune alimentation électrique externe.

Quels sont les niveaux de protection contre la foudre ?

Il offre une protection contre la foudre de 2 kA (8/20 µs) et 6 kV (8/20 µs), avec un temps de réaction inférieur à 1 nanoseconde.

Est-ce que ce modèle protège contre les décharges électrostatiques (DES) ?

Oui, il protège contre les DES jusqu'à 15 kV en décharge d'air et 8 kV en décharge de contact, selon IEC 61000-4-2.

Puis-je utiliser ce parasurtenseur pour protéger plusieurs appareils ?

Oui, vous pouvez placer un B110SP10G à chaque extrémité du câble réseau pour protéger deux appareils. La distance entre les deux parasurtenseurs ne doit pas dépasser 73 m (240 pi).

Le B110SP10G est-il compatible avec des réseaux 10 Gigabit Ethernet ?

Oui, il supporte les vitesses de transmission jusqu'à 10 Gbps, ce qui le rend idéal pour les réseaux 10 Gigabit Ethernet.

Quelles sont les dimensions exactes de l'appareil ?

Il mesure 67 x 87 x 27 mm (2,63 x 3,43 x 1,06 po) et pèse 127 g (0,28 lb).

Comment relier le fil de mise à la terre ?

Utilisez le fil de mise à la masse fourni. Connectez-le au parasurtenseur via la vis prévue, puis reliez l'autre extrémité à une mise à la terre appropriée (par exemple, une prise de terre ou une barrette de terre).

MODE D'EMPLOI B110SP10G Tripp Lite

Parasurtenseur pour réseau en ligne, 10 gbps, CAT6A

Modèle : B110-SP-10G

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

L'emballage comprend

• Parasurtenseur pour réseau en ligne B110-SP-10G 10 Gbps
• Fil de mise à la masse
• Vis de montage (x4)
• Ancres à vis (x4)
• Vis de file de mise à la masse • Guide de démarrage rapide

Caractéristiques du produit

• Protège les entrées et les sorties de l'équipement du réseau contre les décharges électrostatiques (DES), les surtensions et les décharges de câble
• Répond aux réglementations de l'IEC suivantes :
• IEC 61000-4-2 : décharge indirecte (4 kV), décharge directe (8 kV)
• IEC 61000-4-5 (éclair) 2 kA (8/20 μs), 1 kV (8/20 μs)
• Connexion facile entre la source du réseau et l'appareil à l'aide d'un câblage standard Cat5/5e/6/6a/8
• Le temps de réaction rapide inférieur à 1 ns aide à prévenir les dommages causés par la foudre/les surtensions
• Prend en charge des vitesses de transmission des données pour réseau Ethernet allant jusqu'à 10 Gbps
• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate
• Prénd en charge la distance entre le B110-SP-10G et l'équipement jusqu'à 100 m (330 pi)
• Conforme à la loi fédérale sur les accords commerciaux (TAA) pour le calendrier de la GSA (Administration générale des Services) et d'autres marchés fédéraux

Installation

Remarque : Les instructions suivantes présument que deux dispositifs pour réseau sont actuellement connectés ensemble.

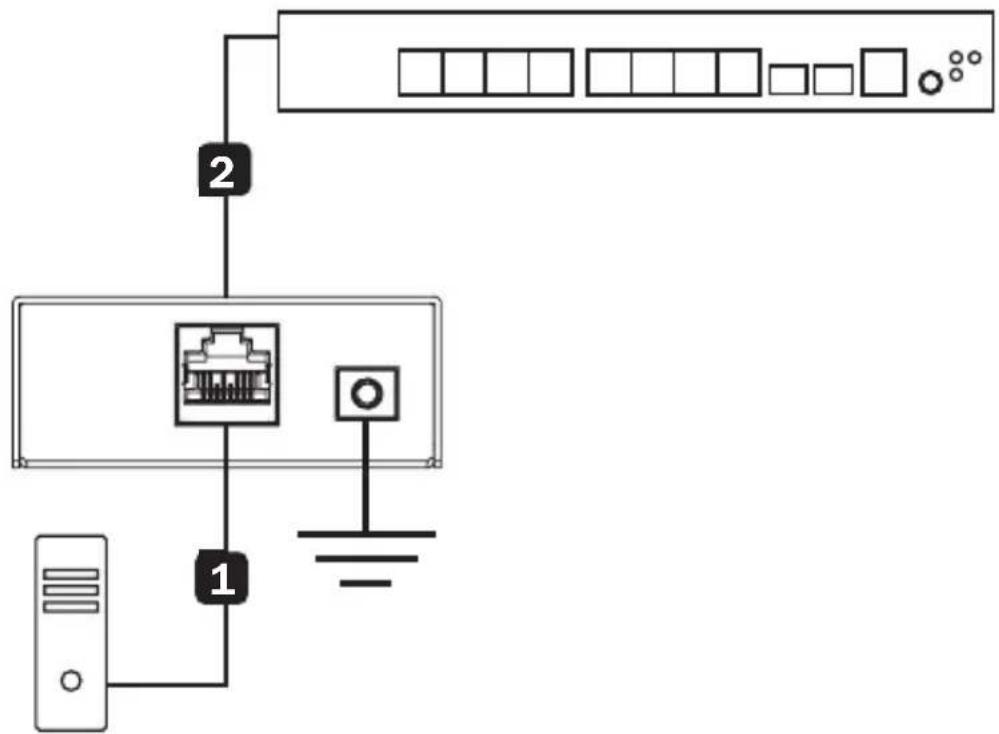

Protection d'un seul dispositif :

1. Déconnecter le câble de raccordement installé du dispositif à protéger, puis le fixer au « Cable End » (extrémité du câble) du parasurtenseur pour réseau en ligne HDBaseT et 10G.
2. À l'aide d'un câble de raccordement Cat5/5e/6/6a/8 fourni par l'utilisateur, raccorder le dispositif à protéger à l'« Equipment End » (extrémité de l'équipement) du parasurtenseur du réseau en ligne 10G.

Remarque : Pour un meilleur rendement en matière de protection, le câble de raccordement entre l'« Equipment End » (extrémité de l'équipement) sur le B110-SP-10G et l'équipement à protéger ne devrait pas excéder 100 m (330 pi). Les câbles de raccordement anticoupure de la série N261 de Tripp Lite sont recommandés.

1. Raccorder le fil de mise à la terre au parasurtenseur pour réseau en ligne 10G, puis à la mise à la terre.

B110-SP-10G

1 Câble Cat6a jusqu'à 5 m (15 pi) 2 Câble Cat6a jusqu'à 100 m (330 pi)

Concentrateur du commutateur Ethernet (10 Gbps)

10GB

PC carte réseau

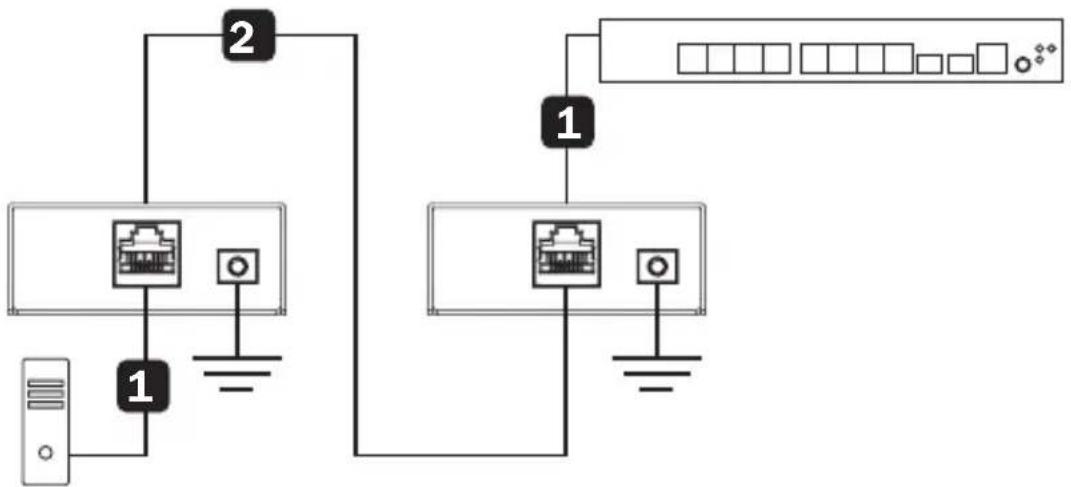

Protection de plusieurs dispositifs :

Remarque : La distance maximale entre deux parasurtenseurs du réseau en ligne 10G est 73 m (240 pi).

1. Débrancher le câble de raccordement installé des deux dispositifs à protéger.
2. Raccorder un B110-SP-10G à chaque extrémité du câble de raccordement précédemment désinstallé, en s'assurant que les deux extrémités du câble de raccordement sont connectées au « Cable End » (extrémité du câble).
3. Avec des câbles de raccordement Cat5/5e/6/6a/8 fournis par l'utilisateur, raccorder l'« Equipment End » (extrémité de l'équipement) de chaque parasurtenseur aux dispositifs du réseau à protéger. Remarque : Pour une protection maximale, le câble de raccordement Cat5/5e/6/6a/8 entre l'« Equipment End » (extrémité de l'équipement) du B110-SP-10G et l'équipement du réseau à protéger ne doit pas excéder 73 m (240 pi). Les câbles de raccordement anticoupure de la série N261 de Tripp Lite sont recommandés.
4. Raccorder le fil de mise à la terre à chaque parasurtenseur du réseau en ligne 10G, puis à la mise à la terre.

B110-SP-10G

1 Câble Cat6a jusqu'à 5 m (15 pi) 2 Câble Cat6a jusqu'à 73 m (240 pi)

Concentrateur du commutateur Ethernet (10 Gbps)

10 Gbps carte réseau

Caractéristiques techniques

Connecteurs d'entrée/de sortie RJ45 (femelle)
Protection DES 15 kV (air), 8 kV (contact)
Protection contre la foudre 2 kA (8/20 μs)/6 kV (8/20 μs)
Vitesse de réaction de la protection contre la foudre	<1 ns
Plage de températures de fonctionnement	0 à 40 °C/32 à 104 °F
Plage de températures d'entreposage - Humidité relative 0 à 85 %, sans condensation	15 à 50 °C/5 à 122 °F
Bande passante (taux de transfert des données)	Jusqu'à 10 Gbps
Perte de retour (100Ω) 16 dB
Dimensions 67 x 87 x 27 mm/	2,63 x 3,43 x 1,06 po
Poids 127 g/0,28 lb

Garantie limitée de 2 ans

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de deux (2) ans à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
