Marque	Tripp Lite
Modèle	B110-SP-HDMI
Type de produit	Parasurtenseur en ligne HDMI
Catégorie	Parafoudre
Connecteurs d'entrée/sortie	HDMI Type-A femelle
Protection DES	±15 kV (air), ±8 kV (contact)
Protection EFT	40 A (5/50 ns)
Protection contre la foudre	5 A (8/20 μs)
Vitesse de réaction de la protection	< 1 ns
Résolution vidéo maximale	4K x 2K @ 30 Hz
Conformité HDMI	HDMI 1.4
Compatibilité HDCP	Oui (jusqu'à 2.2)
Alimentation	Aucune (conception passive, sans alimentation externe)
Dimensions	25,4 x 25,4 x 58,3 mm
Poids	35 g
Température de fonctionnement	0 à 55 °C
Montage	Oreilles de montage intégrées
Garantie	2 ans limitée
Contenu de l'emballage	Parasurtenseur, fil de mise à la terre (30,48 cm), vis de montage (x2), ancre à vis (x2), vis de fil de mise à la terre, guide de démarrage rapide

FOIRE AUX QUESTIONS - B110SPHDMI Tripp Lite

Comment installer le parasurtenseur HDMI B110-SP-HDMI ?

Débranchez le câble HDMI du périphérique à protéger, puis connectez ce câble à l'extrémité « Cable End » du parasurtenseur. À l'aide d'un câble HDMI, reliez l'extrémité « Equipment End » du parasurtenseur au périphérique. Enfin, raccordez le fil de mise à la terre à la borne de terre du parasurtenseur et à une mise à la terre.

Quelles sont les protections offertes par ce parafoudre ?

Il protège contre les décharges électrostatiques (DES) jusqu'à ±15 kV (air) et ±8 kV (contact), les transitoires électriques rapides (EFT) jusqu'à 40 A (5/50 ns) et la foudre jusqu'à 5 A (8/20 μs) avec un temps de réaction < 1 ns.

Quelle résolution vidéo maximale le B110-SP-HDMI prend-il en charge ?

Il prend en charge des résolutions Ultra HD jusqu'à 4K x 2K @ 30 Hz et est conforme HDMI 1.4 et HDCP (jusqu'à 2.2).

Le parasurtenseur nécessite-t-il une alimentation externe ?

Non, il est de conception passive et ne nécessite aucune alimentation externe. Il s'insère en ligne entre vos équipements HDMI.

Quels câbles HDMI utiliser avec le B110-SP-HDMI ?

Pour une protection optimale, le câble entre l'extrémité « Equipment End » et l'équipement ne doit pas dépasser 0,9 m (3 pi). Les câbles HDMI haute vitesse Tripp Lite série P568-003 sont recommandés.

Comment protéger plusieurs appareils avec ce parasurtenseur ?

Déconnectez le câble HDMI des deux appareils, puis connectez chaque extrémité du câble à un parasurtenseur (extrémité « Cable End »). Reliez ensuite chaque parasurtenseur à son périphérique via un câble HDMI. Raccordez un fil de terre à chaque parasurtenseur.

Le B110-SP-HDMI est-il compatible avec les anciens équipements HDMI ?

Oui, il est compatible avec les versions HDMI 1.4 et antérieures, ainsi qu'avec HDCP jusqu'à 2.2. Cela garantit une large compatibilité avec la plupart des téléviseurs, moniteurs et sources HD.

Comment entretenir et nettoyer le parasurtenseur HDMI ?

Débranchez-le avant tout nettoyage. Utilisez un chiffon sec et non pelucheux pour essuyer délicatement les connecteurs et le boîtier. Évitez les liquides et produits abrasifs.

Quelle est la garantie de ce parafoudre Tripp Lite ?

La garantie est de 2 ans limitée à compter de la date d'achat. Elle couvre les vices de matériaux et de fabrication. Pour toute réclamation, contactez le support Tripp Lite pour obtenir un numéro RMA.

Le fil de mise à la terre est-il indispensable ?

Oui, pour une protection efficace, le fil de mise à la terre doit être raccordé à une prise de terre appropriée. Cela permet de dévier les surges de tension en toute sécurité.

MODE D'EMPLOI B110SPHDMI Tripp Lite

Parasurtenseur à affichage numérique en ligne HDMI

Modèle : B110-SP-HDMI

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

• Parasurtenseur en ligne B110-SP-HDMI
• Fil de mise à la masse, 30,48 cm (12 po)
• Vis de montage (x2)
• Ancre à vis (x2)
• Vis de fil de mise à la masse Guide de démarrage rapide

Caractéristiques du produit

• Protège une entrée et une sortie HDMI contre les décharges électrostatiques (DES), la foudre et les décharges de câble
• Répond aux réglementations de l'IEC
• o IEC 61000-4-2 (DES) +/- 15 kV (air), +/- 8 kV (contact)
• o IEC 61000-4-4 (EFT) 40 A (5/50 ns)
• o IEC 61000-4-5 (éclair) 5 A (8/20 μs) Vitesse de réaction de la protection contre la foudre: < 1 ns
• Technologie Avalanche à silicone à l'état solide
• Perte faible TMDS
• Prend en charge des résolutions UHD jusqu'à 4K x 2K @ 30 Hz
• Conforme HDMI 1.4 et HDCP
• Installation en ligne simple avec oreilles de montage intégrées
• De conception passive - aucune alimentation externe requise

Installation

Remarque : Les instructions suivantes supposent que deux dispositifs HDMI sont actuellement connectés ensemble.

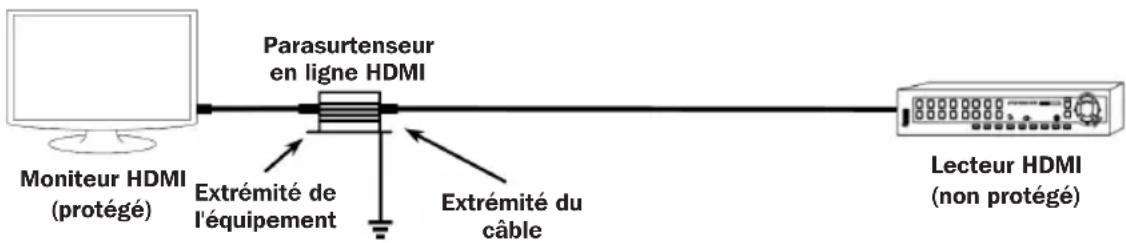

Protection d'un seul dispositif :

1. Déconnecter le câble HDMI installé du dispositif à protéger, puis fixer ce câble à « Cable End » (extrémité du câble) du parasurtenseur en ligne HDMI.
2. Avec un cable HDMI fourni par l'utilisateur, raccorder le dispositif à protégé à « Equipment End » (extrémité de l'équipement) du parasurtenseur en ligne HDMI.

Remarque: Pour une protection maximale, le cable HDMI entre l'« Equipement End » (extrémité de l'équipement) du parasurtenseur en ligne HDMI et l'équipement HDMI à protégé ne doit pas excéder 0,9 m (3 pi). On recommande les cables HDMI haute vitesse de la série P568-003 de Tripp Lite.

1. Raccorder le fil de mise à la terre à l'une ou l'autre des extrémités du parasurtenseur en ligne HDMI, puis à la mise à la terre.

Protection de plusieurs dispositifs :

1. Débrancher le cable HDMI installé des deux dispositifs à protéger.
2. Raccorder le parasurtenseur en ligne HDMI à chaque extrémité du cable HDMI précédemment désinstallé, en s'assurant que les deux extrémités du cable HDMI sont connectées au « Cable End » (extrémité du cable) du parasurtenseur en ligne HDMI.
3. Avec des cables HDMI fournis par l'utilisateur, raccorder l'« Equipment End » (extrémité de l'équipement) de chaque parasurtenseur en ligne HDMI aux dispositifs à protégger.

Remarque: Pour une protection maximale, le câble HDMI entre l'« Equipment End » (extrémité de l'équipement) du parasurtenseur en ligne HDMI et l'équipement HDMI à protéger ne doit pas excéder 0,9 m (3 pi). On recommande les câbles HDMI haute vitesse de la série P568-003 de Tripp Lite.

1. Raccorder le fil de mise à la terre à l'une ou l'autre des extrémités de chaque parasurtenseur en ligne HDMI, puis à la mise à la terre.

Caractéristiques techniques

Connecteurs d'entrée/de sortie HDMI Type-A (femelle)
Protection DES 15 kV (DES), 8 kV (contact)
Protection EFT 40 A (5/50 ns)
Protection contre la foudre	5 A (8/20 μs)
Vitesse de réaction de la protection contre la foudre	<1 ns
Température de fonctionnement 0 à 55 °C (32 à 131 °F)
Résolution video maximale 4K x 2K @ 30 Hz
HDMI 1.4
HDCP Intercommunication (jusqu'à 2.2)
Dimensions 25,4 x 25,4 x 58,3 mm (1 x 1 x 2,3 po)
Poids 35 g (0,08 lb)

Garantie limitee de 2 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de deux (2) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PREVUS PAR LES PRESENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usage au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
