B110SPHDMI - Pararrayos Tripp Lite - Manual de uso y guía de instrucciones gratis

Marca	Tripp Lite
Modelo	B110-SP-HDMI
Tipo de producto	Protector contra sobretensiones en línea HDMI
Categoría	Protector contra sobretensiones
Conectores de entrada/salida	HDMI Tipo-A hembra
Protección ESD	±15 kV (aire), ±8 kV (contacto)
Protección EFT	40 A (5/50 ns)
Protección contra rayos	5 A (8/20 μs)
Velocidad de reacción de la protección	< 1 ns
Resolución de video máxima	4K x 2K @ 30 Hz
Conformidad HDMI	HDMI 1.4
Compatibilidad HDCP	Sí (hasta 2.2)
Alimentación	Ninguna (diseño pasivo, sin alimentación externa)
Dimensiones	25,4 x 25,4 x 58,3 mm
Peso	35 g
Temperatura de funcionamiento	0 a 55 °C
Montaje	Orejas de montaje integradas
Garantía	2 años limitada
Contenido del paquete	Protector contra sobretensiones, cable de conexión a tierra (30,48 cm), tornillos de montaje (x2), anclaje de tornillo (x2), tornillo del cable de conexión a tierra, guía de inicio rápido

Preguntas frecuentes - B110SPHDMI Tripp Lite

¿Cómo instalar el protector contra sobretensiones HDMI B110-SP-HDMI?

Desconecte el cable HDMI del dispositivo a proteger, luego conecte ese cable al extremo 'Cable End' del protector contra sobretensiones. Con un cable HDMI, conecte el extremo 'Equipment End' del protector al dispositivo. Finalmente, conecte el cable de tierra al borne de tierra del protector y a una toma de tierra.

¿Cuáles son las protecciones que ofrece este protector contra sobretensiones?

Protege contra descargas electrostáticas (ESD) de hasta ±15 kV (aire) y ±8 kV (contacto), transitorios eléctricos rápidos (EFT) de hasta 40 A (5/50 ns) y rayos de hasta 5 A (8/20 μs) con un tiempo de reacción < 1 ns.

¿Qué resolución de video máxima admite el B110-SP-HDMI?

Admite resoluciones Ultra HD de hasta 4K x 2K @ 30 Hz y es compatible con HDMI 1.4 y HDCP (hasta 2.2).

¿El protector contra sobretensiones necesita alimentación externa?

No, es de diseño pasivo y no necesita alimentación externa. Se inserta en línea entre sus equipos HDMI.

¿Qué cables HDMI usar con el B110-SP-HDMI?

Para una protección óptima, el cable entre el extremo 'Equipment End' y el equipo no debe superar 0,9 m (3 pies). Se recomiendan los cables HDMI de alta velocidad Tripp Lite serie P568-003.

¿Cómo proteger varios dispositivos con este protector contra sobretensiones?

Desconecte el cable HDMI de los dos dispositivos, luego conecte cada extremo del cable a un protector contra sobretensiones (extremo 'Cable End'). Luego, conecte cada protector a su dispositivo mediante un cable HDMI. Conecte un cable de tierra a cada protector.

¿El B110-SP-HDMI es compatible con equipos HDMI antiguos?

Sí, es compatible con versiones HDMI 1.4 y anteriores, así como con HDCP hasta 2.2. Esto garantiza una amplia compatibilidad con la mayoría de televisores, monitores y fuentes HD.

¿Cómo mantener y limpiar el protector contra sobretensiones HDMI?

Desenchúfelo antes de limpiarlo. Use un paño seco y que no suelte pelusa para limpiar suavemente los conectores y la carcasa. Evite líquidos y productos abrasivos.

¿Cuál es la garantía de este protector contra sobretensiones Tripp Lite?

La garantía es de 2 años limitada a partir de la fecha de compra. Cubre defectos de materiales y mano de obra. Para cualquier reclamo, contacte al soporte de Tripp Lite para obtener un número RMA.

¿El cable de conexión a tierra es indispensable?

Sí, para una protección eficaz, el cable de conexión a tierra debe conectarse a una toma de tierra adecuada. Esto permite desviar las sobretensiones de manera segura.

MANUAL DE USUARIO B110SPHDMI Tripp Lite

Guía de Inicio Rápido

Supresor de Sobretensiones HDMI En Linea para Senalizacion Digital

Modelo: B110-SP-HDMI

English 1 • Français 9 • Pycckn 13

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

Supresor de Sobretensiones En Linea B110-SP-HDMI
- Cable de Conexión a Tierra, 30.5 cm [12"]

• Tornillos de Instalación (x2)
• Tornillos de Anclaje (x2)
• Tornillo del Conductor a Tierra
  Guía de Inicio Rápido

Characteristicas del Producto

• Protege una entrada y calidad HDMI contra eventos de Descargas Electrostáticas [ESD], sobretensiones por rayos y descargas de cable
• Cumple con reglamentos de IEC: o IEC 61000-4-2 (ESD) +/- 15kV(aire), +/- 8kV(contacto)

o IEC 61000-4-4 (EFT) 40A (5ns / 50ns)
o IEC 61000-4-5 (Rayo) 5A (8 s / 20 s)
- Velocidad de reccion en cuando a proteccion contra rayos: < 1 ns

• Silicio de estado solido de Avalanche Technology
• Baja perdida TMDS
• Compatible con resolutions de hasta 4K x 2K @ 30 Hz
• Compatible con HDCP y HDMI 1.4
• Fácil instalación en linea con orejas de instalación integras
• Diseno pasivo - no requires de alimentación externa

Instalación

Note: las siguientes instrucciones asumen que dos dispositivos HDMI está actualmente connectados entre s.

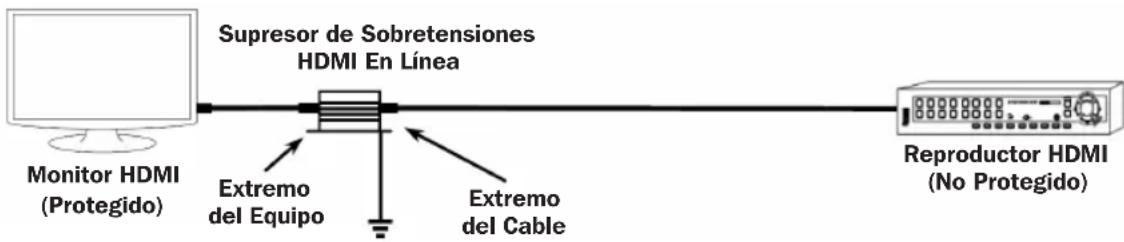

Protección de un Solo Dispositivo:

1. Desconecte el cable HDMI instalado desde el dispositivo que deseee proteger y conecte este cable al "extremo del Cable" del Supresor de Sobretensiones HDMI En Llnea.
2. Con un cable HDMI suministrado por el usuario, conecte el dispositivo que se debe proteger al equipo "Extremo del Equipo' del Supresor de Sobretensiones HDMI En Linea.

Note: para Obtener la maxima proteccion, el cable HDMI entre el "Extremo del Equipo" del Supresor de Sobretensiones HDMI En Linea y el equipo HDMI a proteger no debe superar 91 cm [3 pies]. Se recomienda cables HDMI de Alta Velocidad Serie P568-003 de Tripp Lite.

1. Conecte el cable de tierra arialquier extremodel Supresor de Sobretensiones HDMI En Linea y despues a tierra fisica.

Instalación

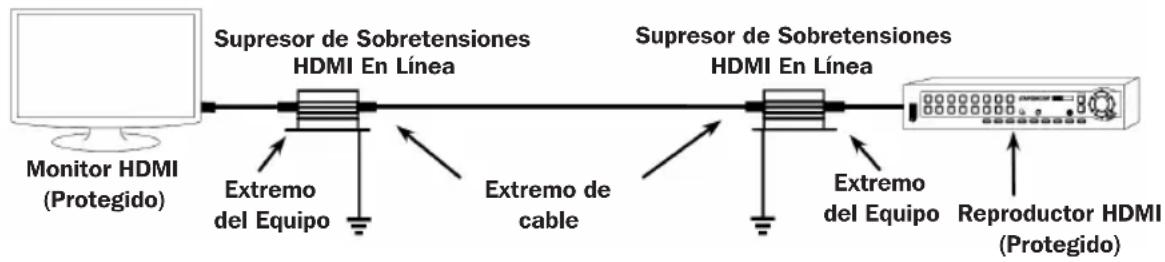

Proteccion de Mulples Dispositivos:

1. Desconecte el cable HDMI instalado de ambos dispositivos que desea proteger.
2. Conecte el Supresor de Sobretensiones HDMI En Linea a cada extremo del cable HDMI desinstalado anteriormente, asegurandose de queAmbos extremos del cable HDMI estan connectados al "Extremodel Cable" del Supresor de Sobretensiones HDMI En Linea
3. Con los cables HDMI suministrados por el usuario, conecte el "Extremo del Equipo" de cada Supresor de Sobretensiones HDMI En Linea a los dispositivos HDMI que deseaa proteger.

Note: para Obtener la maxima proteccion, el cable HDMI entre el "Extremo del Equipo" del Supresor de Sobretensiones HDMI En Linea y el equipo HDMI a proteger no debe ser mayor a 91 cm [3 pies]. Se recomienda cables HDMI de Alta Velocidad Serie P568-003 de Tripp Lite.

1. Conecte el cable de tierra arialquier extremo de cada Supresor de Sobretensiones HDMI En Linea y despues a tierra fisica.

Especificaiones

Conectores de Entrada y Salida HDMI Type-A (Hembra)
Protección ESD 15kV (ESD), 8kV (Contacto)
Protección EFT 40A (5ns / 50ns)
Protección contra rayos	5A (8μs / 20μs)
Velocidad de reacción en cuando a protección contra rayos	<1ns
Temperatura de Operación 0 °C a 55 °C [32 °F a 131 °F]
Resolución Maxima de Video 4K x 2K @	30 Hz
HDMI 1.4
HDCP Paso directo (hasta 2.2)
Dimensiones 25.4 x 25.4 x 58.3 mm [1" x 1" x 2.3"]
Peso 35 g [0.08 lb]

Garantía

GARANTÍA LIMITADA POR 2 ANOS

TRIPP LITE garantiza durante un periodo de dos (2) años a partir de la Fecha de compra inicial que este producto no tiene defectos de materiales ni de mano deora. La obligacion TRIPP LITE bajo this guarantia está limitada a la reparacion o reemplazo (A su entera disreciun) de qualquier producto defecuoso. Para obtener serviceo bajo this guarantia,debe obtener un numero de Autorizacion de Devolucion de Mercancia (RMA) de TRIPP LITE o de un centro de serviceo autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de serviceo autorizo de TRIPP LITE con los cargos de transporte prepagados y deben依照se con una breve descripcion del problema y un comprobante de la fecha y el lugar de compra. esta garantia no se aplica a equipos que hayan sido danados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una forma.

EXCEPTOcomoSEINDICAHENEL PRESENTETRIPPLITENOHACEGARANTIASEXPRESASOMILCIITAS,INCLUIDASGARANTIASDECOMERCIABILIDADYADECUACIONPARAUNPROPOSITOPARTICULAR.

Algunos estados no permiten la limitación o exclusión de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas你能 no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, TRIPP LITE no es responsable por ningún costo, como perdida de Utilities o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier other forma.

Información de cumplimiento con WEEE para clients y recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clients acquieren un nuevo equipo electrico y electrónico de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varia de un País a除外)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde Reasonably, se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad..

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a Cambios sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
