Marca	Tripp Lite
Modelo	B110SP10G
Tipo de producto	Protector contra sobretensiones para redes en línea
Conectores	RJ45 hembra (entrada/salida)
Velocidad de transmisión	Hasta 10 Gbps
Protección contra descargas electrostáticas (ESD)	15 kV (aire), 8 kV (contacto)
Protección contra rayos	2 kA (8/20 µs) / 6 kV (8/20 µs)
Tiempo de reacción	< 1 ns
Ancho de banda	Hasta 10 Gbps
Distancia máxima de cableado	100 m (330 pies) en configuración simple, 73 m (240 pies) entre dos protectores contra sobretensiones
Compatibilidad de cable	Cat5/5e/6/6a/8
Dimensiones	67 x 87 x 27 mm (2,63 x 3,43 x 1,06 pulgadas)
Peso	127 g (0,28 lb)
Temperatura de funcionamiento	0 a 40 °C (32 a 104 °F)
Temperatura de almacenamiento	-15 a 50 °C (5 a 122 °F)
Humedad relativa de almacenamiento	0 a 85 %, sin condensación
Alimentación	Ninguna (pasivo, no requiere alimentación)
Instalación	Entre el cable de red y el equipo a proteger, con conexión a tierra
Garantía	Garantía limitada de 2 años
Conformidad	IEC 61000-4-2, IEC 61000-4-5, TAA
Contenido del paquete	Protector contra sobretensiones, cable de conexión a tierra, tornillos de montaje (x4), anclajes (x4), tornillo del cable de conexión a tierra, guía de inicio rápido

Preguntas frecuentes - B110SP10G Tripp Lite

¿Cómo instalar el B110SP10G?

Desconecte el cable de red del equipo a proteger, conéctelo al extremo 'Cable End' del protector contra sobretensiones, luego conecte el 'Equipment End' al equipo usando un cable Cat5/5e/6/6a/8. Conecte el cable de conexión a tierra a una toma de tierra.

¿Cuál es la velocidad máxima admitida?

El B110SP10G admite velocidades de hasta 10 Gbps, compatible con redes Ethernet de alto rendimiento.

¿Qué tipos de cables son compatibles?

Es compatible con cables Cat5, Cat5e, Cat6, Cat6a y Cat8. La distancia máxima entre el protector contra sobretensiones y el equipo es de 100 m (330 pies).

¿El protector contra sobretensiones requiere alimentación?

No, el B110SP10G es un dispositivo pasivo que no requiere ninguna alimentación eléctrica externa.

¿Cuáles son los niveles de protección contra rayos?

Ofrece una protección contra rayos de 2 kA (8/20 µs) y 6 kV (8/20 µs), con un tiempo de reacción inferior a 1 nanosegundo.

¿Este modelo protege contra descargas electrostáticas (ESD)?

Sí, protege contra ESD hasta 15 kV en descarga de aire y 8 kV en descarga de contacto, según IEC 61000-4-2.

¿Puedo usar este protector contra sobretensiones para proteger varios dispositivos?

Sí, puede colocar un B110SP10G en cada extremo del cable de red para proteger dos dispositivos. La distancia entre los dos protectores contra sobretensiones no debe exceder 73 m (240 pies).

¿El B110SP10G es compatible con redes 10 Gigabit Ethernet?

Sí, admite velocidades de transmisión de hasta 10 Gbps, lo que lo hace ideal para redes 10 Gigabit Ethernet.

¿Cuáles son las dimensiones exactas del dispositivo?

Mide 67 x 87 x 27 mm (2,63 x 3,43 x 1,06 pulgadas) y pesa 127 g (0,28 lb).

¿Cómo conectar el cable de conexión a tierra?

Use el cable de conexión a tierra incluido. Conéctelo al protector contra sobretensiones mediante el tornillo previsto, luego conecte el otro extremo a una toma de tierra adecuada (por ejemplo, una toma de tierra o una barra de tierra).

MANUAL DE USUARIO B110SP10G Tripp Lite

Guía de Inicio Rápido

Supresor de Sobretensiones para Red en Línea, 10 Gbps, Cat6a

Modelo: B110-SP-10G

English 1 • Français 17 • Русский 25

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2022 Tripp Lite. Todos los derechos reservados.

El Paquete Incluye

• B110-SP-10G – Supresor de Sobretensiones para Red en Línea de 10 Gbps
  • Conductor de Tierra
  • Tornillos de Instalación (x4)
  • Tornillos de Anclaje (x4)
  • Tornillo de Conductor a Tierra
• Guía de Inicio Rápido

Características del Producto

• Protege las entradas y salidas de su equipo de red contra descarga electrostática [ESD], sobretensiones y eventos de descarga de cable
• Cumple con los siguientes reglamentos de IEC:
  • IEC 61000-4-2: Descarga indirecta (4kV), descarga directa (8kV)
  • IEC 61000-4-5 (Rayo) 2kA (8μs / 20μs), 1kV (8μs / 20μs)
• Fácil de conectar entre la fuente y el dispositivo de red usando cableado Cat5 / Cat5e / Cat6 / Cat6a / Cat8
• El rápido tiempo de reacción inferior a 1 ns ayuda a evitar daños por rayos o sobretensiones
• Soporta velocidades de transmisión de datos de red Ethernet hasta 10 Gbps
• Operación de conectar y usar sin necesidad de software para una instalación fácil e inmediata
• Soporta distancia entre el B110-SP-10G y el equipo hasta a 100 m [330 pies]
• Cumple con la Ley Federal de Acuerdo Comerciales [TAA], que lo hace elegible para el Programa GSA [General Services Administration] y otros contratos para compras federales.

Instalación

Nota: Las siguientes instrucciones asumen que dos dispositivos de red están actualmente conectados entre sí.

Protección de Un Solo Dispositivo:

1. Desconecte el cable patch instalado del dispositivo que desee proteger y conéctelo al "Extremo del Cable" en el Supresor de Sobretensiones de Red En Línea y 10G.
2. Con un cable patch Cat5 / Cat5e / Cat6 / Cat6a / Cat8 suministrado por el usuario, conecte el dispositivo que desea proteger al "Extremo del Equipo" del Supresor de Sobretensiones de Red en Línea 10G.
   Nota: Para obtener el mejor rendimiento de protección, el cable patch entre el "Extremo del Equipo" en el B110-SP-10G y el equipo a proteger no debe exceder los 100 m [330 pies]. Se recomiendan los Cables Patch Snagless Cat6a Serie N261 de Tripp Lite
3. Conecte el cable de tierra a cualquier extremo del Supresor de Sobretensiones de Red En Línea y 10G y después a tierra física.

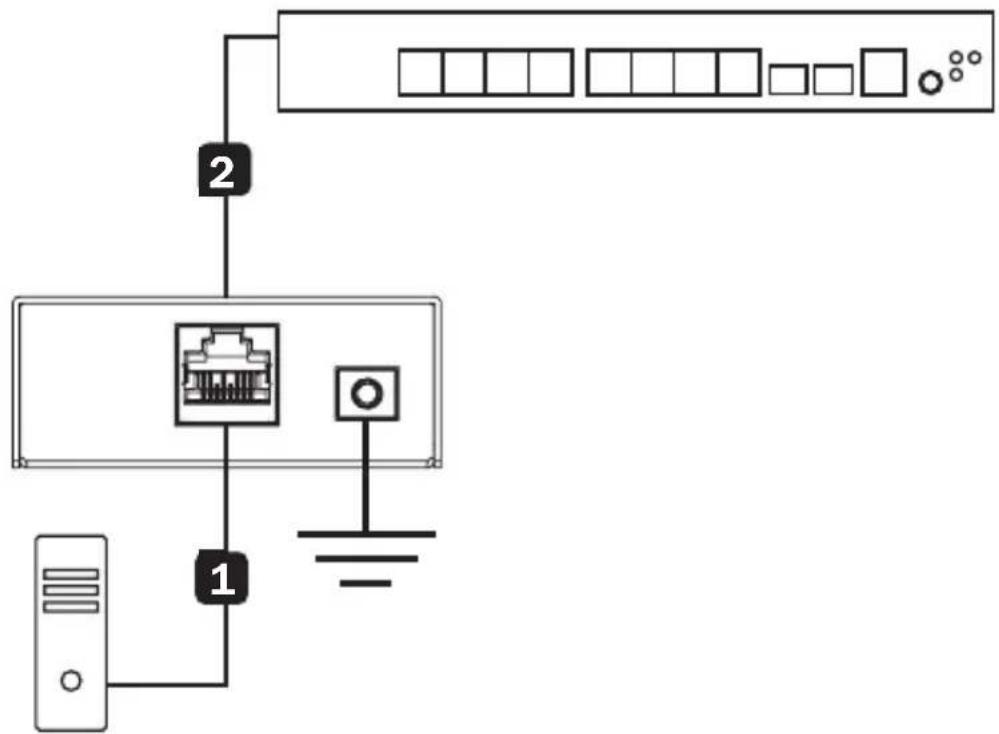

Instalación

B110-SP-10G

1 Cable Cat6a de hasta 5 m [15 pies]
2 Cable Cat6a de hasta 100 m [330 pies]

Hub de Switch Ethernet (10 Gbps)

10GB
PC con Tarjeta de Red

Instalación

Protección de Múltiples Dispositivos:

Nota: La distancia máxima entre cualquier par de Supresor de Sobretensiones de Red En Línea y 10G es de 73 m [240 pies].

1. Desconecte los cables patch instalados de los dos dispositivos que desea proteger.
2. Conecte un B110-SP-10G a cada extremo del cable patch desinstalado anteriormente, asegurándose de que ambos extremos del cable patch están conectados a la "Terminal del Cable".
3. Con los cables patch Cat5 / Cat5e / Cat6 / Cat6a / Cat8 suministrados por el usuario, conecte el "Extremo del Equipo" de cada Supresor de Sobretensiones a los dispositivos de red que desea proteger.
   Nota: Para obtener el mejor rendimiento de protección, el cable patch Cat5 / Cat5e / Cat6 / Cat6a / Cat8 entre el "Extremo del Equipo" del B110-SP-10G y el equipo de red a proteger no debe exceder los 73 m [240 pies]. Se recomiendan los Cables Patch Snagless Cat6a Serie N261 de Tripp Lite.
4. Conecte el cable de tierra a cada Supresor de Sobretensiones de Red En Línea y 10G y después a tierra física.

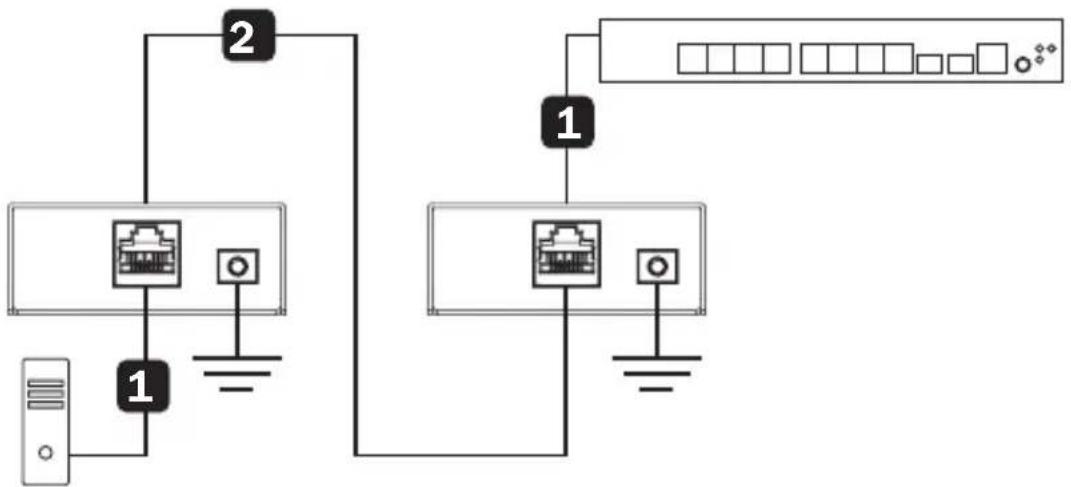

Instalación

B110-SP-10G

1 Cable Cat6a de hasta 5 m [15 pies]
2 Cable Cat6a de hasta 73 m [240 pies]

Hub de Switch Ethernet (10 Gbps)

10GB
PC con Tarjeta de Red

Especificaciones

Conectores de Entrada y Salida RJ45 (Hembra)
Protección ESD 15kV (Aire), 8kV (Contacto)
Protección contra rayos 2kA (8μs / 20μs) /6kV (8μs / 20μs)
Velocidad de reacción en cuanto a protección contra rayos	<1 ns
Rango de Temperatura de Operación O	°C a 40 °C [32 °F a 104 °F]
Rango de Temperatura de Almacenamiento	-15 °C a 50 °C [5 °F a 122 °F]
Humedad Relativa De 0% a 85% de HR, SinCondensación
Ancho de Banda (Tasa de Datos) Hasta	10 Gbps
Pérdida por Retorno (100Ω) 16 dB
Dimensiones 67 x 87 x 27 mm /	2.63" x 3.43" x 1.06"
Peso 127 g [0.28 lb]

Garantía

Garantía Limitada por 2 Años

Tripp Lite garantiza que este producto no tiene defectos de materiales ni de mano de obra por un período de dos (2) años a partir de la fecha de compra inicial. La obligación de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben devolverse a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OTORGA GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, Tripp Lite no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
