РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N2LOCK-KEY-RD Tripp Lite
Руководство по установке
Универсальный фиксатор,
вставка для фиксации и ключ для
разъемов RJ45
Модели: N2LOCK-010-YW,
N2LPLUG-010-YW, N2LOCK-KEY-RD
English 1 • Español 8 • Français 15
Охраняется авторским правом © 2019 Tripp Lite. Перепечатка
запрещается.
Установка
Данное изделие может не подходить для некоторых гнездовых разъемов с верхней крышкой (см. ниже) или особой конструкции.


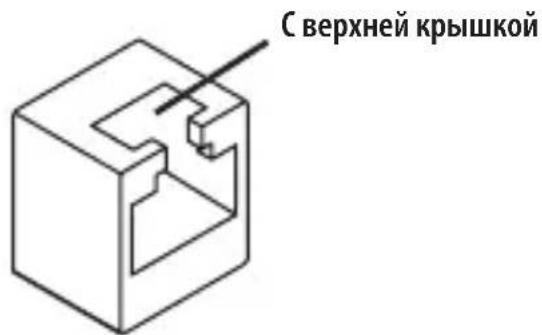

С верхней крышкойДанное изделие предназначено для гнездовых разъемов RJ45, имеющих следующие размеры:


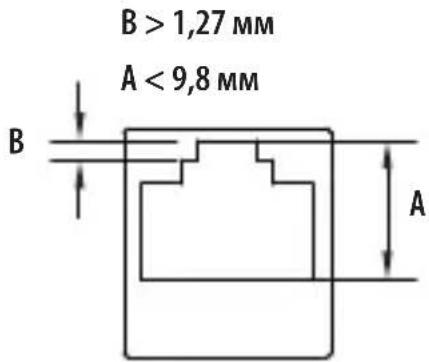

B > 1,27 mm A < 9,8 mm B AУстановка
Установка фиксатора разъема N2LOCK-010-YW

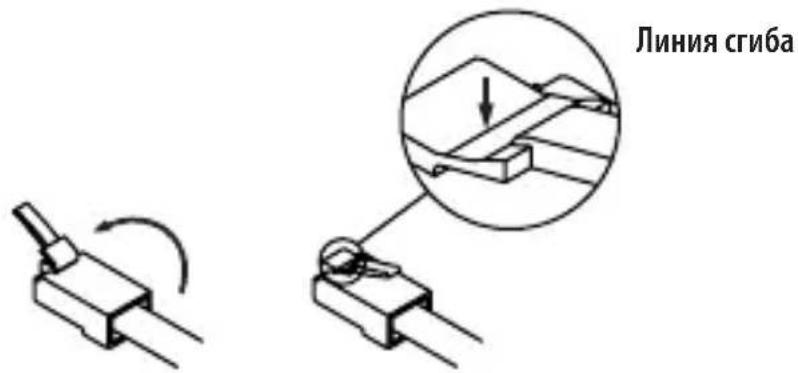

1 Согните защелку в разные стороны для образования линии сгиба.


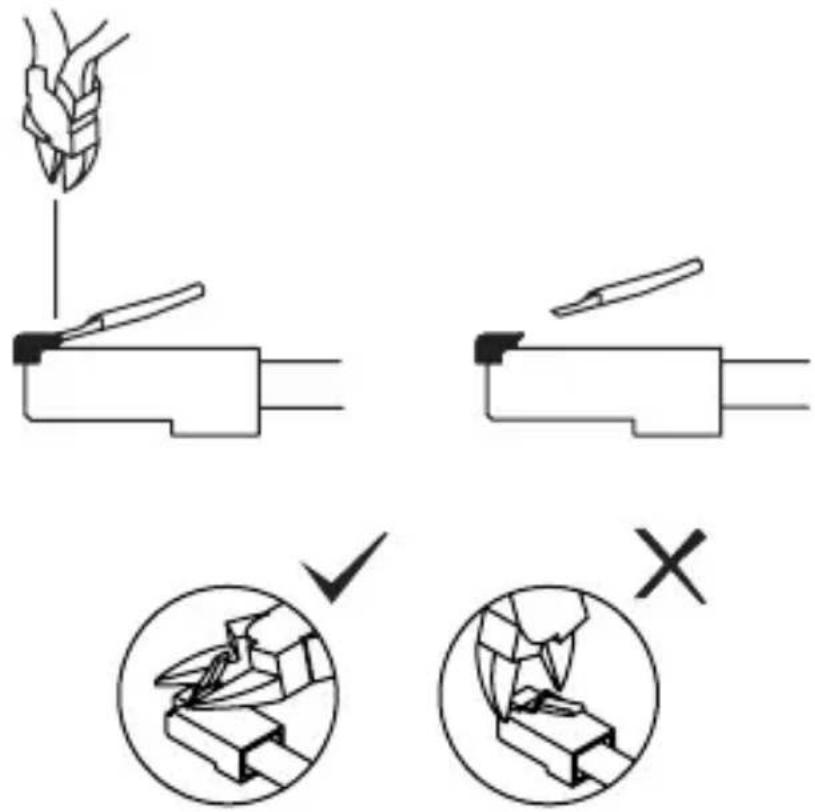

Линия сгиба2 Отрежьте защелку кусачками по линии сгиба.
3 Закрепите фиксатор штекерного разъема на коннекторе RJ45.
Примечание. Обязательно проверьте правильность подгонки защелки. В противном случае она может повредить гнездовой разъем RJ45.

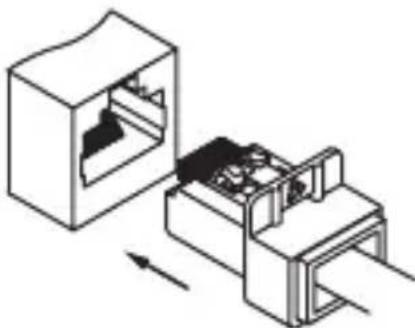

4 Вставьте вновь закрепленный коннектор RJ45 непосредственно в нужный гнездовой разъем RJ45.
Примечание. В случае правильной фиксации коннектора RJ45 раздается характерный щелчок.


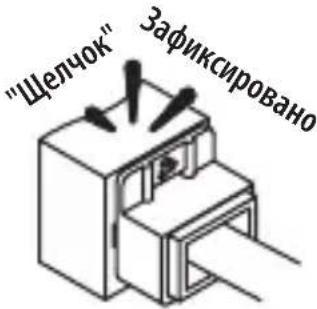

"Щелчок" ЗафиксированоУстановка
Установка вставки для фиксации разъема N2LPLUG-010-YW
1 Установите вставку для фиксации разъема непосредственно в гнездо RJ45.
Извлечение ключа для высвобождения разъема N2LOCK-KEY-RD
Примечание. Этот ключ обеспечивает высвобождение фиксатора штекерного разъема N2LOCK-010-YW и вставки для фиксации разъема N2LPLUG-010-W.

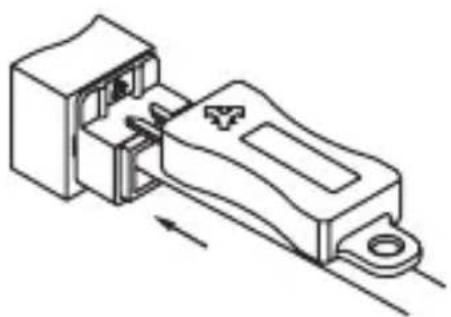

1 Вставьте бородку ключа в прорезь, расположенную в верхней части зафиксированного разъема.
Порядок эксплуатации

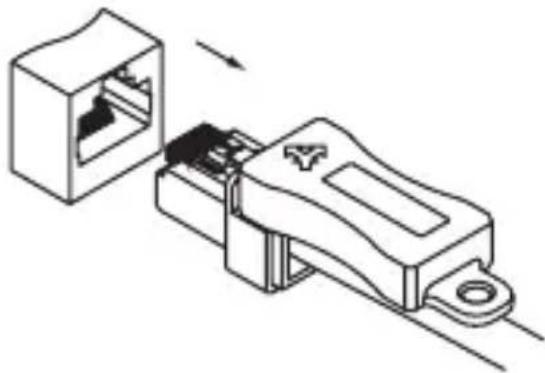

2 Выньте разъем вместе с ключом.
