N2LOCK-KEY-RD - Accesorio de red Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Llave de desbloqueo para conector RJ45
Marca	Tripp Lite
Modelo	N2LOCK-KEY-RD
Color	Rojo
Material	Plástico rígido
Dimensiones (aprox.)	5 cm x 2 cm x 0,5 cm
Peso (aprox.)	5 g
Alimentación	Ninguna (herramienta manual)
Compatibilidad	Dispositivo de bloqueo N2LOCK-010-YW y pieza de inserción N2LPLUG-010-YW
Función principal	Desbloquear los conectores RJ45 equipados con el sistema de bloqueo Tripp Lite
Uso	Insertar los dientes de la llave en la ranura del bloqueo y tirar simultáneamente
Mantenimiento	No necesita mantenimiento
Limpieza	Limpiar con un paño seco si es necesario
Seguridad	Piezas pequeñas: mantener fuera del alcance de los niños
Piezas de repuesto	Ninguna pieza desmontable
Reparabilidad	No reparable, reemplazar si está dañado
Información general	Diseñado para asegurar las conexiones RJ45 en redes

Preguntas frecuentes - N2LOCK-KEY-RD Tripp Lite

¿Para qué sirve la llave N2LOCK-KEY-RD?

Sirve para desbloquear los dispositivos de bloqueo de conector RJ45 Tripp Lite (modelos N2LOCK-010-YW y N2LPLUG-010-YW).

¿Cómo usar la llave de desbloqueo?

Inserte los dientes de la llave en la ranura ubicada en la parte superior del conector bloqueado, luego tire simultáneamente del conector y la llave para liberar el bloqueo.

¿La llave es compatible con todos los conectores RJ45?

No, está diseñada específicamente para los dispositivos de bloqueo Tripp Lite N2LOCK-010-YW y N2LPLUG-010-YW. Los conectores RJ45 estándar deben cumplir las siguientes dimensiones: A < 9,8 mm y B > 1,27 mm.

¿Puedo usar la llave en un conector ya enchufado?

Sí, la llave está diseñada para desbloquear un conector ya insertado en el conector.

¿Qué hacer si la llave no se inserta?

Verifique que la ranura de bloqueo esté orientada hacia arriba. Si el pestillo no está instalado correctamente, puede ser necesario verificar la instalación del dispositivo de bloqueo.

¿La llave necesita alimentación?

No, es una herramienta manual sin pilas ni electricidad.

¿Cómo limpiar la llave?

Límpiela con un paño seco si está sucia. No use productos químicos.

¿Hay riesgos de seguridad?

La llave contiene piezas pequeñas; manténgala fuera del alcance de los niños para evitar el riesgo de ingestión.

¿Puedo pedir piezas de repuesto?

La llave es una herramienta monobloque sin piezas de repuesto. En caso de pérdida o rotura, reemplácela completamente.

¿La llave tiene garantía?

Consulte la garantía Tripp Lite incluida con el producto. Generalmente, cuenta con una garantía limitada contra defectos de fabricación.

MANUAL DE USUARIO N2LOCK-KEY-RD Tripp Lite

Plug Lock Universal RJ45, Inserto de Asegurado y Llave

Modelos: N2LOCK-010-YW, N2LPLUG-010-YW, N2LOCK-KEY-RD

English 1 • Français 15 • Русский 22

1111 W. 35th Street, Chicago, IL 60609 EE. UU. tripplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

Instalación

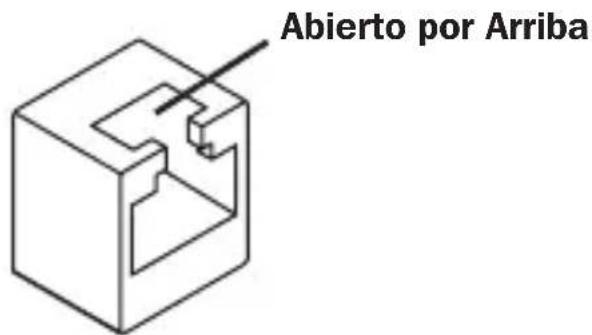

Este producto puede no ser adecuado para algunas aplicaciones abiertas por arriba (mostrada abajo) o con conectores especiales.

Este producto está diseñado para trabajar con las siguientes dimensiones de enchufe RJ45:

B > 1.27 mm

Instalación

Instalación de Plug Lock N2LOCK-010-YW

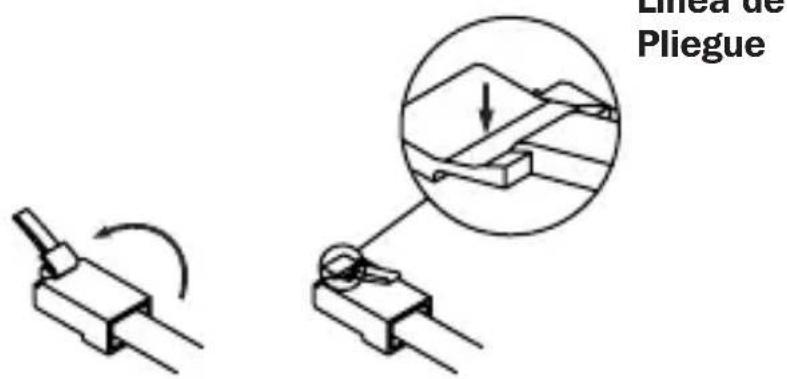

1 Doble el pestillo hacia atrás y adelante para crear una línea de pliegue.

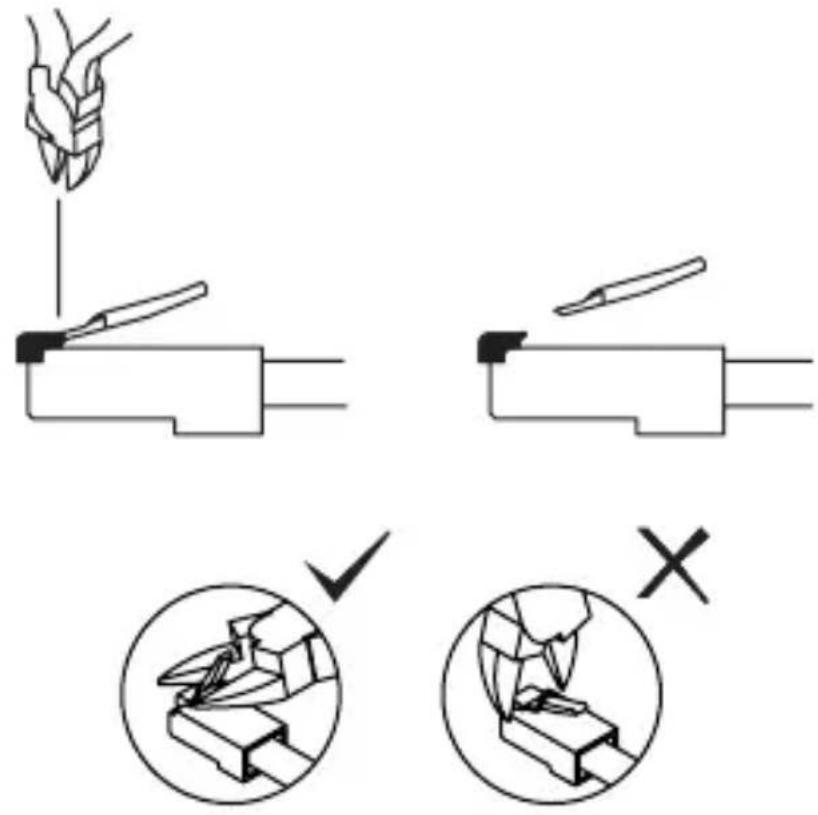

2 Alinee el cortador con la línea de pliegue para cortar el pestillo.

3 Fije el Plug Lock en el conector RJ45.

Nota: Compruebe siempre la correcta colocación del pestillo. De lo contrario, puede causar daños en el conector RJ45.

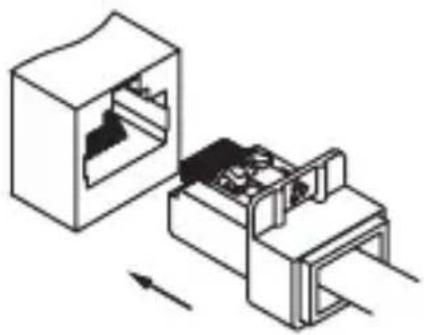

4 Enchufe el conector RJ45 recién colocado directamente en el conector RJ45 deseado.

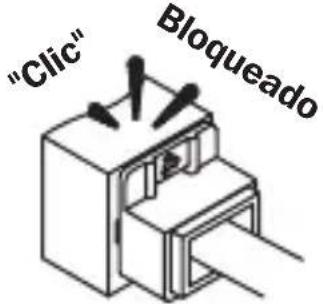

Nota: Un clic indicará que el conector RJ45 está correctamente asegurado en su sitio.

Instalación

Instalación del Inserto Plug Lock N2LPLUG-010-YW

1 Enchufe el Inserto Plug Lock directamente en el conector RJ45.

Nota: Un clic indicará que el inserto de asegurado está correctamente asegurado en su sitio.

Retiro de la Llave de la Clavija N2LOCK-KEY-RD

Nota: Esta llave liberará el Plug Lock N2LOCK-010-YW y el Inserto de Asegurado de la Clavija N2LPLUG-010-W.

1 Inserte los dientes de la llave en la ranura disponible situada en la parte superior de la clavija de seguridad.

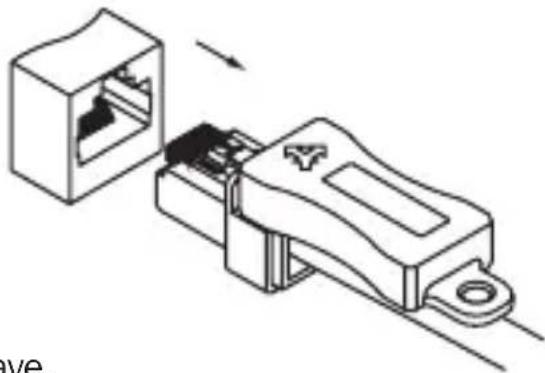

2 Saque el enchufe y la llave juntos.
