MANUAL DE USUARIO SRCOOLNET2LX Tripp Lite

Guía de instalación e inicio=rápido

Accesorio para administración SNMP/Web

Modelo: SRCOOLNET2LX

Instalación 15

Characteristicas 23

Antes de la instalación, lea cuidadosamente esta guía. Puede conseñguir una Guía de usuario aparec descargándola de www.triplite.com/support y describiendo SRCOOLNET2LX en el camino de búsqueda. Para Obtener más información sobre la configuración y operation, consulte la Guía del usuario.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.triplite.com/support

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Instalación

El SRCOOLNET2LX permite al usuario comunicarse y controlar las unidades de enfiambre de+puntos SRCOOL2KWM, SRCOOL7KRM, SRCOOL18K, SRCOOL24K (unidad preinstalada) y enfiador bajo en filas SRCOOL33K compatibles de Tripp Lite como dispositivos que se pueda administrar en una red accesible mediante un navigador de red, estacion de administracion de red, telnet o linea de commando.

1 - Preparación

1-1 Confirme el contenido del paquete: además de este manual, su paquete debe incluir lo siguientes:

• Cable Micro-USB para detectación y configuración remota de temperatura (número de parte: 73176E), 3.66 m [12 pies]
  E2MT - Modulo Sensor EnviroSense2
• Manual del usuario del E2MT

1-2 Localice la direccion MAC: la direccion MAC de 12 digitos (000667xxxxx) se encuentra en el SRCOOLNET2LX.

2 - Instalación

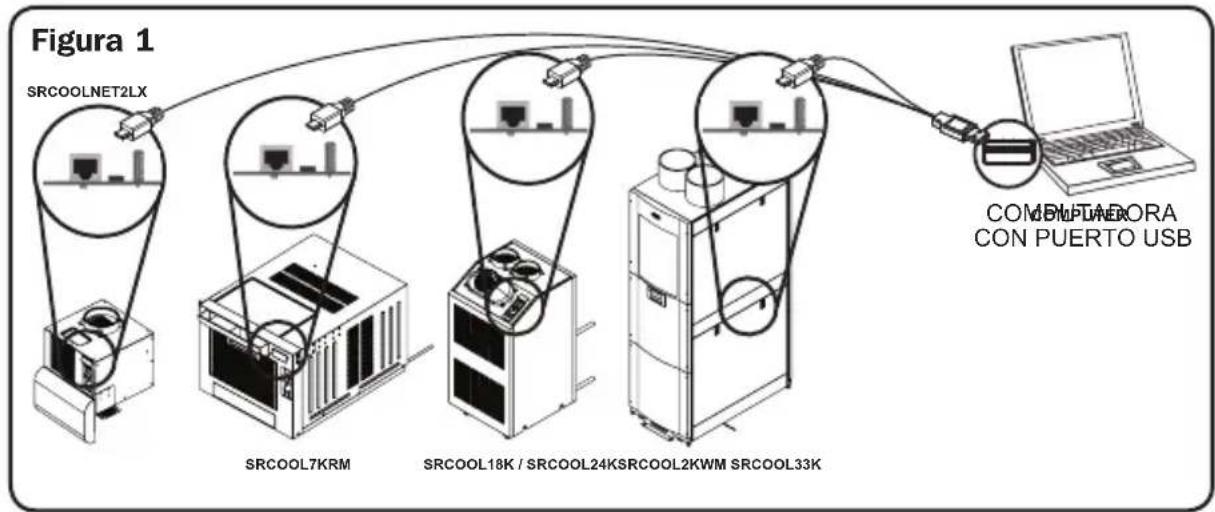

2-1 Inserte el SRCOOLNET2LX en la ranura frontal de accesorios SNMP en los enfiadiores de punto SRCOOL2KWM/7KWM/18K/24K o enfiador compatible bajo en hileras SRCOOL33K (Figura 1 de la sección 4-2).
2-2 Conexión del SRCOOLNET2LX a la red: conecte un cable patch estándar de Ethernet al puerto de Ethernet RJ45 en el SRCOOLNET2LX.

Nota:estepuerto no admite aplicaciones PoE (Energia sobre la Ethernet).

2-3 Determinación del método de instalación de red: si el servidor DHCP de su red asigna automatistically una direccion IP dinámica al SRCOOLNET2LX, proceda a 3 - Asignación de direccion IP dinámica. Si asigna manualmente una direccion IP estática a la SRCOOLNET2LX proceda a 4 - Asignación de direccion IP estática. Si no está seguro de qué método usar, póngase en contacto con su administrador de red para asistencia antes deContinuar el proceso de instalación.

Instalación

3 - Asignación de direccion IP dinámica

3-1 Conexión de SRCOOLNET2LX a la red: de manière predeterminada, el SRCOOLNET2LX intentará tener una direccion IP mediante configuración dinámica de IP. Este puedaayarlos slightestos,minutos,según su entorno de red.
3-2 DeteciOn de la direcction IP: para identificar la direc tion IP asignada al SRCOOLNET2LX,pongase en contacto con su administrador de red y proporcione la direc tion MAC del SRCOOLNET2LX. Ademas peut determinar localmente la direc tion IP en la tarjeta. Si aun noiene el controlador serial sobre USB instalado en su PC, puisde descargarlo de www.triplite.com/support ingresando SRCOOLNET2LX en el Campo de busquecha. SeLECTIONE el controlador llamado "TL-cdc". Para instalar, siga las instrucciones suministradas con el controlador.

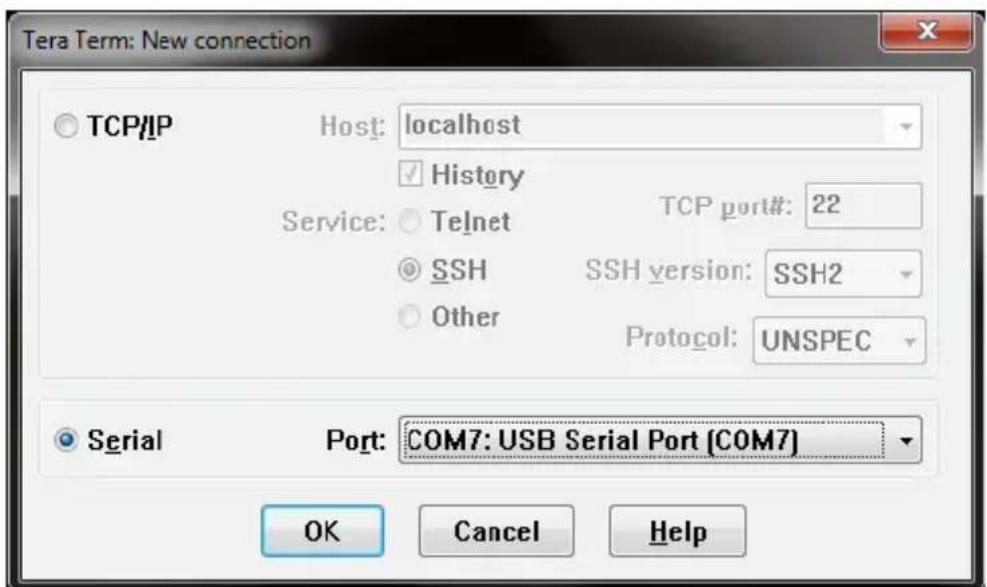

Una vez que el controlador está instalado y el puerto COM haya sido asignado, inicia un programa de emulación de terminal, como Tera Term Pro. Configúrelo para usar el puerto COM asignado y use los siguientes parámetros de puerto serial: 115.2Kbps, 8, NONE, 1. Conecte el cable USB a la PC y el extremo Micro-USB al puerto Micro-USB en el SRCOOLNET2LX. Cuando aparezca la indicación de inizio de sesión, inicia sesión como localadmin / localadmin. Cuando aparezca el menu, vaya a "3- Configuración de Red", luego "1- Configuración de IP". Se做不到a la direccion IP asignada. Después de haber determinado la direccion IP, proceda a la sección 5 - Pruebe y configure.

Notas:

• Los nombres de usuario yestrases distinguen mayusculas y minusculas.
• Puede solicitar un periodo de concesión a largo plazo para la direccion IP, según su aplicación.
• El Administrador de dispositivos PowerAlert y la WEBCARDLX soportan IPv4 y IPv6. La tarjeta está predeterminada para recibir una direccion de configuración dinámica de IP para IPv4, IPv6 o ambas. Al recibir ambas direcciones permitte la connexion a la tarjeta medianterialquier direccion IPv4 o IPv6.

Instalación

4 - Asignación de direccion IP estática/Menu de terminal Parametros de configuración

4-1 Determine la informacion IP: el SRCOOLNET2LX pueda soportar una direccion IPv4 estaica (requiree la configuracion de la direccion IP, la mascara de subred y el portal) y/o una direccion IPv6 estaica una. Además el SRCOOLNET2LX pueda soportar una direccion DNS IPv4 o IPv6 estaica que se deba ingresar.
4-2 Configure el programa de emulación de terminal: si aun no lo ha hecho, descargue el controlador serial sobre USB (TL-cdc) desde el situ web de Tripp Lite. Puede encontrar el controlador si visita www.triplite.com/support e ingresa SRCOOLNET2LX en el camino de búsqueda. Para instalar el controlador, siga las instrucciones suministradas. Una vez instalado el controlador y que se haya asignado el puerto COM, configure su programa de emulación de terminal para usar el puerto COM que corresponda al puerto USB.

4-3 Conecte el SRCOOLNET2LX a la computadora: connecte su PC al puerto MicroUSB en el SRCOOLNET2LX con el cable provisto.

Instalación

4-4 La tarjeta做不到 un inizio de sesión estilo Linux antes del arranque. Ingrese como localadmin / localadmin para acceder al menu estandar.

Nota: los nombres de usuario y contrasénas distinguen mayusculas y minusculas.

4-5 Aside el menu principal:

a. SeLECTIONA: 3: Configuracion de Red
b. SeleectionlaOpion1:ConfiguraciondeIP

cSelección la Opción 3: Configuración de IPv4 en la Opción 4: parámetros de IPv6

d. Selecciona la Opcion 1: Metodo
e. SeLECTIONA la Opcion 2: Estatistica

Asigne la direccion,ascara de subred,portal,etc.Garde sus parametros的选择nando"A"(aplicar).Eija *y"para reiniciar PowerAlert ahora.EiJa su sesion de terminal.

4-6 Retire el cable de configuración: retire el cable de configuración que conecta el SRCOOLNET2LX a la computadora.

Instalación

5 - Pruebey configure

Pruebe la connexion de red: después que se haya asignado una direction IP a la tarjeta, intente acceder a ella usingo un navegador web. Abra Firefox o Chrome en una computadora conectada a la red e ingrese http:// o https:// seguido por la direccion IP. Se muestra la pantalla de起初 de sesión para el Administrador del dispositivo PowerAlert. El nombre de usuario predeterminado es localadmin y la contraseña es localadmin. Después de ingresar el nombre de usuario y contraseña, aparece la Paginga de estado de PowerAlert en la ventana del navegador. Para Obtener mas informacion sobre la configuracion y operation del dispositivo administrado, consulte la Guia del Nombre ubicada en la seccion de soporte de la paginga web del producto SRCOOLNET2LX.

Nota: los nombres de usuario y contraseñas distinguen mayusculas y minusculas.

Instalación

6 - Uso de E2MT como sensor de temperatura con ajusterremoto

SRCOOLNET2LX soporte el uso de un sensor Ambiental E2MT (incluido) para controlar la temperatura, en lugar del sensor de temperatura predeterminado interno en la corriente de aire de returno de launidad de aire acondicionado. El sensor E2MT pueda localizarse en el area que desea controlar en el punto de ajuste spécifique.

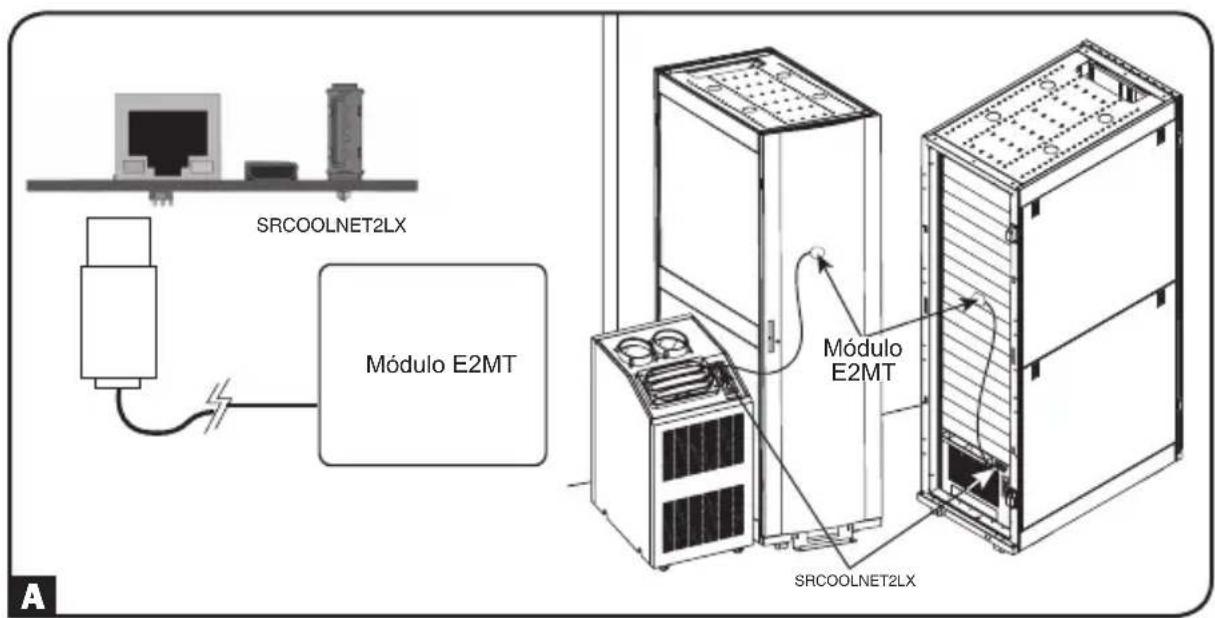

6-1 Configuración de SRCOOLNET2LX para uso de punto de ajuste remoto

Para usar la funciona de punto de ajuste remoto de temperatura, asegúrese de que el dispositivo E2MT está instalado en laubicación眼看a para monitorar y esté connectado al SRCOOLNET2LX A.

Instalación

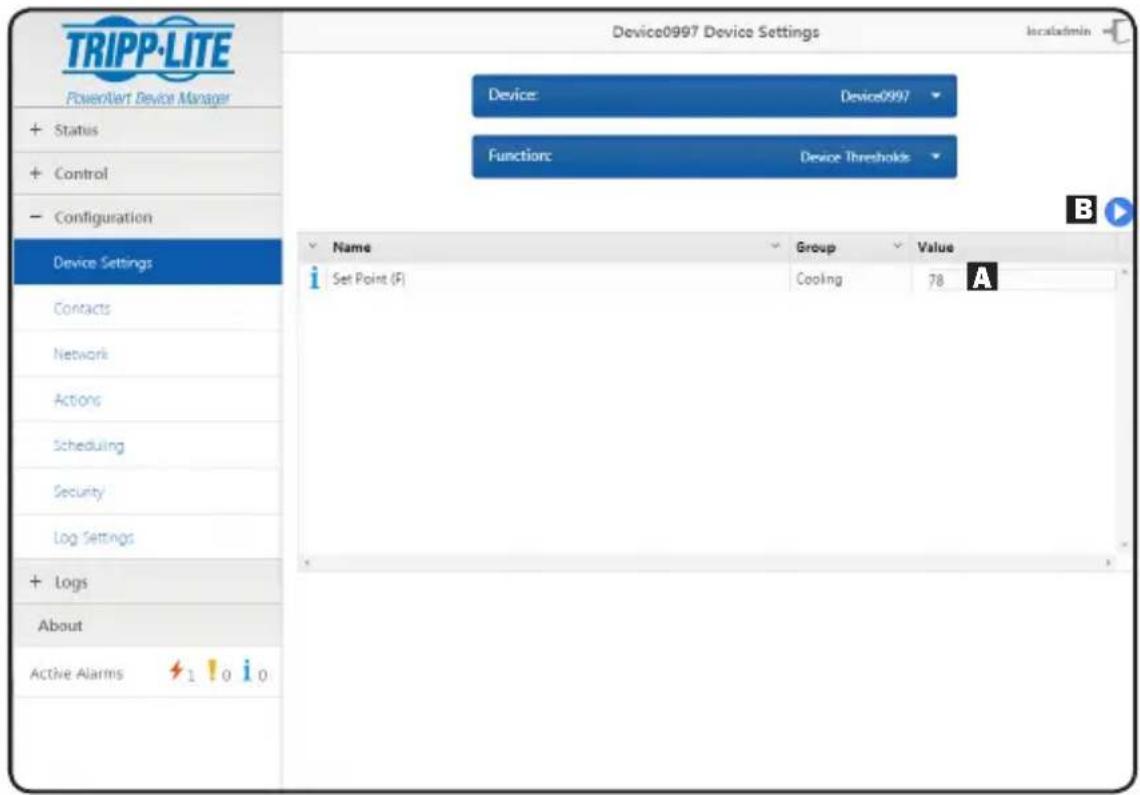

Desidera la interfaz de administrador de dispositivos de PowerAlert, encienda la unidad de enfiambre seleccionando el menu de control. Debrero el menu de control, marque la option "Encender dispositivo" y haya clicked en el boton de activacion a la derecha. Después, vaya al menu de Configuracion> Parámetros del dispositivo para asegurar de que el sensor E2MT está selectionado. Debrero de la direccion: menus desplegable de Umbrales del dispositivo en el recuadro etiquetado "Valor",onga el punto de ajuste de la temperatura que deseaa que el SRCOOLNET2LX A alcance y oprima el boton de activacion a la derecha B. Se anulara el control del punto de ajuste en el panel de la pantalla del dispositivo.

Instalación

Ahora launidad de enfiambre to comenzara a enfiar cuando la lecture de temperatura en el E2MT iguale o exceeda el valor de del punto de ajuste que ingreso. Cuando la temperature caiga por debajo de este punto de ajuste, launidad dejarde de enfiar. Si la casilla "Siempre encendido" está marcada, los ventiladores siguen funciona cuando launidaddea de enfiar. Si la casilla "Siempre encendido" no está marcada, los ventiladores se detienen y launidad se apaga. Una vez que la temperature alcance-Newamente el punto de ajuste,launidad arranca y comienza a enfiar hasta que la temperature reportada por el E2MTwhelminga estar por debajo del punto de ajuste.

Note: este ciclo continua indefinidamente hasta que selección "Apagar enfiador" en la interfaz de usuario SRCOOLNET2LX o apague launidad de enfiambre mediante el panel de pantalla del dispositivo.

6-2

Consideraciones importantes al usar el Modelo de punto de ajuste remotode temperatura

Es importante tener en cuenta las siguientes consideraciones al usar la funciona del Punto de ajuste remoto de temperatura del SRCOOLNET2LX:

1 La temperatura que se usa para controlar el dispositivo de enfiambre acoplado es el sensor E2MT, NO la temperatura del aire de returno. La temperatura del aire de returno pueda ser mayor o menor que la temperatura que está reportando el E2MT.
2 El punto de ajuste que se muestra en el panel de visualizacion de la unidad de enfiambre acoplada debe ser ignorado cuando el SRCOOLNET2LX se configura en modo de Punto de ajuste remoto de temperatura en el Administrador del dispositivo PowerAlert.* El punto de ajuste que se muestra en el panel de visualizacion del dispositivo sera el punto de ajuste minimum (al enfiar) o maximum (cuando no enfré) permitted por la unidad de enfiambre.* *El SRCOOL2KWM y el SRCOOL33K compatible mostraran el punto de ajuste correcto en la pantalla de la unidad de enfiambre.

Note: cuando está habitada la función de punto de ajuste remoto de temperatura, launidad se muestra como "EXTERNA" en la pantalla LCD del SRCOOL33K. Si no hay ningún parámetro de punto de ajuste externo de temperatura bajo el plazo de 60segundos, launidad mide el valor internamente y se apaga el icono "EXTERNO".

3

Si se oprime el botón de encendido en el panel de visualización de launidad de enfiambre cuando está en modo de Punto de ajuste remotode temperatura, se Cancela el modo.

Characteristicas

A Puerto Ethernet: el enchufe RJ45 conecta el SRCOOLNET2LX a la red usingo un cable patch estandar de Ethernet. El LED de Enlace A1 y el LED de Estado A2 indican conditiones de operation. Vea la Tabla de functions del LED para una descripción del comportamento de los LED.
B Puerto Micro-USB: use this puerto para conectar directamente con una computadora que execute un programa de emulación de terminal. Con el SRCOOLNET2LX se incluye un cable (número de parte: 73176E). Si necesita Ordering a un cable de reemplazo,pongase en contacto con Soporte al Nombre de Tripp Lite al 773.869.1234.
C Puerto USB Type-A: Utilice este puerto para conectar el modulo E2MT incluido para monitorear las conditiones de temperatura ambiente.

Nota: no conecte un teclado o mouse a este puerto.

D Botón de restauración: el botón de restauración está empotrado, accesible a工程技术 de un(PC) de red RJ45.Use un clip para papel u other objeto adequado paraocrimir el botón de restauración durante 3 segundos para reinicuar la interfaz de red. El reinicio de la interfaz de red no borrará los parámetros de red ni interrupirá la alimentación de CA.Presione y sostenga por 20 segundos el botón de restauración para restablecer la interfaz de red a sus parámetros predeterminados de fábrica.La restauración a los valores predeterminados de fábrica borrará todos los datos previamente guardados, incluidos los ajustes de red, sin interruprir la alimentación de CA.
LED de estado: muestra el estado del SRCOOLNET2LX. Vea la Tabla de sistemas del LED para una descripción del comportamento de los LED.

23

Characteristicas

Tabla de sistemas del LED

Identificador	Función del LED Color del LED Estado	Descripción
A1	Indicador deactividad/Enlacede Ethernet	Verde DestellandoHayactividadde red en elpuerto
				Apagado No hayactividad de red enel puerto
				Apagado Se realiza la restauraciónmediante la interfaz o elbotón de restauración
A2	Indicador develocidad de lared Ethernet	Amarillo Encendidopermanente	Velocidad de red de 100Mbps
			ApagadoSi A1 está destellando larvelocidad es de 10 Mbps
			ApagadoSi A1 también estáapagado no hayactividadde red
			Apagado Se realiza la restauraciónmediante la interfaz o elbotón de restauración
E	Estado delSRCOOLNET2LX	Verde Encendidopermanente	Operación normal
		Verde Un soloDestello	Indicador de encendido
		Verde/Anaranjado	Apagado No se inicia la energia ni la tarjeta
		Verde/Anaranjado	Alternando(~1/s)	Actualización de softwareen progreso
		Verde/Anaranjado	Alternando(~2/s)	Se restaura la configuraciónpredeterminada de fábrica

Soporte técnico

Puede encontrar soporte professionnel en: www.tripplite.com/support

Garantía

GARANTÍA LIMITADA

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obr por un periodo de 2 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en material o mano de obr Dentro de ese periodo, el vendedor reparar o reemplazar a el producto a su entera disrecion. El serviceo bajo this guarantia solo peut obtenser entropyando o embarcando el producto (con todos los cargos de envio o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 EE. UU. El vendedor reembolsara los cargos de embarque. Antes de devolver提供优质 equipo para reparacion, visite www.triplite.com/support.

ESTA GARANTIA NO SE APLICAL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGARAGANTIAS EXPRESAS DISTINAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDO TODAS LAS GARANTIAS DE COMERCIALIZACION O IDONEIDAD, ESTAN LIMITADAS EN DURATIO AL PERIODO DE GARANTIA ESTABLECIDO; ASIMISMO, esta GARANTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES E INDIRECTROS. (Algunos Estados no permiten limitaciones en cuando a la duracion de una garantia implicita y algunos Estados no permiten la exclusion o limitacion de daños incidentales o indirectos, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantia le otorga derechos legales espécificos y usted pueda tenerthers droits queuenvar deuna jurisdiecion a other).

ADVERTENCIA: antes de uso, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adecuacion de这些东西 dispositivos para una aplicacion española.

No compatible con aplicaciones de PoE (Energía sobre la Ethernet).
