MODE D'EMPLOI SRCOOLNET2LX Tripp Lite
Carte auxiliaire de gestion snmp/web
Modèle : SRCOOLNET2LX
Installation 28
Caractéristiques 36
Soutien technique 38
Garantie 38
Lire attentivement ce guide avant l'installation. Un guide de l'utilisateur indépendant téléchargeable est disponible en visitant www.triplite.com/support et en inscrivant SRCOOLNET2LX dans le champ de recherche. Consulter le guide de l'utilisateur pour des renseignements supplémentaires au sujet de la configuration et du fonctionnement.
Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.
Installation
Le SRCOOLNET2LX permet à l'utilisateur de communiquer avec, et de contrôler, les refroidisseurs localisés SRCOOL2KWM, SRCOOL7KRM, SRCOOL18K, SRCOOL24K de Tripp Lite (préinstallés dans l'appareil) et le refroidisseur en rangées SRCOOL33K compatible en tant que dispositifs gérables sur un réseau accessible via un navigateur Web, une station de gestion de réseau, Telnet, SSH ou une ligne de commande.
1 - Préparation
1-1 Confirmer le contenu de l'emballage : En plus de ce manuel, l'emballage devrait inclure ce qui suit :
- Câble Micro-USB pour la détection de la température à distance et la configuration (numéro d'article : 73176E), 3,7 m (12 pi)
- Module du capteur EnviroSense2 E2MT
- Manuel de l'utilisateur de l'E2MT
1-2 Localiser l'adresse MAC : L'adresse MAC à 12 chiffres (000667xxxxx) se trouve en dessous du SRCOOLNET2LX.
2 - Installation
2-1 Insérer le SRCOOLNET2LX dans la fente pour accessoires avant SNMP sur les refroidisseurs localisés SRCOOL2KWM/7KWM/18K/24K ou le refroidisseur en rangées SRCOOL33K compatible (Figure 1 dans la section 4-2). 2-2 Brancher le SRCOOLNET2LX au réseau : Connecter un cordon de raccordement Ethernet standard au port Ethernet RJ45 sur le SRCOOLNET2LX.
Remarque: Ce port ne prend pas en charge les applications d'alimentation par Ethernet (PoE).
2-3 Détérminer la méthode d'installation du réseau : Si le serveur DHCP du réseau assigne automatiquement une adresse IP dynamique au SRCOOLNET2LX, passer à - Attribution d'une adresse IP dynamique. Si une adresse IP statique doit être assignée manuellement au SRCOOLNET2LX, passer à 4 - Attribution d'une adresse IP statique. En cas d'incertitude quant à la méthode à utiliser, contacter votre administrateur de réseau pour obtenir de l'aide avant de poursuivre le processus d'installation.
3 - Attribution d'une adresse IP dynamique
3-1 Connecter le SRCOOLNET2LX au réseau : Par défaut, le SRCOOLNET2 va tenter d'obtenir une adresse IP via DHCP. Cela peut prendre plusieurs minutes en fonction de l'environnement réseau. 3-2 Détérminer l'adresse IP : Pour identifier l'adresse IP attribuée au SRCOOLNET2LX, contacter l'administrateur du réseau et fournir l'adresse MAC du SRCOOLNET2LX. L'adresse IP peut être également déterminée localement sur la carte. Si le pilote USB série n'est pas déjà installé sur le PC, il peut être télécharge depuis www.tripplite.com/support en inscrivant SRCOOLNET2LX dans le champ de recherche. Sélectionner le pilote appelé « TL-cdc ». Pour l'instructor, suivre les instructions fournies avec le pilote.

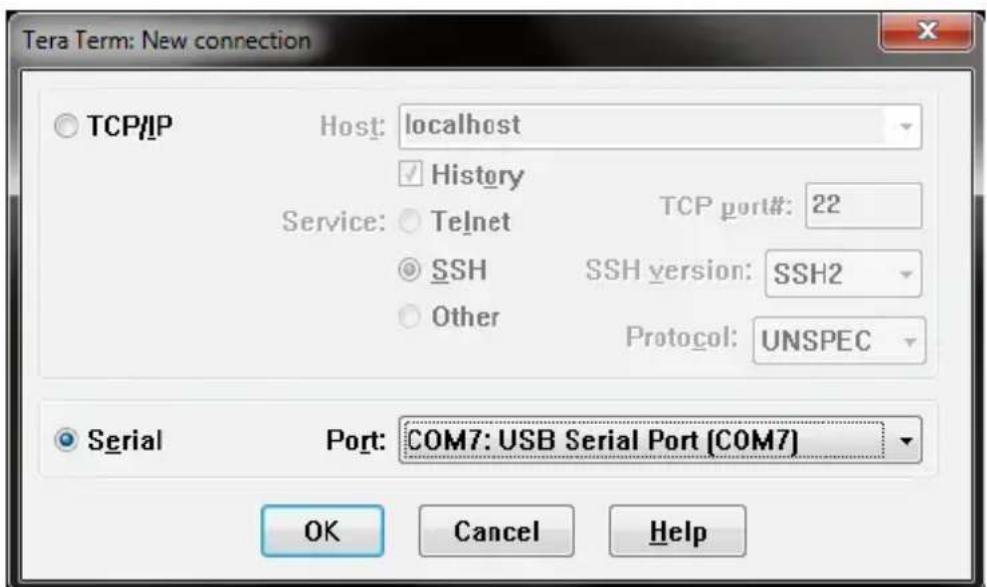

Une fois que le pilote a été installé et que le port COM a été attribué, commencer un programme d'émulation de terminal, comme Tera Term Pro. Le configurer pour utiliser le port COM attribué et utiliser les paramètres de port série suivants : 115.2Kbps, 8, NONE, 1. Connecter le câble USB au PC et l'extrémité Micro-USB au port Micro-USB sur le SRCOOLNET2LX. Lorsque le message-guide de connexion s'affiche, se connecter en tant que localadmin / localadmin. Lorsque le menu s'affiche, naviguer à « 3- Network Configuration » (3- Configuration du réseau) puis à « 1- IP Configuration » (1- Configuration IP). L'adresse IP attribuée sera affichée. Après avoir déterminé l'adresse IP, passer à 5 - Essai et configuration.
Remarques :
- Les noms d'utilisateur et les mots de passe sont sensibles à la casse.
- Il peut être souhaitable de demander une période de location à long terme pour l'adresse IP en fonction de la vente application.
- Le gestionnaire de périhérique PowerAlert et la WEBCARDLX prennent en charge IPv4 et IPv6. La carte est configurée par défaut pour recevoir une adresse DHCP pour IPv4, IPv6 ou les deux. Recevoir les deux adresses permet une connexion à la carte par l'adresse IPv4 ou IPv6.
4 - Attribution d'une adresse IP statique/paramètres de configuration du menu du terminal
4-1 Déterminer les informations IP : Le SRCOOLNET2LX peut prendre en charge une seule adresse IPv4 statique (ça la exige la configuration de l'adresse IP, du masque de sous-réseau et passerelle) ou une seule adresse IPv6 statique. En plus, le SRCOOLNET2LX peut prendre en charge une seule adresse IPv4 statique ou une adresse DNS IPv6 qui doit être saisie. 4-2 Configurer l'émulateur de terminal : Si cela n'a pas déjà été fait, télécharger le pilote USB de série (TL-cdc) depuis le site Web de Tripp Lite. Le pilote est disponible en visitant www. triplite. com/support et en inscrivant SRCOOLNET2LX dans le champ de recherche. Pour installer le pilote, suivre les instructions fournies. Une fois que le pilote a été installé et que le port COM a été attribué, configurer le programme d'émulation de terminal pour utiliser le port COM qui correspond au port USB.
SRCOOLNET2LX
Figure 1
SRCOOL7KRM
SRCOOL18K / SRCOOL24KSRCOOL2KWM SRCOOL33K
ORDINATEUR
AVEC PORT USB

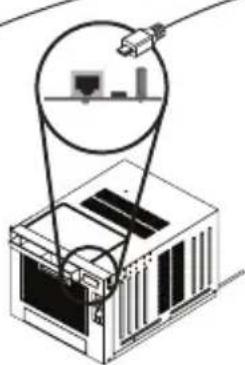

Connecter la SRCOOLNET2LX à l'ordinateur : Connecter le PC au port Micro-USB sur le SRCOOLNET2LX en utilisant le câble fourni.
Installation
4-4 La carte affichera une connexion de style Linux après le démarrage. Se connecter en tant que localadmin / localadmin pour obtenir le menu standard.
Remarque : Les noms d'utilisateur et les mots de passe sont sensibles à la casse.
4-5 Depuis le menu principal :
a. Sélectionner l'option 3 : Network Configuration (configuration du réseau) b. Sélectionner l'option : IP Configuration (configuration IP)
c. Sélectionner l'option 3 : IPv4 setting (paramètre IPv4) pour l'option 4 : IPv6 settings (paramètres IPv6)
d. Sélectionner l'option 1 : Method (méthode) e. Sélectionner l'option 2 : Static (statique)
Attribuer l'adresse, le menu de sous-réseau, la passerelle, etc. Sauvegarder les paramètres en séléctionnant « A » (appliquer). Choisissez « y » pour redémarrer PowerAlert maintenant. Fermer la session du terminal.
4-6 Enlever le cable de configuration : Enlever le cable de configuration qui relie le SRCOOLNET2LX à l'ordinateur.
5 - Essai et configuration
Essai du raccordement au réseau : Une fois qu'une adresse IP a été attribuée à la carte, essayer d'y accéder avec un navigateur Web. Lancer Firefox ou Chrome sur un ordinateur connecté au réseau, puis saisir http:// ou https:// suivi de l'adresse IP. L'écran de connexion pour le gestionnaire de périphérique PowerAlert s'affichera. Le nom d'utilisateur par défaut est localadmin et le mot de passe est localadmin. Après avoir saisi le nom d'utilisateur et le mot de passe, la page de statut de PowerAlert s'affichera dans la fenêtre du navigateur. Pour plus d'informations au sujet de la configuration et du fonctionnement du dispositif géré, consulter le guide d'utilisateur qui se trouve dans la section Soutien de la page Web des produits SRCOOLNET2LX.
Remarque : Les noms d'utilisateur et les mots de passe sont sensibles à la casse.
6 - À l'aide d'e2mt comme sonde de température configurée à distance
SRCOOLNET2LX prend en charge l'utilisation d'un capteur environnemental E2MT (inclus) pour contrôler la température que la sonde de température interne par défaut dans le courant d'air de retour du climatiseur. Le capteur E2MT peut être placé à un endroit à partir duquel le point de consigne peut être contrôlé.

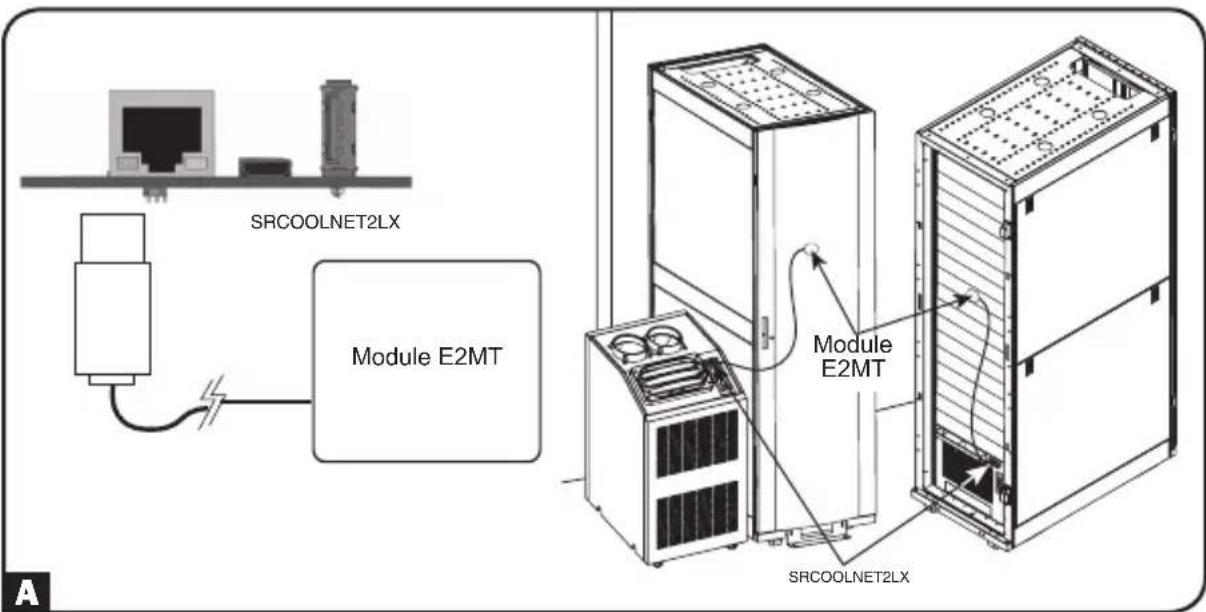

6-1 Configurer le SRCOOLNET2LX pour une utilisation de point de consigne à distance
Pour utiliser la fonction de point de consigne de la température à distance, s'assurer que l'appareil E2MT est installé à l'endroit désiré pour la surveillance et qu'il est raccordé au SRCOOLNET2LX A.
Installation

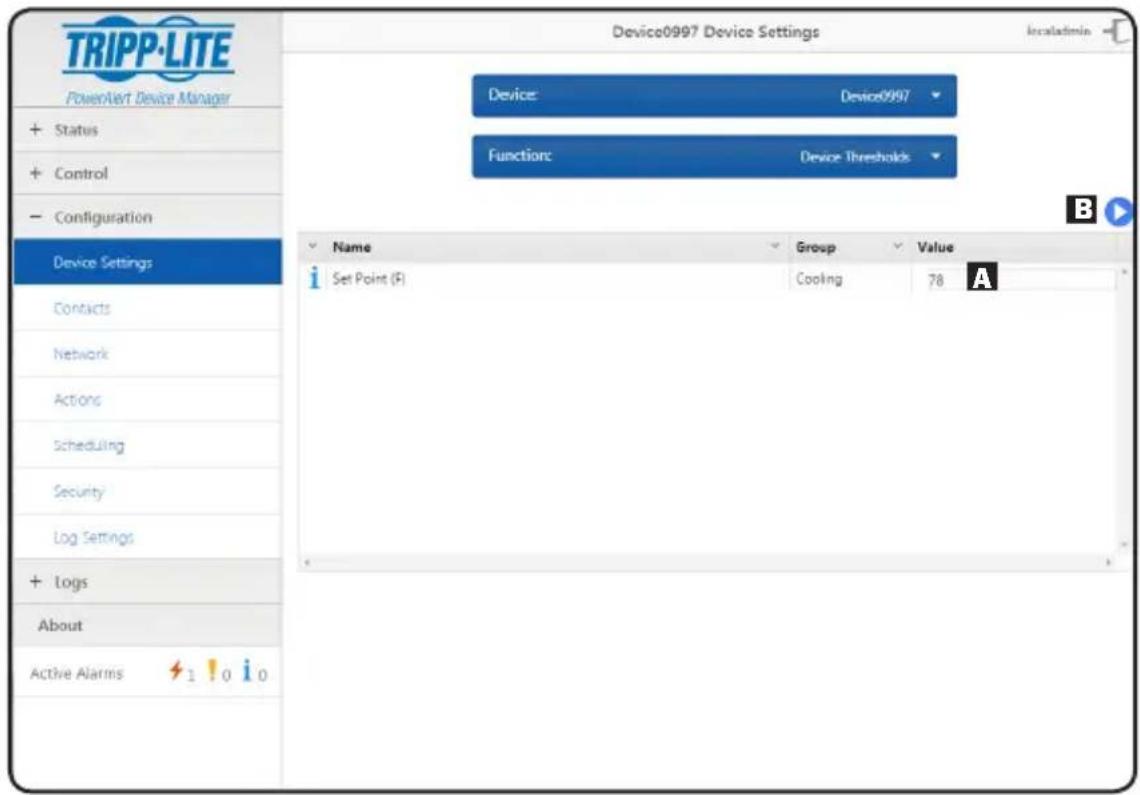

Depuis l'interface du gestionnaire de périphériques PowerAlert, mettre l'appareil de refroidissement sous tension (ON) en sélectionnant le menu Contrôle. Sous le menu Contrôle, cocher l'option « Turn On Device » (mettre l'appareil sous tension), puis cliquer sur le bouton d'activation à droite. Naviguer ensuite vers Configuration menu> Device Settings (menu de configuration > paramètres de l'appareil) pour s'assurer que le capteur E2MT est sélectionné. Sous la fonction: Menu déroulant des seuils de l'appareil dans la case étiquetée « Value » (valeur), inscrire le point de consigne de la température cible souhaité pour le SRCOOLNET2LX A, puis appuyer sur le bouton d'activation à droite B. La commande du point de consigne sur le panneau d'affichage de l'appareil sera surclassée.
Installation
L'appareil de refroidissement va maintenant commencer à refroidir lorsque le relevé de température de l'E2MT est égal ou excède la valeur du point de consigne saisie. Lorsque la température tombe au-dessous de ce point de consigne, l'appareil va cesser de se refroidir. Si la case « Always On » (toujours sous tension) est cochée, lorsque l'appareil cesse de se refroidir, les ventilateurs continuent de fonctionner. Si la case « Always On » n'est pas cochée, les ventilateurs s'arrêtent et l'appareil s'éteint. Une fois que la température atteint de nouveau le point de consigne, l'appareil va redémarrer et commencer à se refroidir jusqu'à ce que la température rapportée par E2MT revienne sous le point de consigne.
Remarque: Ce cycle se poursuit indéfiniment jusqu'à ce que « Shutdown cooler » (déactiver le refroidisseur) soit sélectionné à partir de l'interface utilisateur de SRCOOLNET2LX ou en mettant le refroidisseur hors tension via le panneau d'affichage de l'appareil.
Considérations importantes à prendre en compte lors de l'utilisation en mode point de consigne de la température à distance
Il est important de tenir compte des considérations suivantes lors de l'utilisation de la fonction du point de consigne de la température à distance de SRCOOLNET2LX :
La température utilisée pour contrôler le dispositif de refroidissement monté est la sonde E2MT et NON pas la température de l'air de reprise. La température de l'air de reprise peut être supérieure ou inférieure à la température rapportée par E2MT. Le point de consigne affiché sur le panneau d'affichage de l'appareil de refroidissement branché devrait être ignoré lorsque le SRCOOLNET2LX est configuré en mode Point de consigne de la température à distance dans l'interface du gestionnaire de périphériques PowerAlert. Le point de consigne affiché sur le panneau d'affichage de l'appareil sera le point de consigne minimum (pour le refroidissement) ou maximum (en l'absence de refroidissement) permis pour l'appareil de refroidissement.
Le SRCOOL2KWM et le SRCOOL33K compatibles afficheront le bon point de consigne sur l'écran de l'appareil de refroidissement.
Remarque : Lorsque la fonctionnalité Température du point de consigne à distance est activée, l'appareil affichera « EXTERNAL » (externe) sur l'écran ACL du SRCOOL33K. Si le dernier point de consigne pour la température externe n'est pas configuré dans les 60 secondes, l'appareil mesurera la valeur à l'internede et l'icone « EXTERNAL » (externe) sera éteinte.
Si la touche de mise en marche sur le panneau d'affichage de l'appareil de refroidissement est enfoncée pendant que l'appareil se trouve en mode de point de consigne de température à distance, le mode sera annulé.
Caractéristiques

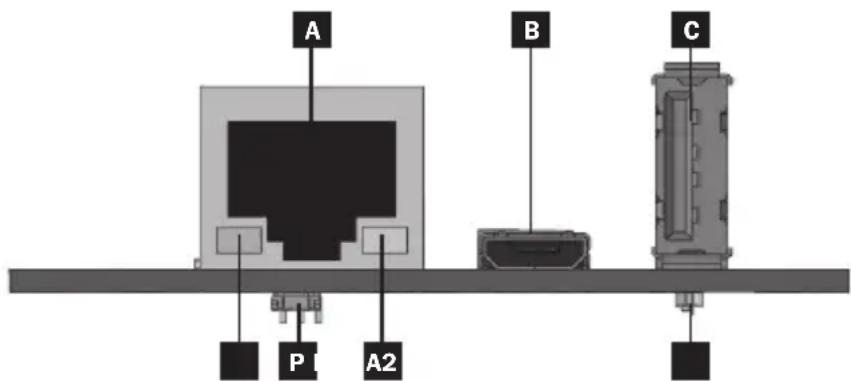

A Port Ethernet : Utiliser cette prise RJ45 pour connecter le SRCOOLNET2LX au réseau avec un cordon de raccordement Ethernet standard. Le voyant à DEL Link (lien) A1 et le voyant à DEL Status (état) A2 indiquent les conditions de fonctionnement. Consulter le tableau des fonctions des voyants à DEL pour une description des voyants à DEL. B Port Micro-USB : Utiliser ce port pour fournir un raccordement terminal direct à un ordinateur avec un émulateur de terminal. Un câble (numéro d'article : 73176E) est inclus avec le SRCOOLNET2LX. Pour commander un câble de remplacement, contacter le service à la clientèle de Tripp Lite au 773 869-1234. C Port USB Type-A : Utiliser ce port pour raccorder le module E2MT inclus pour surveiller les conditions de la température ambiantes.
Remarque: Ne pas brancher un clavier ou une souris à ce port.
D Bouton de réinitialisation: Le bouton de réinitialisation est encastré et est accessible au moyen d'un petit trou sous le port de réseau RJ45. À l'aide d'un trombone ou d'un autre objet similaire, appuyer sur le bouton de réinitialisation pendant 3 secondes pour redémarrer l'interface du réseau. Le fait de redémarrer l'interface du réseau n'effacera pas les paramètres de configuration du réseau, et ne coupera pas non plus l'alimentation secteur. Appuyer sur le bouton de réinitialisation et le maintenir enfoncé pendant 20 secondes pour rétablir les paramètres d'usine par défaut de l'interface du réseau. Rétablir la configuration d'usine par défaut effacera toutes les données précédemment sauvegardées, y compris les paramètres réseau, sans couper l'alimentation secteur. E Voyant à DEL Status (état) : Affiche l'état du SRCOOLNET2LX. Consulter le tableau des fonctions des voyants à DEL pour une description des voyants à DEL.
Caractéristiques
Tableau des fonctions des voyants à DEL
| Identifiant | Fonction duvoyant à DEL | Couleur desvoyants à DEL | État Description | |
| A1 | Lien Ethernet/indicateur d'activité | Vert Clignotant | Activité du réseau | au presente sur le port |
| Off (hors tension) | Aucune activités du réseau présente sur le port | |||
| Off (hors tension) | Effectuer une réinitialisation via l'interface ou le bouton de réinitialisation | |||
| A2 | Indicateur de vitesse du réseau Ethernet | Jaune Allumé solide | Vitesse du réseau | réseau de 100 Mbps |
| Off (hors tension) | Vitesse de 10 Mbps si A1 clignote | |||
| Off (hors tension) | Aucune activités du réseau si A1 est aussi hors tension | |||
| Off (hors tension) | Effectuer une réinitialisation via l'interface ou le bouton de réinitialisation | |||
| E | État du SRCOOLNET2LX | Vert Allumé solide | Fonctionnement | ent normal |
| Vert Clignotement unique | Indicateur de mise sous tension | |||
| Vert/orange Off (hors tension) | Aucune alimentation ou carte en cours d'initialisation | |||
| Vert/orange Alternatif (~1/sec.) | Mise à jour du logiciel en cours | |||
| Vert/orange Alternatif (~2/sec.) | Rétablissement de la configuration d'usine par défaut | |||
Soutien technique
Soutien technique disponible à : www.triplite.com/support
Garantie limitee
Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 2 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paiera les frais d'expédition de retour. Visitez www.tripplite.com/support avant d'envoyer de l'équipement pour réparation.
CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LE LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTS DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient selon le territoire).
AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.
Non compatible pour les applications nécessitant l'alimentation électrique par câble Ethernet (PoE).
Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)
En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :
- D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
- De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.
Numéros d'identification à la conformité réglementaire
À des fins de certification de conformité réglementaire et d'identification, un numéro de série unique a été attribué au produit Tripp Lite. Le numéro de série, ainsi que toutes les marques d'homologation et les renseignements requis, se trouvent sur la plaque signalétique du produit. Lors d'une demande de renseignements concernant la conformité de ce produit, toujours se reporter au numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.
La politique de Tripp Lite est une politique d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
