N2LOCK-KEY-RD - Accessoire réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clé de déverrouillage pour prise RJ45
Marque	Tripp Lite
Modèle	N2LOCK-KEY-RD
Couleur	Rouge
Matériau	Plastique rigide
Dimensions (approx.)	5 cm x 2 cm x 0,5 cm
Poids (approx.)	5 g
Alimentation	Aucune (outil manuel)
Compatibilité	Dispositif de verrouillage N2LOCK-010-YW et pièce d'insertion N2LPLUG-010-YW
Fonction principale	Déverrouiller les prises RJ45 équipées du système de verrouillage Tripp Lite
Utilisation	Insérer les dents de la clé dans la rainure du verrou et tirer simultanément
Entretien	Aucun entretien nécessaire
Nettoyage	Essuyer avec un chiffon sec si nécessaire
Sécurité	Petites pièces : tenir hors de portée des enfants
Pièces détachées	Aucune pièce détachable
Réparabilité	Non réparable, remplacer si endommagé
Informations générales	Conçu pour sécuriser les connexions RJ45 dans les réseaux

FOIRE AUX QUESTIONS - N2LOCK-KEY-RD Tripp Lite

À quoi sert la clé N2LOCK-KEY-RD ?

Elle sert à déverrouiller les dispositifs de verrouillage de prise RJ45 Tripp Lite (modèles N2LOCK-010-YW et N2LPLUG-010-YW).

Comment utiliser la clé de déverrouillage ?

Insérez les dents de la clé dans la rainure située sur le dessus de la prise verrouillée, puis tirez simultanément sur la prise et la clé pour libérer le verrou.

La clé est-elle compatible avec toutes les prises RJ45 ?

Non, elle est conçue spécifiquement pour les dispositifs de verrouillage Tripp Lite N2LOCK-010-YW et N2LPLUG-010-YW. Les prises RJ45 standard doivent respecter les dimensions suivantes : A < 9,8 mm et B > 1,27 mm.

Puis-je utiliser la clé sur un connecteur déjà branché ?

Oui, la clé est conçue pour déverrouiller un connecteur déjà inséré dans la prise.

Que faire si la clé ne s'insère pas ?

Vérifiez que la rainure de verrouillage est bien orientée vers le haut. Si le loquet n'est pas correctement installé, il peut être nécessaire de vérifier l'installation du dispositif de verrouillage.

La clé nécessite-t-elle une alimentation ?

Non, c'est un outil manuel sans pile ni électricité.

Comment nettoyer la clé ?

Essuyez-la avec un chiffon sec si elle est sale. Ne pas utiliser de produits chimiques.

Y a-t-il des risques de sécurité ?

La clé contient de petites pièces ; tenez-la hors de portée des enfants pour éviter tout risque d'ingestion.

Puis-je commander des pièces détachées ?

La clé est un outil monobloc sans pièces détachées. En cas de perte ou de casse, remplacez-la entièrement.

La clé est-elle garantie ?

Consultez la garantie Tripp Lite fournie avec le produit. Généralement, elle bénéficie d'une garantie limitée contre les défauts de fabrication.

MODE D'EMPLOI N2LOCK-KEY-RD Tripp Lite

Guide d'installation

Dispositif de verrouillage universel de prise RJ45, pièce d'insertion de verrouillage et clé

Modèles : N2LOCK-010-YW, N2LPLUG-010-YW, N2LOCK-KEY-RD

English 1 • Español 8 • Русский 22

TRIPP·LITE

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Installation

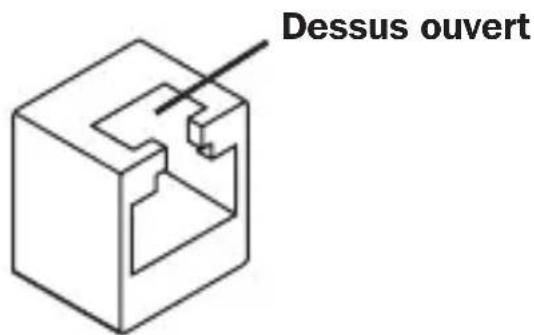

Ce produit peut ne pas convenir à certaines applications à dessus ouvert (comme illustré ci-dessous) ou à prises spéciales.

Dessus ouvert

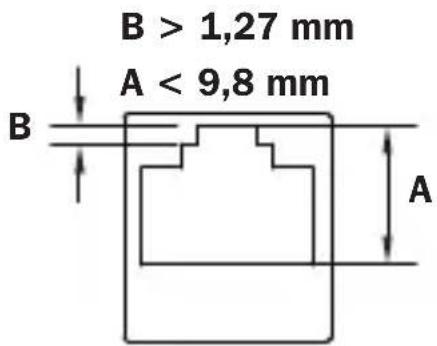

Ce produit est conçu pour fonctionner avec les prises RJ45 dont les dimensions sont les suivantes :

B > 1,27 mm A < 9,8 mm B A

Installation

Installation du dispositif de verrouillage de prise N2LOCK-010-YW

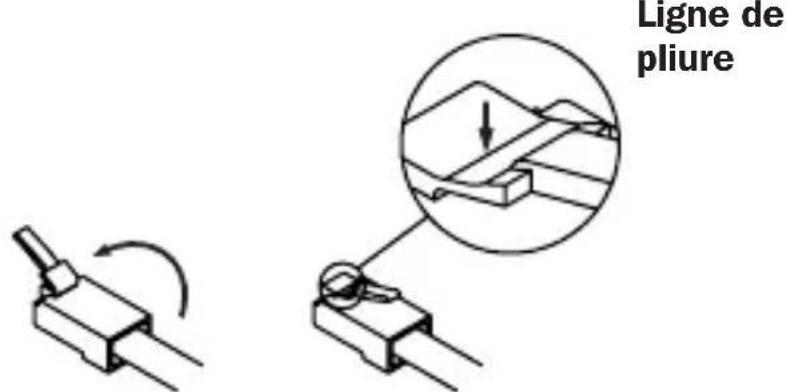

1 Plier le loquet d'avant en arrière pour créer une ligne de pliure.

Ligne de pliure

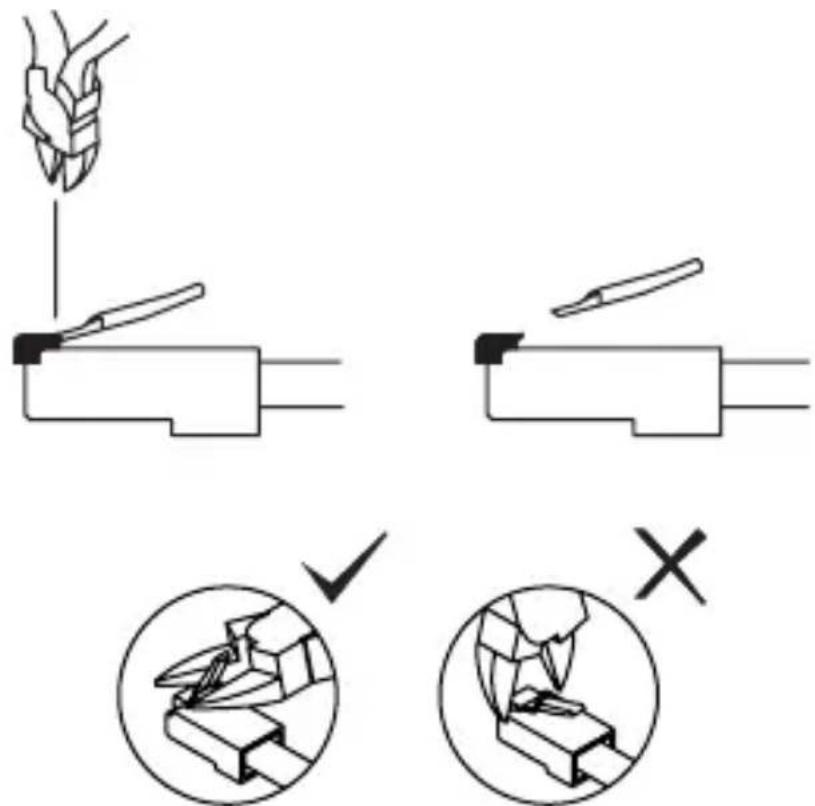

2 Aligner le coupe-fil avec la ligne de pliure pour couper le loquet.

3 Apposer le dispositif de verrouillage de prise sur le connecteur RJ45.

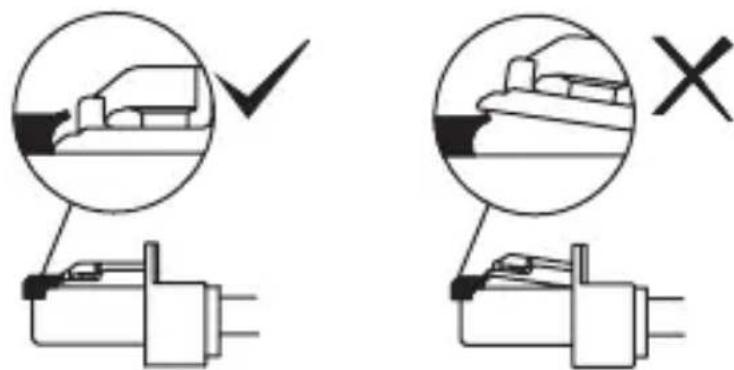

Remarque : Toujours vérifier le bon ajustement du loquet. Sinon, il risquerait de causer des dommages à la prise RJ45.

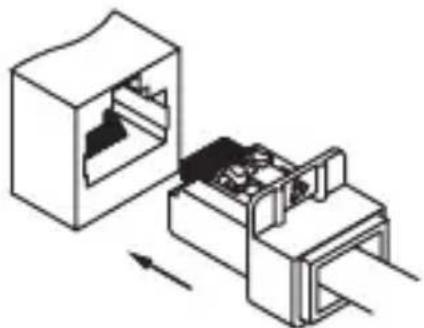

4 Brancher le connecteur RJ45 nouvellement apposé directement dans la prise RJ45 voulue.

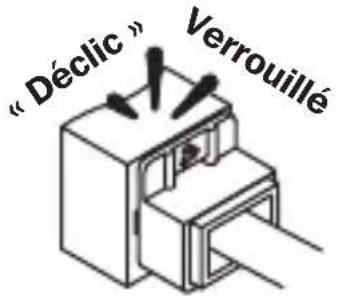

Remarque : Un déclic indiquera que le connecteur RJ45 est correctement verrouillé en place.

" Décic" Verrouillé

Installation

Installation de la pièce d'insertion du dispositif de verrouillage de prise N2LPLUG-010-YW

1 Brancher la pièce d'insertion de verrouillage directement dans la prise RJ45.

Remarque : Un déclic indiquera que la pièce d'insertion de verrouillage est correctement verrouillée en place.

Retrait de la clé de prise N2LOCK-KEY-RD

Remarque : Cette clé relâchera le dispositif de verrouillage de prise N2LOCK-010-YW et la pièce d'insertion de verrouillage de prise N2LPLUG-010-W.

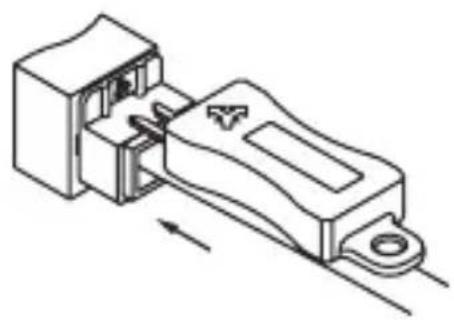

1 Insérer les dents de la clé dans la rainure disponible qui se trouve sur le dessus de la prise de verrouillage.

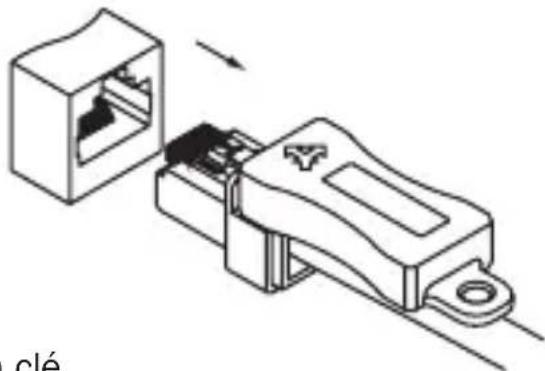

2 Tirer sur la prise et la clé en même temps.
