BEDIENUNGSANLEITUNG B110SPCATOD2 Tripp Lite

IP68-eingestufter Gigabit PoE-Inline- Überspannungsschutz für den Außenbereich

Modell: B110-SP-CAT-OD2

English 1 • Español 13 Français 25 • Русский 37

TRIPP·LITE

Copyright © 2021 Tripp Lite. Alle Marken sind Eigentum des jeweiligen Inhabers.

Im Paket enthalten

• B110-SP-CAT-OD2 Inline-Überspannungsschutz für den Außenbereich
• 18-AWG-Erdungsleitung - 30,48 cm
• Kabelverschraubung, 8,4 mm Durchmesser (x3)
• Dübel für Oberflächenschrauben (x4)
• Schrauben für Oberflächenmontage (x4)
• Schrauben für Abdeckung der Einheit (x4)
- Benutzerhandbuch

Produktmerkmale

• Schützt wertvolle PoE-Geräte im Innen- und Außenbereich vor Stromstößen, Blitzschlag, ESD und Kabelentladung in rauen Umgebungen
• Erfüllt die Standards 802.3af, 802.3at und 802.3bt IEEE
• Unterstützt PoE-Geräte bis zu 90 W und Ethernet-Geschwindigkeiten bis zu 1 Gbit/s
• Erfüllt die folgenden IEC-Vorschriften:
  o IEC 61000-4-2 (ESD) +/-15 kV (Luft), +/-8 kV (Kontakt)
  o IEC 61000-4-5 (Blitz) 10 kA (8/20 μs), 20 kV (8/20 μs)
• Unterstützt sowohl Mid-Span- als auch End-Span-PoE
  • Passives Design – keine externe Stromversorgung erforderlich

Optionales Zubehör

• N224-Serie Cat6 Plenum-eingestuftes Verlegekabel
• N046-000 Auflegewerkzeug für die Installation

Montageanleitung

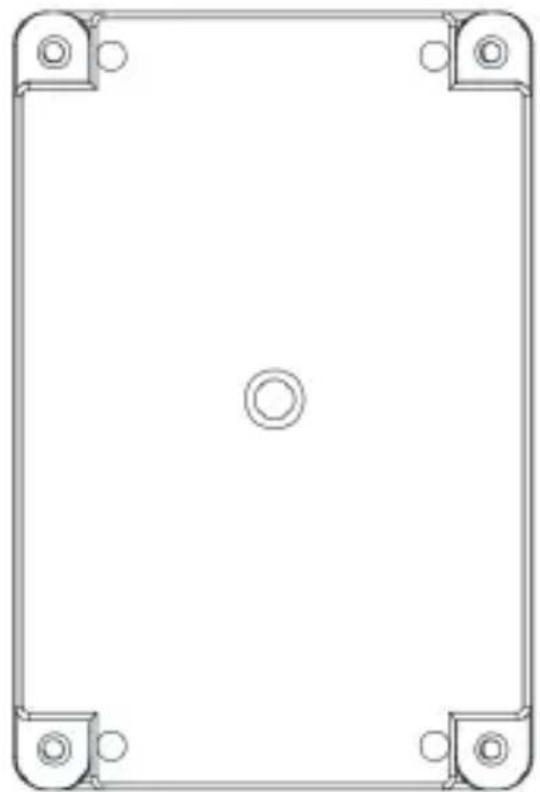

1. Suchen Sie die Befestigungsbohrungen an der Unterseite des Gehäuses, wie in Abbildung 1 gezeigt.

1. Befestigen Sie den unteren Teil des Gehäuses sicher an der gewünschten Außenstelle. Schraublochdurchmesser für Montageschrauben bis zu M3.5.

51

Metrische Kabelverschraubung

A

B

C

D

Installation

Schützen Sie die Edge-Geräte für den Innen- und Außenbereich, beispielsweise PoE-Kameras und LAN-Zugangspunkte, vor elektrischen Schäden, indem Sie den B110-SP-CAT-OD2 zwischen der Quelle und den Edge-Geräte installieren.

Hinweise:

• Der maximale Kabelabstand zwischen dem B110-SP-CAT-OD2 und der Quelle beträgt 100 m.
• Der maximale Kabelabstand zwischen dem B110-SP-CAT-OD2 und den Geräten beträgt 100 m.
• Für eine optimale Schutzleistung sollte der Kabelabstand in der Installation 100 m nicht überschreiten.
• Der B110-SP-CAT-OD2 muss geerdet sein, um ordnungsgemäß zu funktionieren.

Installation

Schutz von Edge-Of-Network-Geräten

Diese Installation schützt die Edge-Geräte vor Stromstößen, Blitzschlag oder ESD-Schäden. Informationen zum Schutz von Quell- und Edge-Geräten finden Sie in Abschnitt Schutz von Edge-of-Network-Quellen und -Geräten in dieser Anleitung.

Hinweis: Verwenden Sie Cat5e-, Cat6- oder Cat6a-Standardkabel mit einer Kabelstärke von 23/24 AWG. Schlanke Kabel werden nicht unterstützt.

1. Entfernen Sie sowohl die Kappe A als auch die Endmutter E von einer der Kabelverschraubungen (siehe Abschnitt Kabelverschraubung).

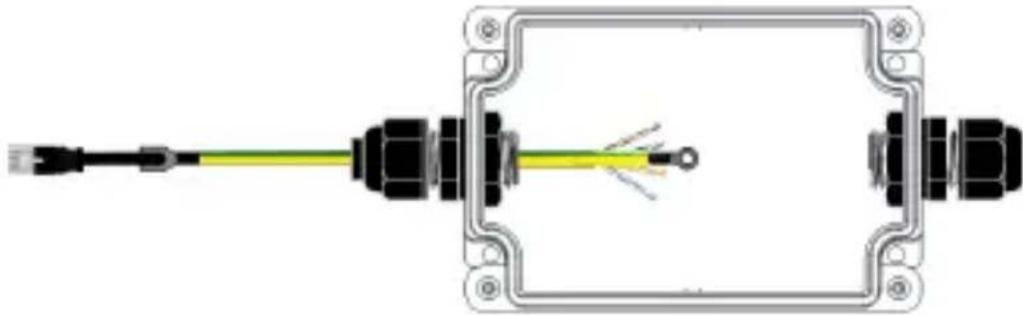

2. Schieben Sie die Kappe und den verbleibenden Teil der Kabelverschraubung wie gezeigt auf den mitgelieferten Erdungsdraht und das blanke Kabel Ihrer Quelle (z. B. PoE-Switch):

Hinweis: Verwenden Sie Cat5e-, Cat6- oder Cat6a-Standardkabel mit einer Kabelstärke von 23/24 AWG. Schlanke Kabel werden nicht unterstützt.

Installation

1. Stecken Sie sowohl den Erdungsdraht als auch das blanke Ende des Kategoriekabels in das Gehäuse und stellen Sie sicher, dass es auf der Seite „Kabelende“ eingesetzt ist.

1. Schrauben Sie die metrische Kabelverschraubung mit der in Schritt 1 entfernten Endmutter am Gehäuse fest. Ziehen Sie die Kappe sicher an der Kabelverschraubung fest.

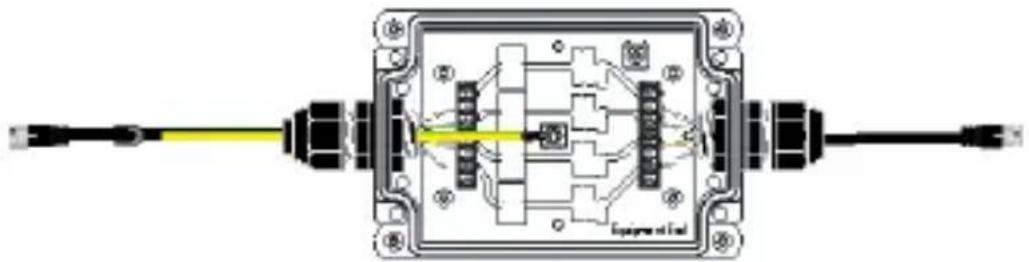

2. Verbinden Sie den blanken Draht mit der farbcodierten Platine im Gehäuse mit einem Auflegewerkzeug (z. B. N046-000 von Tripp Lite, separat erhältlich).

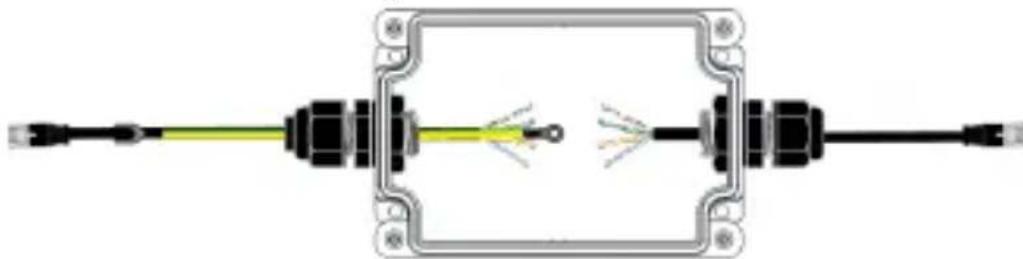

1. Wiederholen Sie die Schritte 1 bis 3 für die Geräteseite (z. B. PoE-Kamera) des Gehäuses, ohne dass eine Erdungsleitung hinzugefügt wird.

Hinweis: Um die beste Schutzleistung zu erzielen, darf das Cat5e/6/6a-Patchkabel zwischen dem Geräteende des B110-SP-CAT-OD-Überspannungsschutzes und dem zu schützenden Gerät nicht mehr als 100 m lang sein.

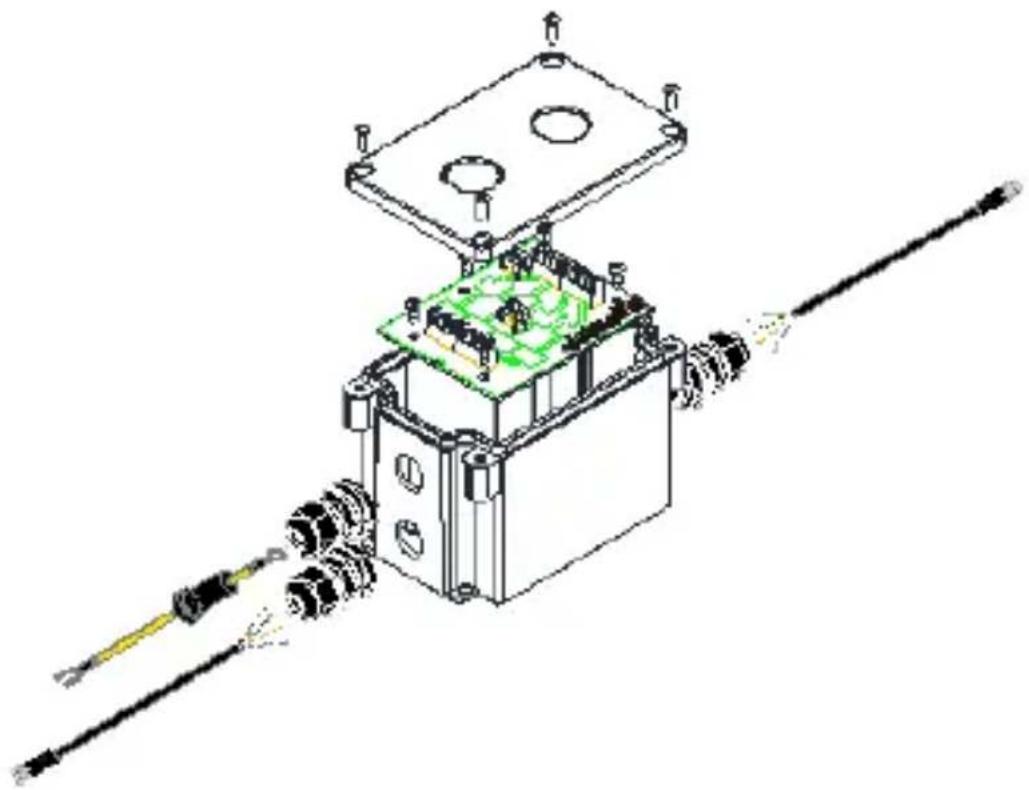

1. Nachdem beide blanken Drähte angeschlossen wurden, befestigen Sie die PCBA-Platine mit den mitgelieferten Befestigungsschrauben am Gehäuse. Befestigen Sie anschließend die Erdungsleitung an der verfügbaren Schraube auf der PCBA-Platine.

Hinweis: Stellen Sie sicher, dass Sie die Quelle an das Kabelende und das PoE-kompatible Gerät an das Geräteende anschließen.

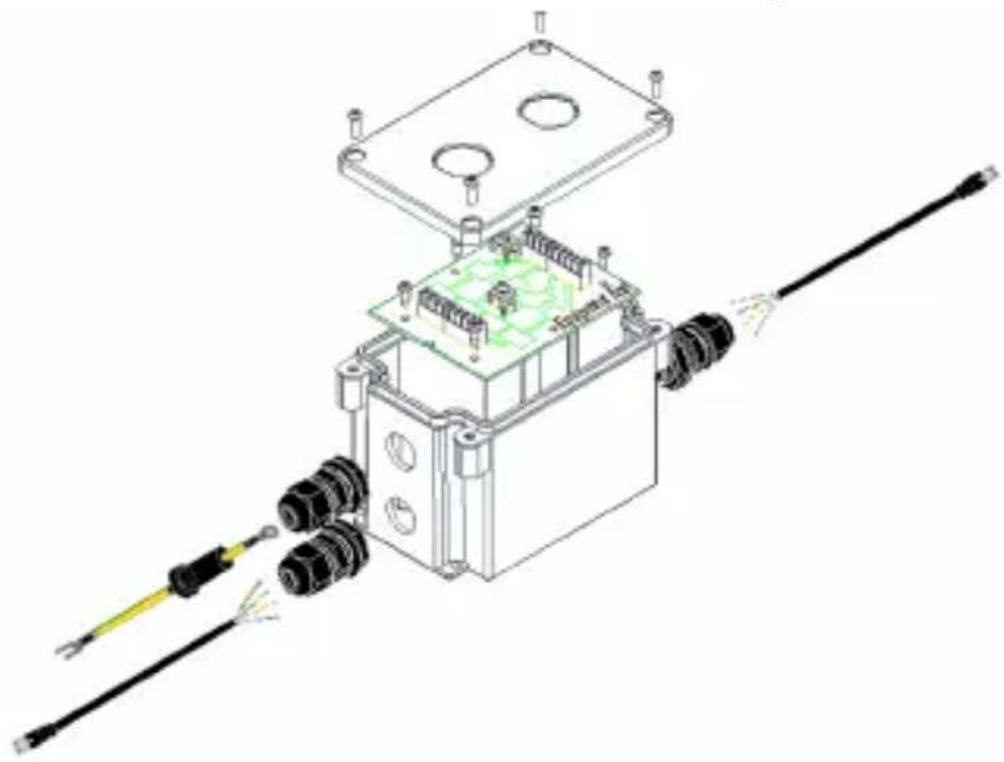

1. Schrauben Sie die vordere Abdeckung mit den mitgelieferten Schrauben an der Rückseite des Gehäuses fest.

1. Das angeschlossene PoE-Gerät ist nun geschützt.

Installation

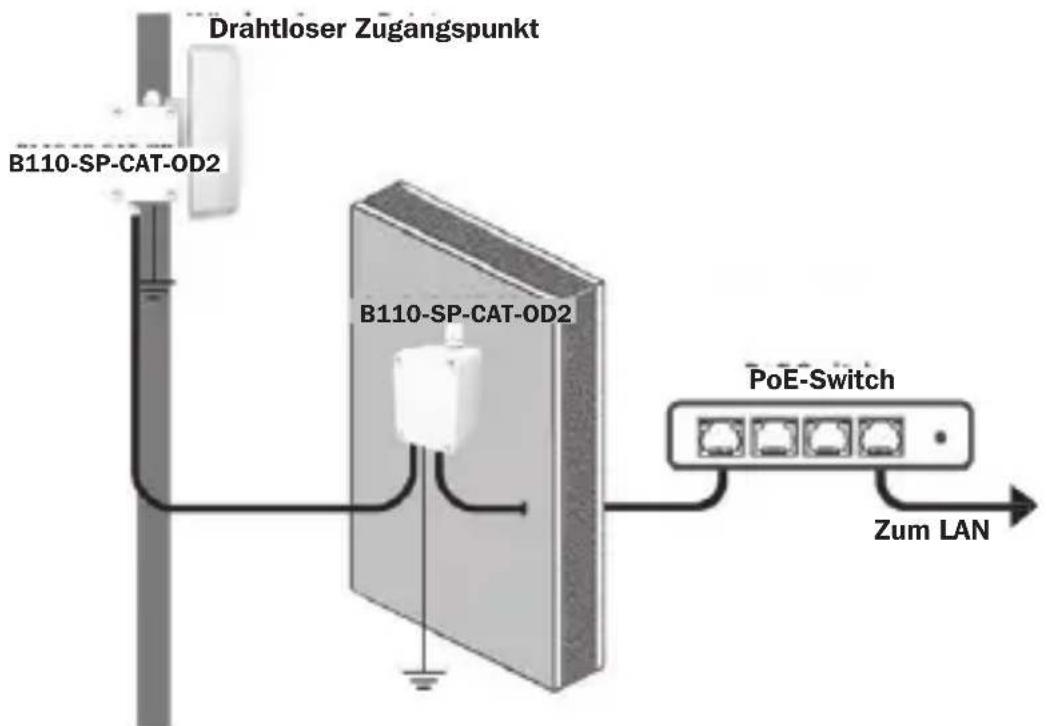

Schutz von Edge-Of-Network-Quellen und -Geräten

Die vorherige Installation schützt nur die Edge-Geräte vor Stromstößen, Blitzschlag oder ESD-Schäden. Um sowohl die Quelle als auch die Geräte zu schützen, installieren Sie zwei B110-SP-CAT-OD2-Einheiten in Ihrer Anwendung. Ein B110-SP-POE kann anstelle eines zweiten B110-SP-CAT-OD2 installiert werden, um die Quelle zu schützen, wenn die zweite Einheit in einem Innenraum installiert wird.

Hinweis: Verwenden Sie Cat5e-, Cat6- oder Cat6a-Standardkabel mit einer Kabelstärke von 23/24 AWG. Schlanke Kabel werden nicht unterstützt. Der maximale Kabelabstand zwischen zwei B110-SP-CAT-OD2-Einheiten beträgt 100 m.

Drahtloser Zugangspunkt B110-SP-CAT-OD2 B110-SP-CAT-OD2 PoE-Switch Zum LAN

1. Installieren Sie einen zweiten B110-SP-CAT-OD2 zwischen dem ersten B110-SP-CAT-OD2-Gerät und Ihrer Quelle, indem Sie die Schritte 1-3 zum Schutz von Netzwerkgeräten ausführen.

Installation

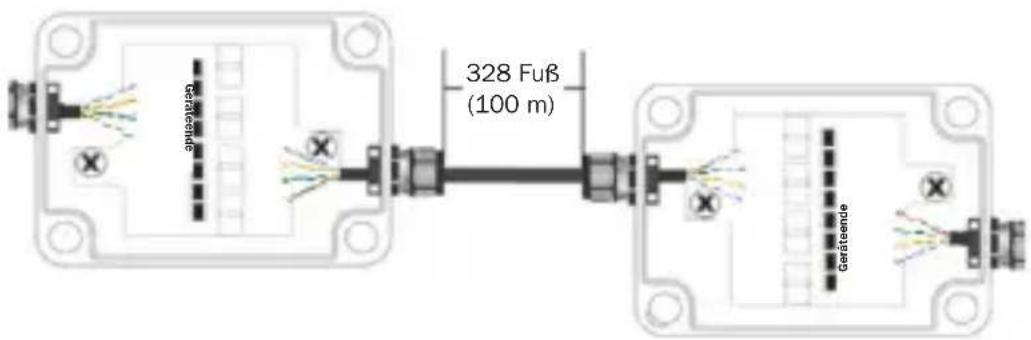

1. Um sowohl die Quell- als auch die Edge-Geräte zu schützen, müssen die beiden B110-SP-CAT-OD2-Einheiten verdrahtet sein, wie unten gezeigt.

328 Fuß (100 m) Geräteende

Technische Daten

Eingangs-/Ausgangsanschlüsse RJ45-Buchse
ESD-Schutz 15 kV (Luft), 8 kV	(Kontakt)
Blitzschutz 10kA (8/20μs) /	20kV (8/20μs)
Anstiegsreaktionsgeschwindigkeit < 1ns
Betriebstemperaturbereich -40 °C	bis 70 °C
Lagertemperaturbereich -40 °C bis 90 °C
Relative Feuchtigkeit (Bereich) 0 %	bis 95 % rF,nicht kondensierend
IP-Einstufung IP68 (staub-/	wasserdicht)
Netzwerkgeschwindigkeit 10/100/1000 Mbit/s
Max. unterstützte PoE-Watt 90W
Unterstützte IEEE-Standards 802.3af, 802.3at,802.2bt
Abstandsumterstützung Mid- und End-Span
Material ABS
Abmessungen [H x B x T] 81 x 71 x 165 mm
Gewicht	0,23 kg

Garantie

2 Jahre eingeschränkte Garantie

Tripplite garantiert, dass seine Produkte für einen Zeitraum von zwei (2) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von Tripp Lite im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von Tripp Lite oder einem autorisierten Tripp-Lite-Servicezentrum erhalten. Die Produkte müssen an Tripp Lite oder an ein autorisiertes Tripp-Lite-Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT Tripp Lite KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST Tripp Lite UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet Tripp Lite nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
