MODE D'EMPLOI Transom Mount Intelliducer GARMIN

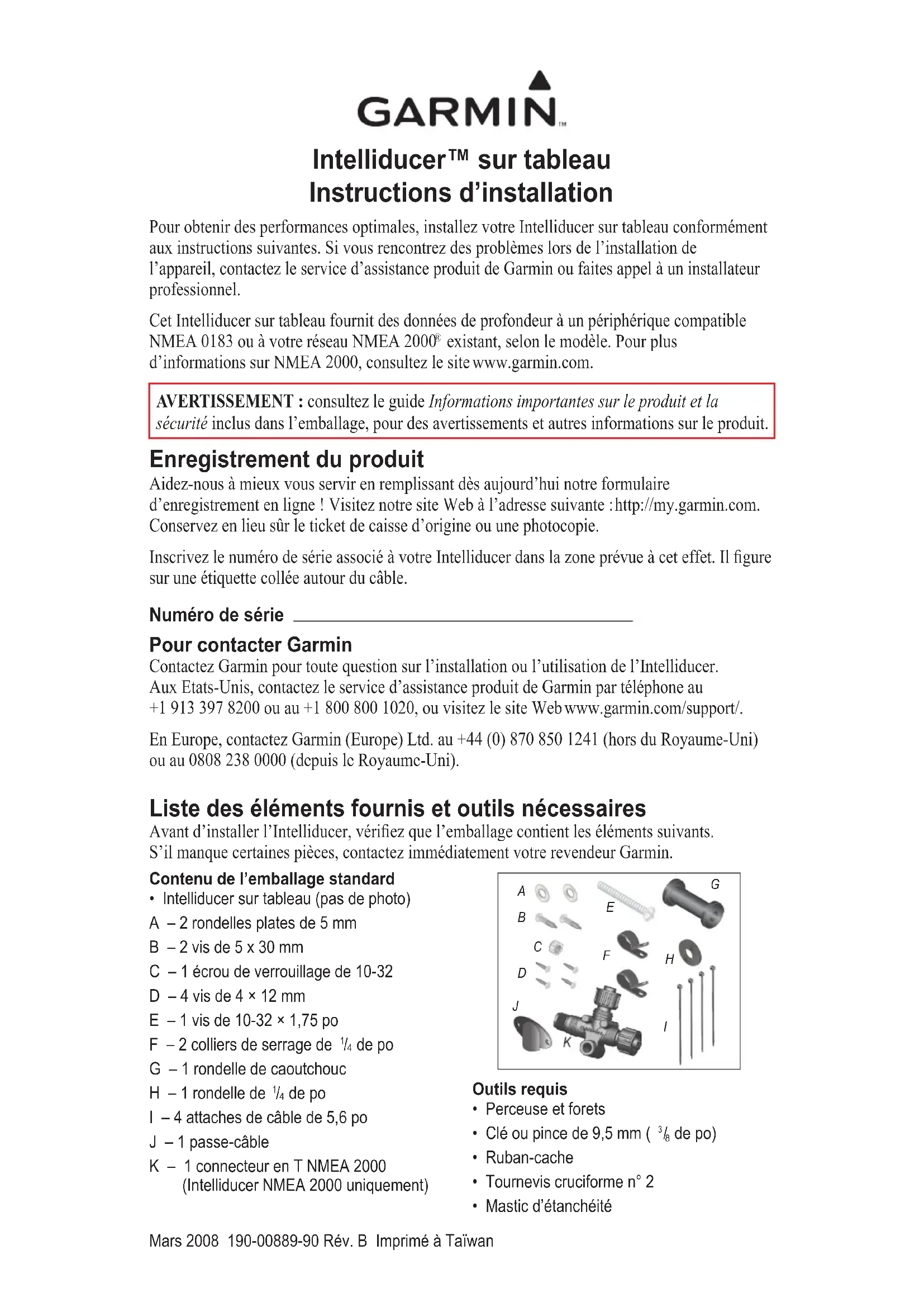

Intelliducer™ sur tableau Instructions d'installation

Pour obtenir des performances optimales, installez votre Intelliducer sur tableau conformément aux instructions suivantes. Si vous rencontrez des problèmes lors de l'installation de l'appareil, contactez le service d'assistance produit de Garmin ou faites appel à un installateur professionnel.

Cet Intelliducer sur tableau fournit des données de profondeur à un périphérique compatible NMEA 0183 ou à votre réseau NMEA 2000® existant, selon le modèle. Pour plus d'informations sur NMEA 2000, consultez le site www.garmin.com.

AVERTISSEMENT : consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage, pour des avertissements et autres informations sur le produit.

Enregistrement du produit

Aidez-nous à mieux vous servir en remplissant dès aujourd'hui notre formulaire d'enregistrement en ligne ! Visitez notre site Web à l'adresse suivante : http://my.garmin.com. Conservez en lieu sûr le ticket de caisse d'origine ou une photocopie.

Inscrivez le numéro de série associé à votre Intelliducer dans la zone prévue à cet effet. Il figure sur une étiquette collée autour du câble.

Numéro de série

Pour contacter Garmin

Contactez Garmin pour toute question sur l'installation ou l'utilisation de l'Intelliducer. Aux Etats-Unis, contactez le service d'assistance produit de Garmin par téléphone au [phone] ou au [phone], ou visitez le site Web www.garmin.com/support/.

En Europe, contactez Garmin (Europe) Ltd. au [phone] (hors du Royaume-Uni) ou au 0808 238 0000 (depuis le Royaume-Uni).

Liste des éléments fournis et outils nécessaires

Avant d'installer l'Intelliducer, vérifiez que l'emballage contient les éléments suivants. S'il manque certaines pièces, contactez immédiatement votre revendeur Garmin.

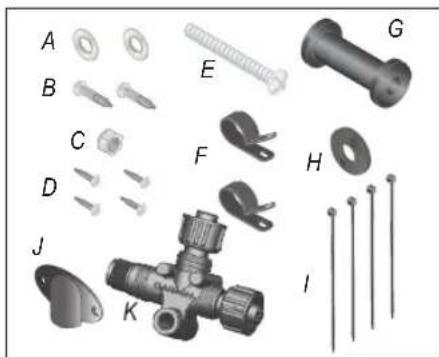

Contenu de l'emballage standard

- Intelliducer sur tableau (pas de photo)

A - 2 rondelles plates de 5 mm

B - 2 vis de 5 x 30 mm

C - 1 écrou de verrouillage de 10-32

D - 4 vis de 4 × 12 mm

E - 1 vis de 10-32 × 1,75 po

F - 2 colliers de serrage de 14 de po

G - 1 rondelle de caoutchouc

H - 1 rondelle de 14 de po

I – 4 attaches de câble de 5,6 po

J - 1 passe-câble

K - 1 connecteur en T NMEA 2000 (Intelliducer NMEA 2000 uniquement)

• Perceuse et forets
• Clé ou pince de 9,5 mm ( ^3/_8 de po)
• Ruban-cache
  • Tournevis cruciforme n° 2
  • Mastic d'étanchéité

Installation de l'Intelliducer

Pour installer l'Intelliducer sur tableau

1. Assemblez l'Intelliducer.

2. Montez l'Intelliducer.

3. Connectez l'Intelliducer à votre réseau NMEA 2000 existant. OU

Connectez l'Intelliducer à sa source d'alimentation et à un périphérique compatible NMEA 0183.

1. Mettez à jour votre traceur Garmin, le cas échéant.

Etape 1 : assemblage de l'Intelliducer

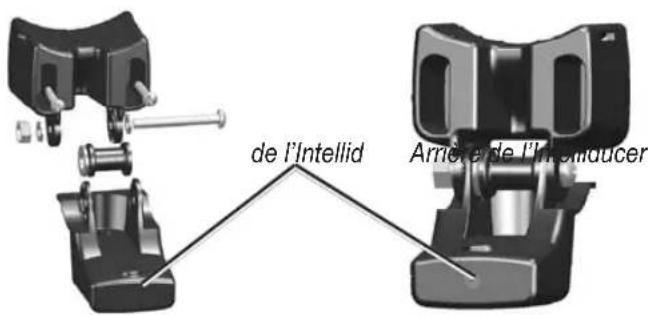

Pour assembler l'Intelliducer :

1. Insérez simultanément la rondelle de caoutchouc et l'entretoise dans l'Intelliducer. NE graissez PAS la rondelle.

2. Acheminez le câble d'alimentation/de données NMEA 2000 vers l'arrière de l'Intelliducer. Faites glisser l'Intelliducer dans le support.

de l'Intellid Arrière de l'Introducer

1. Placez une rondelle plate de 5 mm sur la vis de 10-32 x 1,75 po et insérez la vis dans le support de l'Intelliducer, l'entretoise et la rondelle.

2. Placez l'autre rondelle plate de 5 mm sur l'extrémité exposée de la vis de 10-32 x 1,75 po Serrez fermement l'écrou de 10-32. Resserrez l'Intelliducer de la sonde après son installation sur le bateau.

Etape 2 : montage de l'Intelliducer

Si vous décidez de monter la sonde sur un tableau, prenez en compte les éléments suivants pour obtenir des performances optimales :

- Pour que votre sondeur fonctionne correctement, l'Intelliducer doit être situé en eau calme.

- Montez l'Intelliducer le plus près possible du centre du bateau.

- NE montcz PAS l'Intelliducer dans des endroits où il pourrait être malmené lors du mouillage, du transport ou du rangement.

- NE montez PAS l'Intelliducer dans le sillage de l'hélice sur des bateaux à simple entraînement. L'Intelliducer peut provoquer des cavitations susceptibles d'altérer les performances du bateau et d'endommager l'hélice. Sur les bateaux à double entraînement, montez, si possible, l'Intelliducer entre les systèmes d'entraînement.

REMARQUE : NE montez PAS l'Intelliducer derrière des virures, des jambes, des apparaux, une prise d'eau, des orifices de refoulement ou tout autre élément susceptible de provoquer des bulles d'air ou des turbulences de l'eau. Pour des performances optimales, l'Intelliducer doit être en eau calme (sans turbulences).

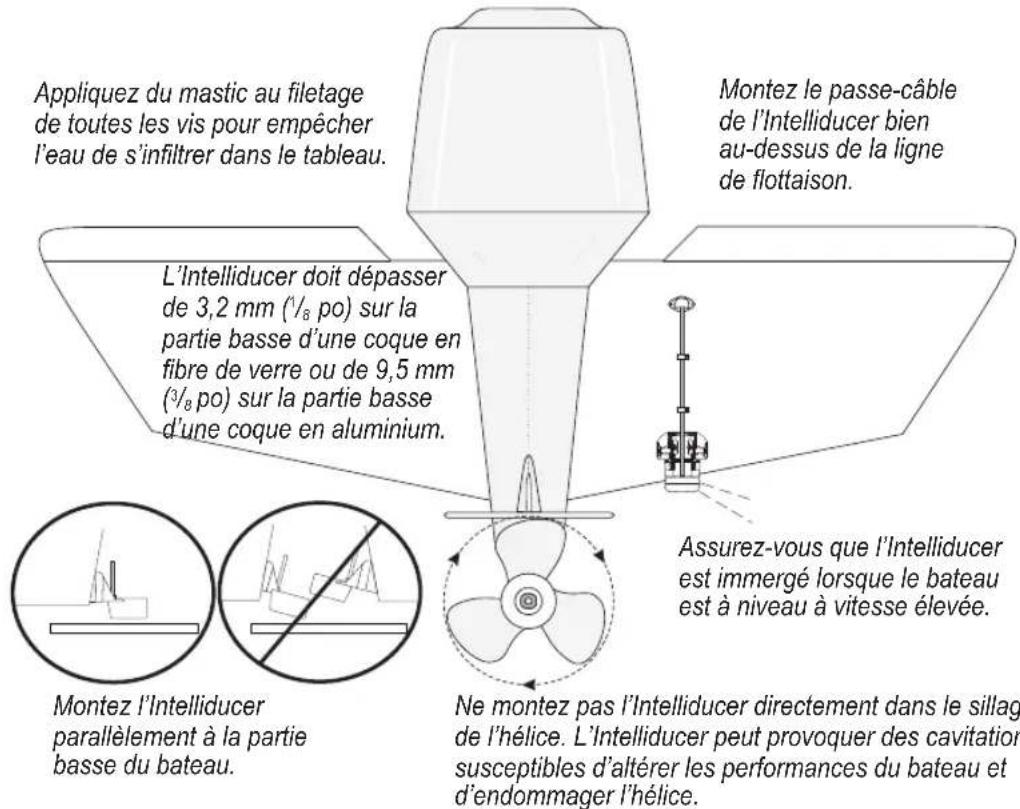

Pour monter l'Intelliducer sur un tableau :

1. Placez le support de l'Intelliducer à l'endroit voulu sur le tableau. Assurez-vous que l'Intelliducer est bien parallèle à la ligne de flottaison. Marquez le milieu de chaque trou sur le système de montage de l'Intelliducer.

Appliquez du mastic au filetage de toutes les vis pour empêcher l'eau de s'infiltrer dans le tableau. Montez le passe-câble de l'Intelliducer bien au-dessus de la ligne de flottaison. L'Intelliducer doit dépasser de 3,2 mm (1/8 po) sur la partie basse d'une coque en fibre de verre ou de 9,5 mm (3/8 po) sur la partie basse d'une coque en aluminium. Assurez-vous que l'Intelliducer est immergé lorsque le bateau est à niveau à vitesse élevée. Montez l'Intelliducer parallèlement à la partie basse du bateau. Ne montez pas l'Intelliducer directement dans le sillage de l'hélice. L'Intelliducer peut provoquer des cavitation susceptibles d'altérer les performances du bateau et d'endommager l'hélice.

1. Percez un trou d'implantation de 4 mm ( ^5/_32 de po) sur environ 25 mm (1 po) de profondeur aux emplacements marqués. Pour éviter de percer trop profond, enroulez du chatterton autour du foret à 25 mm (1 po) de la pointe.
2. Enrobez les vis de 5 × 30 mm de mastic d'étanchéité. Fixez l'ensemble Intelliducer au tableau à l'aide des vis de 5 × 30 mm. Ajustez l'ensemble Intelliducer pour qu'il dépasse de la partie basse du tableau d'environ 3 mm ( 18 de po) pour une coque en fibre de verre ou 9,5 mm ( 38 de po) pour une coque en aluminium. Ajustez l'ensemble Intelliducer de sorte qu'il soit parallèle à la ligne de flottaison.
3. Serrez l'écrou de verrouillage de 10-32 jusqu'à ce qu'il touche le support de montage, puis faites 14 de tour supplémentaire. (Ne serrez pas outre mesure.)
4. Placez le premier collier de serrage sur le câble de l'Intelliducer à une distance d'environ un tiers entre l'Intelliducer et la partie haute du tableau.
5. Marquez l'emplacement. Percez un trou d'implantation de 3,2 mm ( 18 de po) sur environ 9,5 mm ( 38 de po) de profondeur.
6. Fixez le collier de serrage avec des vis de 4 × 12 mm. Enrobez la vis de mastic d'étanchéité avant de la placer. Répétez les étapes 5 et 6 pour placer l'autre collier.
7. Acheminez le câble NMEA 2000 vers le câble principal de votre réseau NMEA 2000. OU

Branchez le câble d'alimentation/de données à une source d'alimentation et à un périphérique compatible NMEA 0183.

ATTENTION : évitez d'acheminer le câble à proximité de fils électriques ou d'autres sources d'interférences électriques.

Etape 3 (NMEA 2000) : raccordement de l'Intelliducer à un réseau NMEA 2000

Un connecteur en T NMEA 2000 est fourni avec l'Intelliducer. L'Intelliducer est équipé d'un câble de dérivation NMEA 2000 intégré. Il vous faut ces deux composants pour connecter l'Intelliducer à votre réseau NMEA 2000. Si vous n'avez pas de réseau NMEA 2000 sur votre bateau, vous devez en installer un. Pour de plus amples informations sur NMEA 2000, rendez-vous sur le site www.garmin.com.

Pour connecter l'Intelliducer à votre réseau NMEA 2000 :

1. Déterminez l'emplacement approprié pour connecter l'Intelliducer au câble principal NMEA 2000 existant.
2. Déconnectez un côté du connecteur NMEA 2000 en T du câble principal, le plus près du point de connexion désiré pour l'Intelliducer.
   Si le câble principal NMEA 2000 est trop court, branchez une rallonge adaptée (non fournie) dans le connecteur en T ou dans la borne que vous avez déconnectés.
3. Connectez le connecteur en T fourni avec l'Intelliducer au câble principal NMEA 2000.
4. Reliez le câble de dérivation de l'Intelliducer fourni au connecteur en T que vous avez ajouté au réseau NMEA 2000.

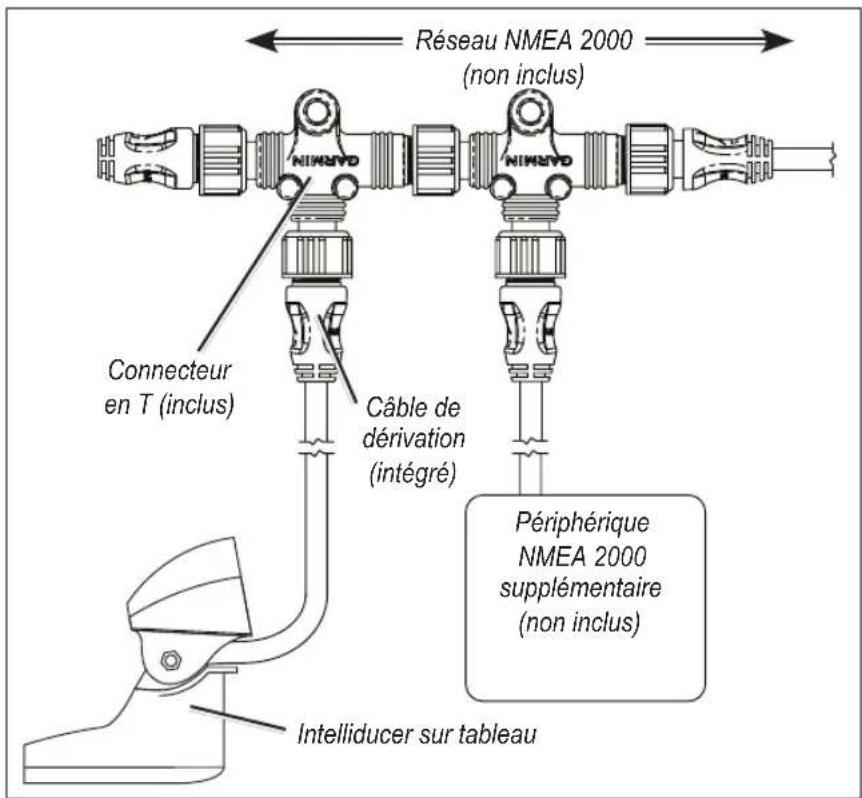

Réseau NMEA 2000 (non inclus) Connecteur en T (inclus) Câble de dérivation (intégré) Intelliducer sur tableau Périphérique NMEA 2000 supplémentaire (non inclus)

Connexion de l'Intelliducer à un réseau NMEA 2000

Etape 3 (NMEA 0183) : connexion de l'Intelliducer à la source d'alimentation et à un périphérique NMEA 0183

L'Intelliducer sur tableau NMEA 0183 doit être relié à une source d'alimentation. Aidez-vous des schémas pour raccorder correctement votre Intelliducer. Sur les schémas, Tx = émission et Rx = réception.

Vous pouvez connecter jusqu'à trois périphériques NMEA 0183 pour recevoir les données émises par un seul capteur.


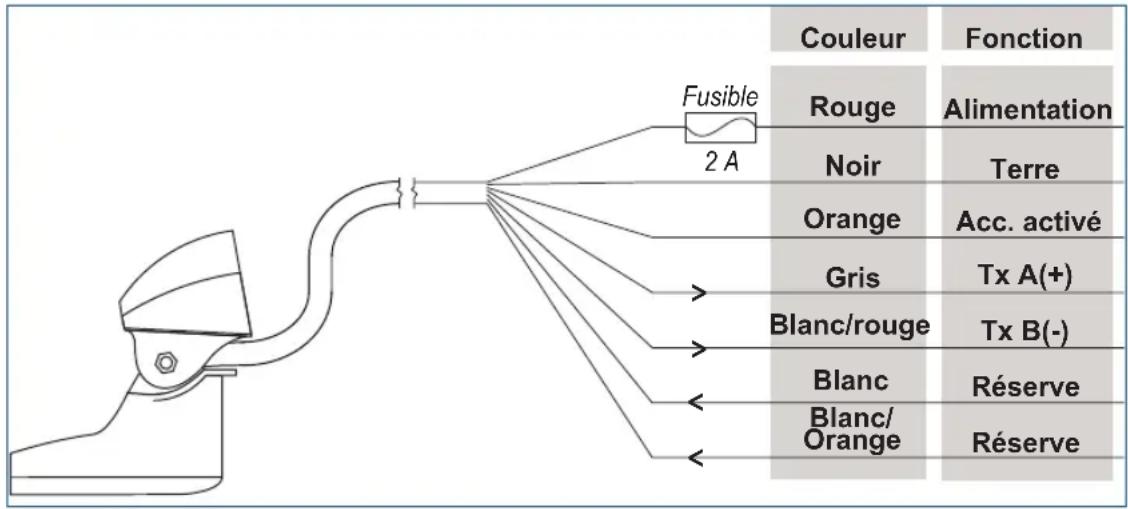

Câble d'alimentation et de données de l'Intelliducer sur tableau NMEA 0183


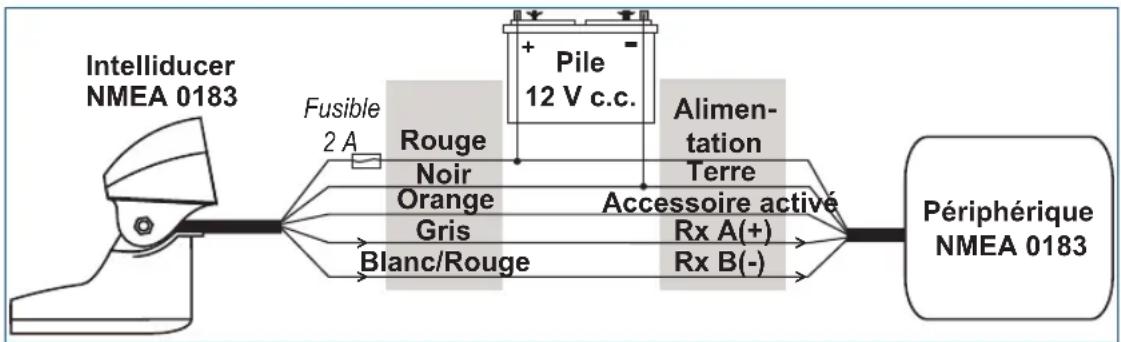

Intelliducer sur tableau NMEA 0183 connecté à un périphérique NMEA 0183 à l'aide d'un câble

Exceptions :

- Si votre périphérique NMEA 0183 dispose d'un seul fil de réception (Rx), branchez-le au fil gris (Tx A) de l'Intelliducer, et ne branchez pas le fil blanc/rouge (Tx B) de l'Intelliducer.

REMARQUE : le fil orange (accessoire activé) permet de raccorder l'antenne GPS 17x à un traceur Garmin ou tout autre périphérique NMEA 0183 non équipé d'un fil d'interface pour accessoire. Si vous raccordez l'Intelliducer à un périphérique non équipé d'un fil d'interface pour accessoire, le fil orange de l'Intelliducer doit être relié à la terre.

ATTENTION : si vous raccordez l'Intelliducer à un périphérique non équipé d'un fil d'interface pour accessoire, branchez le fil d'alimentation de l'Intelliducer à l'allumage ou installez un commutateur en ligne. L'Intelliducer risque d'entraîner le déchargement de la batterie du bateau s'il n'est pas commuté.

Etape 4 : mise à niveau du traceur

Si vous utilisez l'Intelliducer avec un traccur Garmin existant, actualisez votre traccur en passant à la dernière version du logiciel pour assurer sa compatibilité avec l'Intelliducer. Pour plus d'informations, consultez www.garmin.com.

Caractéristiques techniques

Caractéristiques physiques

Dimensions: L 66 mm (2 58 po) x H 70,4 mm (2 14 po) × P 113,2 mm (4 716 po)

Poids : 624 g (22 oz)

Câbles : NMEA 2000 : 6 m (19 pi, 8 po)

Câble d'alimentation/de données NMEA 0183 :

9 m (29 pi, 6 po)

Plage de températures : -15 °C à 33 °C (5 °F à 91 °F)

Matériau du boîtier : plastique ASA

Alimentation

Alimentation en entrée : NMEA 2000 — 9 à 16 V CC

NMEA 0183 — 9 à 33 V CC

Fusible : 2 A

Utilisation principale : 2 W max.

Numéro d'équivalence de charge NMEA 2000 : 4

Sonar

Puissance : 150 W (RMS), 1 200 W (crête à crête)

Fréquence : 160 kHz

Profondeur : 275 m (900 pi) (La capacité en profondeur dépend de la salinité de l'eau, du type de fond et d'autres conditions liées à l'eau.)

Données PGN NMEA 2000

L'Intelliducer sur tableau NMEA 2000 transmet les données PGN suivantes sur votre réseau NMEA 2000 :

059392	Reconnaissance ISO
060928	Réclamation d'adresse ISO
126208	NMEA : fonction de groupe de commande/requête/confirmation
126464	Fonction de groupe de liste PGN de transmission/d'émission
126996	Informations produit
128267	Profondeur de l'eau
130312	Température

Les capteurs Garmin sont certifiés NMEA 2000

Informations NMEA 0183

L'Intelliducer sur tableau NMEA 0183 communique avec les périphériques NMEA 0183 à l'aide des phrases SDDPT, SDDBT et SDMTW NMEA 0183.

Contrat de licence du logiciel

EN UTILISANT CE CAPTEUR, VOUS RECONNAISSEZ ETRE LIE PAR LES TERMES DU PRESENT CONTRAT DE LICENCE DE LOGICIEL. LISEZ ATTENTIVEMENT CE CONTRAT DE LICENCE.

Garmin concède une licence limitée pour l'utilisation du logiciel intégré à cet appareil (le « Logiciel ») sous la forme d'un programme binaire exécutable dans le cadre du fonctionnement normal du produit. Tout titre, droit de propriété ou droit de propriété intellectuelle dans et concernant le Logiciel est la propriété de Garmin.

Vous reconnaissez que le Logiciel est la propriété de Garmin et est protégé par les lois en vigueur aux Etats-Unis d'Amérique et les traités internationaux relatifs au copyright. Vous reconnaissez également que la structure, l'organisation et le code du Logiciel constituent d'importants secrets de fabrication de Garmin et que le code source du Logiciel demeure un important secret de fabrication de Garmin. Vous acceptez de ne pas décompiler, désassembler, modifier, assembler à rebours, effectuer l'ingénierie à rebours ou transcrire en langage humain intelligible le Logiciel ou toute partie du Logiciel, ou créer toute œuvre dérivée du Logiciel. Vous acceptez de ne pas exporter ni de réexporter le Logiciel vers un pays contrevenant aux lois de contrôle à l'exportation des Etats-Unis d'Amérique.

Déclaration de conformité

Par la présente, Garmin déclare que ce produit est conforme aux principales exigences et autres clauses pertinentes de la directive européenne 1999/5/EC.

Pour prendre connaissance de l'intégralité de la déclaration de conformité relative à votre produit Garmin, visitez le site Web de Garmin à l'adresse suivante : www.garmin.com/products/gfs10/. Cliquez sur Manuals (Manuels), puis sélectionnez Declaration of Conformity (Déclaration de conformité).

© 2008 Garmin Ltd. ou ses filiales

Tous droits réservés. Sauf stipulation contraire expresse dans le présent document, aucun élément de ce manuel ne peut être reproduit, copié, transmis, diffusé, téléchargé ou stocké sur un support quelconque dans quelque but que ce soit sans l'accord exprès écrit préalable de Garmin. Garmin autorise le téléchargement d'un seul exemplaire du présent manuel sur un disque dur ou tout autre support de stockage électronique pour la consultation à l'écran, ainsi que l'impression d'un exemplaire du présent manuel et de ses révisions éventuelles, à condition que cet exemplaire électronique ou imprimé du manuel contienne l'intégralité du texte de la présente mention relative aux droits d'auteur, toute distribution commerciale non autorisée de ce manuel ou de ses révisions étant strictement interdite.

Les informations contenues dans le présent document sont susceptibles d'être modifiées sans préavis. Garmin se réserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au présent contenu sans obligation d'en avertir quelque personne ou quelque entité que ce soit. Visitez le site Web de Garmin (www.garmin.com) pour obtenir les dernières mises à jour et des informations complémentaires sur l'utilisation et le fonctionnement de tous les produits Garmin.

Garmin ^® est une marque commerciale de Garmin Ltd. ou de ses filiales, déposée aux Etats-Unis et dans d'autres pays. Intelliducer ^™ est une marque commerciale de Garmin Ltd. ou de ses filiales. Elles ne peuvent être utilisées sans l'autorisation expresse de Garmin.
