BRUKSANVISNING Transom Mount Intelliducer GARMIN

I Europa kan du kontakte Garmin (Europe) Ltd. på telefon [phone] (uden for Storbritannien) eller på 0808 2380000 (kun i Storbritannien).

Tlf. (+44) 0870.8501241 (uden for Storbritannien) eller 0808.2380000 (kun Storbritannien)

Fax: [phone]

Garmin Corporation

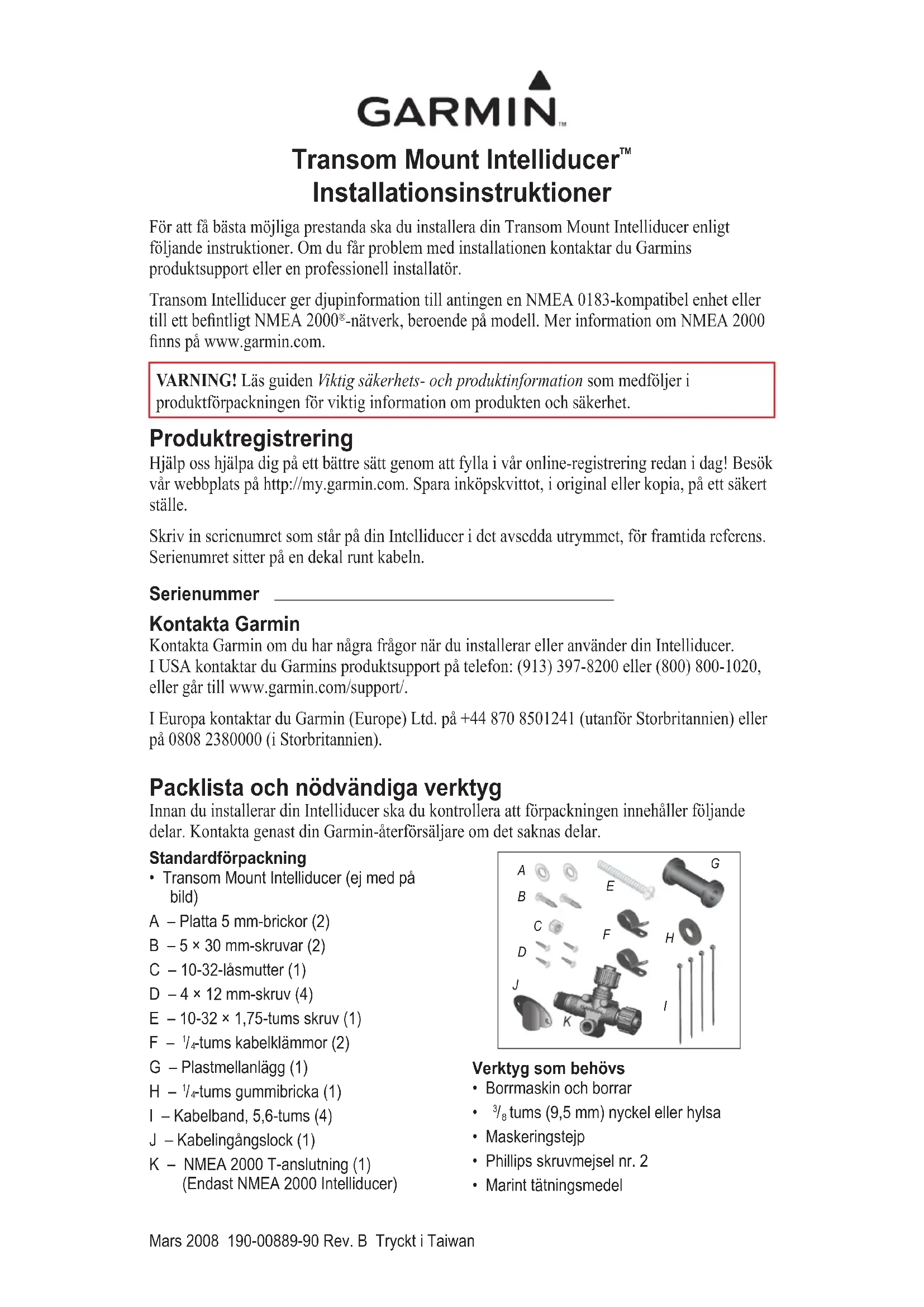

För att få bästa möjliga prestanda ska du installera din Transom Mount Intelliducer enligt följande instruktioner. Om du får problem med installationen kontaktar du Garmins produktsupport eller en professionell installatör.

Transom Intelliducer ger djupinformation till antingen en NMEA 0183-kompatibel enhet eller till ett befintligt NMEA 2000®-nätverk, beroende på modell. Mer information om NMEA 2000 finns på www.garmin.com.

WARNING! Läs guiden Viktig säkerhets- och produktinformation som medföljer i produktförpackningen för viktig information om produkten och säkerhet.

Produktregistrering

Hjälp oss hjälpa dig på ett bättre sätt genom att fylla i vår online-registrering redan i dag! Besök vår webbplats på http://my.garmin.com. Spara inköpskvittot, i original eller kopia, på ett säkert ställe.

Skriv in serienumret som står på din Intelliducer i det avsedda utrymmet, för framtida referens. Serienumret sitter på en dekal runt kabeln.

Serienummer

Kontakta Garmin

Kontakta Garmin om du har några frågor när du installerar eller använder din Intelliducer.

I USA kontaktar du Garmins produktsupport på telefon: [phone] eller [phone], eller går till www.garmin.com/support/.

I Europa kontaktar du Garmin (Europe) Ltd. på [phone] (utanför Storbritannien) eller på 0808 2380000 (i Storbritannien).

Packlista och nödvändiga verktyg

Innan du installerar din Intelliducer ska du kontrollera att förpackningen innehåller följande delar. Kontakta genast din Garmin-återförsäljare om det saknas delar.

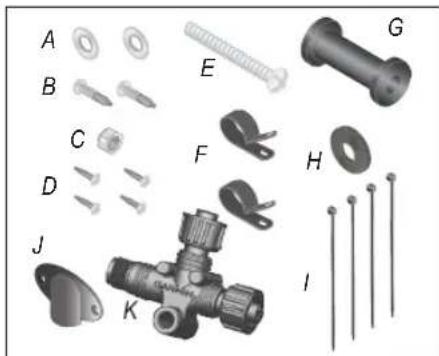

Standardförpackning

G – Plastmellanlägg (1)

H - 1/4-tums gummibricka (1)

I - Kabelband, 5,6-tums (4)

J - Kabelingångslock (1)

K - NMEA 2000 T-anslutning (1) (Endast NMEA 2000 Intelliducer)

• Borrmaskin och borrar
• 3/8 tums (9,5 mm) nyckel eller hylsa
- Maskeringstejp
• Phillips skruvmejsel nr. 2
- Marint tätningsmedel

Så här installerar du Transom Mount Intelliducer-enheten:

1. Sätt ihop Intelliducer-enheten.

2. Montera Intelliducer-enheten.

3. Anslut Intelliducer-enheten till det befintliga NMEA 2000-nätverket.

ELLER

Anslut Intelliducer-enheten till en strömkälla och sedan till en NMEA 0183-kompatibel enhet.

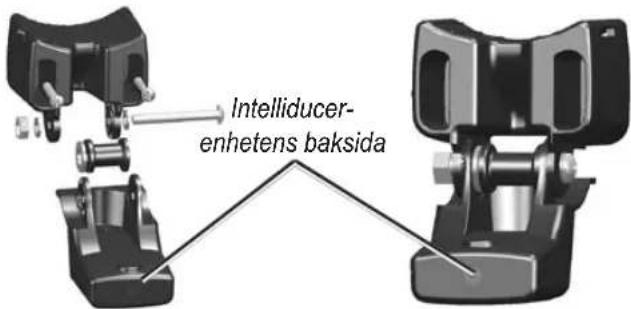

Så här monterar du ihop Intelliducer-enheten:

1. Sätt in gummibrickan och plastmellanlägget i Intelliducerenheten samtidigt. Smörj INTE gummibrickan.

2. Dra NMEA 2000- eller ström/ datakabeln mot baksidan av Intelliducer-enheten. Skjut in Intelliducer-enheten i fästet.

3. Placera den platta 5 mm-brickan på 10-32 × 1,75-tumsskruven

Intelliducer- enhetens baksida

och för in skruven genom Intelliducer-enhetens fäste, mellanlägget och gummibrickan.

1. Placera den återstående platta 5 mm-brickan på den exponerade änden av 10-32 × 1,75-tumsskruven. Dra åt 10-32-låsmuttern med handen. Dra åt Intelliducer-enheten efter att den installerats på båten.

När du väljer en monteringsplats på en akterspegel bör du tänka på följande för att få bästa prestanda:

- Ekolodet fungerar på rätt sätt om Intelliducer-enheten sitter i lugnt vatten.

- Montera Intelliducer-enheten så nära båtens mitt som möjligt.

- Montera INTE Intelliducer-enheten på platser där den kan stöta i vid sjösättning, yttning eller förvaring.

- Montera INTE Intelliducer-enheten i vägen för propellern på båtar med ett drev. Intelliducer-enheten kan orsaka kavitation som kan försämra båtens prestanda och skada propellern. På båtar med dubbla drev monterar du Intelliducer-enheten mellan dreven, om möjligt.

OBS! Montera INTE Intelliducer-enheten bakom stråk, stag, beslag, vattenintag eller utloppsportar eller annat som kan skapa luftbubblor eller orsaka turbulens i vattnet. Intelliducer-enheten måste sitta i rent vatten (utan turbulens) för bästa prestanda.

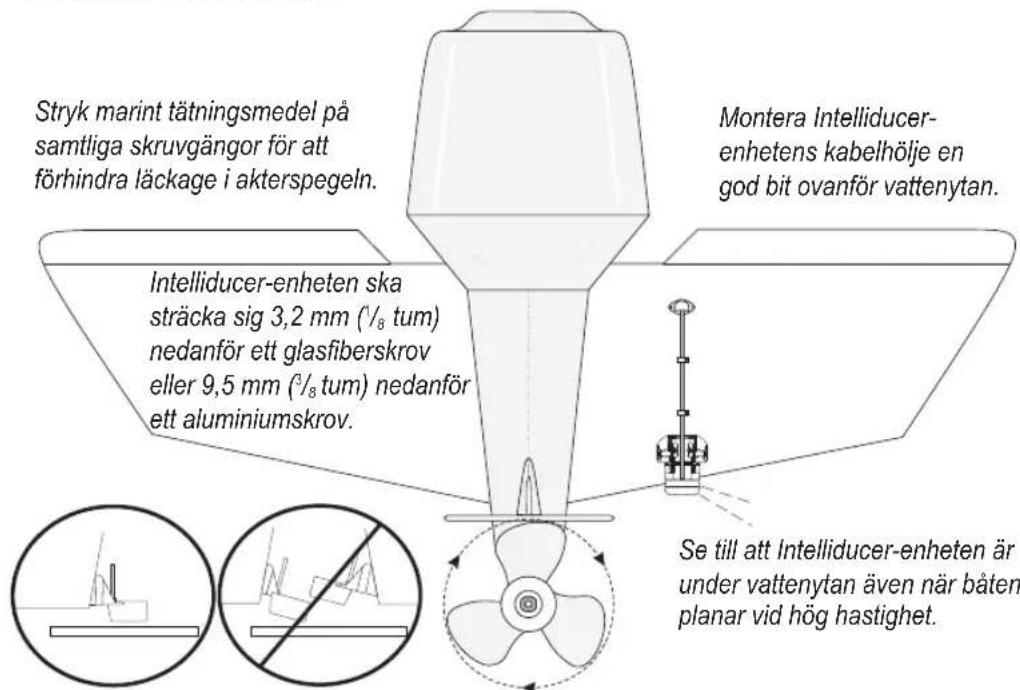

Så här monterar du Intelliducer-enheten på en akterspegel:

1. Placera Intelliducer-enhetens fäste på den utvalda platsen på akterspegeln. Se till att Intelliducer-enheten är parallell med vattenlinjen. Märk upp varje håls mittpunkt på Intelliducer-enhetens fäste.

Stryk marint tätningsmedel på samtliga skruvgängor för att förhindra läckage i akterspegeln. Montera Intelliducer-enhetens kabelhölje en god bit ovanför vattenytan. Intelliducer-enheten ska sträcka sig 3,2 mm (1/8 tum) nedanför ett glasfiberskrov eller 9,5 mm (3/8 tum) nedanför ett aluminiumskrov. Se till att Intelliducer-enheten är under vattenytan även när båten planar vid hög hastighet.

Montera Intelliducer-enheten så att den är parallell med botten.
Montera inte Intelliducer-enheten direkt i propellerns väg. Intelliducer-enheten kan orsaka kavitation som kan försämra båtens prestanda och skada propellern.

1. Borra 4 mm ( ^5/_32 tum) styrhål ca. 25 mm (1 tum) djupt på de märkta platserna. För att undvika att borra hålen för djupa kan du linda en bit tejp 25 mm (1 tum) från borrens spets.

2. Applicera marint tätningsmedel på 5 x 30 mm-skruvarna. Montera Intelliducer-enheten på akterspegeln med 5 x 30 mm-skruvarna. Justera Intelliducer-enheten så att den sträcker sig förbi akterspegelns botten ca. 3,2 mm (1/8 tum) på glasfiberskrov eller 9,5 mm (3/8 tum) på aluminiumskrov. Justera Intelliducer-enheten så att den ligger parallellt med vattnet.

3. Dra åt 10-32-låsmuttern tills den kommer i kontakt med monteringsfästet och dra sedan åt ytterligare ett ^1/_4 varv. (Dra inte åt för hårt.)

4. Placera den första kabelklämman på Intelliducer-enhetens kabel ungefär en tredjedel av avständet mellan Intelliducer-enheten och akterspegelns topp.

5. Markera platsen. Borra ett 3,2 mm (1/8 tum) styrhål ca. 9,5 mm (3/8 tum) djupt.

6. Montera kabelklämman med en av 4 × 12 mm-skruvarna. Täck skruven med marint tätningsmedel innan installation. Upprepa steg 5 och 6 för den andra kabelklämman.

7. Dra NMEA 2000-kabeln till stamnätet i det befintliga NMEA 2000-nätverk.

ELLER

Dra ström/datakabeln till ström och en NMEA 0183-kompatibel enhet.

WARNING! Undvik att dra kabeln nära elkablar eller annat som kan orsaka elektriska störningar.

Steg 3 (NMEA 2000): Anslut Intelliducer-enheten till ett NMEA 2000-nätverk

Till Intelliducer-enheten medföljer en NMEA 2000 T-anslutning. Intelliducer-enheten har en inbyggd NMEA 2000-droppkabel. Du använder dessa två komponenter för att ansluta Intelliducer-enheten till det befintliga NMEA 2000-nätverk. Om du inte har ett befintligt NMEA 2000-nätverk måste du installera ett i båten. Mer information om NMEA 2000 finns på www.garmin.com.

Så här ansluter du Transom Mount Intelliducer till det befintliga NMEA 2000-nätverket:

1. Bestäm en lämplig plats för att ansluta Intelliducer-enheten till det befintliga NMEA 2000-stamnätet.
2. Koppla bort ena sidan av en NMEA 2000 T-anslutning eller koppla bort en terminering från stamnätet närmast den plats där du vill ansluta Intelliducer-enheten.
   Om du behöver förlänga NMEA 2000-stamnätet ansluter du en lämplig förlängningskabel för NMEA 2000-stamnätet (medföljer ej) till den T-anslutning eller terminering som du kopplade bort.
3. Anslut den medföljande T-anslutningen för Intelliducer-enheten i NMEA 2000-stamnätet.
4. Dra den inbyggda droppkabeln på Intelliducer-enheten till undersidan av den T-anslutning du lade till i NMEA 2000-nätverket.

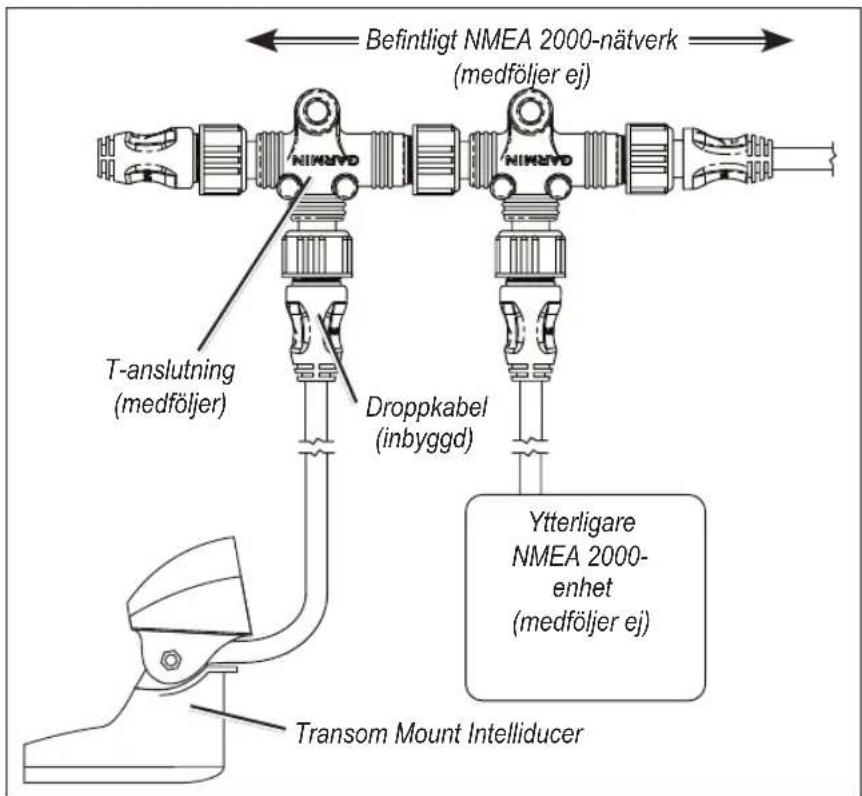

Befintligt NMEA 2000-nätverk (medföljer ej) T-anslutning (medföljer) Droppkabel (inbyggd) Ytterligare NMEA 2000- enhet (medföljer ej) Transom Mount Intelliducer

Anslut Intelliducer-enheten till ett NMEA 2000-nätverk

Steg 3 (NMEA 0183): Anslut Intelliducer-enheten till ström och en NMEA 0183-kompatibel enhet

Transom Mount NMEA 0183 Intelliducer-enheten måste anslutas till ström. Använd diagrammen när du kabelansluter Intelliducer-enheten. I diagrammen betyder Tx överför och Rx betyder ta emot.

Du kan ansluta upp till tre NMEA 0183kompatibla enheter som kan ta emot data från en Intelliducer-enhet.


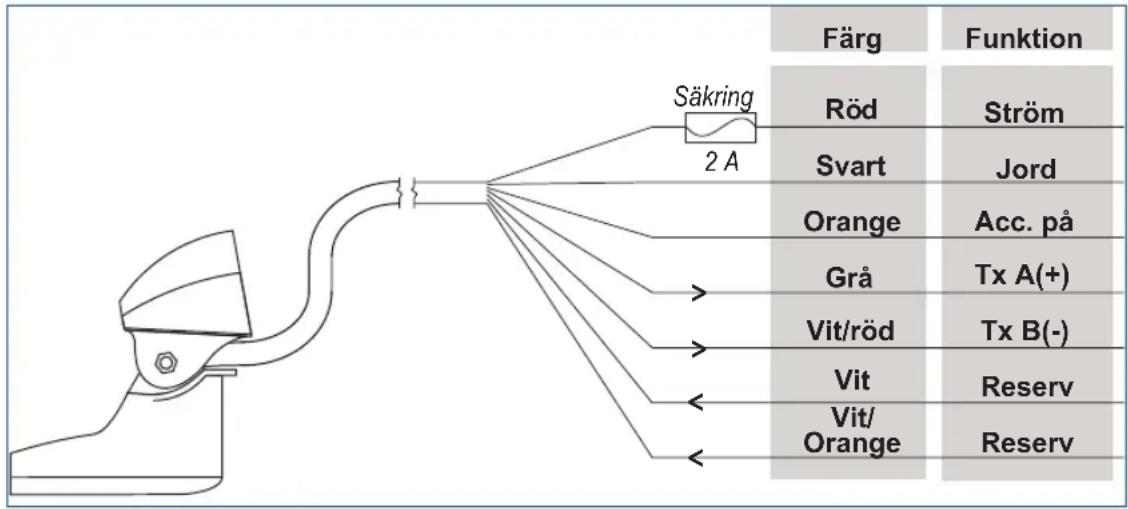

Transom Mount NMEA 0183 Intelliducer ström/datakabel


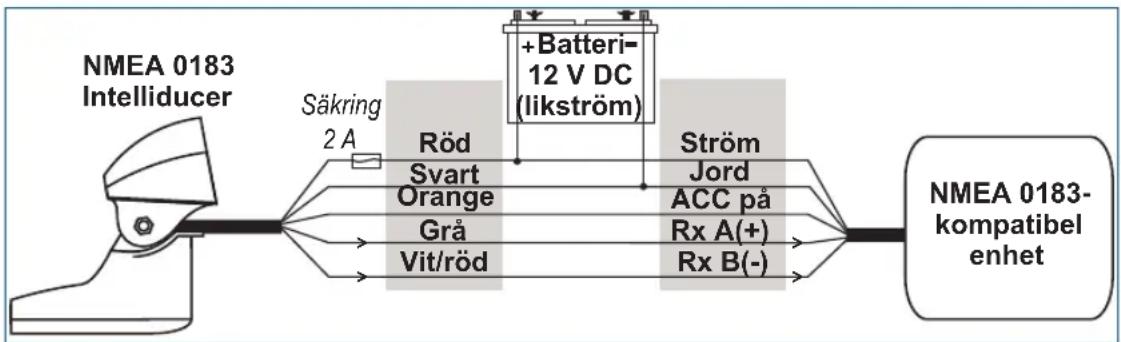

Transom Mount NMEA 0183 Intelliducer ansluten till en NMEA 0183-kompatibel enhet

Undantag:

- Om din NMEA 0183-kompatibla enhet endast har en mottagarsladd (Rx) kan du ansluta den till den grå sladden (Tx A) från Intelliducer-enheten och låta bli att ansluta den vita/röda sladden (Tx B) från Intelliducer-enheten.

OBS! Den orangefärgade (tillbehör på) kabeln används för anslutning mellan Intelliducer-enheten och en Garmin-plotter eller annan NMEA 0183-enhet med definierad extra signalkabel. Om du kabelansluter Intelliducer-enheten till en enhet som inte har en extra signalkabel ska den orangefärgade sladden från Intelliducer-enheten jordanslutas.

VARNING! Om du ansluter Intelliducer-enheten till en enhet som inte har en extra signalkabel kan du ansluta strömsladden för Intelliducer-enheten till tändningen eller installera en kabelmonterad switch. Intelliducer-enheten kan ladda ur båtbatteriet om den inte switchas.

Steg 4: Uppdatera plottern: Uppdatera plottern

Om du använder Intelliducer-enheten med en befintlig Garmin-plotter bör du uppgradera Garmin-plottern med den senaste programvaran för att säkerställa att den är kompatibel med Intelliducer-enheten. Mer information finns på www.garmin.com.

Specifikationer

Fysiska

Enhetens mätt: 2 58 tum (66 mm) B × 2 14 tum (70,4 mm) H × 4 716 tum (113,2 mm) D

Vikt: 22 oz. (624 g)

Kablar: NMEA 2000: 19 fot 8 tum (6 m)

NMEA 0183 ström/data: 29 fot 6 tum (9 m)

Temperaturområde: Från -15 °C till 33 °C (från 5 °F till 91 °F)

Höljets material: ASA-plast

Ström

Strömförsörjning: NMEA 2000 – 9–16 V DC

NMEA 0183-9-33 V DC

Säkring: 2 A

Huvudeffektförbrukning: 2 W max

NMEA 2000 LEN: 4

Ekolod

Djup: 275 m (900 fot) (Djupkapaciteten beror på vattnets salthet, bottentyp och andra vattenförhållanden.)

PGN-information för NMEA 2000

Transom Mount NMEA 2000 Intelliducer-enheten skickar följande PGN-information till ditt NMEA 2000-nätverk:

059392 ISO-information

060928 ISO-adresskrav

126208 NMEA-kommando/begära/bekräfta gruppfunktion

126464 Sända/ta emot PGN-lista med gruppfunktion

126996 Produktinformation

128267 Vattendjup

130312 Temperatur

Garmins Intelliducer-enheter är NMEA 2000-certifierade

NMEA 0183-information

Transom Mount NMEA 0183 Intelliducer-enheten kommunicerar med NMEA 0183-enheter med hjälp av SDDPT-, SDBBT- och SDMTW NMEA 0183-satser.

Programlicensavtal

GENOM ATT ANVÄNDA INTELLIDUCER-ENHETEN, GÅR DU MED PÅ ATT VARA BUNDEN AV VILLKOREN I FÖLJANDE PROGRAMVARULICENSAVTAL. DU BÖR LÄSA IGENOM DET HÄR AVTALET NOGGRANT.

Garmin ger dig en begränsad licens för användning av den programvara som är inbäddad i enheten ("Programvaran") i binär körbar form för normal drift av produkten. Äganderätten och de intellektuella immateriella rättigheterna i och för Programvaran tillhör Garmin.

Du accepterar att Programvaran tillhör Garmin och är skyddad enligt de copyrightlagar som gäller i USA samt enligt internationella copyrightöverenskommelser. Du bekräftar vidare att strukturen på, organisationen av och koden för Programvaran är värdefulla företagshemligheter som tillhör Garmin och att källkoden för Programvaran är en värdefull affärshemlighet som tillhör Garmin. Du intygar att du inte kommer att dekompilera, demontera, ändra eller bakåtkompilera Programvaran eller någon del av den på eller på något annat sätt göra om Programvaran eller någon del av den till läsbar form eller skapa något arbete som bygger på Programvaran. Du intygar också att du inte kommer att exportera eller återexportera Programvaran till något land i strid med de exportkontrollagar som gäller i USA.

Överensstämmelseförklaring (DoC)

Härmed intygar Garmin att den här Intelliducer-enheten uppfyller de grundläggande kraven och andra tillämpliga föreskrifter i direktiv 1999/5/EC.

Den fullständiga överensstämmelseförklaringen finns på Garmins webbplats för din Garmin-produkt: www.garmin.com/products/intelliducer/. Klicka på Manuals (Handböcker) och sedan på Declaration of Conformity (Överensstämmelseförklaring).

© 2008 Garmin Ltd. eller dess dotterbolag

Med ensamrätt. Om inget annat uttryckligen anges i detta dokument, får ingen del av denna handbok reproduceras, kopieras, överföras, spridas, hämtas eller lagras i något lagringsmedium i något som helst syfle utan föregående uttryckligt skriftligt tillständ från Garmin. Garmin beviljar härmed tillständ att ladda ned en enstaka kopia av denna handbok till en hårddisk eller annat elektroniskt lagringsmedium för visning, samt för utskrift av en kopia av handboken eller av eventuell revidering av den, under förutsättning att en sådan elektronisk eller utskriven kopia av handboken innehåller hela copyrightredogörelsens text och även under förutsättning att all obehörig kommersiell distribution av handboken eller eventuell revidering av den är strängt förbjuden.

Informationen i detta dokument kan ändras utan förvarning. Garmin förbehåller sig rätten att ändra eller förbättra sina produkter och att förändra innehållet utan skyldighet att meddela någon person eller organisation om sådana ändringar eller förbättringar. Besök Garmins webbplats (www.garmin.com) för aktuella uppdateringar och tilläggsinformation om användning och drift av denna och andra produkter från Garmin.

Garmin ^20 är ett varumärke som tillhör Garmin Ltd. eller dess dotterbolag, registrerat i USA och andra länder. Intelliducer ^13 är ett varumärke som tillhör Garmin Ltd. eller dess dotterbolag. Dessa varumärken får inte användas utan Garmins uttryckliga tillstånd.
