MANUALE UTENTE Transom Mount Intelliducer GARMIN

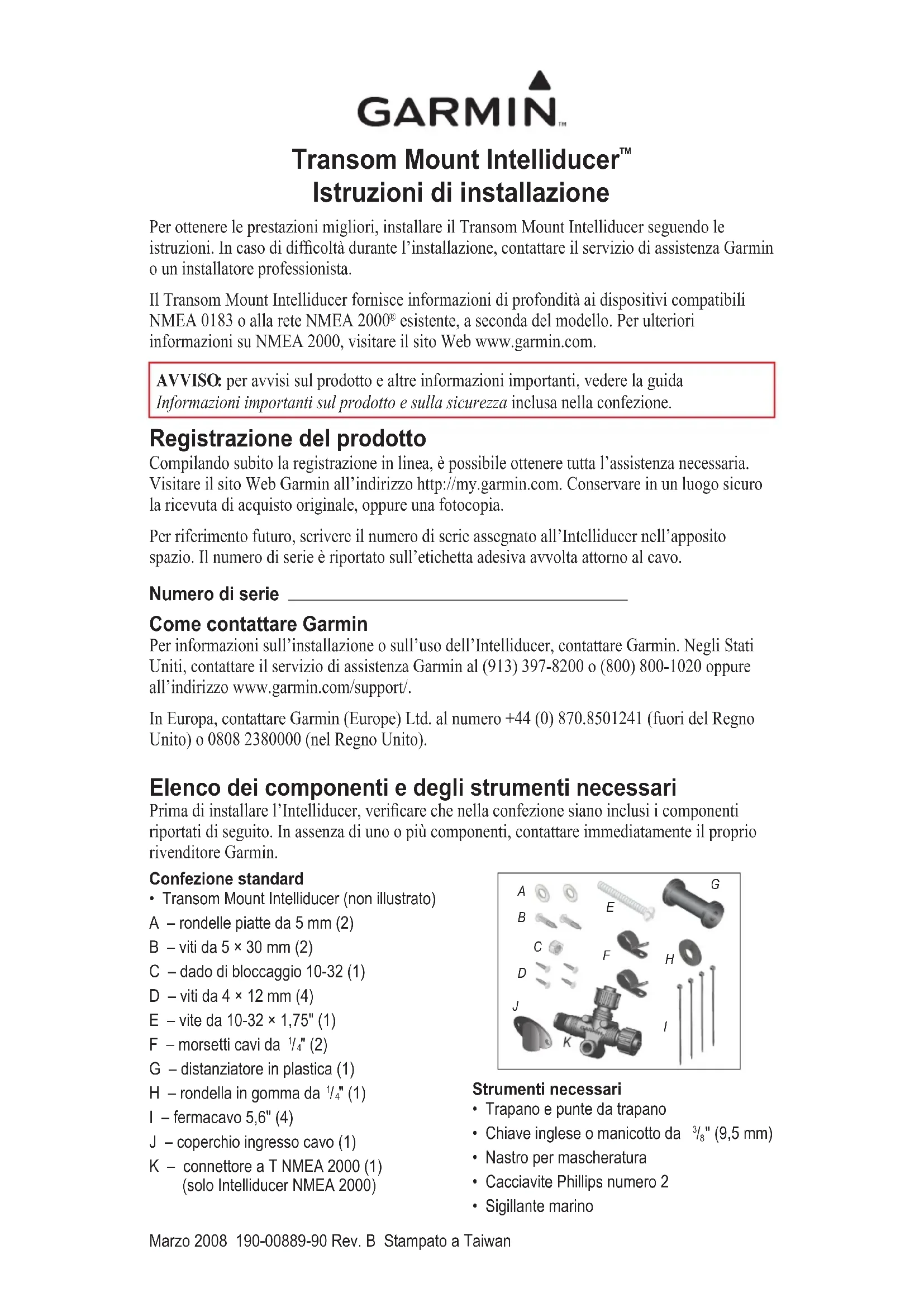

Transom Mount Intelliducer™ Istruzioni di installazione

Per ottenere le prestazioni migliori, installare il Transom Mount Intelliducer seguendo le istruzioni. In caso di difficoltà durante l'installazione, contattare il servizio di assistenza Garmin o un installatore professionista.

Il Transom Mount Intelliducer fornisce informazioni di profondità ai dispositivi compatibili NMEA 0183 o alla rete NMEA 2000® esistente, a seconda del modello. Per ulteriori informazioni su NMEA 2000, visitare il sito Web www.garmin.com.

AVVISO: per avvisi sul prodotto e altre informazioni importanti, vedere la guida Informazioni importanti sul prodotto e sulla sicurezza inclusa nella confezione.

Registrazione del prodotto

Compilando subito la registrazione in linea, è possibile ottenere tutta l'assistenza necessaria. Visitare il sito Web Garmin all'indirizzo http://my.garmin.com. Conservare in un luogo sicuro la ricevuta di acquisto originale, oppure una fotocopia.

Per riferimento futuro, scrivere il numero di serie assegnato all'Intelliducer nell'apposito spazio. Il numero di serie è riportato sull'etichetta adesiva avvolta attorno al cavo.

Numero di serie

Come contattare Garmin

Per informazioni sull'installazione o sull'uso dell'Intelliducer, contattare Garmin. Negli Stati Uniti, contattare il servizio di assistenza Garmin al [phone] o [phone] oppure all'indirizzo www.garmin.com/support/.

In Europa, contattare Garmin (Europe) Ltd. al numero +44 (0) 870.8501241 (fuori del Regno Unito) o 0808 2380000 (nel Regno Unito).

Elenco dei componenti e degli strumenti necessari

Prima di installare l'Intelliducer, verificare che nella confezione siano inclusi i componenti riportati di seguito. In assenza di uno o più componenti, contattare immediatamente il proprio rivenditore Garmin.

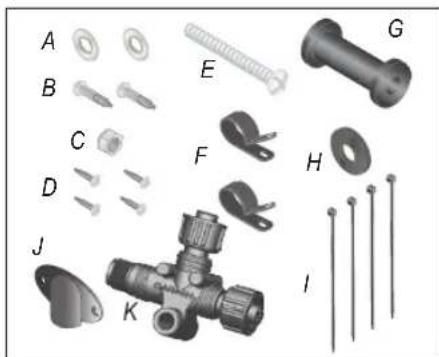

Confezione standard

• Transom Mount Intelliducer (non illustrato)

A – rondelle piatte da 5 mm (2)

B - viti da 5 × 30 mm (2)

C - dado di bloccaggio 10-32 (1)

D - viti da 4 × 12 mm (4)

E - vite da 10-32 × 1,75" (1)

F - morsetti cavi da 1/4" (2)

G - distanziatore in plastica (1)

H – rondella in gomma da 1/4" (1)

I - fermacavo 5,6" (4)

J - coperchio ingresso cavo (1)

K - connettore a T NMEA 2000 (1) (solo Intelliducer NMEA 2000)

• Trapano e punte da trapano
  • Chiave inglese o manicotto da ^3/_8 " (9,5 mm)
  • Nastro per mascheratura
  • Cacciavite Phillips numero 2
• Sigillante marino

Installazione dell'Intelliducer

Per installare il Transom Mount Intelliducer:

1. Assemblare l'Intelliducer.

2. Montare l'Intelliducer.

3. Collegare l'Intelliducer alla rete NMEA 2000 esistente.

OPPURE

Collegare l'Intelliducer all'alimentazione e a un dispositivo compatibile NMEA 0183.

1. Aggiornare eventualmente il chartplotter Garmin.

Fase 1: Assemblaggio dell'Intelliducer

Per assemblare l'Intelliducer:

1. Inserire la rondella di gomma e il distanziatore di plastica nell'Intelliducer contemporaneamente. NON lubrificare la rondella in gomma.

2. Dirigere il cavo NMEA 2000 o il cavo dati/alimentazione verso il retro dell'Intelliducer. Fare scorrere l'Intelliducer nell'apposito supporto.

ell'Intellid Retrol Intellid

1. Posizionare la rondella piatta da 5 mm sulla vite da 10-32 x 1,75", quindi far passare la vite attraverso il supporto dell'Intelliducer, il distanziatore e la rondella di gomma.

2. Posizionare la seconda rondella piatta da 5 mm sull'estremità esposta della vite da 10-32 × 1,75". Installare il dado di sicurezza 10-32. Serrare nuovamente l'Intelliducer dopo averlo installato sull'imbarcazione.

Fase 2: Montaggio dell'Intelliducer

Se si sceglie di montare il trasduttore su uno specchio di poppa, per ottenere prestazioni ottimali osservare quanto segue:

• Affinché il sonar funzioni in modo adeguato, l'Intelliducer deve trovarsi in acqua calma.

- Montare l'Intelliducer più vicino possibile al centro dell'imbarcazione.

- NON montare l'Intelliducer dove potrebbe subire scosse in fase di partenza, alaggio oattracco.

- Sulle imbarcazioni monomotore, NON montare l'Intelliducer sulla traiettoria dell'elica. L'Intelliducer può causare la formazione di cavità che possono diminuire le prestazioni dell'imbarcazione e danneggiare l'elica. Sulle imbarcazioni bimotore, se possibile, montare l'Intelliducer tra i due motori.

NOTA: NON montare l'Intelliducer dietro corsi di fasciame, puntoni, apparecchiature, prese d'acqua, porte di scarico o qualsiasi altro elemento che crei bolle d'aria o causi turbolenze in acqua. Per ottenere prestazioni ottimali, l'Intelliducer deve trovarsi in acqua pulita (non mossa).

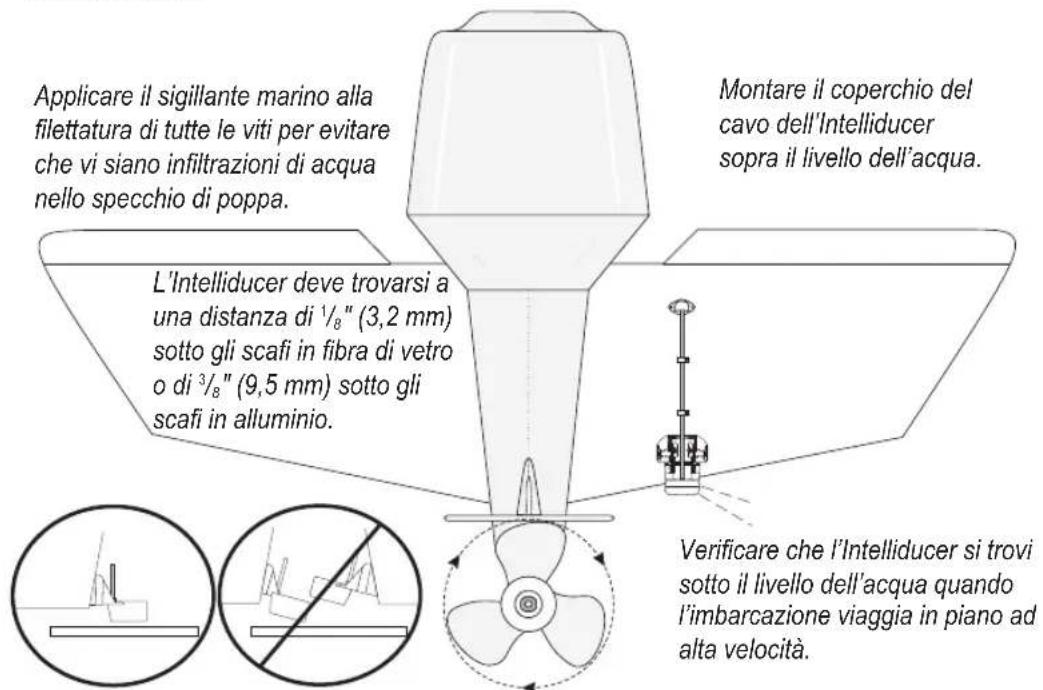

Per montare l'Intelliducer su uno specchio di poppa:

1. Posizionare il supporto dell'Intelliducer nella posizione prescelta. Accertarsi che l'Intelliducer sia parallelo al livello dell'acqua. Segnare le posizioni centrali di ciascun foro sul supporto dell'Intelliducer.

Applicare il sigillante marino alla filettatura di tutte le viti per evitare che vi siano infiltrazioni di acqua nello specchio di poppa. L'Intelliducer deve trovarsi a una distanza di 1/8" (3,2 mm) sotto gli scafi in fibra di vetro o di 3/8" (9,5 mm) sotto gli scafi in alluminio. Montare il coperchio del cavo dell'Intelliducer sopra il livello dell'acqua. Verificare che l'Intelliducer si trovi sotto il livello dell'acqua quando l'imbarcazione viaggia in piano ad alta velocità.

Montare l'Intelliducer in modo che sia parallelo al fondale.
Non montare l'Intelliducer sulla traiettoria dell'elica. L'Intelliducer può causare la formazione di cavità che possono diminuire le prestazioni dell'imbarcazione e danneggiare l'elica.

1. Praticare dei fori guida da 532 " (4 mm) a circa 1" (25 mm) di profondità in corrispondenza delle posizioni contrassegnate. Per evitare di praticare fori troppo profondi, avvolgere del nastro sulla punta a una distanza di 1" (25 mm) dall'estremità della punta stessa.

2. Rivestire le viti da 5 x 30 mm con sigillante marino e utilizzarle per fissare il gruppo Intelliducer allo specchio di poppa. Regolare la posizione dell'Intelliducer in modo tale che si estenda oltre la parte inferiore dello specchio di poppa di circa 18 " (3,2 mm) su scafi in fibra di vetro o di 38 " (9,5 mm) su scafi in alluminio. Regolare la posizione dell'Intelliducer in modo tale che risulti parallelo all'acqua.

3. Serrare il dado di bloccaggio 10-32 finché non tocca la staffa di montaggio, quindi stringere ancora di 14 di giro (non serrare più del necessario).

4. Posizionare il primo morsetto fermacavo sul cavo dell'Intelliducer a circa un terzo della distanza tra l'Intelliducer e la parte superiore dello specchio di poppa.

5. Contrassegnare la posizione. Praticare un foro guida da 18 " (3,2 mm) a circa 38 " (9,5 mm) di profondità.

6. Fissare il morsetto serracavo mediante una vite da 4 x 12 mm. Rivestire la vite con sigillante marino prima di installarla. Ripetere le fasi 5 e 6 utilizzando l'altro morsetto serracavo.

7. Inserire il cavo NMEA 2000 nel backbone della rete NMEA 2000 esistente.

OPPURE

Collegare il cavo dati/alimentazione all'alimentazione e a un dispositivo compatibile NMEA 0183.

ATTENZIONE: evitare di posizionare il cavo accanto ad altri fili elettrici o possibili fonti di interferenza elettrica.

Fase 3 (NMEA 2000): Collegamento dell'Intelliducer a una rete NMEA 2000

L'Intelliducer viene fornito con un connettore a T NMEA 2000 ed è dotato di un cavo di derivazione NMEA 2000 incorporato. Utilizzare i due componenti per collegare l'Intelliducer alla rete NMEA 2000 esistente. Se non si dispone di una rete NMEA 2000 esistente, sarà necessario installarne una. Per ulteriori informazioni sullo standard NMEA 2000, visitare il sito Web www.garmin.com.

Per collegare il Transom Mount Intelliducer alla rete NMEA 2000 esistente:

1. Individuare la posizione più adatta a collegare l'Intelliducer al backbone NMEA 2000 esistente.
2. Scollegare un lato di un connettore a T NMEA 2000 oppure scollegare un terminatore dal backbone in prossimità della posizione in cui si desidera collegare l'Intelliducer.
   Se è necessario estendere il backbone NMEA 2000, collegare una prolunga adeguata (non inclusa) al connettore a T o al terminatore scollegato.
3. Collegare il connettore a T in dotazione all'Intelliducer nel backbone NMEA 2000.
4. Inserire il cavo di derivazione incorporato sull'Intelliducer nella parte inferiore del connettore a T aggiunto alla rete NMEA 2000.

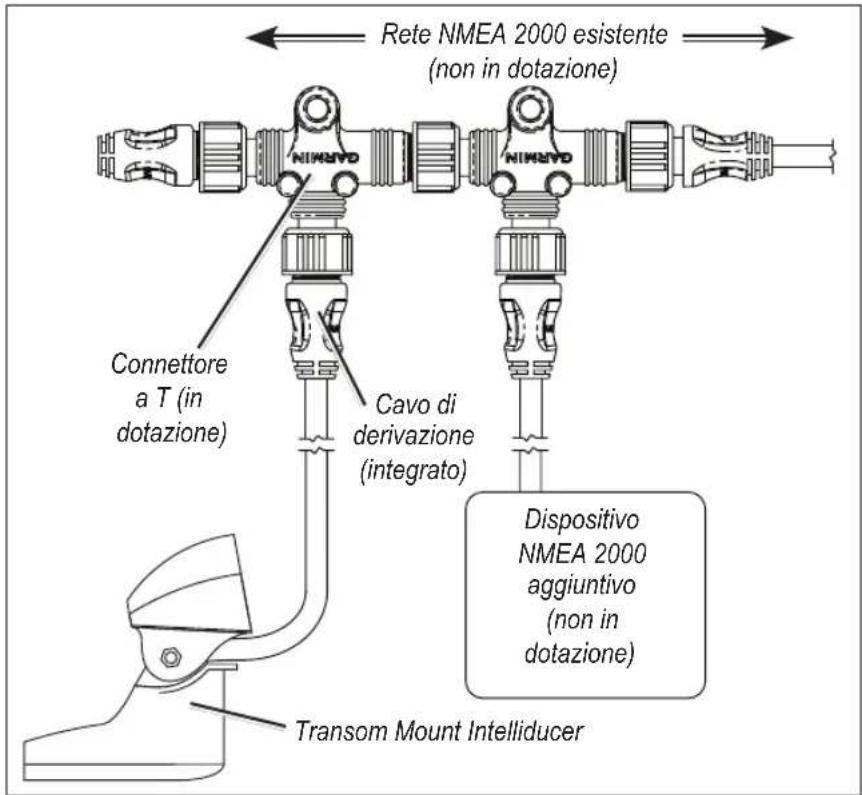

Rete NMEA 2000 esistente (non in dotazione) Connettore a T (in dotazione) Cavo di derivazione (integrato) Dispositivo NMEA 2000 aggiuntivo (non in dotazione) Transom Mount Intelliducer

Collegamento dell'Intelliducer alla rete NMEA 2000

Fase 3 (NMEA 0183): Collegamento dell'Intelliducer all'alimentazione e a un dispositivo compatibile NMEA 0183

Il Transom Mount Intelliducer NMEA 0183 deve essere collegato all'alimentazione. Per collegare correttamente l'Intelliducer seguire gli schemi di cablaggio forniti. Nei diagrammi, Tx = trasmissione e Rx = riccezione.

È possibile collegare fino a tre dispositivi compatibili NMEA 0183 per ricevere i dati da un Intelliducer.


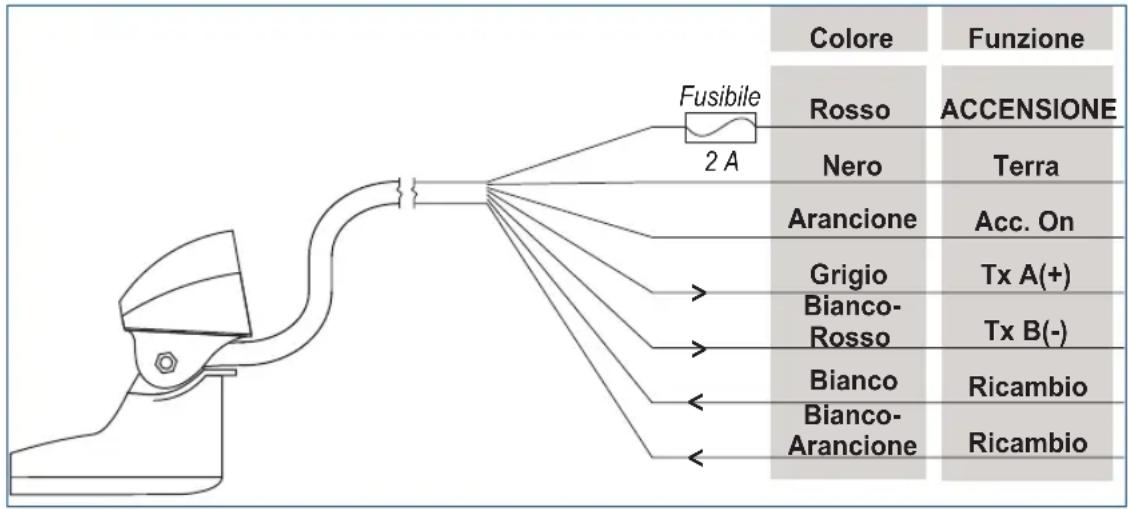

Cavo dati/alimentazione per Transom Mount Intelliducer NMEA 0183


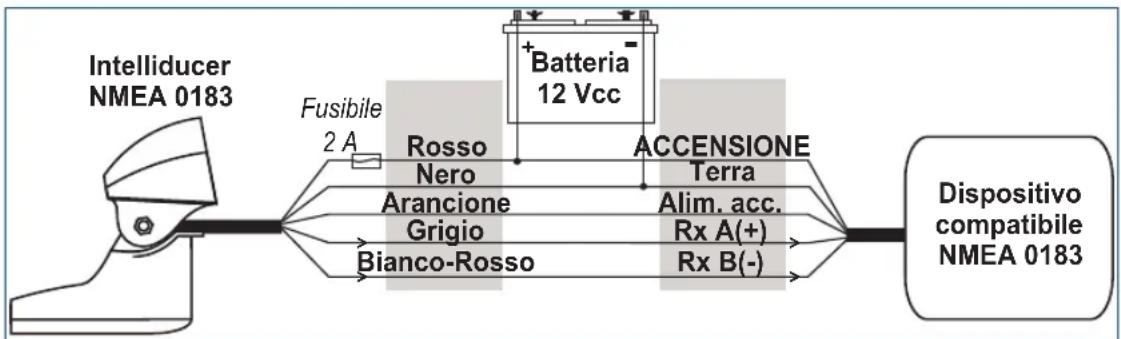

Transom Mount Intelliducer NMEA 0183 collegato a un dispositivo compatibile NMEA 0183

Eccezioni:

- Se il dispositivo compatibile NMEA 0183 in uso dispone di un solo filo di ricezione (Rx), collegarlo al filo grigio (Tx/A) in uscita dall'Intelliducer, lasciando il filo bianco e rosso (TxB) scollegato.

NOTA: il filo arancione (alimentazione accessorio) viene utilizzato per il collegamento dell'Intelliducer al chartplotter Garmin o ad altri dispositivi compatibili NMEA 0183 dotati di filo di segnalazione accessorio. Se si deve collegare l'Intelliducer a un dispositivo che non dispone di un filo di segnalazione accessorio, il filo arancione in uscita dall'Intelliducer deve essere collegato a terra.

ATTENZIONE: se si deve collegare l'Intelliducer a un dispositivo che non dispone di filo di segnalazione accessorio, collegare il filo di alimentazione dell'Intelliducer all'accensione o installare un interruttore di linea. Se non viene dotato di un interruttore, l'Intelliducer può esaurire la batteria dell'imbarcazione.

Fase 4: Aggiornamento del chartplotter: Aggiornamento del chartplotter

Se si utilizza l'Intelliducer con un chartplotter Garmin esistente, si consiglia di aggiornare il chartplotter Garmin con la versione software più recente per garantire la piena compatibilità. Per ulteriori informazioni, visitare www.garmin.com.

Specifiche

Fisiche

Dimensioni unità (L × A × P): 2 58 " (66 mm) × 2 14 " (70,4 mm) × 4 716 " (113,2 mm)

Peso: 22 once (624 g)

Cavi: NMEA 2000: 19 piedi 8" (6 m)

Cavo dati/alimentazione NMEA 0183: 29 piedi 6" (9 m)

Intervallo di temperatura : da -15°C a 33°C (da 5°F a 91°F)

Materiale rivestimento: plastica ASA

ALIMENTAZIONE

Alimentazione in entrata: NMEA 2000 — 9–16 Vcc

NMEA 0183 — 9–33 Vcc

Fusibile: 2 A

Consumo energetico unità principale : 2 W max

Numero LEN NMEA 2000: 4

Sonar

Potenza: 150 W (RMS), 1200 W (picco-picco)

Frequenza: 160 kHz

Profondità: 900 piedi (275 m) (La profondità raggiunta dipende da fattori quali il grado di salinità dell'acqua, il tipo di fondale e altre condizioni dell'acqua).

Informazioni su NMEA 2000 PGN

Il Transom Mount Intelliducer NMEA 2000 trasmette sulla rete NMEA 2000 le seguenti informazioni PGN:

059392	Riconoscimento ISO
060928	Richiesta indirizzo ISO
126208	Funzione di gruppo comando/richiesta/riconoscimento NMEA
126464	Funzione di gruppo di Elenco PGN in trasmissione/ricezione
126996	Informazioni sul prodotto
128267	Profondità dell'acqua
130312	Temperatura

Gli Intelliducer Garmin sono certificati NMEA 2000

Informazioni sullo standard NMEA 0183

Il Transom Mount Intelliducer NMEA 0183 comunica con i dispositivi compatibili NMEA 0183 utilizzando le frasi SDDPT, SDDBT e SDMTW NMEA 0183.
