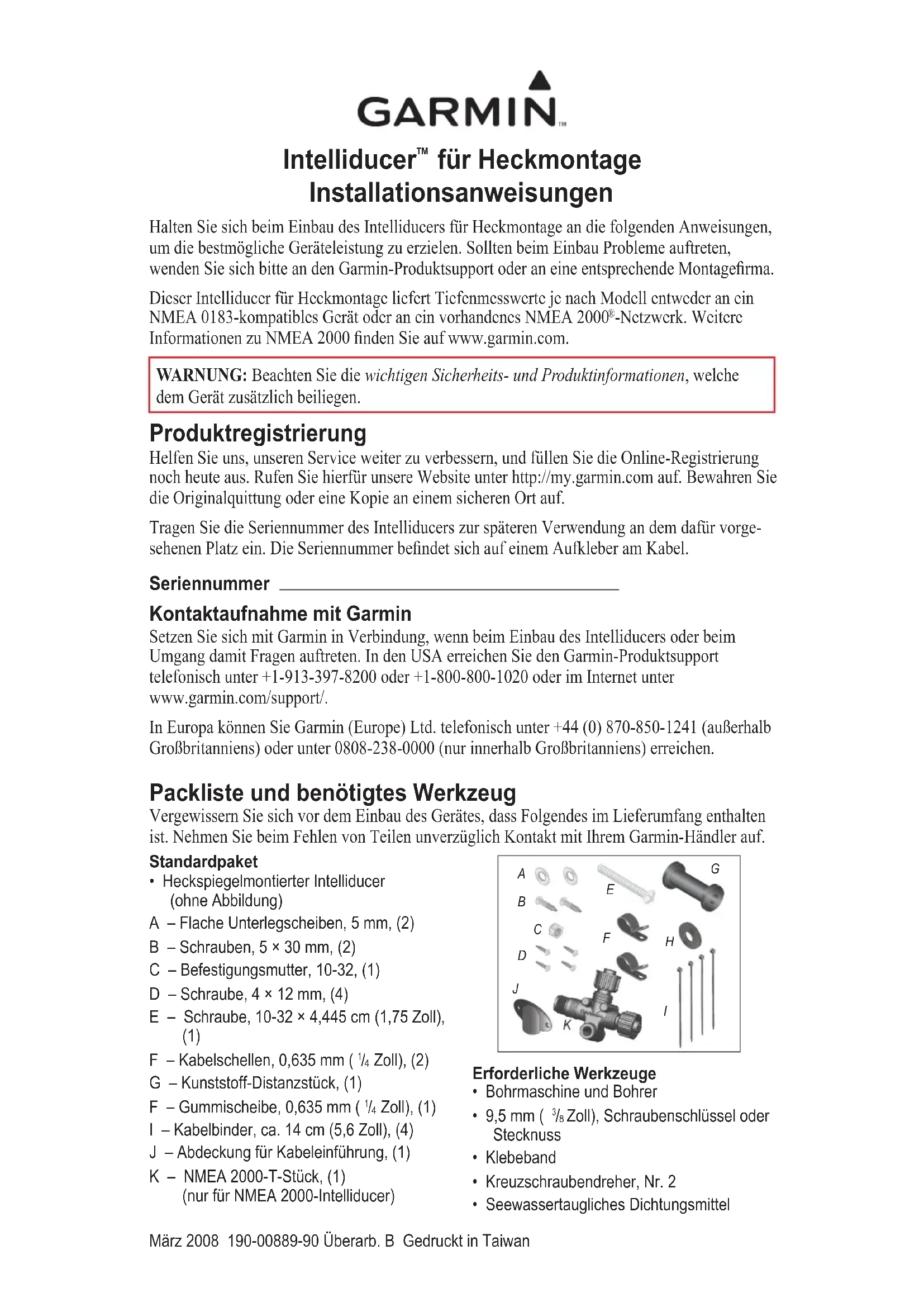

Intelliducer™ für Heckmontage Installationsanweisungen

Halten Sie sich beim Einbau des Intelliducers für Heckmontage an die folgenden Anweisungen, um die bestmögliche Geräteleistung zu erzielen. Sollten beim Einbau Probleme auftreten, wenden Sie sich bitte an den Garmin-Produktsupport oder an eine entsprechende Montagefirma.

Dieser Intelliducer für Heckmontage liefert Tiefenmesswerte je nach Modell entweder an ein NMEA 0183-kompatibles Gerät oder an ein vorhandenes NMEA 2000®-Netzwerk. Weitere Informationen zu NMEA 2000 finden Sie auf www.garmin.com.

WARNUNG: Beachten Sie die wichtigen Sicherheits- und Produktinformationen, welche dem Gerät zusätzlich beiliegen.

Produktregistrierung

Helfen Sie uns, unseren Service weiter zu verbessern, und füllen Sie die Online-Registrierung noch heute aus. Rufen Sie hierfür unsere Website unter http://my.garmin.com auf. Bewahren Sie die Originalquittung oder eine Kopie an einem sicheren Ort auf.

Tragen Sie die Seriennummer des Intelliducers zur späteren Verwendung an dem dafür vorgesehenen Platz ein. Die Seriennummer befindet sich auf einem Aufkleber am Kabel.

Seriennummer

Kontaktaufnahme mit Garmin

Setzen Sie sich mit Garmin in Verbindung, wenn beim Einbau des Intelliducers oder beim Umgang damit Fragen auftreten. In den USA erreichen Sie den Garmin-Produktsupport telefonisch unter [phone] oder [phone] oder im Internet unter www.garmin.com/support/.

In Europa können Sie Garmin (Europe) Ltd. telefonisch unter [phone] (außerhalb Großbritanniens) oder unter 0808-238-0000 (nur innerhalb Großbritanniens) erreichen.

Packliste und benötigtes Werkzeug

Vergewissern Sie sich vor dem Einbau des Gerätes, dass Folgendes im Lieferumfang enthalten ist. Nehmen Sie beim Fehlen von Teilen unverzüglich Kontakt mit Ihrem Garmin-Händler auf.

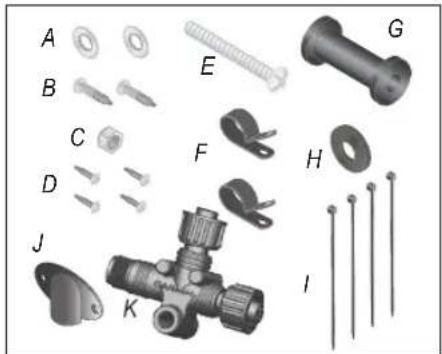

Standardpaket

• Heckspiegelmontierter Intelliducer (ohne Abbildung)
  A – Flache Unterlegscheiben, 5 mm, (2)
  B - Schrauben, 5 × 30 mm, (2)
  C – Befestigungsmutter, 10-32, (1)
  D - Schraube, 4 × 12 mm, (4)
  E - Schraube, 10-32 × 4,445 cm (1,75 Zoll), (1)

F - Kabelschellen, 0,635 mm ( ^1/_4 Zoll), (2)

G - Kunststoff-Distanzstück, (1)

F - Gummischeibe, 0,635 mm ( ^1/_4 Zoll), (1)

I – Kabelbinder, ca. 14 cm (5,6 Zoll), (4)

J – Abdeckung für Kabeleinführung, (1)

K – NMEA 2000-T-Stück, (1) (nur für NMEA 2000-Intelliducer)

Erforderliche Werkzeuge

• Bohrmaschine und Bohrer
- 9,5 mm ( ^3/_8 Zoll), Schraubenschlüssel oder Stecknuss
- Klebeband
• Kreuzschraubendreher, Nr. 2
• Seewassertaugliches Dichtungsmittel

Einbau des Intelliducers

So bauen Sie den heckspiegelmontierten Intelliducer ein:

1. Zusammensetzen des Intelliducers.
2. Montage des Intelliducers.
3. Anschluss des Intelliducers an das vorhandene NMEA 2000-Netzwerk.

ODER:

Anschluss des Intelliducers an die Stromversorgung und an ein NMEA 0183-kompatibles Gerät.

1. Aktualisierung des Garmin-Plotters (sofern vorhanden).

Schritt 1: Zusammensetzen des Intelliducers

So setzen Sie den Intelliducer zusammen:

1. Setzen Sie die Gummischeibe und das Kunststoff-Distanzstück gleichzeitig in den Intelliducer ein. Tragen Sie KEINEN Schmierstoff auf die Gummischeibe auf.

2. Verlegen Sie das NMEA 2000-Kabel bzw. das Stromversorgungs-/Datenkabel zur Rückseite

des Intelli Rückseite des intelliducers

des Intelliducers. Schieben Sie den Intelliducer in die Intelliducer-Halterung.

1. Bringen Sie die flache 5-mm-Unterlegscheibe an der Schraube 10-32 × 4,445 cm (1,75 Zoll) an und setzen die Schraube in die Intelliducer-Halterung, das Distanzstück und die Gummischeibe ein.

2. Bringen Sie die zweite flache 5-mm-Unterlegscheibe am überstehenden Ende der Schraube 10-32 × 4,445 cm (1,75 Zoll) an. Ziehen Sie die Sicherungsmutter 10-32 handfest an. Ziehen Sie den Intelliducer nach dem Einbau auf dem Boot erneut fest an.

Schritt 2: Montage des Intelliducers

Bei der Anbringung an einem Heckspiegel müssen die folgenden Punkte beachtet werden, um eine optimale Leistung zu erzielen:

• Damit das Echolot ordnungsgemäß funktioniert, muss sich der Intelliducer in ruhigem Wasser befinden.
• Montieren Sie den Intelliducer so nahe wie möglich an der Bootsmitte.
• Montieren Sie den Intelliducer NICHT an Stellen, an denen er beim Zuwasserlassen, Schleppen oder Unterstellen beschädigt werden könnte.
• Montieren Sie den Intelliducer bei Booten mit nur einem Propeller NICHT zu nahe am Propeller. Der Intelliducer kann zu Kavitation führen, wodurch sich die Fahrleistung des Bootes verschlechtern oder der Propeller beschädigt werden kann. Sofern möglich, montieren Sie den Intelliducer bei Schiffen mit zwei Propellern zwischen die Antriebe.

HINWEIS: Montieren Sie den Intelliducer NICHT hinter Stabilisierungsflügeln, Verstrebungen, Armaturen, Wassereinläufen, Wasseraustrittsöffnungen oder hinter anderen Stellen, an denen Blasen oder Wasserturbulenzen entstehen. Um optimal zu funktionieren, muss sich der Intelliducer in homogenem Wasser (keine Turbulenzen) befinden.

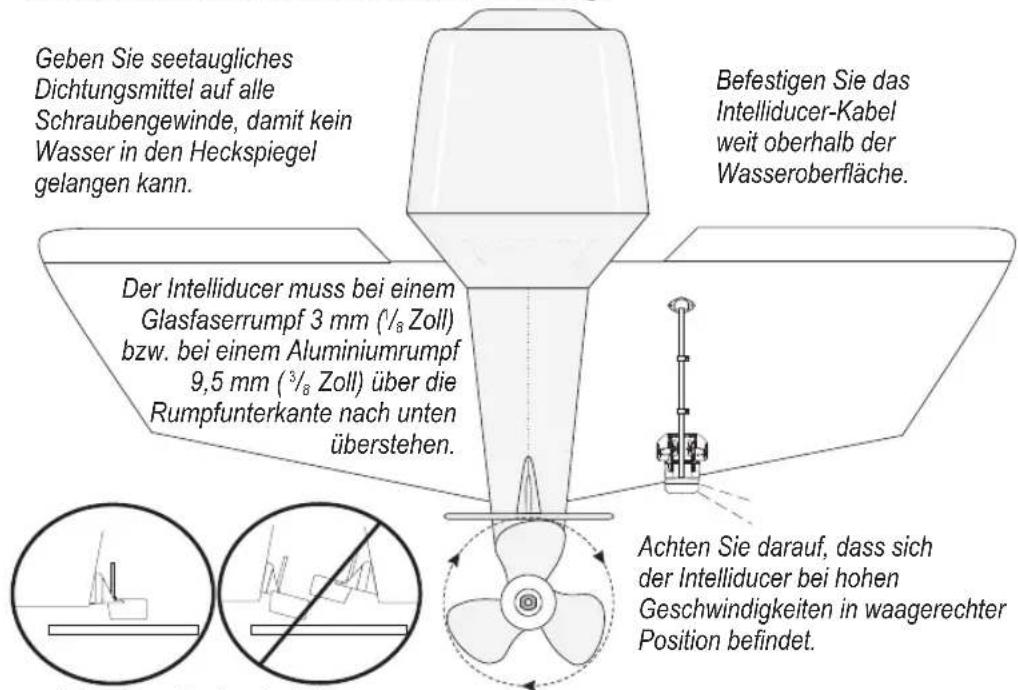

So montieren Sie den Intelliducer an einen Heckspiegel:

1. Halten Sie die Intelliducer-Halterung an die gewünschte Position am Heckspiegel. Achten Sie darauf, dass der Intelliducer parallel zur Wasserlinie ausgerichtet ist. Kennzeichnen Sie die Mitte der Löcher an der Intelliducer-Halterung.

Geben Sie seetaugliches Dichtungsmittel auf alle Schraubengewinde, damit kein Wasser in den Heckspiegel gelangen kann. Befestigen Sie das Intelliducer-Kabel weit oberhalb der Wasseroberfläche. Der Intelliducer muss bei einem Glasfaserrumpf 3 mm (½ Zoll) bzw. bei einem Aluminiumrumpf 9,5 mm (³/₈ Zoll) über die Rumpfunterkante nach unten überstehen. Achten Sie darauf, dass sich der Intelliducer bei hohen Geschwindigkeiten in waagerechter Position befindet.

Befestigen Sie den Intelliducer nicht direkt im Propellerweg. Der Intelliducer kann zu Kavitation führen, wodurch sich die Fahrleistung des Bootes verschlechtern oder der Propeller beschädigt werden kann.

1. Bohren Sie Löcher, 4 mm ( ^5/_32 Zoll), ca. 25 mm (1 Zoll) tief, an den markierten Stellen vor. Um zu vermeiden, dass die Löcher zu tief gebohrt werden, wickeln Sie in ca. 25 mm Entfernung von der Bohrerspitze ein Stück Klebeband um den Bohrer.

2. Tragen Sie seetaugliches Dichtungsmittel auf die 5 × 30-mm-Schrauben auf. Bringen Sie den Intelliducer mittels der 5 × 30-mm-Schrauben am Heckspiegel an. Richten Sie den Intelliducer so aus, dass er bei Glasfaserrümpfen ca. 3 mm (1/8 Zoll) bzw bei Aluminiumrümpfen ca. 1 cm (3/8 Zoll) über die Unterkante des Heckspiegels nach unten übersteht. Richten Sie den Intelliducer parallel zur Wasserlinie aus.

3. Ziehen Sie die Befestigungsmutter 10-32 fest, bis sie die Halterung berührt, und dann noch um 14 Drehung. (Ziehen Sie die Schraube nicht zu fest an.)

4. Bringen Sie die erste Kabelschelle am Intelliducer-Kabel etwa im ersten Drittel des Abstandes zwischen dem Intelliducer und der Oberkante des Heckspiegels an.

5. Kennzeichnen Sie die Stelle. Bohren Sie ein Loch, 3,2 mm ( ^1/8 Zoll), ca. 9,5 mm ( ^3/8 Zoll) tief, vor.

6. Befestigen Sie die Kabelschelle mithilfe einer der 4 × 12 mm-Schrauben. Bestreichen Sie die Schraube vor dem Eindrehen mit seetauglichem Dichtungsmittel. Wiederholen Sie die Schritte 5 und 6 für die andere Kabelschelle.

7. Verlegen Sie das NMEA 2000-Kabel zum Backbone (Zentralleitung) des vorhandenen NMEA 2000-Netzwerks.

ODER:

Verlegen Sie das Stromversorgungs-/Datenkabel zur Stromversorgung und zu einem NMEA 0183-kompatiblen Gerät.

ACHTUNG: Verlegen Sie das Kabel nicht zusammen mit Elektroleitungen oder anderen Quellen elektrischer Störungen.

Schritt 3 (NMEA 2000): Anschließen des Intelliducers an ein NMEA 2000-Netzwerk

Im Lieferumfang des Intelliducers ist ein NMEA 2000-T-Stück enthalten. Eine NMEA 2000-Stichleitung ist in den Intelliducer integriert. Diese beiden Komponenten dienen zum Anschließen des Intelliducers an das vorhandene NMEA 2000-Netzwerk. Wenn auf Ihrem Boot kein NMEA 2000-Netzwerk vorhanden ist, müssen Sie ein solches Netzwerk einrichten. Weitere Informationen über NMEA 2000 finden Sie unter www.garmin.com.

So schließen Sie einen am Heckspiegel montierten Intelliducer an ein vorhandenes NMEA 2000-Netzwerk an:

1. Ermitteln Sie eine geeignete Stelle zum Anschließen des Intelliducers an den Backbone (Zentralleitung) des vorhandenen NMEA 2000-Netzwerks.
2. Trennen Sie in der Nähe der Stelle, an der Sie den Intelliducer anschließen möchten, eine Seite eines NMEA 2000-T-Stücks vom Backbone.
   Wenn Sie den NMEA 2000-Backbone erweitern müssen, schließen Sie ein passendes Verlängerungskabel (nicht im Lieferumfang enthalten) für den NMEA 2000-Backbone an das T-Stück oder an den Abschlusswiderstand an, an dem Sie die Verbindung getrennt haben.
3. Schließen Sie das mitgelieferte T-Stück für den Intelliducer an den NMEA 2000-Backbone an.
4. Verlegen Sie die im Intelliducer integrierte NMEA 2000-Stichleitung zur Unterseite des in das NMEA 2000-Netzwerk eingesetzten T-Stücks.

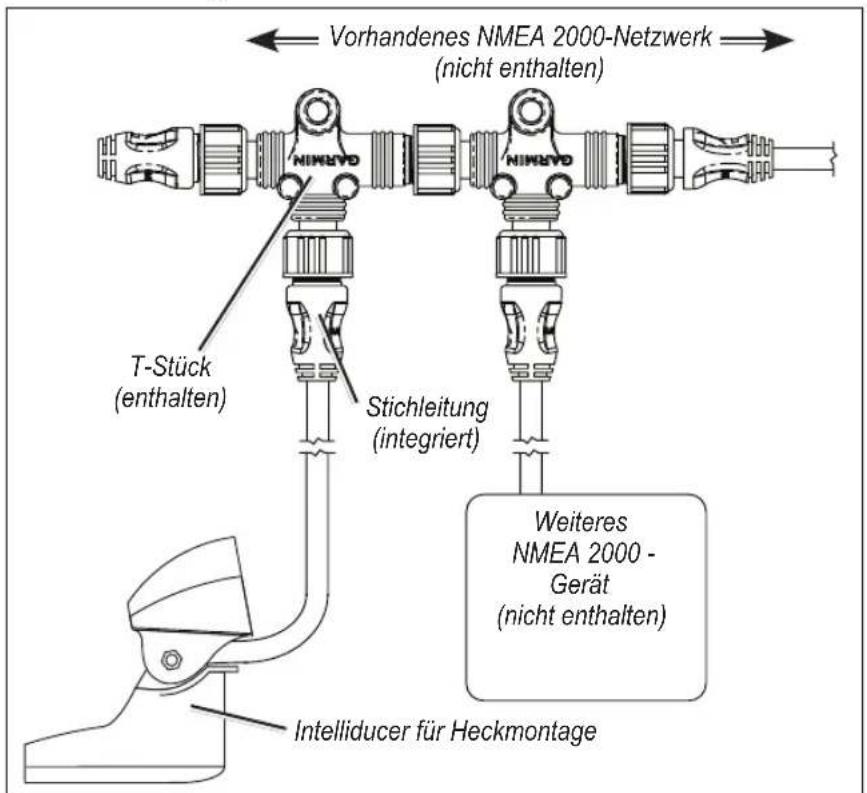

Vorhandenes NMEA 2000-Netzwerk (nicht enthalten) T-Stück (enthalten) Stichleitung (integriert) Weiteres NMEA 2000 - Gerät (nicht enthalten) Intelliducer für Heckmontage

Anschließen des Intelliducers an ein NMEA 2000-Netzwerk

Schritt 3 (NMEA 0183): Anschließen des Intelliducers an die Stromversorgung und an ein NMEA 0183-kompatibles Gerät

Der NMEA 183 Intelliducer muss an die Stromversorgung angeschlossen werden. Schließen Sie den Intelliducer anhand der Schaltpläne an. In den Plänen steht „Tx“ für Senden (Transmit) und „Rx“ für Empfangen (Receive).

Sie können bis zu drei NMEA 0183-kompatible Geräte anschließen, um Daten von einem Intelliducer zu empfangen.


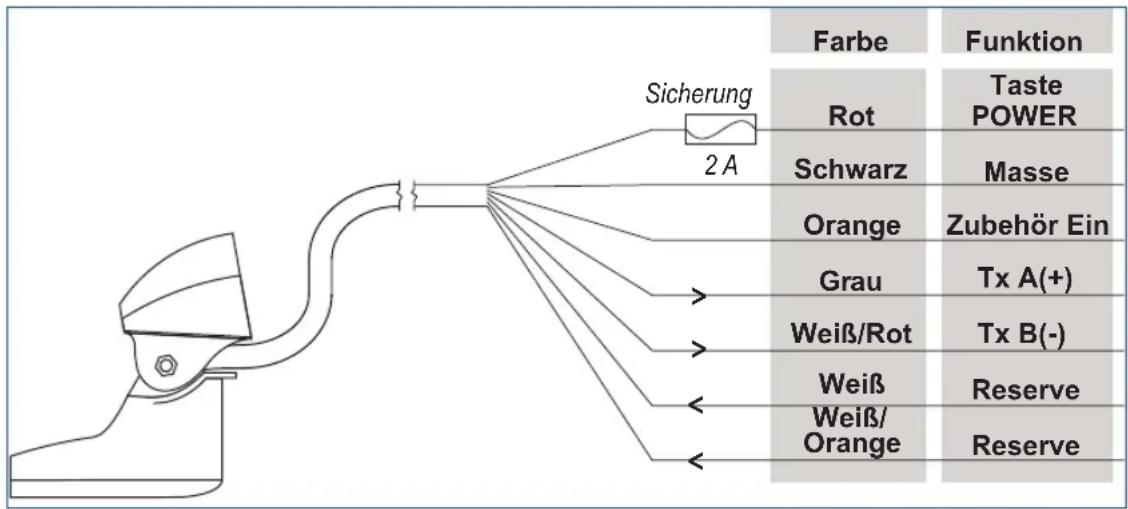

Stromversorgungs-/Datenkabel für heckspiegelmontierten NMEA 0183-Intelliducer


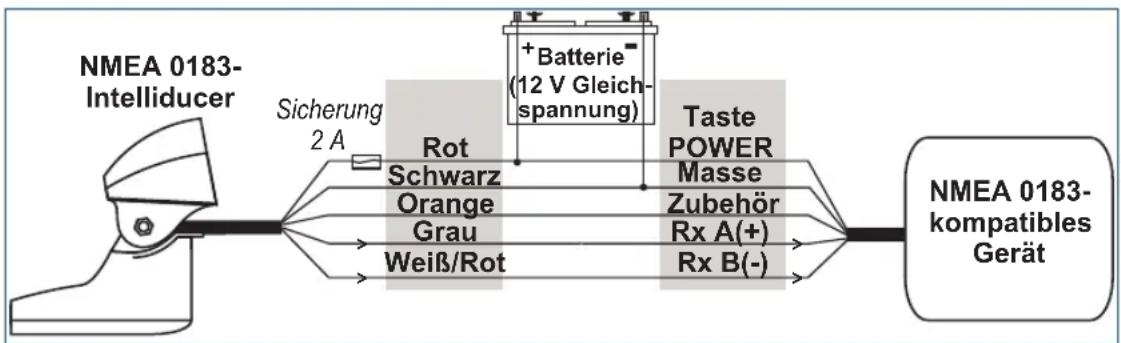

Heckspiegelmontierter NMEA 0183-Intelliducer, angeschlossen an ein NMEA 0183-kompatibles Gerät

Ausnahmen:

- Wenn Ihr NMEA 0183-kompatibles Gerät nur ein Empfangskabel (Rx) hat, verbinden Sie dieses Kabel mit dem grauen Kabel (Tx/A) vom Intelliducer und schließen das weiß-rote Kabel (Tx/B) vom Intelliducer nicht an.

HINWEIS: Das orangefarbene Kabel (Zubehör) kommt zum Einsatz, wenn der Intelliducer an einen Garmin-Plotter oder an ein anderes NMEA 0183-Gerät mit festgelegtem Zubehör-Signalkabel angeschlossen wird. Wenn Sie den Intelliducer an ein Gerät ohne Zubehör-Signalkabel anschließen, muss das orangefarbene Kabel vom Intelliducer an Masse angeschlossen werden.

ACHTUNG: Wenn Sie den Intelliducer an ein Gerät ohne Zubehör-Signalkabel anschließen, verbinden Sie das Stromkabel des Intelliducers mit der Zündung oder setzen in die Leitung einen Schalter ein. Wird der Intelliducer nicht geschaltet, so kann er die Batterie des Bootes entladen.

Schritt 4: Aktualisieren des Kartenplotters

Wenn Sie den Intelliducer zusammen mit einem vorhandenen Garmin-Plotter nutzen, aktualisieren Sie den Garmin-Plotter mit der neusten Software, um die Kompatibilität mit dem Intelliducer zu gewährleisten. Weitere Informationen finden Sie unter www.garmin.com.

Technische Daten

Abmessungen und Gewicht

Geräteabmessungen: 66 mm (2 113,2 mm (4

$$ \begin{array}{l} ^ {5 / _ {8}} \text {Zoll) Breite} \times 7 0, 4 \mathrm{mm} (2 ^ {1 / _ {4}} \text {Zoll}) \text {Höhe} \times \ ^ {7 / _ {1 6}} \text {Zoll) Tiefe} \end{array} $$

Gewicht: 624 g (22 oz)

Kabel: NMEA 2000: 6 m (19 Fuß, 8 Zoll)

NMEA 0183-Stromversorgungs-/Datenkabel: 9 m (29 Fuß, 6 Zoll)

Temperaturbereich: -15 °C bis 33 °C (5 °F bis 91 °F)

Gehäusewerkstoff: ASA-Kunststoff

Taste POWER

Stromversorgungsquelle: NMEA 2000 - 9 bis 16 V Gleichspannung

NMEA 0183: 9 bis 33 V Gleichspannung

Sicherung: 2 A

Leistungsaufnahme: max. 2 W

NMEA 2000, LEN-Wert (Gerätestromaufnahme): 4

Echolot

Stromversorgung: 150 W (eff.), 1.200 W (Spitze-Spitze)

Frequenz: 160 kHz

Tiefe: 900 Fuß (275 m) (Das Tiefenmessvermögen hängt vom Salzgehalt des Wassers, von der Beschaffenheit des Bodens und anderen Wasserbedingungen ab)

NMEA 2000-PGN-Informationen

Der NMEA 2000-Heckspiegel-Intelliducer überträgt die folgenden PGN-Informationen an das NMEA 2000-Netzwerk:

059392	ISO-Zulassung
060928	ISO-Adressenanforderung
126208	Gruppenfunktion NMEA – Befehl/Anforderung/Bestätigung
126464	Gruppenfunktion PGN-Listen senden/empfangen
126996	Produktinformation
128267	Wassertiefe
130312	Temperatur

Garmin-Intelliducer sind nach NMEA 2000 zertifiziert.

NMEA 0183-Informationen

Der NMEA 0183-Heckspiegel-Intelliducer kommuniziert mit NMEA 0183-Geräten und verwendet dazu die NMEA 0183-Sätze SDDPT, SDDBT und SDMTW.

Software-Lizenzvereinbarung

DURCH DIE VERWENDUNG DES GERÄTES STIMMEN SIE ZU, AN DIE BEDINGUNGEN DER FOLGENDEN SOFTWARE-LIZENZVEREINBARUNG GEBUNDEN ZU SEIN. LESEN SIE DIE LIZENZVEREINBARUNG AUFMERKSAM DURCH.

Garmin gewährt Ihnen eine beschränkte Lizenz zur Verwendung der Software auf diesem Gerät (die „Software“) im Binärformat im Rahmen des normalen Betriebs dieses Geräts. Verfügungsrechte, Eigentumsrechte und geistige Eigentumsrechte an der Software verbleiben bei Garmin.

Sie erkennen an, dass die Software Eigentum von Garmin ist und durch die Urheberrechte der Vereinigten Staaten von Amerika und internationale Abkommen zum Urheberrecht geschützt ist. Weiterhin erkennen Sie an, dass Struktur, Organisation und Code der Software wertvolle Betriebsgeheimnisse von Garmin sind und dass der Quellcode der Software ein wertvolles Betriebsgeheimnis von Garmin bleibt. Sie erklären sich bereit, die Software oder Teile davon nicht zu dekompilieren, zu deassemblieren, zu verändern, zurückzuassemblieren, mittels Reverse Engineering zu bearbeiten, in eine allgemein lesbare Form umzuwandeln oder ein von der Software abgeleitetes Produkt zu erzeugen. Sie verpflichten sich, die Software nicht in ein Land zu exportieren oder zu re-exportieren, das nicht im Einklang mit den Exportkontrollgesetzen der USA steht.

Konformitätserklärung

Garmin erklärt hiermit, dass dieser Intelliducer den wesentlichen Anforderungen und weiteren relevanten Vorschriften der Richtlinie 1999/5/EG entspricht.

Sie finden die vollständige Konformitätserklärung auf der Garmin-Website für Ihr Garmin-Produkt: www.garmin.com/products/intelliducer/. Klicken Sie auf Handbücher und dann auf den Link Konformitätserklärung.
